四脚八叉凳横枨算法

地水火风 · 发表于 2017-10-6 16:55:21

新手入坑到现在做了两张四脚八叉凳第一张不会算横枨做的那个丑

一直翻看论坛的算法还是一脸蒙逼

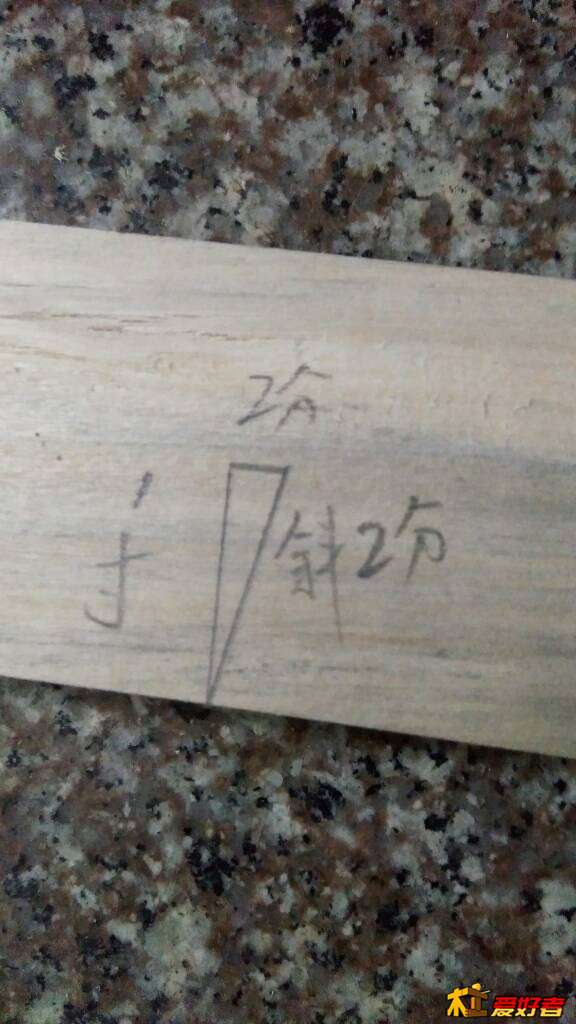

到第一张图来了灵感单算三角形但我是数学渣渣找朋友问说图片这样的不知道数据不会算后来想想斜边长度我知道我只能反向求斜边三角

我的钢尺英寸的现在这个三角形知道了大部分数据叫媳妇算出角度

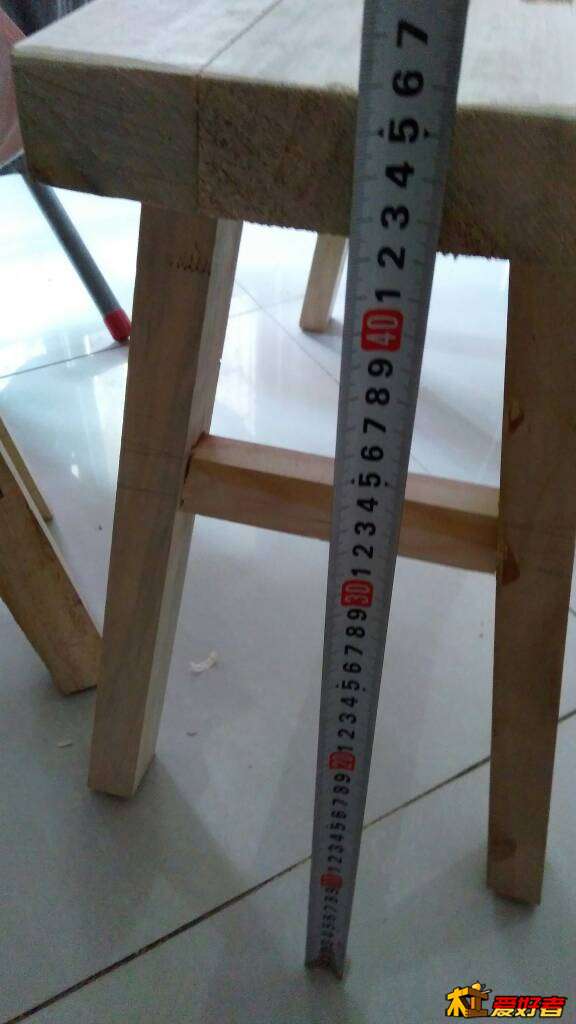

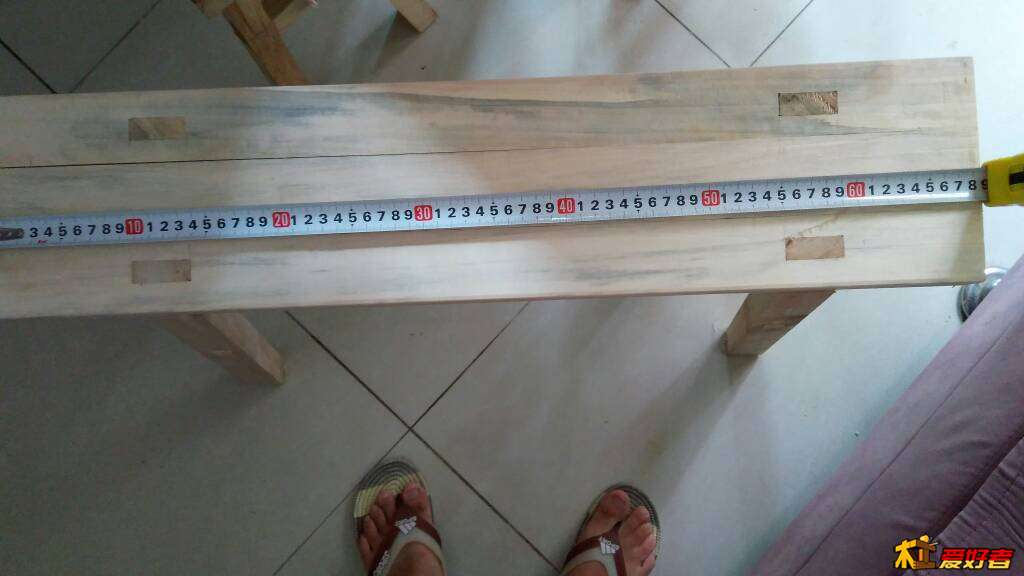

用这个角度套斜边长度得到横枨一边的长度乘2加凳面底部两榫眼距离就是自己定的横枨距离

妥妥的新手手工不咋滴做的不好还请各位木友验证下这样套路出来的横枨是否准确

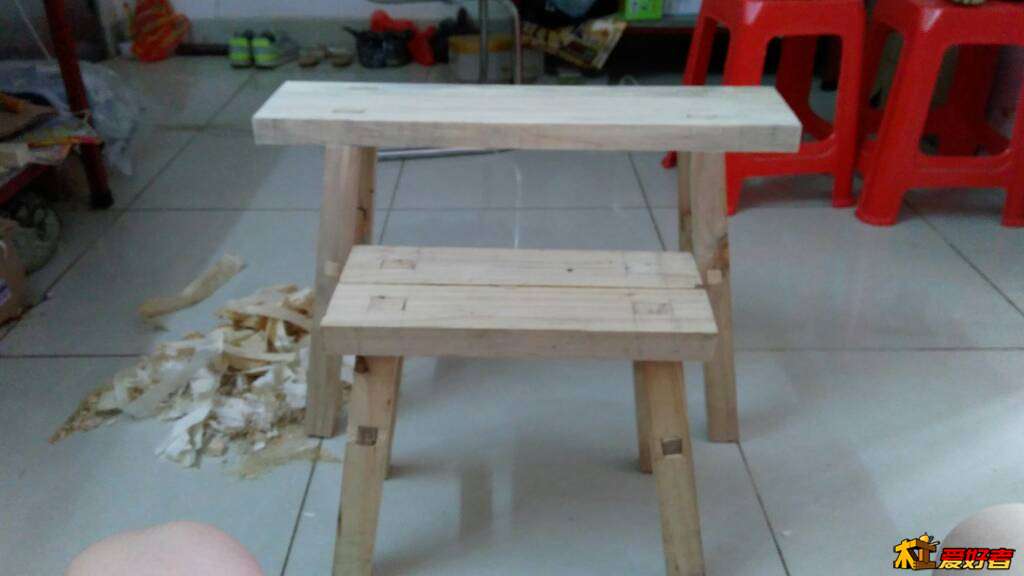

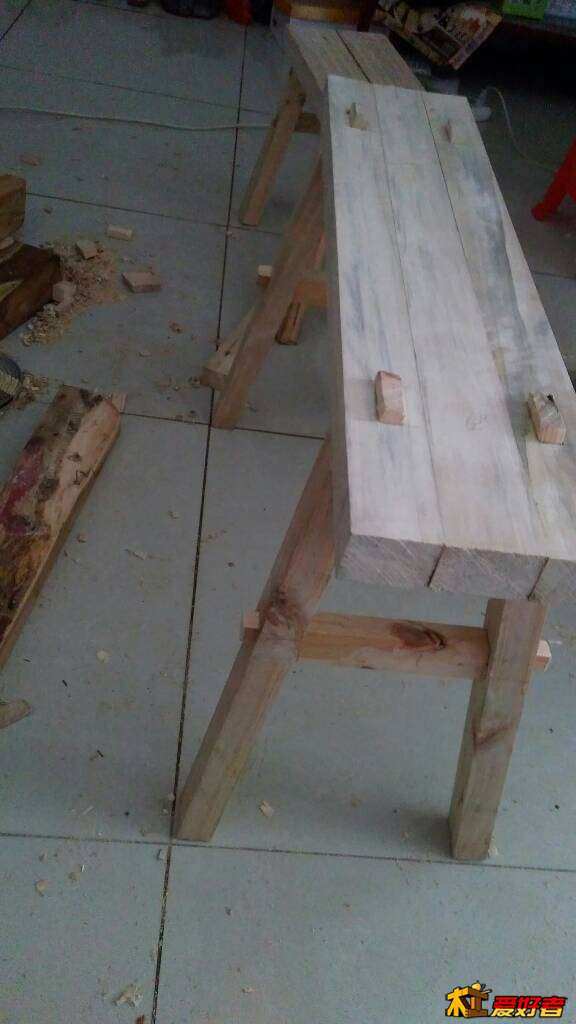

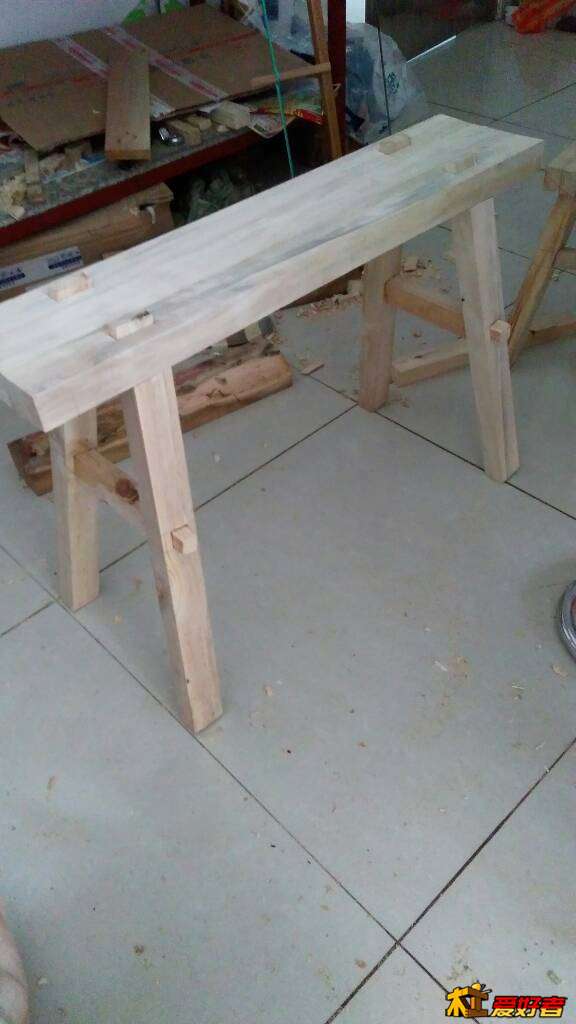

搞搞停停好多天终于在今天中午完工这张凳子因为没有大板只有用三根拼起来可是为什么装凳腿这板子就有点翘裂开那么大的缝

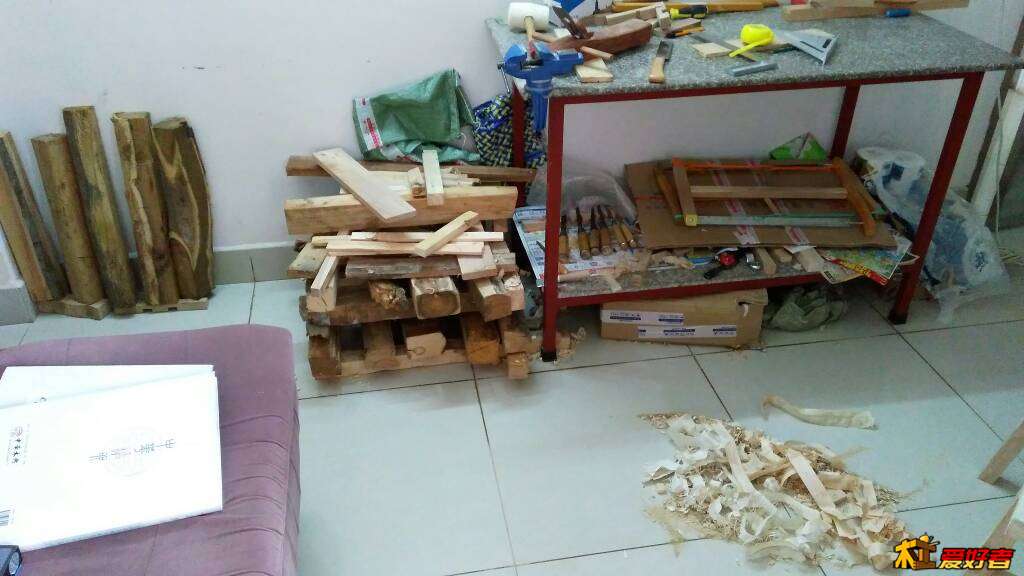

还有一堆木头没有消化玩木头场地全貌

辽南盖州 · 发表于 2017-10-6 17:00:57

没有这么好的媳妇啊，呵呵，我一般不算，拿横称放腿上一勾就行了

xzw5680 · 发表于 2017-10-6 18:13:55

小白笨，还是没明白了！！！

地水火风 · 发表于 2017-10-6 18:26:32

xzw5680 发表于 2017-10-6 18:13
小白笨，还是没明白了！！！

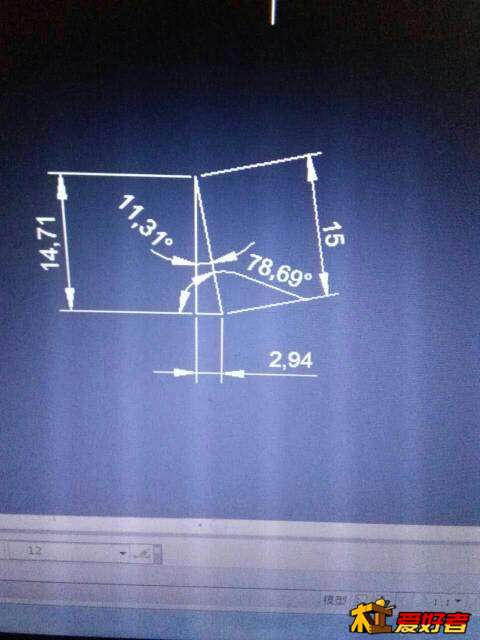

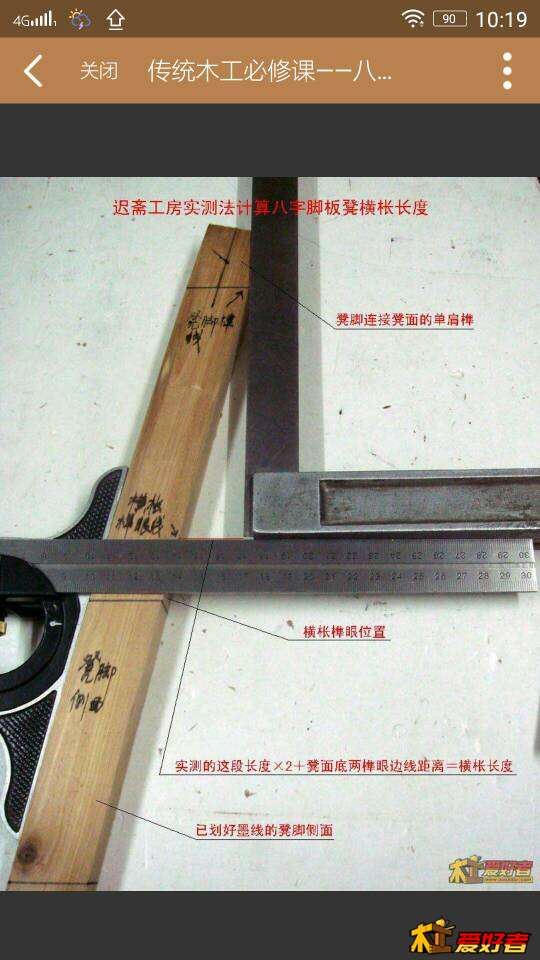

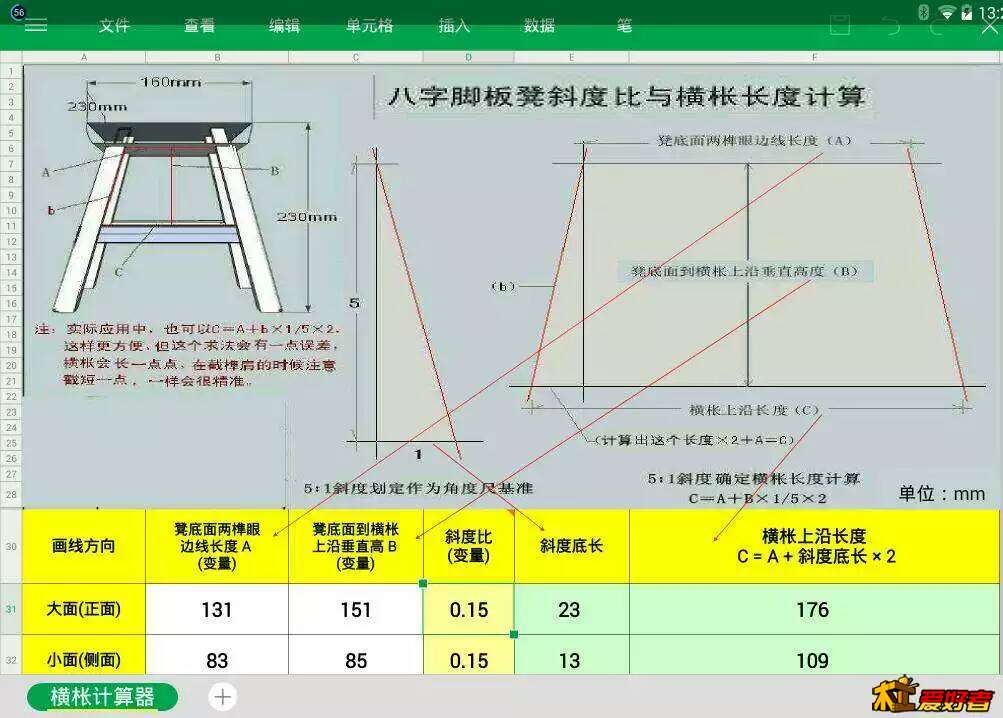

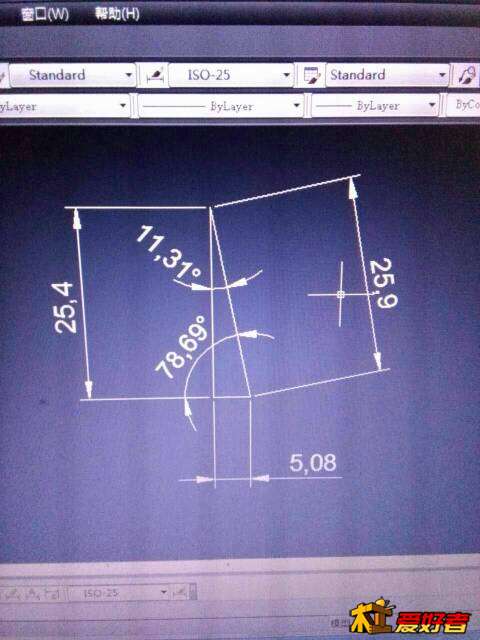

我也是今天才弄明白看我画在木板的三角形再看两张cad图片木板的三角形尺寸对应着一张cad图片另一张是得到角度后套三角函数得到的结果一切就是这么简单

前后左右123 · 发表于 2017-10-6 18:55:34

凳面怎么拼的

宇科智造木器厂 · 发表于 2017-10-6 19:27:03

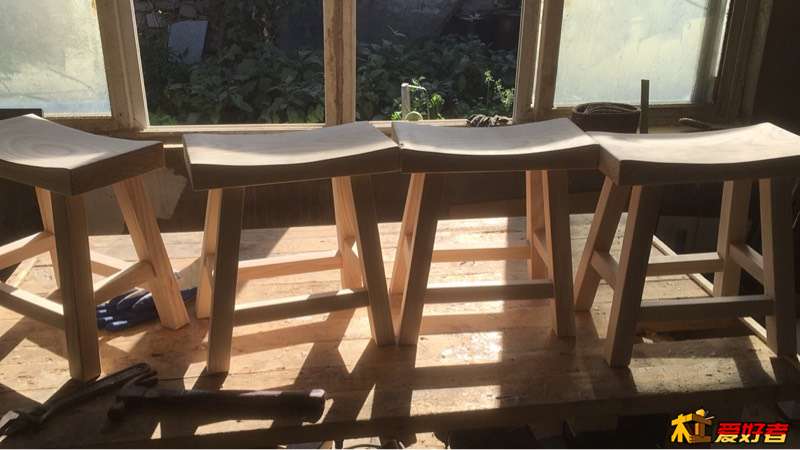

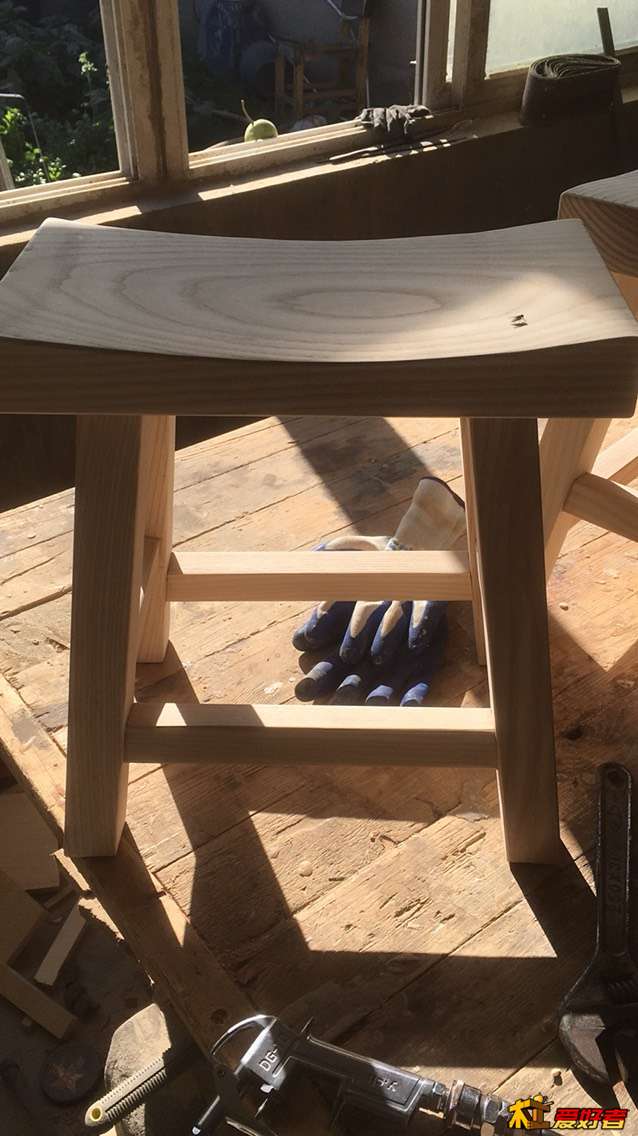

我也做俩玩玩……

艺海同道 · 发表于 2017-10-6 20:11:11

长凳工艺欠妥！

地水火风 · 发表于 2017-10-6 20:52:05

艺海同道发表于 2017-10-6 20:11
长凳工艺欠妥！

以我目前功力已经使出洪荒之力了只能做个外形却做不出内在的神采还请艺海老前辈能点拨一二让后生少走点弯路您老的功力是后生仰望的存在

KNZH666 · 发表于 2017-10-6 20:58:42

简单算法什么化了，搞不懂，

地水火风 · 发表于 2017-10-6 21:15:24

KNZH666 发表于 2017-10-6 20:58
简单算法什么化了，搞不懂，

不明白木友什么意思

KNZH666 · 发表于 2017-10-6 21:30:09

地水火风发表于 2017-10-6 21:15
不明白木友什么意思

算这斜法尺寸，按工匠们的算法是超简单易懂的，

地水火风 · 发表于 2017-10-6 21:41:14

KNZH666 发表于 2017-10-6 21:30
算这斜法尺寸，按工匠们的算法是超简单易懂的，

问题是我不会啊我只能这样算了复杂也好简单也好算出来对自己也是一种成长的经历你说是吧也许哪天有缘或者做多了知道简单是怎么弄出来的

KNZH666 · 发表于 2017-10-6 21:53:52

地水火风发表于 2017-10-6 21:41
问题是我不会啊我只能这样算了复杂也好简单也好算出来对自己也是一种成长的经历你说是吧也许哪天有 ...

楼主自己的成长记妥妥的。

地水火风 · 发表于 2017-10-6 23:32:33

前后左右123 发表于 2017-10-6 18:55
凳面怎么拼的

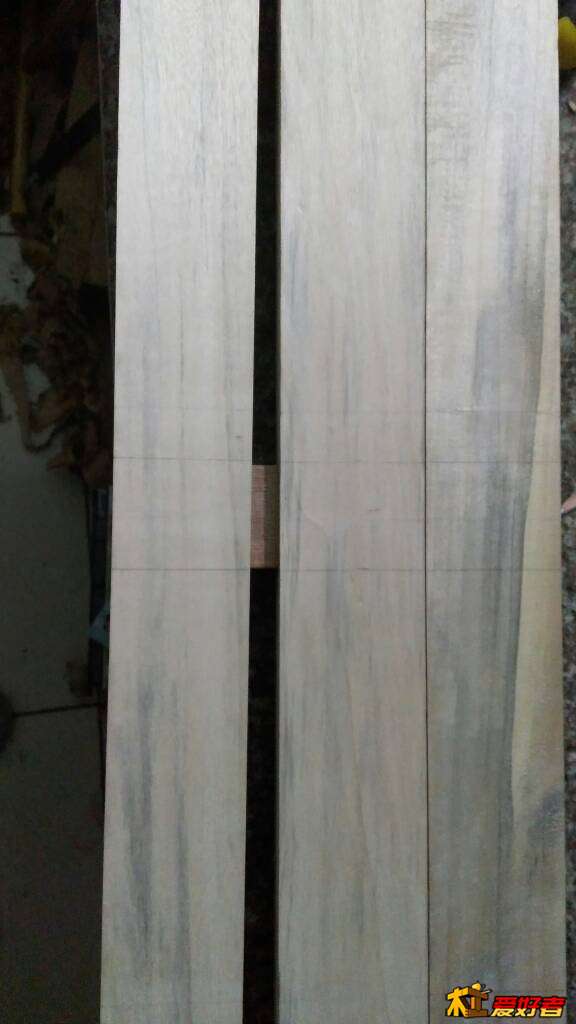

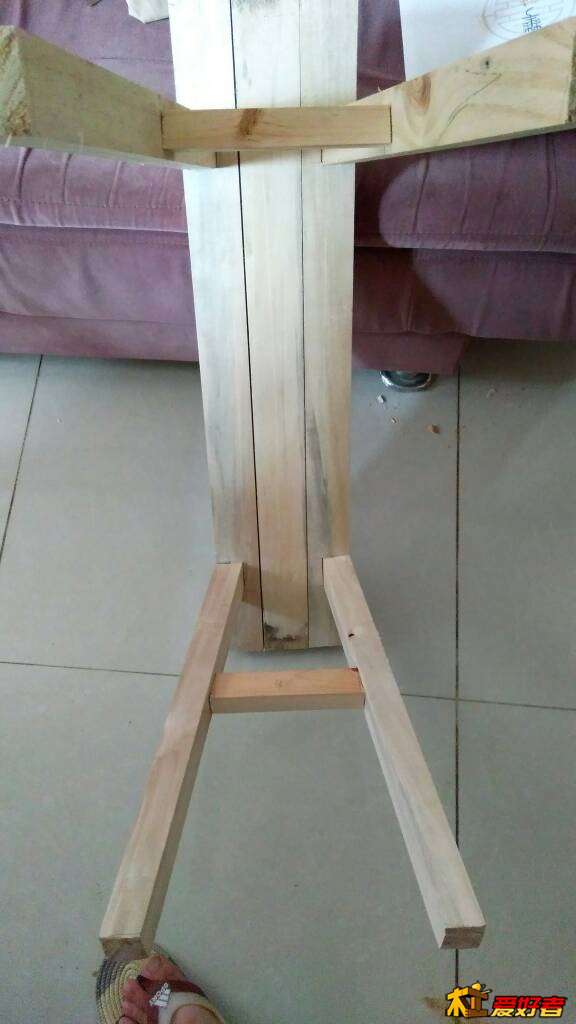

这样拼的

啤啤熊 · 发表于 2017-10-7 01:07:32

顺哥咁快又做咗张凳仔啦，掂喔。凳面拼板前有刨平？有无落胶水？有无上夹夹实？另凳脚横枨榫头似乎欠妥。
另：果只槐木料可以挑选几条留住，有兴趣可以尝试做下刨玩。
