国庆假期正好有空。做几个驱动顶尖

沉默亦飞翔

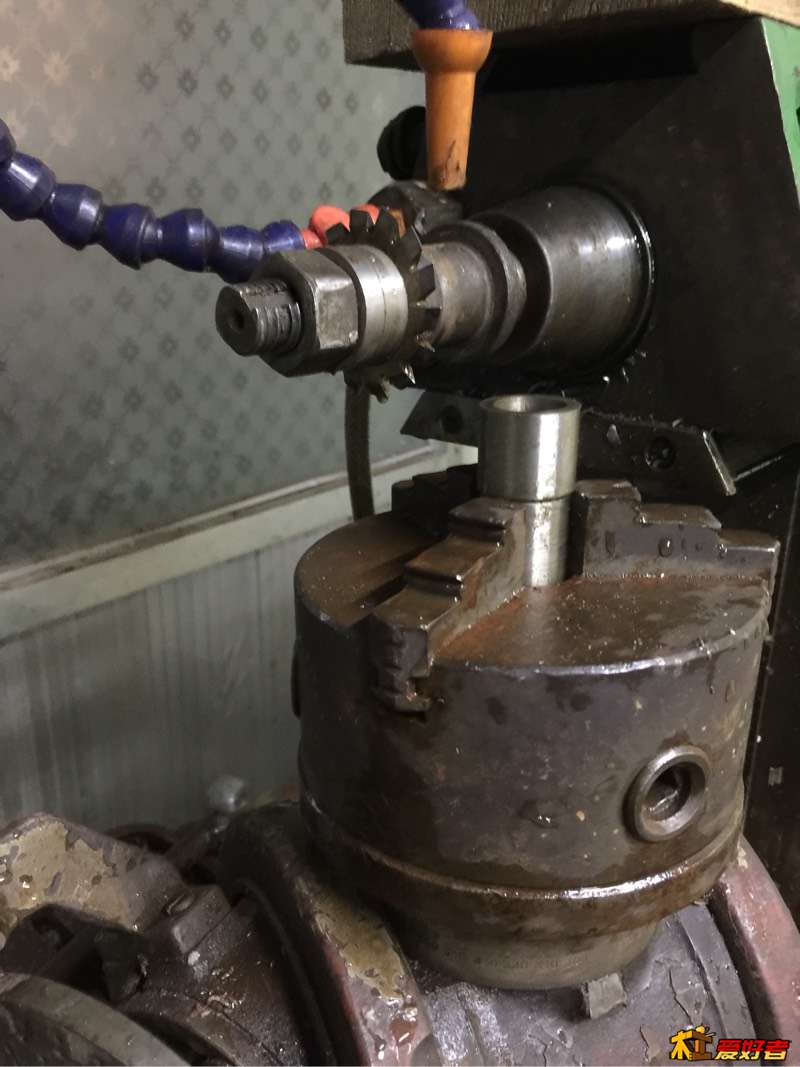

昨天有事，今天晚上赶紧把刀具，分度头安装好，准备铣齿
/ E' ~/ e% N2 k* L% z' }
/ Y2 C2 O. X. w# G

沉默亦飞翔

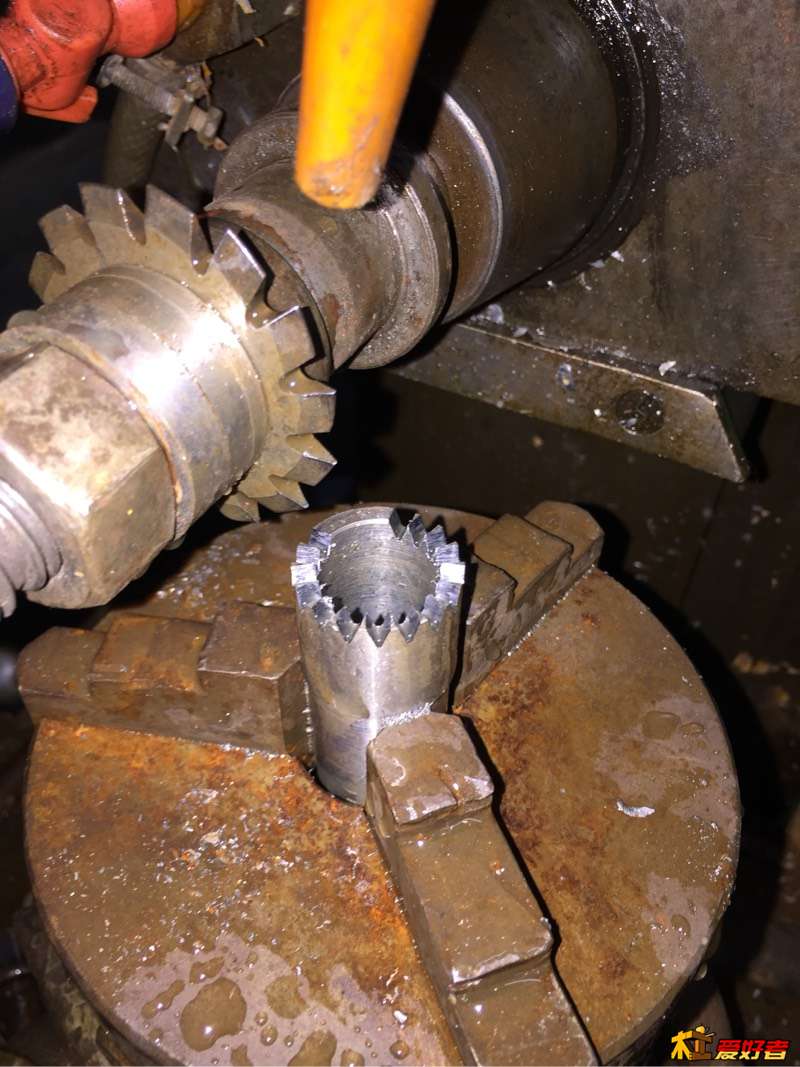

齿虽然不少，但是铣的挺快，我的老铣床很给力嘛

沉默亦飞翔

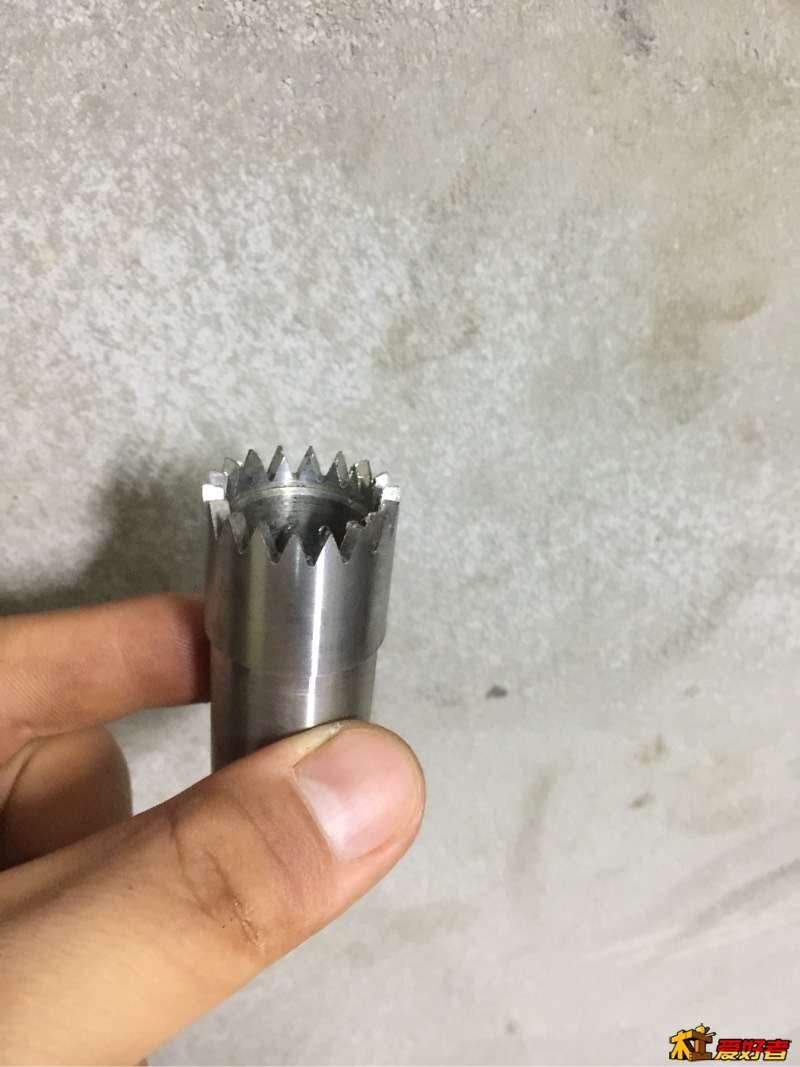

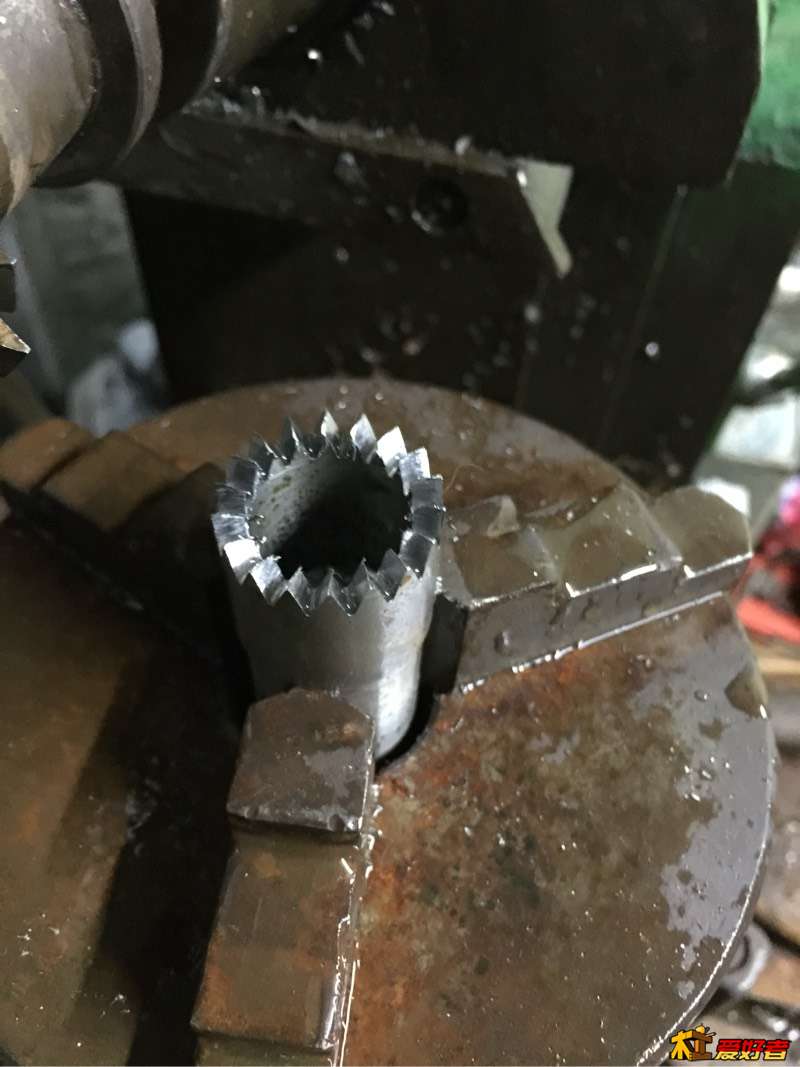

这是铣好的样子。一会儿把毛刺锉锉

/ G1 p) D7 x! `: n) a4 K
$ S3 A8 d4 }: x( A0 T- U5 v

沉默亦飞翔

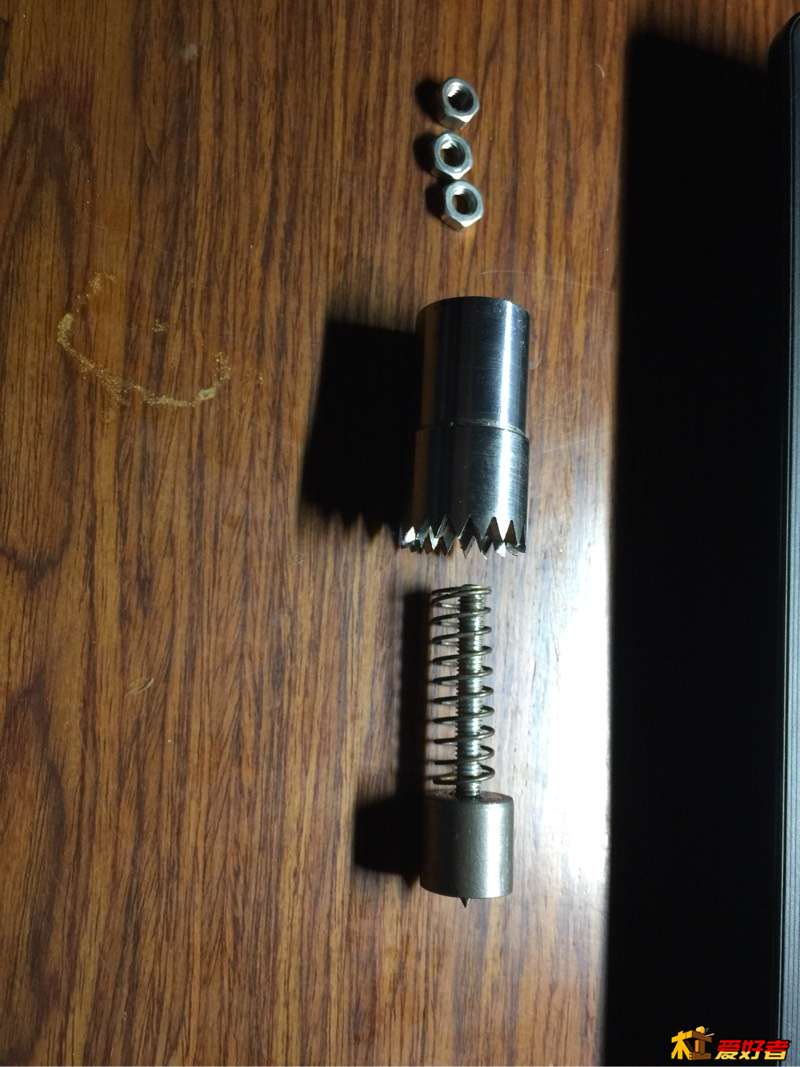

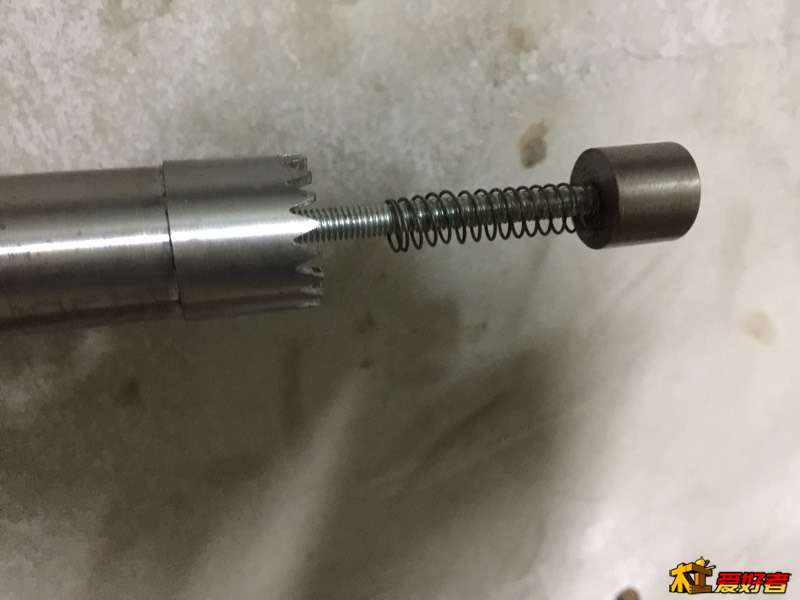

下面，最重要的角色上场，弹簧，这可是这个顶尖里至关重要的零件，
+ }# Y/ e& ]8 E  ]3 v+ I
* d) E: _3 W' ^% D
" Z6 H9 {0 q/ p- O

沉默亦飞翔

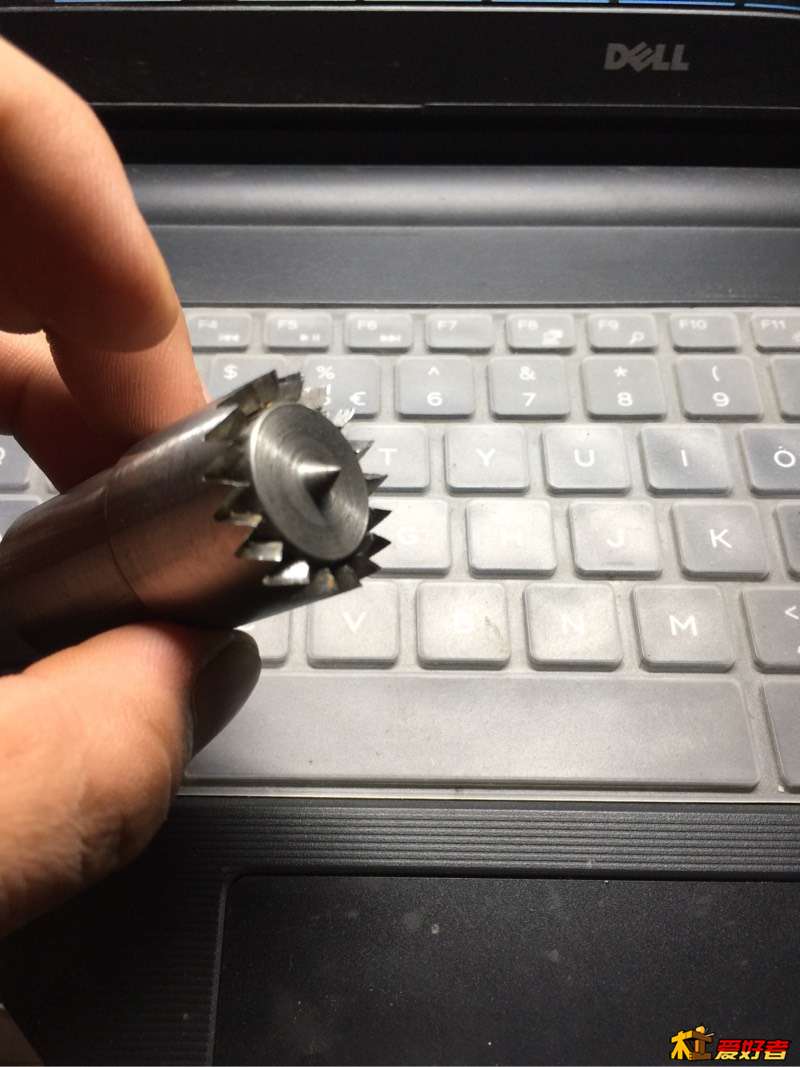

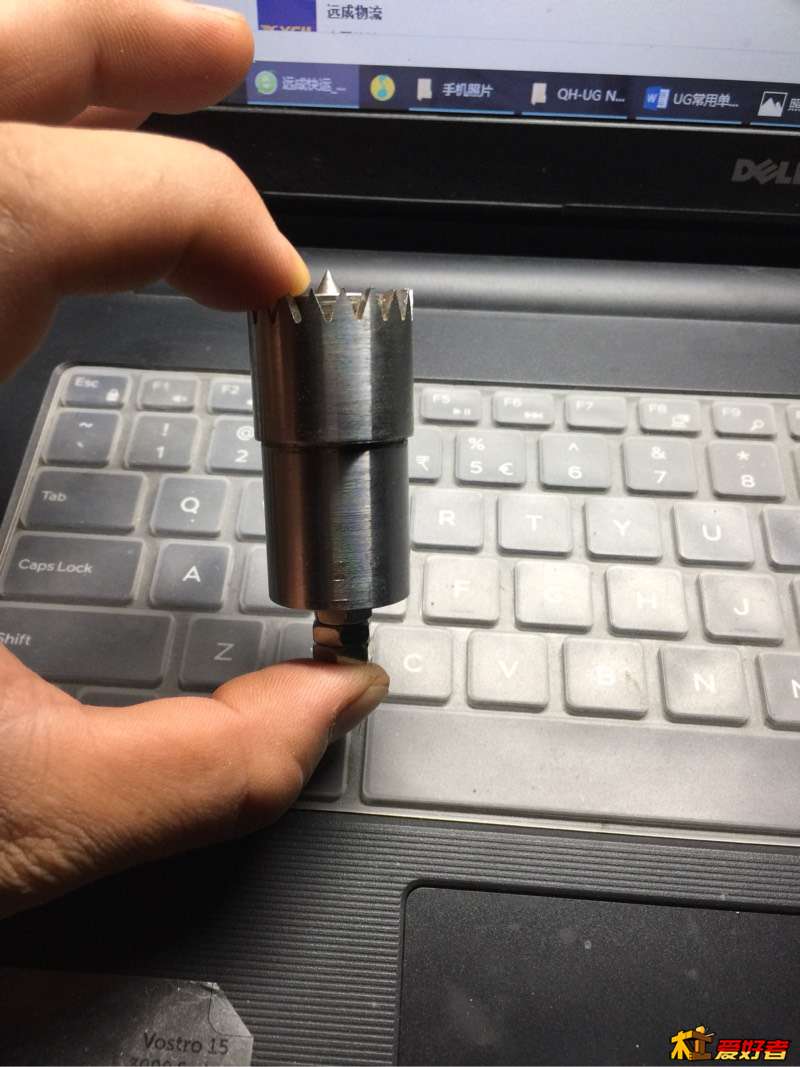

装配好，一个精美的驱动顶尖就此完成。
0 V  `* ~) Q: D! c6 a用的时候要先把木头中心找好，然后把中心点对准驱动顶尖的中心，另一头用活动顶尖顶起来，木头就支撑住了。对于硬木效果比较好。不怕顶劈开
4 L6 V- a4 }, b6 Z) C& y& C! ~; c

斩木为兵

做钢件的都要热处理，否则就是耍流氓。说话太难听，抱歉抱歉。

沉默亦飞翔

斩木为兵 发表于 2017-10-5 08:27
做钢件的都要热处理，否则就是耍流氓。说话太难听，抱歉抱歉。

4 b6 h# U0 {& \# f你肯定没有专门做过机械方面的设计。并非所有的钢件都要热处理，
0 P5 E6 z% r. u# N" ]0 Q并且我这个齿用的是45调质钢。只是之前热处理，你看不出来而已

斩木为兵

沉默亦飞翔 发表于 2017-10-6 20:30
$ i9 n; F; D& F2 o& r- f你肯定没有专门做过机械方面的设计。并非所有的钢件都要热处理，
: `/ n2 i- n- a) I* V! H8 w并且我这个齿用的是45调质钢。只是之前 ...

% L: D* e$ i' F' O' W看上去你这调质45号钢硬度较低，易切削。
: h' b  j& L# T1 k) Z5 T, I

沉默亦飞翔

斩木为兵 发表于 2017-10-8 19:27
, i8 q3 x- J0 w5 ~% Z2 [看上去你这调质45号钢硬度较低，易切削。

看刀材质，角度，转速，进刀速度
( m9 B3 E2 V0 `% q+ R$ n3 M; i/ F

ahyj8888

做得漂亮
