谁知道这个图怎么做

光头滑板军 · 发表于 2017-10-3 11:31:44

2个小时也不错了，因为你没学过，以前林大夫和梨一生好像都说给这个事。

快乐男生 · 发表于 2017-10-3 15:44:31

newjonni 发表于 2017-10-2 23:08
4 q: n( A$ X- s8 a呵呵我用AC画 10分钟左右看图，就是画线

大师您好，能麻烦你几十分钟，把昨晚做那个图的过程录一个视频吗？我昨晚做了二三个小时都没有做出来？在此先感谢你了

only5784 · 发表于 2017-10-3 16:29:24

ac画图真难受啊，那个图像的放大倍数就不能接受，鼠标滚轮一动就跑了

快乐男生 · 发表于 2017-10-3 16:59:09

精雕好用不，我先接触AC所以用它，但是也不怎么会慢慢自学吧

快乐男生 · 发表于 2017-10-3 18:07:24

大师好人做到底，发个过程出来

南京宝住 · 发表于 2017-10-3 18:35:52

8090 发表于 2017-10-3 08:14 . W: j6 a2 q! j7 h0 Q- b# x
先打散矢量线，对话框顶部有把剪刀把多余不要的剪掉，然后组合矢量线。

谢谢！今晚试试。

南京宝住 · 发表于 2017-10-3 19:03:01

8090 发表于 2017-10-3 08:14 5 c! `/ A& F2 _/ b" }
先打散矢量线，对话框顶部有把剪刀把多余不要的剪掉，然后组合矢量线。

大神，找不到打散的命令啊。

xueliutai · 发表于 2017-10-3 22:08:42

newjonni 发表于 2017-10-2 23:08
! f5 X8 J4 X. z* e; y6 D) Z呵呵我用AC画 10分钟左右看图，就是画线

单线扫描就可以了，都是一样宽度。

xueliutai · 发表于 2017-10-3 22:45:51

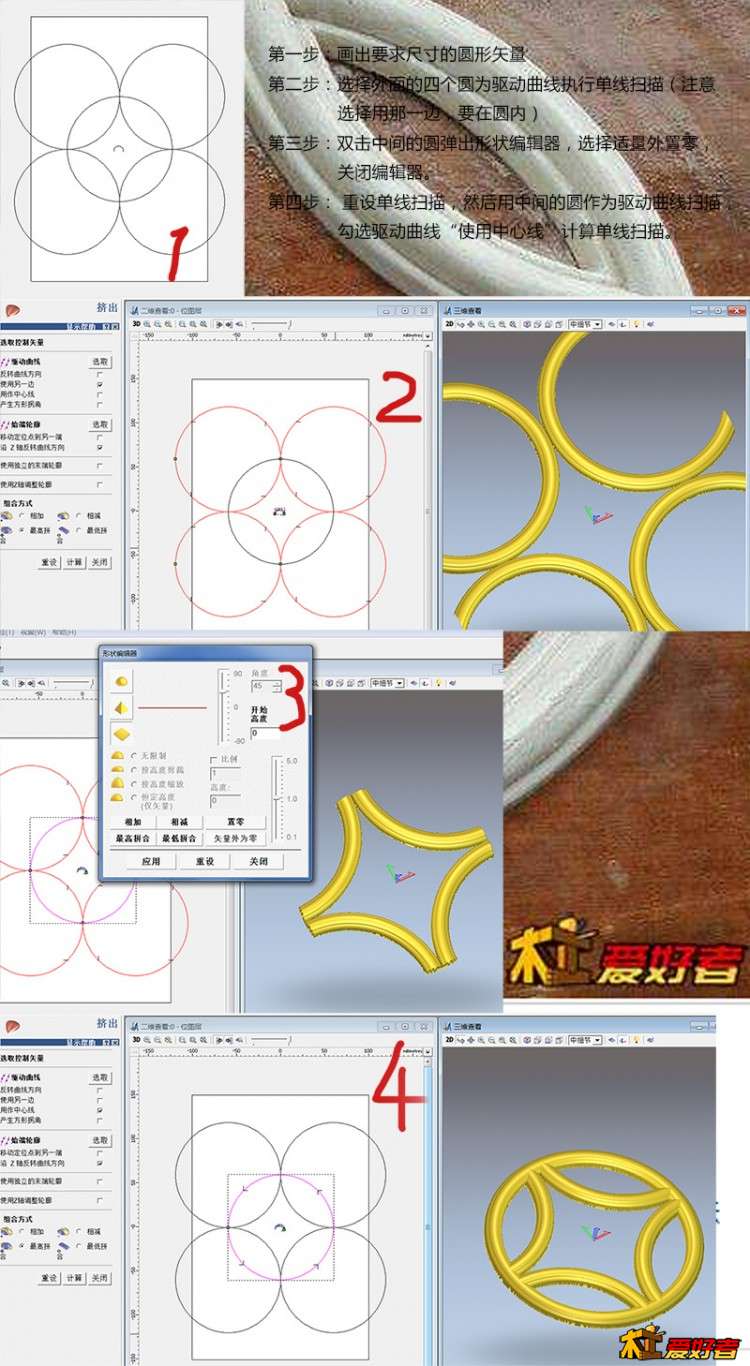

心血来潮简单做了一个流程，看不懂再提问。
第一步：画出要求尺寸的圆形矢量
第二步：选择外面的四个圆为驱动曲线执行单线扫描（注意
         选择用那一边，要在圆内）
第三步：双击中间的圆弹出形状编辑器，选择适量外置零，
         关闭编辑器。
第四步：重设单线扫描，然后用中间的圆作为驱动曲线扫描，
         勾选驱动曲线“使用中心线”计算单线扫描。
