求助高手前辈燕尾榫机如何把两块板对齐

漫步者196 · 发表于 2017-9-27 16:57:51

tjfish888 发表于 2017-9-27 16:38 ( [3 C2 i5 A9 K! i7 V6 ^
好了，就这些了，应该能对齐了。希望能帮到你。但是这东西稍不仔细有点儿误差也在所难免。祝你成功！

大神说得很透彻，有一点疑惑，楼主的问题是两板对齐的问题，我觉得你的图上解释的欠妥，不应该是一个在槽的一边对齐，另一块对齐另一边，这该是错开一槽加一齿的一半，因为榫板的槽齿有很多种

tjfish888 · 发表于 2017-9-27 17:02:50

漫步者196 发表于 2017-9-27 16:57
3 w Q" f* p& _( d' I! k* [' F大神说得很透彻，有一点疑惑，楼主的问题是两板对齐的问题，我觉得你的图上解释的欠妥，不应该是一个在槽 ...

楼主这个是卜派形式的模板，不是平均的齿板，其实道理一样，因为电木铣加上轴套也是等距离的。楼主可以结合自己的齿板类型，按照这个公式推算一下。

雯潇爸爸 · 发表于 2017-9-27 19:17:46

奇葩奇葩蹦擦擦发表于 2017-9-27 16:24
M8 a8 E# d l9 u又不宽的板子你上那么多榫干什么两个还不行嘛

这个板子是作试验的，如果上来就用好料的话，岂不是浪费了

雯潇爸爸 · 发表于 2017-9-27 19:18:28

漫步者196 发表于 2017-9-27 16:29 # ?6 o+ F" y3 P e
开榫前夹板时就要错开半个位置啊，这些开榫机说明书上都有

你是说错开槽中间的半个位置吗？尝试过了，还是对不上

雯潇爸爸 · 发表于 2017-9-27 19:21:33

漫步者196 发表于 2017-9-27 16:31
, O( {( J1 E s y; [$ X这么小的框用这么厚的板开这么大的榫？开直榫又漂亮又好做

这两块板子是做实验用的。

雯潇爸爸 · 发表于 2017-9-27 19:29:15

tjfish888 发表于 2017-9-27 16:31 1 N0 `1 w/ S2 f5 \0 V
这个是说明，仔细看看能弄明白。有两个地方我再和你单独说明一下，见下贴。一个帖子不好编辑。

谢谢前辈指点。我钻了牛角尖儿了，我数学也不是很好，越算脑袋越糊涂。今天仔细的研究一下你这个帖子。明天实际操作一下。关键我还没有弄懂减掉7.35怎么算出来的？

雯潇爸爸 · 发表于 2017-9-27 19:32:59

tjfish888 发表于 2017-9-27 16:35
( i( n) [3 ]4 C* w/ d; S, |% r再注意:说明中这个数据是错误的，应该是每个齿板尺寸的一半，对应例子中的齿板(12.7mm)，正确数值应该是6.3 ...

这个机器我买了都有半年了，一直也没有动手，头两天买了一方红橡，准备做五斗橱的，刚开始买的是24寸的家具模板，后来感觉齿的间距宽了一些，又买了个这个卜派的模板，。看来我得慢慢的给他研究明白，我期望的是给他弄的得心应手。熟能生巧。慢慢来吧，谢谢您的指点啊！

tjfish888 · 发表于 2017-9-27 20:04:39

雯潇爸爸发表于 2017-9-27 19:32 2 a+ X* b1 V( u8 }/ X
这个机器我买了都有半年了，一直也没有动手，头两天买了一方红橡，准备做五斗橱的，刚开始买的是24寸的家 ...

我也是前一阵折腾过这个，后来也没用

，阳台党，噪音接受不了。这东西适合同规格批量制作方便。

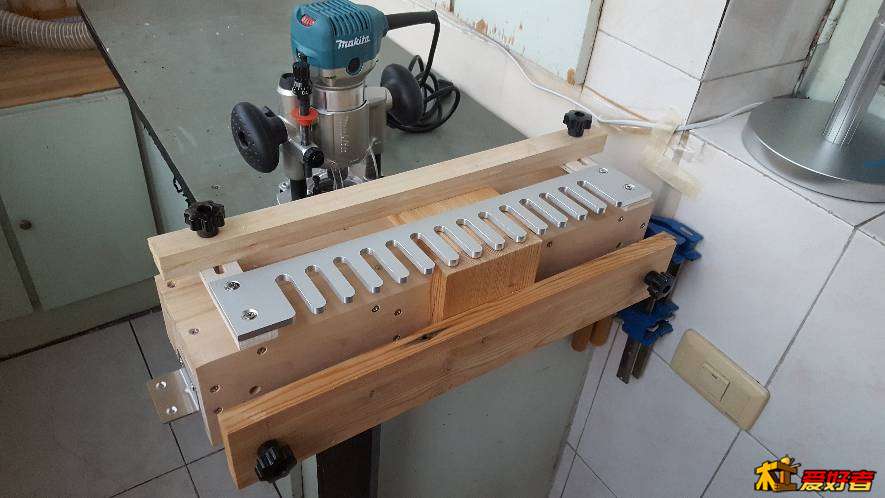

看看我自己做的土机器，哈哈，能对付用。

雯潇爸爸 · 发表于 2017-9-27 20:57:09

tjfish888 发表于 2017-9-27 20:04
2 T, ]) b/ t2 _7 }5 ]* v我也是前一阵折腾过这个，后来也没用，阳台党，噪音接受不了。这东西适合同规格批量制作方便。& e# K3 Y' L+ F' o8 L
看看我自 ...

再次感谢耐心的讲解。谢谢啊，生活琐事太多了，没有过多的时间静下心来研究这些东西，但是又特别喜欢，有时间就自己玩儿点什么，最近，家里的事太多了，静不下心，相信过一段儿就好一点，以后会多多向你学习的。

tjfish888 · 发表于 2017-9-27 20:58:05

雯潇爸爸发表于 2017-9-27 20:57 ) {6 `5 n) r1 e2 @- J7 C+ x
再次感谢耐心的讲解。谢谢啊，生活琐事太多了，没有过多的时间静下心来研究这些东西，但是又特别喜欢，有 ...

我也是摸着石头过河，多交流！

雯潇爸爸 · 发表于 2017-9-27 21:02:37

哈哈，摸过来就好了，你先来，我跟着你后面来

毕加索一世 · 发表于 2017-9-27 21:09:24

调挡板嘛

雯潇爸爸 · 发表于 2017-9-27 21:11:30

毕加索一世发表于 2017-9-27 21:09 , ?) I6 i- R7 v* Z7 o1 f/ ^3 W; r
调挡板嘛

ytlxl · 发表于 2017-9-27 21:27:43

学习了，也准备这样开燕尾榫

漫步者196 · 发表于 2017-9-28 07:48:10

雯潇爸爸发表于 2017-9-27 19:18
+ o8 u) B; s; q3 N3 K: ^. z你是说错开槽中间的半个位置吗？尝试过了，还是对不上

是一槽加一齿的宽度的一半，一个槽宽加一个齿宽算一组，比如齿宽6.35，槽宽19.05，那横竖板只要错开12.7，不管放在榫板的什么位置都能对齐了
