这插头数字怎么对应孔位的

lanyan1973

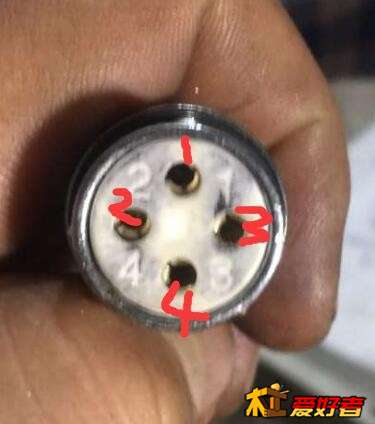

上1左2右3下4
( F8 i; a# u9 M0 K; \

zjo007

zyt999 发表于 2017-9-25 06:12
. p7 O3 S7 G/ s; N0 L& A你明白了我的意图，谢谢你

5 S0 L" O' c8 G错了，应该是这样，你的图看不太清

; X' f  p; _8 P具体还是看主轴了，主轴都不是一样的定义

+ b4 @0 x3 d0 m& R9 V" a0 i

+ e( R2 \& c; Y" R: M

zyt999

zjo007 发表于 2017-9-25 08:42
% _! {4 b6 D. U" {5 V5 {% G错了，应该是这样，你的图看不太清
* `2 B& z5 F5 b3 N6 ?
具体还是看主轴了，主轴都不是一样的定义

这下难整了，到底听谁的

! I' \  l$ |7 A- f$ p& p1 A  u2 S- P

zjo007

zyt999 发表于 2017-9-25 08:59
这下难整了，到底听谁的

有表自己量下，或拆开后盖看下，三条动力线随便接，还有条空的不管

8090

zyt999 发表于 2017-9-24 18:51
3 d2 r/ r# f' O$ F' T这个清楚些

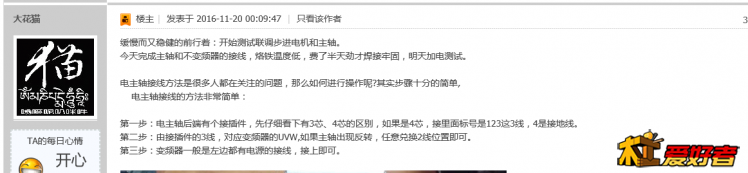

这个还有啥考量的，这个航空插头有避免插错的定位稍，123接变频器的UVW出线端，4可以接地线也可以不接，我的主轴4号脚就是空的，如果主轴反转就把UVW出线任意两根换一下位置就可以了。

zyt999

8090 发表于 2017-9-25 11:33
$ ^- [& Q  B# v$ f$ L这个还有啥考量的，这个航空插头有避免插错的定位稍，123接变频器的UVW出线端，4可以接地线也可以不接， ...

. M- }" ]5 ?0 `# b我问的是1234对应的孔位，
4 i& K: I0 l6 P. ]! c0 \

北京木匠

我就按这个接线的

木工九州木玹

另一个插头上有数字，

zyt999

实践证明，11楼是对的

8090

* b  G) M" K: h, T

zyt999 发表于 2017-9-25 14:11
0 y" X$ R2 _2 E- }+ o+ W; U我问的是1234对应的孔位，

6 C. m; H, E9 F前面实在没明白你说的意思，公插和母插上不都有对应的数字编码，你拆开公插就能看得明白了，一般公插焊接的地方有隔离柱，在焊接柱那个位置有编码。
