控制卡的选择，望各位给个意见。

张文礼

nini21800 发表于 2017-9-13 22:17
先安装Mach3,在设备管理器中M3的驱动如下，win7可以是带？号，xp不能带？或！号。

如电脑自己带并口卡 ...

- b/ T2 o4 I# e  [1 R* x* @之前看过您的帖子，非常佩服你的动手能力，我目前在着手弄，不过可能进度比较慢。
2 Z8 `; l4 B, C/ b  c

张文礼

阿余 发表于 2017-9-13 22:49
对, 我用的这个, 我手上有两块, 一个是三轴, 一个是四轴, 都工作得很好, 从没掉过链子, 有过一次工作不良 ...

( G' ?6 V# j1 _/ X4 Z1 v& \那说明这个板子质量还是很靠谱的，不过这个价格也不便宜，相对其他家的板子，这家介绍挺详细，让人放心。

张文礼

阿余 发表于 2017-9-13 22:49
6 c" I6 i% Y2 s4 {3 u对, 我用的这个, 我手上有两块, 一个是三轴, 一个是四轴, 都工作得很好, 从没掉过链子, 有过一次工作不良 ...

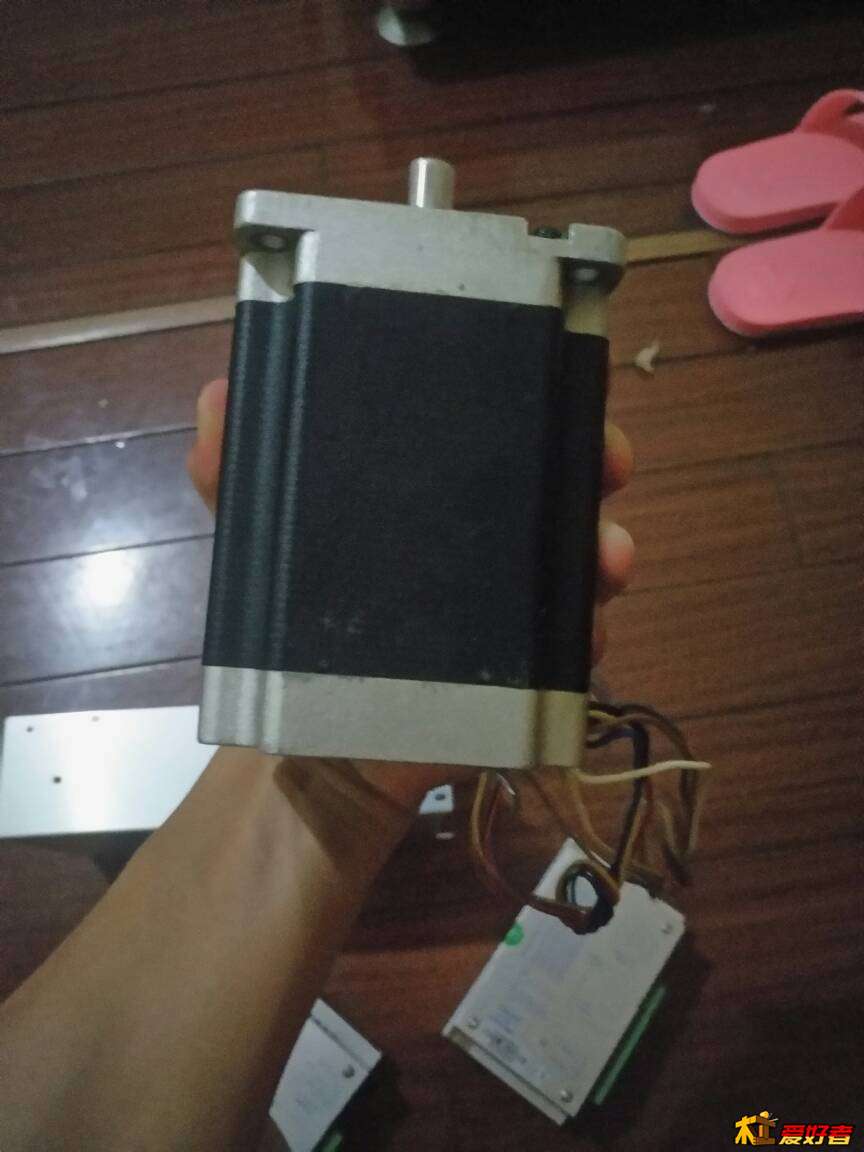

顺道请教一下，这个板配啥电源？之前稀里糊涂就买了三套二手研控86的步进套装，一个电机就七斤，我真怕机架挂不住，不过机架还没着手弄。

nini21800

张文礼 发表于 2017-9-13 23:18
之前看过您的帖子，非常佩服你的动手能力，我目前在着手弄，不过可能进度比较慢。

慢慢弄机架方面比较难.......

阿余

张文礼 发表于 2017-9-13 23:26
顺道请教一下，这个板配啥电源？之前稀里糊涂就买了三套二手研控86的步进套装，一个电机就七斤，我真怕机 ...

这个接口板不用电源, 他是USB供电的.  所以电源不用考虑这个接口板.  只考虑驱动器即可 .
% ^+ P$ N$ u% v! {

张文礼

阿余 发表于 2017-9-13 23:43
这个接口板不用电源, 他是USB供电的.  所以电源不用考虑这个接口板.  只考虑驱动器即可 .

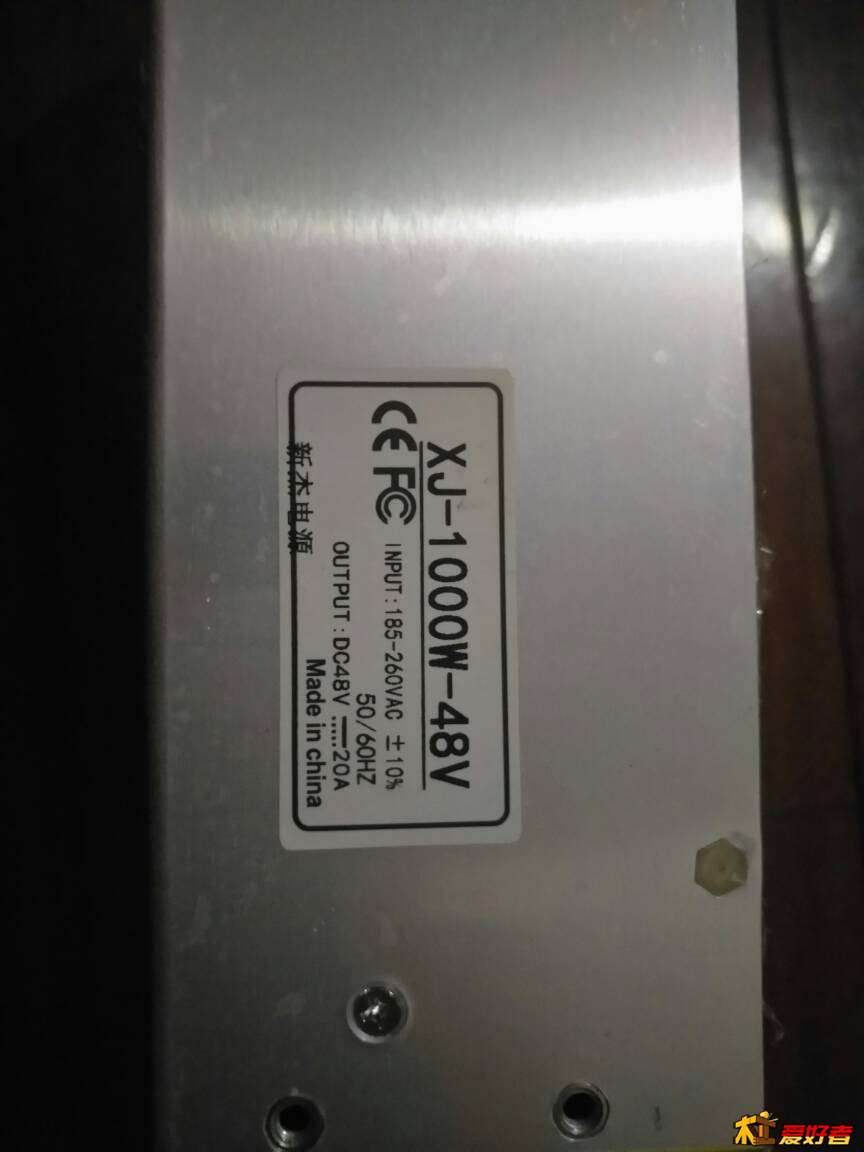

5 Q& R9 R( _$ r. Q  M我那三套步进，用的是48V1000W的电源，这样能搭配吗？

这步进电机太大了，我看您那机子电机不大啊，是57的吗？
) u! h: v, _& B


  ?0 F- c. x0 h4 w/ m. z: k
  z  u4 ~, X2 A0 K4 ]* X

张文礼

nini21800 发表于 2017-9-13 23:42
慢慢弄机架方面比较难.......

对的，还需要计算好尺寸。
; u$ h& O1 L) z

阿余

张文礼 发表于 2017-9-13 23:47
8 R. o# x" N1 E  W) V1 q+ ^- d( e我那三套步进，用的是48V1000W的电源，这样能搭配吗？
2 Z: f; L2 Q9 H5 g+ `
这步进电机太大了，我看您那机子电机不大啊，是57 ...

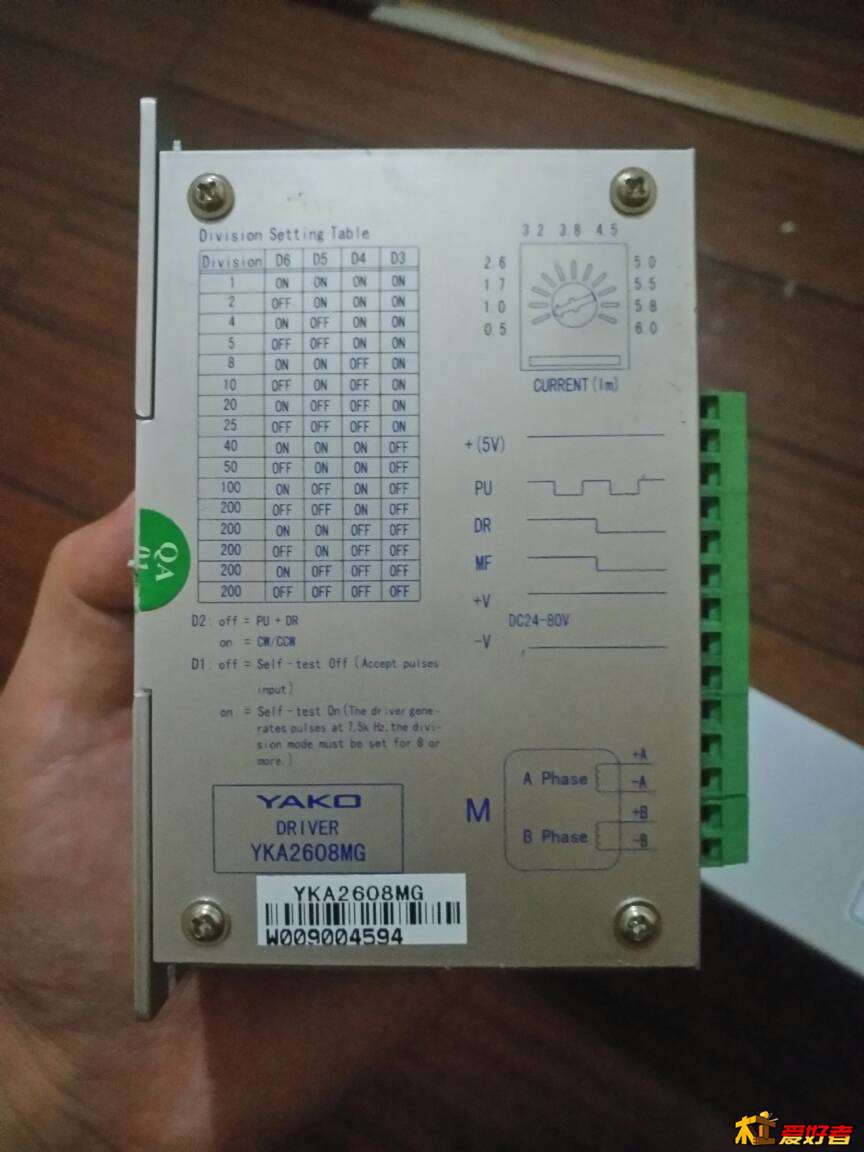

  M( M2 d) c% f2 j( K4 V可以的。 不是问题。 如果电源的电压更高点就更好，你的驱动器我看到写的是80V， 不过48V已经可以很好驱动了。
) l! y# d+ q- P. p/ L
" @# W- s' \) g% l9 V3 r如果你用的是那个绿叶小子的接口板， 他不需要额外的电源。 所以不用考虑接口板供电的问题，只要考虑接口板之外的，其它设备的供电即可。各种接线方法，他有个说明文档， 看不懂可以问老板。这家伙对电路非常懂。


我是用的57电机。 57电机比86电机小， 力没86的大，但更灵活，起步和停止的速度可以更快，所以更适合雕刻机， 86电机更合适铣床。
$ N- F+ a' i. J  m7 O) b& X$ a

竹叶石721

张文礼

阿余 发表于 2017-9-14 01:47
可以的。 不是问题。 如果电源的电压更高点就更好，你的驱动器我看到写的是80V， 不过48V已经可以很好驱 ...

一开始不懂啊，现在想想确实57的更合适。

张文礼

阿余 发表于 2017-9-14 01:47
可以的。 不是问题。 如果电源的电压更高点就更好，你的驱动器我看到写的是80V， 不过48V已经可以很好驱 ...

那您觉得我这电机能用吗？电机加电源也花了七百多，扔了可惜。

阿余

张文礼 发表于 2017-9-14 11:05
' r/ l( j. @+ D那您觉得我这电机能用吗？电机加电源也花了七百多，扔了可惜。

能用. 86电机力大,  只是加速和减速没57的极限高,但是, 我在想哈, 日常估计也用不上这么快, 应该可以用, 但是他这么大一个, 安装位置就要大很多,  如果是自己做机架倒不是问题, 如果是买机架的话, 很少会按86电机给你留位置,

心碎飘零

学习了

张文礼

阿余 发表于 2017-9-14 12:45
能用. 86电机力大,  只是加速和减速没57的极限高,但是, 我在想哈, 日常估计也用不上这么快, 应该可以用,  ...

是啊，太笨重了，扔了可惜，就怕不能用。
/ Z$ n% N8 R( Q9 Z

jackice

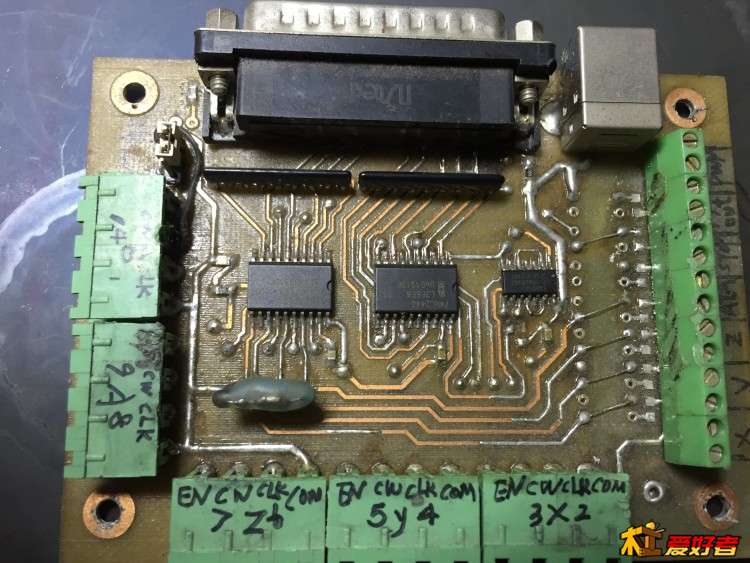

MACH3 雕刻机接口板 18元 也可以自己DIY，但对电脑的并口要稳定包含BIOS设置LPT的模式，主板主芯片最好是INTEL的 我自己用CNC雕刻的 焊工太烂
