新人报道贴，园锯和雕刻机倒装台

hot273 · 发表于 2011-2-26 14:28:41

占位mark，到大结局给俺说声。
牛A和牛C之间啊的人呀。

不能叫倒装了，山寨台锯都没这强悍呀！

hot273 · 发表于 2011-2-26 14:29:05

占位mark，到大结局给俺说声。
牛A和牛C之间啊的人呀。

不能叫倒装了，山寨台锯都没这强悍呀！

春天的豆豆 · 发表于 2011-2-26 20:47:55

本帖最后由春天的豆豆于 2011-2-26 20:49 编辑

又车了几个小零件

各位别急啊，我也没歇着，我不是个熟练的木匠，更是第一次做这种圆锯倒装，是典型的边设计，边施工，边改进的3个边工程。又车了几个小零件，后面要开始木活了。

春天的豆豆 · 发表于 2011-2-26 20:54:33

本帖最后由春天的豆豆于 2011-2-26 20:55 编辑

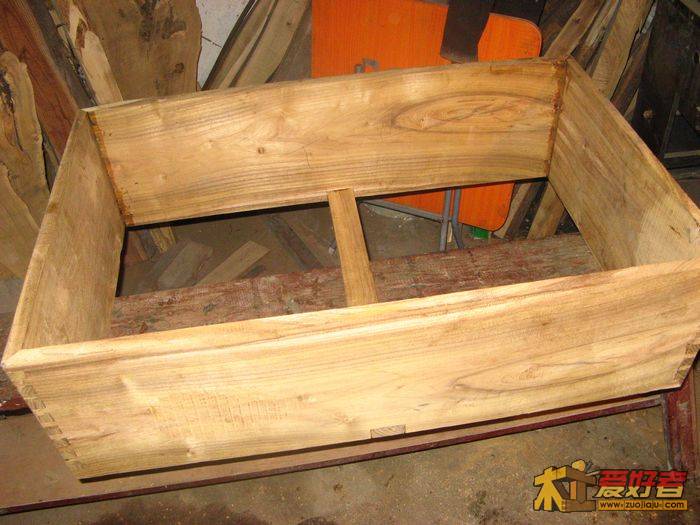

原来考虑过倒装台的主体结构用方钢管，但是串励电动工具的震动实在让人讨厌，所以改用了木盒结构的；做好的木盒结构，因为有面板所以只有一根承梁，材料是槐树，这种材料在我当地是用来做农具的。
照片 007.jpg

春天的豆豆 · 发表于 2011-2-26 21:01:20

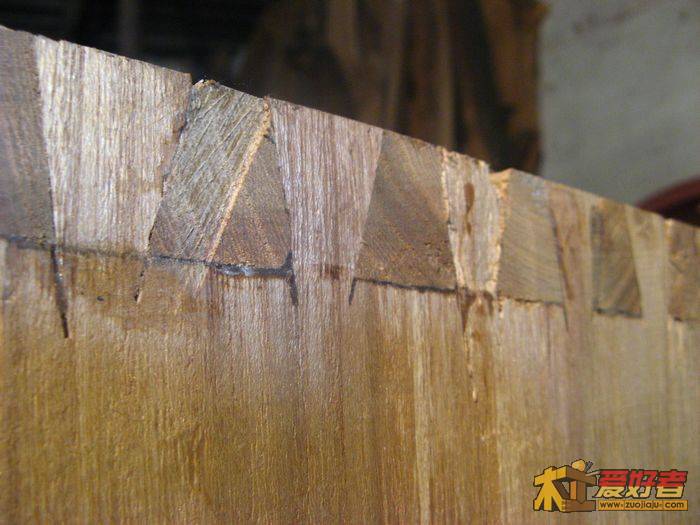

整个台锯的重量我考虑了不少降低的办法，方盒结构的主体，里面有锯的电机和雕刻机，所以不能打多的木撑，边板和边板的结合也只有用燕尾榫，第一次做啊，全手工的比比画画干了5天阿，，，，汗。好不容易拼上去了，还是没有严丝合缝。照片 008.jpg

春天的豆豆 · 发表于 2011-2-26 21:07:03

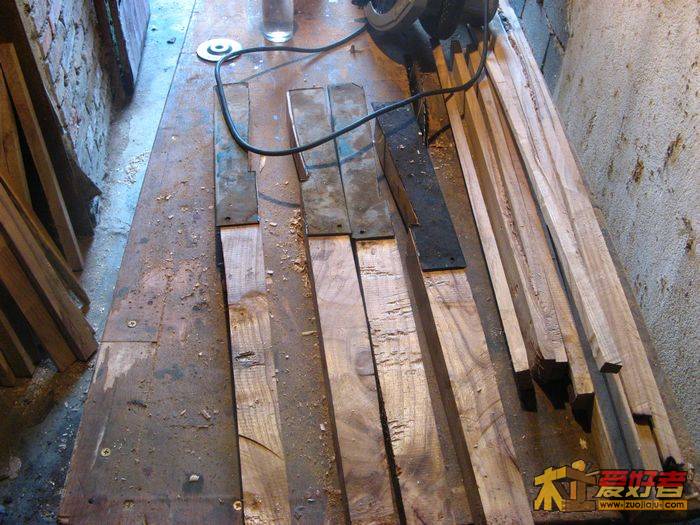

今天下好的腿料，腿和主体的结合参考坛里的天价工作台做的，可收藏到主体里，为了方便收藏，腿做成了两长两短的。同样为了降低整体重量，腿的材料没用很粗的，但是为了提高强度，腿和主体不结合的一面镶了块薄铁板。照片 009.jpg

春天的豆豆 · 发表于 2011-2-26 21:08:41

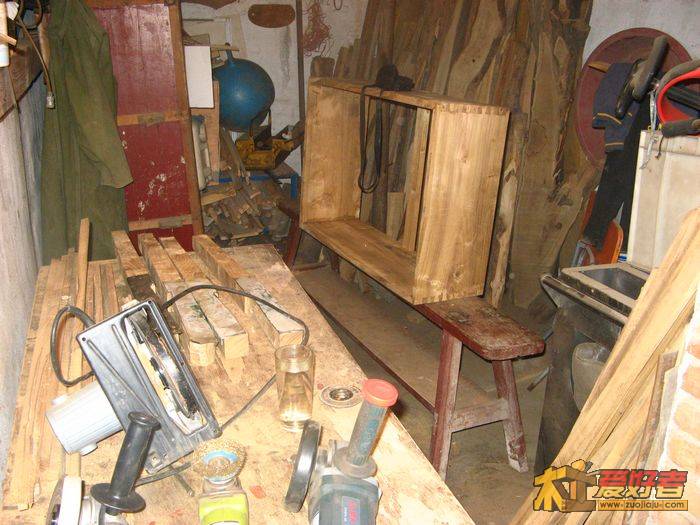

来张我简陋木工房的全景吧：照片 010.jpg

榉木家具 · 发表于 2011-2-26 21:26:29

只要给lz一个锯片其他搞定哈哈

绣眼 · 发表于 2011-2-26 22:08:48

很多木友都不会有你这车和铣吧，复制会有难度。等看创意？

木头木脑木性情 · 发表于 2011-2-26 22:09:00

用硬杂做结构不错，造价低，强度足够，搞这个很费神，我已经用去超过15天了，还好有点旧料，不然我折腾出来的东西就是天价

wjc · 发表于 2011-2-27 09:23:06

lz太强了！是何方神圣，能当面请教吗？

幸运的吉他工匠 · 发表于 2011-3-2 06:16:21

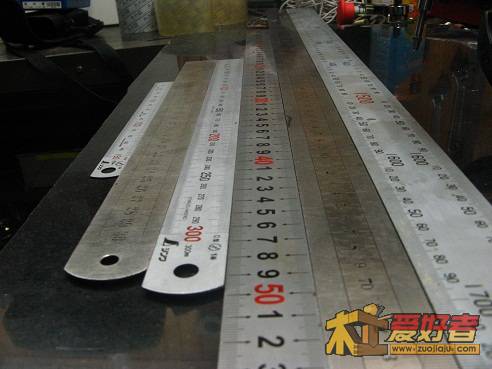

豆豆，和你说个神奇的问题。这种1米长的直尺子。时间久了会变形，画的就不是直线了。 - -你相信吗

春天的豆豆 · 发表于 2011-3-4 21:56:17

wjc 发表于 2011-2-27 09:23 3 W. B* l: V( p3 y$ Z% s7 P$ R! b
lz太强了！是何方神圣，能当面请教吗？

老兄过奖，，，我真的是个湖北的木工新手。

春天的豆豆 · 发表于 2011-3-4 21:58:25

幸运的吉他工匠发表于 2011-3-2 06:16 ; a0 |* Y! X0 h% {3 } v
豆豆，和你说个神奇的问题。这种1米长的直尺子。时间久了会变形，画的就不是直线了。 - -你相信吗

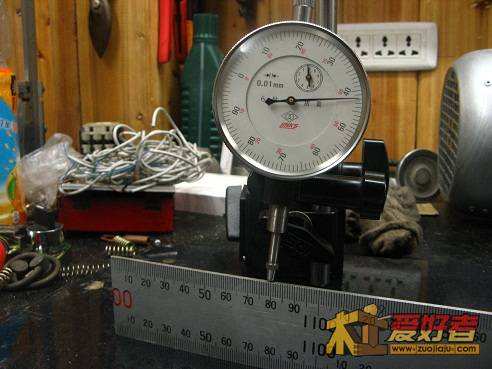

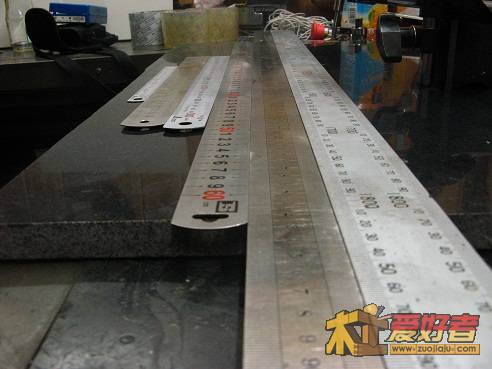

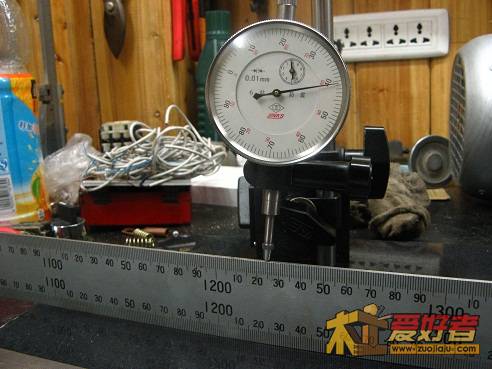

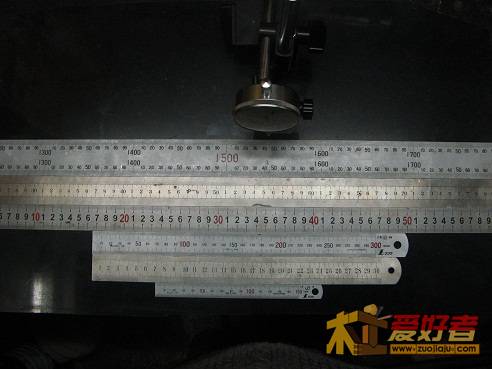

相信：

春天的豆豆 · 发表于 2011-3-4 22:00:16

幸运的吉他工匠发表于 2011-3-2 06:16
4 e9 y0 e- F! A豆豆，和你说个神奇的问题。这种1米长的直尺子。时间久了会变形，画的就不是直线了。 - -你相信吗

继续：
