请各位电工达人看看这几种漏保的接线有没问题

龙哥仔 · 发表于 2017-8-23 18:18:50

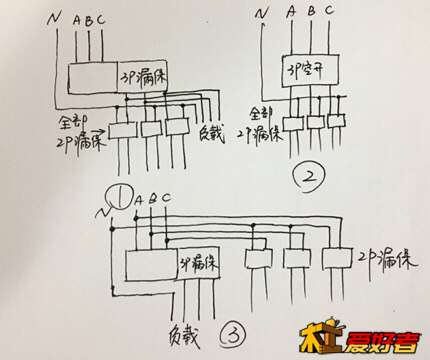

问题如标题，请各位达人讲解3种接法是否全部可行。

兴少 · 发表于 2017-8-23 18:28:34

三种接法都可以的！问题你自己的用电设备！

piaopiaoxue · 发表于 2017-8-23 18:38:29

2.3可以1不行

c2a2t2 · 发表于 2017-8-23 18:41:38

2能用，1和3不行。

c2a2t2 · 发表于 2017-8-23 18:43:51

1,3要换4P漏保才行。

心佛既佛 · 发表于 2017-8-23 18:56:06

零线也需要接入三相漏保

piaopiaoxue · 发表于 2017-8-23 18:56:20

3p漏保是动力，2P是负荷，图2图3可以的，图1肯定不行，带负荷送不上电，

lg7717 · 发表于 2017-8-23 19:52:08

图1不行，图2可以，图3必须是三相动力负载

文超家具 · 发表于 2017-8-23 21:06:32

1和2换4P漏保，3前面加个4P或4P漏保，至少双重

qlj777 · 发表于 2017-8-23 22:00:02

2可以用，1和3送不上电零线必须经过漏电保护器

rusum · 发表于 2017-8-23 22:17:06

只知道漏电保护是对电流是否有回路来，回路电流在范围内的控制，来触发的，感觉图1与图3当电器一打开，漏保立马跳闸，不知道对楼主有没有帮助

GXWANG188 · 发表于 2017-8-24 14:50:59

本帖最后由 GXWANG188 于 2017-8-24 14:52 编辑

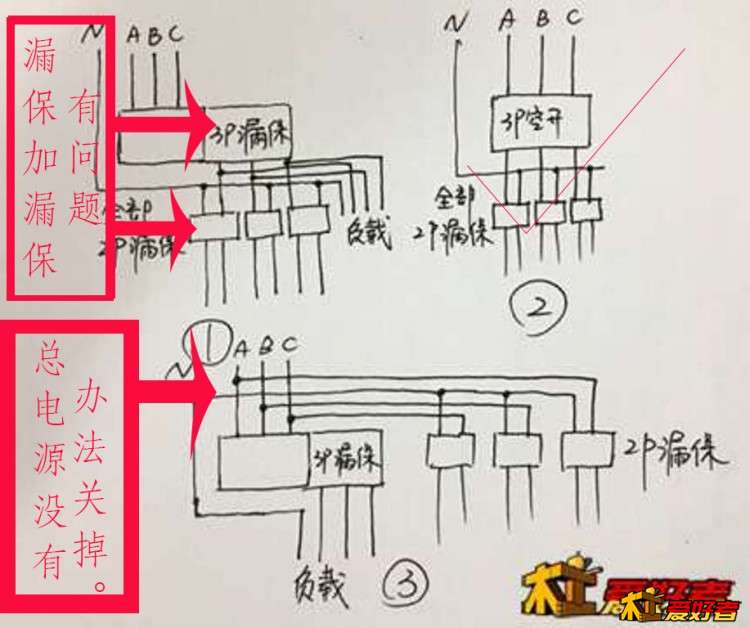

有点问题；

龙哥仔 · 发表于 2017-8-24 20:39:36

感谢谢大伙帮忙。

炽天使i · 发表于 2017-9-2 16:55:26

准备用图二装水电
