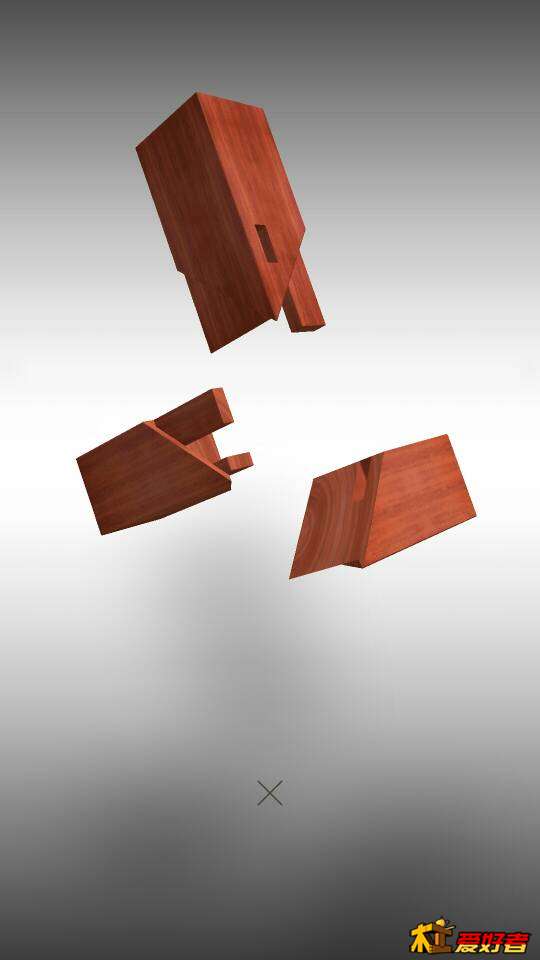

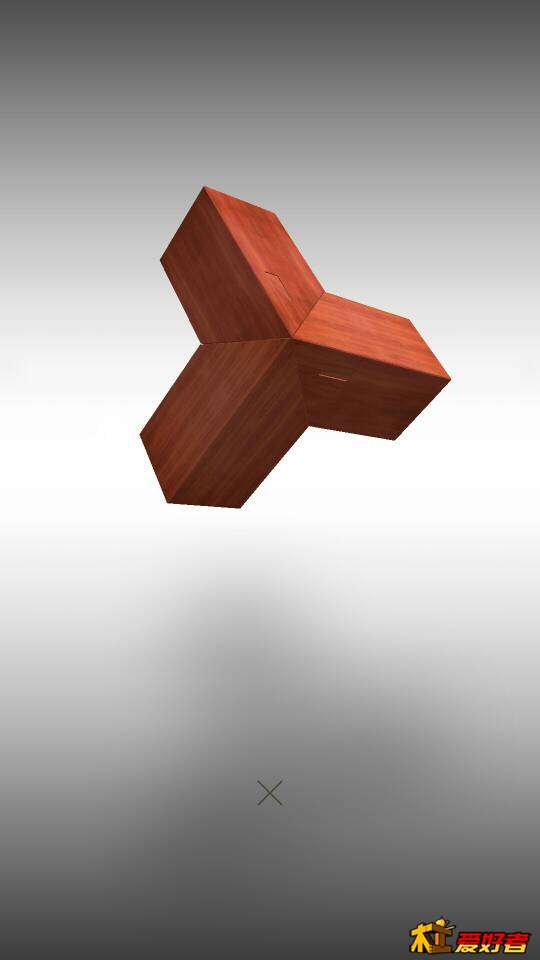

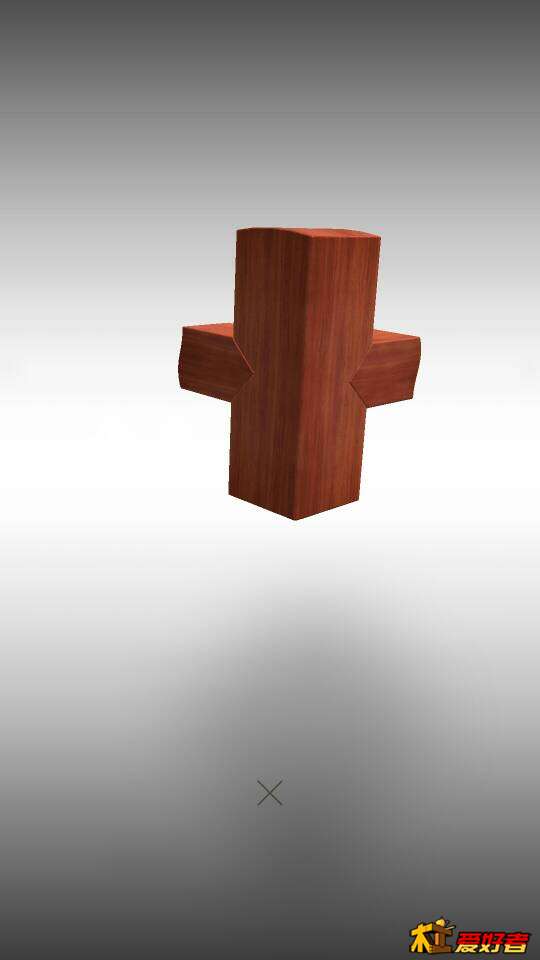

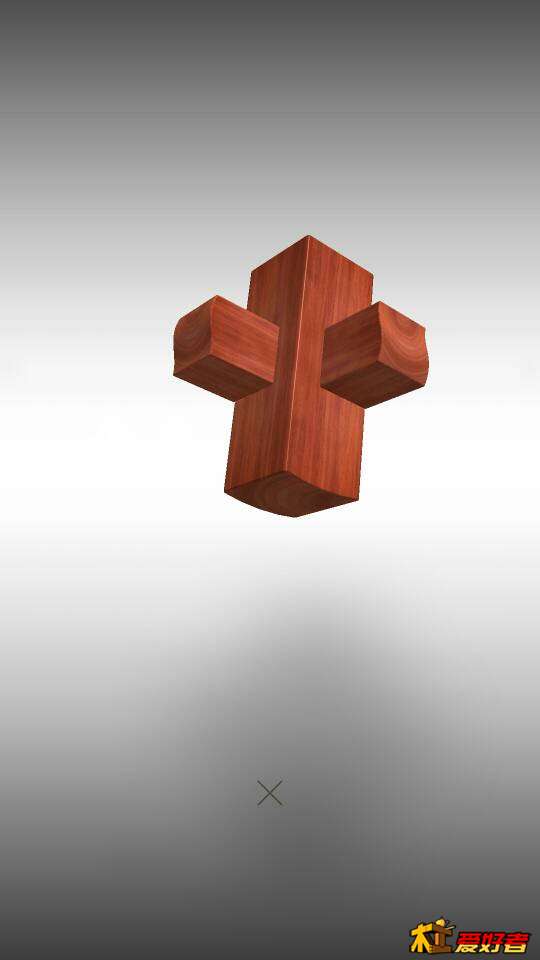

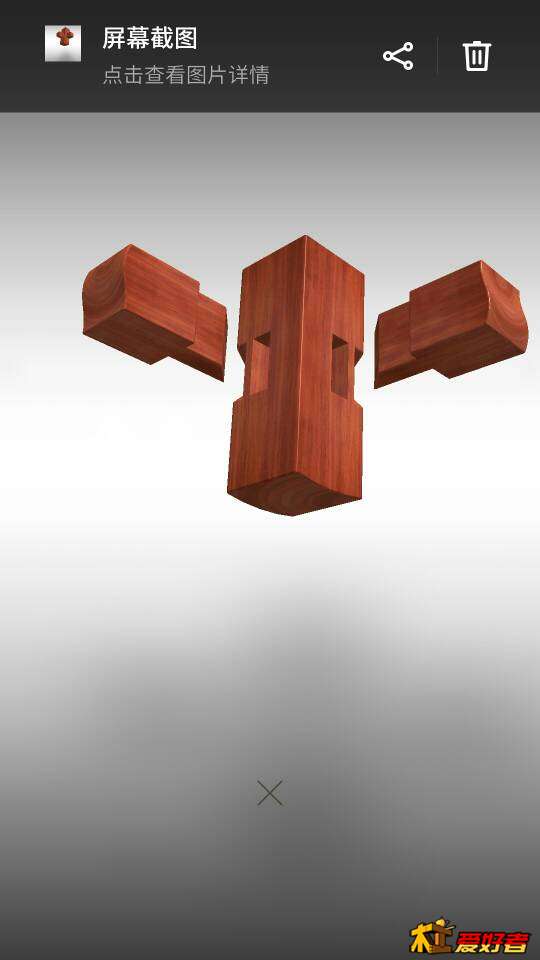

我的目的是，三个长方形木方垂直连接。请问大神怎么实现？？

xiaojiaolver

可能比较常见的处理办法就是大进小出榫了吧，其实大概跟你那个模型一样，只是端头不做45度。

xiaojiaolver

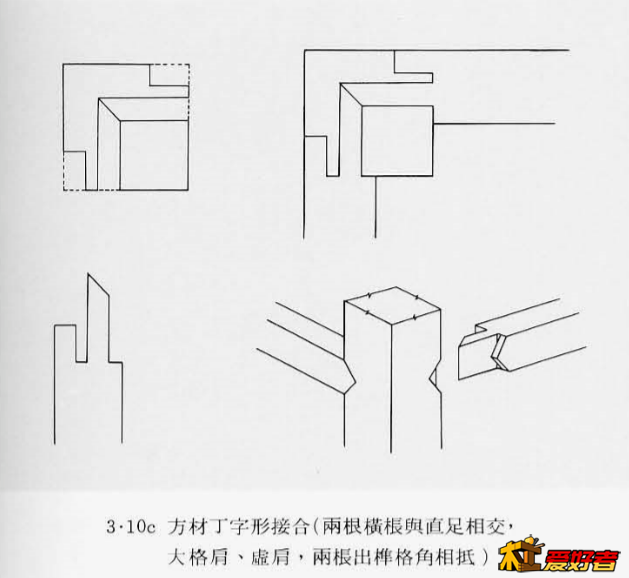

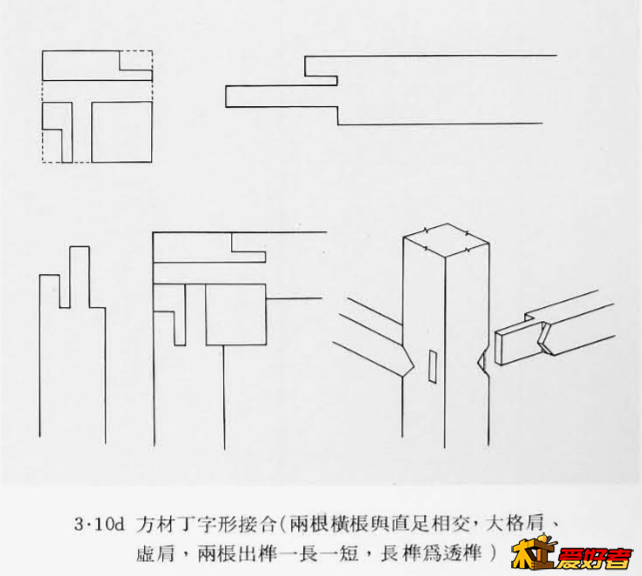

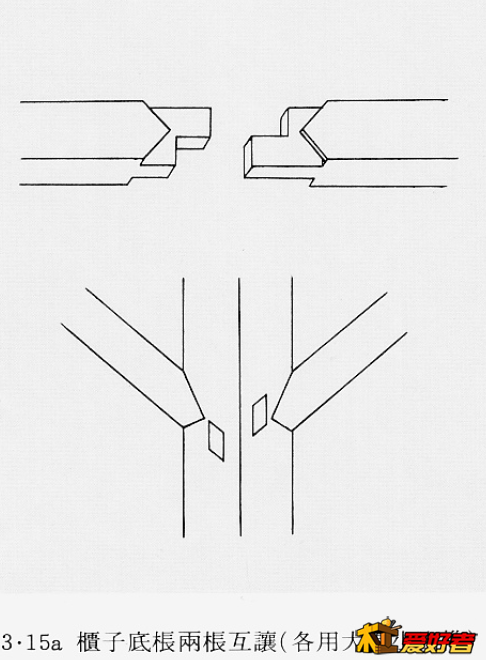

如果要更讲究一些的话，传统的细木作有这样的处理方式
2 H* G4 B/ H* Z8 i（图片出自王世襄先生《明式家具研究》，下同）
' X, A4 L# l* M+ k* F" h

1 K  `* n  i1 p( K  `7 e+ D6 [
* H  ^" b2 r- J/ z6 S( f+ o) Z
- r: s( G4 a; d* Q8 ?
4 t# f# y$ }/ f% A

也可以不做格肩榫

阳光雨薇

横隼和竖隼大隼进去 到中间相遇 各切掉一点 然后十字相交再穿到各自出隼孔 出隼孔要比进隼孔小 你单独看横隼和竖隼 隼头成7字型 凹掉了一块 我这样描述不知道你明不明白

maye850305

weiger 发表于 2017-8-12 23:24
9 L% x% h6 k- H9 H哥，大进小出怎么个意思？

: r6 x" [. o. e" }- x1 Q楼下解释挺清楚了 还不懂去资源区 有电子书 看看相关的 下两本看看

weiger

maye850305 发表于 2017-8-13 00:57
楼下解释挺清楚了 还不懂去资源区 有电子书 看看相关的 下两本看看

我的目的和师父给的示意图略有不同:三个木方是等高等宽一个尺寸的，一个横接一个竖接，也就是一个榫在宽头一个榫在窄头。而且我要做好多这样的连接，我是手工做，我就想要做起来比较简单而且结实一点的方法。谢谢！
( t% \4 W) a6 I

摇曳的狗尾草

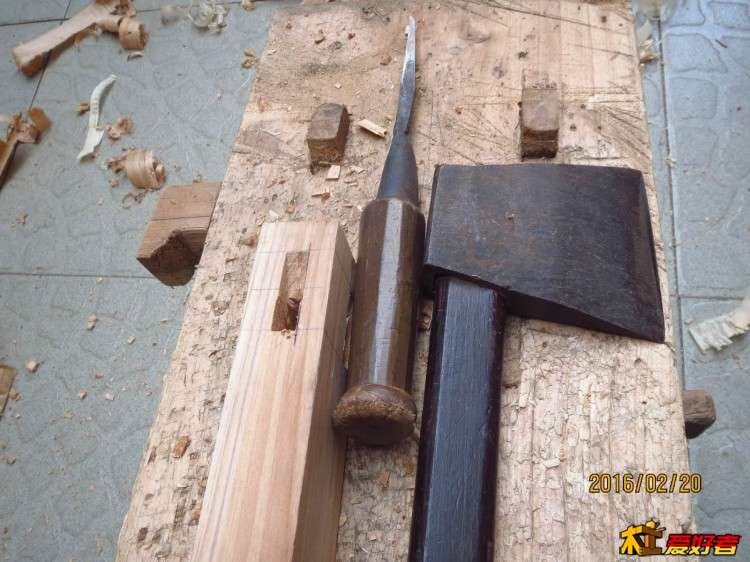

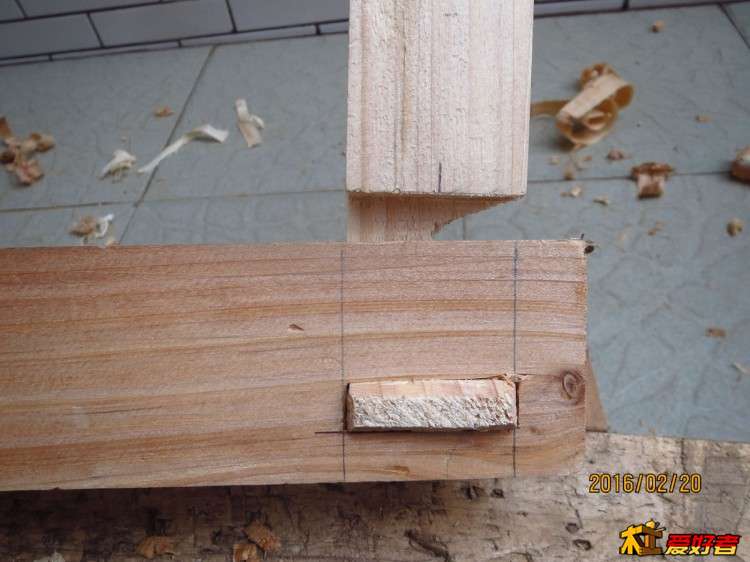

大进小出
" L$ e% ~" Q( S' p

weiger

摇曳的狗尾草 发表于 2017-8-13 10:36
大进小出

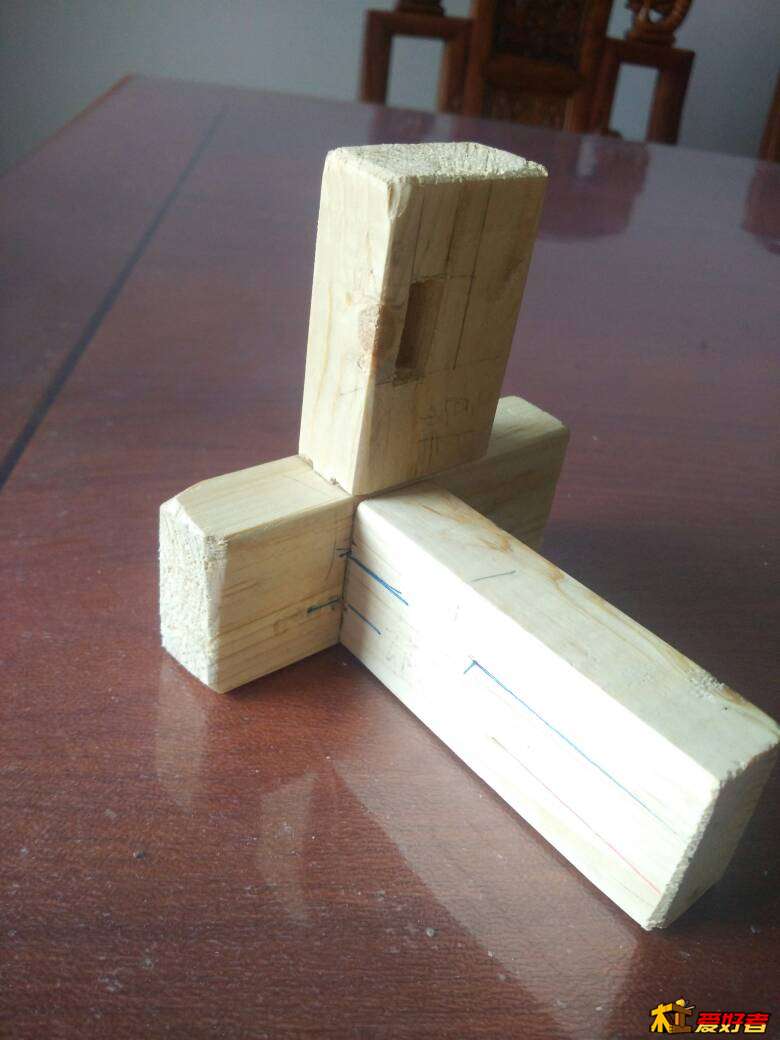

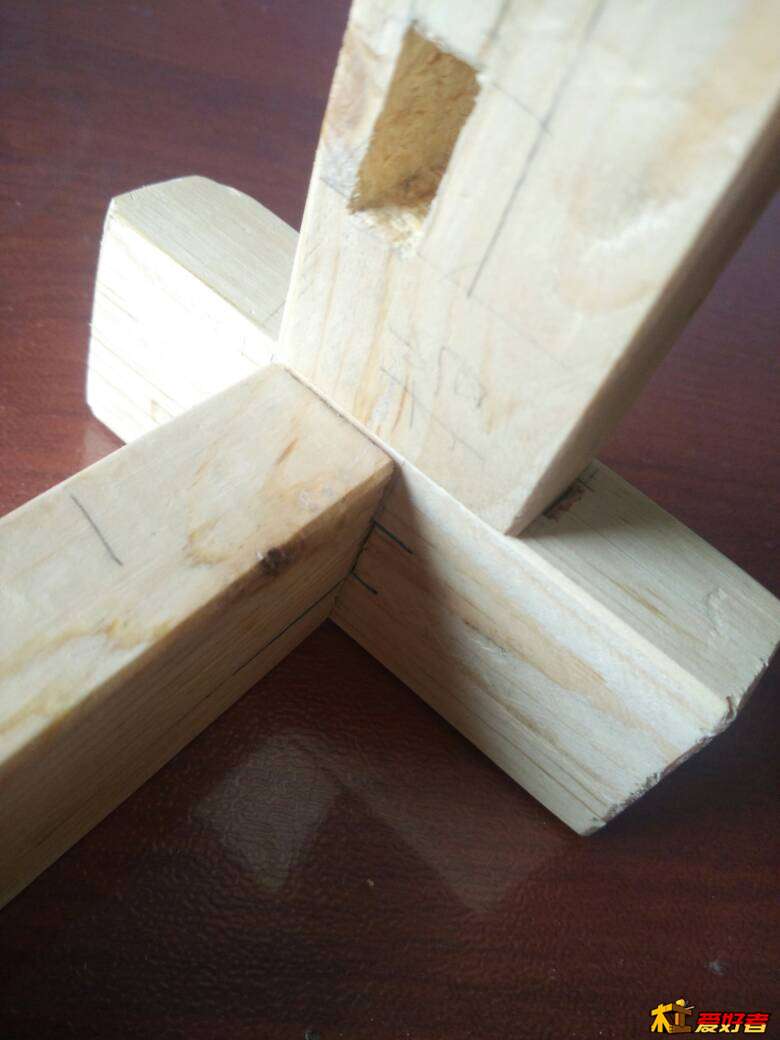

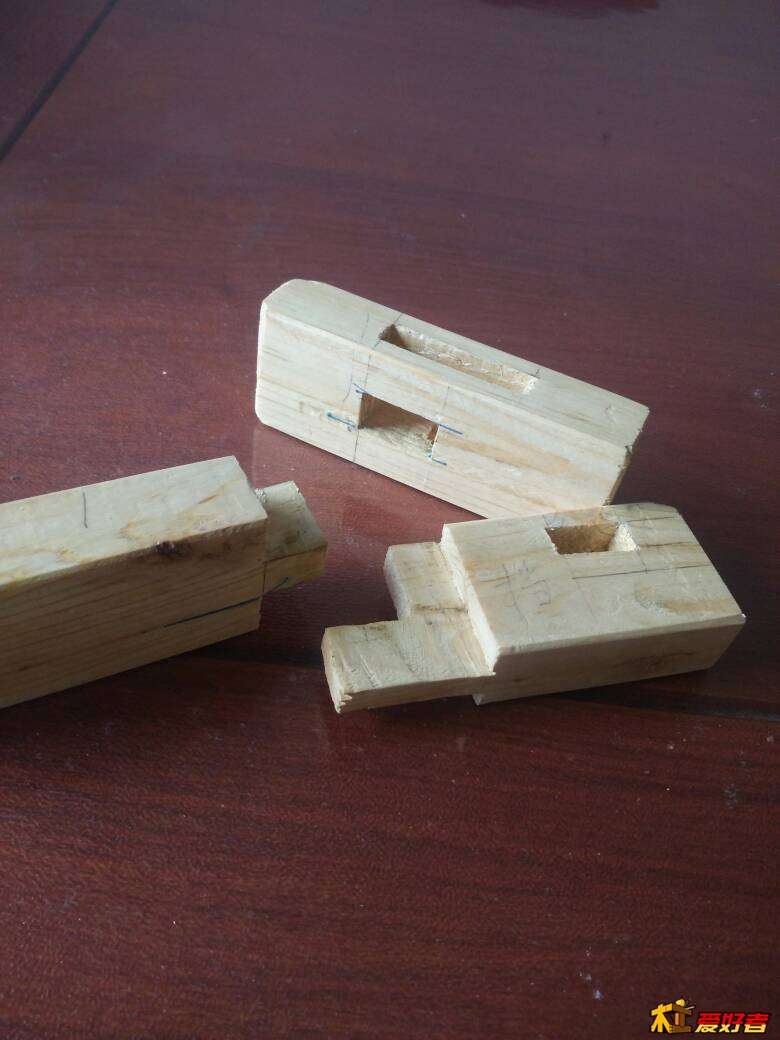

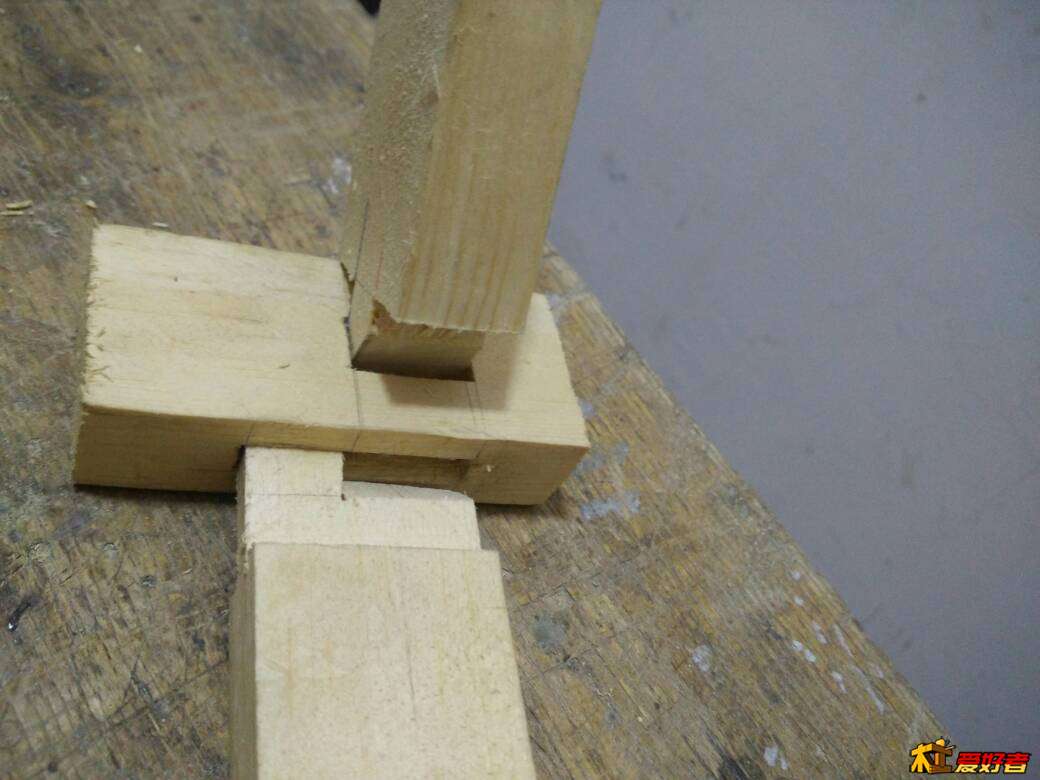

. W4 r7 a& e! E$ Q) E8 t又做了一组模型。准备找个时间正式下手了。
7 P3 Y( ^% h* J6 ~# A  _* Y& E$ h
4 g2 s2 f8 t& o& X) D) w9 G




( s  D7 D! a0 n) ]$ n" Q

艺海同道

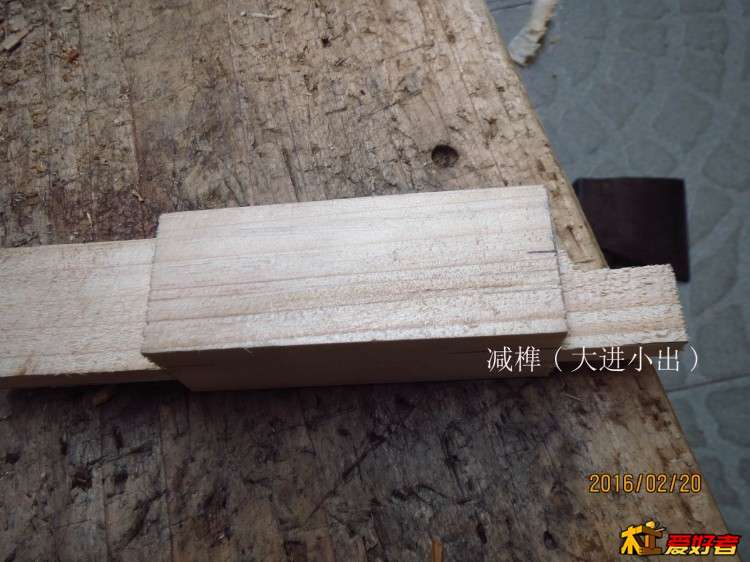

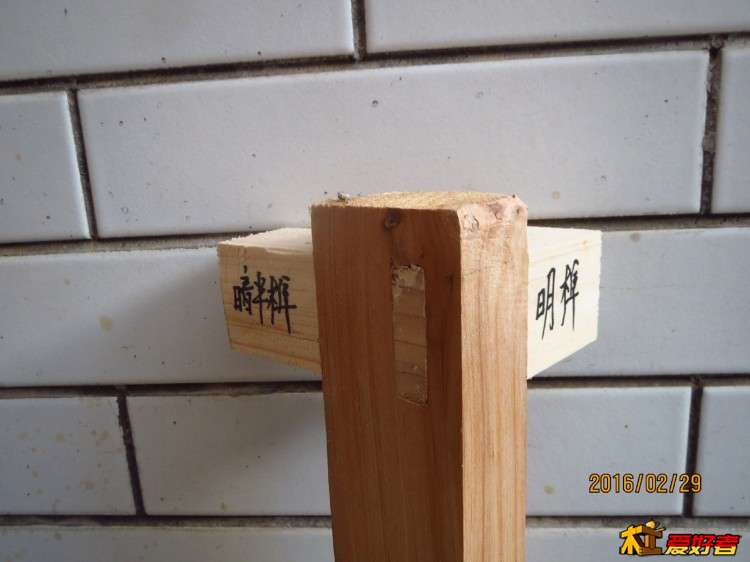

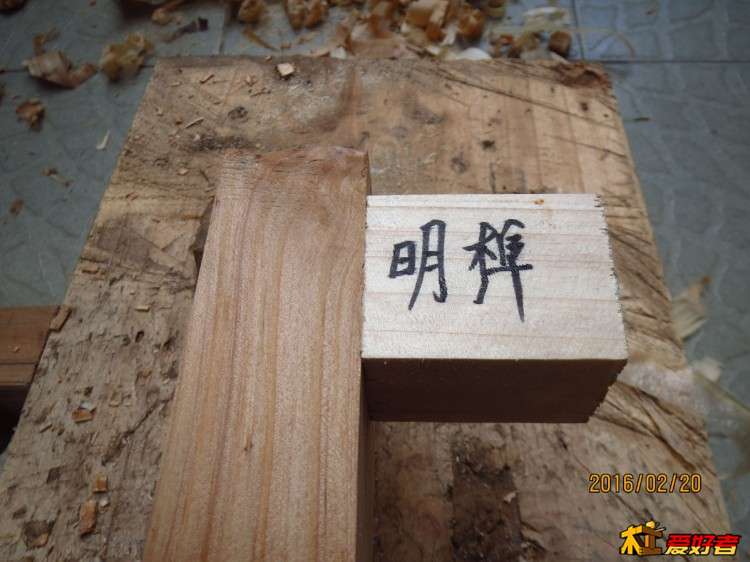

在生产家具中使用十字.明.暗.榫或双减榫(大进小出)常见亊！
6 ^9 |) R# x1 r% S$ x9 z
0 {% d1 ~1 @8 M2 E2 Q7 g8 z" H

weiger

艺海同道 发表于 2017-8-13 11:55
在生产家具中使用十字.明.暗.榫或双减榫(大进小出)常见亊！

. C7 ^) Z' D6 B8 A6 S0 K! q( I: f: l+ c感谢师傅！！久仰师父大名，没想到竟然对小子亲身赐教，感谢感谢！！我现在的问题是，两个榫不一样高，一个是用的木方长，一个是用的木方宽。

福泽园木作

只能帮你这么多了
$ X8 Z# l6 T+ ^2 v+ b

: L5 w; L. J/ m$ Q, X1 T- h) X


& E6 W' I2 C# ?9 _6 l, ]

艺海同道

weiger 发表于 2017-8-13 12:14
感谢师傅！！久仰师父大名，没想到竟然对小子亲身赐教，感谢感谢！！我现在的问题是，两个榫不一样高，一 ...

一里通百里明.领悟原理一样但无图！
! z1 ^1 G6 s0 O# p9 m0 b: h+ H% @

weiger

艺海同道 发表于 2017-8-13 14:25
一里通百里明.领悟原理一样但无图！

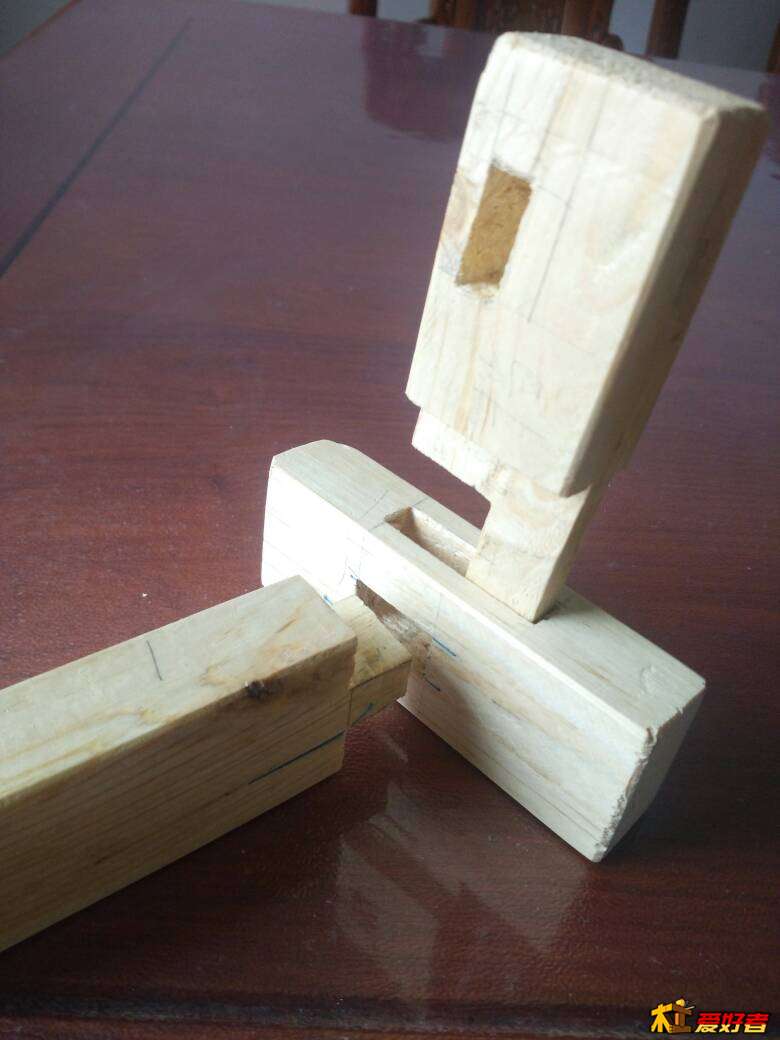

师傅看看我做的对不？

weiger

福泽园木作 发表于 2017-8-13 13:56
只能帮你这么多了

6 K$ I$ P" }" U2 R5 P感谢！等我做个模型看看。

weiger

福泽园木作 发表于 2017-8-13 13:56
只能帮你这么多了

下面这个相当于一个双榫，恐怕我这个新手手工做不规矩。上面的方法更复杂，恐怕我的动手能力不能胜任了
; c1 K6 k" {2 D, t6 h

福泽园木作

艺海同道 发表于 2017-8-13 11:55
在生产家具中使用十字.明.暗.榫或双减榫(大进小出)常见亊！

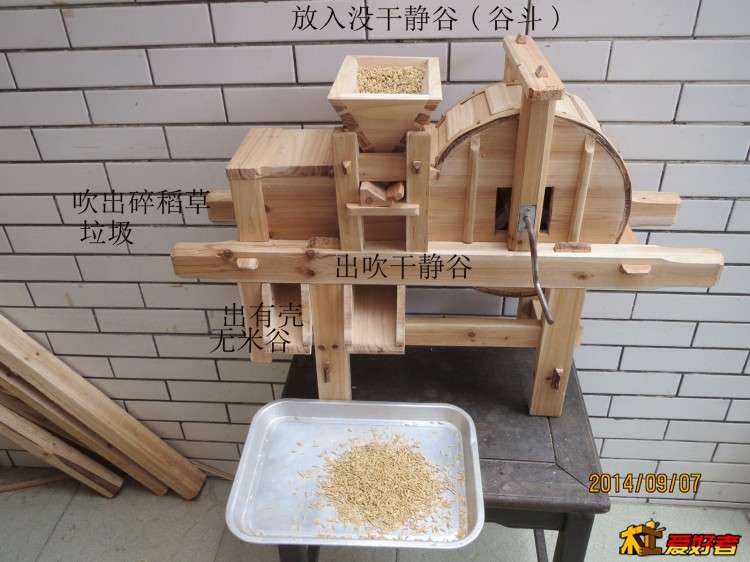

叫秕谷 实谷 料斗 (太小)
