雕刻机

pager

飞翔的工业母鸡 发表于 2017-8-9 17:22
给你提个建议，步进电机不要直接安装在有长条孔的那个板上，止口没有配合。应该再做一个板安装电机，然后把 ...

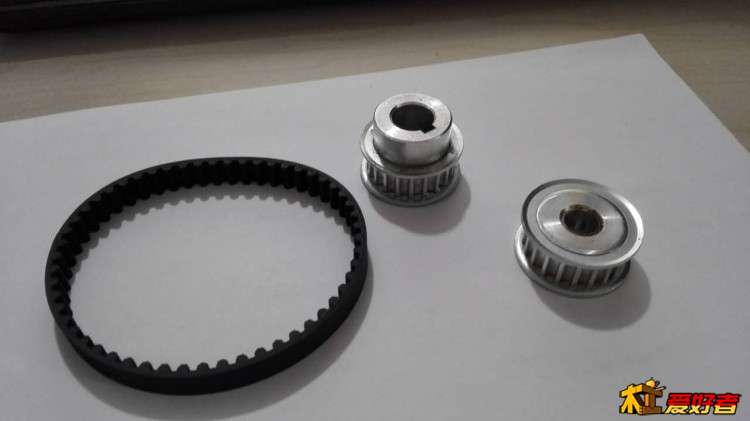

0 X$ T- h4 I! K' `' a+ B" ]) v有道理，同步轮，同步带传动，带有点时间看如何改进

pager

喵哥 发表于 2017-8-9 17:25
可否分享下CAD图纸呢

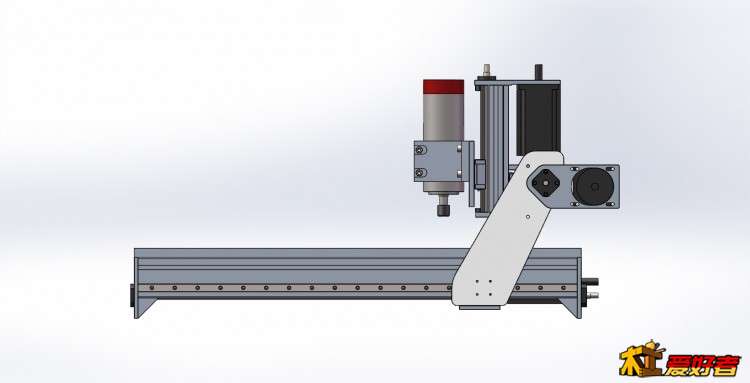

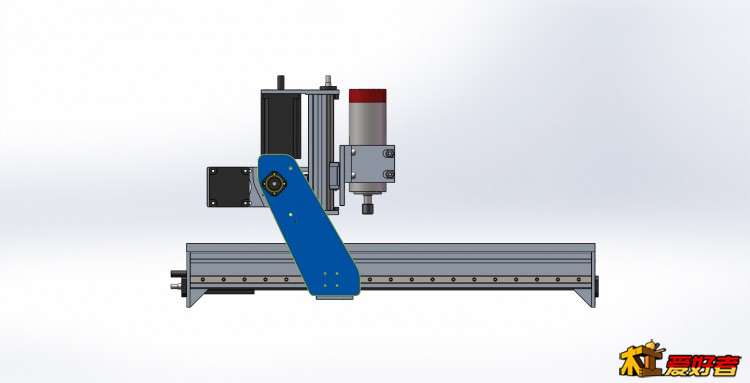

solidworks的零件及装配图，2016版本，您如果能用，可以分享
# s% {! M" J5 k7 N% y+ T( V, d

喵哥

pager 发表于 2017-8-9 20:25
# z+ {' E# ?* I; fsolidworks的零件及装配图，2016版本，您如果能用，可以分享

! T3 S( ^0 r1 o可以的，正好安装的是2016版本
2 s6 a. j. n# }" a! c

pager

瓜子饮料矿泉水 发表于 2017-8-9 17:32
) L1 A6 {3 ]. c* G; `% y3 o问下友这个雕刻机雕刻长款是多少，预估计要多少钱弄完，谢谢

机械部分所有零配件已经全部到位，包括8mm铝板加工，8040、4040，3030，2020铝型材零切，15轨道，1605丝杆定制，螺母、FK、FF支撑轴承、3轴86步进8.2N.M，同步轮，同步带等全部花费不到接近4000。控制部分还没考虑成熟，用电脑还是用脱机，待定。

pager

oi10 发表于 2017-8-9 17:45
说句实话可能楼主不爱听
( }; q' m0 f5 i2 ~. }有这钱不如买台二手木工机怎么都比现在这个强百倍

爱听，都是有益的建议。本意是用来加工大机器铝材零件用，木工机的主轴功率考察以后都偏小，钻铣铝材不够，我这也是经验不足，全部目的是为大机器积累。我需要的大机器市面没有，需要定制。
+ f) @) p6 _- M3 i

pager

福泽园木作 发表于 2017-8-9 17:40
: z6 c: j& E0 P  n* x% ?" i做好出张成品效果 然后详细描述一下性能 我要收一个

待改进后，您可以自己做一个

轴动青春

自己做的呀？

pager

/db北方的狼 发表于 2017-8-9 19:24
这个是老外做的铝型材线轨机

我做的好吧，图纸到加工，全部知识产权（开个玩笑），当然是有借鉴。我以为：铝型材结构简单，强度不差，零件加工量小，如果用于木工加工是可以胜任的。

pager

hynzmj 发表于 2017-8-9 17:24
小身架有点单薄啊

单滑块的机子，用于加工些小零件，够了，等机子出来看吧，再跟大家汇报，集思广益
, j# u' ?& @5 I% p0 N' v

猎户七号

不错不错

瓜子饮料矿泉水

pager 发表于 2017-8-9 20:37
- K% G: A. Z8 _* m3 t( j4 n- L: s机械部分所有零配件已经全部到位，包括8mm铝板加工，8040、4040，3030，2020铝型材零切，15轨道，1605丝 ...

+ N* ~+ g' t0 j3 Y: d9 T. |十分感谢

零件仓库

飞翔的工业母鸡 发表于 2017-8-9 17:22
/ R7 }2 Y% Z" b' P给你提个建议，步进电机不要直接安装在有长条孔的那个板上，止口没有配合。应该再做一个板安装电机，然后把 ...

请教飞翔兄，电机丝杆直接驱动和同步带驱动都有回差吗？那个大一些？

oi10

pager 发表于 2017-8-9 20:43
6 d8 d( R2 D# l1 M5 Y& ^% o0 k爱听，都是有益的建议。本意是用来加工大机器铝材零件用，木工机的主轴功率考察以后都偏小，钻铣铝材不够 ...

单滑块别说加工了动起来都是摇的，稍微懂点杠杆原理就应该知道这结构滑块承受的压力是非常巨大的

飞翔的工业母鸡

零件仓库 发表于 2017-8-10 10:00
请教飞翔兄，电机丝杆直接驱动和同步带驱动都有回差吗？那个大一些？

) ]3 l9 D) E& T( P7 X$ k- v2 l. ^回差肯定是直驱的好，但是直驱的加工需要保证一定的同轴，DIY不易
工业机床上也有很多用圆弧型齿形带的（注意不是矩形齿），也没出毛病（可能需要系统补偿）

9 u& w1 H4 Z# W' x8 `1 U8 K$ m8 A; ^; X

pager

说下我对自己做机器的一点认识吧：
1、大伙儿做机器，首要的问题是确定机器用来做什么，加工的材质以及要求，然后确定机器的强度、刚度，精度，不是越高越好，强度、刚度和精度高了，经济也上去了，所以确定用来干嘛很重要。
2、业余条件下，我们可以购买高精度的标准配件，但我们没有平台、靠山，夹具及检测设备，不知道螺丝的等级，不知道预紧力多大，那如何保证装配精度，需要运用哪些相应的检测手段，甚至我们在设计阶段都不会计算，所以高精度标准在业余条件下是否实用，是否经济是需要我们认真思考的。
3、强度、刚度、精度等指标是需要相互统筹的，任何一个指标高了或者低了，都会造成该指标或者其他指标的浪费，经济性体现不出。
4、过高的追求，可能导致失败，导致放弃，业余条件下，从头到尾完成一整个项目，有时候比强度、刚度、精度更重要。
. C* u! V7 k9 Y$ c
这个是我第一次做机器的一些体会，有误指正。
