重新定位续雕技术探讨

疯狂木工 · 发表于 2017-8-9 21:38:15

零件仓库发表于 2017-8-9 14:25" Q) ^7 u4 X1 r4 s( w
也想过这个，但俺是外行，不知现在的软件有没有断点续雕功能，或是更好一点，从刀路往回退步、找到断点的地 ...

维宏系统的高级开始功能就可以实现你说的方案

sxyu98 · 发表于 2017-8-10 04:43:09

本帖最后由 sxyu98 于 2017-8-10 04:47 编辑

疯狂木工发表于 2017-8-9 21:34
& P" v, t5 S! z; g3 D% c维宏系统是有断点续雕的功能的，但是从使用经验来看，正版比盗版卡的精度要高的多。我遇到这种事情会根据 ...

呵呵，这才是正道。值得借鉴。mach3也有类似的功能，叫“从这里开始”，输入行号就行，关键是定位，我也使用尺子量，先大概定位，后逐步调整

sxyu98 · 发表于 2017-8-10 04:51:22

hjy1 发表于 2017-8-9 21:18, z9 v7 C8 [+ g I5 x' }
轮廓肯定留到最后啊

雕玉石为了保护雕刻刀，所以先刻轮廓，精雕时调整外置，这才能保护刀，否则太费刀了，是这个理吗？木雕当然最后切轮廓

sxyu98 · 发表于 2017-8-10 05:04:22

疯狂木工发表于 2017-8-9 21:34$ q" K7 Q8 L# \* S( e3 a
维宏系统是有断点续雕的功能的，但是从使用经验来看，正版比盗版卡的精度要高的多。我遇到这种事情会根据 ...

我的方法是，在精雕软件中确定一个原点，再在软件中读出其它几个点的精确坐标，在对刀时，从原点开始，按照那几个点的坐标逐步调整。Z轴也在图上读出高度，作为调整依据

sxyu98 · 发表于 2017-8-10 05:11:36

hjy1 发表于 2017-8-9 14:116 L( b1 A9 y P( K6 c" w( a4 t
最好的解决办法是加UPS备用电源合适的刀具参数夹紧防止问题出现当然如果这样还真问题我宁愿重做或者 ...

如果你雕刻的是几百元的玉石料，已经雕刻了三分之一，接着雕刻马上就成为一件完整的作品，放弃是不是可惜。当然我说的是重新定位的问题，也是不愿意定位后重新走一遍，一来太费时间，二来如果Z轴再降低，失去作品本来的要求

sxyu98 · 发表于 2017-8-10 05:16:27

袁明清发表于 2017-8-9 14:24
7 P0 [( Y m$ ~6 u; F g把原点的机器坐标先截个图保存。这个很简单但很有用！

这个真没有试过，谢谢指导

sxyu98 · 发表于 2017-8-10 05:26:13

本帖最后由 sxyu98 于 2017-8-10 05:47 编辑

zhangsun20 发表于 2017-8-9 17:38
* {: s2 a- _# V4 y$ c/ E! {重新开一贴，来讨论下你这图深度5MM以上了吧，你这图昨天我雕刻个4MM的，看看& ^1 f1 y3 F# ?. c% L4 a" U% y
' z& ?5 q8 z$ ?6 Z0 o+ T1 R
5MM以上是个分水岭。

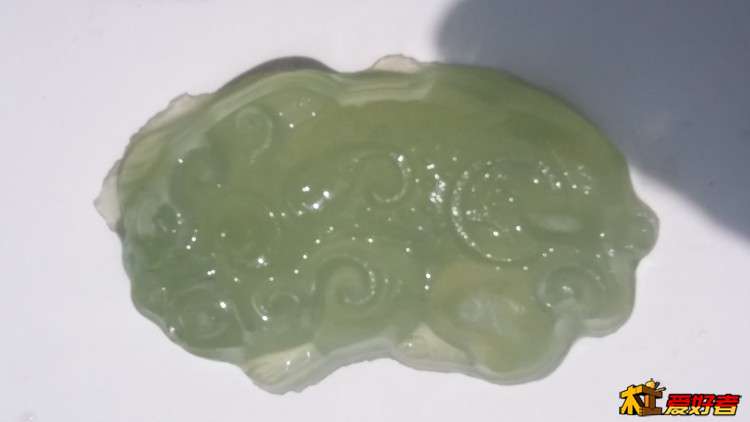

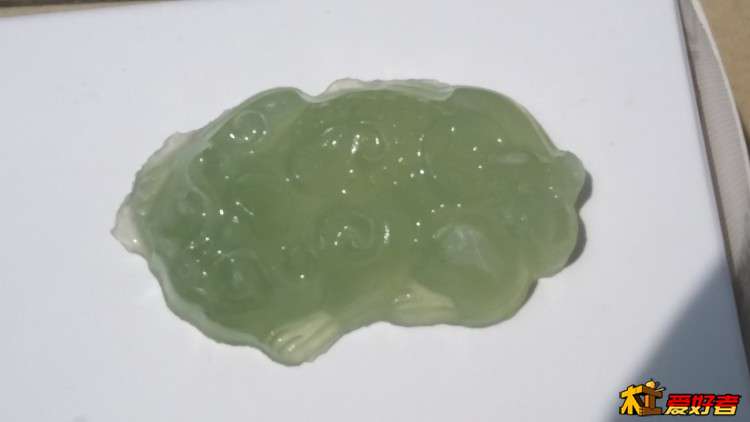

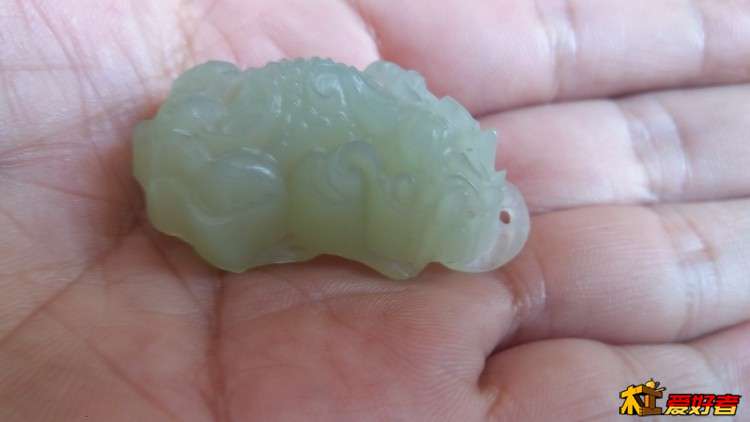

我雕刻成的是这样的，自己修改精雕图后雕刻的，原来前面的铜钱太大，容易碰掉，所以取了，现在看，又不方便打孔，下一图把铜钱改小了。刚下机，没有整理和打磨抛光，可以看出原来轮廓切割留的太薄了，所以出现意外。图不一样，雕刻深度10MM。有问题可以继续探讨，谢谢。

sxyu98 · 发表于 2017-8-10 05:49:49

zhangsun20 发表于 2017-8-9 17:38! P$ k+ W/ A4 y
重新开一贴，来讨论下你这图深度5MM以上了吧，你这图昨天我雕刻个4MM的，看看
& m: g$ N/ v/ H1 U) L; Z6 |
% Z# i. E9 ? r9 a4 V; D5MM以上是个分水岭。

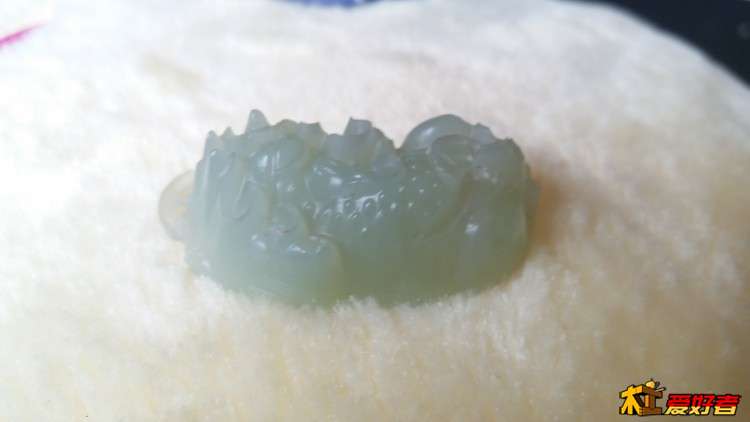

以前雕刻是这样的，14MM，太深了

sxyu98 · 发表于 2017-8-10 05:58:31

╰●-●╯ 发表于 2017-8-9 18:28
$ [1 [% {: J' q如果配备机械原点的话就不需要这样了，如果控制系统是维宏的话就更简单了。

嗯，有道理，关键是物件和夹具已下机，需从头再来

sxyu98 · 发表于 2017-8-10 06:06:57

哈哈，都以为是定原点搞这么复杂，其实我自己做的自动寻边对刀仪是完全自动找原点的，现在的问题是物件和夹具已下机，在原来的半成品上重新定位，想想看，简单吗

wjl992006 · 发表于 2017-8-10 07:50:47

rockliu · 发表于 2017-8-10 07:58:10

路过学习

铁刀 · 发表于 2017-8-10 08:30:36

zhangsun20 发表于 2017-8-9 17:38* {6 C; N8 a: ~
重新开一贴，来讨论下你这图深度5MM以上了吧，你这图昨天我雕刻个4MM的，看看0 |2 E8 x" b, Z' c% w+ s
" W2 g7 ]; ^1 Z
5MM以上是个分水岭。

这个用什么刀，细节好模糊

竹叶石721 · 发表于 2017-8-10 09:48:01

如果什么都没有了的话您的这个方法也算是个补救的法，快雕完了弃之可惜了。但问题是重新夹再上机，您重新定的原点很难和已经雕出作品的点100%重合，差之毫厘后期的工作有难度了。特别是z轴，宁浅勿深，浅了还能修，深了就无法补了。我有一块10多公斤的玉料也是雕到一半断电下机了，一直没找比您说的更好方法，现在还放在那里。希望那位大师还有什么比这位仁兄更好的方法吗。

sxyu98 · 发表于 2017-8-11 06:48:35

同病相怜，知音呢。理论上讲，重新定的原点很难和已经雕出作品的点100%重合，但实际看，我重新标的点，都是0.2MM的小点，只要重新定位后，调整到雕刻刀能和这些点重合，可以说方位的问题基本就解决了。还有个重新开始雕刻的点和Z轴高度的问题，一是把刀精准定位到上次的停止线，然后手动走到原点，看距离，再在刀路中查到改点，开机时选择从“这里开始”。二是软件中查到改点的Z高度，物件上逐步调整。
