改造方茶几

xiongyw · 发表于 2011-1-31 20:34:07

本帖最后由 xiongyw 于 2011-2-1 23:25 编辑

六块板子已经修好了（见楼上），比较满意。长75cm，宽94mm，厚36mm。

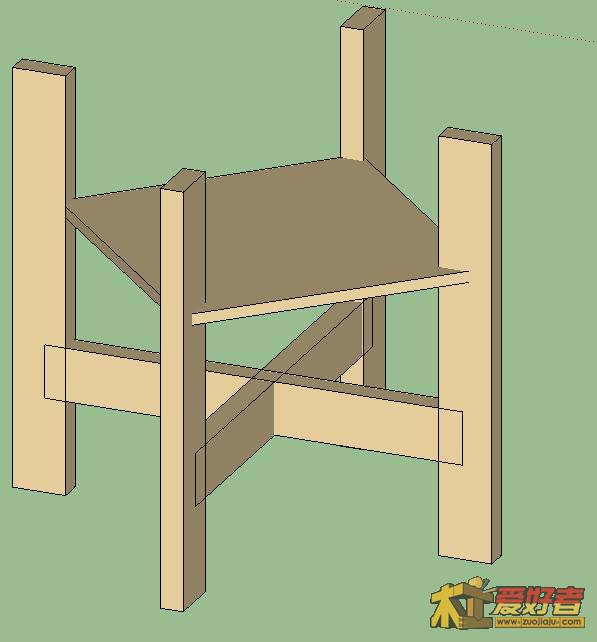

现在考虑的问题是结构。。。考虑到茶几在家里的用处不大，我打算把茶几做高，做成桌子，高度74cm，而且板子的长度正好。在这种情况下，感觉二楼的那个样式，其结构不够牢固，缺牙子，两侧对挤压或拉扯作用没有抵抗。。。如何在现有六块板的基础上做出一个结构稳定的桌子？损伤了不少脑细胞之后，想到了这样一个结构（学习了下SU，瞎画的示意图）：
下面用十字枨，上面加一张单板（背面垂直于纹理加三条支撑），
最上面放玻璃桌面（图中未画）。

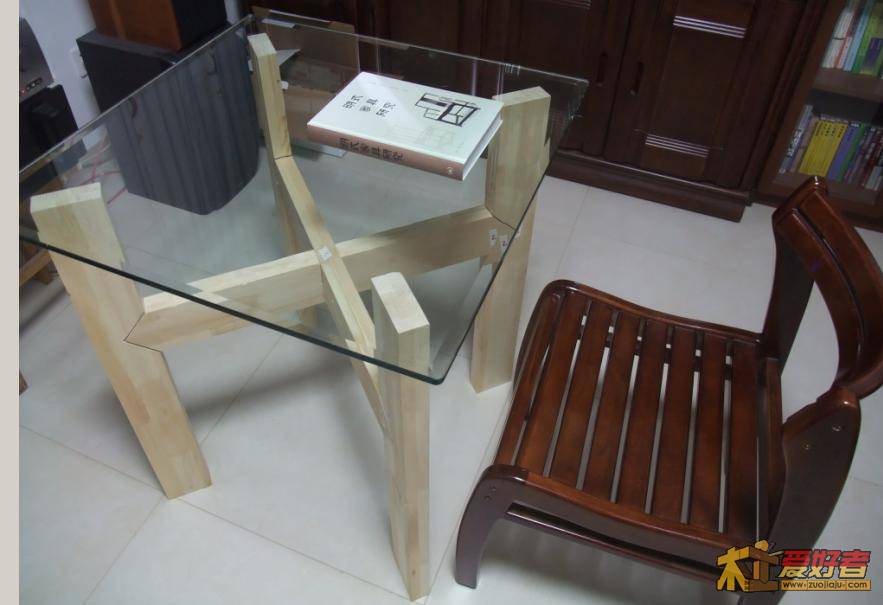

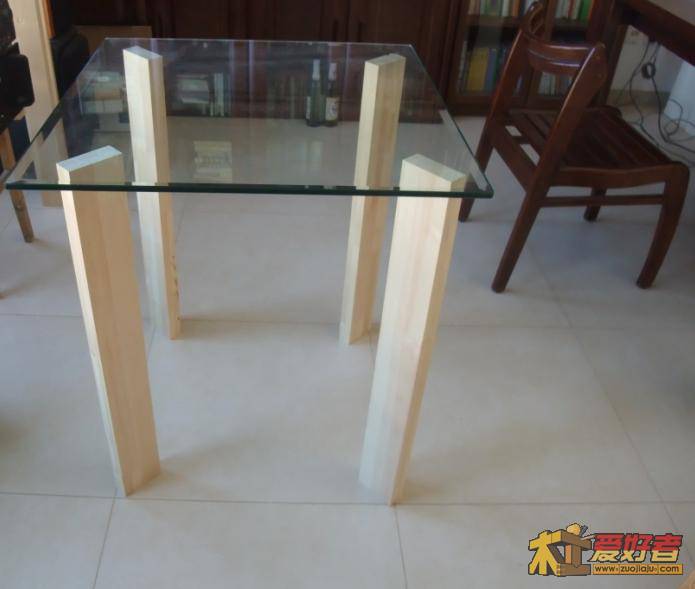

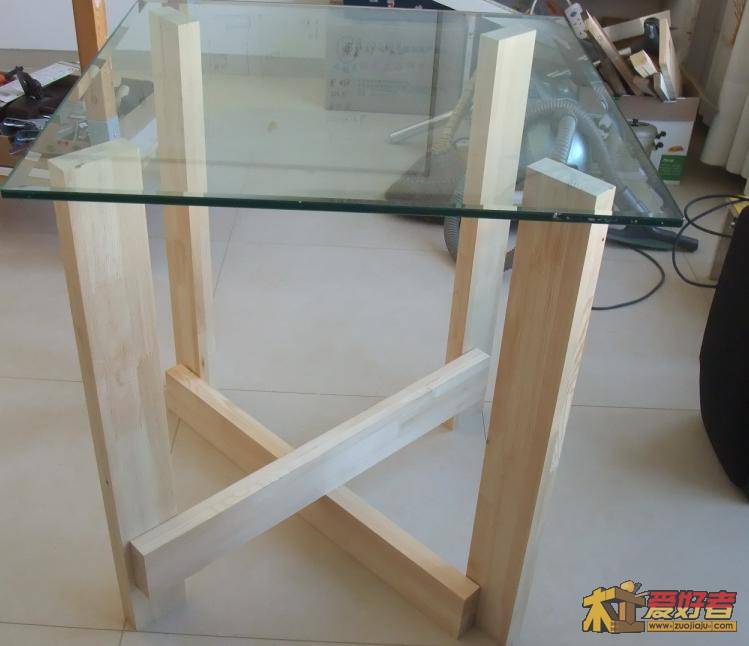

实物摆出来的样子（十字枨未到位，隔板还没有准备，镜钉已在手，没有摆出来）：

请大家给点建议。

xiongyw · 发表于 2011-2-1 12:39:33

回复 xiongyw 的帖子

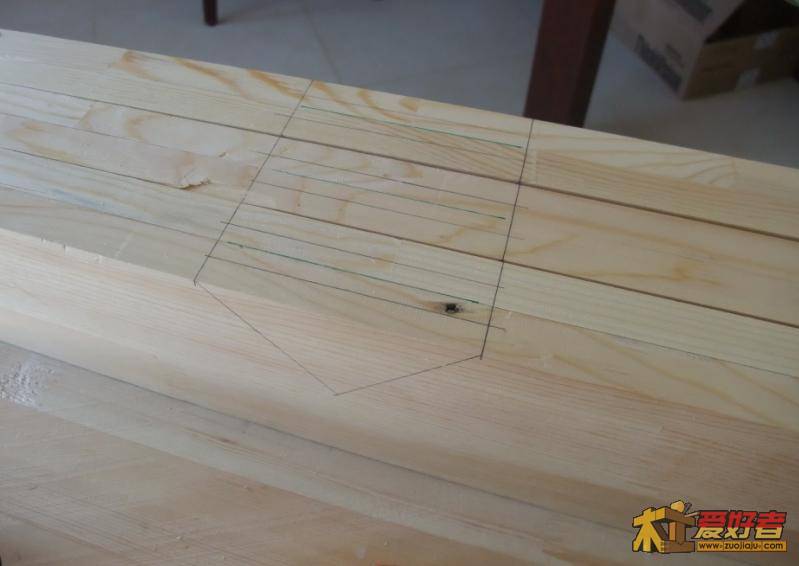

开始做十字枨，划线：

十字枨和立柱的结合打算采用双面格角榫。。。目前没有想好的是隔板如何与立柱结合。。。

xiongyw · 发表于 2011-2-1 16:24:34

本帖最后由 xiongyw 于 2011-2-1 23:52 编辑

回复 xiongyw 的帖子

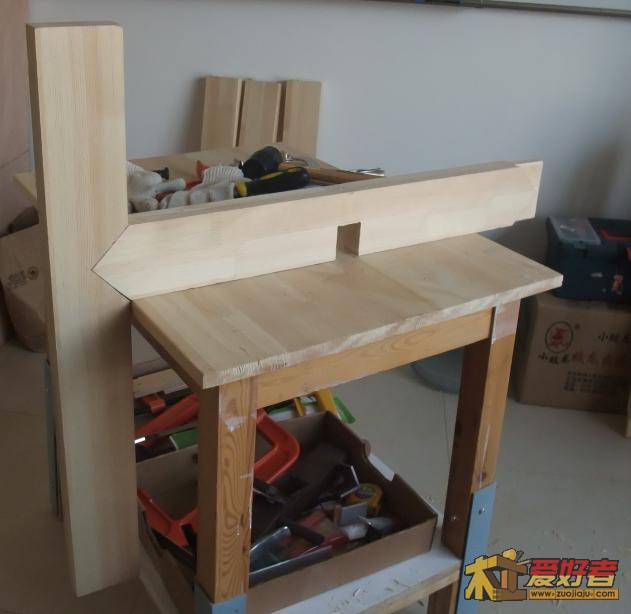

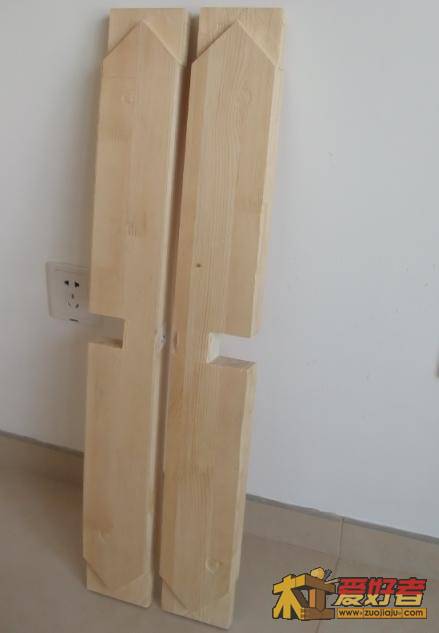

上午把十字枨做好了。

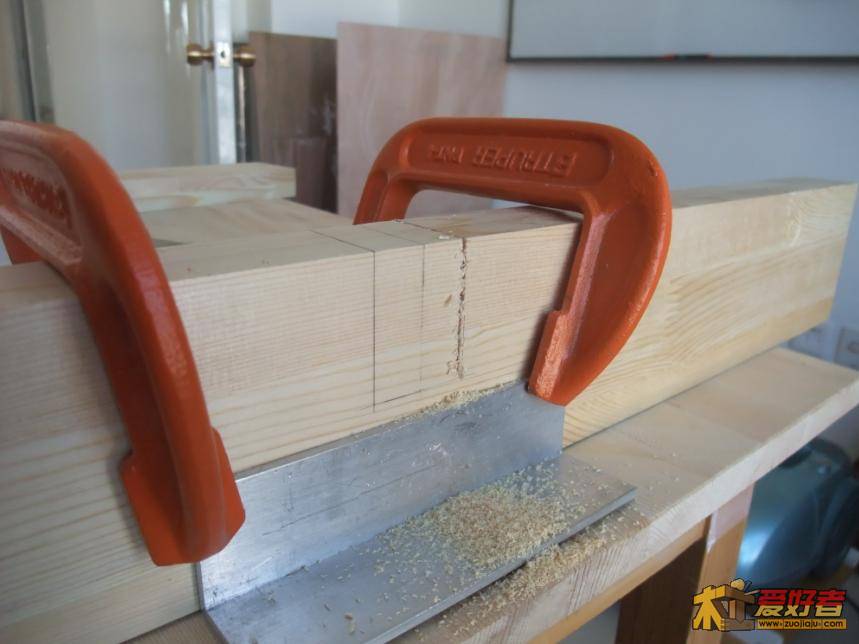

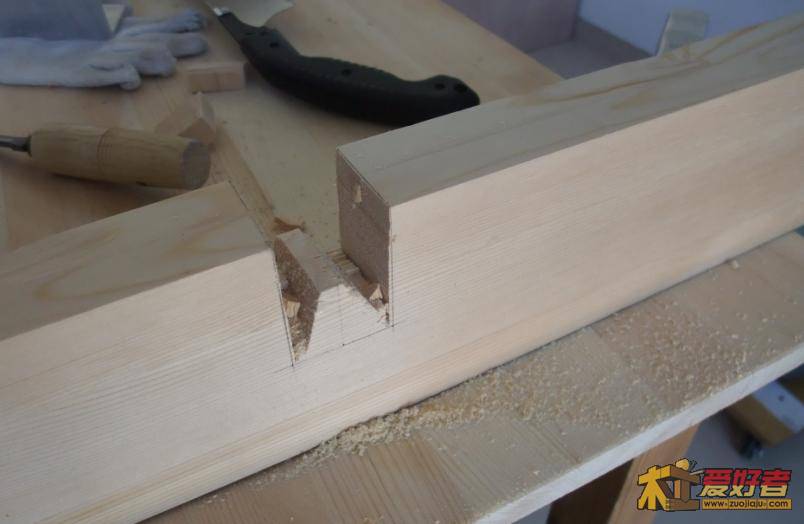

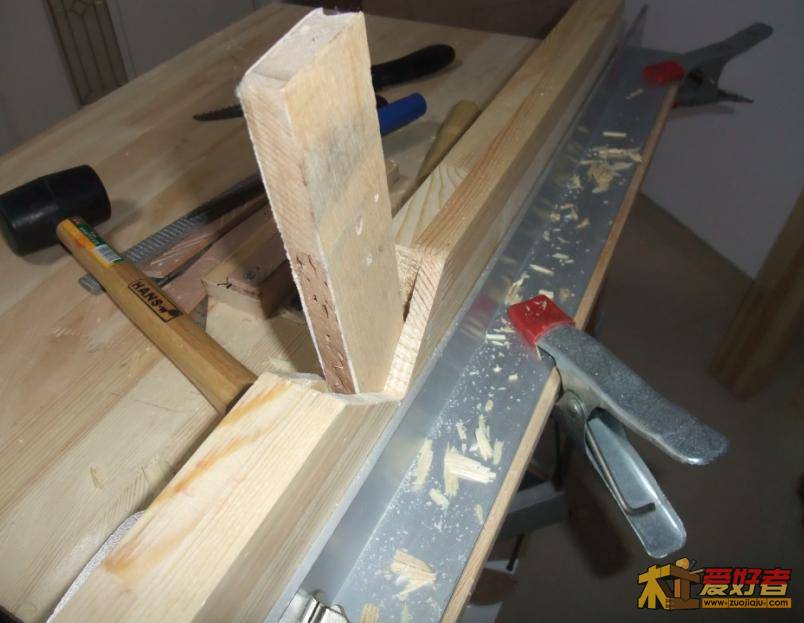

如下图，依次上锯子，凿子，木工锉和金工锉：

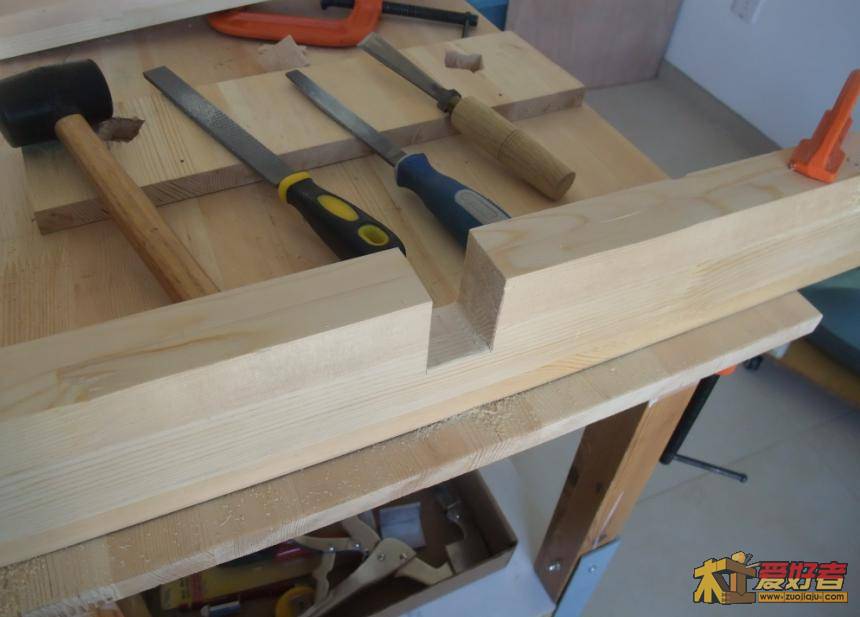

试一下宽窄是否合适：

看看结合后角度正否：

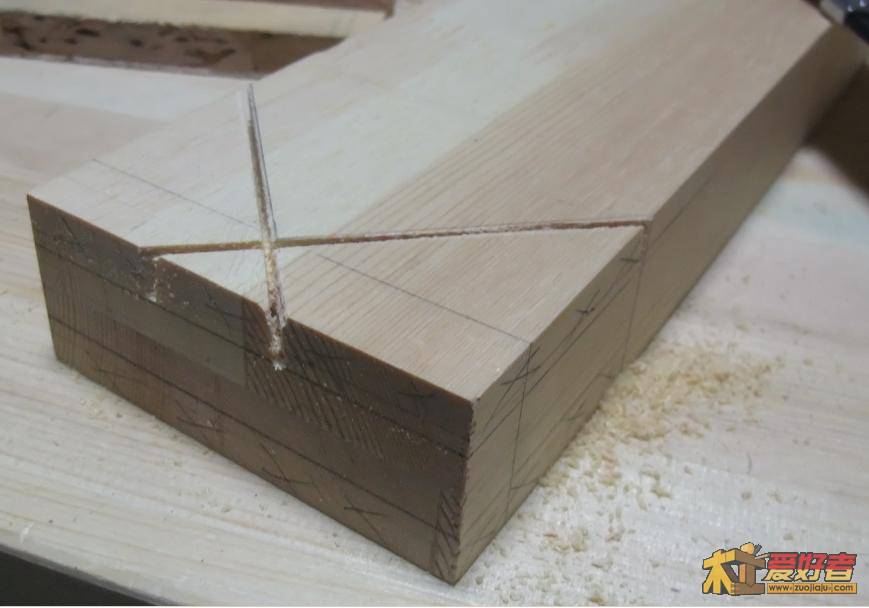

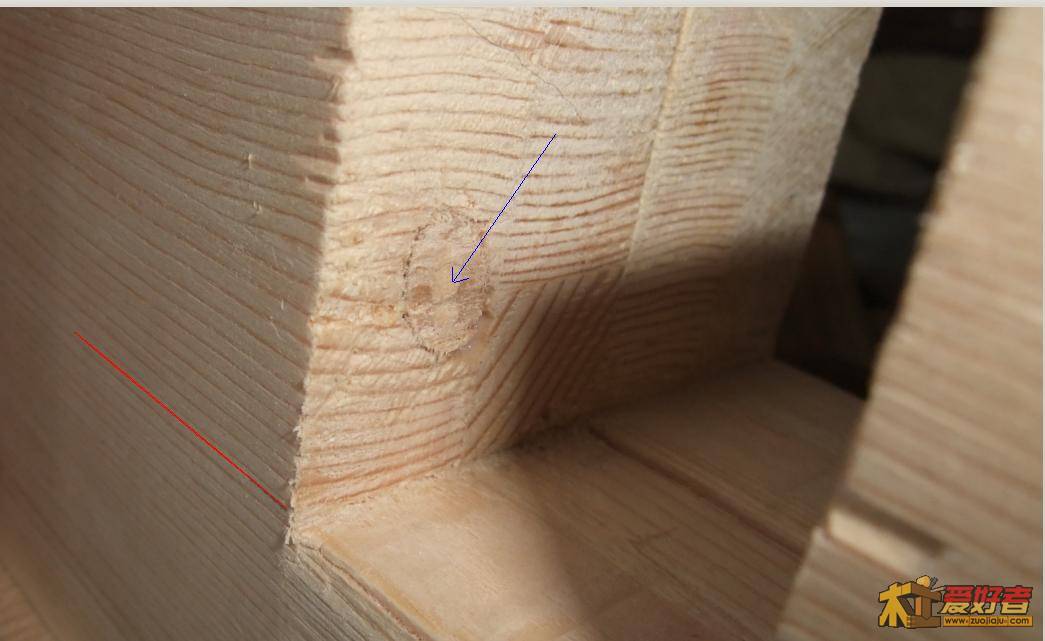

这里发生了一点小悲剧。。。教训。。。我原先的
想法是留一点余量，搞过盈配合，这样结构嵌得牢，
不想在试拍的过程中，由于过盈太大，有一块木头
边开裂了一条口子（如下图红色线条所示），只好停止，
在此处栽一颗圆榫（蓝色箭头）以作亡羊补牢。。。
教训大家可以总结下。。。

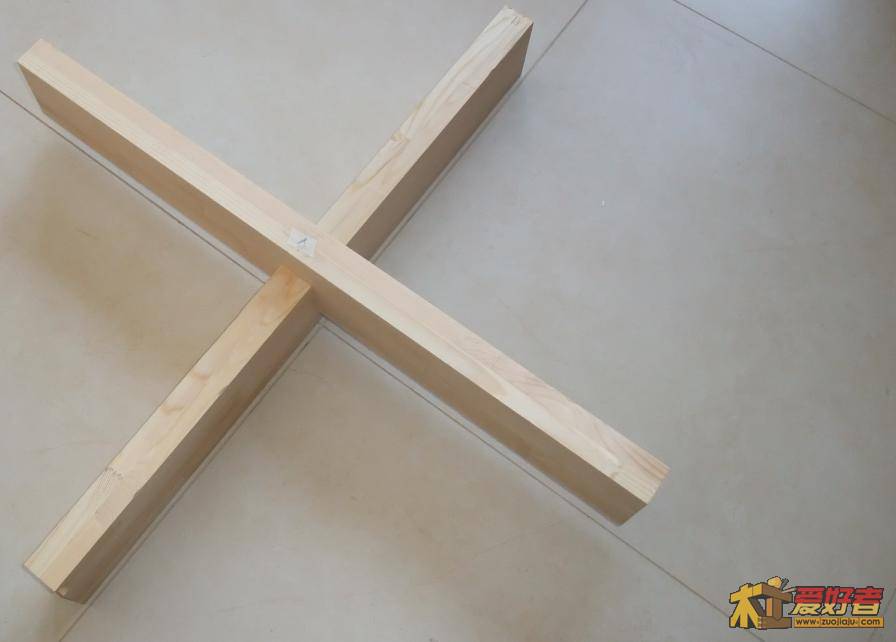

然后采用过渡配合的搞法，拍下去以后的情况：

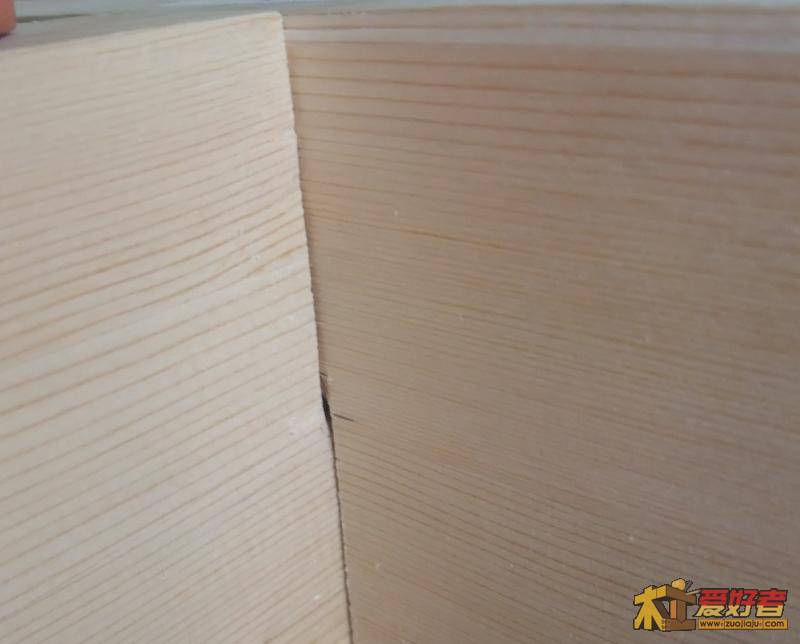

细节可以看出还未能做到严丝合缝：

十字枨目前还不粘上，要分别开格角榫。。。所有木板也不
倒边，待榫卯都弄好了再倒，这样制作过程中对棱角的不太
严重损伤（对我等新手磕磕碰碰是难免的）最后都会倒去。。。

小书房 · 发表于 2011-2-1 17:02:24

非常不错，活儿干的干净利落，严谨认真。

只是这六根木条的结构组合在受力上有些不合理，要再加两根木条就好了。

大米饭 · 发表于 2011-2-1 22:03:08

本帖最后由大米饭于 2011-2-1 22:14 编辑

看起来非常有意思。
全木的就更好了，
不喜欢指接板，
不喜欢玻璃，
因为我要拍桌子，搁腿。
腿也喜欢4X4cm,5X5cm的方料，
或者小原木，
也有七八厘米直径的老木头也可以，
再大不合适了，
开裂也无所谓。
去皮，打磨光滑。

鞭炮声会干扰工作，
建议放弃电动工具，
或者还是休息吧。
我在做菜，
被楼下的小屁孩吓到了，
不定时放小划炮，
被我一顿臭骂，
估计是小孩压力太大，
放炮释放压力。

xiongyw · 发表于 2011-2-1 23:29:17

本帖最后由 xiongyw 于 2011-2-1 23:44 编辑

谢谢楼上两位的鼓励和建议。我这是节前没有买到木方加上中途变卦（指结构变化），在现有的材料基础上练练手。。。每一项新内容，实际操作过程中都有新收获（即教训，呵呵）。

下午睡了一觉已是7点，吃完晚饭后开始准备做格肩榫。

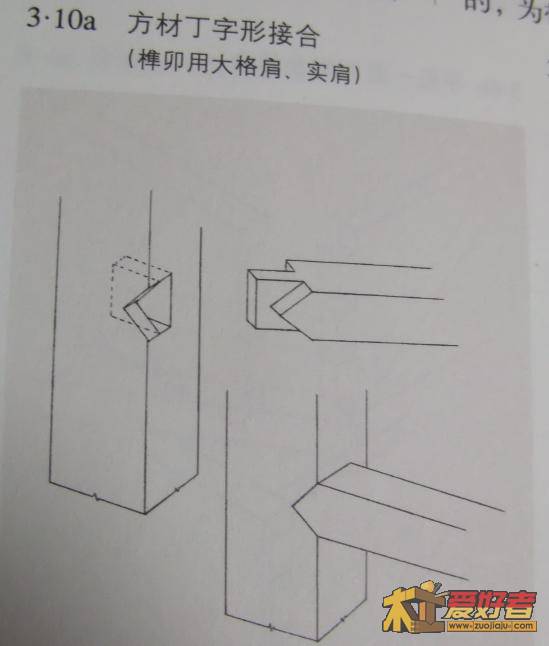

参考结构来自王老先生的《明式家具研究》,一点变动就是我要做成双面格肩的。

榫头的厚度大概要板厚的1/3多一点，最后取16mm，这样两边格肩

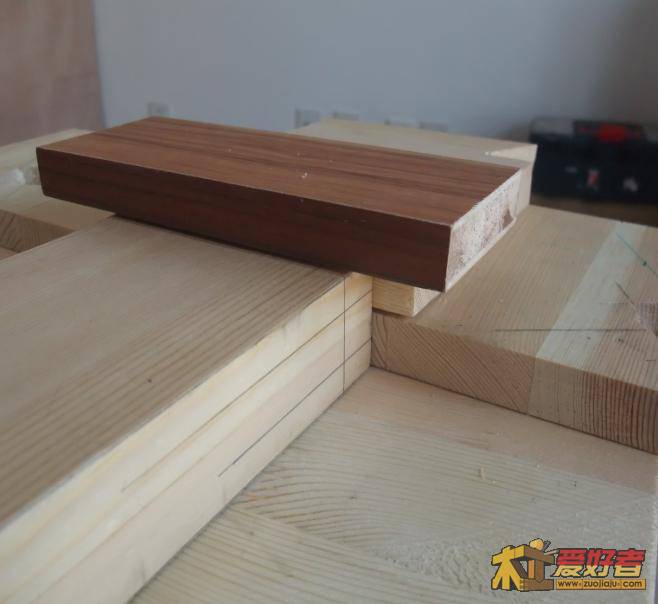

的厚度各为10mm。为了方便划线（板子厚度方向不好量和画），
钉了两块小板，厚度为26mm，可以辅助画线，还可以在锯的时候放在
板子旁边作为指示器以免锯得过深。

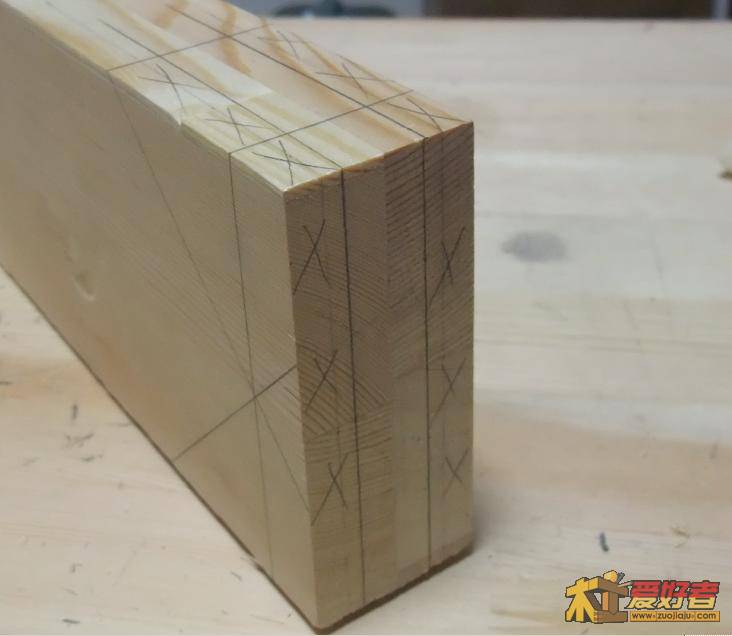

端面划线的结果（中部的直榫比格肩的顶端长出来10mm左右）：

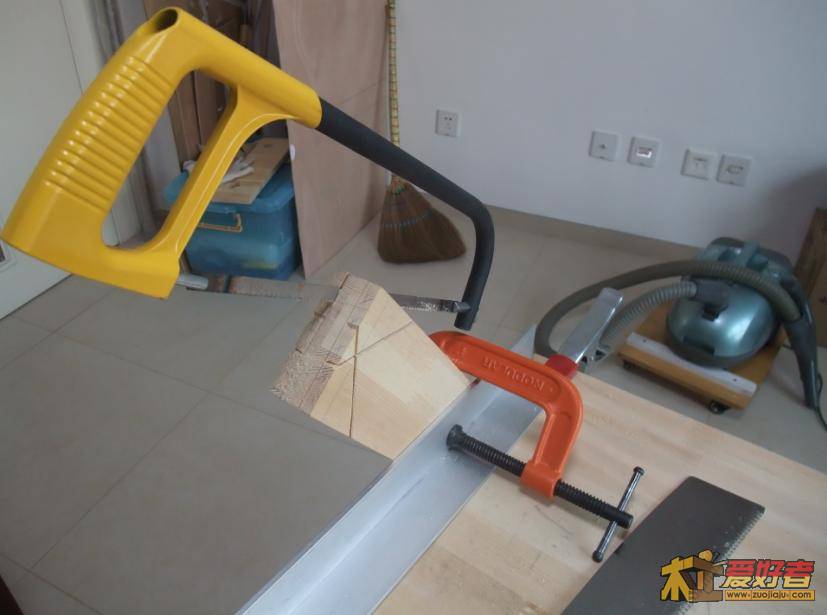

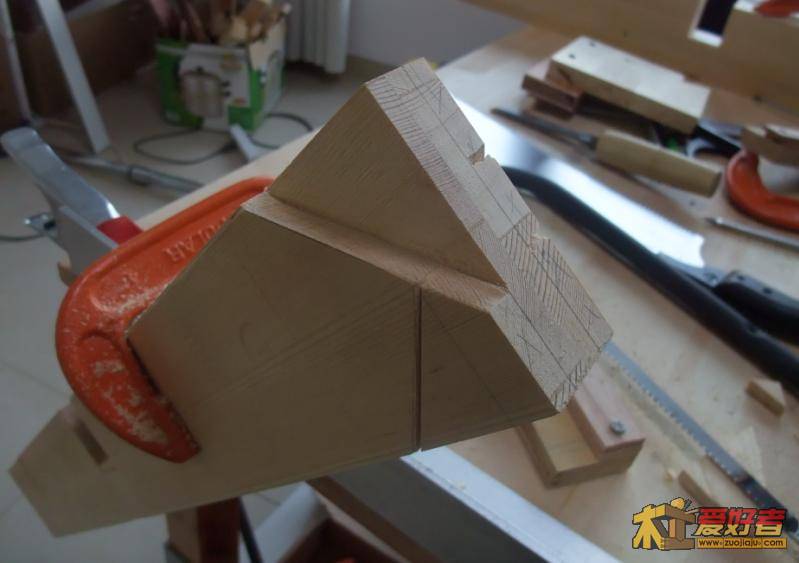

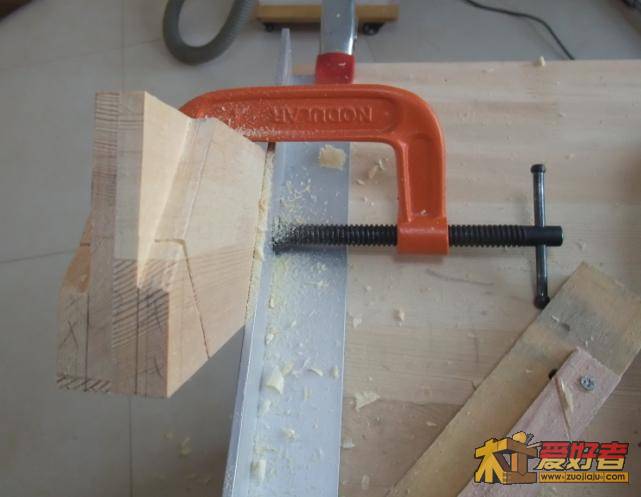

上锯子。为了最大限度地保证精度，具体的过程是这样的：
先拿划针沿着铅笔线内侧1~2mm处化出印子；
然后用金工钢锯在印子的基础上开槽；
最后用三倍锯慢慢锯到划线的深度。

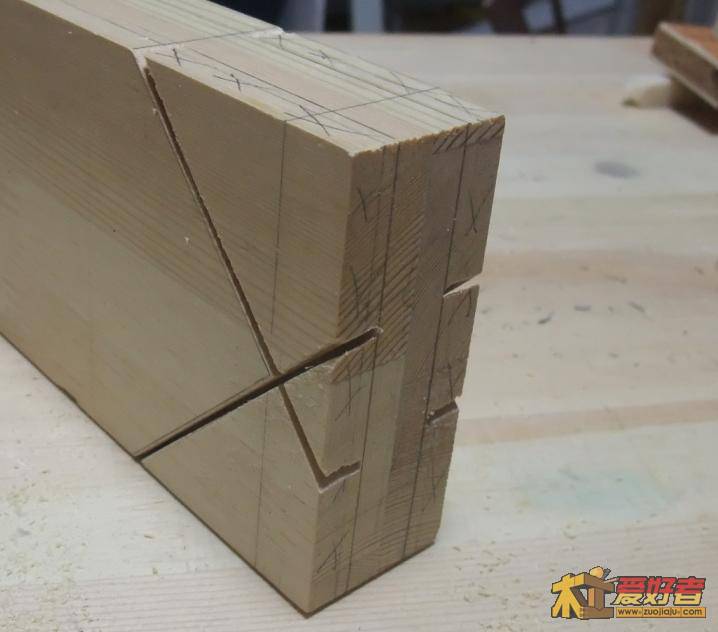

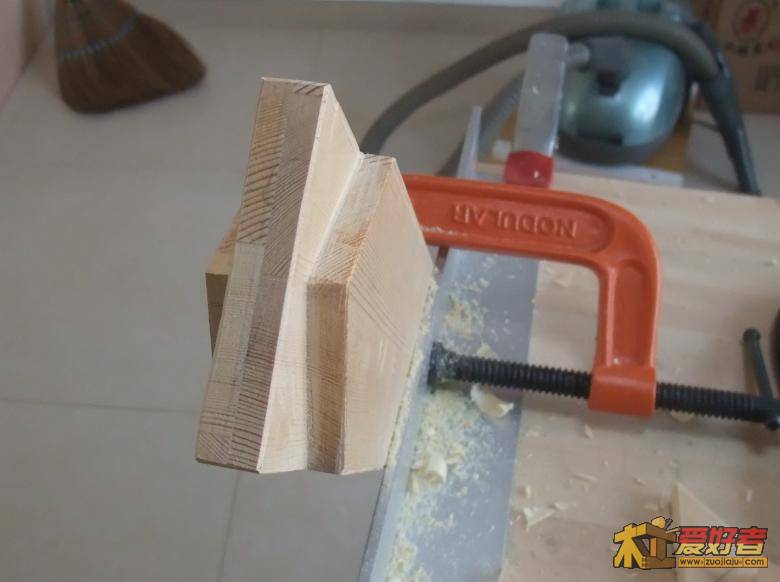

双面锯过了，沿纵向还差两刀（明天有机会就继续）：

xiongyw · 发表于 2011-2-2 17:14:25

本帖最后由 xiongyw 于 2011-2-2 17:40 编辑

划线的工具也汇报下。

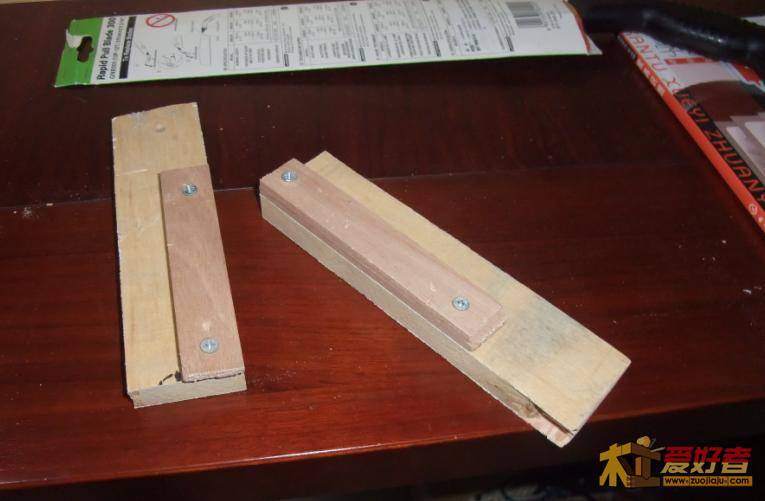

每次用尺量不如做个小工具好控制一致性。这个用来画方榫长度，
大约10mm，不用那么精确。

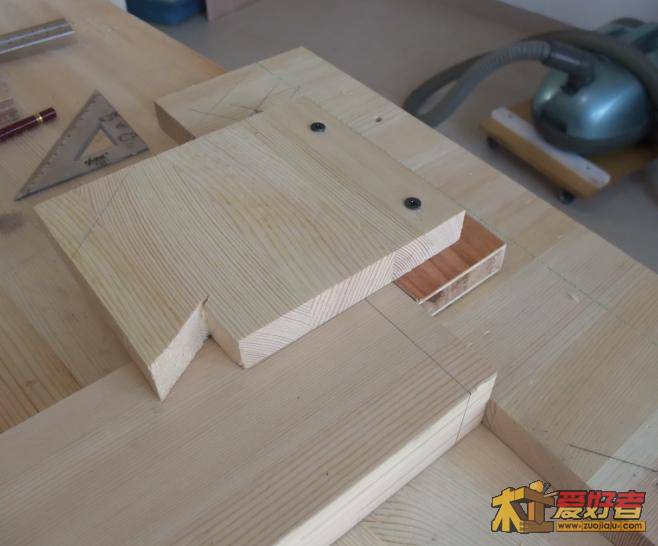

同一个工具，翻过来就可以定位格角的起点（我那个带45度角的尺子
不好使，直角也不直，便宜无好货）。

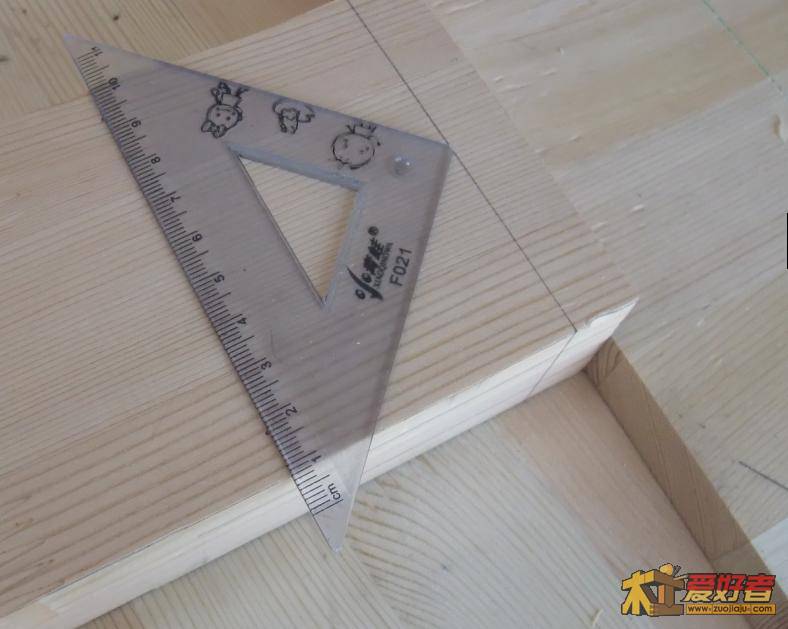

端线定了以后，用小领导的直角尺用来画格角线：

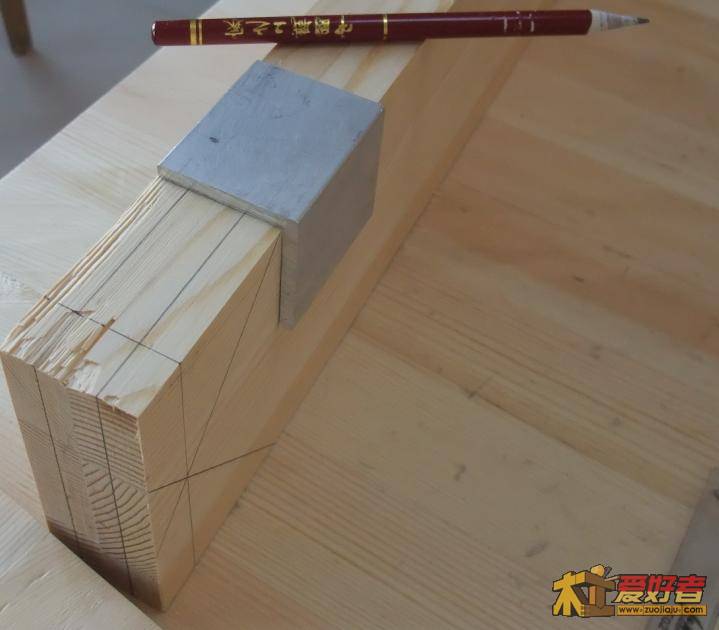

用小的角铝(40x40x4mm，长5cm）画拐弯的线：

当年上画法几何课（转眼20年过去了）都没有这么认真过。。。

xiongyw · 发表于 2011-2-2 17:21:52

本帖最后由 xiongyw 于 2011-2-2 17:43 编辑

四个双面格角榫头，今天早上做好了。
一步一动，开始：

一个角：

两个角：

三个角：

四个角：

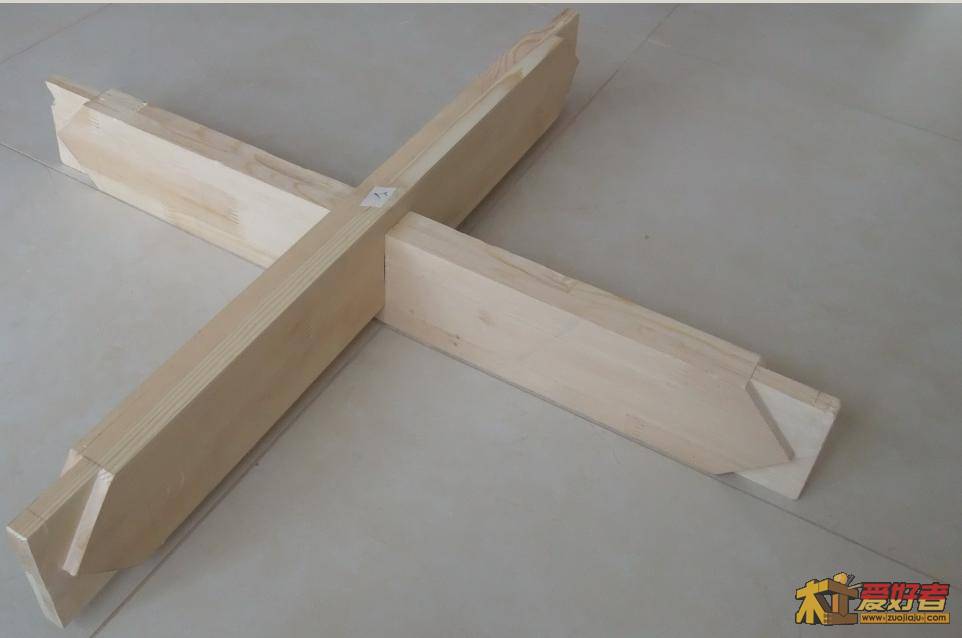

全部做完了的样子：

摆一摆：

过程中使用了三倍锯，钢锯，金工锉，还有凿子。钢锯和三倍锯
交替使用，金工锯开路，三倍锯完成主要工作，遇到歪偏是
再上金工锯修整锯路。总之是个细致活，下功夫总能弄得像
个样，干这些活我一共花了2个多小时。
干活时走神或心急，效果就差一些，慢工出细活，就这么简单的道理。

xiongyw · 发表于 2011-2-2 17:26:15

本帖最后由 xiongyw 于 2011-2-4 21:13 编辑

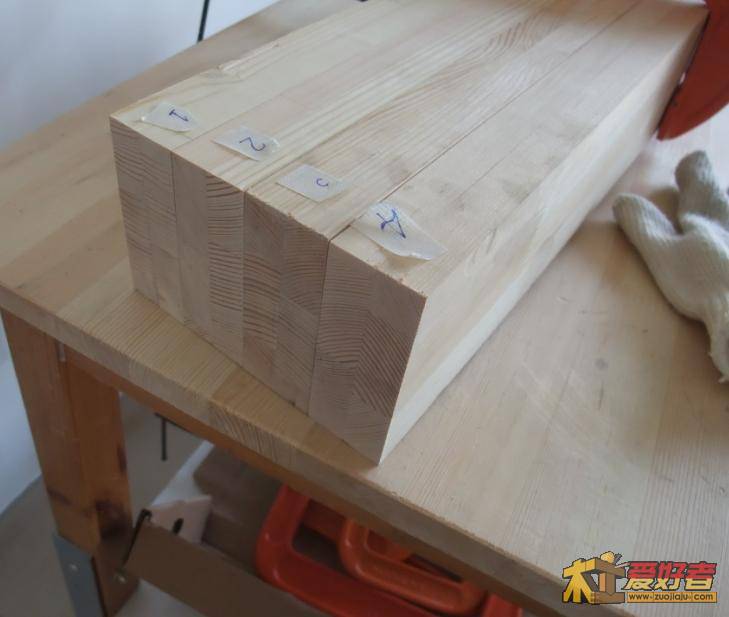

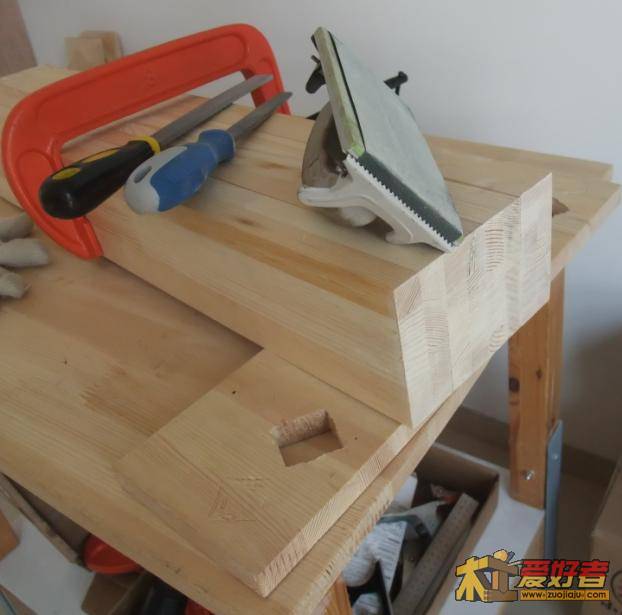

四个立柱，选定了上下以及各自的看面（并贴上美纹纸的标记）以后，再次两头找平（依次上木工锉，金工锉，还有280#砂纸）：

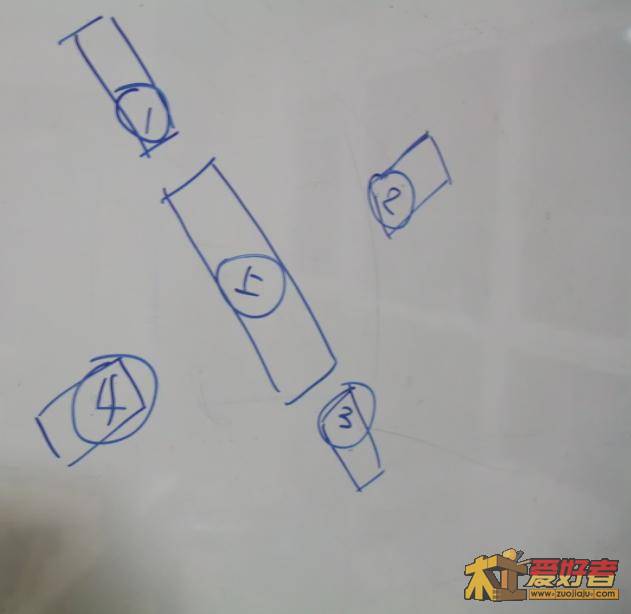

立柱编号的原因是考虑到手工操作，不可能像机械化生产，个体之间不存在差异。所以要每个榫卯各自配对，因此要编上号。立柱摆放顺序也画在白板上：

xiongyw · 发表于 2011-2-4 21:33:15

本帖最后由 xiongyw 于 2011-2-4 21:55 编辑

做卯的过程：先试做一个，再一起做另外三个，花了两天时间。中途把结构又改了，感觉榫卯的强度还可以，就去掉了隔板。上图：

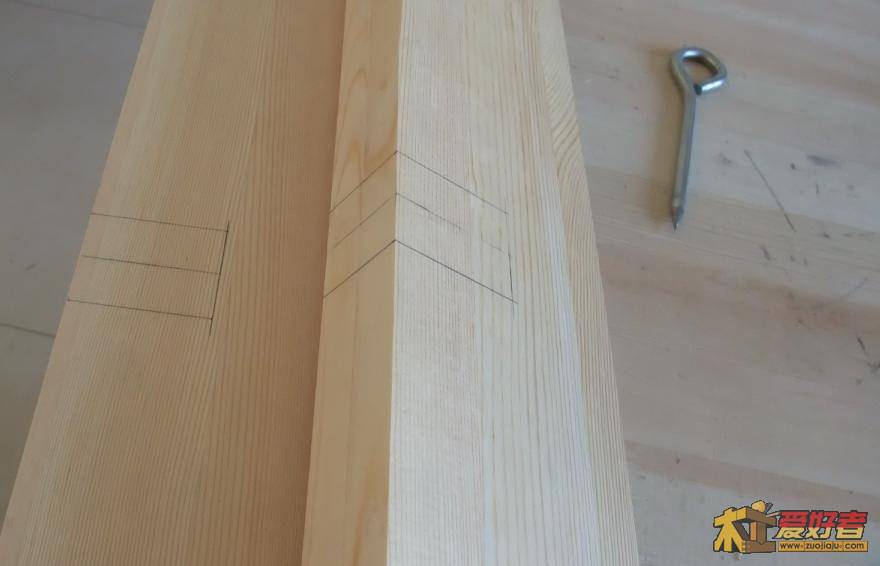

划线：

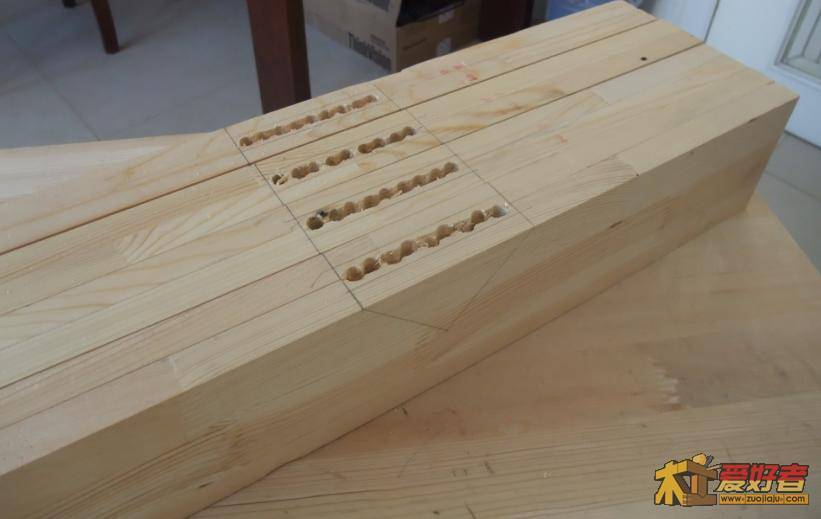

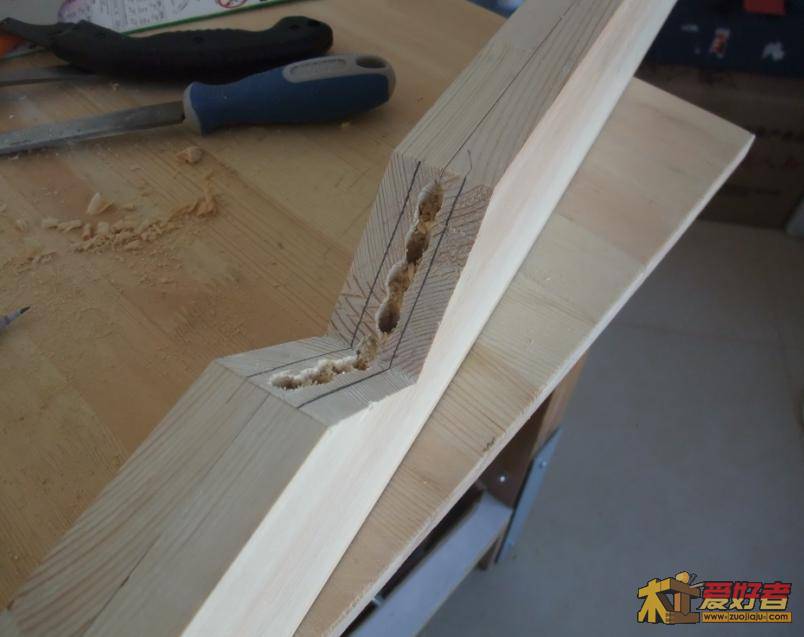

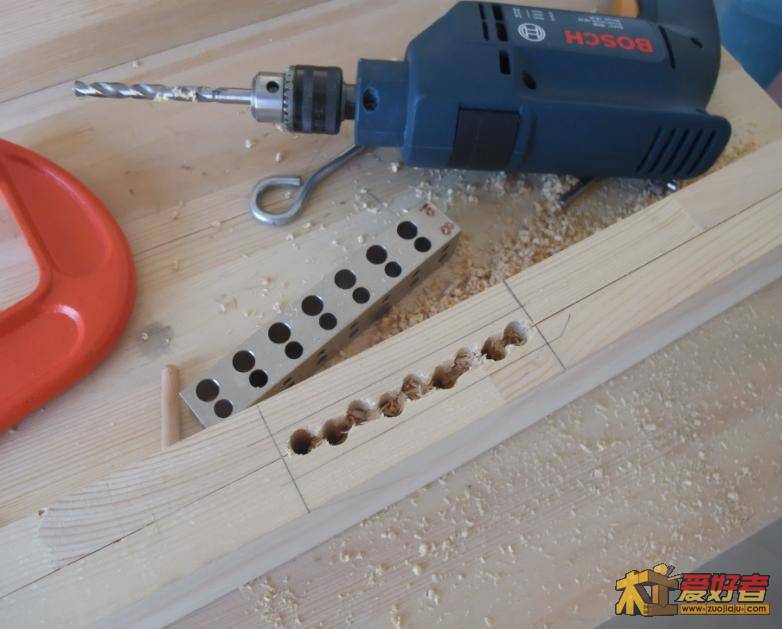

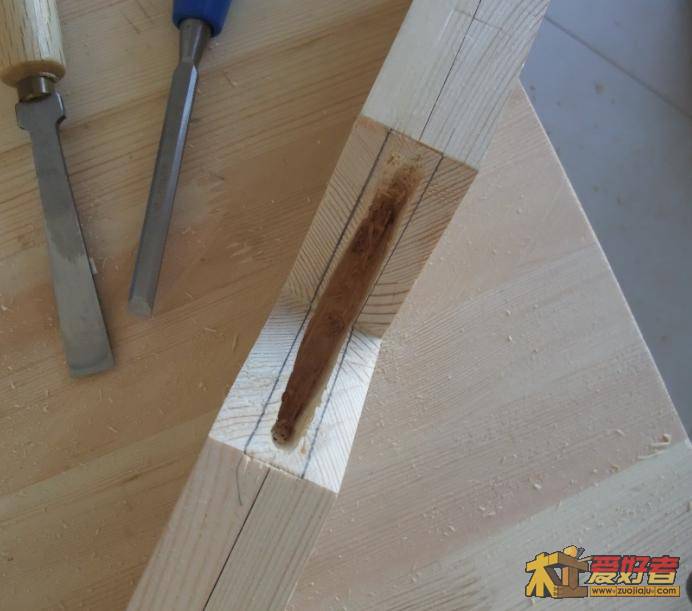

8mm麻花钻先“开道”，因为较深，要保证垂直度，所以用了那个钢疙瘩：

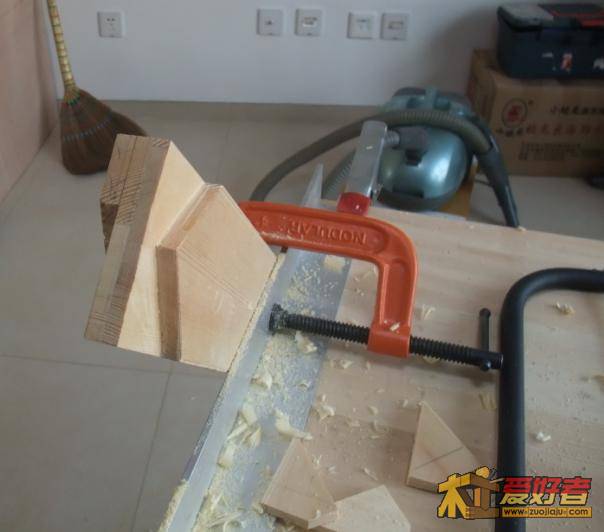

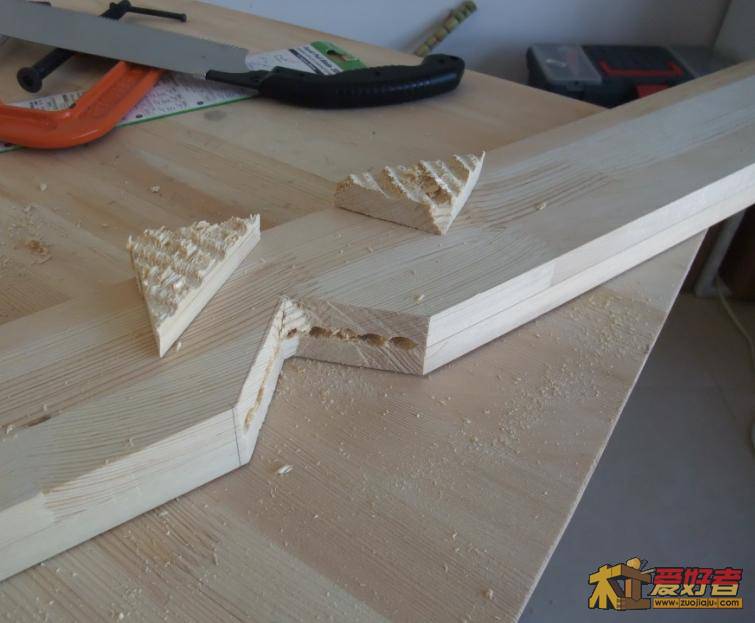

格肩：

肩修平以后再划线：

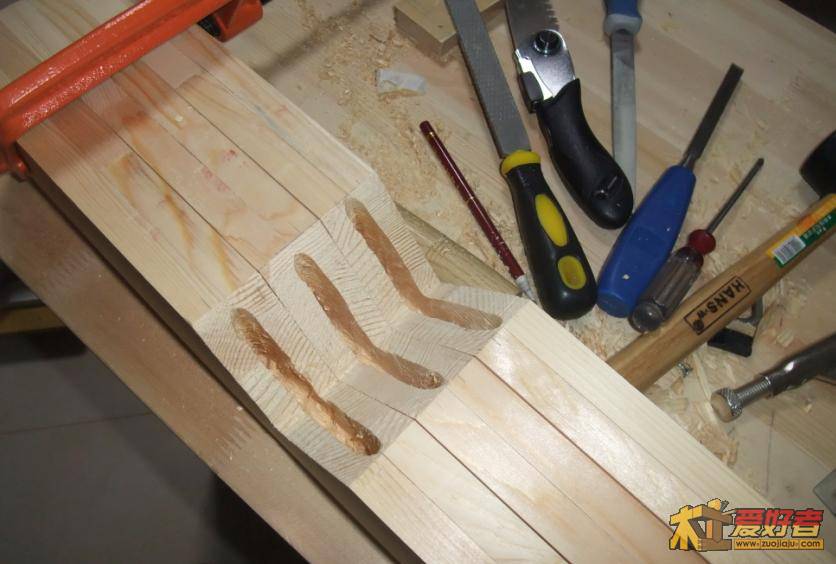

上凿子（两把），矬子等：

用一块16mm厚的板子验证卯的厚度是否ok:

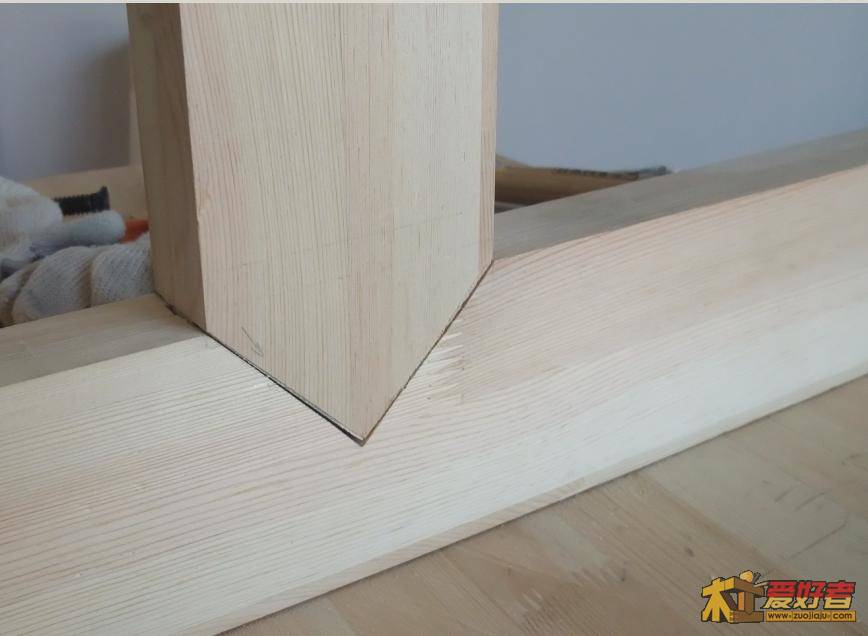

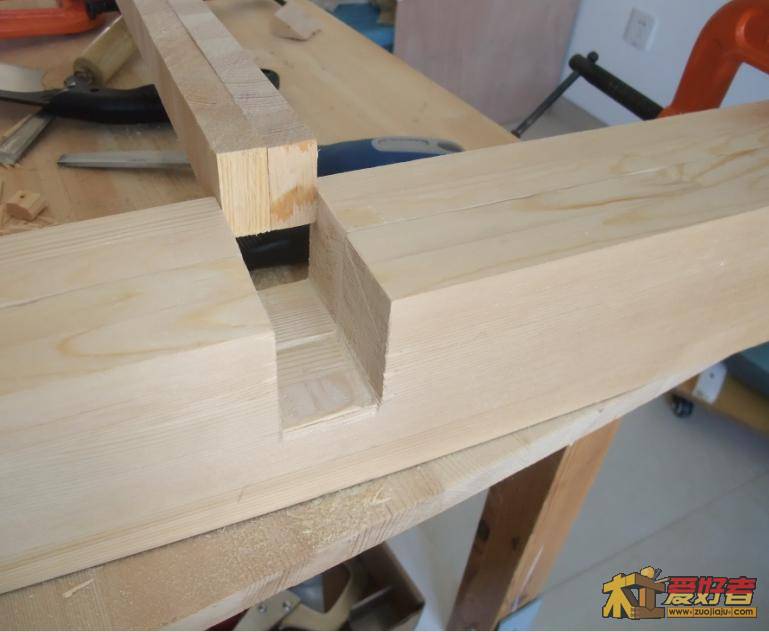

一边修一边试，头一个榫卯弄好了，但是没能做到严丝合缝：

另一面：

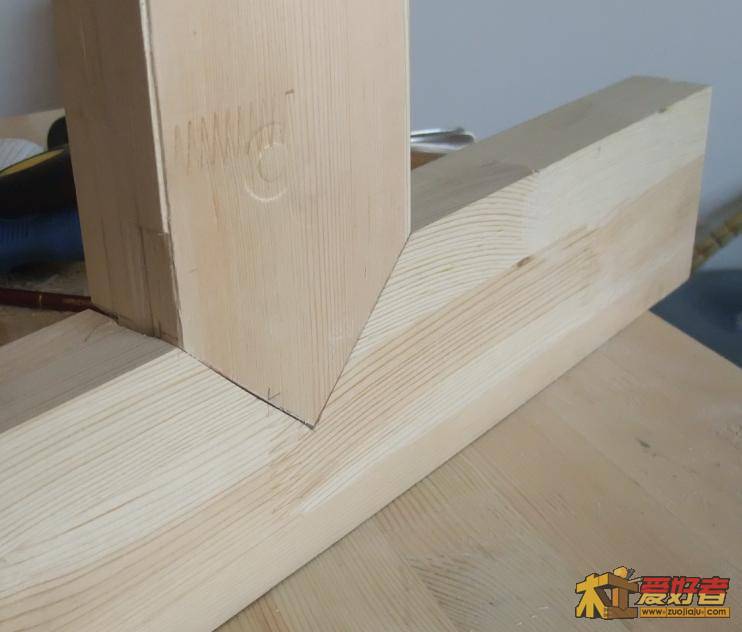

垂直度还行：

剩下的三个一起来，拿10mm的麻花钻再扩一下孔：

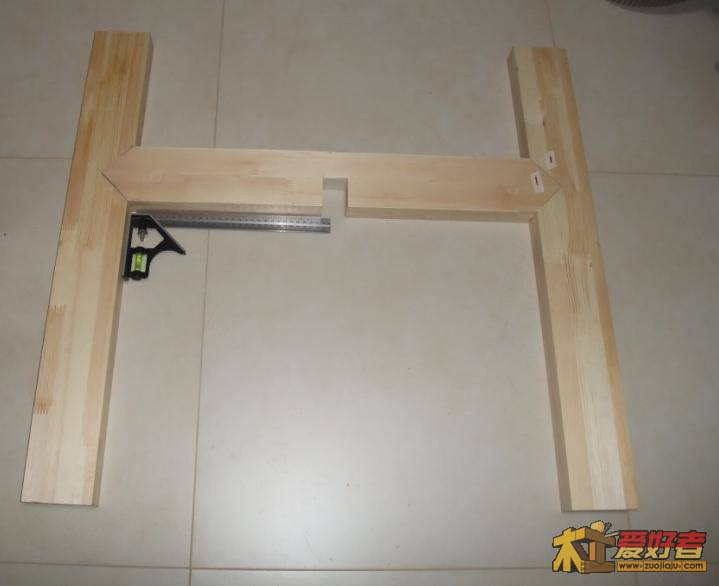

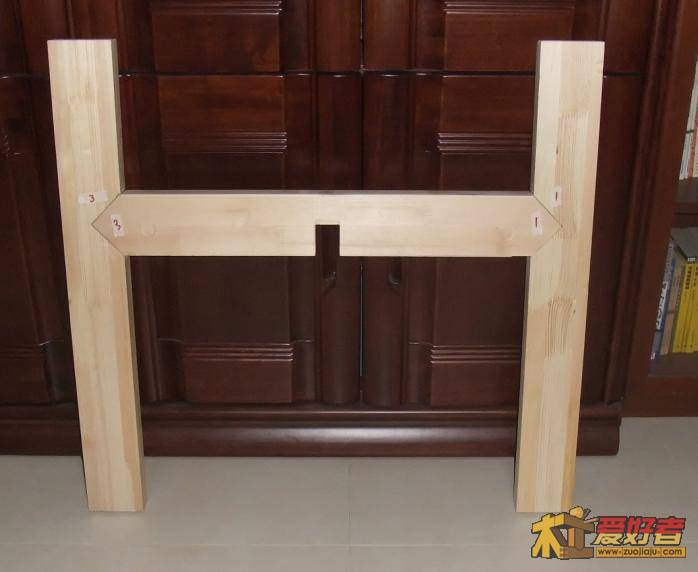

两个榫卯合上了，摆一下：

编上号：

四个都做好了，凑一起摆一下，感觉如果加上胶，结构强度应该还行：

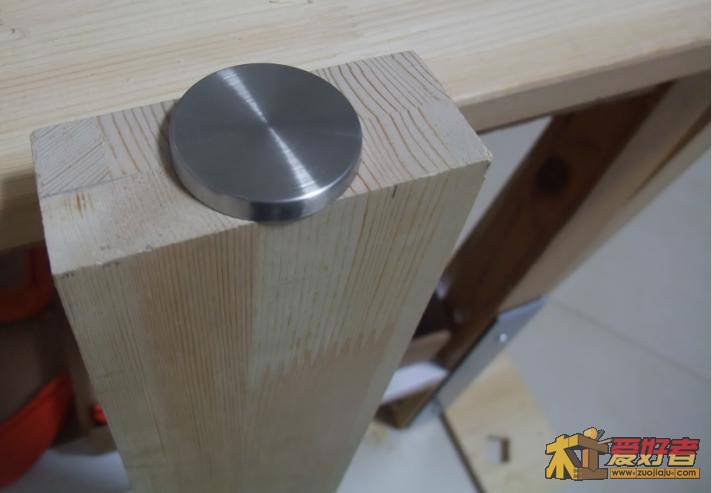

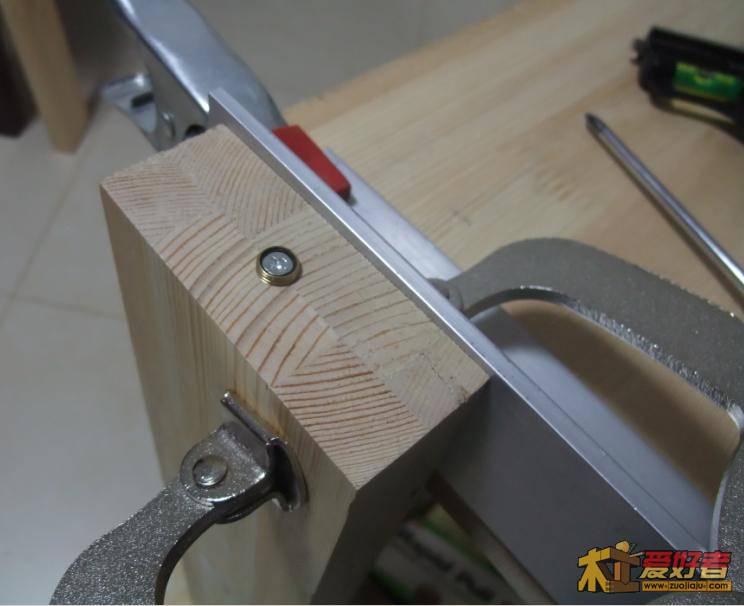

上镜钉（立柱等也不倒角了，这样直来直去也不错）：

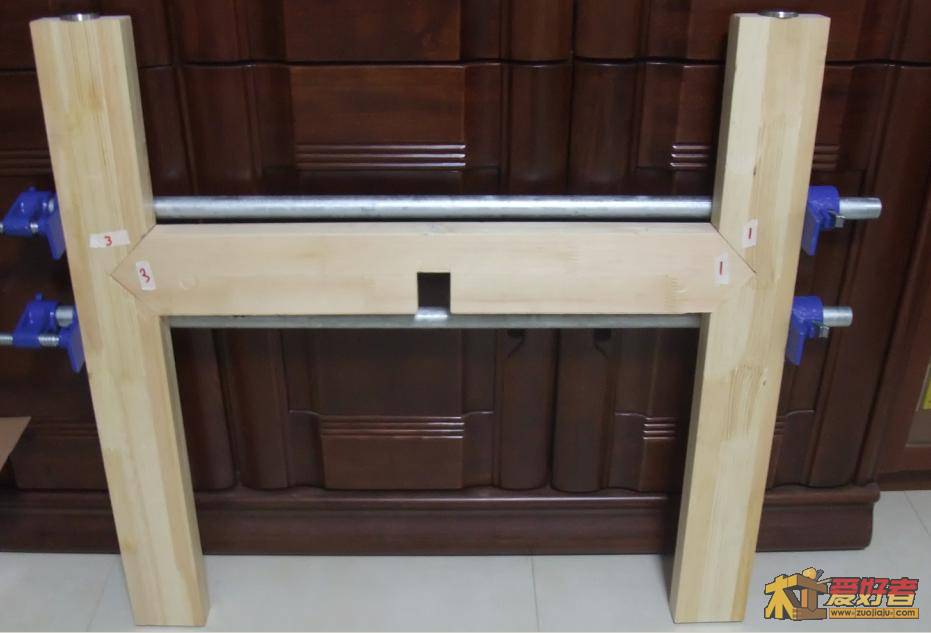

上胶，夹上。两根管夹一起调整可以保证垂直度（通过保证上下宽度一致，这一对左右宽度812mm）:

另一对左右宽度810.5mm，误差还在肉眼不可察、心理可以承受的范围（另外忽然觉得这种结构的一个“优点”就是
两对“工字”的宽度即使有较大的差别，比如说10mm，也没有什么大问题）：

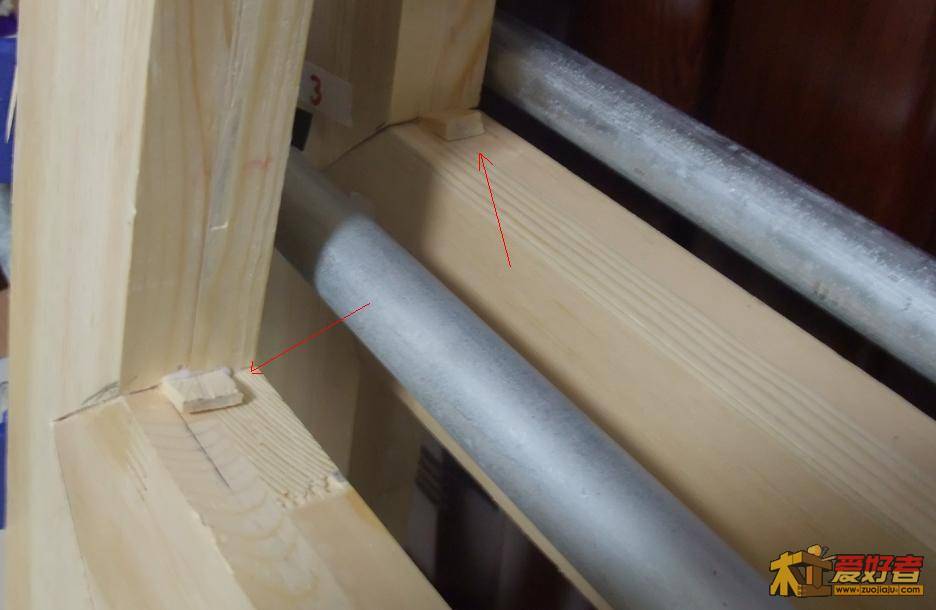

由于榫卯不能做到严丝合缝，在四个榫卯上加了楔子，已期增加结构的强度。

明天这个时候就可以组装在一起了。。。

jlp2049 · 发表于 2011-3-26 19:57:30

手艺不错啊！

胖老头 · 发表于 2011-3-26 21:24:24

手艺还是不错地！

bb1313 · 发表于 2011-3-29 10:50:02

思路严密，学习学习

tbggbt · 发表于 2011-5-13 22:06:06

做得不错，板样哈

无为之名 · 发表于 2011-7-12 15:56:03

期待成品，玻璃台面是用无影胶（UV）胶水粘上吗？
