DIY旋风集尘器

infocn · 发表于 2017-7-31 02:47:04

hrkhjc 发表于 2017-7-30 22:30
9 G' |$ R/ L+ T+ i$ r4 w厉害

谢谢

infocn · 发表于 2017-7-31 02:47:43

陈大亨发表于 2017-7-30 22:39 9 S# ^" e' K) T" @3 l8 S8 R
动手能力强

谢谢

infocn · 发表于 2017-7-31 03:19:34

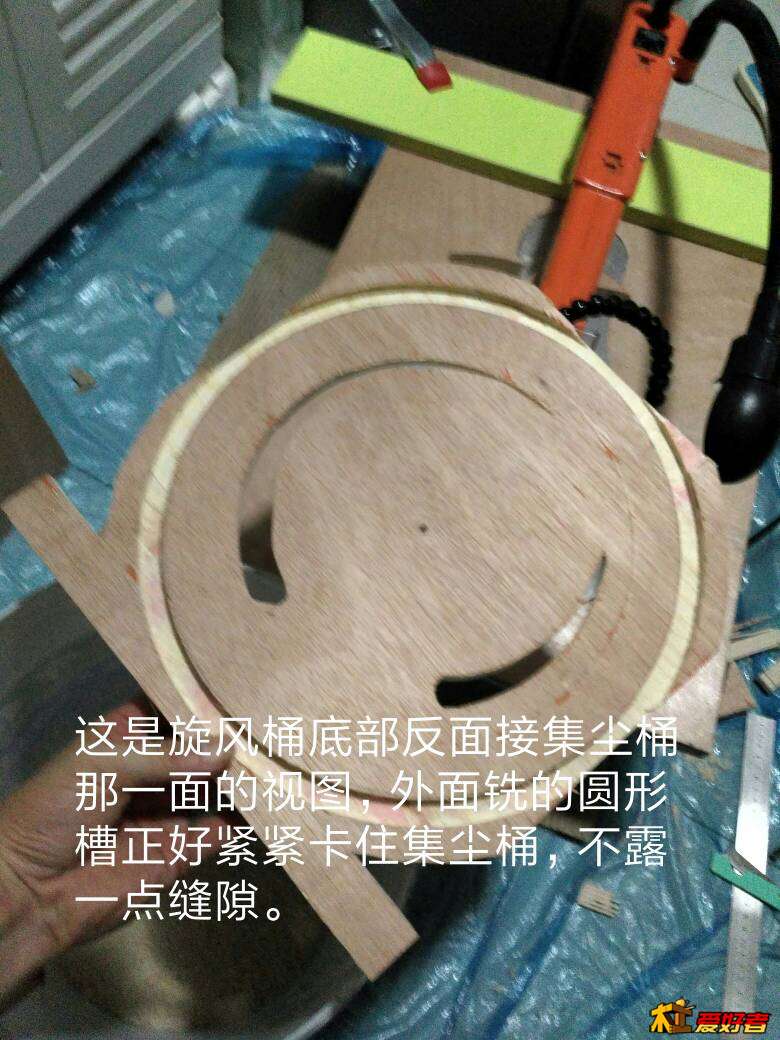

要点如图上标注。

infocn · 发表于 2017-7-31 03:28:36

航B仔发表于 2017-7-31 02:44
: L6 z% ]! K b' c) G楼主，准备也搞个，所以请教……旋风部份。上、下隔板切成你这样是不是更有效的让尘颗更有效地下沉致底桶？ ...

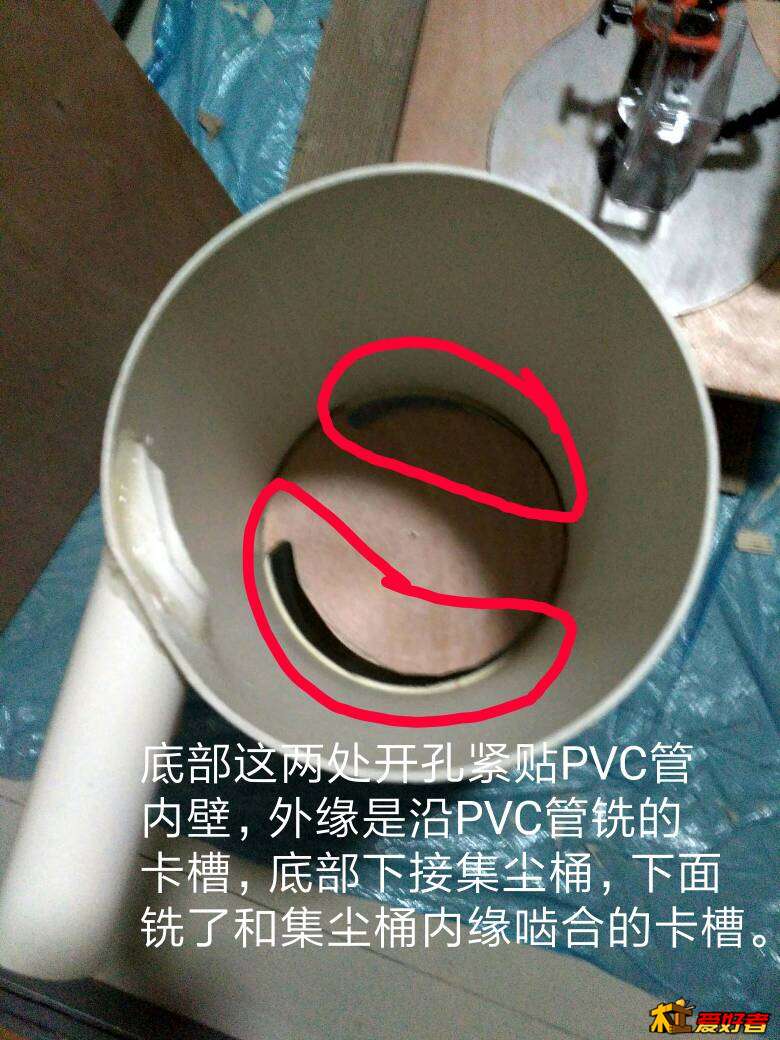

这块是仿的一个老外的设计，稍加修改，我还在旋风桶内壁上还加了导风条。
本来是想做成“圆柱十锥”形结构的（见材料图），后来觉得下部的锥太短而作罢了。

北方木迷 · 发表于 2017-7-31 06:01:21

请看一下风机箱内部及风机型号，这个滤网不会增大风机吸气阻力吗？

可乐戒诚 · 发表于 2017-7-31 06:26:52

lookaut888 · 发表于 2017-7-31 06:41:36

楼主发个电机的照片看看

开心一生 · 发表于 2017-7-31 07:13:07

太好了，谢谢楼主无私的分享，有时间也想模仿一个

momololo · 发表于 2017-7-31 08:16:34

原则上旋风集尘锥形桶更好。。

七目 · 发表于 2017-7-31 08:27:06

infocn 发表于 2017-7-31 02:45
7 M5 Y: ~; D% U: S1 X; G当时是拍了不少图的，按照一个流程做下来，不巧的是不知道什么时候按到了相机的HDR功能，我手机拍照拍下 ...

感谢你耐心回复！
就是觉得集尘管插进集尘器的位置不好密封。

davidjj · 发表于 2017-7-31 08:49:33

笨装饰 · 发表于 2017-7-31 08:55:04

主要讲解一下他的原理，谢谢

plganwen · 发表于 2017-7-31 09:22:31

除尘箱内的机构？

infocn · 发表于 2017-7-31 09:29:04

七目发表于 2017-7-31 08:27
5 l3 i! w+ k& y感谢你耐心回复！* Q+ I. m6 j3 v6 W2 D# \
就是觉得集尘管插进集尘器的位置不好密封。

旋风桶切向的进风管尽量贴近上方（我上方留了5mm，是给上盖铣槽用的深度，实际卡上上盖后进风管是贴着上盖的），我用的热溶胶密封。

infocn · 发表于 2017-7-31 09:37:31

笨装饰发表于 2017-7-31 08:55 ( c2 h7 F1 b# g2 W T
主要讲解一下他的原理，谢谢

高速切向进风在旋风桶内沿桶壁旋转形成“旋风”，大颗粒灰尘（锯末）撞到桶壁下沉落入集尘桶里，不含（或含有少量较小颗粒的）锯末的空气从上方纵向的排风口排出旋风桶。
