根据在我哥店里的电脑桌样式，再根据我的需求更改，因为是新手第一次做，用CAD画了图，再画了开板尺寸图，为了实用做了4个抽屉，键盘台也是超深的，这样不易掉键盘，键盘台轨道用的是复印机纸盒的轨道，不生锈，超厚，一生不用换。做3张电脑桌，只要5块板，加一块7毫米的抽屉用的底板，工具：吴新简易板的斜孔工具，东城7寸电圆锯准备开板的，直角夹2个，C型钳2个，G 夹2个，电钻现成的，50mm、20mm开孔器各一个。
2 J' I* O _: ]' j C: w# ?8 i: H' S
其实用斜孔超费时间，光打孔都花了几天，然后手工上螺丝手都磨出了厚茧，后来找隔壁电动车店借了个电起子：）
9 w" u6 P8 x: z5 a; r
2 Y) ` G' A7 q! @9 O: u Q" d! p7 \7 S$ t1 _( C2 i8 ]
去买板的时候才发现板厂有专门供专业木工制作的场地，自带2台台锯，一台自制的开板，还有一台成品台锯是带轨道推动的，开板就非常方便了，买的东城电圆锯也派不上用场了（白白浪费200多），10月3日去的，刚好那天就我一个人，整整开了一下午的板。第二天去，屋子全是木工，轮番上阵，浪费不少时间，到中午才开板完，然后弄个三轮车拖回家自己打孔组装了，花了几天时间。
: c3 u% x _! G$ N5 c 其实可以直接在板厂自助区用钉枪固定，然后直接上木螺丝，速度又快又牢固，2、3天就可以做好3张。比斜孔省时省力。斜孔工具用一次就报废了，用到最后基本上都是用力硬打出来的
# W7 T5 f2 f; n. A9 B% F- K; `除去没用到的电圆锯，单张成本520元左右。
) N/ T. \3 _0 T# e! r" |8 E( y, W/ q/ _6 Y5 j
| 电脑桌预算表 | | 序号 | 项目 | 单位 | 数量 | 单价 | 金额 | | | 1 | 免漆板 | 张 | 5 | 160.0 | 800.0 | | | 2 | 底板7毫米 | 张 | 1 | 70.0 | 70.0 | | | 3 | 封边条（小） | 条 | 24 | 3.00 | 72.00 | | | 4 | 封边条（大） | 条 | 5 | 6.00 | 30.00 | | | 5 | 轨道 | 副 | 12 | 15.0 | 180.0 | | | 6 | 拉手 | 个 | 12 | 1.0 | 12.0 | | | 7 | G 夹 | 个 | 2 | 10 | 19 | | | 8 | 双手柄90度直角夹 | 个 | 2 | 43.0 | 86.0 | | | 9 | 吴新斜孔器 | 个 | 1 | 136.0 | 136.0 | | | 10 | 斜孔螺丝 | 包( p# x: V. T: \2 `, T/ x
（100个） | 8 | 8.8 | 70.0 | | | 11 | C型钳 11寸 大力钳 | 个 | 2 | 17.0 | 34.0 | | | 12 | 取孔器木开标长直径20MM | 个 | 1 | 8.6 | 8.6 | | | 13 | 东成电圆锯 | 台 | 1 | 223.0 | 223.0 | | | 14 | 取孔器木开标长直径50MM | 个 | 1 | 21.4 | 21.4 | | | 合计 | | 台 | 3.0 | 1762.0 | | | | | | | 587.3 | 单张成本 |
: h' D% P6 I% V' h- q
, d7 t) q6 z% S$ y4 y9 h) J制作图
- z& R: S/ h* n$ o- P

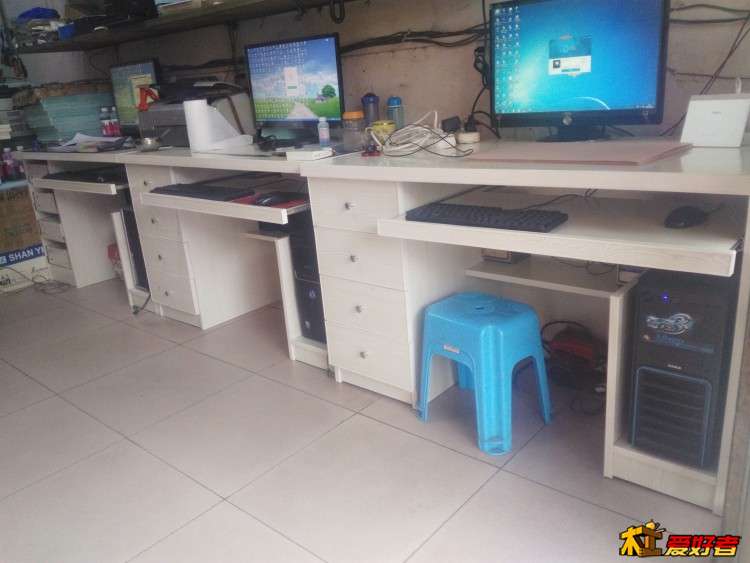

成品图

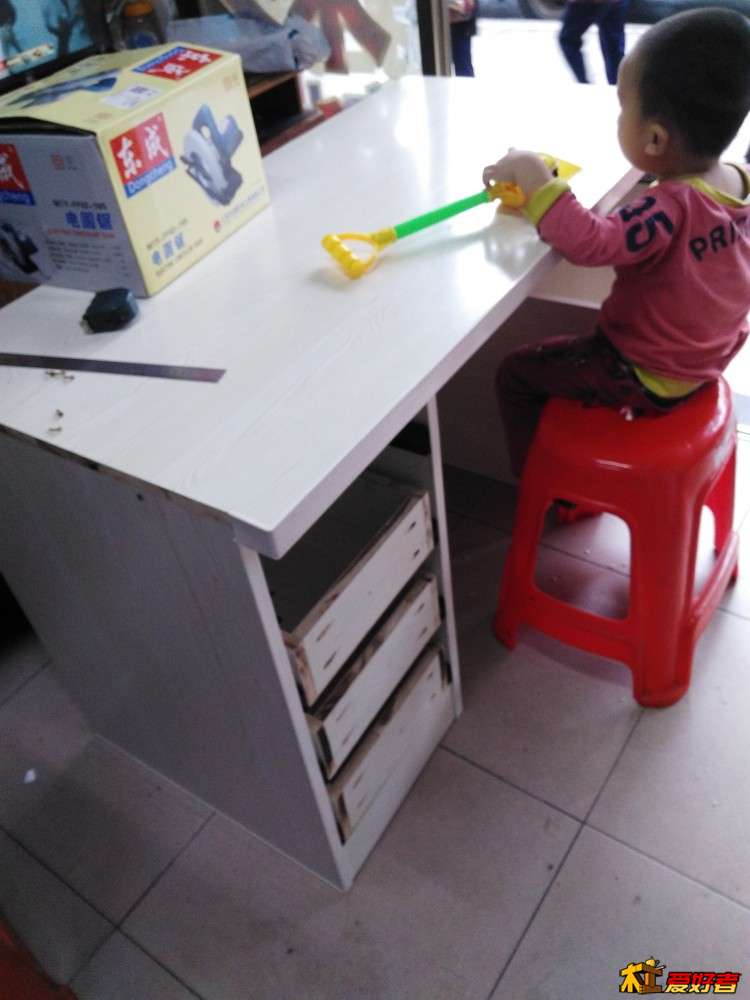

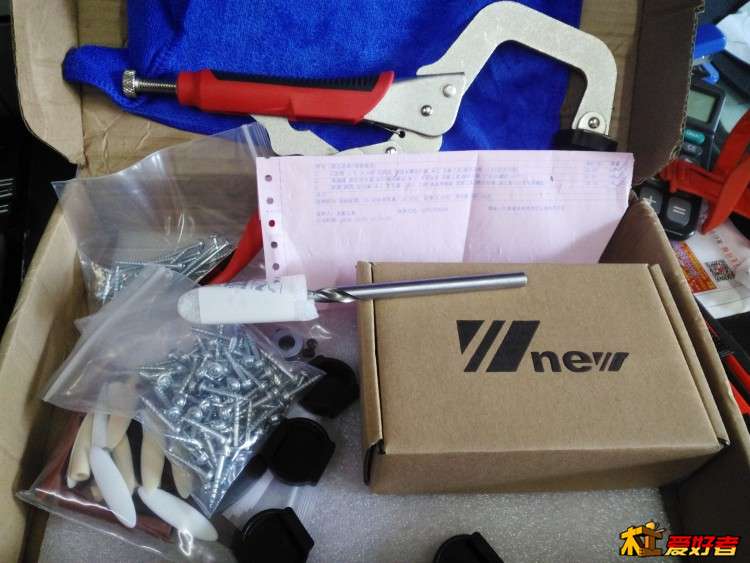

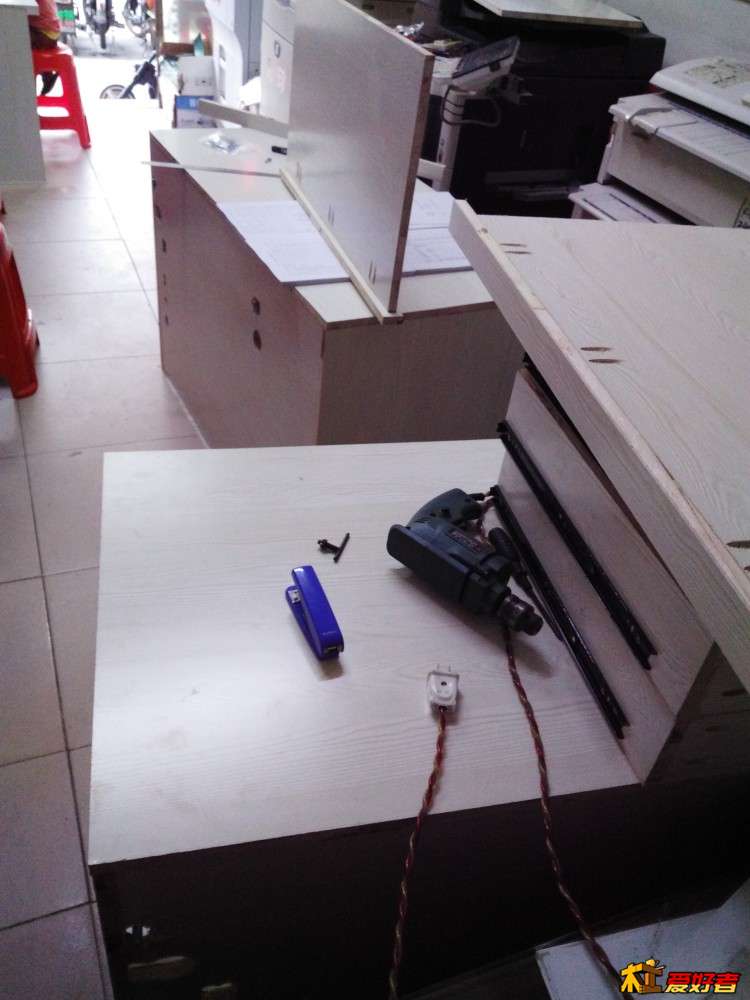

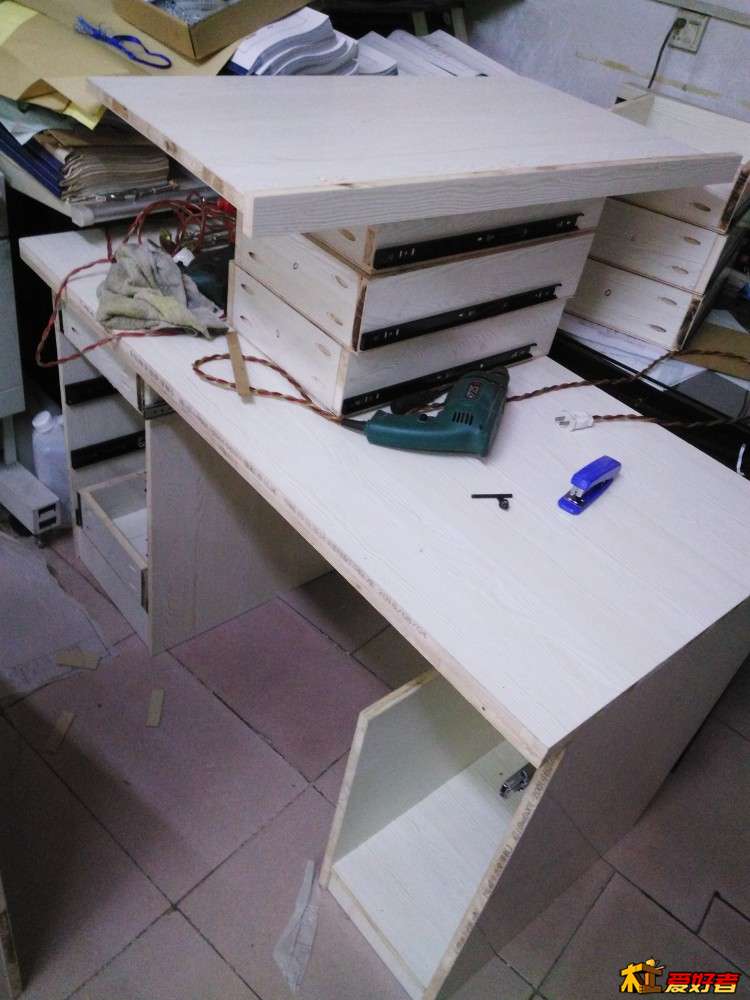

过程图
过程图
过程图
过程图
& m$ s& O0 w# \' P
下面这个是电脑桌尺寸图和开板尺寸图+ o. [+ a/ C; i, Q
电脑桌尺寸图

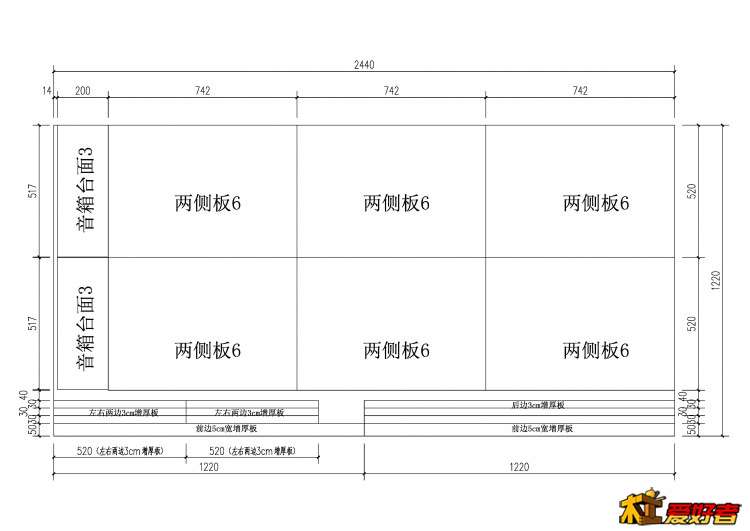

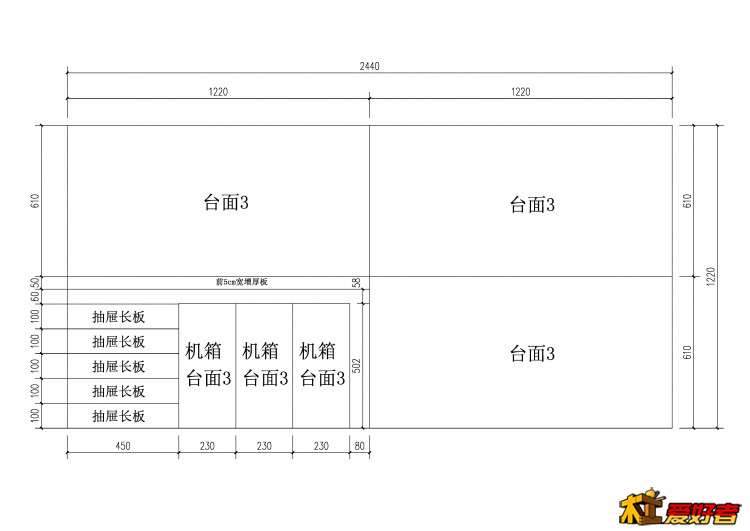

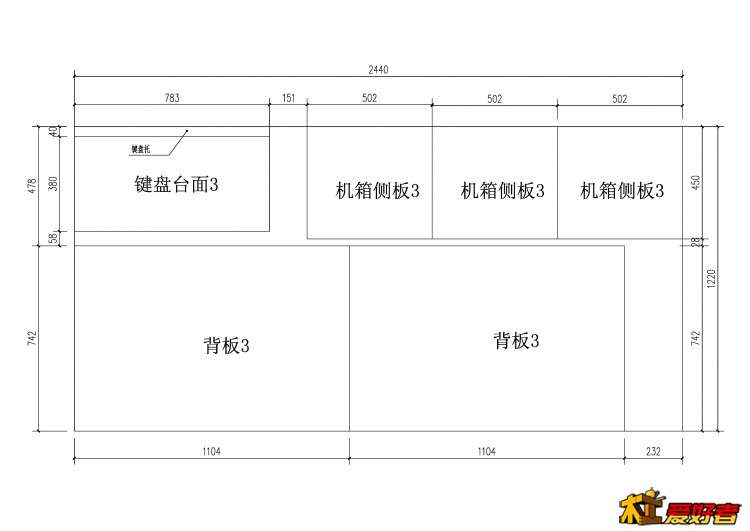

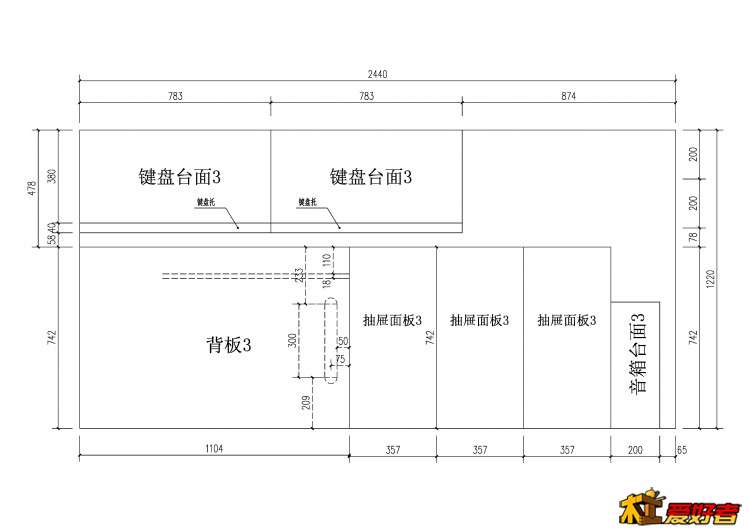

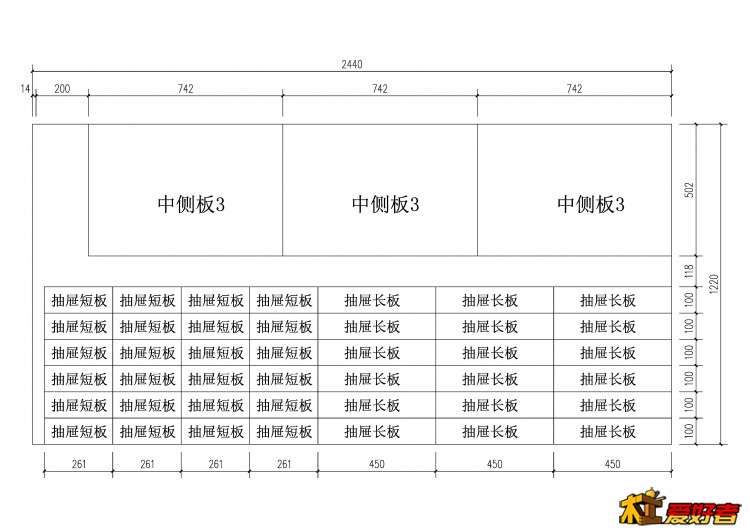

开板尺寸图
开板尺寸图
开板尺寸图
开板尺寸图
开板尺寸图

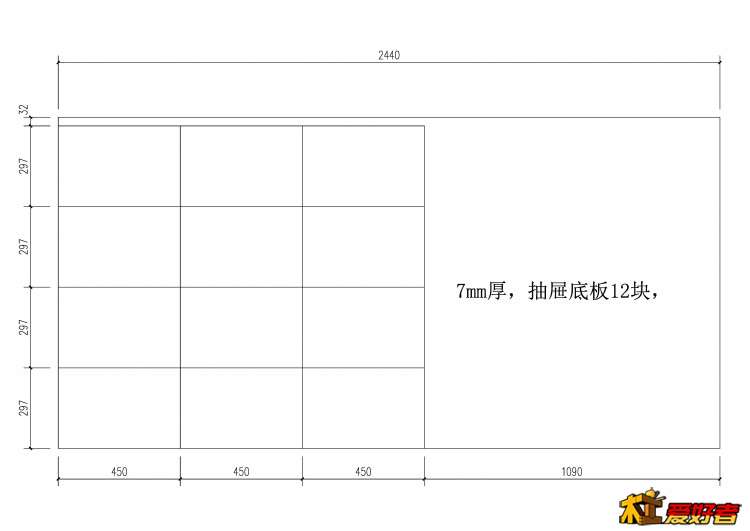

开板图（7毫米抽屉板）
- S( T L3 _ t Y- U4 [
电脑桌尺寸图_t3.dwg
(147.89 KB, 下载次数: 10)
