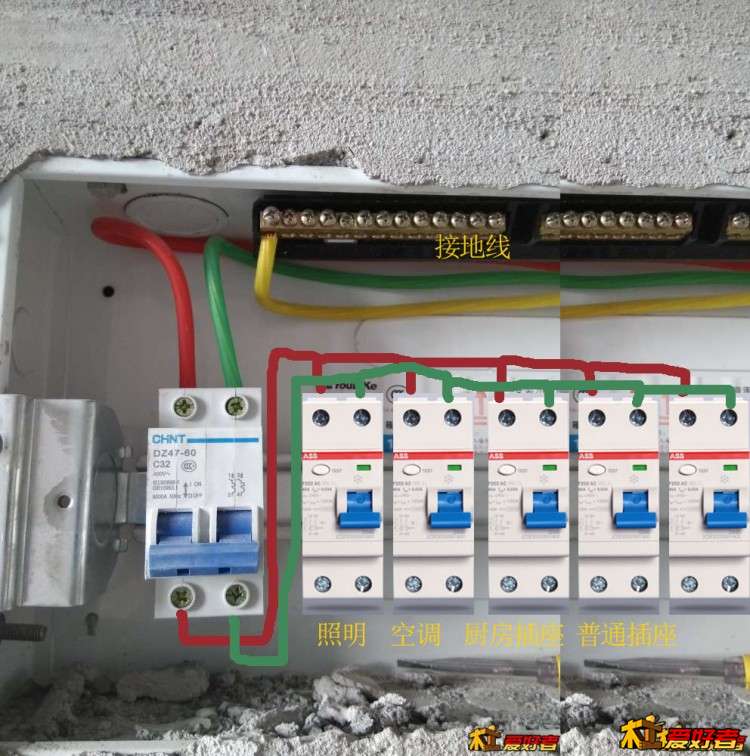

纯小白请教配电箱接线问题，请老鸟勿笑！

一介 · 发表于 2017-7-28 16:31:43

大概这个样子你看看

chengfeng6304 · 发表于 2017-7-28 16:45:46

庄严发表于 2017-7-28 06:15# `$ |8 F: e( v8 ?
一个零排一个地排，左边那个直接跟箱体连接的，这个可以看见的，

地排和零排有什么区别能给讲讲啊

庄严 · 发表于 2017-7-28 16:56:38

两个排有一个中间有个螺丝是压到电箱上出来的一个小铁片上，仔细看能看出来

庄严 · 发表于 2017-7-28 16:58:21

chengfeng6304 发表于 2017-7-28 16:45 $ R: Q1 ]* [7 f6 a+ X7 x
地排和零排有什么区别能给讲讲啊

最小那个螺丝

lbnj · 发表于 2017-7-28 19:00:05

上面有位朋友说的对，一个是地排，一个是零排，如果你后边分支线都用那种单开关的，那就全接在火线上，零线直接在上边零排上分支，不接开关

laysnk · 发表于 2017-7-28 21:24:45

不要看少地线，如果LZ不是很懂就找专业电工。

半老学徒 · 发表于 2017-7-28 23:01:15

请教各位大神。从漏保或者空开出来的两条线是不是就直接一条管送到用电处了，还是零线火线分开送？如果是插座先就一个插座串一个插座整个屋子都串一起的么？谢谢了

49城 · 发表于 2017-7-29 00:11:44

直接接。黄色是地线。

我是初学者 · 发表于 2017-7-31 15:35:58

这是分户箱箱体的通用设计，两P开关进一零一火接开关，黄绿双色线接地排接到左侧的铜排上，注意第五颗螺丝它是直接拧到箱体上的，是直接接地的。右边那个是与箱体绝缘的，如果你的分开是单P没有零线，则主开出一根10方接的右边铜排，然后所有的零线都压到这个铜排上，如果3P开关进线三相接开关，零线接右边，地线接左边。第二张图左边第四颗螺丝直接拧到箱体的。

GXWANG188 · 发表于 2017-8-12 17:22:44

你讲对一半，实际上，上面两根接线端子，一根是接地线，另一根是给你接零线用的，你想想，零线那么多，怎么分线出来？就靠这根接线端子了。
另外，按规定，最上面一根是接零线的，那个接地用的应该放在箱子最下面。

hnyih · 发表于 2017-8-13 19:59:01

左边的是地排，右边的是零排。。。。

AmiaoxiF · 发表于 2017-12-1 13:48:53

lbnj 发表于 2017-7-28 19:00
& y* z7 h/ ~6 _4 _上面有位朋友说的对，一个是地排，一个是零排，如果你后边分支线都用那种单开关的，那就全接在火线上，零线 ...

接到开关上会怎么样呀

fuduoqian · 发表于 2017-12-5 21:34:07

chengfeng6304 发表于 2017-7-28 16:45
% W3 d. y1 `" I: U) F5 g7 E地排和零排有什么区别能给讲讲啊

如果箱体是铁的，通常地排是接通箱体的

李逸尘 · 发表于 2017-12-6 11:11:03

问题是对的。常规380V的好像是红、黄、绿为火线，蓝、黑、白为零线，黄绿相间为地线。市电220伏的话，一般用红色、棕色或黄色做火线，而蓝色为零线，地线同上。
其实220伏怎么接都无所谓，除了带开关插座这些除外，当然，接线最好是对号入座，这样比较安全点，术语是左零右火地居中，方法是火线接L，零线接N，地线接一竖三杠，电笔探测亮灯的那条就是火线了。

伊仪已易 · 发表于 2017-12-7 11:39:01

线不规范，接的也不规范，火零位置都接反，
