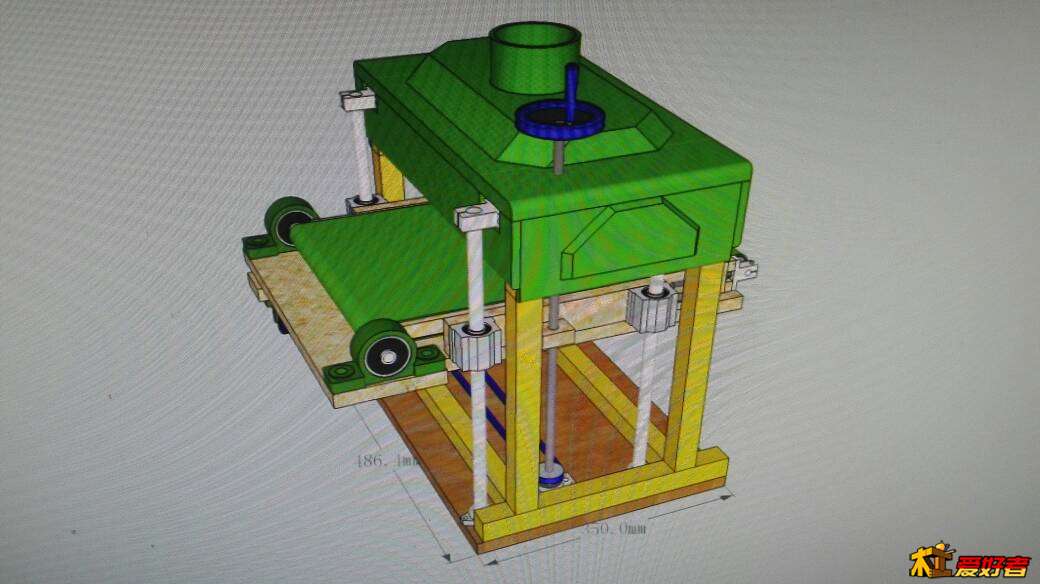

设计了一个砂刨机

龍づShengWo

沈阳大林 发表于 2017-7-26 17:42
% U1 V' p) D/ D' ]砂带机的摩擦力非常大你的木料很可能飞出去

一般的砂刨机不都是这样的吗
/ k7 X$ u+ ]( ^! {7 U8 h" c$ c

pykhame

集尘不能缺

atoms

沈阳大林 发表于 2017-7-26 17:48
可以考虑沙带方向和进料方向成90度，靠山受力，这样料就不容易飞了，但还是得控制转数，不然就糊了，严重了 ...

# K- \6 w$ t! i  T这个朋友说到点子上了,不同的木料干湿度,与硬度,纹理各自都不同

龍づShengWo

沈阳大林 发表于 2017-7-26 17:48
3 e, ]2 d: k3 q, Q( G, a. U! h2 }可以考虑沙带方向和进料方向成90度，靠山受力，这样料就不容易飞了，但还是得控制转数，不然就糊了，严重了 ...

这些好像都没考虑到
' I  G" V, M, Y5 c- ?* ]

龍づShengWo

大家看了，确实很多不合适，欢迎大家再来找碴

a1032

中间单个升降肯定歪斜了，最好四个支柱负荷升降，个人建议

龍づShengWo

我准备两个升降，分别在两边两个光轴之间

heehookyin

用四根梯形螺杆，用链条和齿轮串起来不也可以吗？如果还舍得用马达来驱动的话便有自动化的空间了。

ahyj8888

做得漂亮

龍づShengWo

龍づShengWo 发表于 2017-8-4 08:14
# f: M" X. C5 k2 D/ ?# R% d我准备两个升降，分别在两边两个光轴之间

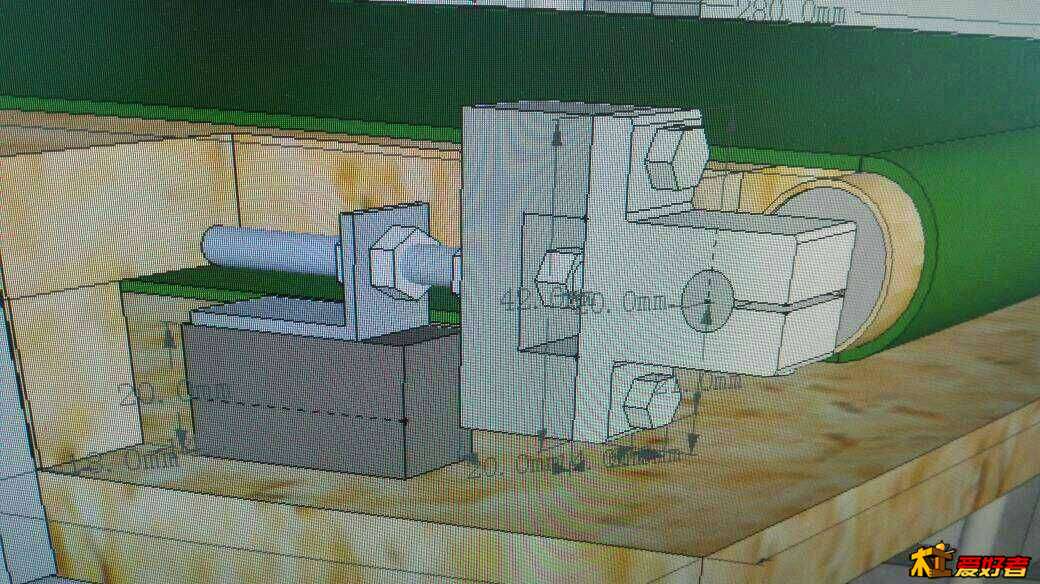

# F; t" s# M: m4 O+ ^" {更新了


& K, a/ O" _; V0 G1 S) _

qq82958943

楼主忘记了，，两个最关键的参数了，一个是加工宽度，，一个是怎么解决机器防尘方式
5 m! l( u& [$ G* g

qq82958943

还有个就是砂刨机，，是一次成型的，等于是有压刨的功能，，我估计楼主自己diy，难度相当大，，550瓦电机也只是美好的愿望，，希望翻十倍5.5千瓦的能行，，
# I" ^8 g# E0 V

zjd

这里的轴是不是得用轴承，时间长了会磨坏轴座的。

2 R3 W" s0 o, ~3 B0 u

zjd

atoms 发表于 2017-7-26 18:20
这个朋友说到点子上了,不同的木料干湿度,与硬度,纹理各自都不同

! k- m8 ]( s- Y+ N砂带机的转动方向与传输带的方向是相反的？相反的话会影响电机散热，加大电机阻力。我觉得一个方向比较好，用转数高与慢来保证砂带打磨物品的稳定性。

zjd

龍づShengWo 发表于 2017-10-5 02:36
0 q6 d1 _8 B  q' B- _更新了

  P; I) ]' N5 p, R你要打磨的东西肯定不会超2米五，那么是不是可以考虑木板传送带为一头可以动，电机那头为固定的。因为砂带与打磨物品之间是线接触，一面动就可以调节砂带与传送带的间距，这样可以让传送带更稳定，而且还节省不少材料。
