做个小抽屉收纳盒（图有点多）

张甜菜 · 发表于 2017-7-19 16:41:49

本帖最后由张甜菜于 2017-7-19 17:22 编辑

手里五金件比较混乱到处乱飞，正赶上需要实验下全隐榫的抽屉柜，就做了个小的试试手，记录些过程分享上来，希望对木友们有帮助。用的是松木贴黑胡桃的边框。松木这个东西吧，，刨是享受，凿是噩梦，感觉以后练手还是用别的木头吧。。。

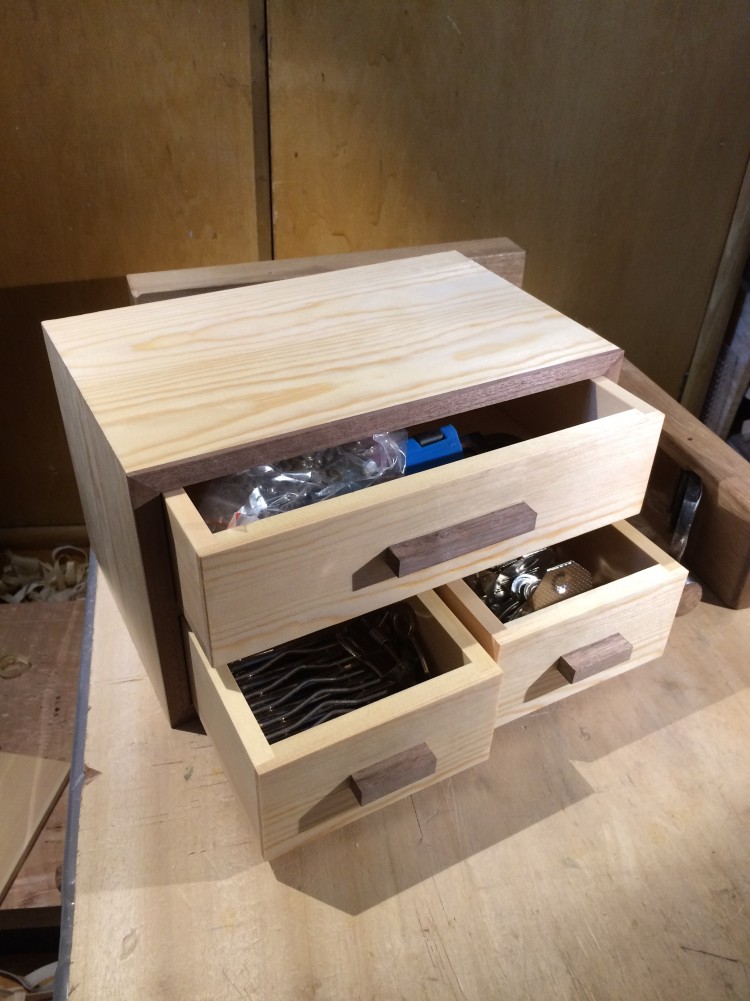

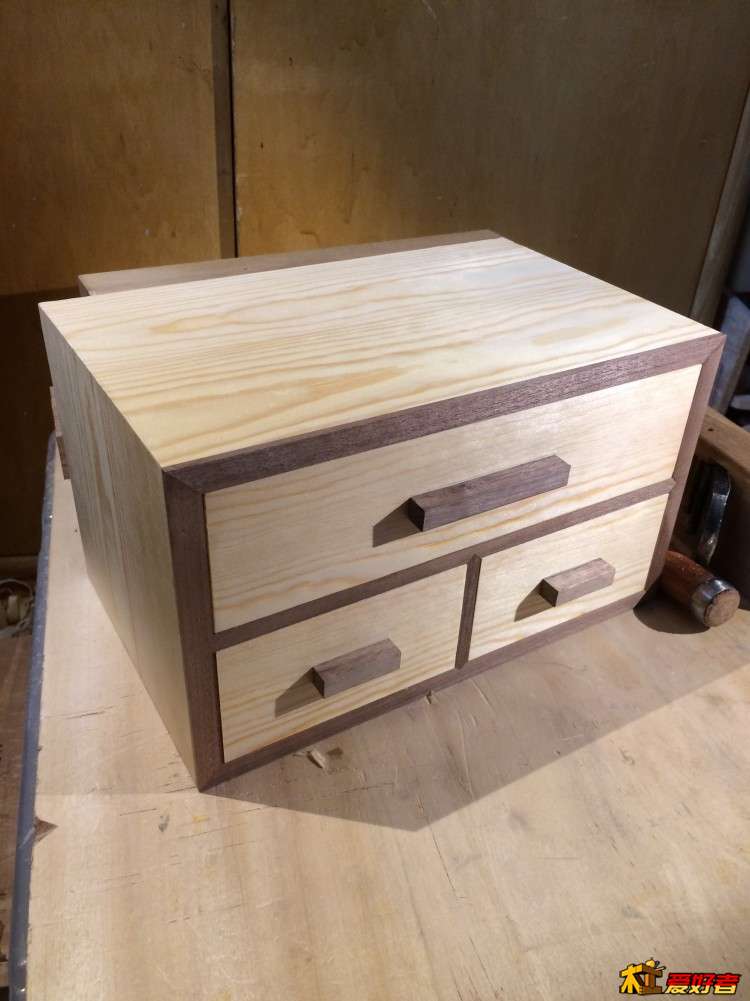

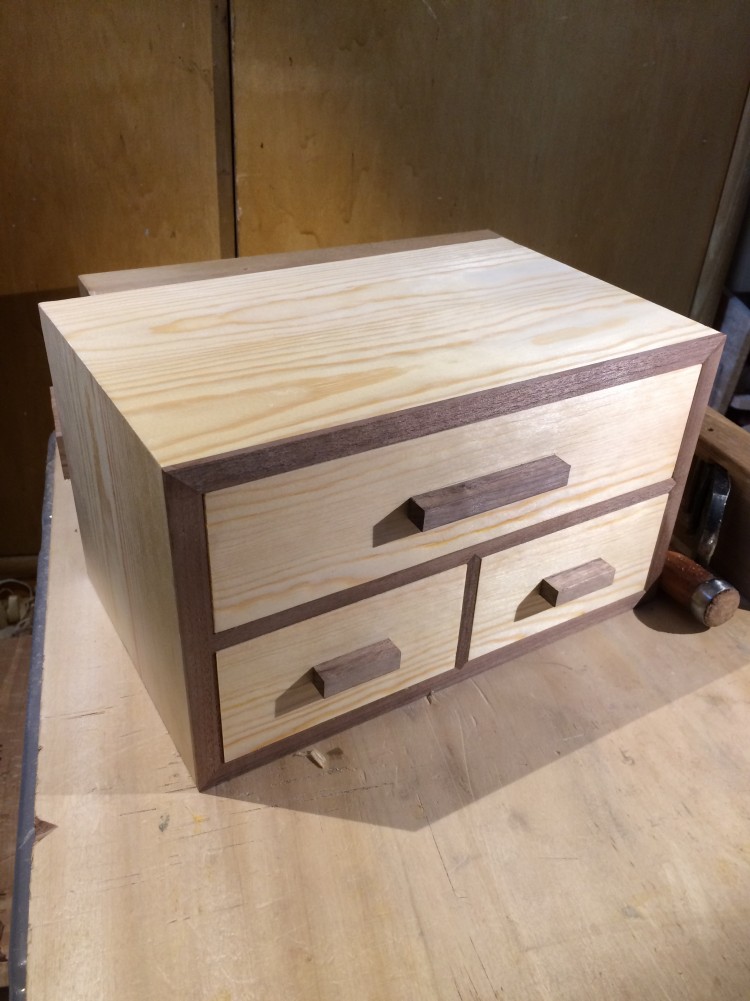

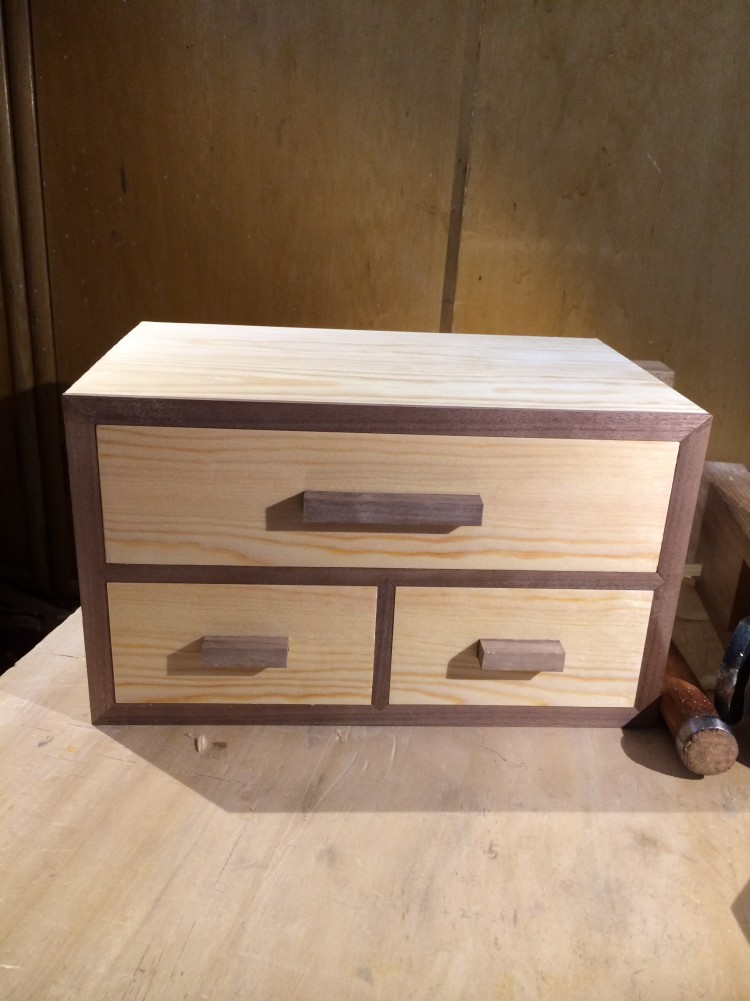

成品镇楼。

视频里老出现的活塞效果，其实也没啥秘密。

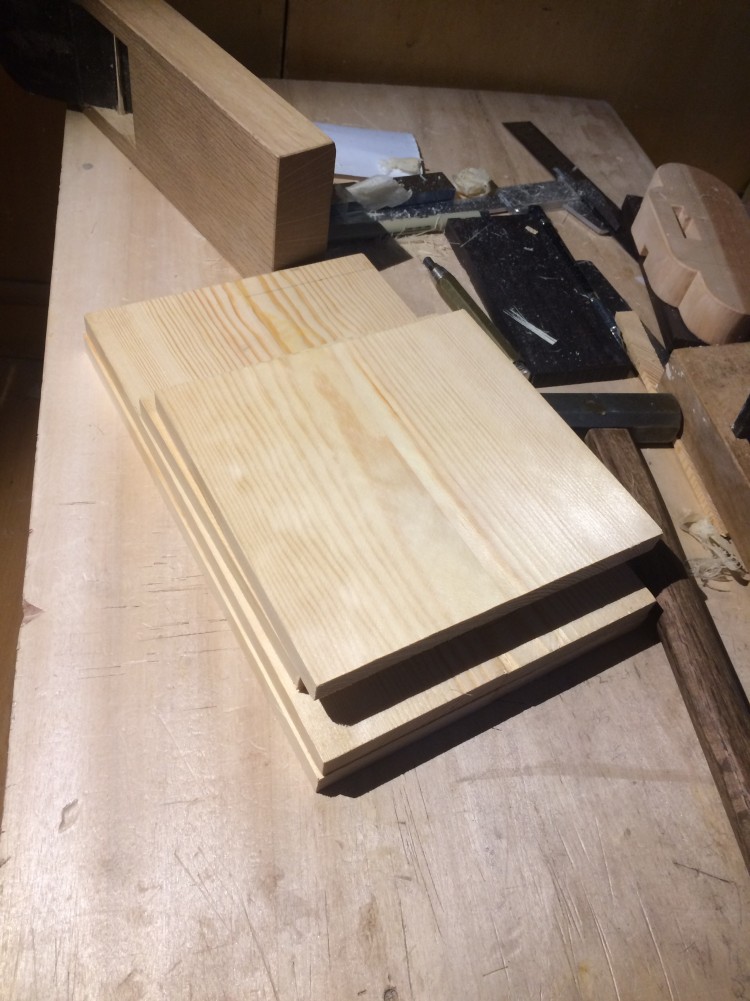

先是备料，板子不够宽，只好两张板拼了。。

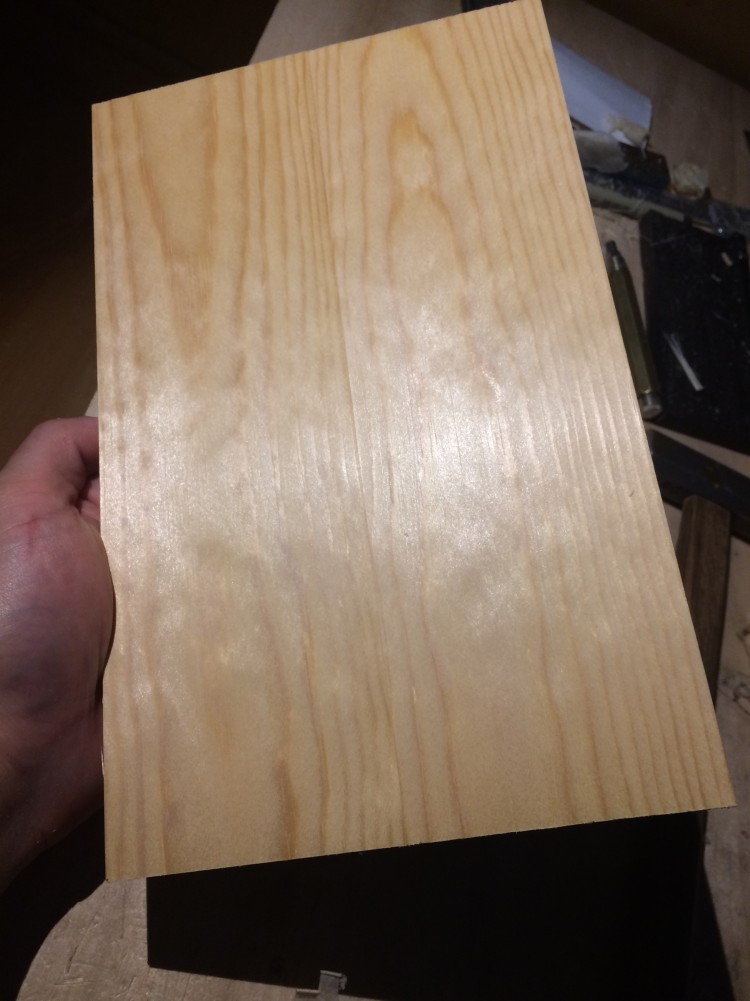

花弄薄以后刨过之后很光滑，虽然没搞出来超薄花，但出薄花确实是有用的

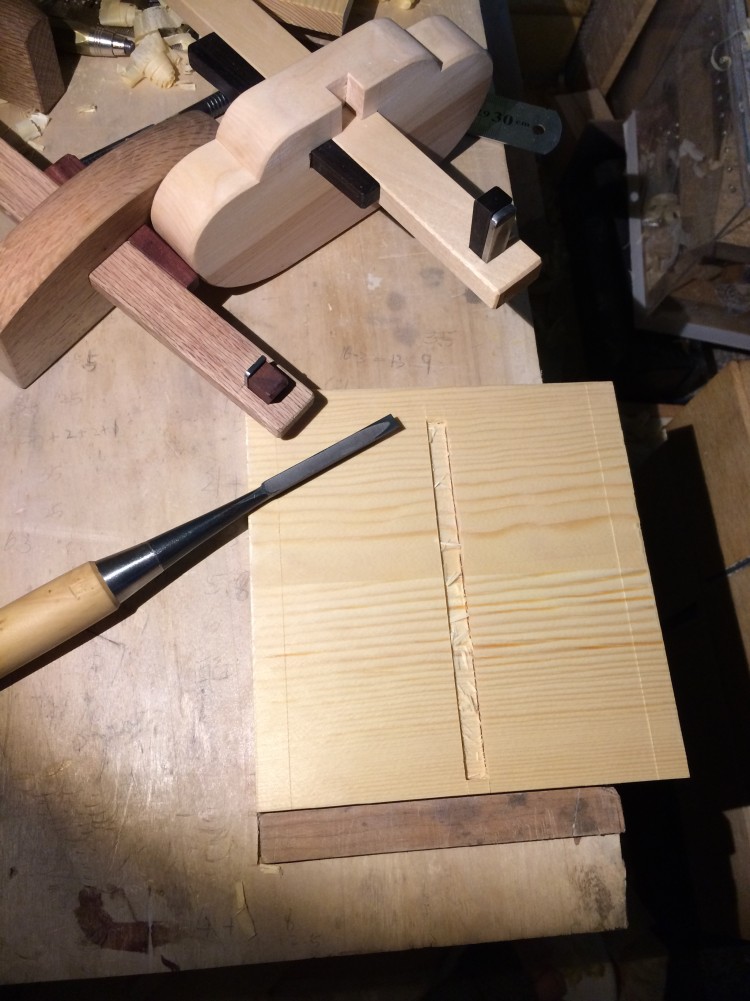

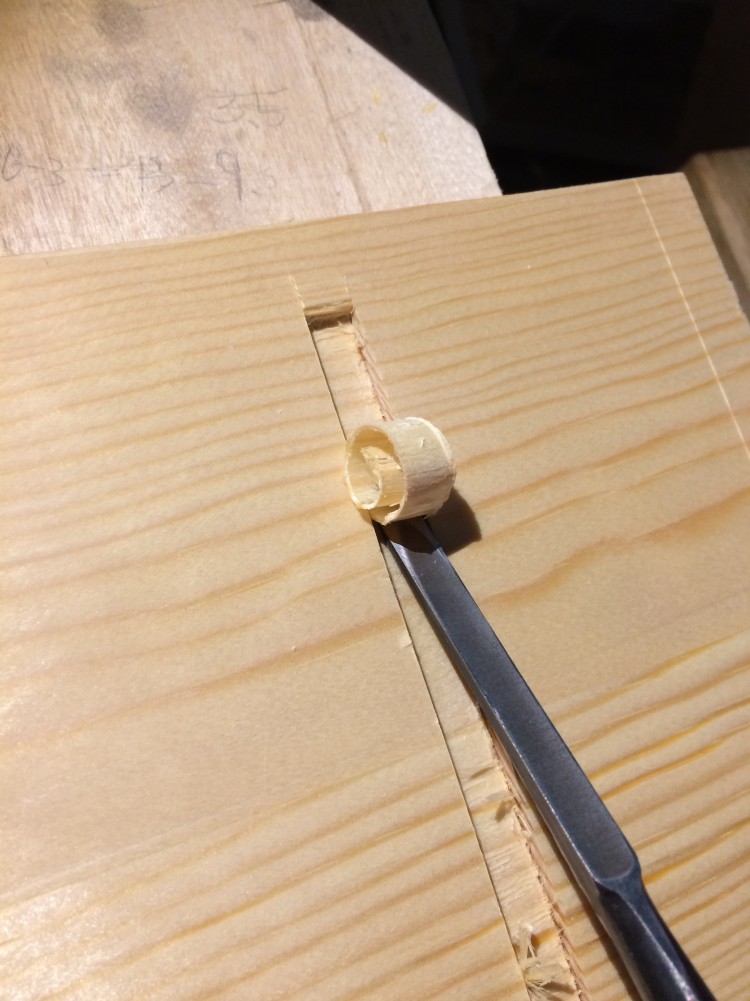

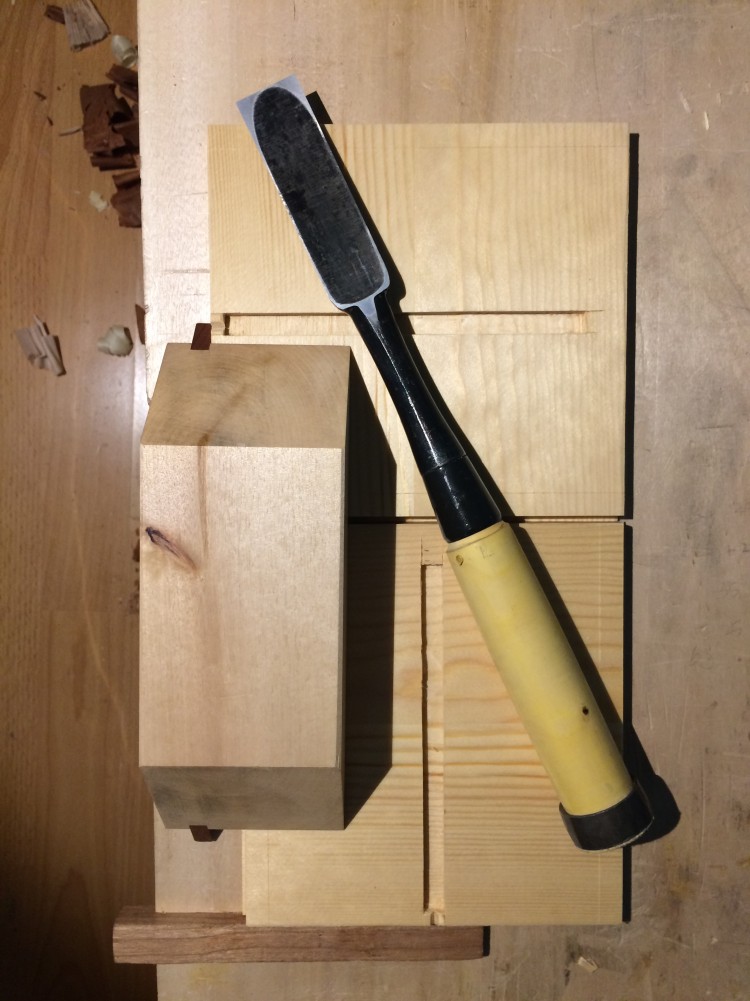

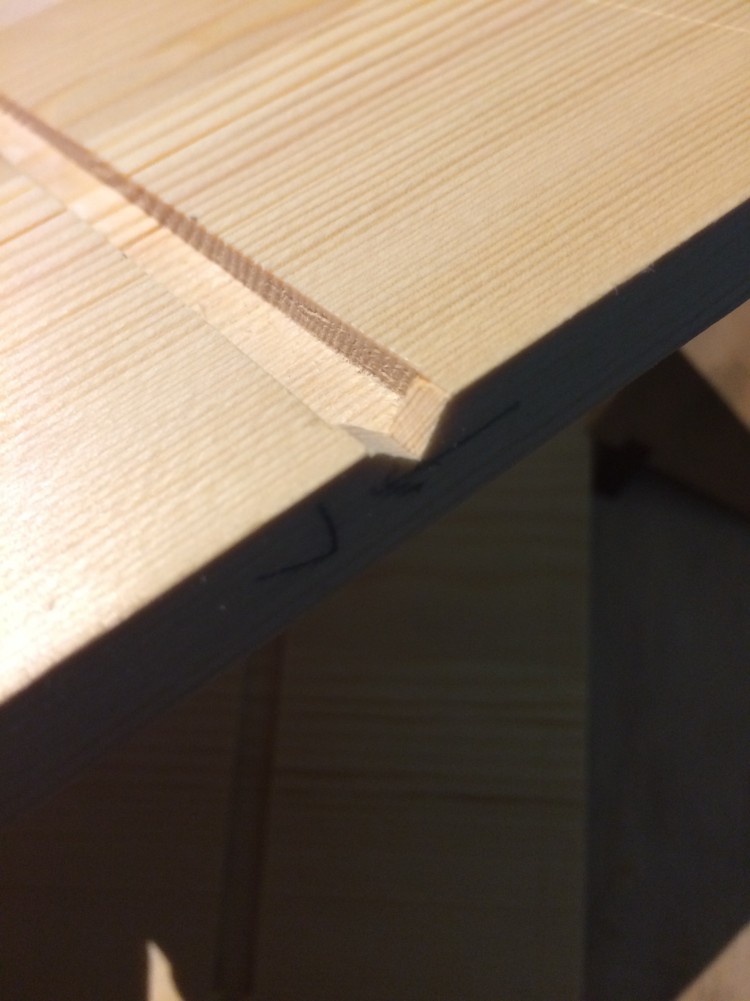

在侧板上开隔板用的槽，正反刃两把线勒子加小凿子剔，还是挺方便的，不知道以后用硬一点的木头咋办，，，

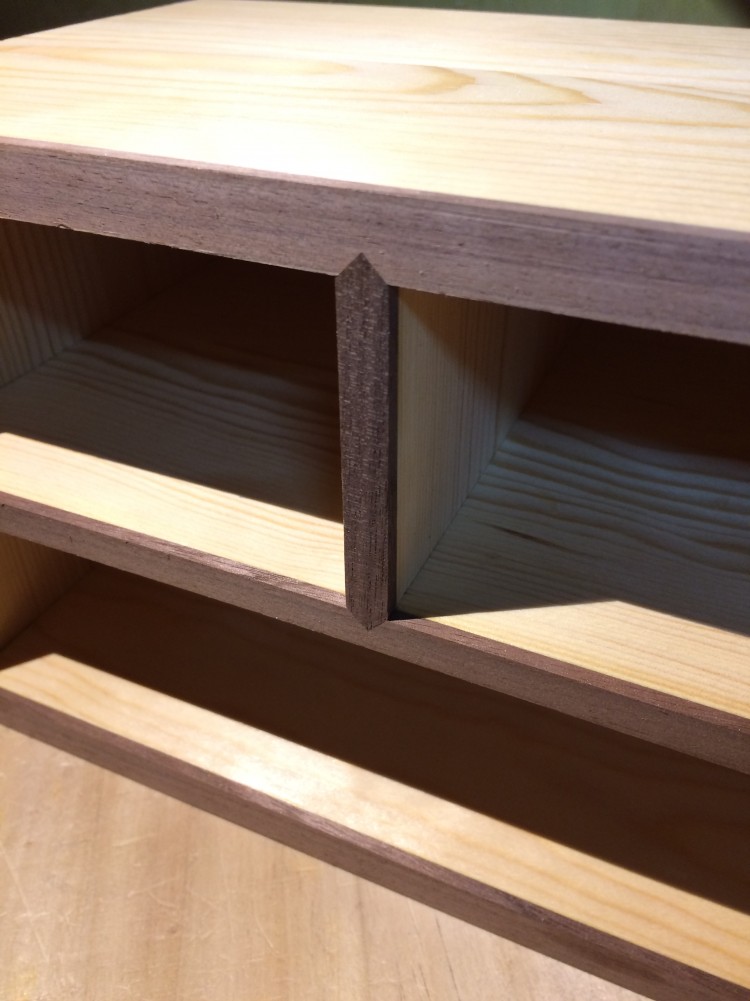

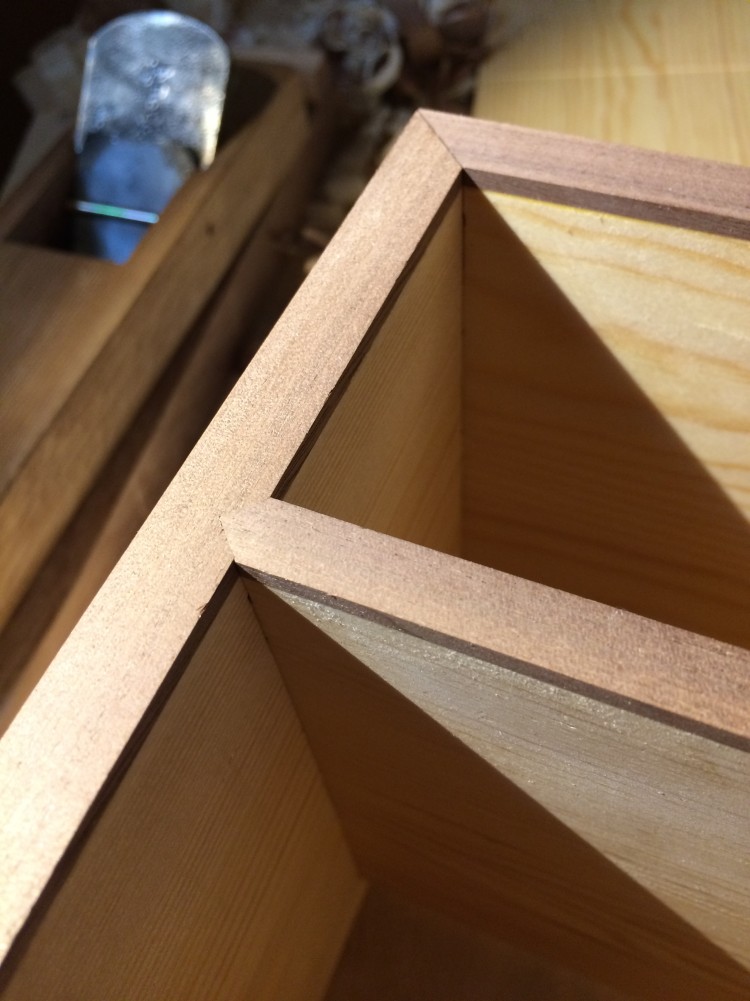

我关于接触部位纠结了很久，是直接碰还是做三角，后来看了门公众分享的资料，还是决定做这样的，虽然麻烦了点不过效果确实不错。。。

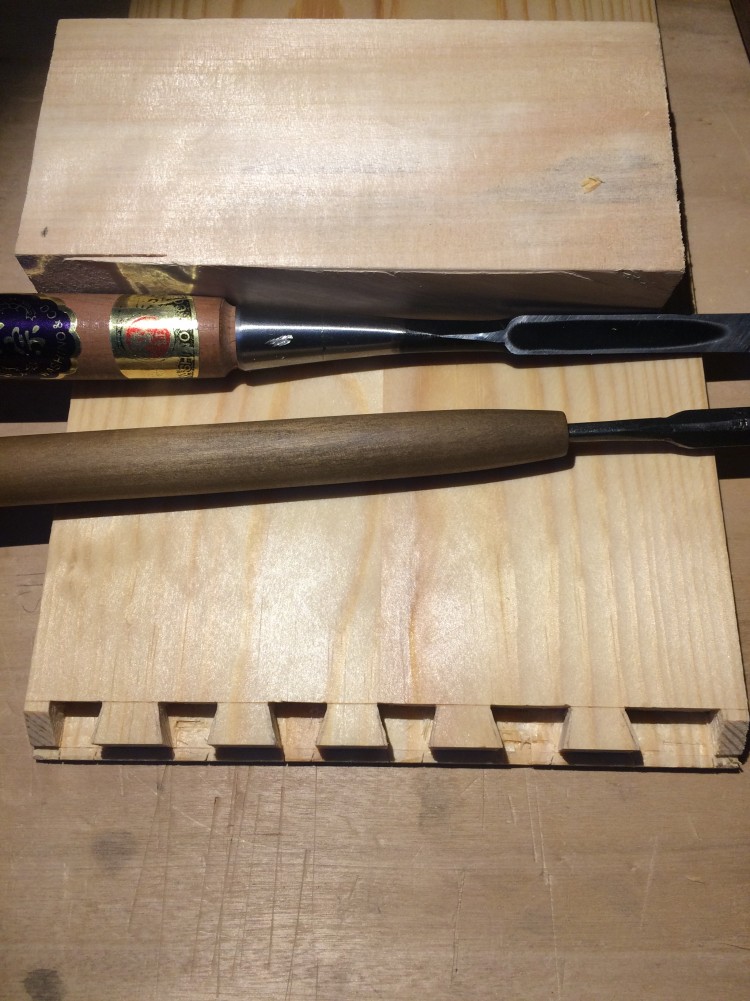

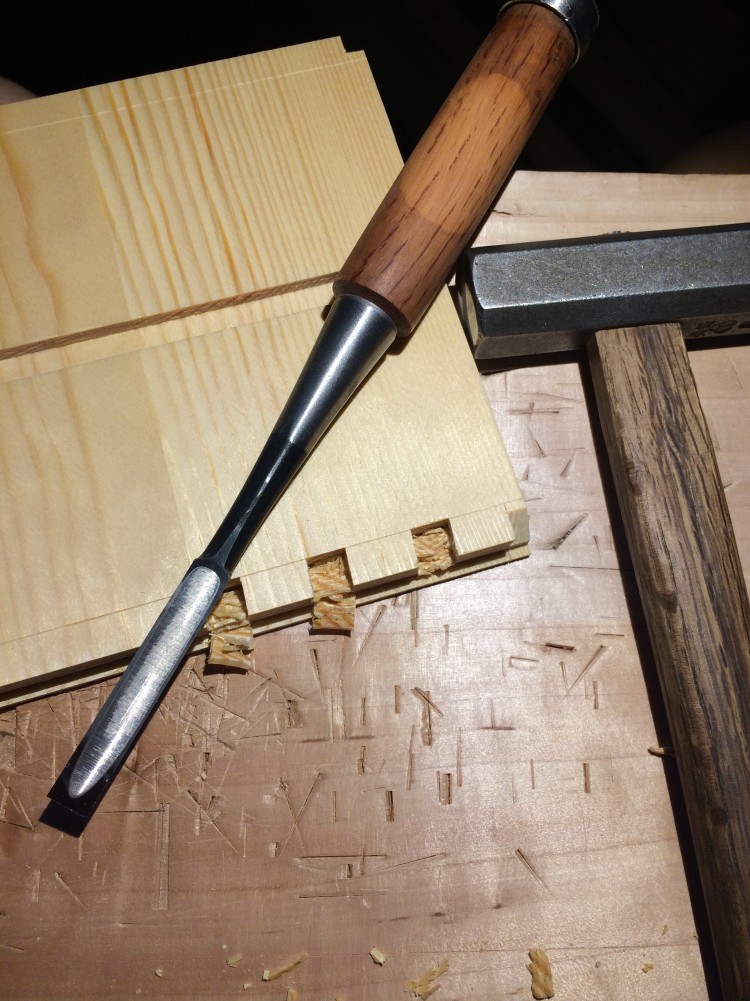

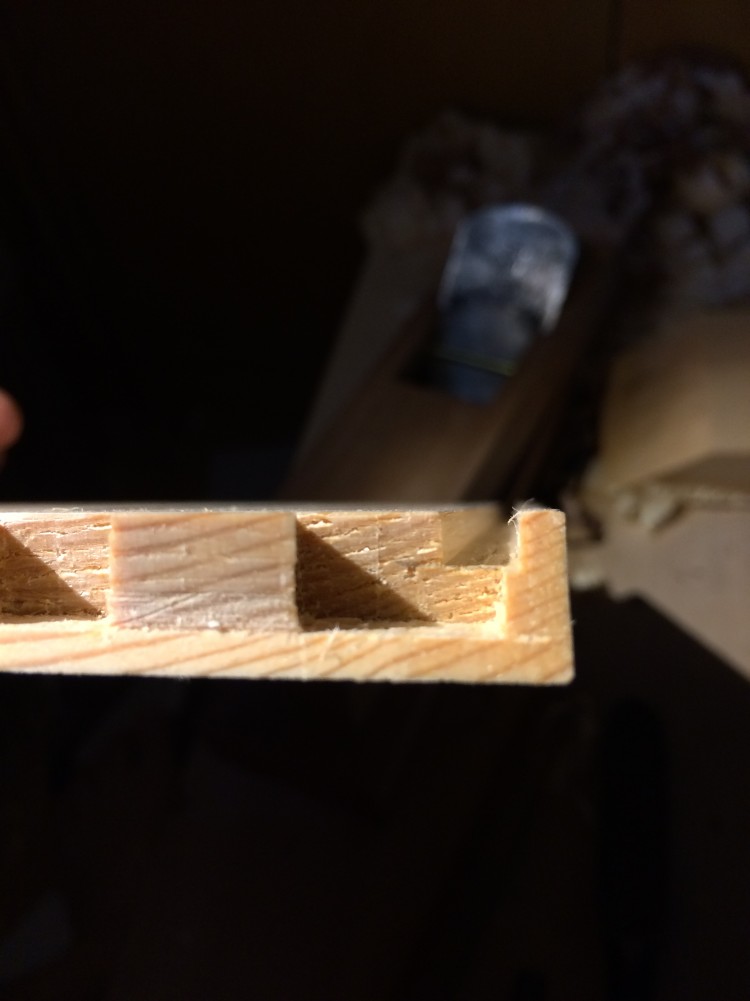

先在两侧开L形槽，然后再开榫，我分不清公母，，，反正先开这样的，全隐榫最方便的就是榫，不用打平均，随便打就行，犯懒用的3分凿。

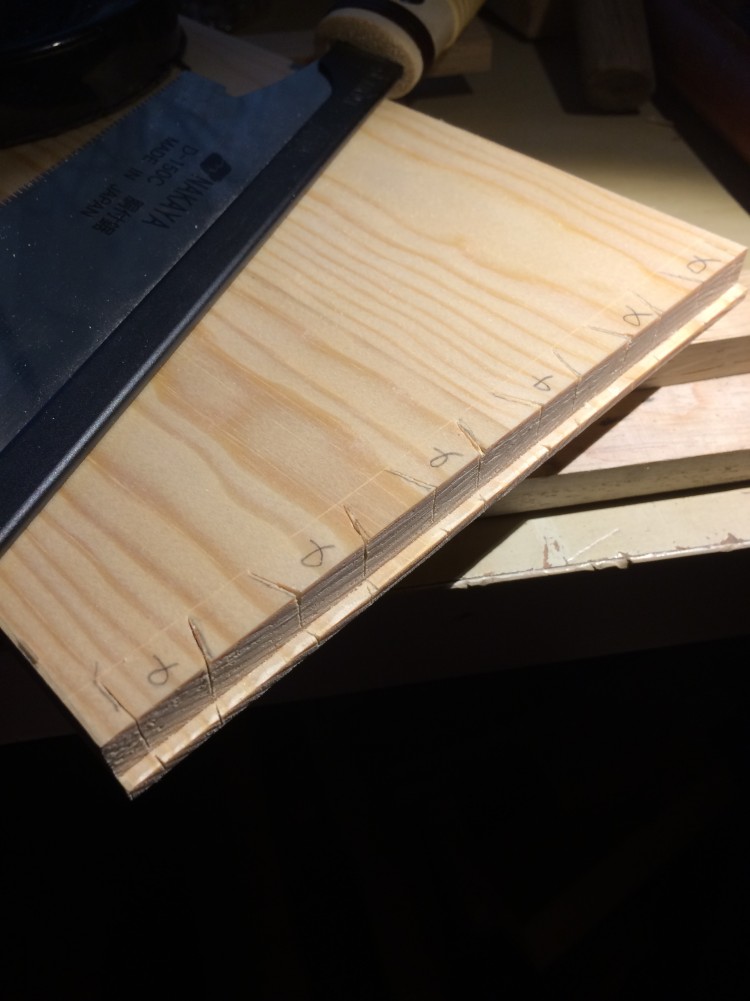

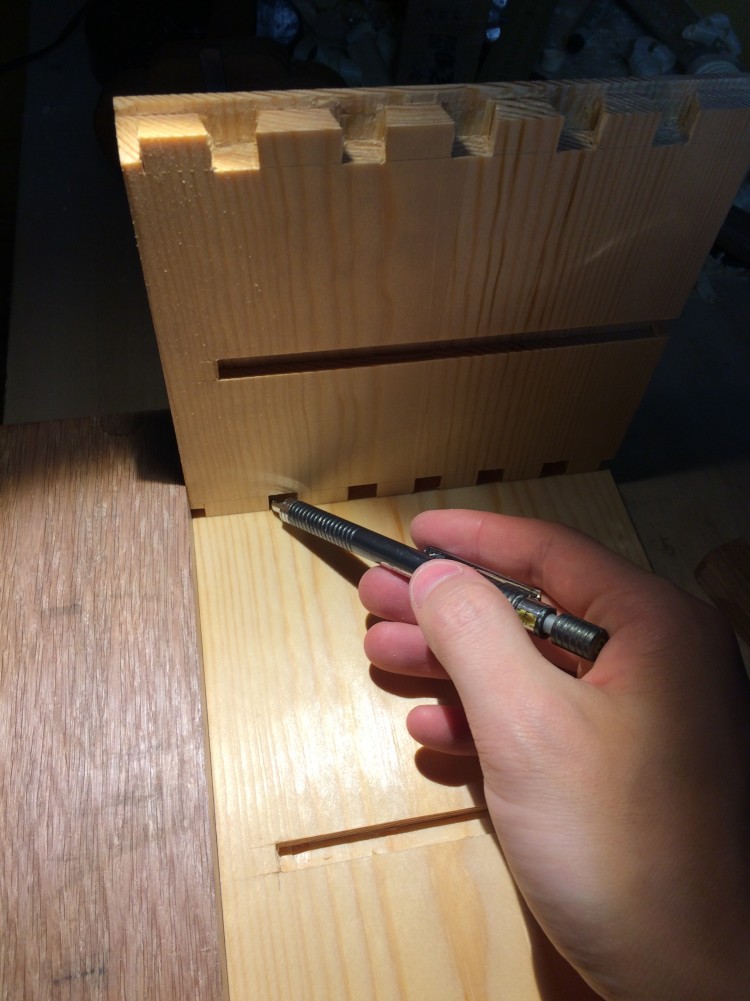

照着划线

然后锯几刀

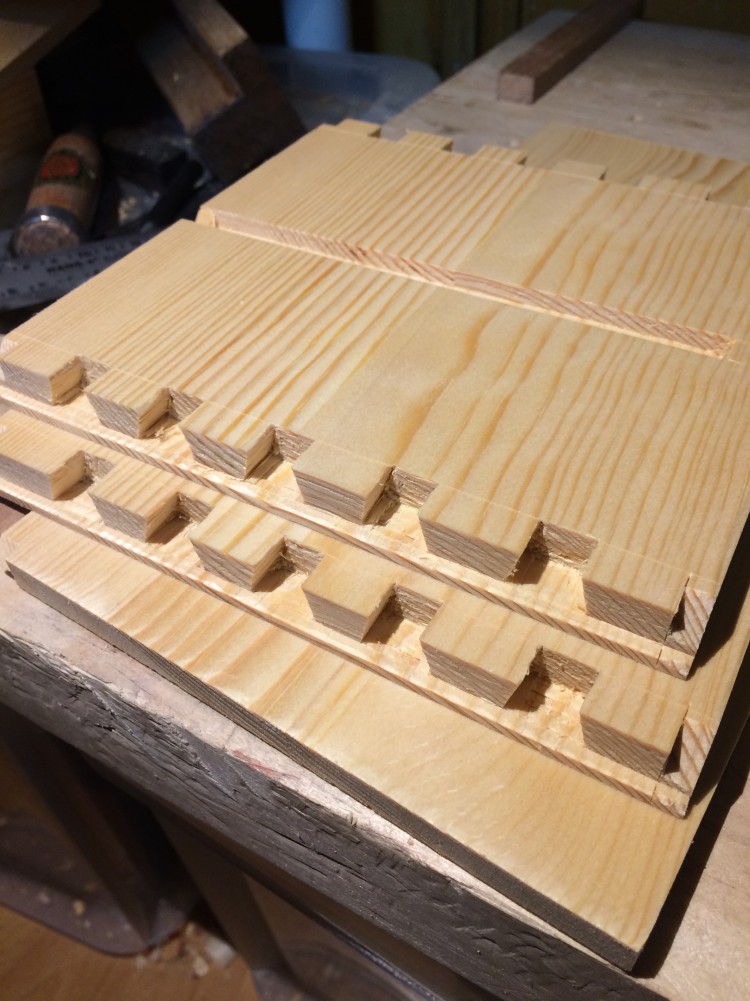

没有埋木凿和斜口凿，做燕尾稍微有点麻烦，不过好歹是弄出来了，可喜可贺。。。

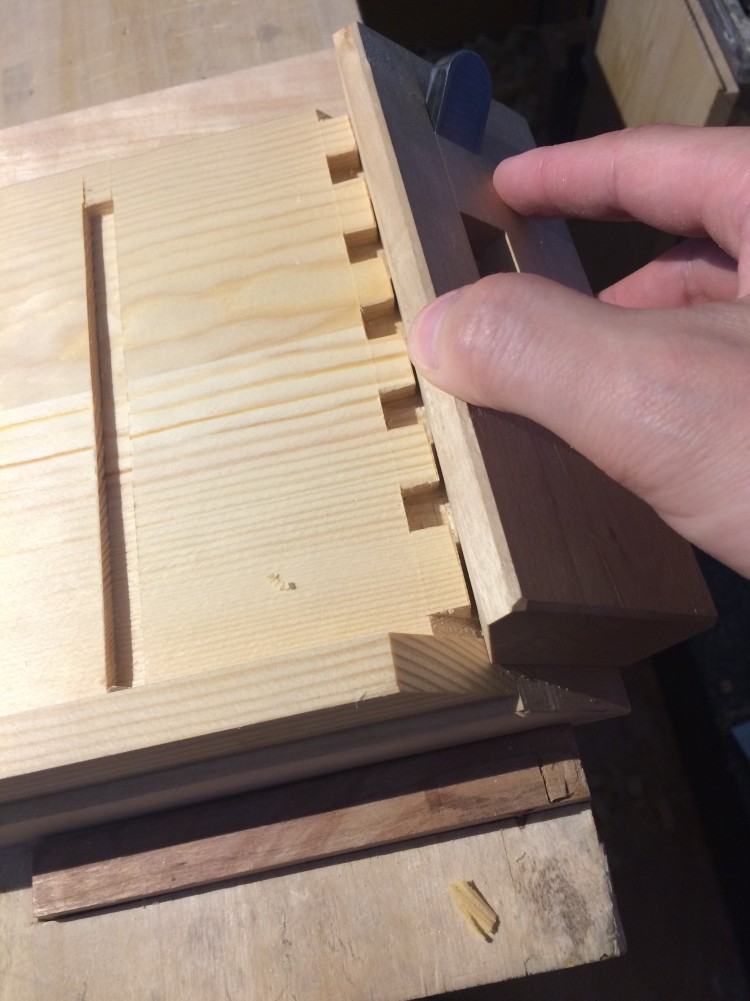

之后用特殊的小刨子把外侧留的余量刨成45度

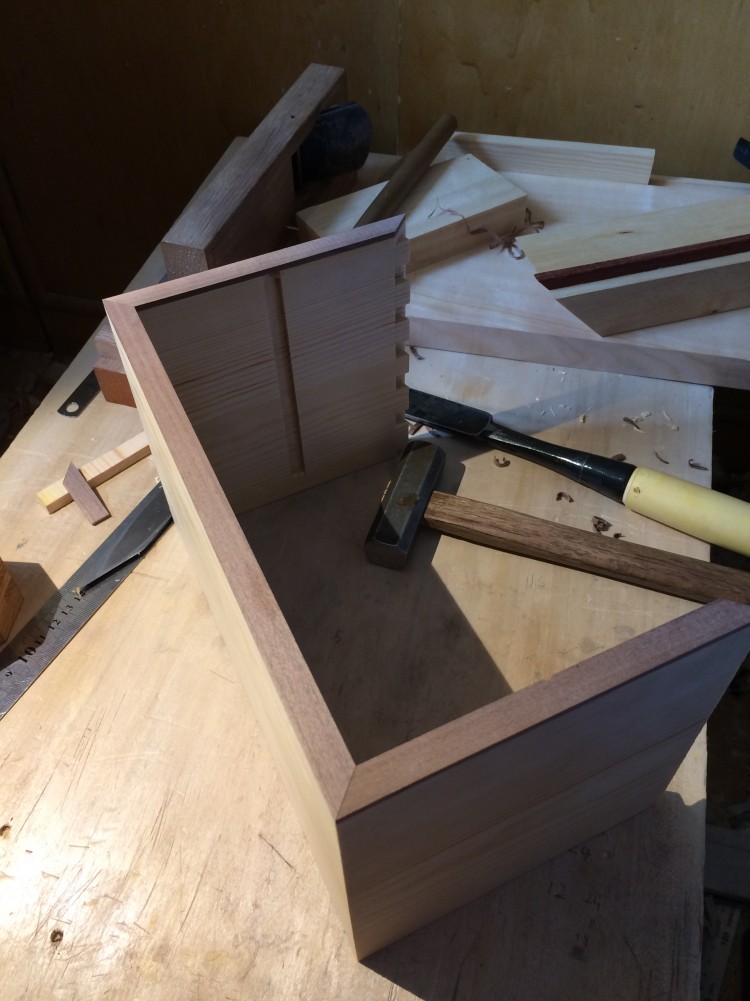

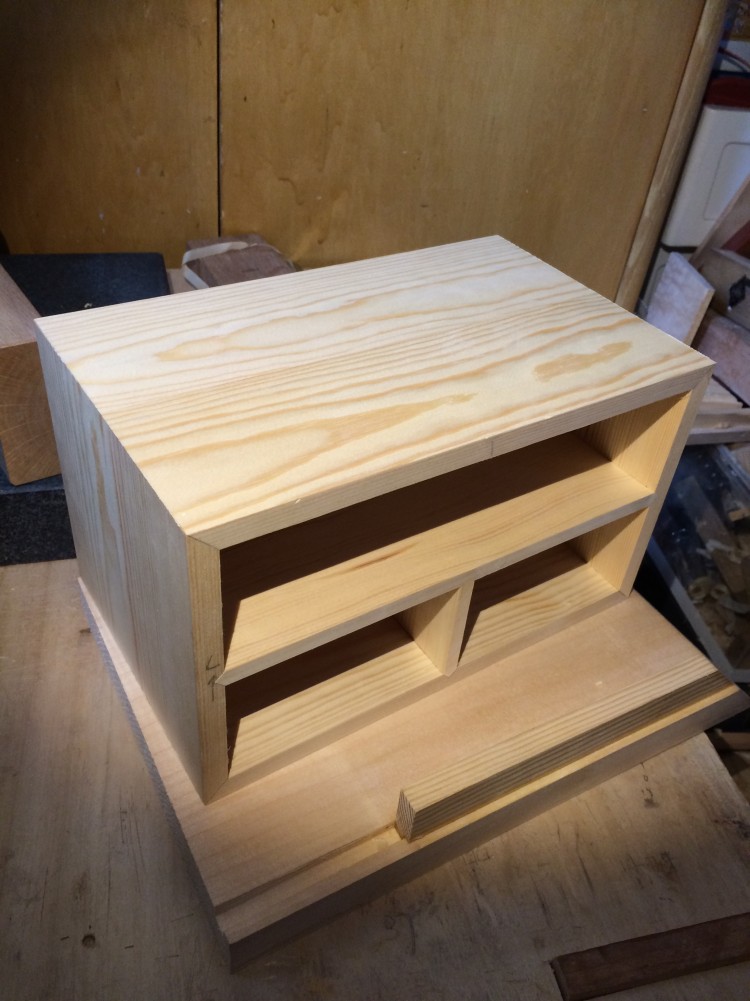

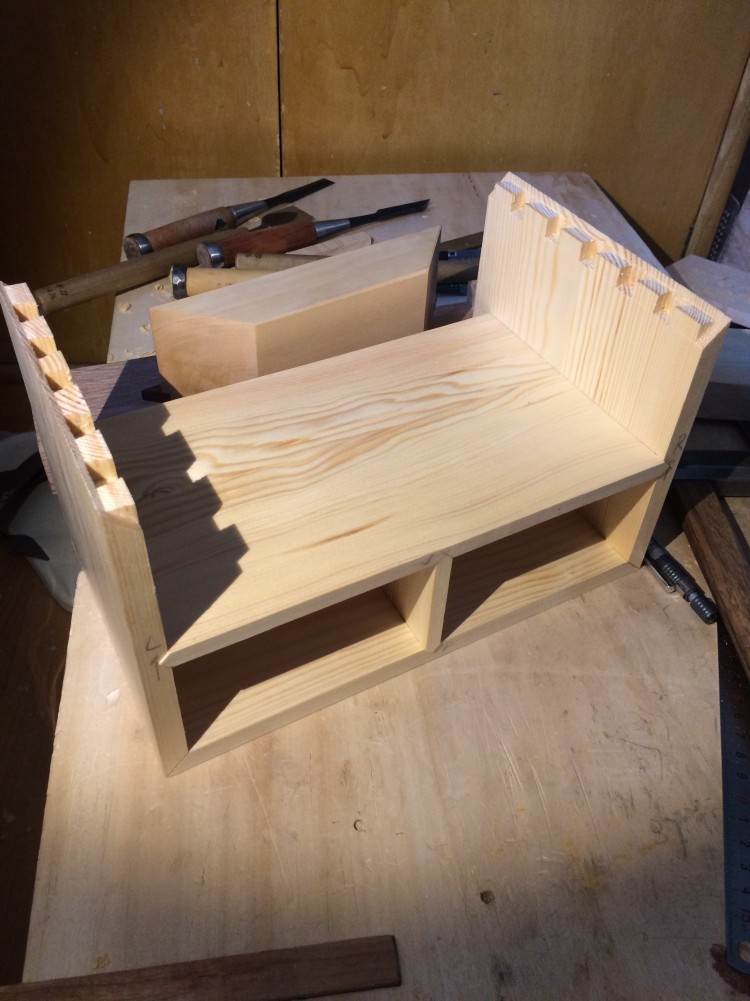

假组一下看看

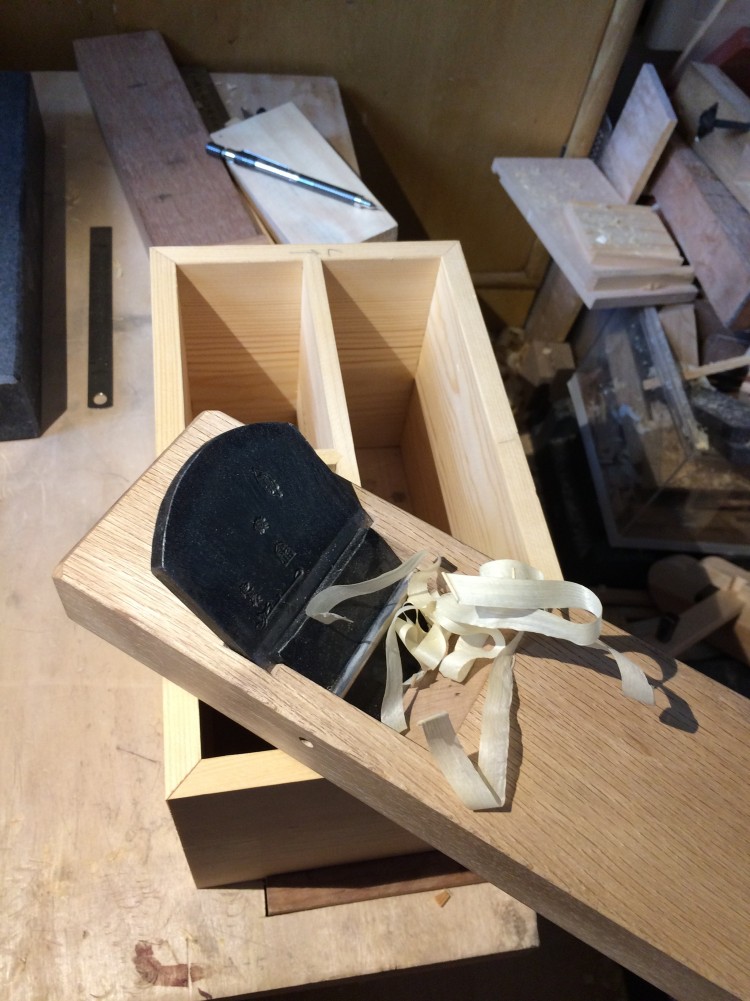

转着圈吧边框刨平齐。再拆开刨背板的槽，可以提高些精度

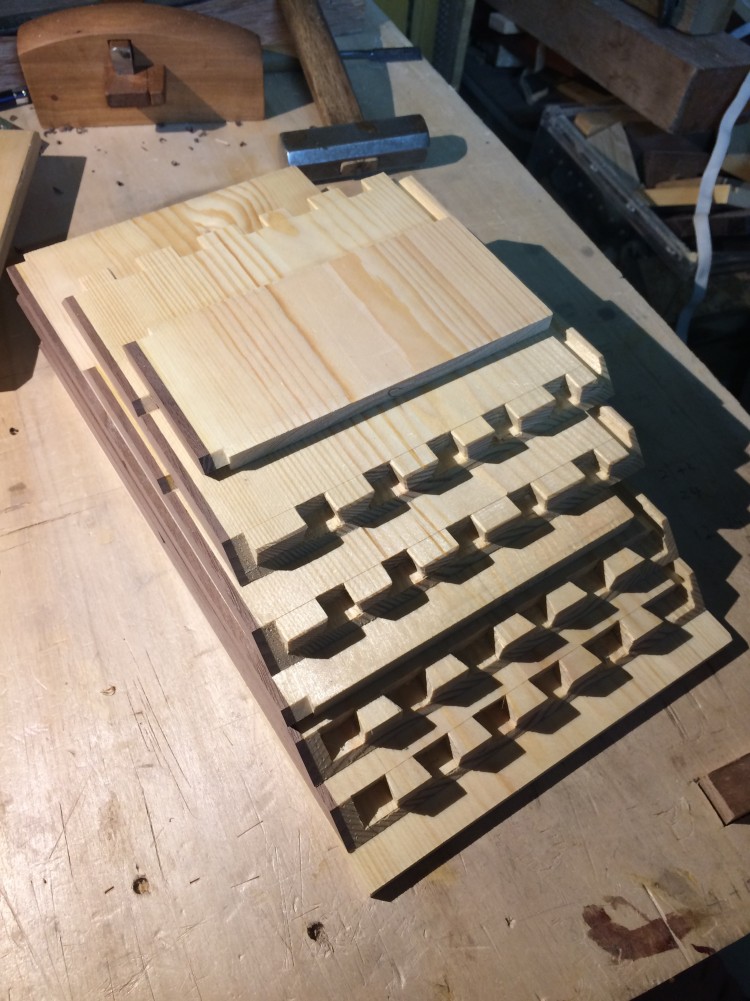

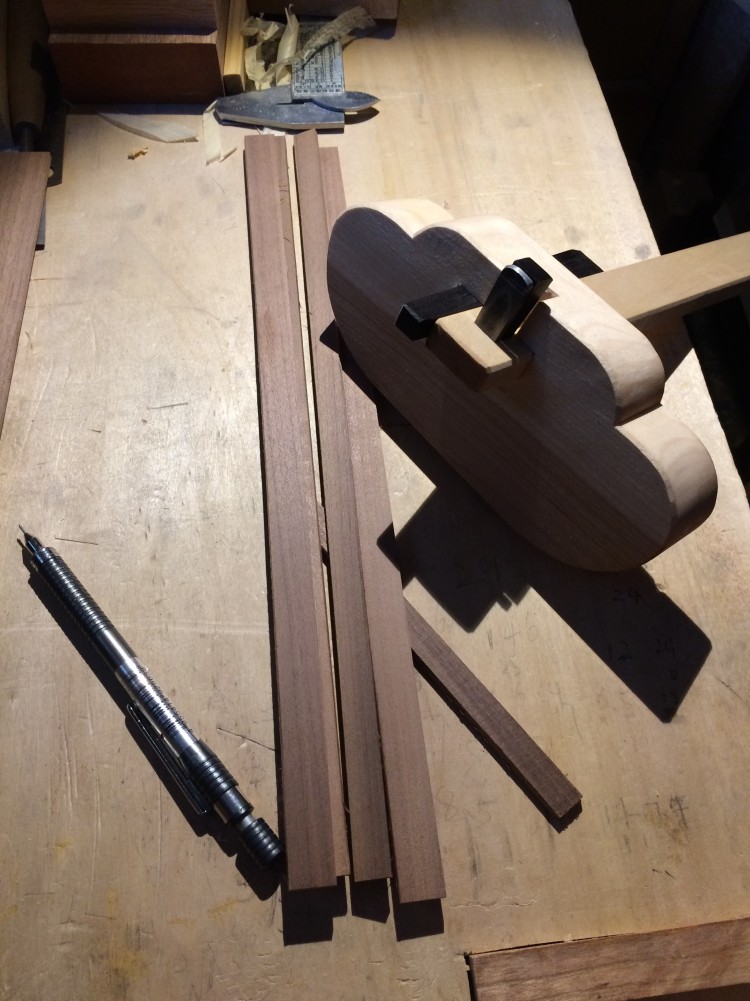

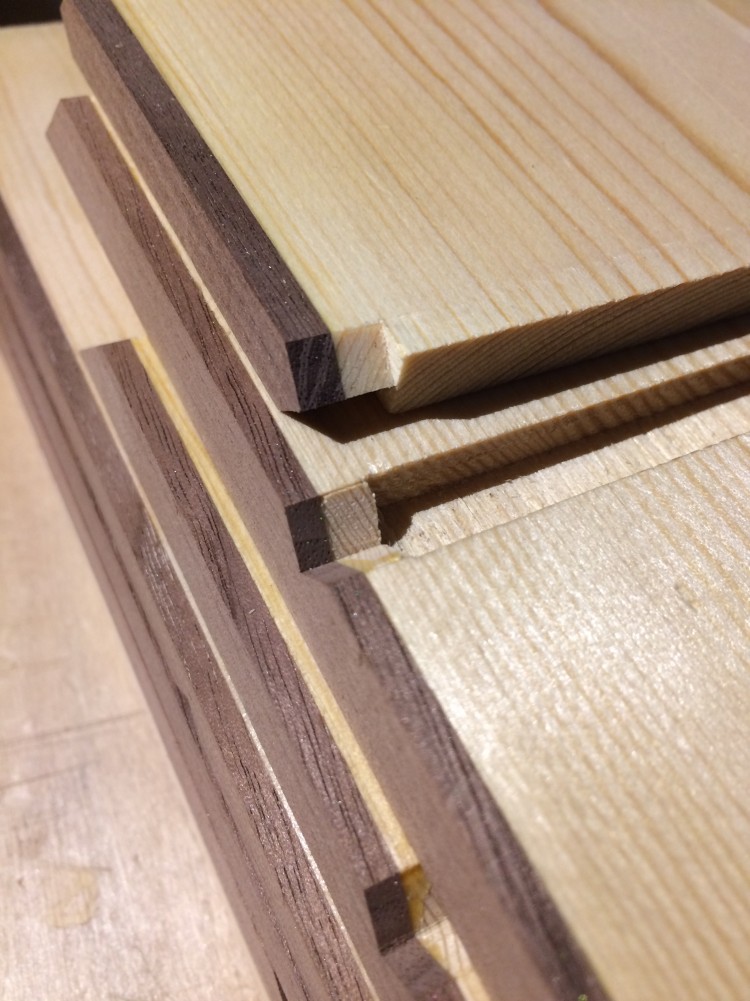

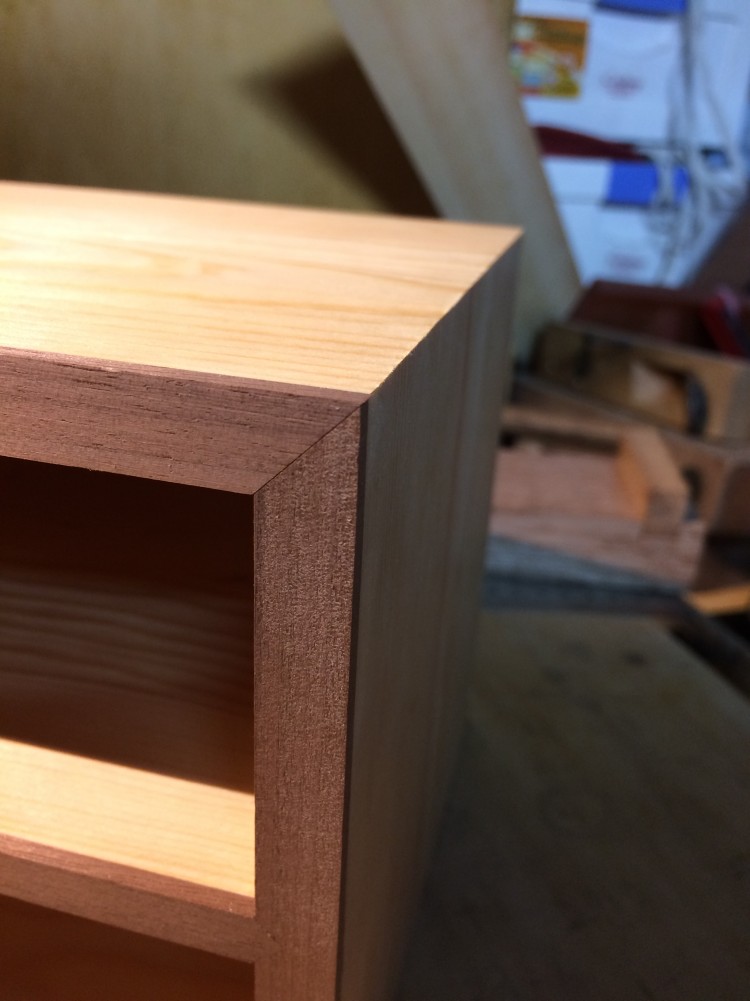

因为感觉有点单调，就找了些黑胡桃的木条，粘在边框上

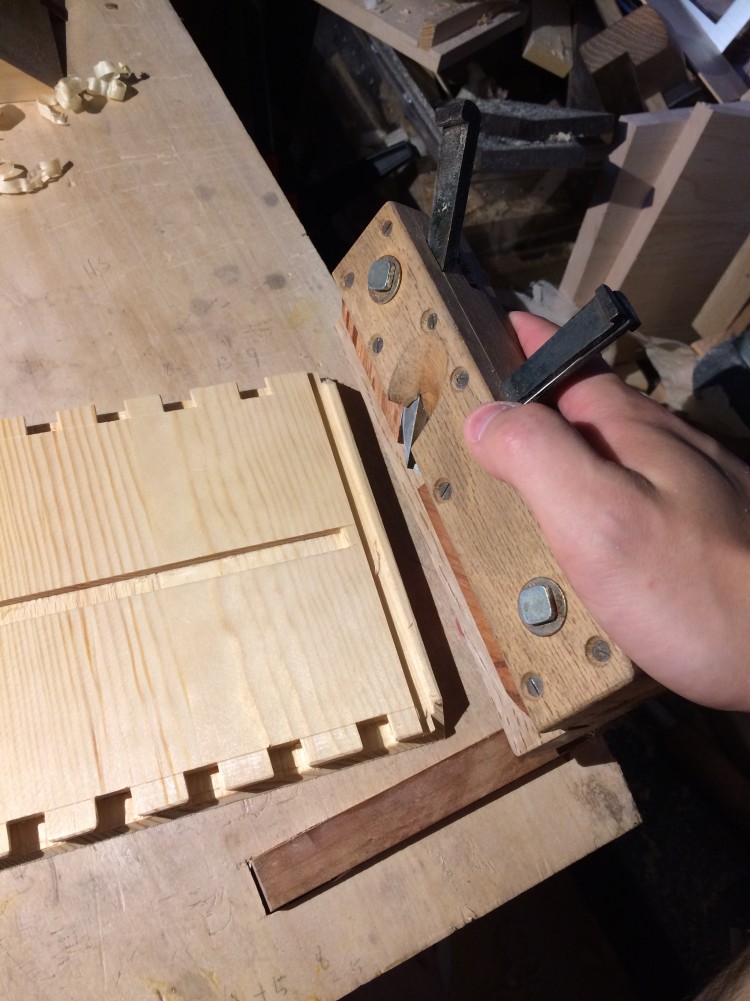

之后用槽刨子开背板槽，因为不像盒子的底板要承重，这个的强度不需要太大，所以做6mm就好了

都准备好了，就可以组装了

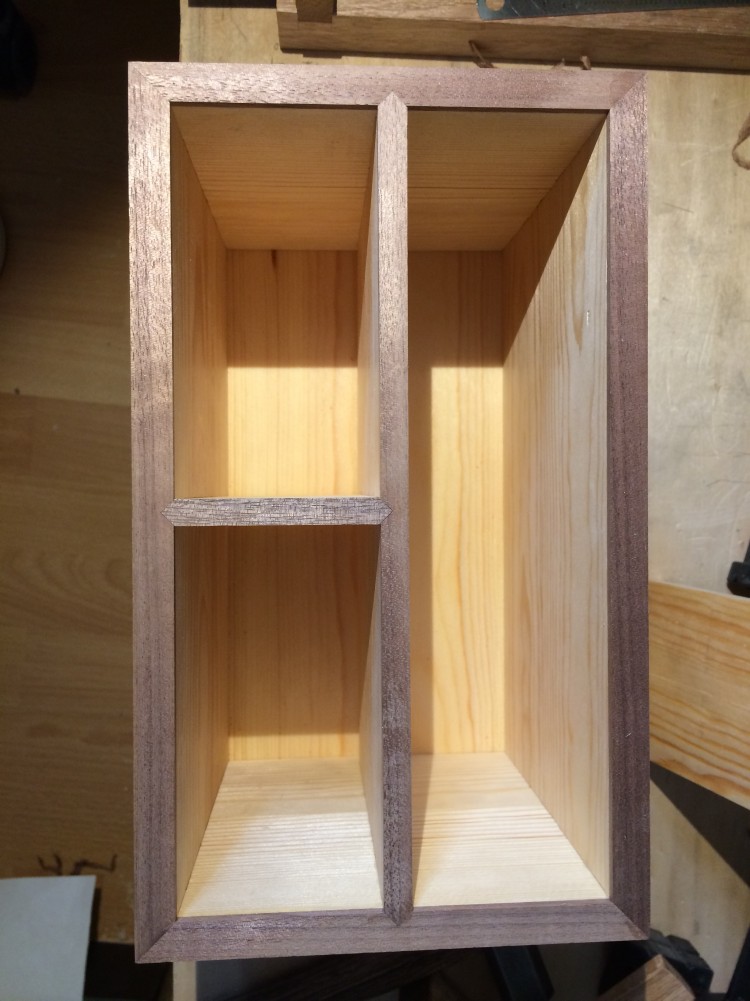

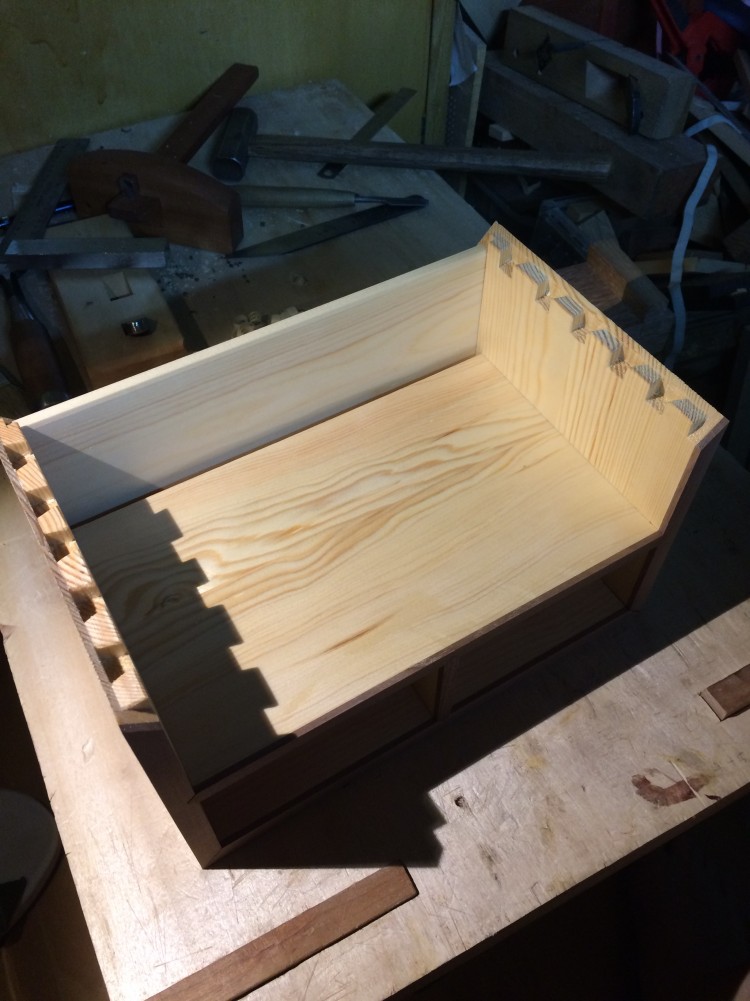

这张图可以看见隔板和背板之间有大概5mm多的空隙，这样再关抽屉的时候就能互相传导气压，出现网上视频里那种好玩的活塞效果，有些人说这个设计不合理，很麻烦，实际上抽屉里稍微有点重物，就不会出现这个效果了，实际使用影响不大。

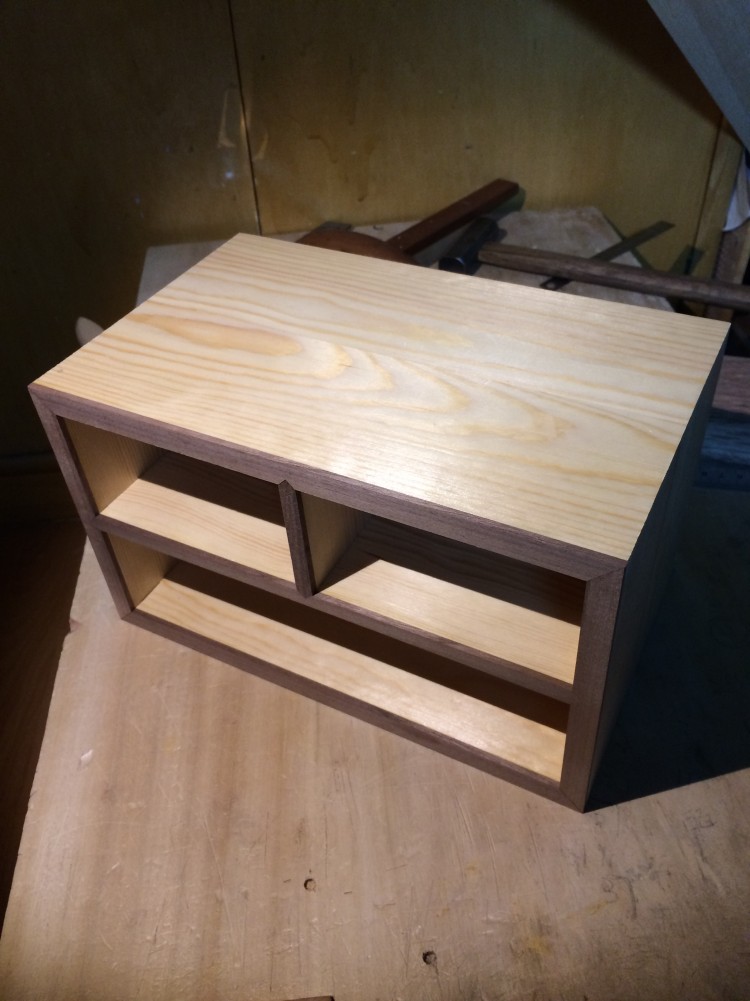

组装好之后不上胶水的效果

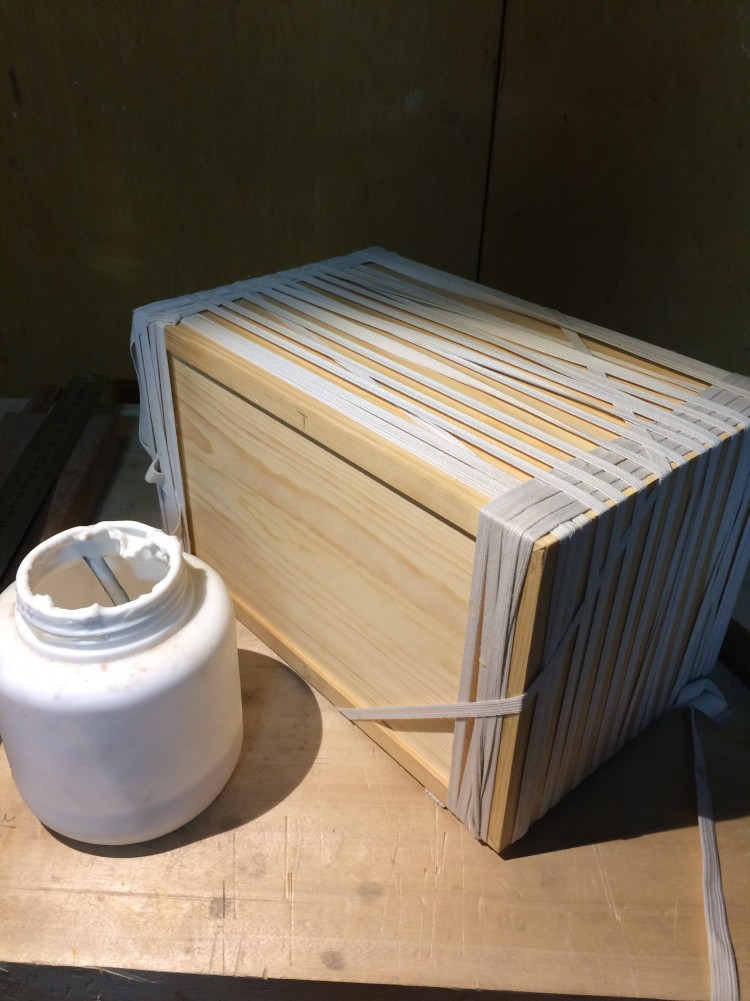

上胶绷紧，其实稍微点一点胶就行

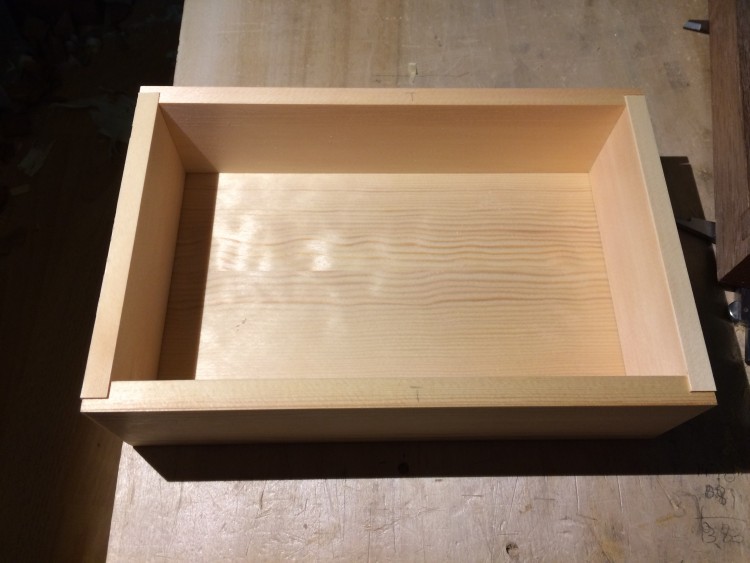

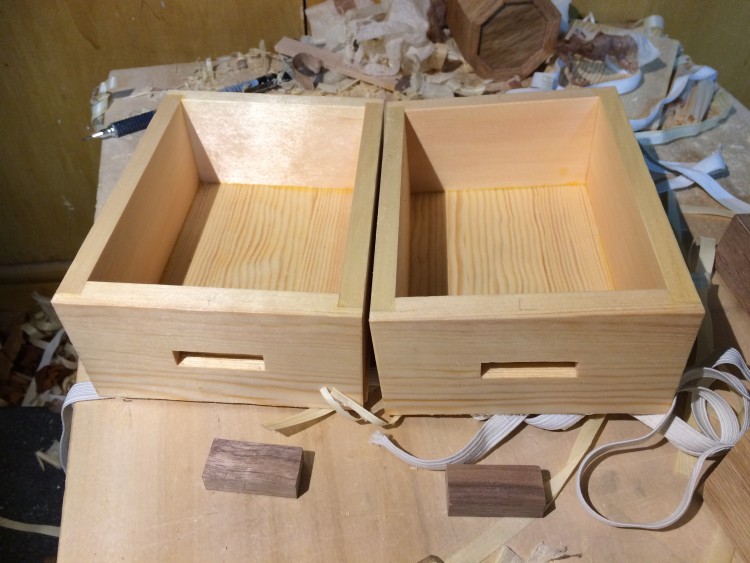

借着胶水干燥的空档做抽屉，先把前后两张板子尺寸弄好，侧面底面的板子就比较好办。

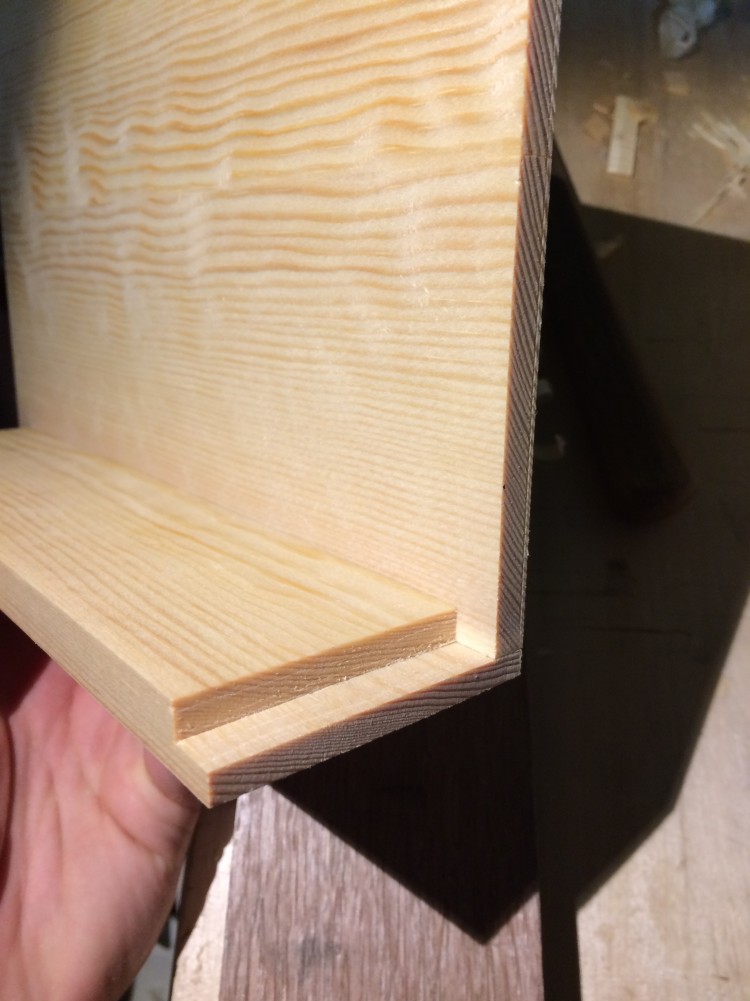

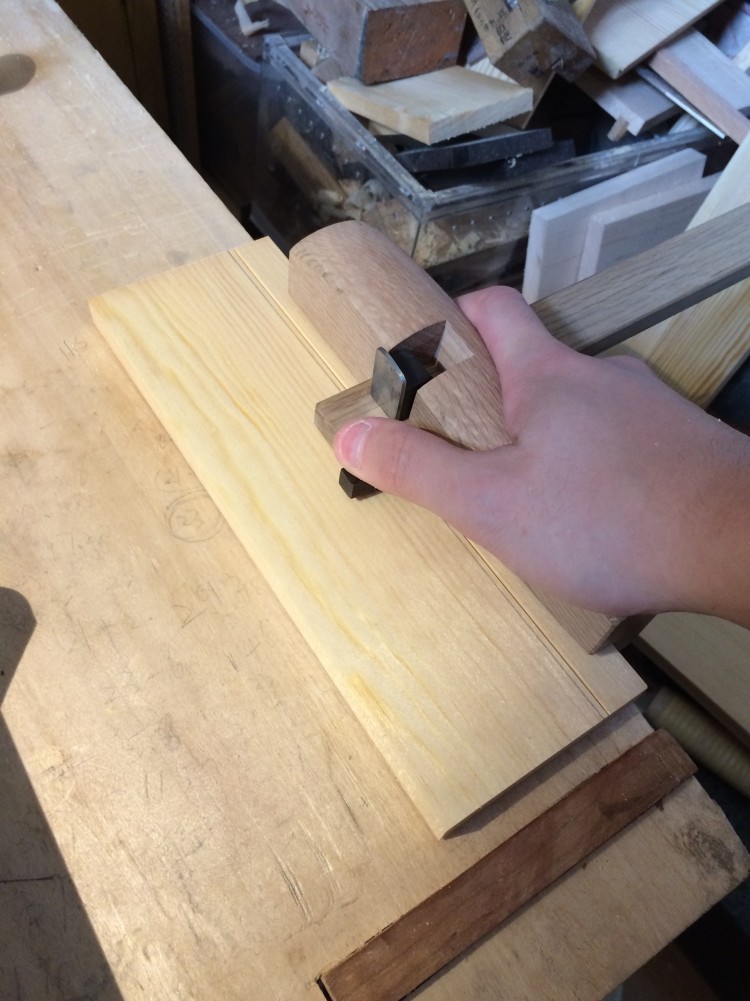

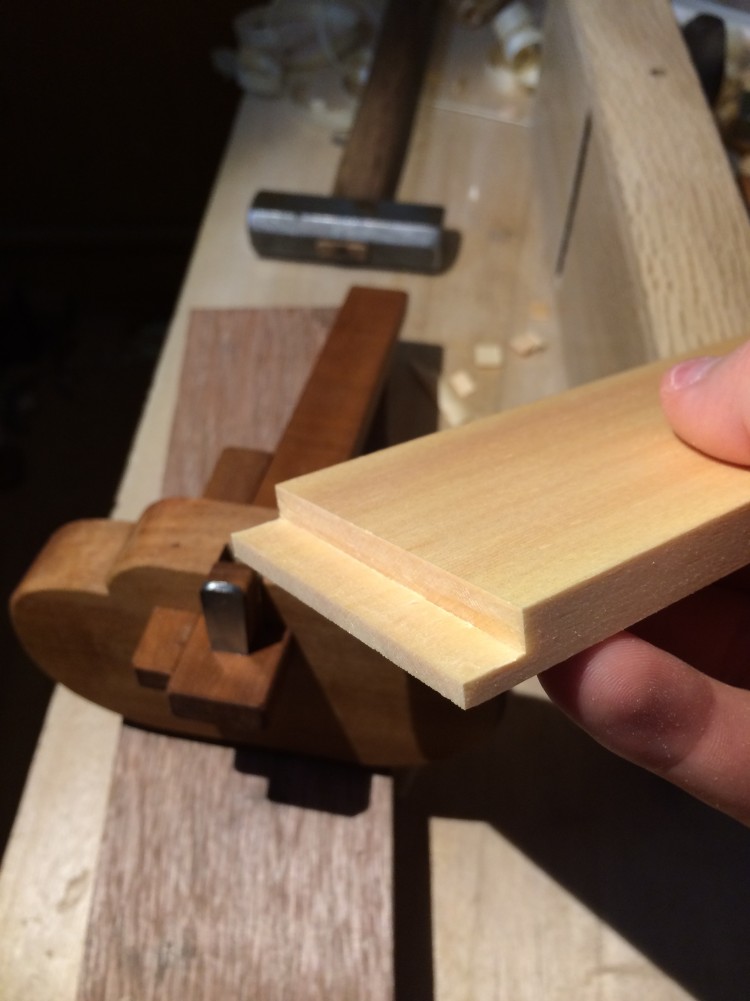

就不打榫了，用线勒子开L 直接粘，回头想起来再打木钉。

线勒子精度还可以哈。。。

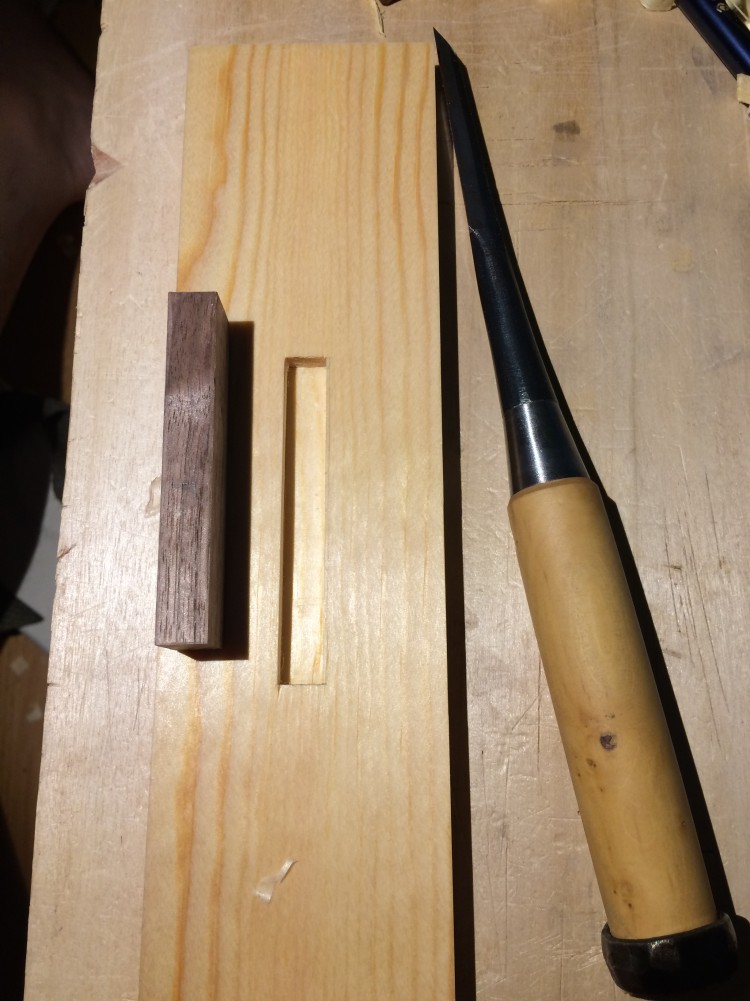

开拉扭的槽，本来想假组一下看看效果，拔不出来了，就直接上吧，，，，

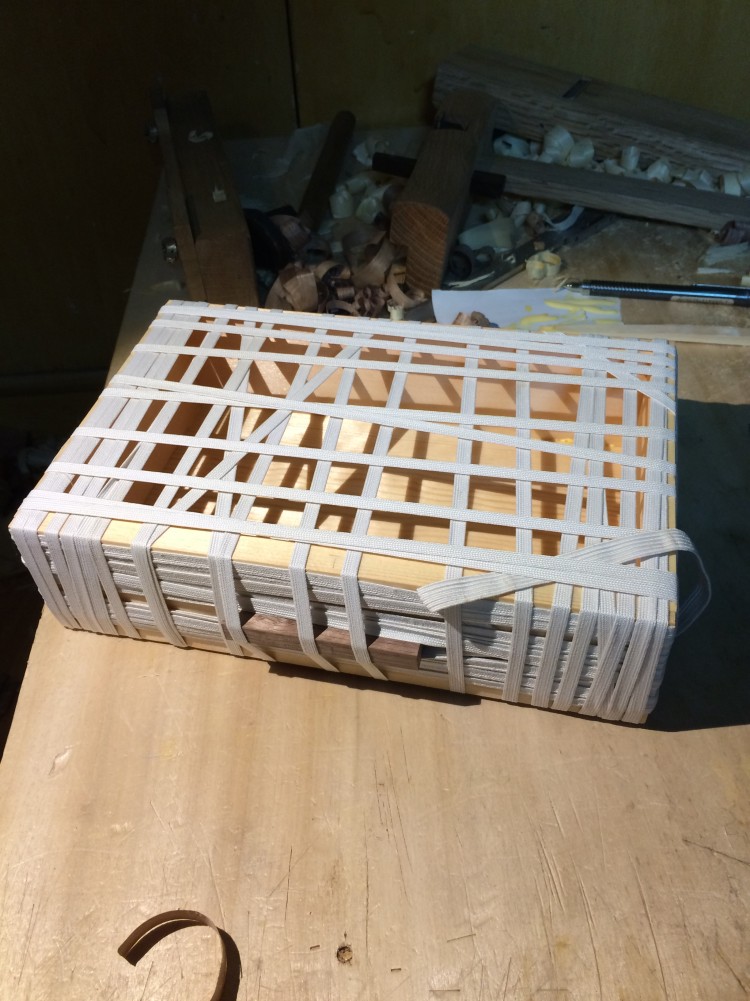

五花大绑

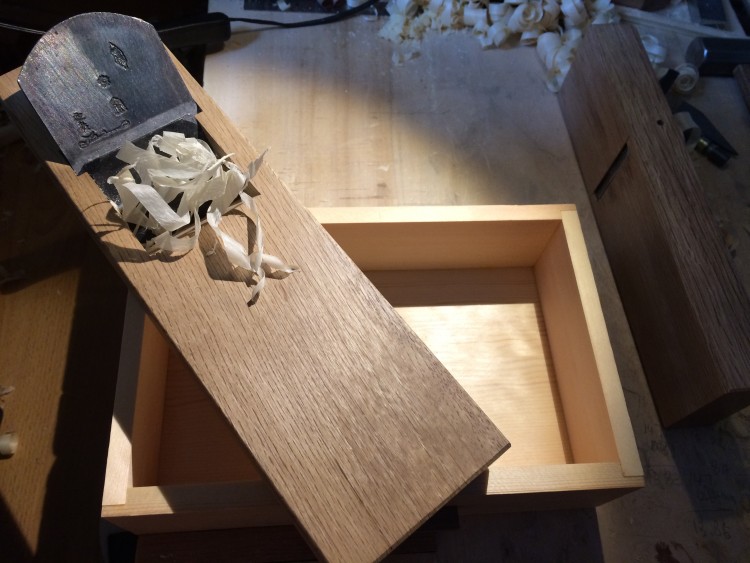

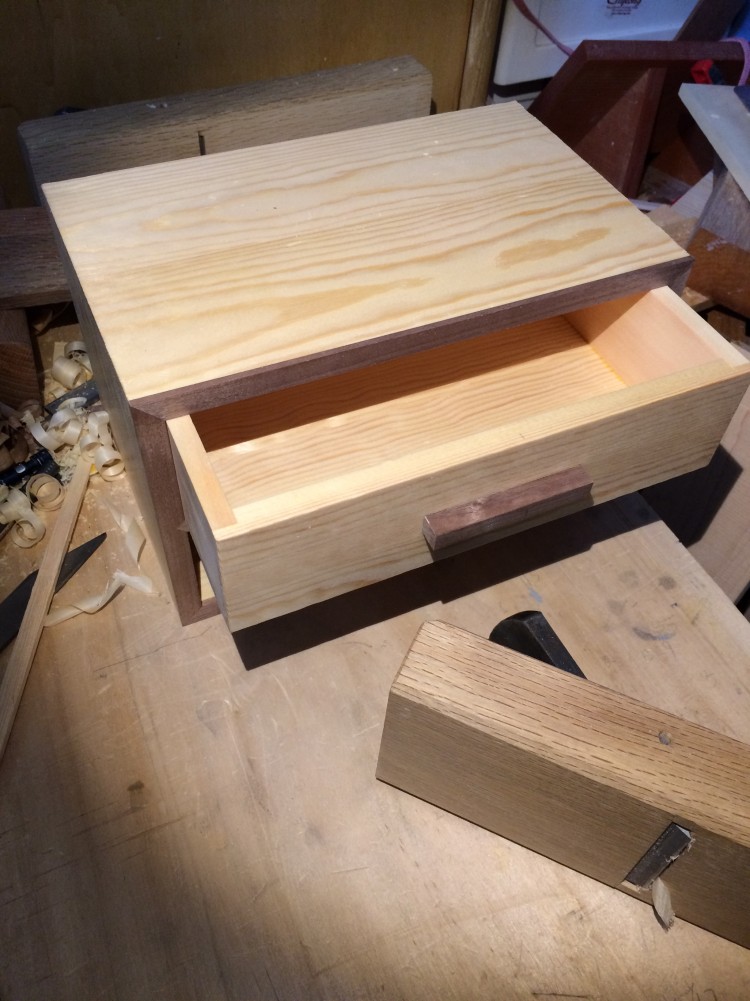

刨边缘和侧面，慢慢往里试着插，刨到合适为止、

剩下两个照猫画虎，这次聪明了，弄好了我再装拉扭。。。

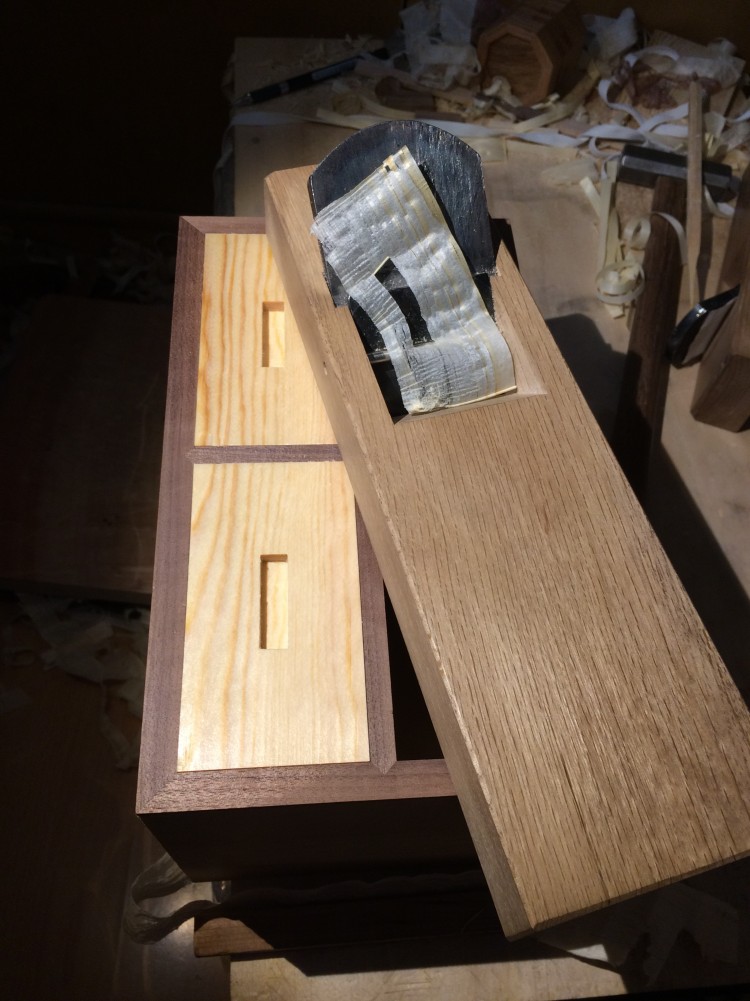

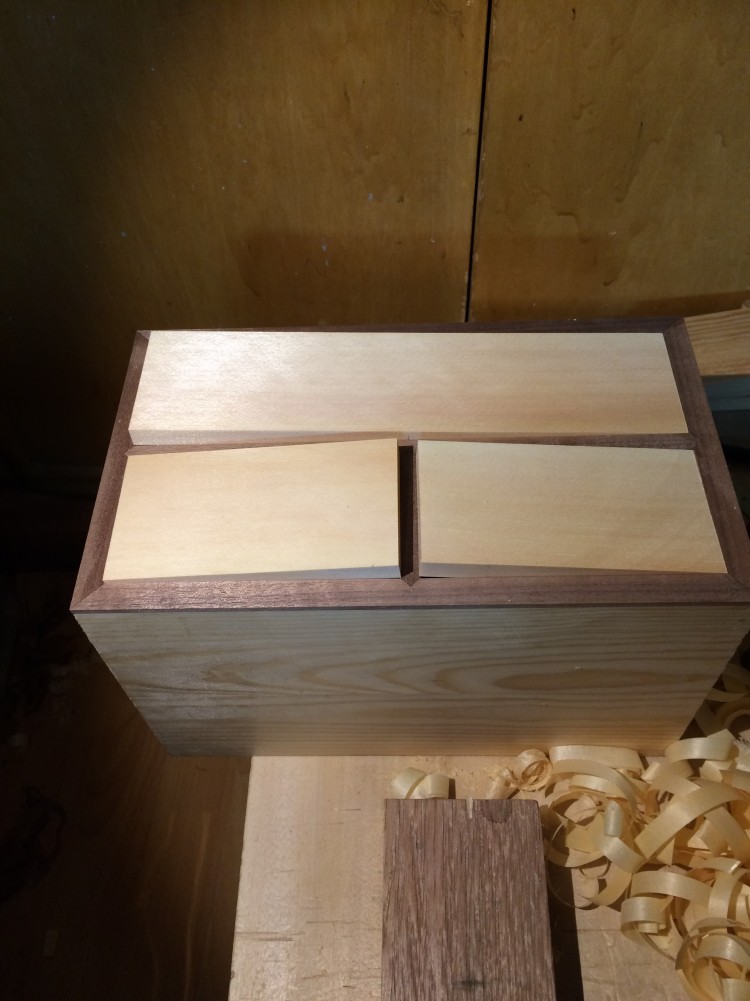

弄好之后整体刨齐

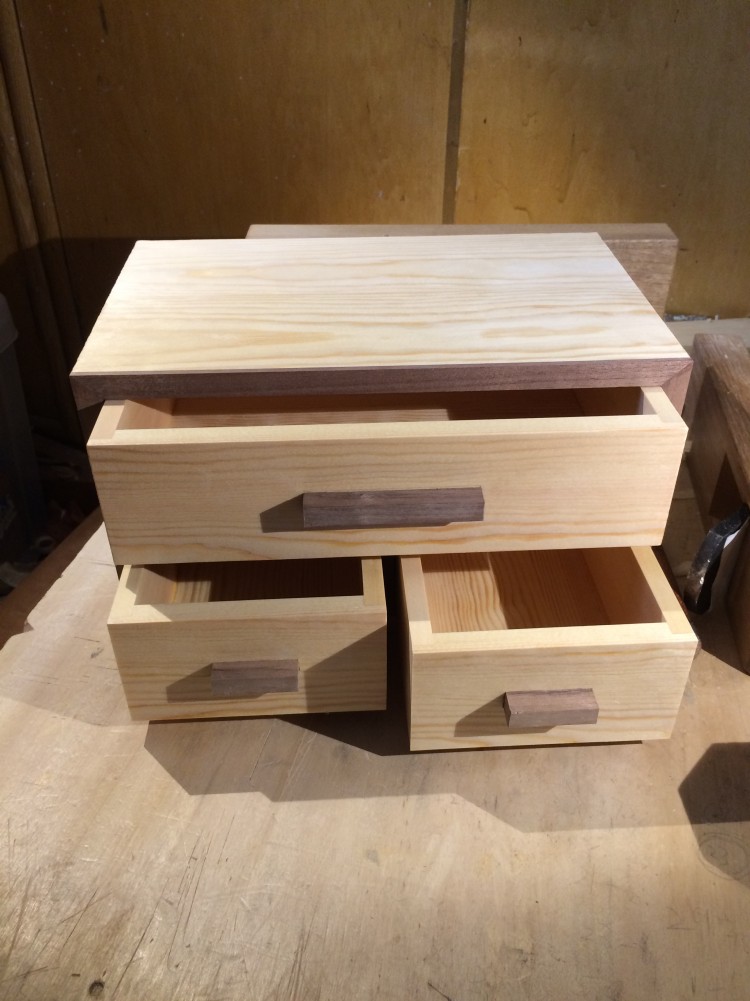

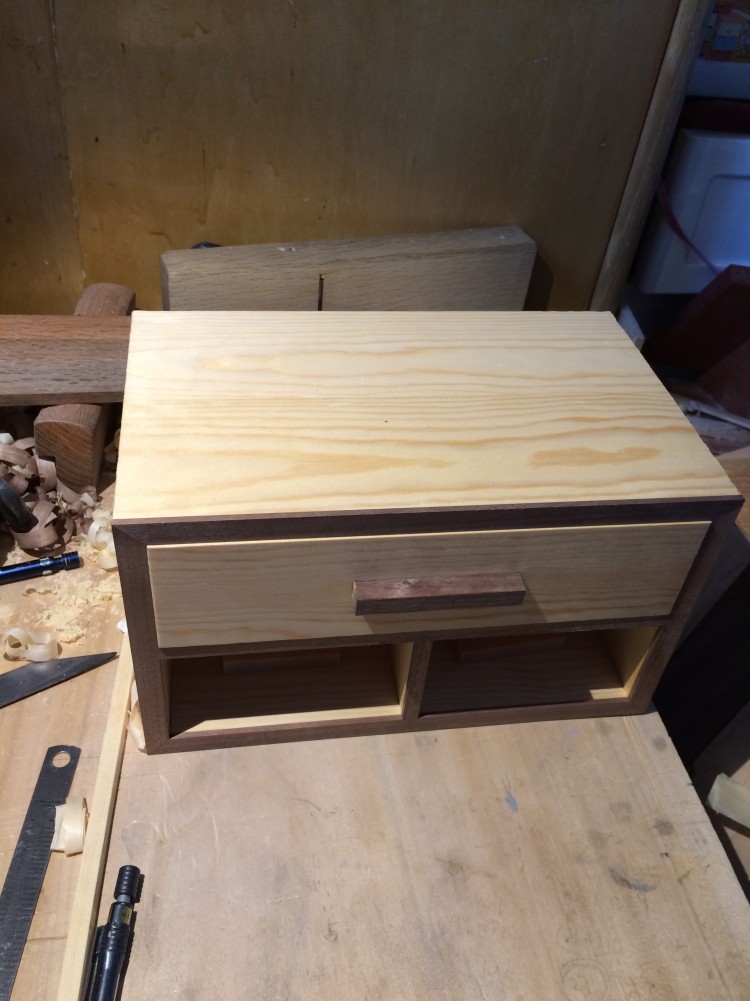

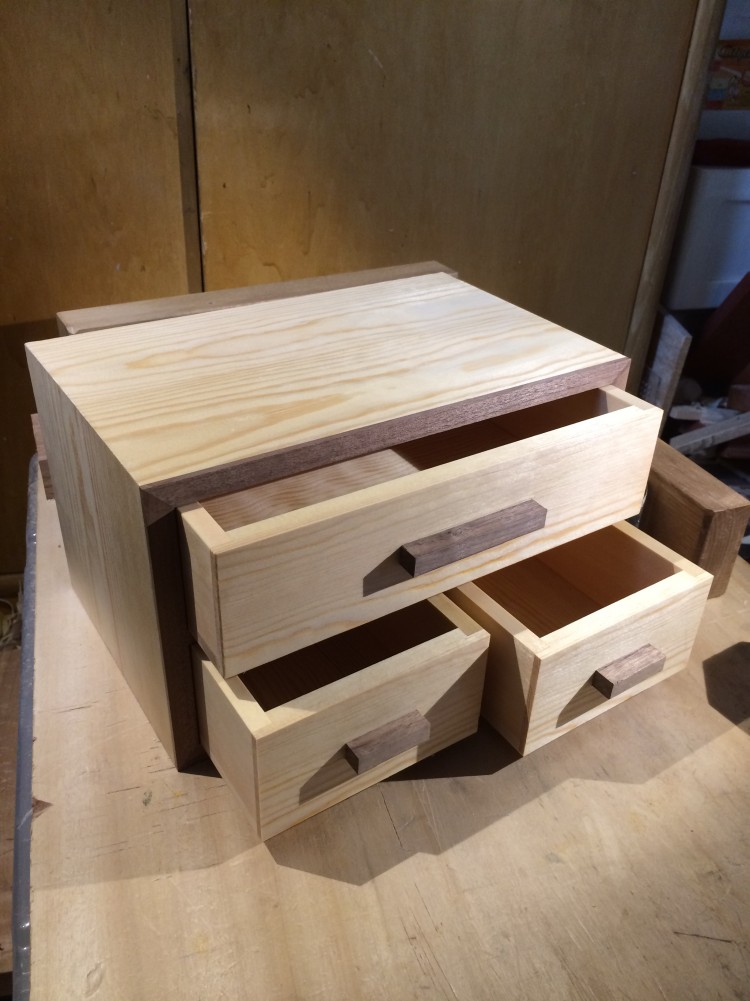

安装好拉扭之后就算是完成啦！表面处理不知道咋整，，就这样用着吧先

谢谢各位！

wb2316603 · 发表于 2017-7-19 16:47:03

手艺不错，顶一下。

丽丽爷爷 · 发表于 2017-7-19 16:53:13

小盒做的干淨漂亮。

老眼不清 · 发表于 2017-7-19 16:59:25

漂亮！高价收购。

tjfish888 · 发表于 2017-7-19 17:00:20

精工细作，漂亮！

过程详细，多谢分享！建议版主加精。

bigsundeer · 发表于 2017-7-19 17:02:36

精度很高，非常精细！赞一个

勾魂天使 · 发表于 2017-7-19 17:06:20

活干得漂亮

倪家红木 · 发表于 2017-7-19 17:16:23

厉害了

jackal · 发表于 2017-7-19 17:30:33

精密

叶三道 · 发表于 2017-7-19 17:33:07

真精细，真漂亮好手艺！

121059105 · 发表于 2017-7-19 17:41:53

新手上路，求大神指导

121059105 · 发表于 2017-7-19 17:42:26

这种料子市场上买的话，大概多少？

孙德林 · 发表于 2017-7-19 17:45:58

漂亮

张甜菜 · 发表于 2017-7-19 17:46:16

121059105 发表于 2017-7-19 17:42
这种料子市场上买的话，大概多少？

我私信给您

boddy1982 · 发表于 2017-7-19 17:48:33

好技术
