自制雕刻机第一次雕了个失败的作品

三十三天

会动的机器都是好机器。不错。
  R! y& @3 q2 O7 A

光头滑板军

nini21800 发表于 2017-7-17 08:04
是的，我的机子太差劲了，就连底板都是溥溥的铁皮和木板，X轴行程又太少，制作出来看看能不能雕刻，还有 ...

  h+ }7 ]" T, O, F; j底子太差，好不了。

时光机008

可惜这套电控了
! U; l, S, E& m' V4 t4 X' h5 j1 z

asxtyllq

自己磨刀需要出镜面

asxtyllq

锌合金轴承纵向移动大

阳光普照你

高手，佩服，真厉害

双柏

8 f( ^9 r( b$ {- R

数字菌

稍微改动一下就好了，主要是增加强度，底板用电木板也比薄铁皮强，铝板也可以。Y轴太高了，会抖动的，总之你能做成这样说明动手能力很强的，期待你早日出更好的作品。祝你成功。

nini21800

数字菌 发表于 2017-7-26 20:05
稍微改动一下就好了，主要是增加强度，底板用电木板也比薄铁皮强，铝板也可以。Y轴太高了，会抖动的，总之 ...

0 j0 I* u% `3 q& e% g0 h谢谢建议，高的Y轴不太明白，是主轴的Z轴吗？
. d1 ^  L+ d; N9 g

NET668

' N! u* l6 ?' |! h1 O

nini21800

附上一些设置，还在学习雕刻中................

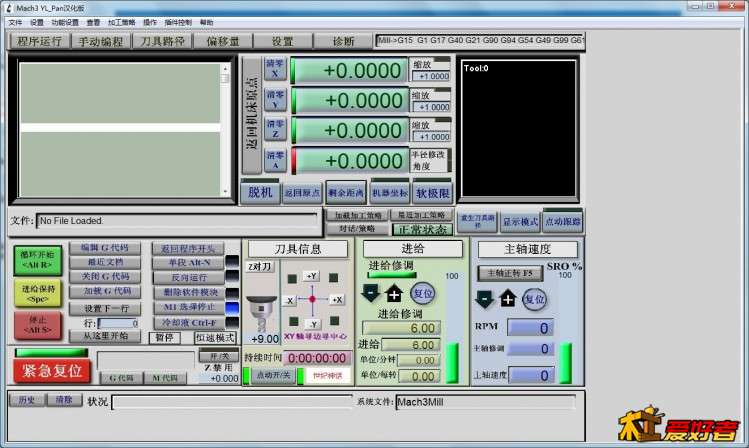

M3雕刻界面

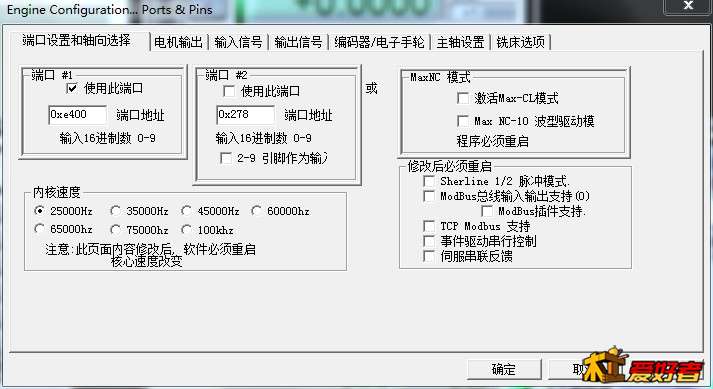

电脑无并口卡，自己加并口卡的改动并口卡地址

0 W* C" I' {' }9 O6 x

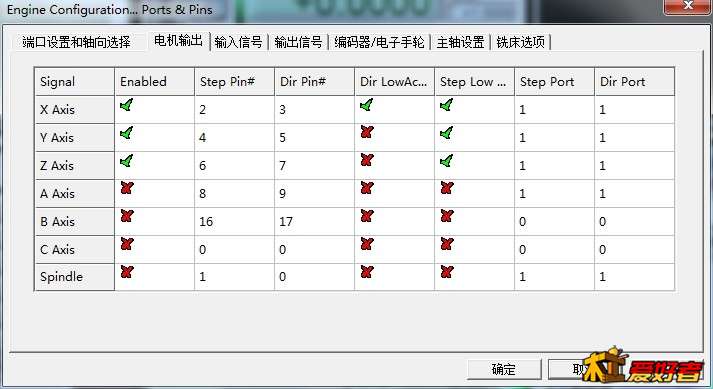

电机输出设置
% k) W6 ^7 b- Q, c4 A7 O% ^3 [

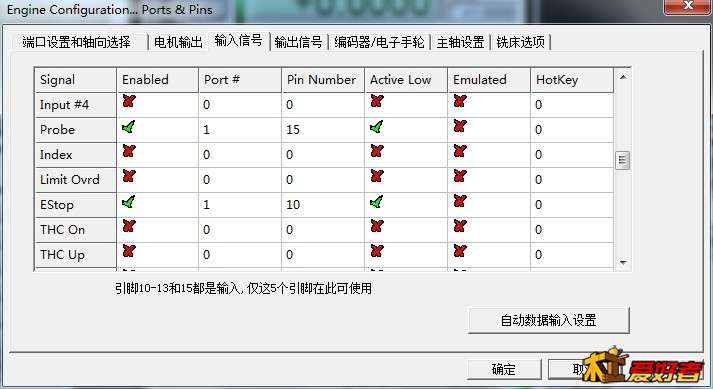

' a* i4 @- a1 Q信号输入设置，急停和对刀端口

" @/ B1 [, @, }, H6 X

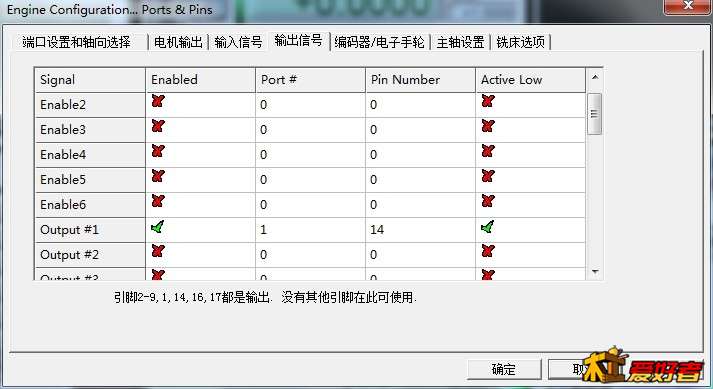

信号输出设置
+ x$ q' ~$ [  [' Q+ C

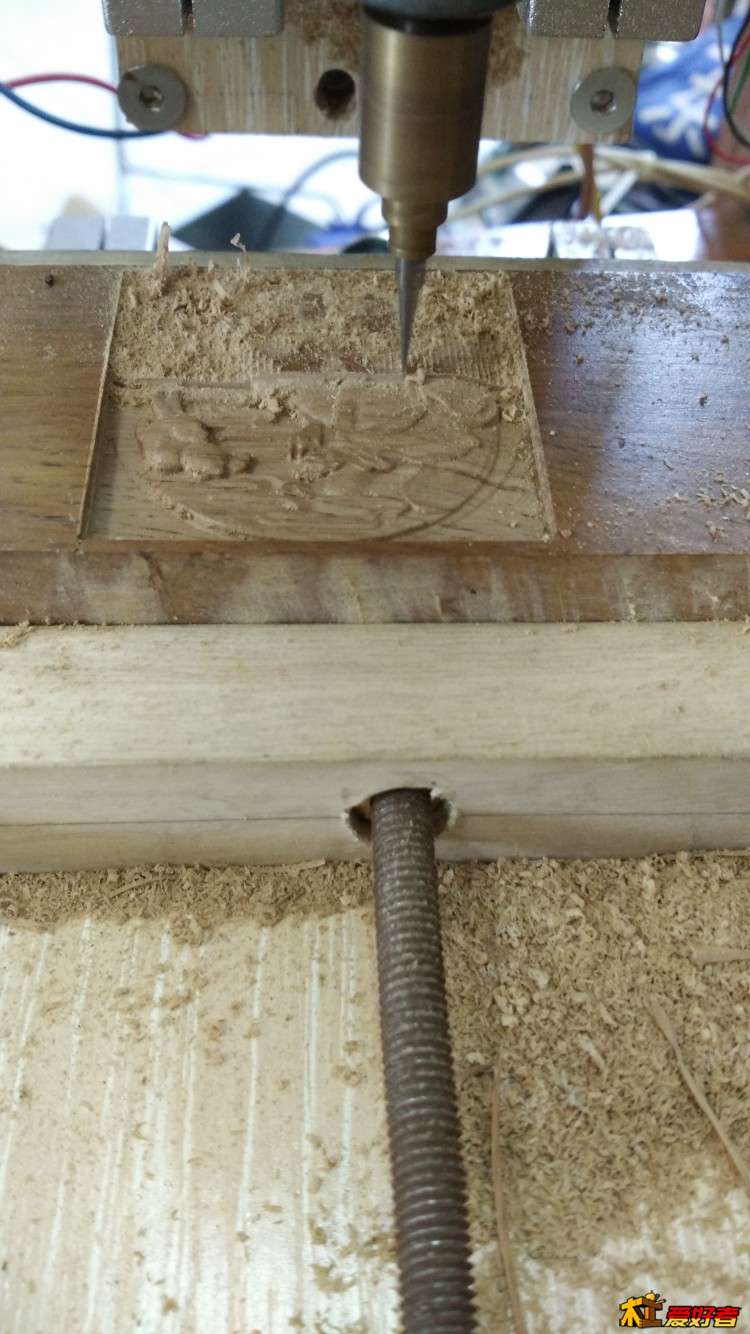

7 Q- Y$ t( N, {最近的雕刻，顺纹雕刻比横纹雕刻快两三倍
1 Z6 r& U- S8 A; k1 H

4 i: u' `; w7 V) X/ F

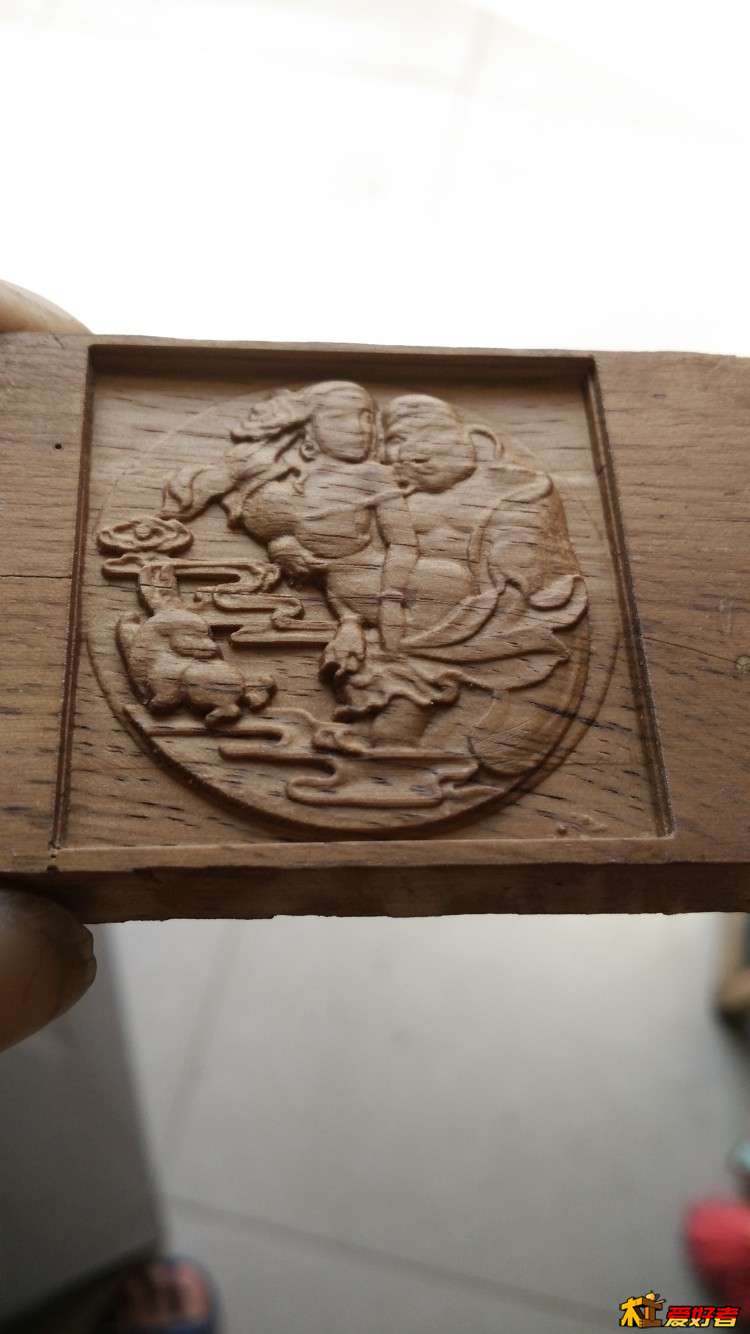

8 P9 e  ~% j+ T3 g$ m) X7 |) ~雕好的月饼

& @6 [7 V" G* C+ O9 K; q

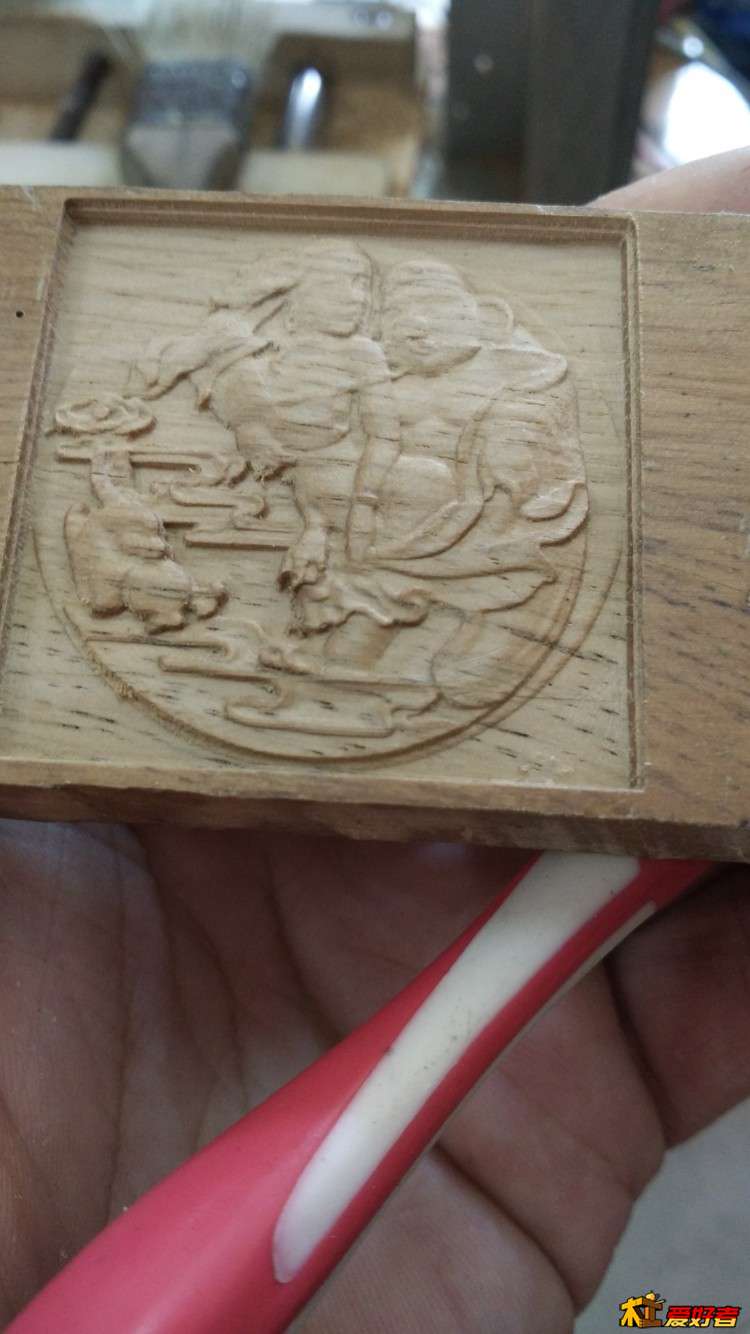

雕失败的作品
" l' N4 P4 x; N7 U$ e. l
1 }8 [; Y7 u7 P4 |' B3 V

生锈的锤子

软件和软件之间有冲突 你这机子真简陋！
% x! \! `* g3 p% E" Q( Y* I

nini21800

就是，在雕刻中开ArtCAMPro，机器都会乱跑的，开一些网页等就没事。

nini21800

生锈的锤子 发表于 2017-9-13 22:54
软件和软件之间有冲突 你这机子真简陋！

, e) O* l/ ~) `$ J+ A身边就这些东西，只能看着弄了......
! C9 p4 |# D2 }) ?

生锈的锤子

nini21800 发表于 2017-9-13 23:00
1 ^- L  l2 q5 m身边就这些东西，只能看着弄了......

, r8 D( i# R- q' J& L; G7 r哈哈 也挺好的
