会焊工的木工不是个好工，啥都只会皮毛，一个人施工，结果做出好多问题来。

jlthldy · 发表于 2017-7-13 09:02:46

东江愚夫发表于 2017-7-12 06:12 ( | M; r7 m1 r+ c7 h$ \' \+ a
全程自己做最多是自己骗自己

抱歉啊，我以为这是找人做的，自力更生

，那个视频你得自己翻翻，我是无意中看到的，没记住是哪年的，她们的框架给我印象比较深，

jlthldy · 发表于 2017-7-13 09:12:18

这种方管做广告墙没问题，做受力结构强度不够，最好用槽钢或者工字钢为好，如果不重新制作，建议一层立柱补做，6-8根，横梁最少3根支撑。斜拉也需要做的。一切为了安全。

LN玉树临风 · 发表于 2017-7-13 18:50:54

先不说楼下的各位说的头重脚轻和地基的问题，但就焊接结构就存在问题，屋架分上玄、下玄、中立，这些交接位置不是那点焊肉就能行的，都要打补丁，也叫节点板，大的结构小的结构道理一样，就是加强焊接位置的截面，使得损坏不会在这里发生，另外屋架下玄需要起拱的，10分之一的上凸，以免雨雪恶劣气候还有本身的自重造成的下踏，这个屋架最有名的前政治局常委李瑞环的结构，多大的屋面均布载荷用多大的角度和多大的角钢。说多了不好意思。

我有现成的钢结构设计手册，你要再盖给你看看。

LN玉树临风 · 发表于 2017-7-13 18:55:23

LN玉树临风发表于 2017-7-13 18:50+ P1 z9 x0 U- x, _! a. _
先不说楼下的各位说的头重脚轻和地基的问题，但就焊接结构就存在问题，屋架分上玄、下玄、中立，这些交 ...

这样的结构除了地基，几根结实的立柱不会吃亏的，最起码要15厘米见方的厚壁方管做骨架，第二层才有安全感，睡觉才会无忧。否则刮风下雨会胆战心惊的。

东江愚夫 · 发表于 2017-7-13 20:55:42

LN玉树临风发表于 2017-7-13 18:50 ! B3 \7 x) ]0 j+ n H3 y
先不说楼下的各位说的头重脚轻和地基的问题，但就焊接结构就存在问题，屋架分上玄、下玄、中立，这些交 ...

专业的

东江愚夫 · 发表于 2017-7-13 20:56:47

LN玉树临风发表于 2017-7-13 18:50
& F) Y# H& ^7 H" o, J先不说楼下的各位说的头重脚轻和地基的问题，但就焊接结构就存在问题，屋架分上玄、下玄、中立，这些交 ...

头重脚轻是指哪方面的？下面小上面大在建筑中常见吧

LN玉树临风 · 发表于 2017-7-14 05:12:57

东江愚夫发表于 2017-7-13 20:56! ~& X4 Z2 j$ S6 y3 A$ C# M
头重脚轻是指哪方面的？下面小上面大在建筑中常见吧

不是说你的结构，看过很多这样的结构，有的比你的更怪异，但是都有地基处理，深挖基座或者护坡，就你的这位置明显在一个水土容易位移得地方，你的底下的地基我看不到，再者底下的骨架过于简单，说的是这个头重脚轻，如果是短期居住还好，如果是长期的，建议坡的位置加护坡，就是那种毛石砌筑的60-1米的斜度墙，为了防止地基土位移的，建筑出现问题大部分都是沉降或者地基土的位移和下蹋造成的，另外在有土的地方种几棵树也是不错的办法。
把你的所有的四周骨架可以加工字钢或者槽钢，用5至8毫米的铁板做些三角或者异性节点板加固焊接都是补救措施。建筑钢结构是门技术，不是电焊工就能做的，需要在结构，受力、基础、横向结构，还要考虑极端天气、地震震度，计算护坡都是需要深挖的，一般的都要见素土层在你的坡底下挖的位置以下60-1米最好了，用水泥和石粉就行，结实的很。

南方很多地方容易出现房屋倒塌，和当地的节俭有关系的，根本不按照正规的技术工艺去执行。
地基护坡必须处理的，再者在一层和2层的交接处加几处可以打斜拉线的固定点也是个好办法，万一挂大风能起作用的。

LN玉树临风 · 发表于 2017-7-14 17:19:06

东江愚夫发表于 2017-7-13 20:56
* ~% ]1 \+ L" C9 E3 r0 F# q& l; g头重脚轻是指哪方面的？下面小上面大在建筑中常见吧

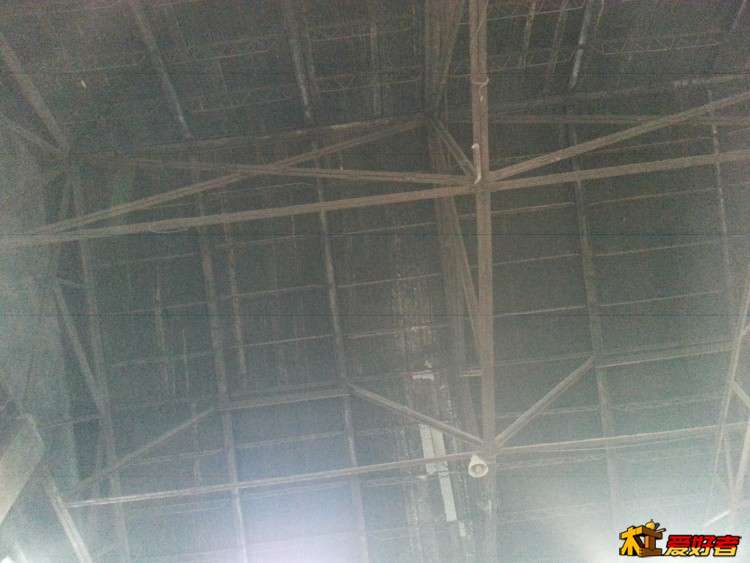

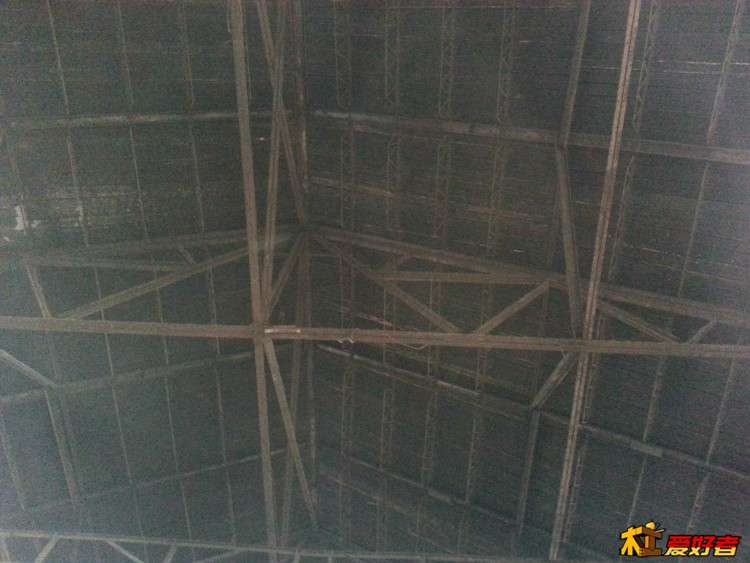

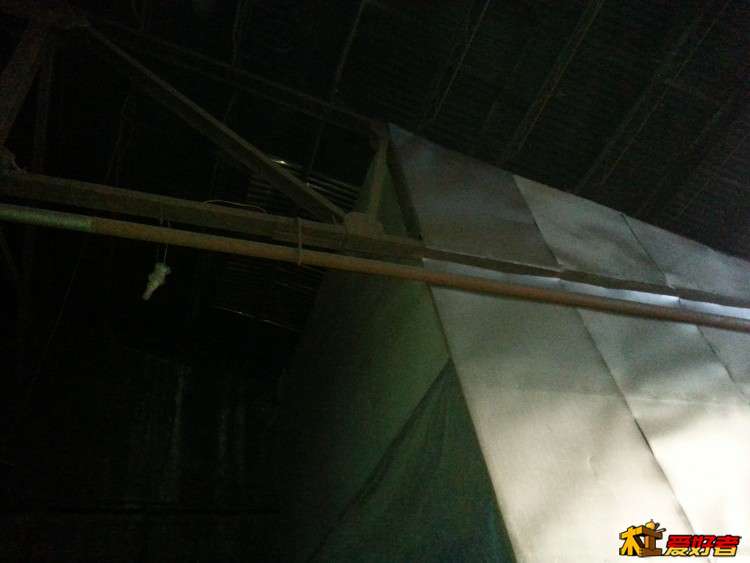

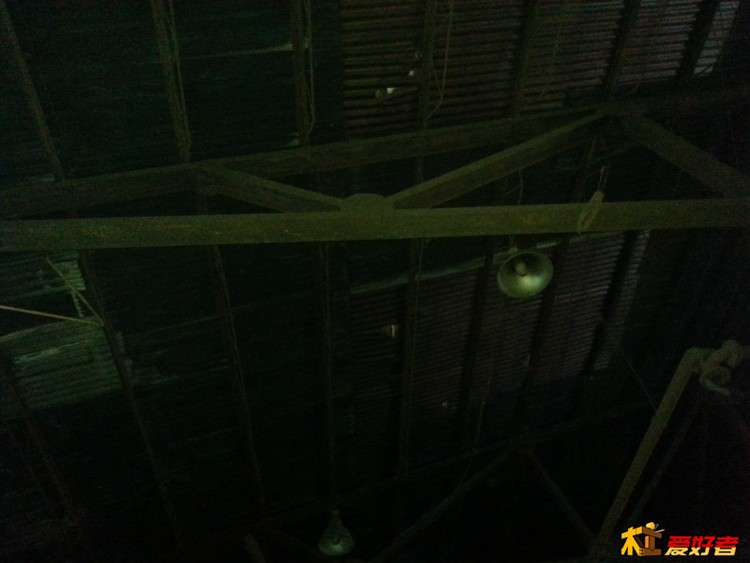

图片供参考，节点板参考图片，大小建筑道理是一样的，这是我1998年自己盖的，长度65米、高度14米、宽度18米，屋架均布载荷3000KG，接近20年了，经历过2次10级以上的大风，我们这附近房顶吹跑的好多、广告牌子大部分都倒下了，我这个一点没事，一点问题没有。地基3.5米深，毛石水泥砌筑宽度1.2米，混凝土地梁宽0.6米高0.6米，就这还沉降了12厘米左右，把一侧的墙撕开了一道缝。宽的屋架和竹子不是焊接的，是螺栓把固的，因为要考虑到震动和热胀冷缩还有焊接应力，比如说3个屋架、5个屋架在两端最外侧的屋架都要打三角焊接，防止变形，提高整体刚性。自己盖房子该省就省，不该省的一定不要省，还要考虑长久生锈的余量都要考虑进去，提前做些预留最好。

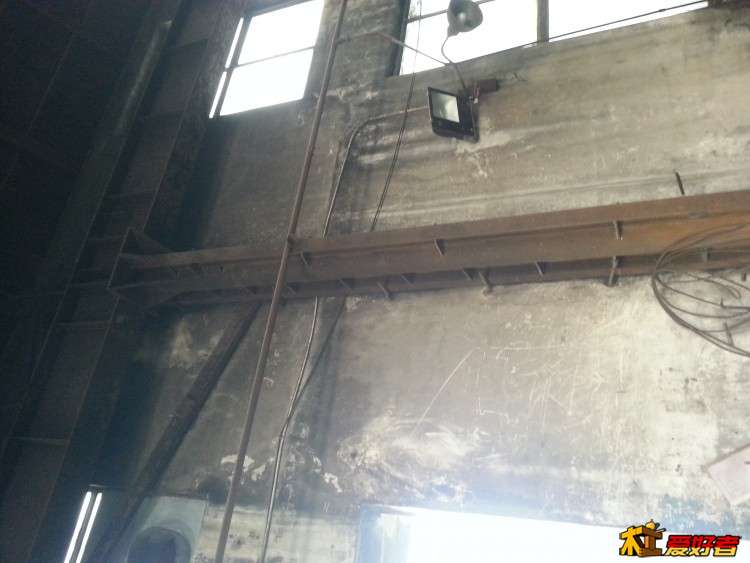

我的柱子是273毫米的钢管结构焊接轨道中间是混凝土灌注，理论上单根柱子抗压300吨，灌注混凝土是为了提高整体刚性和防锈。
