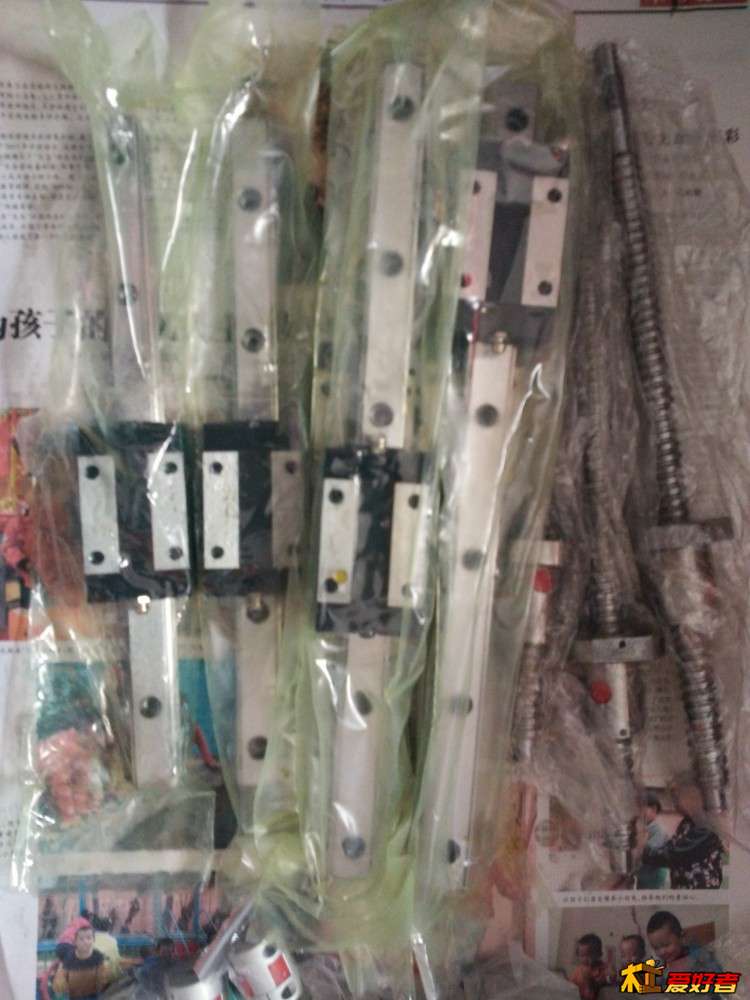

首先，要向论坛的诸位大神表示由衷的感谢！你们让我学到了很多东西，以后也会虚心潜水学习！最初接触CNC 其实是因为PCB电路板，本人经常要做PCB打样，测试设计的电路是否合理。传统交某宝做，费时间；感光，热转印，化学蚀刻不是那么方便。某天无意中发现用雕刻机做PCB覆铜板的介绍、、、之后就入坑了。首先在论坛潜水，相见恨晚的感觉，如饥似渴地泡在论坛里，虚心向大神们学习、、、、过了几个月，才打算做立柱摇篮五轴，800元买了nMotion6轴控制卡，20线轨和1605丝杆，5套57步进电机和驱动，BKBF支座，NPN型限位传感器，结果是悲剧了、、、先买的材料，后设计图纸，果然交学费了，遇到困难，一段时间无法解决，最终打算放弃，在某鱼上出售这些积攒的配件，大家都是抱着捡漏的心理，问的人多，还是没卖出去。最后铁下心走下去，不卖了！
复活之后，开始了新的旅程。过程比较曲折，满满的辛酸历程！最终还是做出来了，不过目前还差4、5轴。

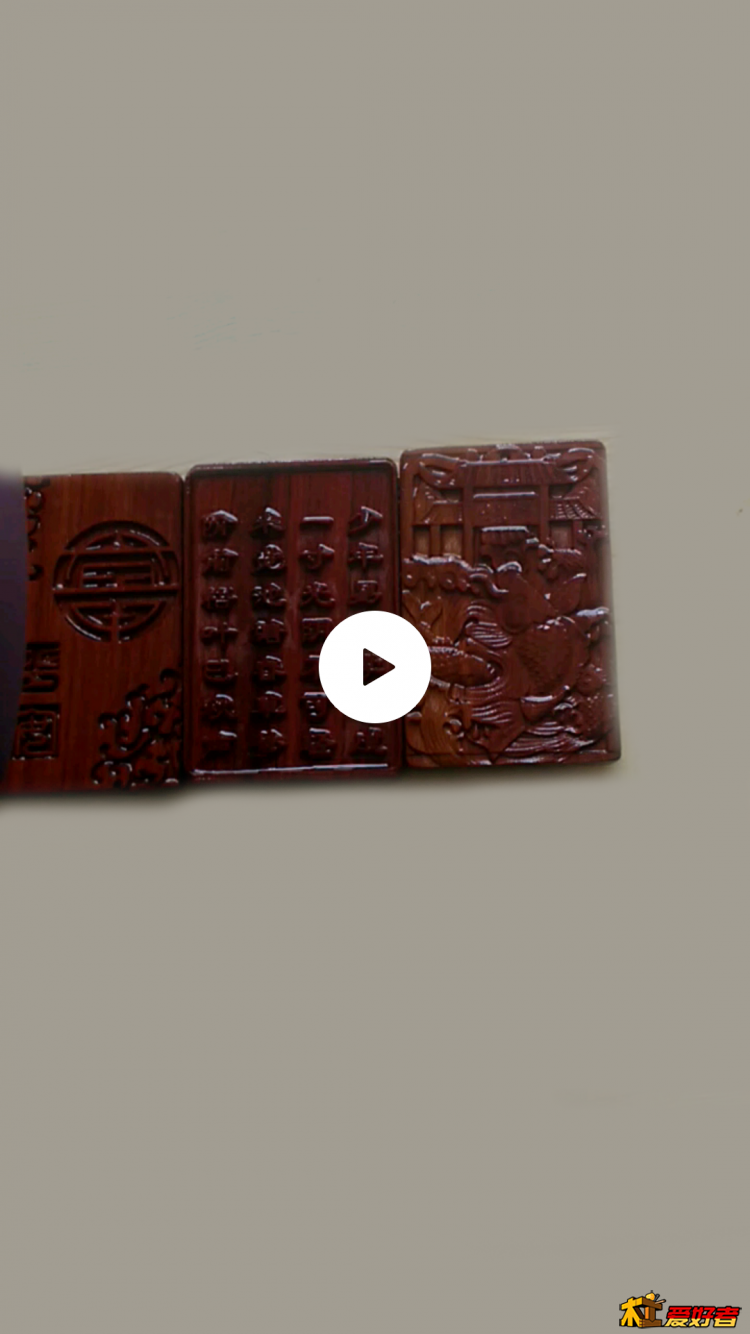

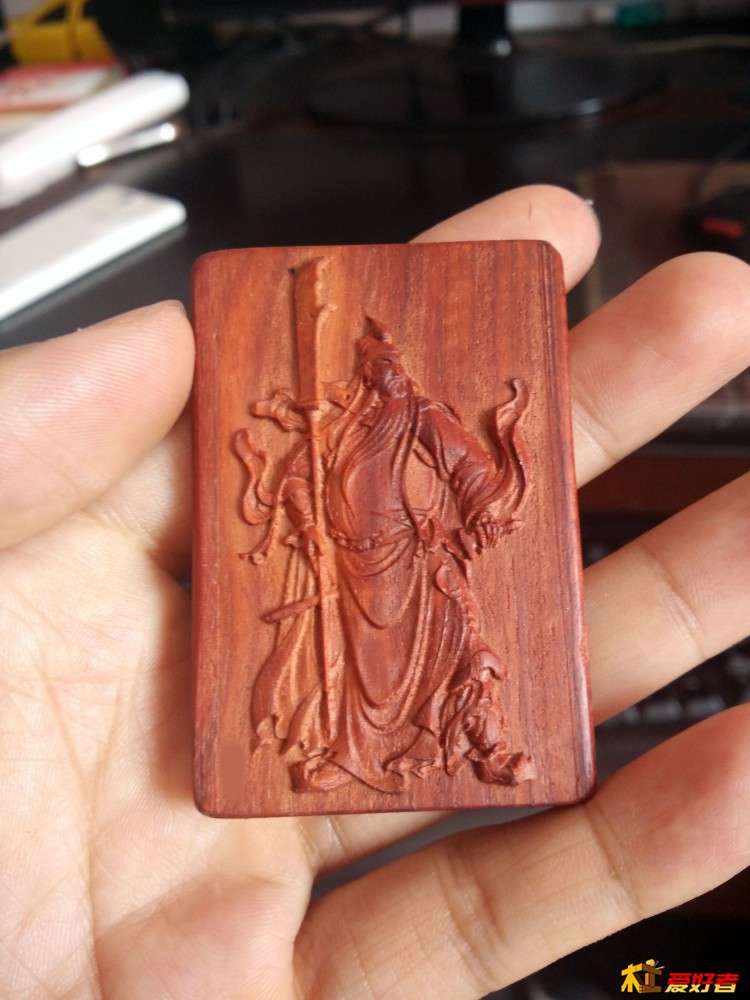

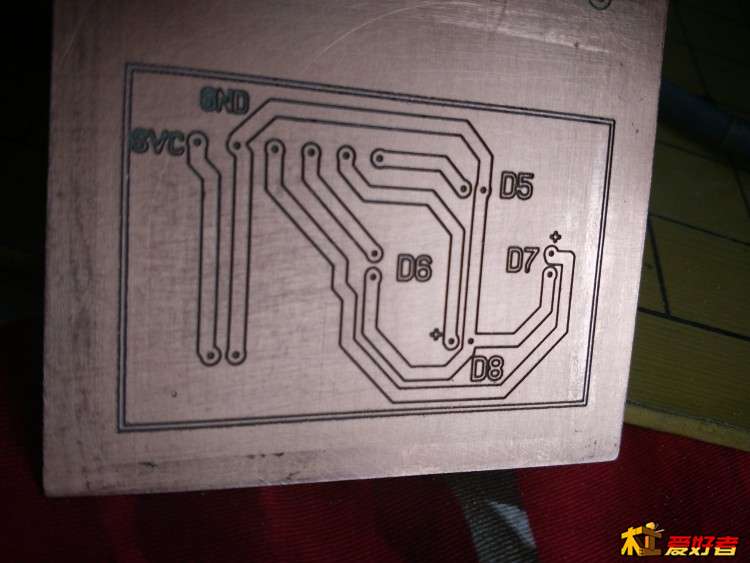

1、使用定位：侧重PCB覆铜板雕刻，业余做些木牌，平安扣啥的给家里的领导，以维持后续经费、、、这个大家都懂，对金属无爱。

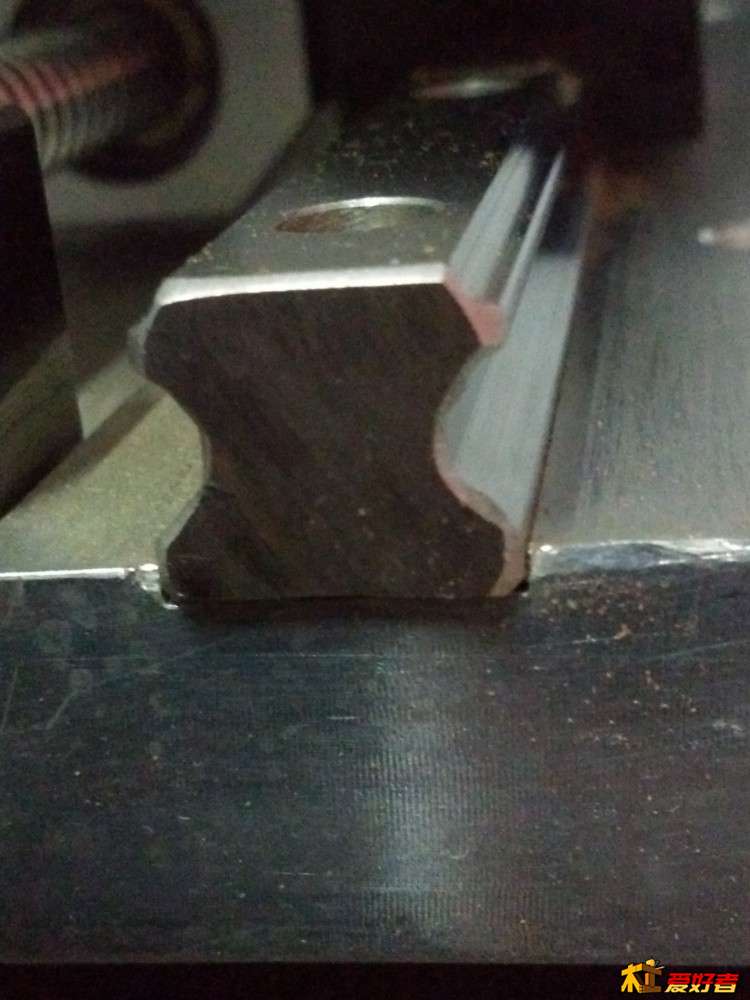

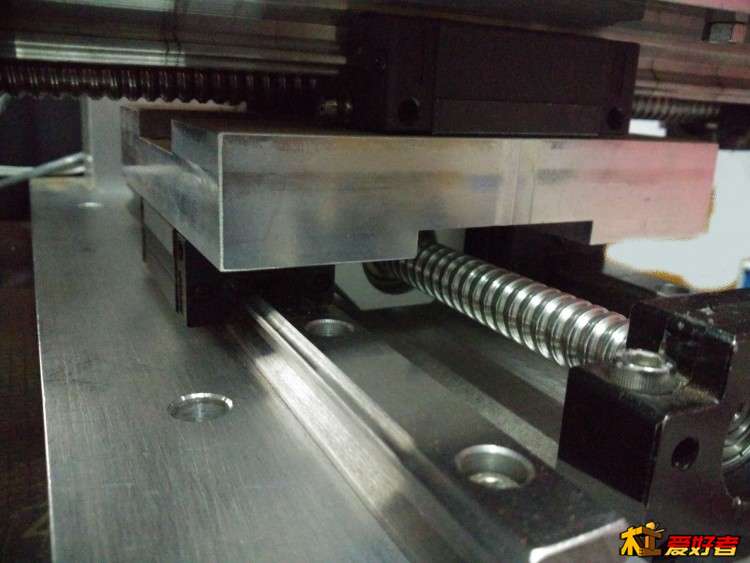

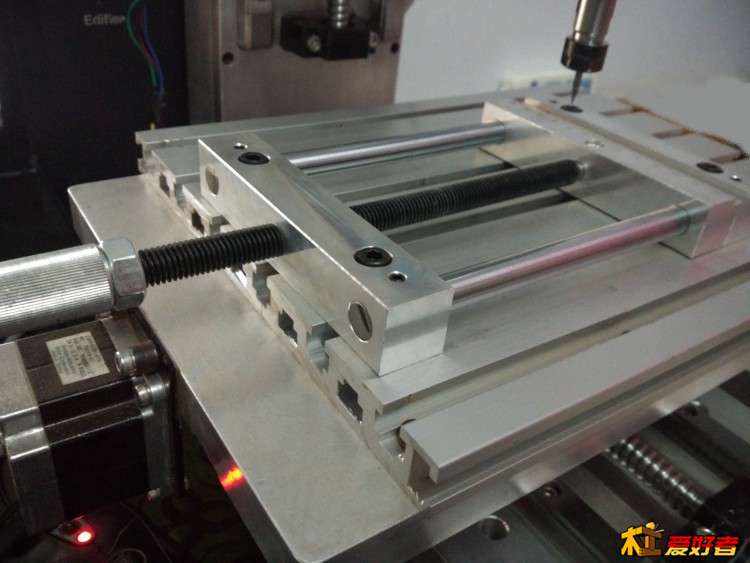

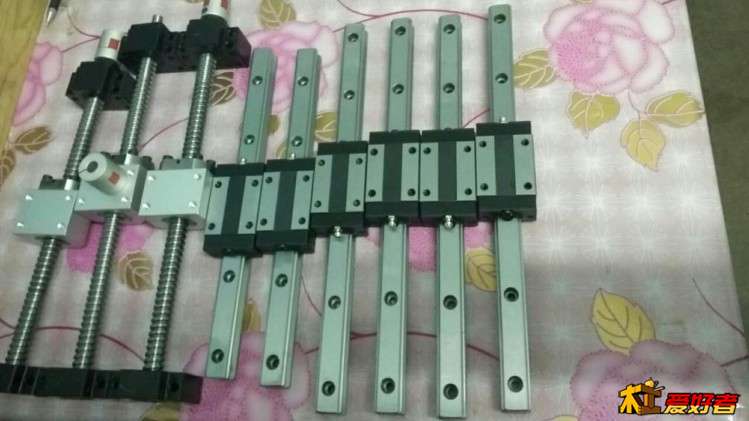

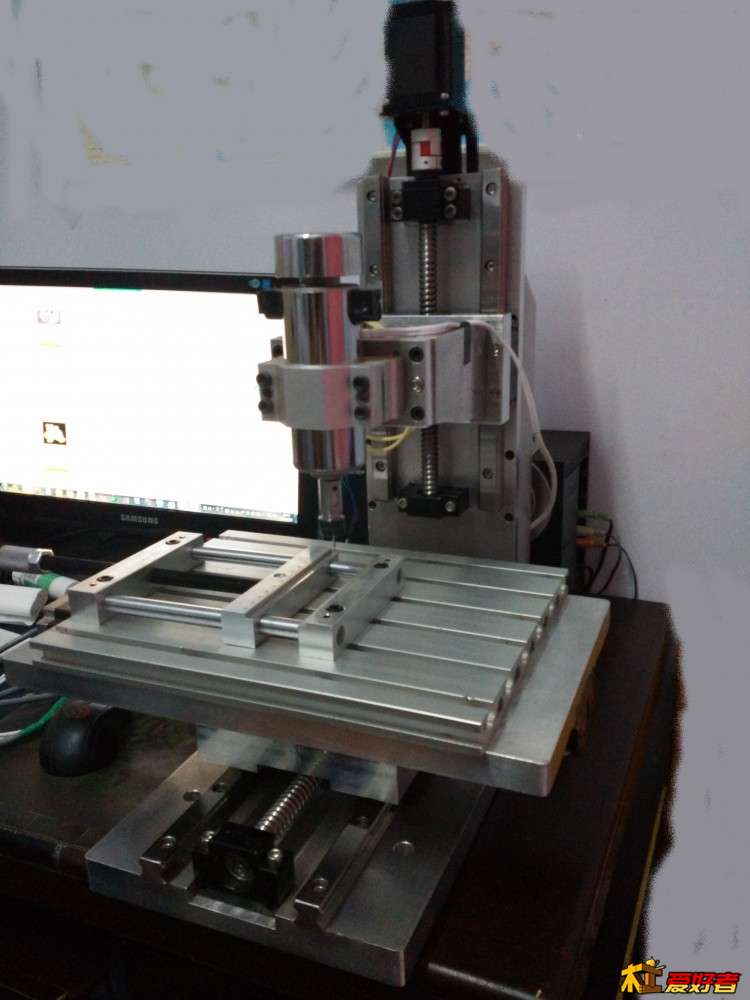

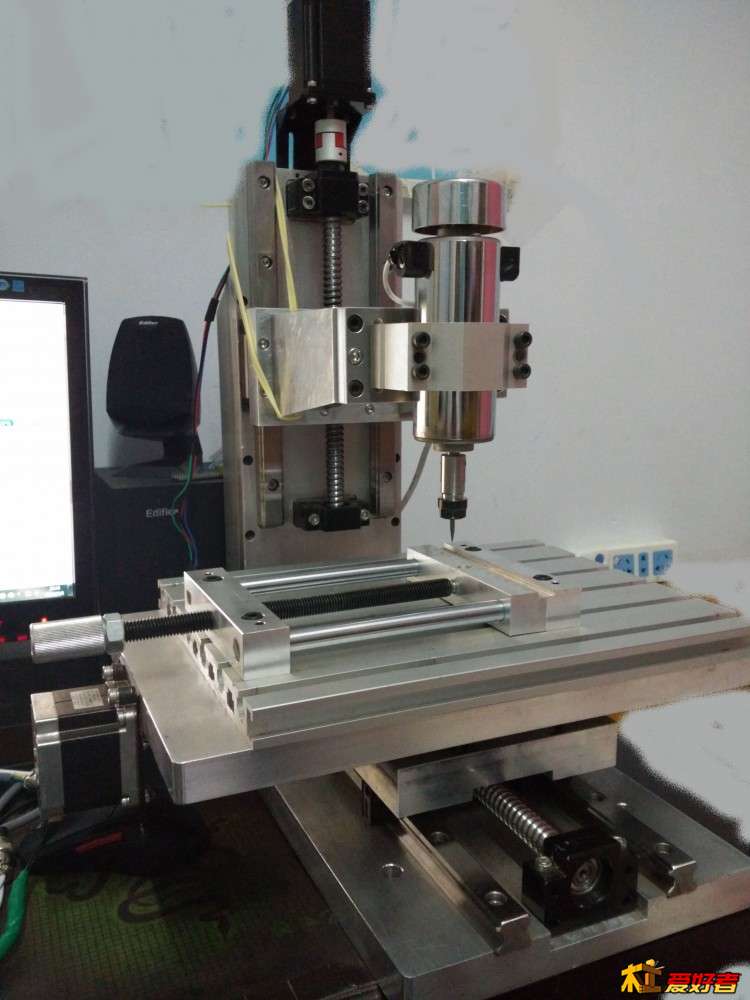

2、配置：（1）20线轨，1605滚珠丝杆，都是国产货，PCB覆铜板雕刻足够。机架采用20-40不等的6061-T6铝板，经CNC加工。线轨安装采用开槽安装，留0.05余量，效果蛮好的。

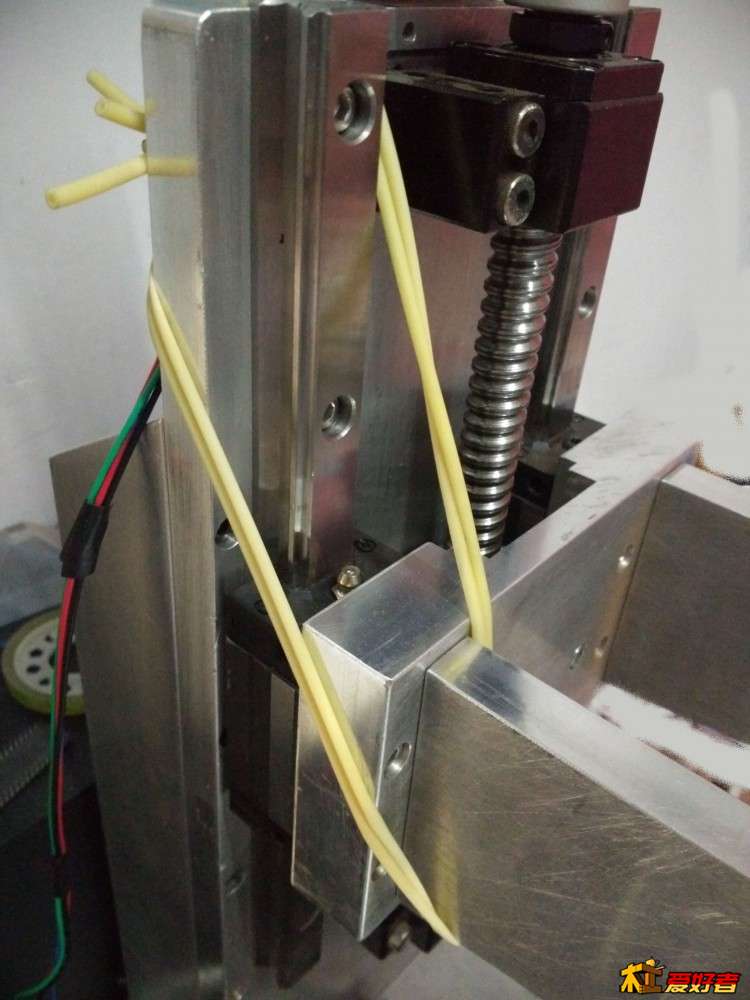

（2）57步进电机，全部使用高柔韧屏蔽线连接，Z轴后改用加长4A的57电机（发现Z轴扭力不够，有丟步现象，更换后一切正常）；Z轴还加了2根自行车气门芯用的那种橡皮筋、、、、做平衡使用，不好看，但实用。

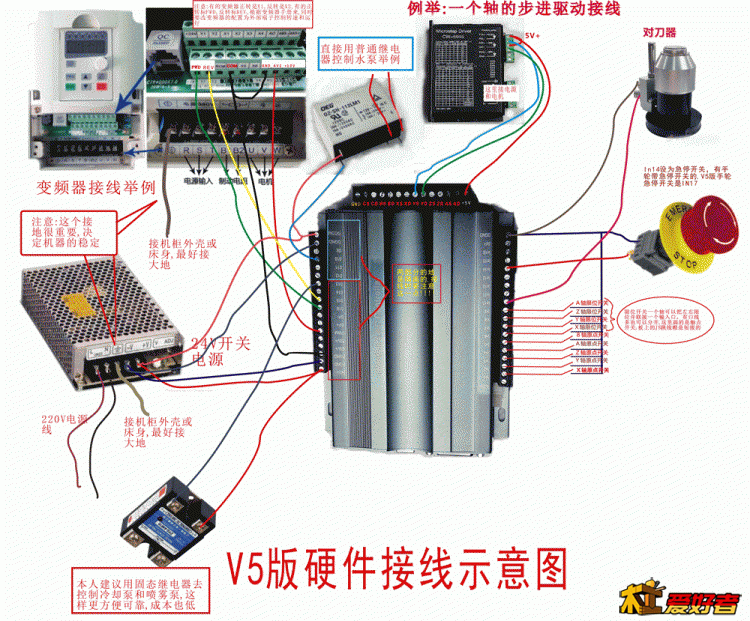

（3）nMotionUSB MACH3控制卡，商家称保证实现 4 轴联动下 500KHz 的脉冲输出频率，6 轴联动的脉冲输出频率最高达300KHz，可接伺服/ 步进。遗憾的是不带RTCP。

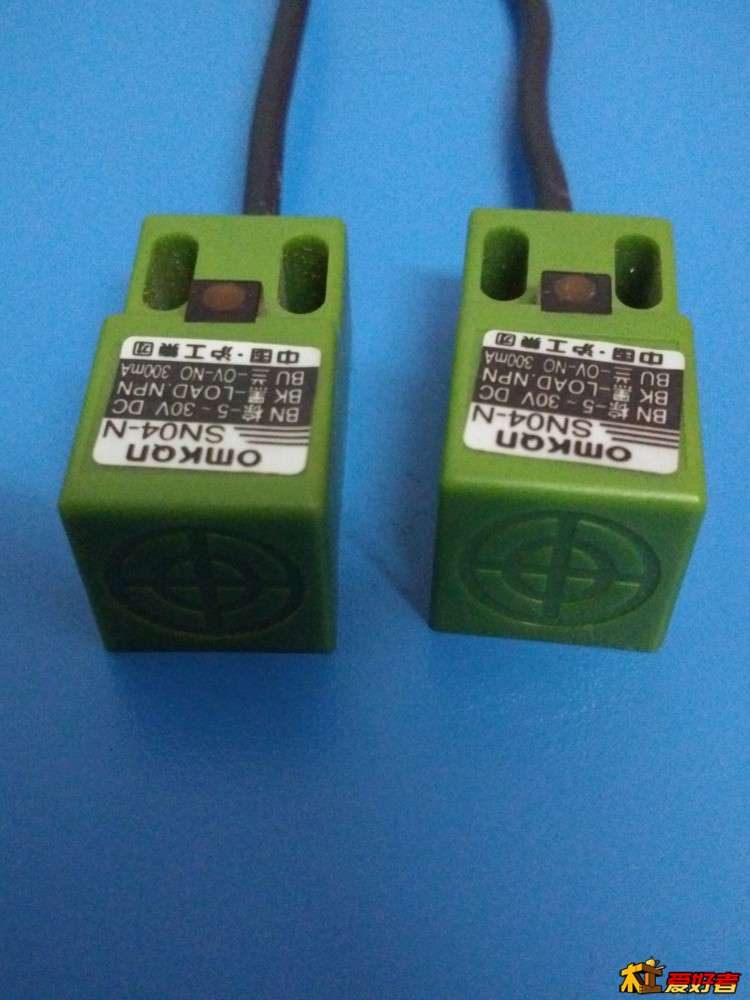

（4）8个5V NPN 电感式 限位传感器，X,Y,Z,A，C轴不用，根据nMotion控制卡商家提供的信息，同轴的并联，加上VCC和GND，只需要6芯的航空插头即可满足限位需要。
（5） 电源采用2个开关电源，36V,400W和48V 400W为控制卡，驱动器和步进电机以及400W直流主轴电机供电（未采用 变频器和大功率水冷主轴是为节省空间，够用即可），400W风冷主轴，采用德力西 最新的变频调速器，实践证明效果还可以。

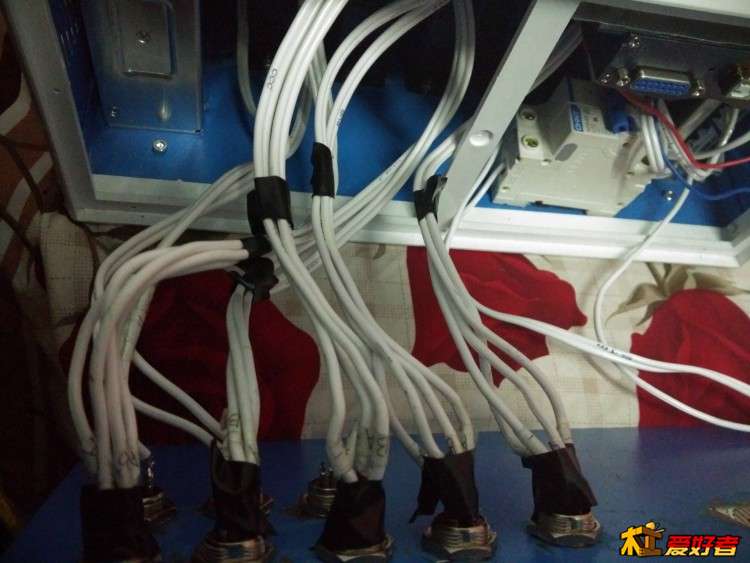

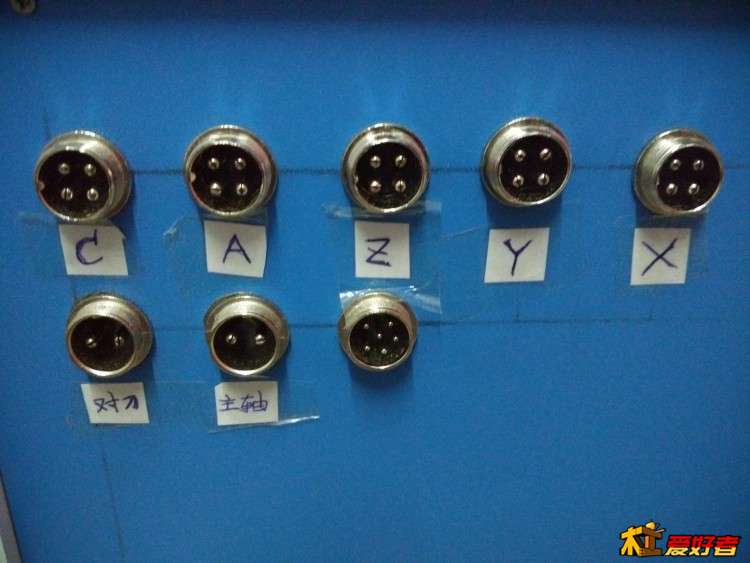

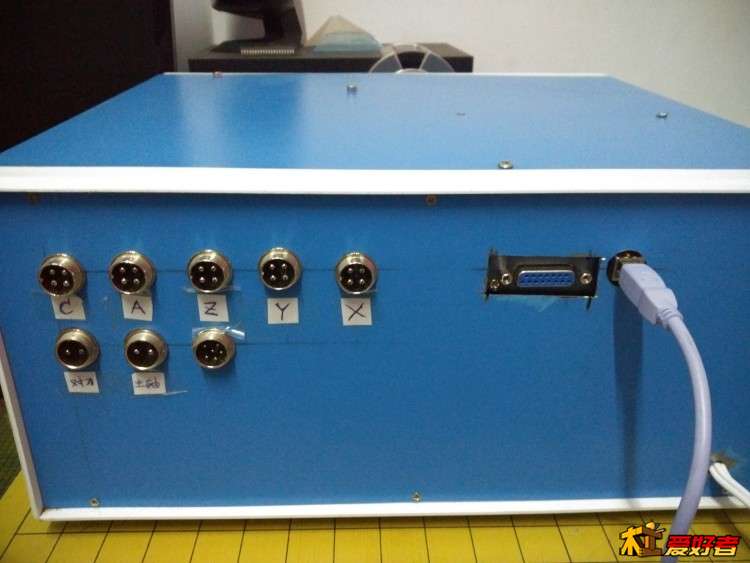

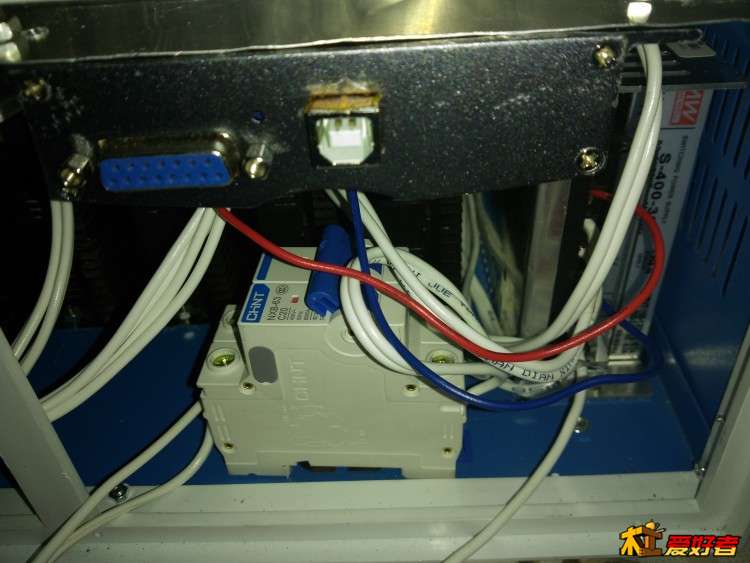

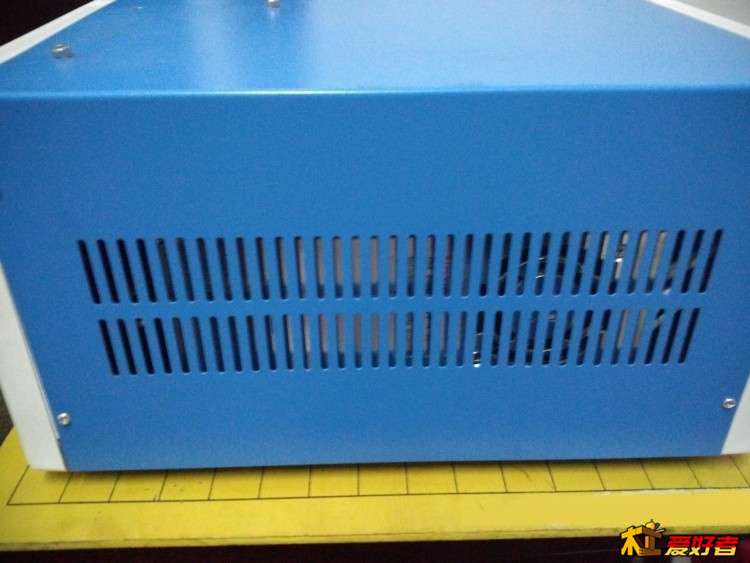

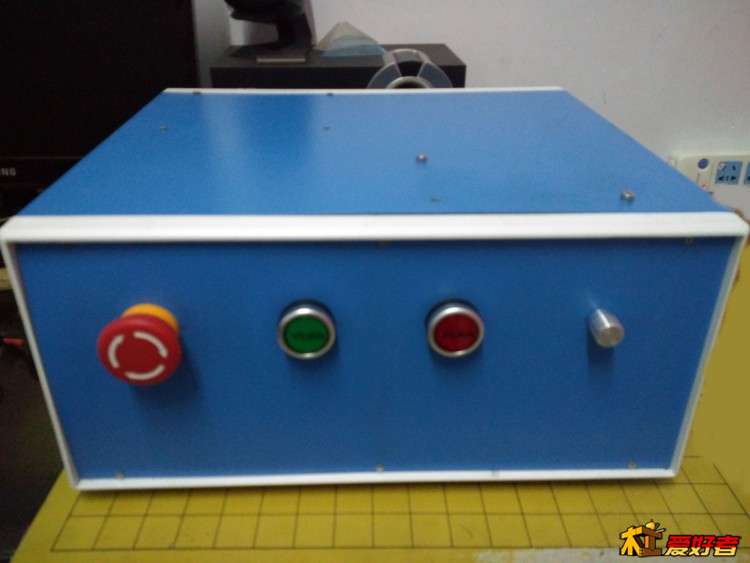

（6）电控箱设计： 某宝买来空箱子，自己设计孔位，工具用了手电钻，配合开孔器，角磨机切割nMotion控制卡的USB孔 和手轮孔，结果切割的不能看、、、、前面板从左往右，依次布局：急停开关、总电源开关（带灯）、主轴电源开关、主轴调速旋钮；后面板放置了 X/Y/Z/A/C轴的4芯航空插座，以及2芯主轴插座，2芯对刀器插座，6芯8个限位传感器插座，电源线和地线（可靠接地对机器稳定性影响很大，里面连接了开关电源的接地线以及机箱）。

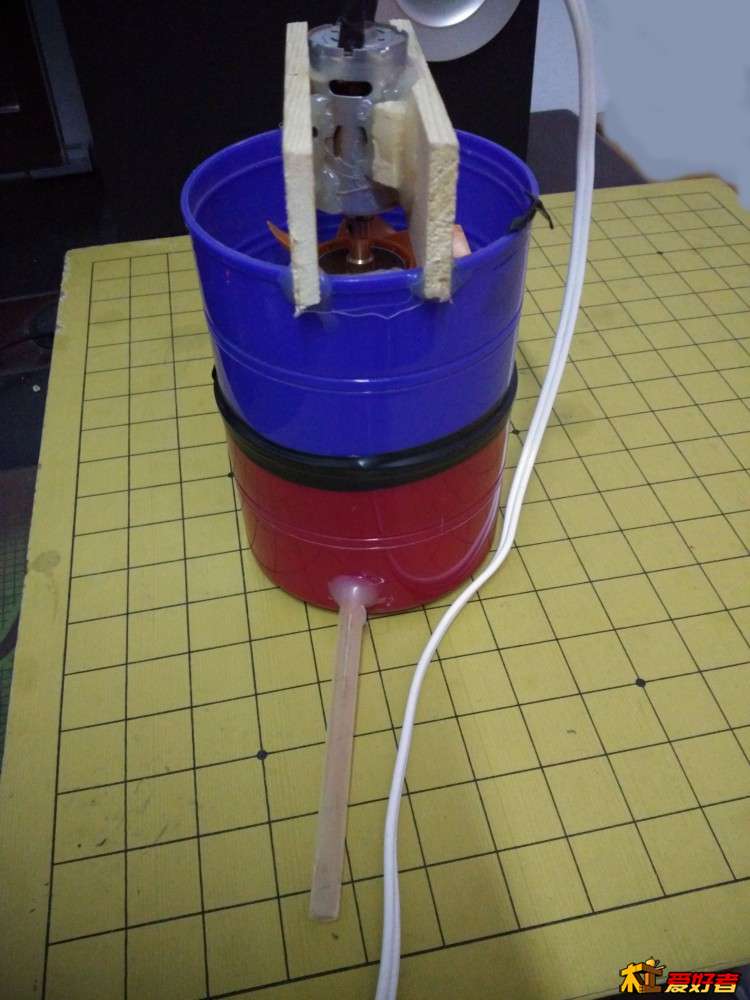

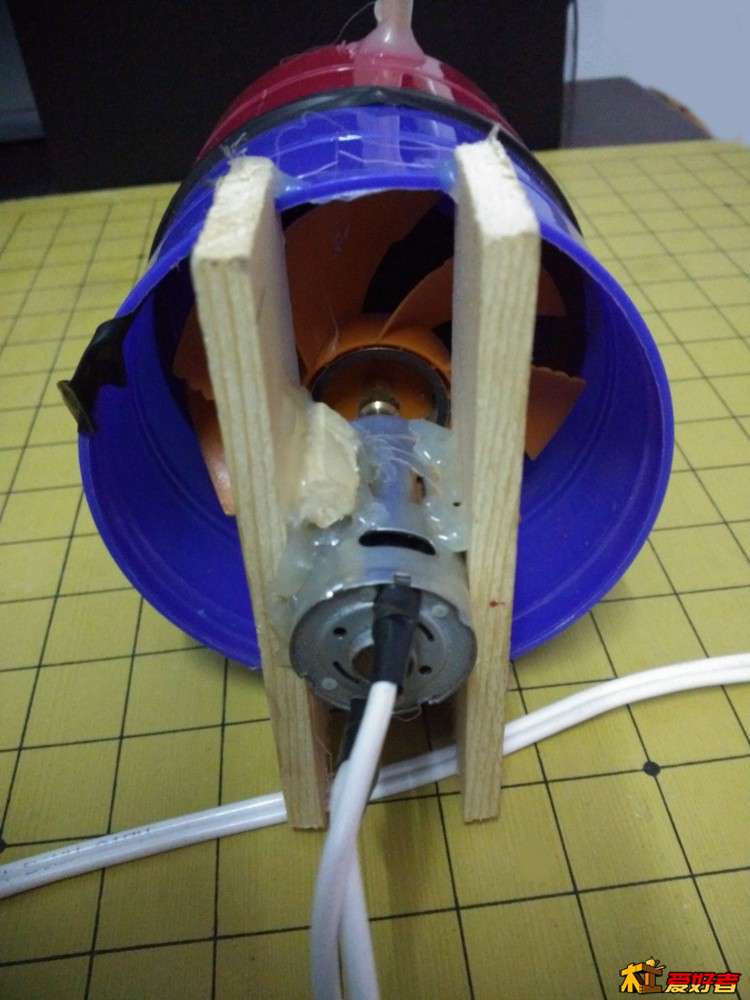

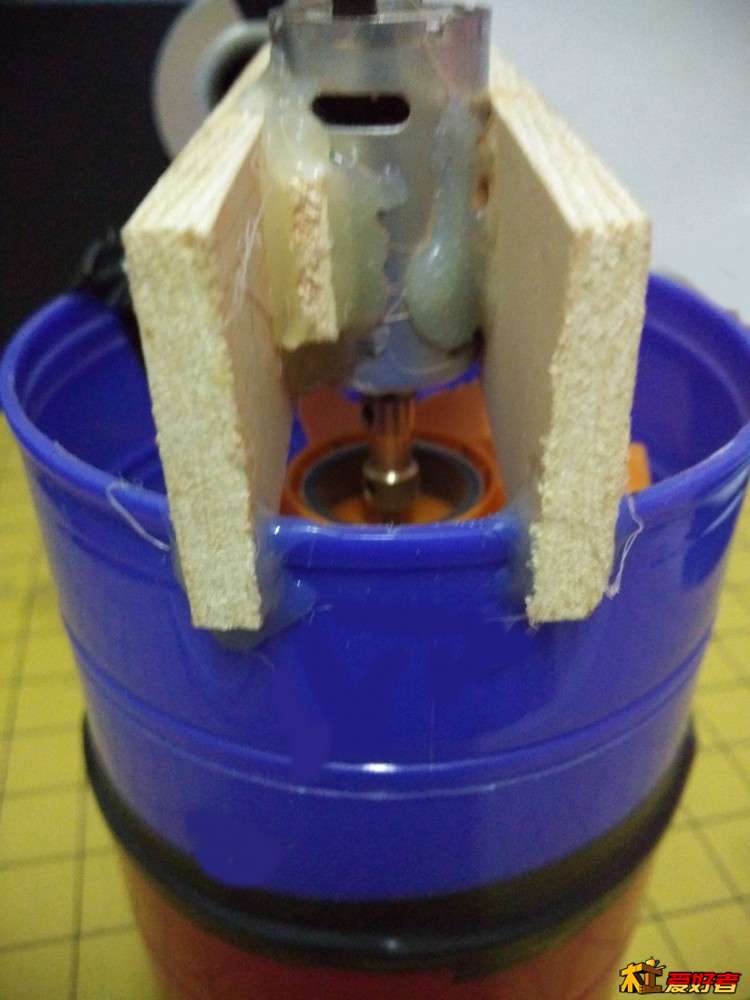

（7）关于吸尘问题：先过多种方案，木工集尘器体积和噪音无法接受， 车载吸尘器也不适用，最后想想自己做，用电脑 散热风扇的扇叶，暴力拆解，一个370高速电机，联轴器，2块木板，2个暖瓶盖。。。。热熔胶固定，中间装了鱼缸过滤用的生化棉做滤材，实际使用效果很好。。。。体积小，吸尘效果非常好！感兴趣的朋友可仿照体验。就是样子太过难看、、、，坛友请无视，拿上来就做好被批判的准备了、、、、 目前用它做过PCB覆铜板和461牌的雕刻，精度还可以，稳定性挺好的，下一步的计划是AC摇篮结构的制作。先申请家庭经费、、、、、、
|
|
