自制台锯推板（含45度角推板）

上官雨浓

badhottop 发表于 2017-7-8 05:00
! ~& F' A- m: O% z. ?看起来有点像Nick Ferry的那个设计，我也正在做。

这位木友做好了请给我参考学习一下，看看我有什么不足之处
7 k1 n" L7 ?6 |( g5 A7 N

xzw5680

我也要学习学习

上官雨浓

xzw5680 发表于 2017-7-8 20:10
6 |! Y# X; w" O" j+ `8 K我也要学习学习

互相学习！共同进步！
6 F# a- d! o5 }; f

上官雨浓

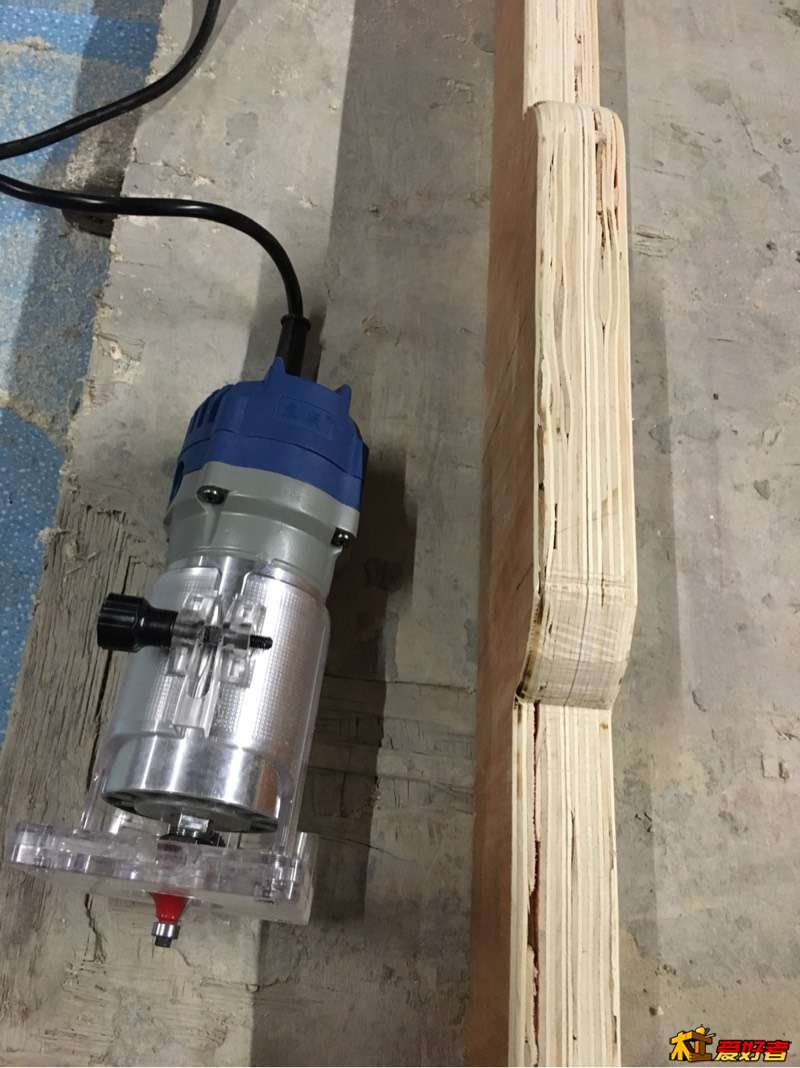

修边机修一下高一点的手推上部，微小倒刺用锉刀处理。其余部位我没有修边
! i4 X, M& Y6 j; J; \6 Q
. V, o1 D  S$ S2 u1 ^4 Z

, `- R0 l+ r1 Y3 u3 f

上官雨浓

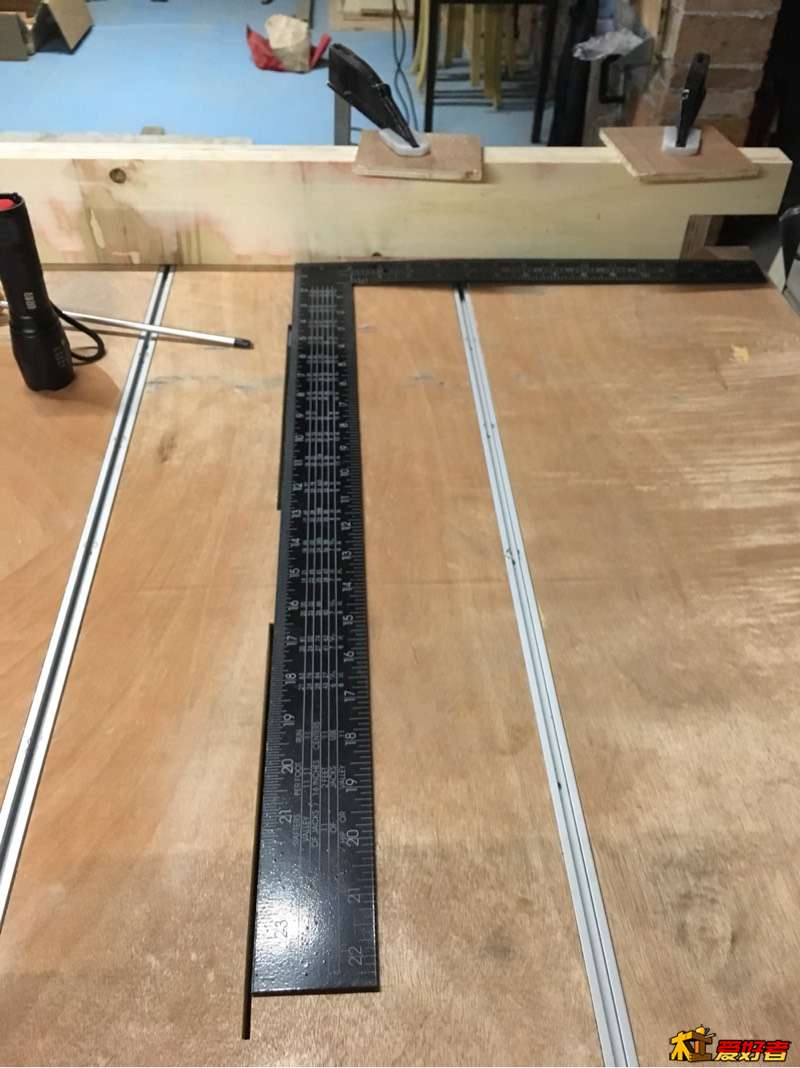

手握推板的精度比较重要，若发现有弯曲现象，想办法找平（我用的是压刨找平的方法），由于千分表被我摔坏了，我只能收工找精准
% \6 ^0 l9 P2 @& l
/ |8 P0 B9 w( \6 L

上官雨浓

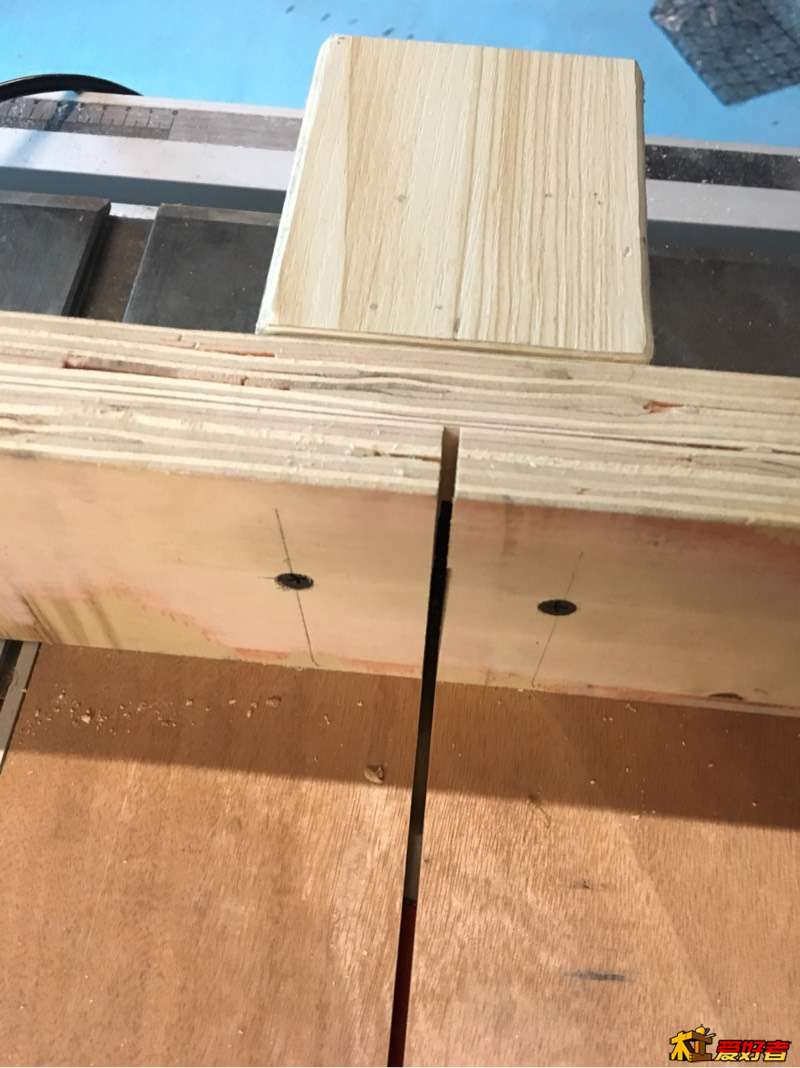

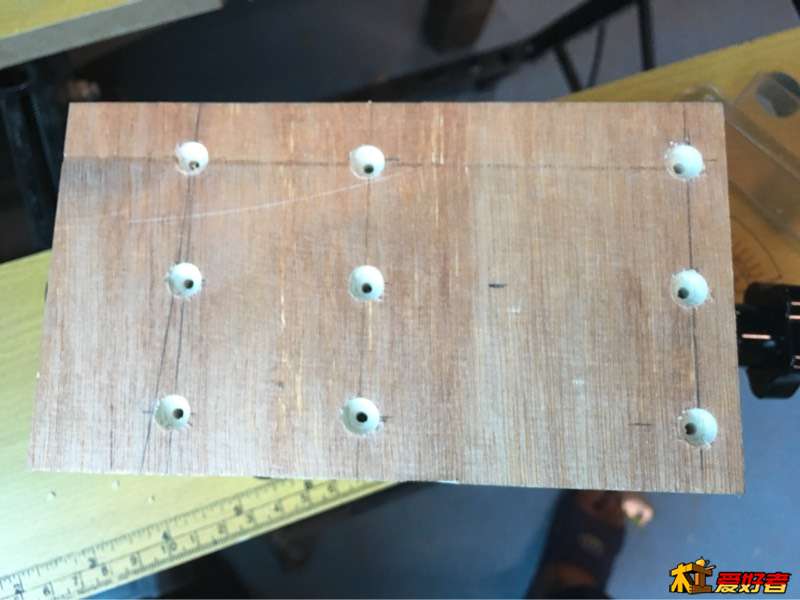

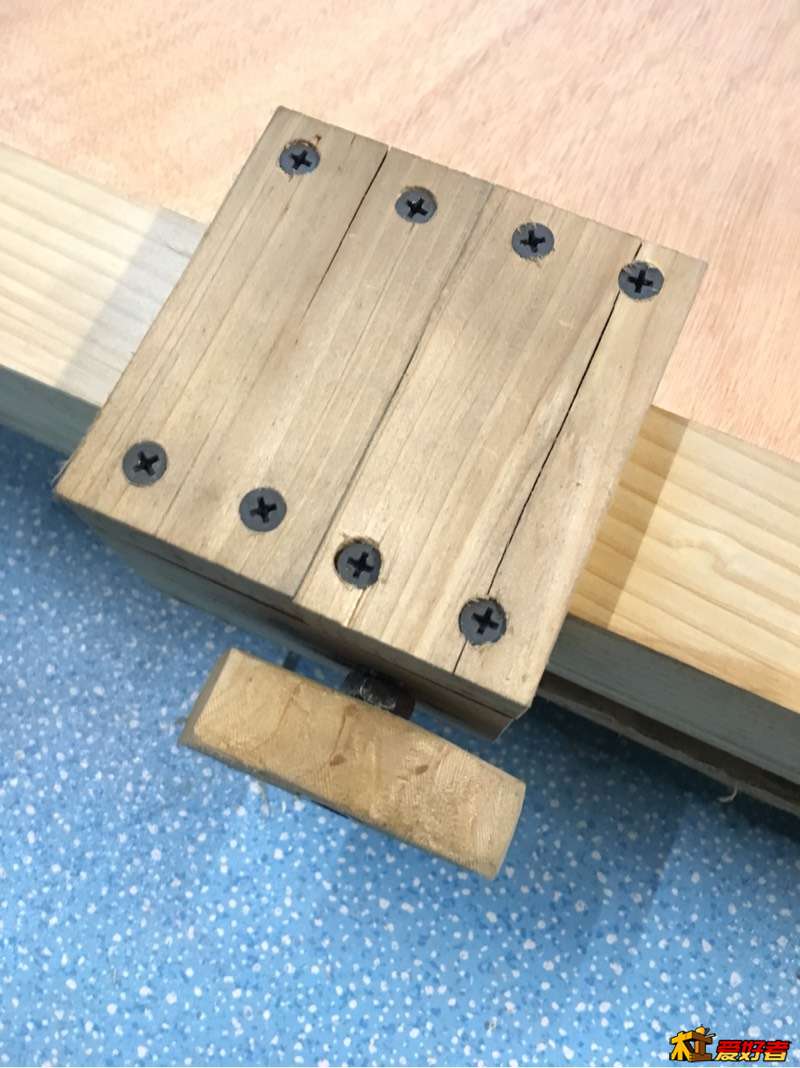

一定要注意安全！自攻螺丝的位置一定要把握好！

上官雨浓

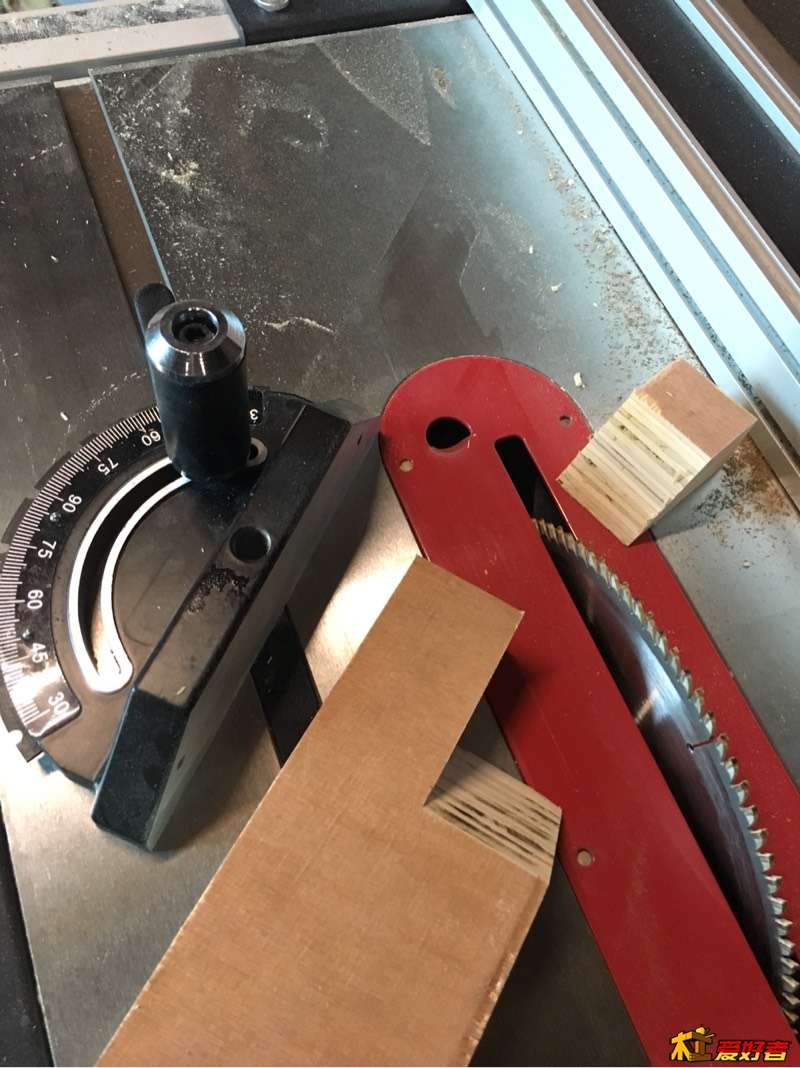

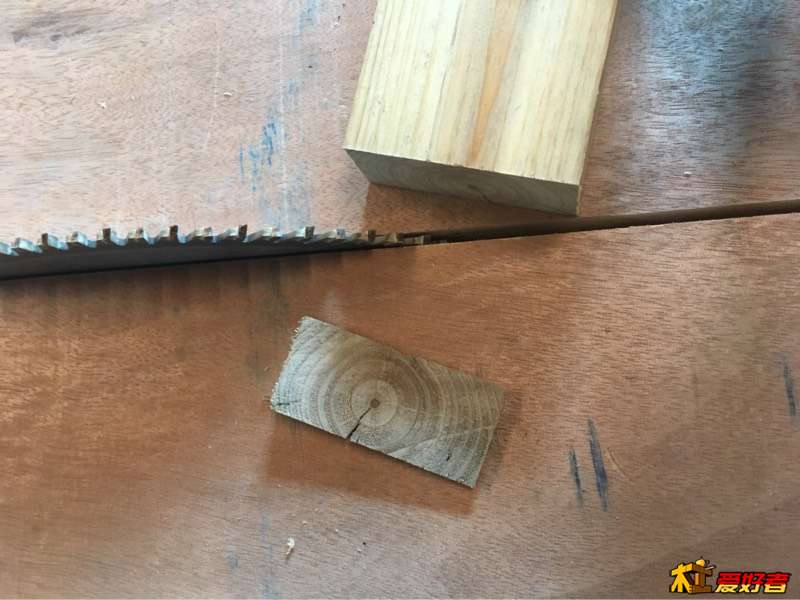

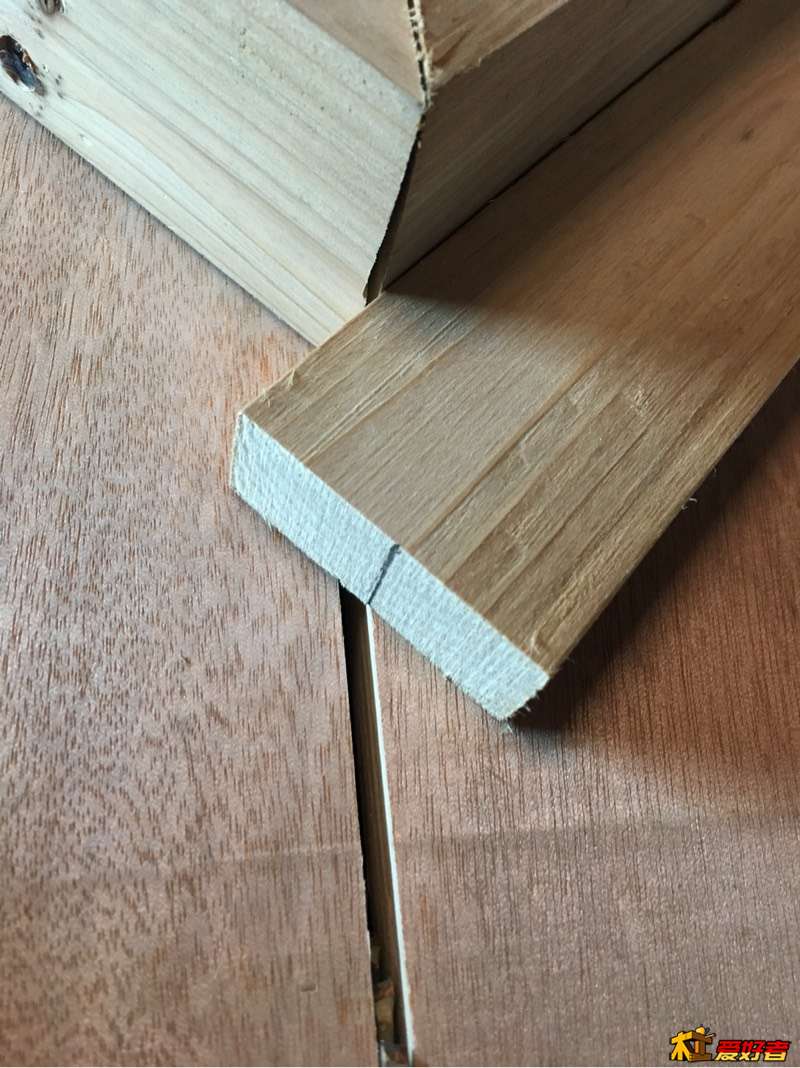

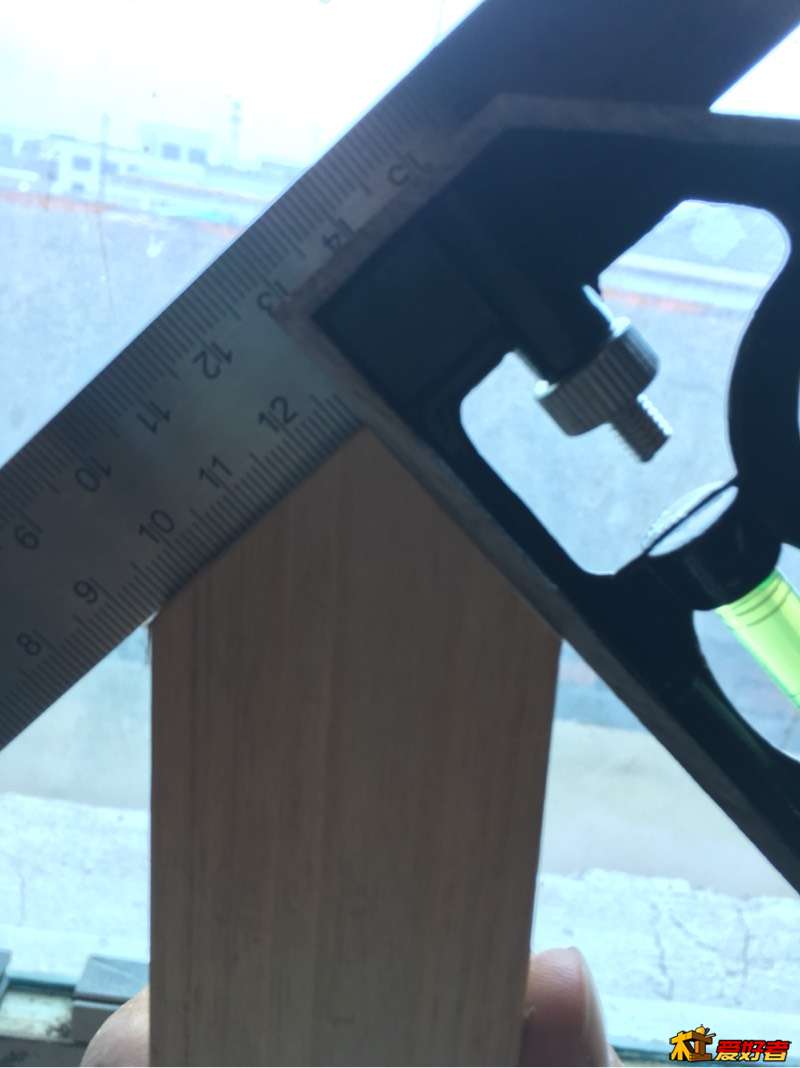

实测
; q# a  I& c) C0 N6 B7 h6 `* U

: R6 N, y7 [/ H- H7 ^, i  D

上官雨浓

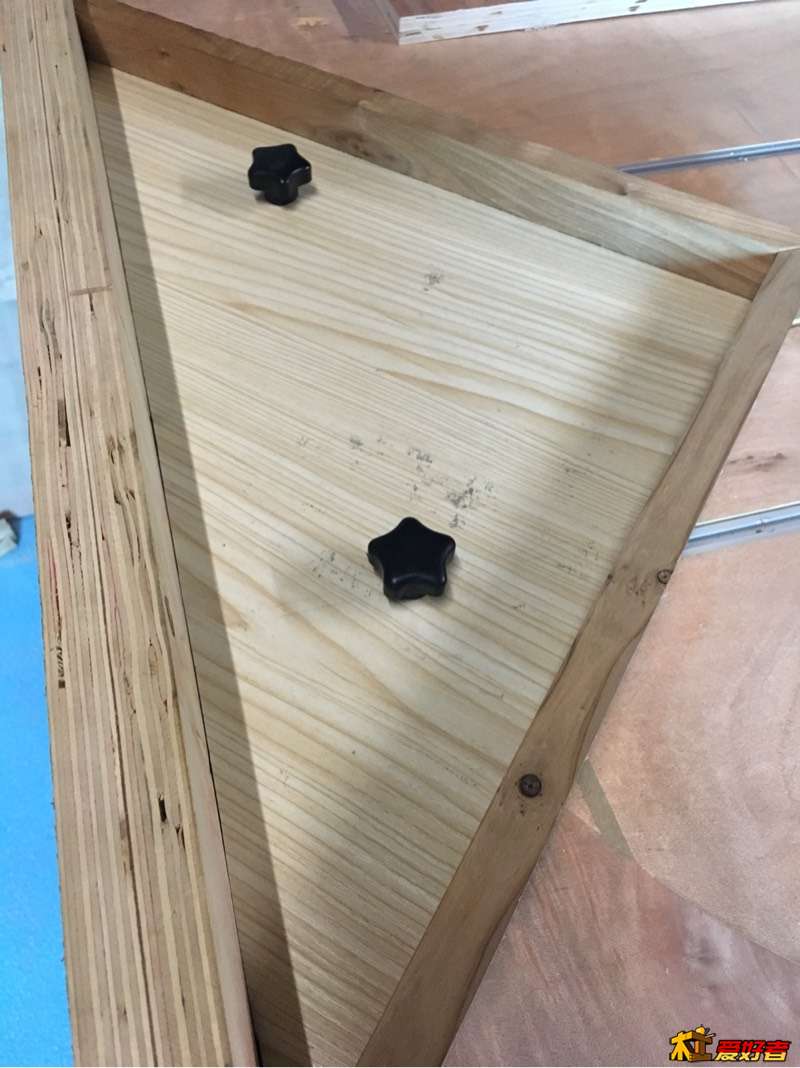

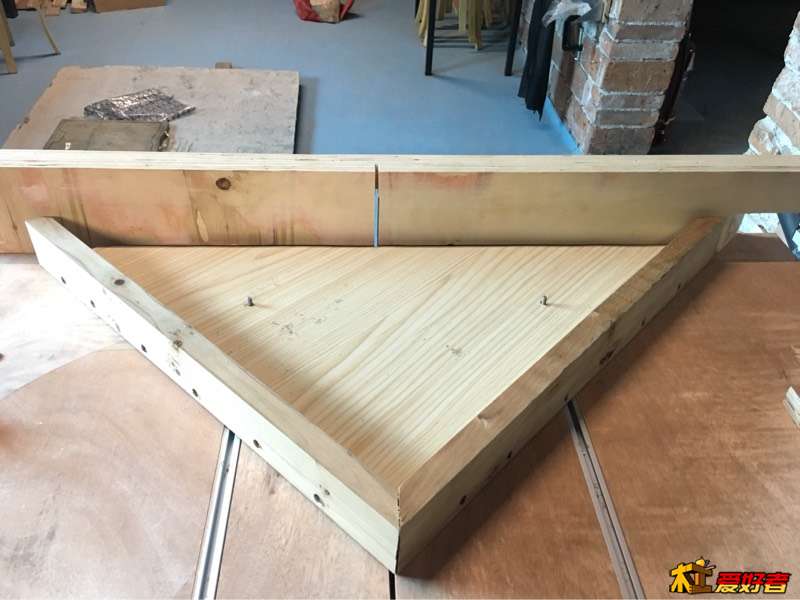

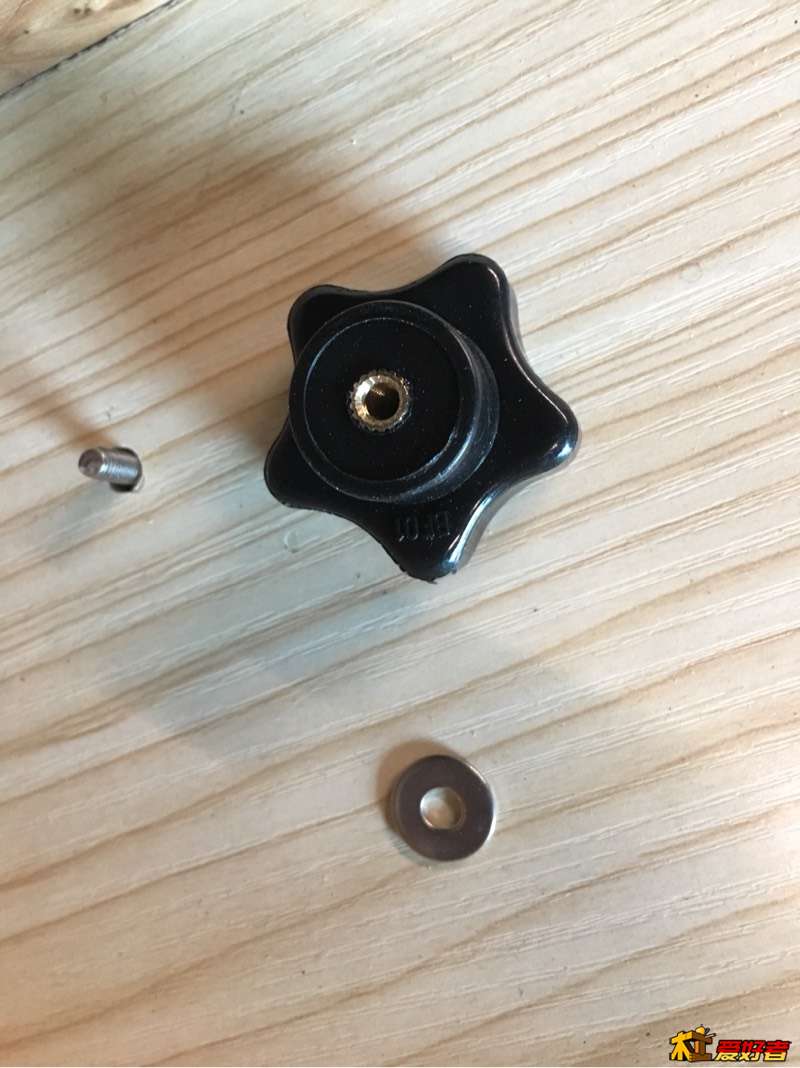

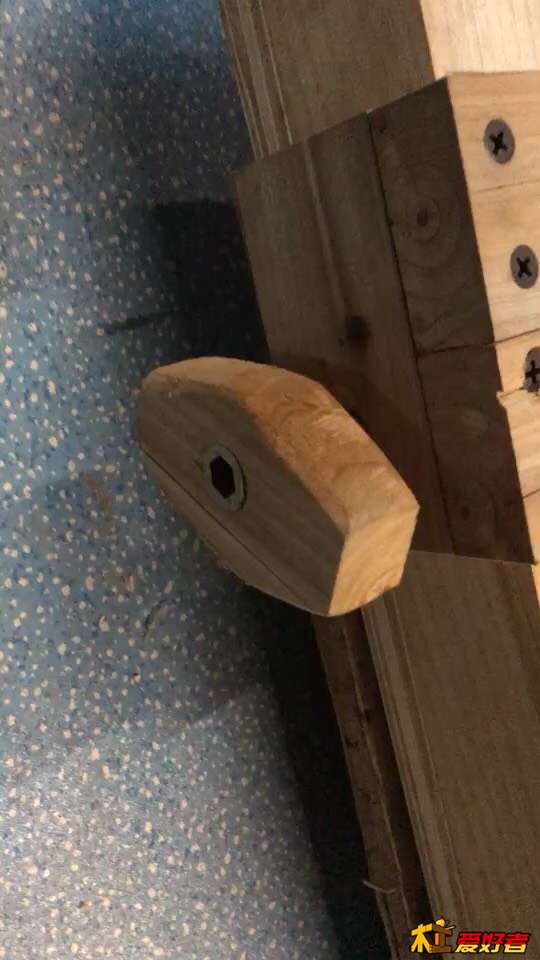

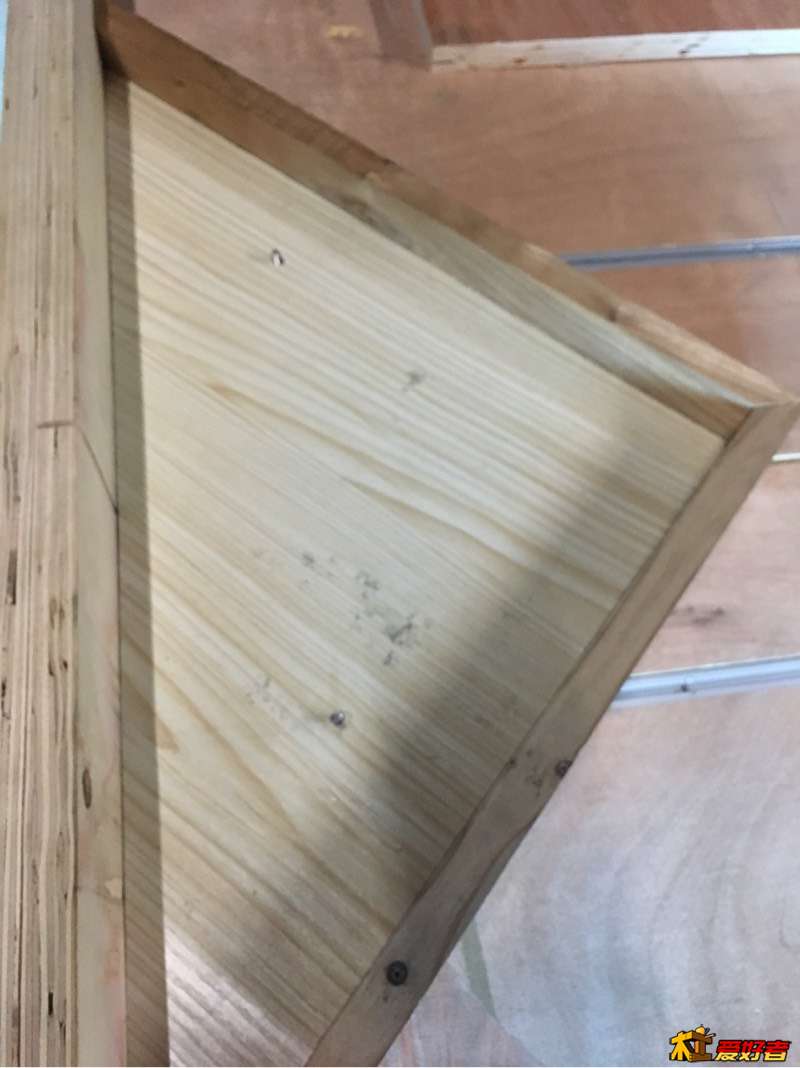

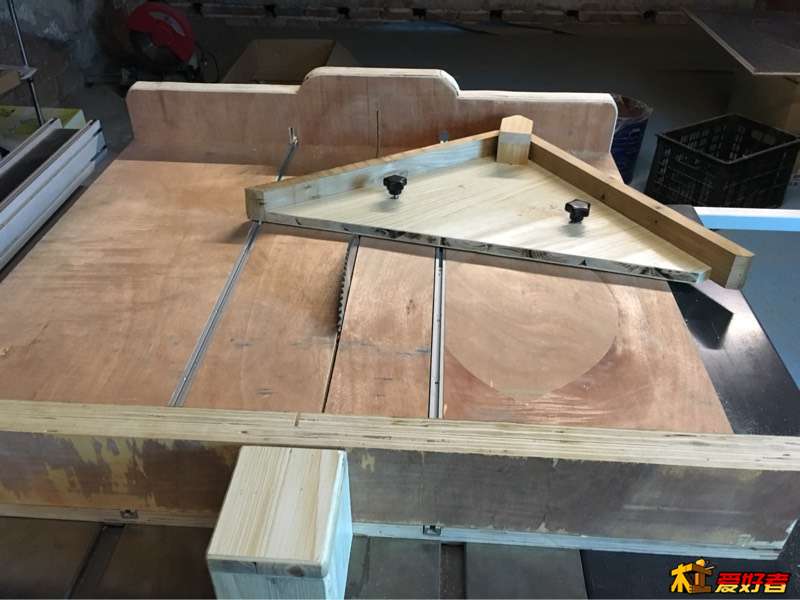

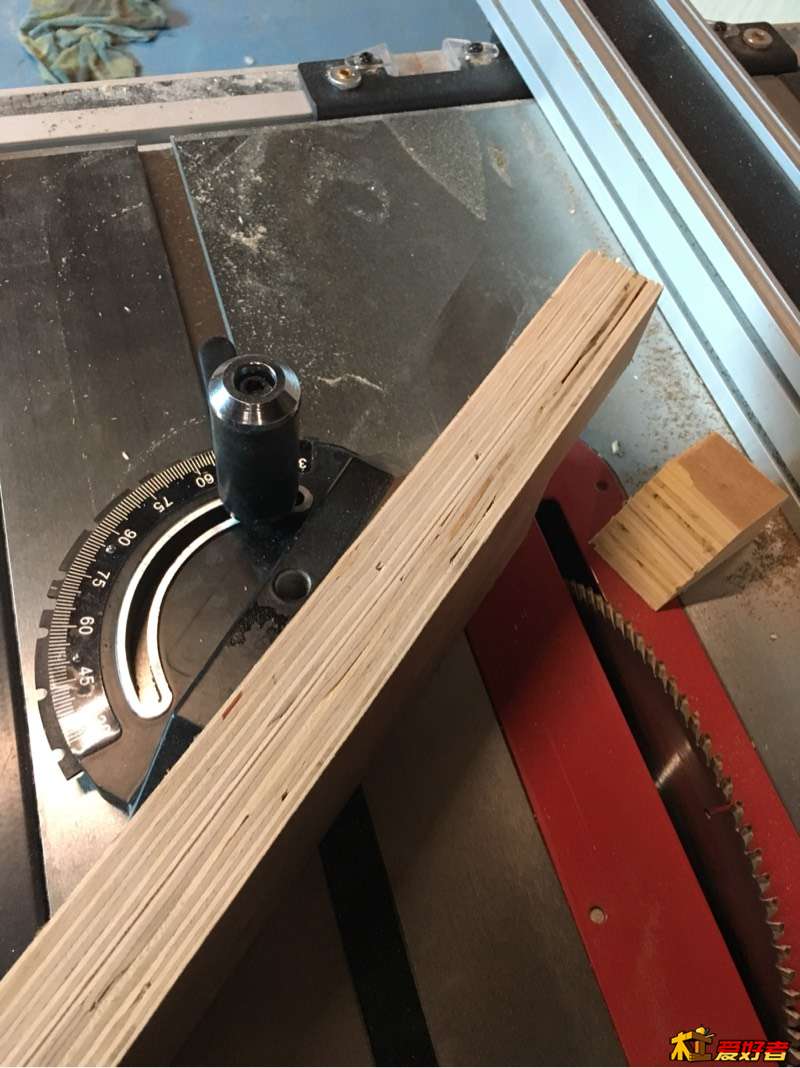

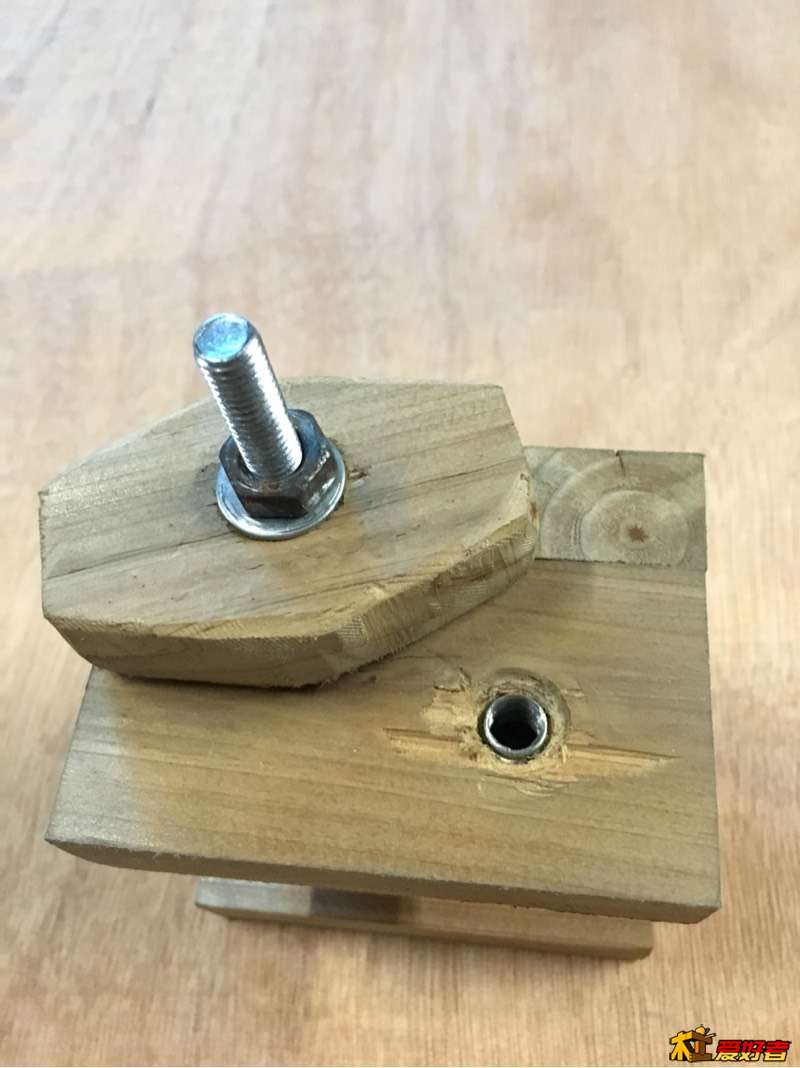

45度角板材切割推板，4mm螺丝螺帽，手柄螺母
: D6 E' x: X( N8 o5 j$ }
7 z# A" @& \* b2 n6 H( E1 N/ `1 V

8 j% |, \0 r& U/ O

上官雨浓

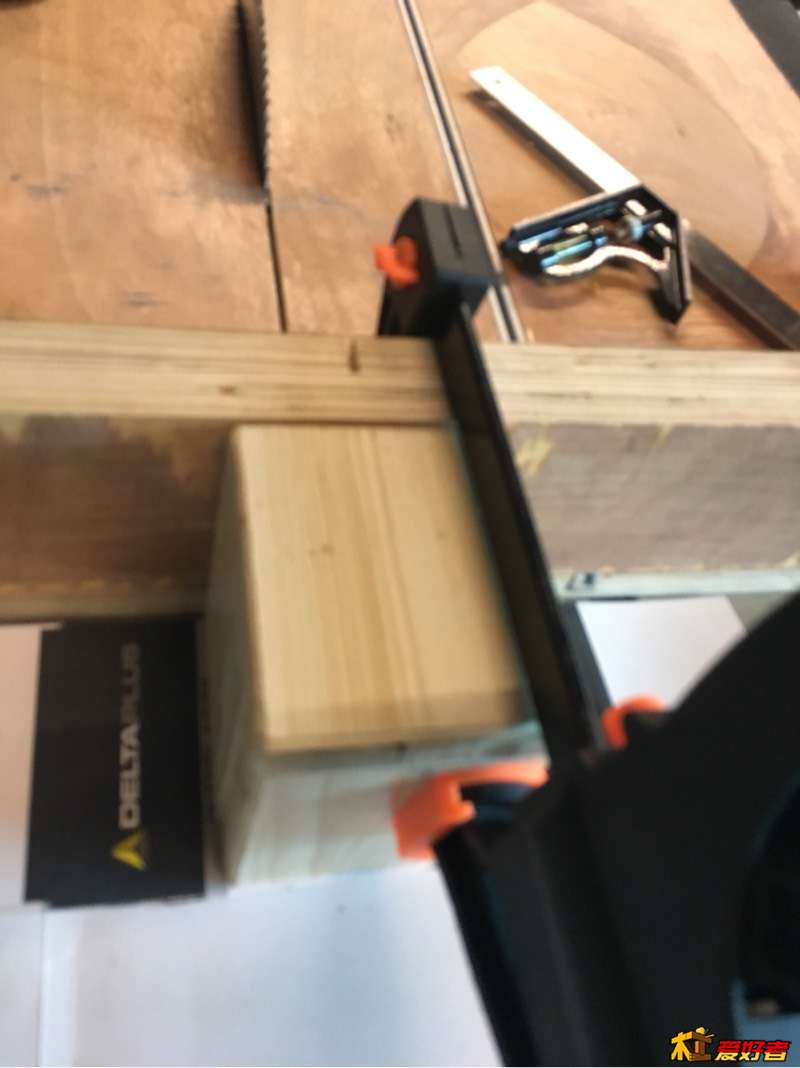

固定牢固

上官雨浓

实测！

* l6 }8 a) A- g* E* F9 o# {
4 z7 B- G9 H& T$ b5 g* |

上官雨浓

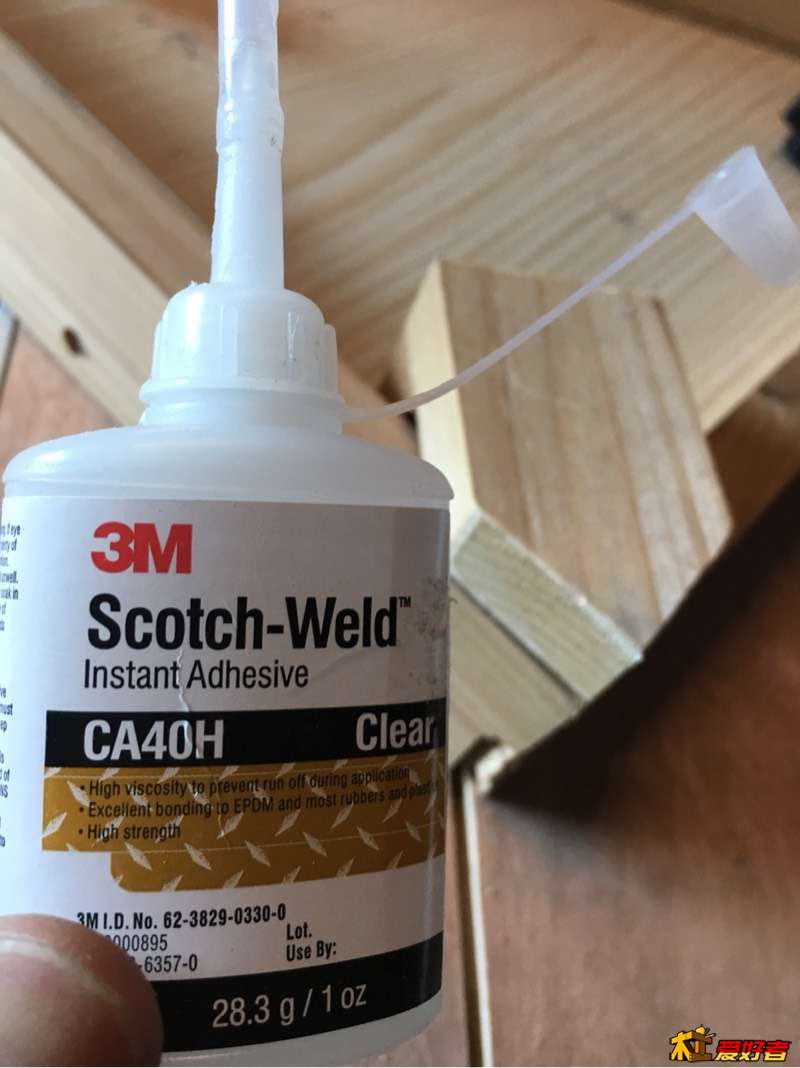

自己小心沾到手

上官雨浓

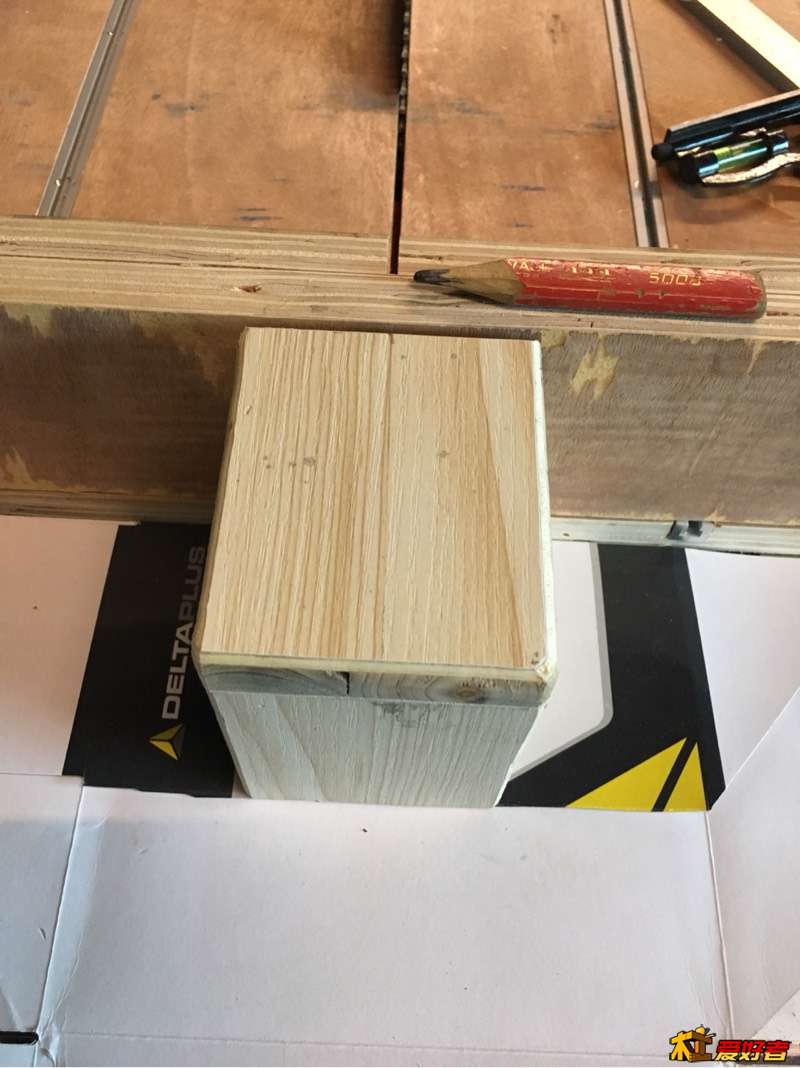

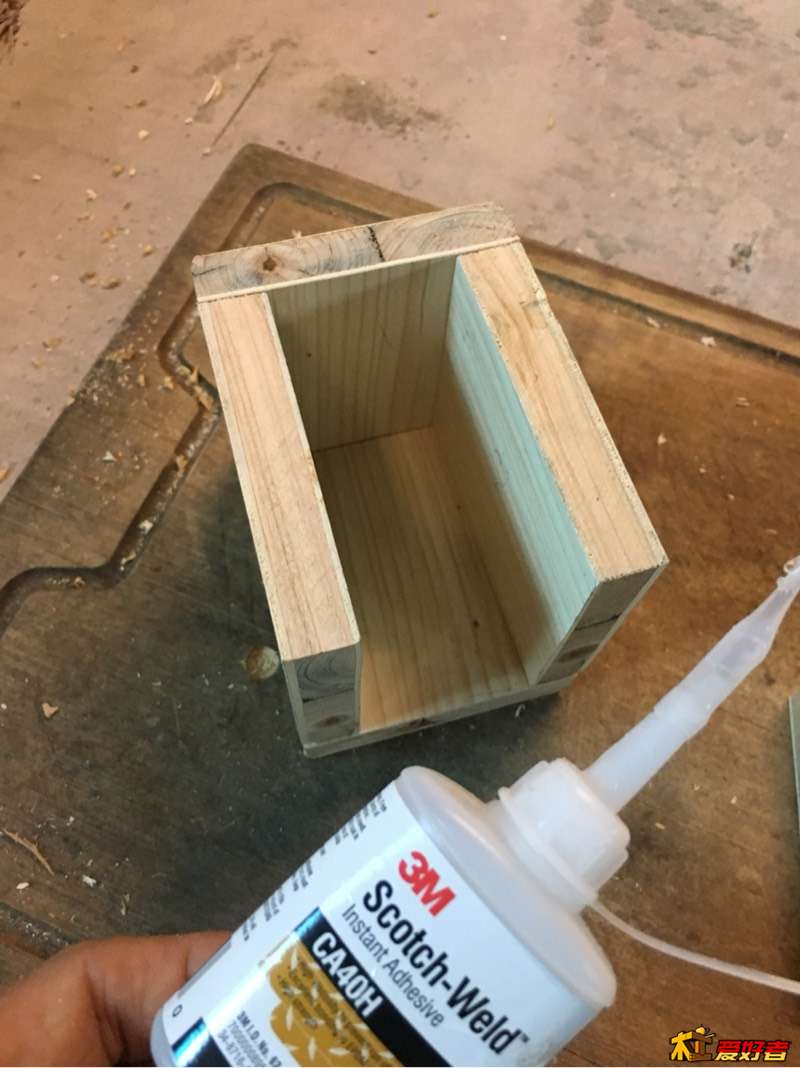

继续用快速胶粘合，做最后一步手指保护盒，固定的时候下面垫一张薄硬板纸，最后一步完成
- O3 Q3 A: F; I( V3 f( |
$ C4 B! ]- v  `+ x2 _5 q( b2 e+ i
% l* p' g' I! i4 _
; M/ H& g/ h) g5 h5 w& n

5 M) I, J& z2 q9 [2 o

上官雨浓

还差一个限位器，抽时间补
. _! `$ K+ W; U+ D  O9 L
  R+ `5 b+ j. V1 g5 o
" O0 Z9 f" n+ N/ ^

( H# N) `. c# b# l& I. D( ^
! H& S7 x  R$ n+ t$ R5 O# J, Y

上官雨浓

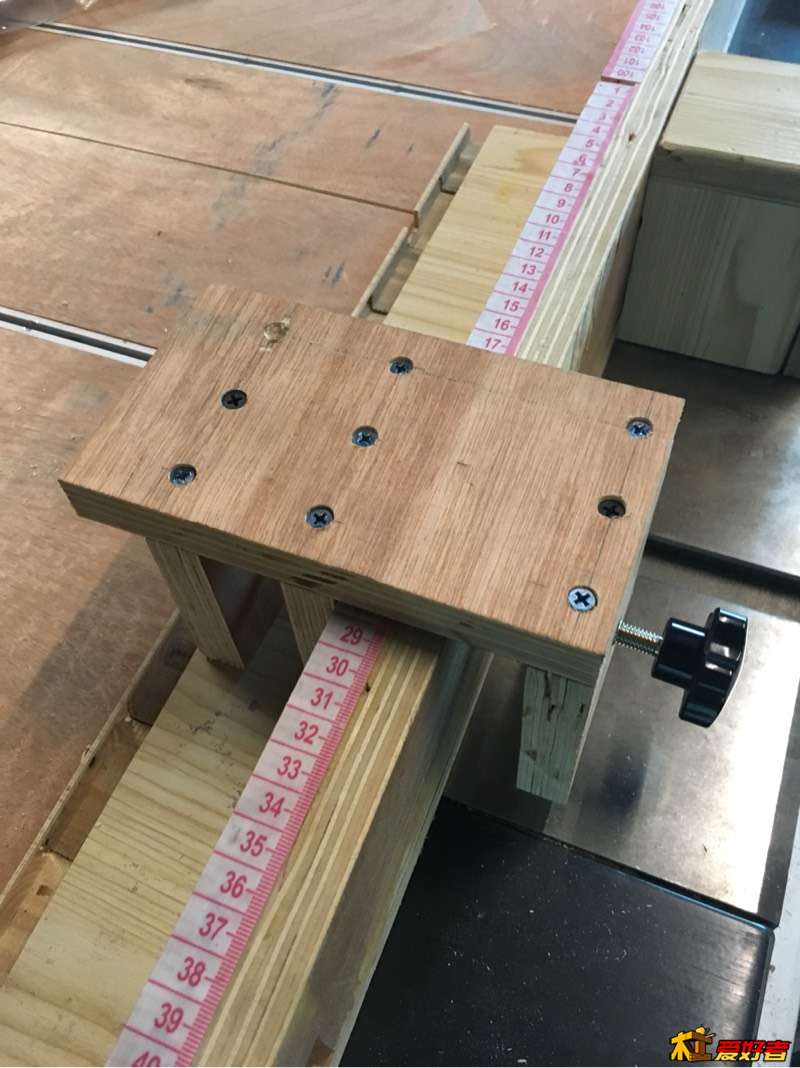

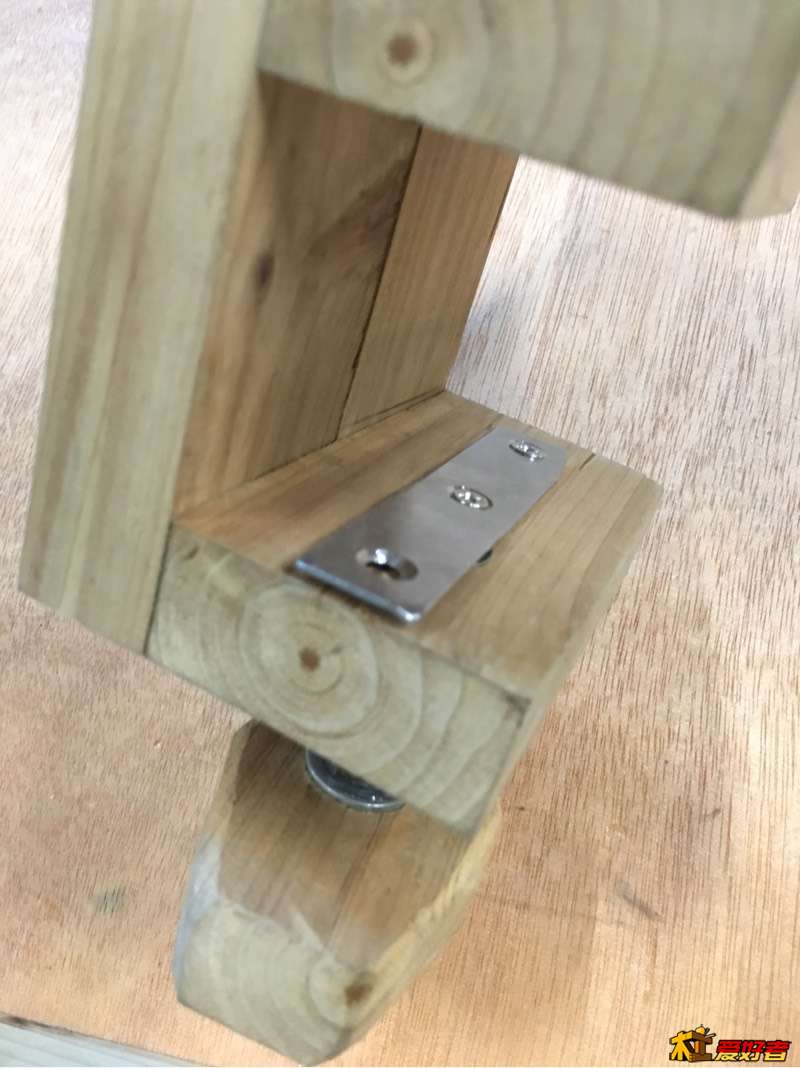

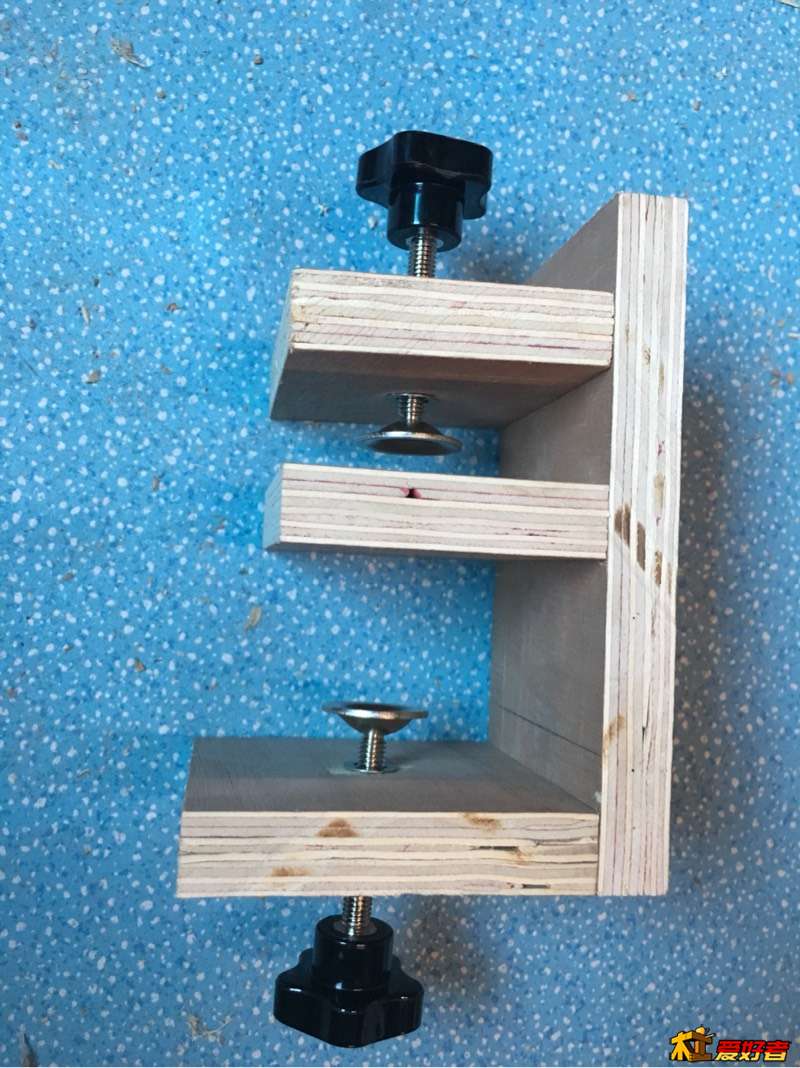

限位器完成
: |: @; x5 O( ^$ v
, s5 H2 p4 Y/ H' i: [9 r: Y* M
2 E3 `, K/ `1 E' d$ V4 x' m- R( ]
0 w) _6 ^8 m& c8 k# J) K0 w1 i

yjswang

楼主用的多层板质量不怎么样，请问是什么牌子的多层板？还有各位，那位知道在哪里可以买到质量较好的多层板，我也想用来做辅具。
