压缩机改造气泵

lookaut888

wood_wolf 发表于 2017-7-11 10:16
冰箱的壓縮機,要靠冷煤中的油酯潤滑,改成空壓用,容易壞~

定期加注润滑油

acsy717

lookaut888 发表于 2017-7-10 22:08
有出入，请参照实物图

  ]! ^4 }. C& v9 |菜鸟表示看网上那些实物图看的晕乎乎。因为各种配件、线叠在一堆。需要手把手级别的教材。看了你的手画图好不容易看懂了。结果和实物还不太一样
+ o! U: j6 G5 H! A

acsy717

另外就是我看冰柜里面除了压缩机。还有个风扇再一起。不知可否一起拆下给压缩机散热？

lookaut888

acsy717 发表于 2017-7-11 22:51
6 D# H" P. M8 O2 i另外就是我看冰柜里面除了压缩机。还有个风扇再一起。不知可否一起拆下给压缩机散热？

2 f! w( b' j% o  c$ o1 g  ~可以的
5 x0 D% O2 s# X) u% P4 p

lookaut888

acsy717 发表于 2017-7-11 22:47
菜鸟表示看网上那些实物图看的晕乎乎。因为各种配件、线叠在一堆。需要手把手级别的教材。看了你的手画图 ...

9 w; K/ r0 ?* r! V% @开始画的，但是原理不变，你先选择压力控制开关孔数（2-4孔都有的），压缩机出气孔连储气罐单向阀门2孔，单向阀门小孔连压力开关泄压阀防止压缩机带压启动，大孔连储气罐上面，压力开关另外一个出气孔接钉枪，压力安全阀可以接压力开关一端，也可以直接接储气罐上！

lookaut888

acsy717 发表于 2017-7-11 22:51
另外就是我看冰柜里面除了压缩机。还有个风扇再一起。不知可否一起拆下给压缩机散热？

应该还有个启动电容器，圆柱体带线的！

acsy717

lookaut888 发表于 2017-7-12 00:32
应该还有个启动电容器，圆柱体带线的！

+ V" }9 F3 r0 }1 ^# Y6 a# c回家再看看。看网上找的都没装风扇。还以为装不了或者装着没意义？

acsy717

lookaut888 发表于 2017-7-12 00:30
开始画的，但是原理不变，你先选择压力控制开关孔数（2-4孔都有的），压缩机出气孔连储气罐单向阀门2孔， ...

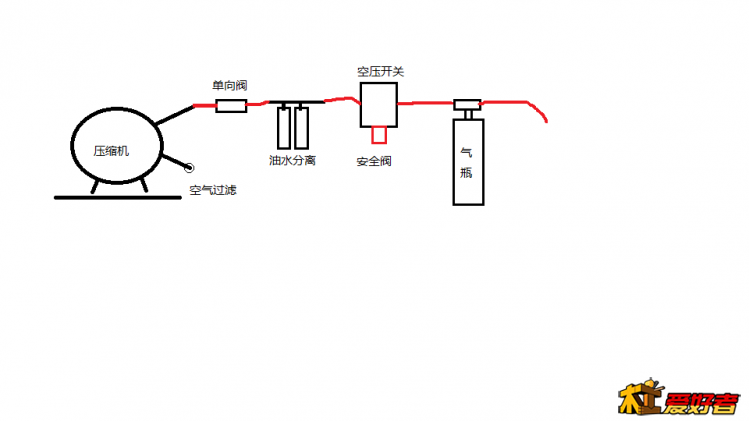

2 W7 n* y: P+ F# E: x不是太了解压力开关的结构，4孔的那些孔是不是都是相通的？问题比较菜别见笑。我画了张图。不知这样连接是否可行？
" `3 [) e! y. Z2 {* m, \. T6 g

悟戒

看不懂，好厉害，外行人搞不定，这样危险系数会不会很大？？？

lookaut888

悟戒 发表于 2017-7-12 10:42
7 i. U( N9 m' y% Q; u/ A看不懂，好厉害，外行人搞不定，这样危险系数会不会很大？？？

装了安全阀，到8kg气压强行放气的，理论安全，所以我装了2个，以防万一吧
, [5 P/ _6 C+ f) l* x3 c

lookaut888

acsy717 发表于 2017-7-12 09:51
不是太了解压力开关的结构，4孔的那些孔是不是都是相通的？问题比较菜别见笑。我画了张图。不知这样连接 ...

" V6 C2 r5 a' @! q7 x( X相通的，关键是你如何布局设备！教你个简单的方法，先看看能不能出气到罐里

siwk

罐子多少升的，打满一罐用时多久时间？

acsy717

lookaut888 发表于 2017-7-12 19:20
' ^9 \+ Z9 o5 d" k2 ~7 m相通的，关键是你如何布局设备！教你个简单的方法，先看看能不能出气到罐里

谢谢。以我的理论肯定是能到罐里的哈。不然也不会画出来。改天买了配件实践试试！

lookaut888

acsy717 发表于 2017-7-12 21:40
3 m) Y1 Y) t7 e, U/ V" S9 z! k* P谢谢。以我的理论肯定是能到罐里的哈。不然也不会画出来。改天买了配件实践试试！

0 `. t  T; ]( I6 u! V; P% e5 g: F' M慢慢来吧，试一试就知道了
# C3 q3 ?0 o( k$ A1 e

guojizhou

有几点要注意，一是冰箱压缩机不能长期无油工作，最好定期在进气管滴点油。二是压力容器要用水这样的不可压缩的安全介质来进行试压，即使爆破也木有危险，试验压力要到最大工作压力的1.5倍，在这里要到1.2Mpa(12kg)。绝对不能用气体试压，用气体试压就是制作炸弹。
