业余的专业画线技巧《二》

快刀手abc · 发表于 2017-7-2 22:52:20

whuedu 发表于 2017-7-2 22:27# n3 Q) {0 l* q/ B2 f1 J6 K; N
楼主最近简直高产似那啥……再问个问题这个凳子面它要是上下两个面不平行线咋划？先不说有扭曲的和有杯状变 ...

这就要角度尺比较简单

liangtao3d · 发表于 2017-7-2 22:57:04

中心线都没有，这么画线能准？从材料两边取值，材料两边绝对平行吗？幸亏是木工，材料变形以及修整容易，要是钳工，金属的东西这么画线会想死。

whuedu · 发表于 2017-7-2 23:03:10

快刀手abc 发表于 2017-7-2 22:52
4 X0 h3 p: k/ e. ]) W* @0 q这就要角度尺比较简单

所以说你这个专业画法不咋符合实际情况，又要尺寸精确接近非质整数，又要各面平正，底面也得和正面一样上细刨刮准到线，完全说不上专业嘛，虽说锥子剃头也不是不行，但刀哥非要拿着这个没啥实际意义的所谓专业划法指摘坛子里老师傅的画法繁琐线多……我真摸不到刀哥的思路了，线多橡皮擦擦就好，总比算半天没法划强，不是么？

快刀手abc · 发表于 2017-7-2 23:07:11

whuedu 发表于 2017-7-2 23:03) R" b& t4 Z1 Y5 }+ Q) ?" x r* Q
所以说你这个专业画法不咋符合实际情况，又要尺寸精确接近非质整数，又要各面平正，底面也得和正面一样上 ...

千篇一律？

快刀手abc · 发表于 2017-7-2 23:08:43

liangtao3d 发表于 2017-7-2 22:573 l8 t" M9 q6 E8 B9 T. F7 Q
中心线都没有，这么画线能准？从材料两边取值，材料两边绝对平行吗？幸亏是木工，材料变形以及修整容易，要 ...

木工大部分不用中心线，都是靠边做标准的

whuedu · 发表于 2017-7-2 23:13:04

本帖最后由 whuedu 于 2017-7-2 23:18 编辑

快刀手abc 发表于 2017-7-2 23:07. H1 @% s! T4 b0 h2 f$ r# P
千篇一律？

有根底和广泛的实践基础的创新叫创新，键盘上拍脑壳的创新叫瞎搞，中心线可有可无？楼主做过大件点的东西么？比如料头稍微有点大小，直角尺又恰巧不是直角，两边划线，误差一累计做出来有可能根本就斗不到一块去，即使后来猛修也是歪歪扭扭不是个东西，有中心线虽然也有误差但是左右对称东西好歹能看

liangtao3d · 发表于 2017-7-2 23:14:22

快刀手abc 发表于 2017-7-2 23:08
3 o4 q t5 }, ?- b木工大部分不用中心线，都是靠边做标准的

靠边做标准是只用一条边做基准，实际上也就是定好了和这条基准边平行的中心线，只是没画出来。所有取值都是从基准边开始算起，这样画出来的线才能互相垂直。

快刀手abc · 发表于 2017-7-3 00:17:14

whuedu 发表于 2017-7-2 23:13
9 _# V) [- d% E% N- b7 v+ X# V8 f有根底和广泛的实践基础的创新叫创新，键盘上拍脑壳的创新叫瞎搞，中心线可有可无？楼主做过大件点的东西 ...

看来你读书多实践多，何不也发帖谈谈你的大作？

躲在我这个敲键盘的帖子里回帖，埋没了您的人才

whuedu · 发表于 2017-7-3 00:51:15

快刀手abc 发表于 2017-7-3 00:17
; Z+ }, H9 U5 ^- h看来你读书多实践多，何不也发帖谈谈你的大作？" P- _$ s5 y+ s; B
' v! B; t6 d' z5 ?4 a5 H0 E7 C, E
躲在我这个敲键盘的帖子里回帖，埋没了您的人才

的确我应该和大家一样不踩你的，我的错

丽丽爷爷 · 发表于 2017-7-3 05:54:33

本帖最后由丽丽爷爷于 2017-7-3 06:03 编辑

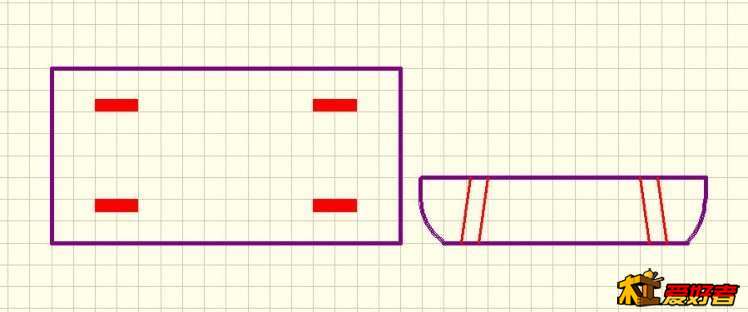

1，您说，【左边图是俯视，完整的；右边图，是侧视，櫈板底部缺边。】这个侧视是宽的侧视，图中宽侧视有叉。

2，您说【一侧靠木板，配合角尺划线，注意要预留叉的尺寸。】这长向又留叉。

3，您说【面上方划线跟《一》一样，关键底面。为简单，只做一面叉。】图中所示，长和宽都有叉，这到底一面叉是指什么？

wwt9999 · 发表于 2017-7-3 05:58:51

半卷纱窗 · 发表于 2017-7-3 08:17:29

新手学习中，赞一个，值得学习收藏了。

zhengjing · 发表于 2017-7-3 08:44:06

互相交流，互相学习。

yuxueyou · 发表于 2017-7-3 09:22:39

用PROTEL 画电路板的软件来画真牛~！~！

快刀手abc · 发表于 2017-7-3 11:08:54

丽丽爷爷发表于 2017-7-3 05:54
1 y+ Z) g9 p0 _/ ^& N4 J1，您说，【左边图是俯视，完整的；右边图，是侧视，櫈板底部缺边。】这个侧视是宽的侧视，图中宽侧视有叉 ...

横面有叉，长面没有
