自制电圆锯手推

上官雨浓 · 发表于 2017-7-2 16:33:26

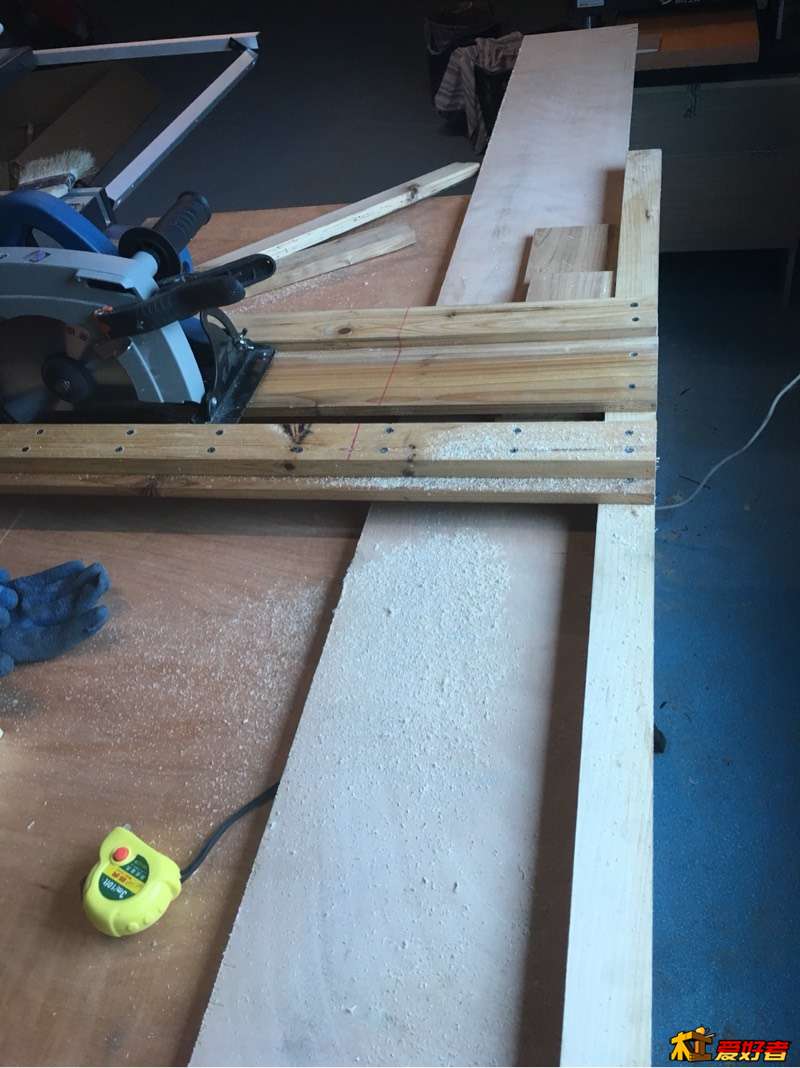

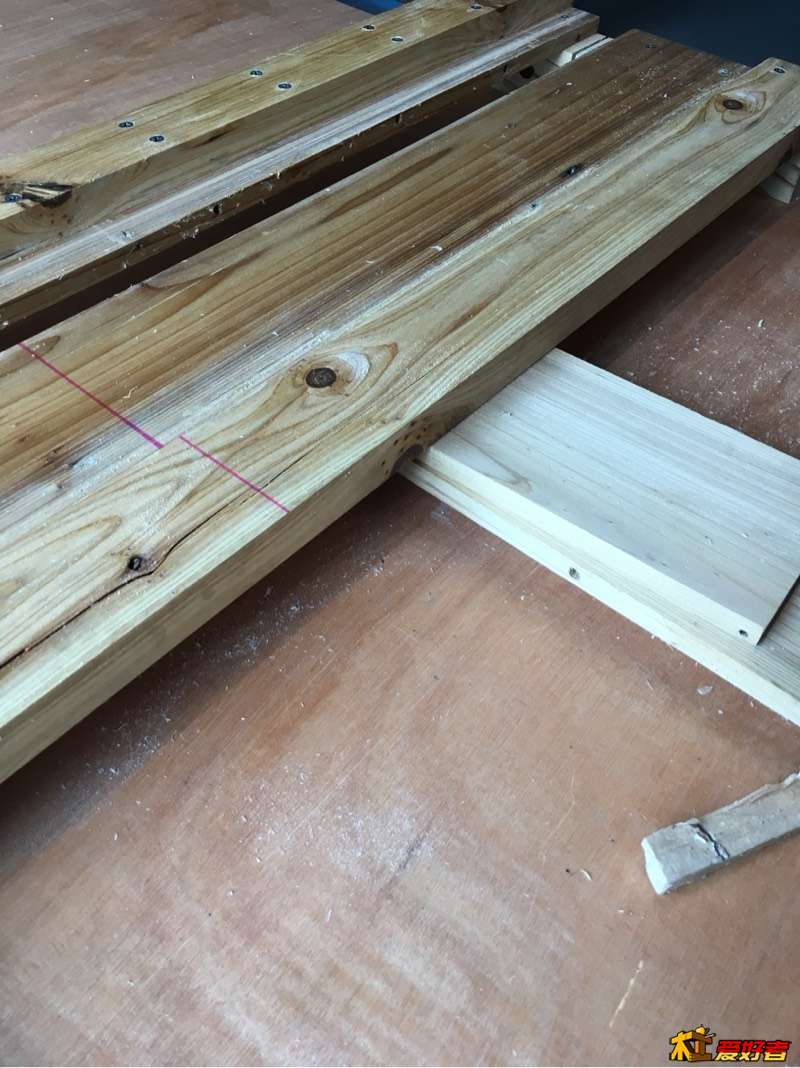

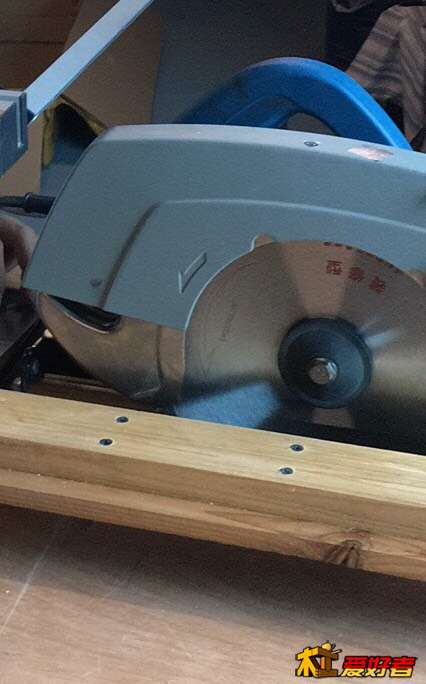

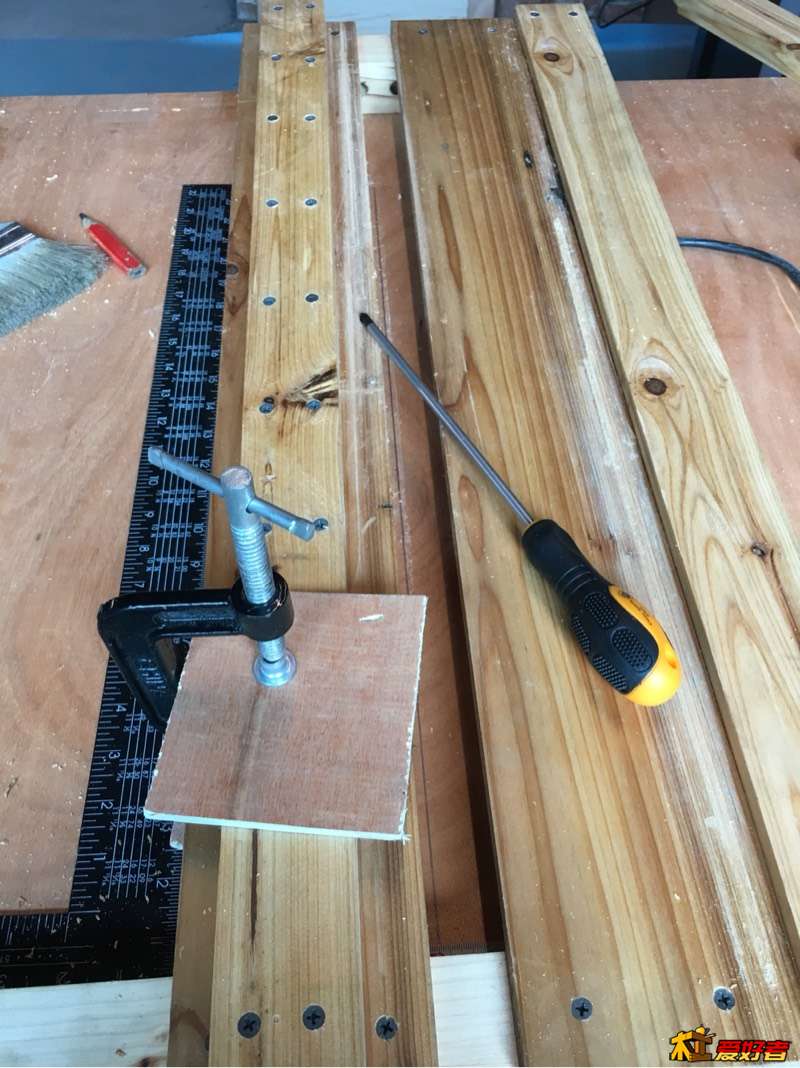

沉头螺丝固定，基本算是成型了，这个装备有一个缺陷就是电圆锯比较重，会让中间的木板有一定幅度弯曲塌陷，只好使用木板后期辅助！

itsddt · 发表于 2017-7-2 19:41:03

这是变正装导轨锯了啊

上官雨浓 · 发表于 2017-7-2 21:32:08

itsddt 发表于 2017-7-2 19:41 / f0 z4 g7 J% n- ?1 ?
这是变正装导轨锯了啊

哈哈！视频里看来的，想着自己做一个，因为台锯不方便搬来搬去

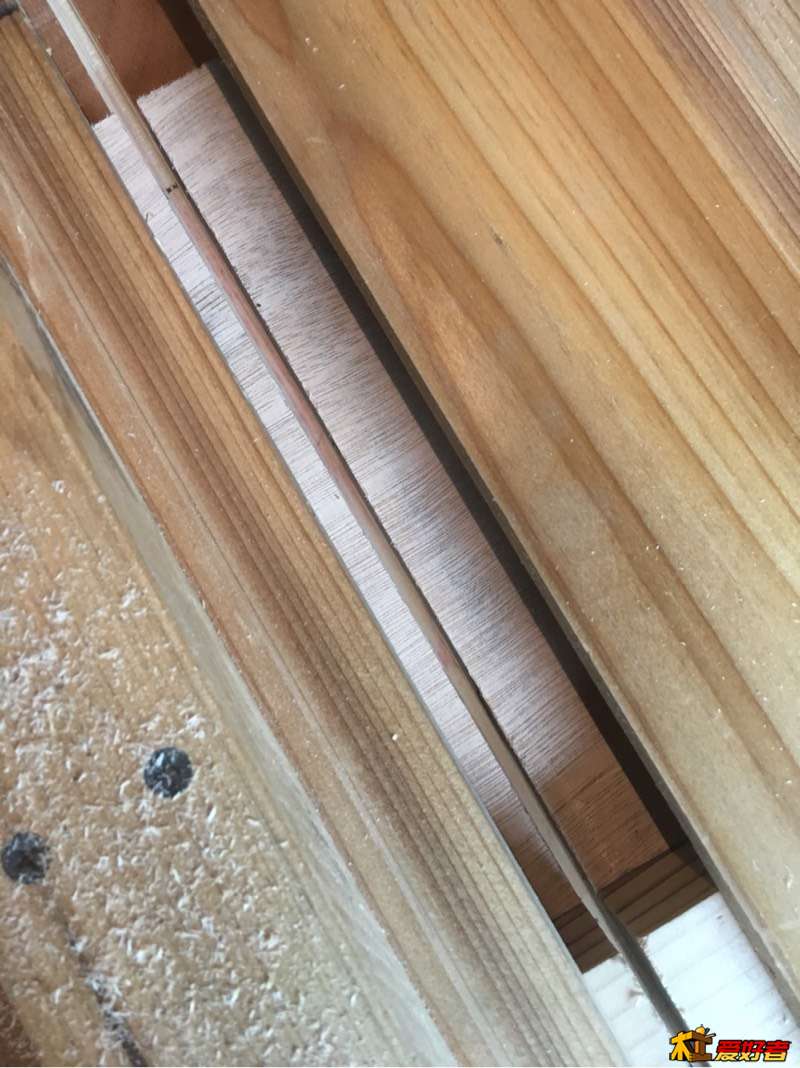

上官雨浓 · 发表于 2017-7-3 16:44:10

长春藤88 · 发表于 2017-7-4 15:49:36

这个我做过，没有你这个大，用起来方便，精度可以接受，你的九寸锯太重了，最好用七寸锯。

squareboat · 发表于 2017-7-4 16:41:44

我做了个小的，起初是用的3mm厚的不等边角铝，漂亮是很漂亮，但锯推过去两轨间距受力增大，而且下沉。后来在外面用3mm厚钢板折了两根不等边角当导轨，问题就都解决了。我的锯比较小，对于您的9寸的锯，可以试着用5mm厚的钢板折弯制作，之所以不使用现成的角钢，是因为角钢外角是90度，内角不是90度，做导轨精准度差。

上官雨浓 · 发表于 2017-7-4 19:13:54

squareboat 发表于 2017-7-4 16:41
D0 d- x0 }+ m& v% N我做了个小的，起初是用的3mm厚的不等边角铝，漂亮是很漂亮，但锯推过去两轨间距受力增大，而且下沉。后来 ...

有图片吗？可以给我参考一下

squareboat · 发表于 2017-7-4 22:23:55

上官雨浓发表于 2017-7-4 19:13, q+ @& V8 Z2 i3 b, `& ?* `) y( ~! _
有图片吗？可以给我参考一下

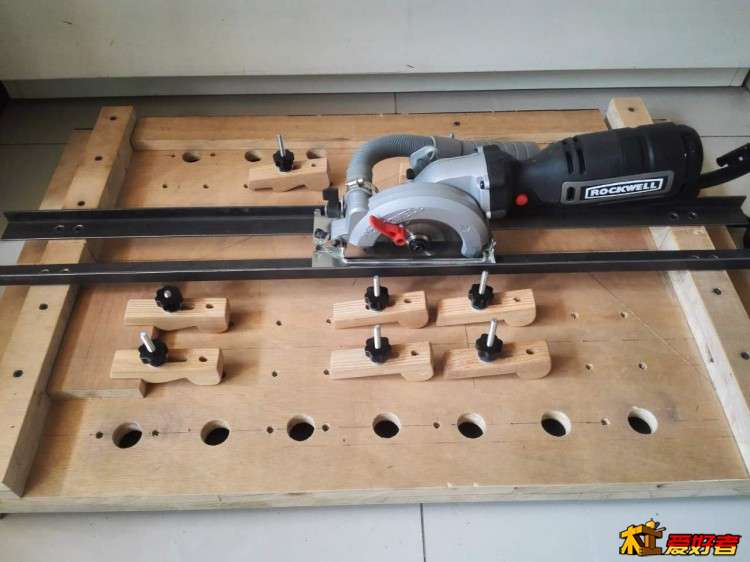

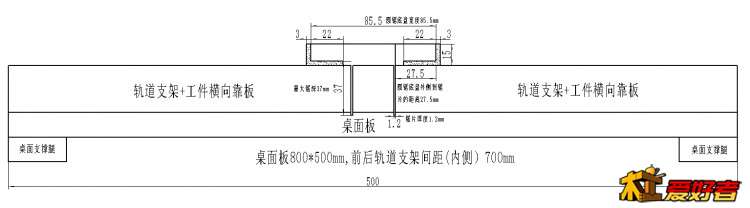

对照照片

上官雨浓 · 发表于 2017-7-4 22:58:25

长春藤88 发表于 2017-7-4 15:49 7 n9 g! c( ]( b! O2 `
这个我做过，没有你这个大，用起来方便，精度可以接受，你的九寸锯太重了，最好用七寸锯。

这位木有说的不错，我这个9寸是重了！因为这个是买了台锯，从倒装桌拆下来的！确实是小尺寸的圆锯就可以了

上官雨浓 · 发表于 2017-7-4 23:01:57

squareboat 发表于 2017-7-4 16:41
8 `7 K% A( L& u2 Y" V6 E我做了个小的，起初是用的3mm厚的不等边角铝，漂亮是很漂亮，但锯推过去两轨间距受力增大，而且下沉。后来 ...

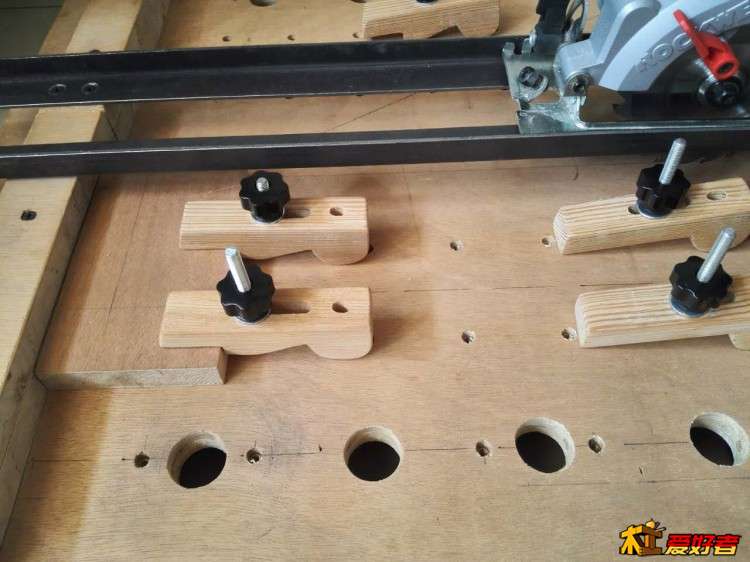

您做的这个特别棒！特别是这几个压板，还有板面上的孔。
做的很精致，比我做的好！

上官雨浓 · 发表于 2017-7-4 23:02:38

squareboat 发表于 2017-7-4 16:41
8 t9 U4 {) g/ p' D6 s, m! z& `我做了个小的，起初是用的3mm厚的不等边角铝，漂亮是很漂亮，但锯推过去两轨间距受力增大，而且下沉。后来 ...

请教一下，您说的这个钢板折弯去哪里折？

上官雨浓 · 发表于 2017-7-4 23:09:34

squareboat 发表于 2017-7-4 16:41 # O4 K8 w0 f8 Q& q; `" e
我做了个小的，起初是用的3mm厚的不等边角铝，漂亮是很漂亮，但锯推过去两轨间距受力增大，而且下沉。后来 ...

我找到地方了，哈哈

上官雨浓 · 发表于 2017-7-9 19:06:25

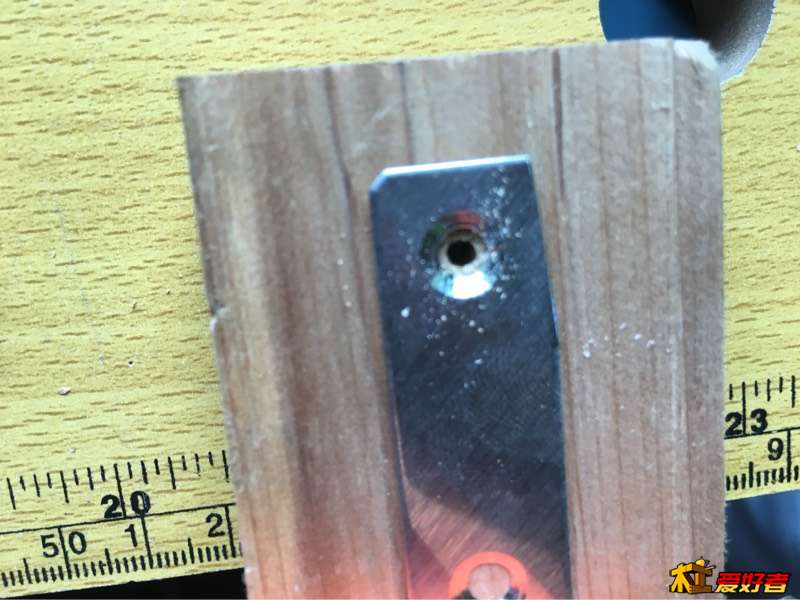

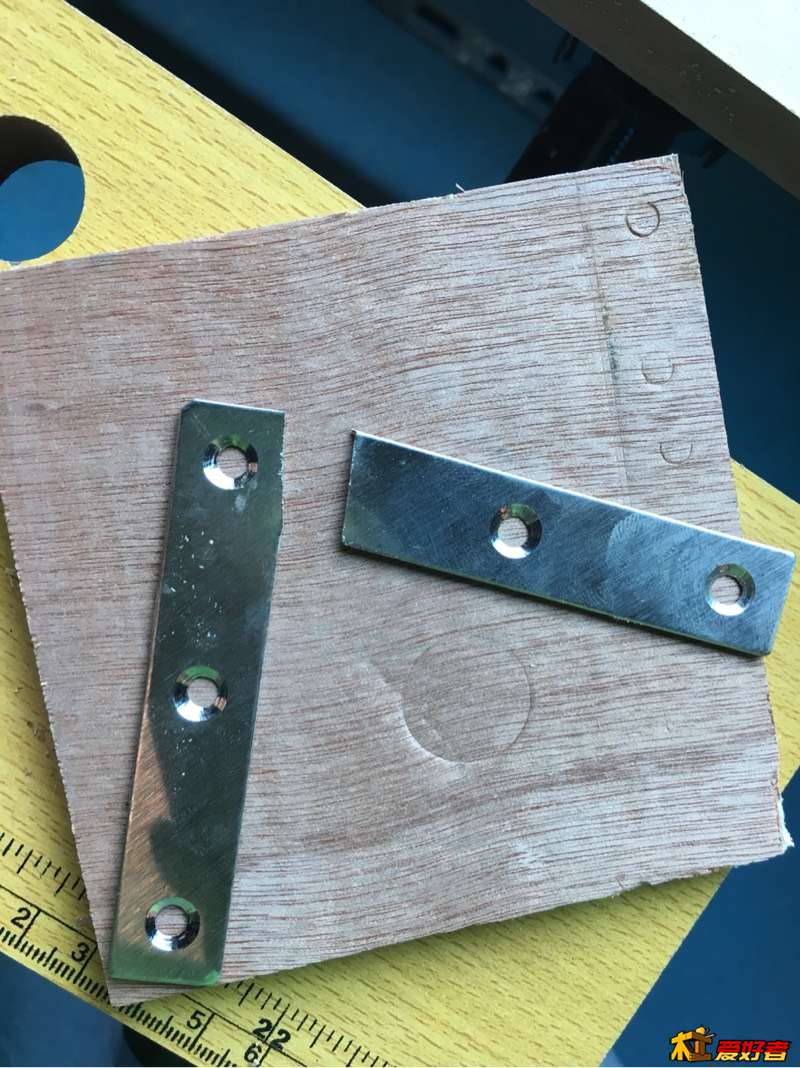

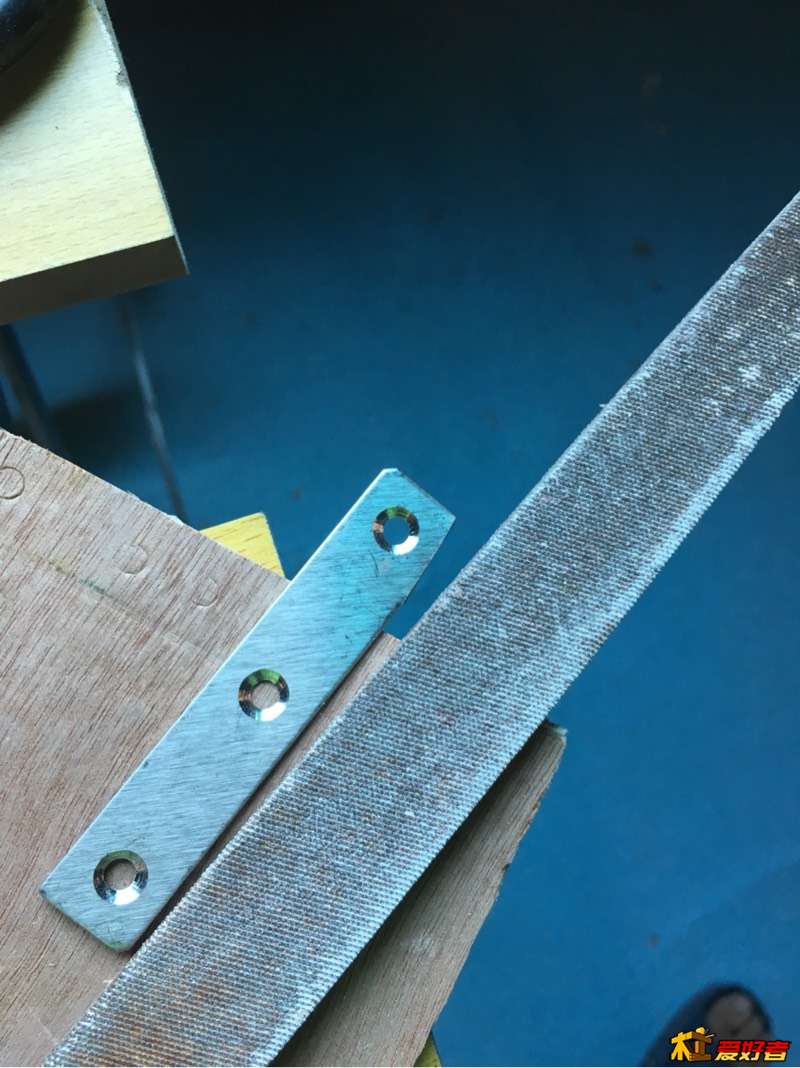

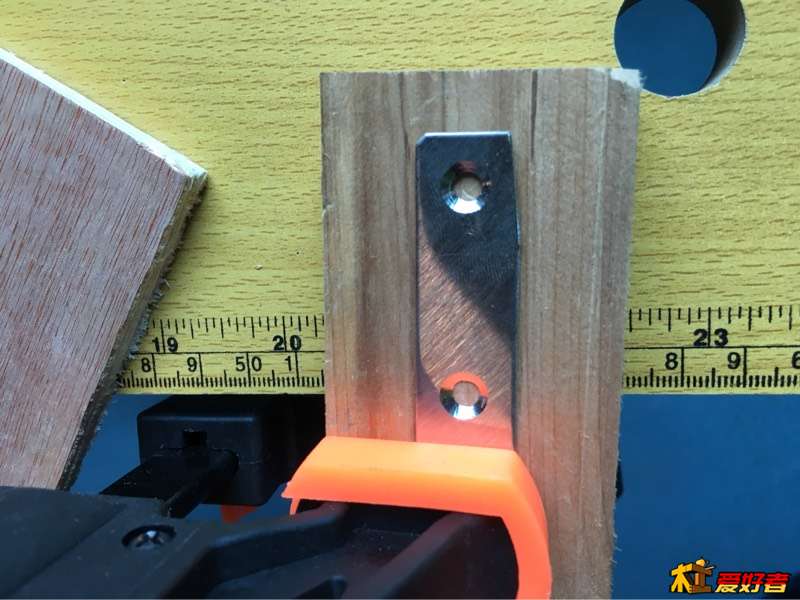

夹紧块的内衬板用一块小铁片，目的是防止夹紧的时候磨损木块。

上官雨浓 · 发表于 2017-7-9 19:12:41

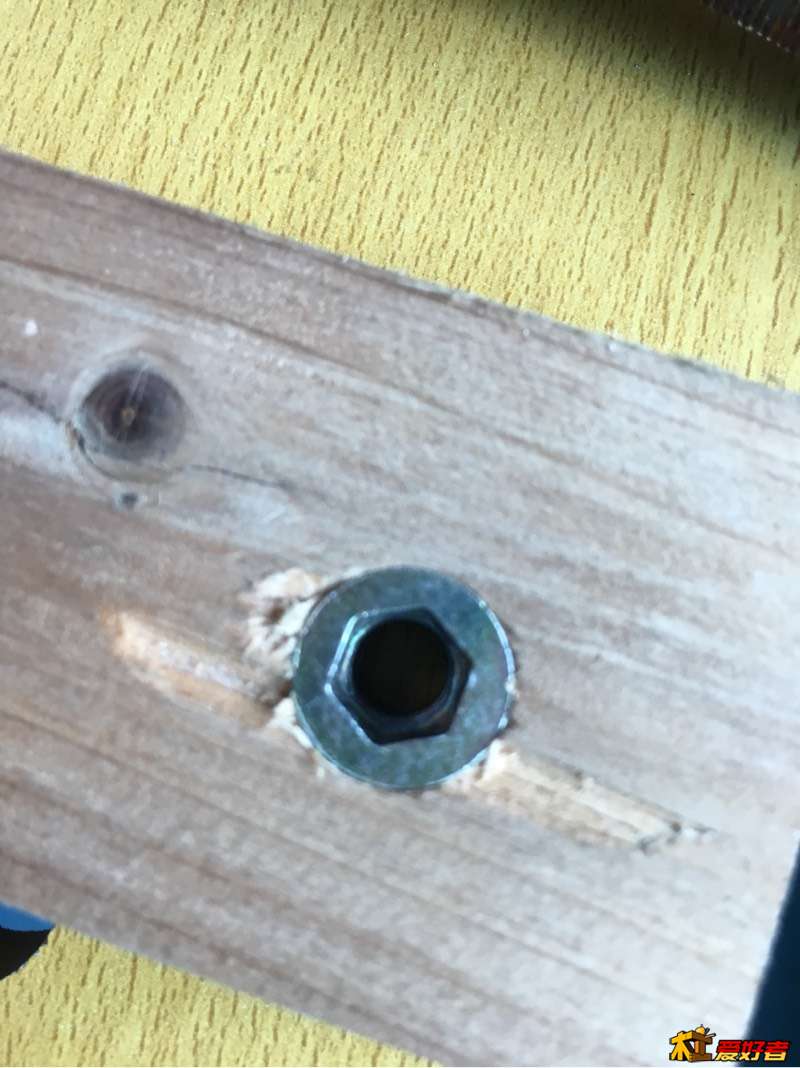

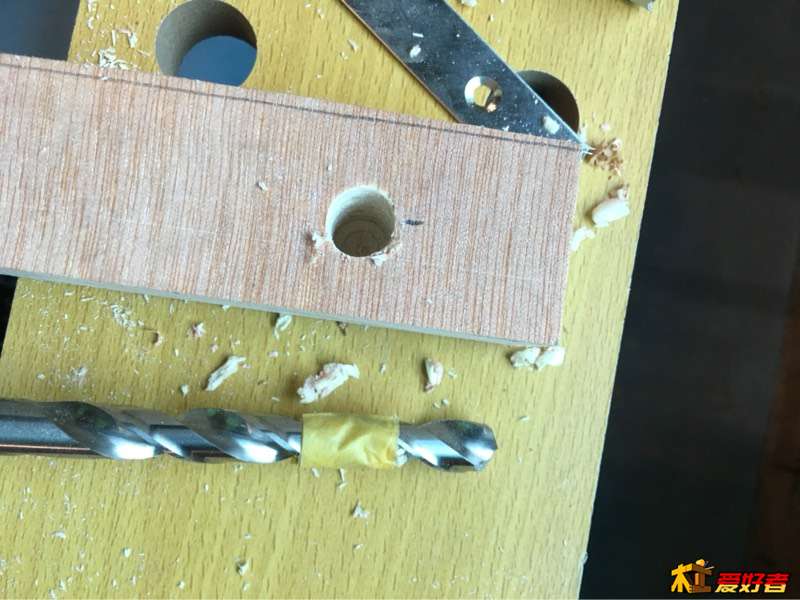

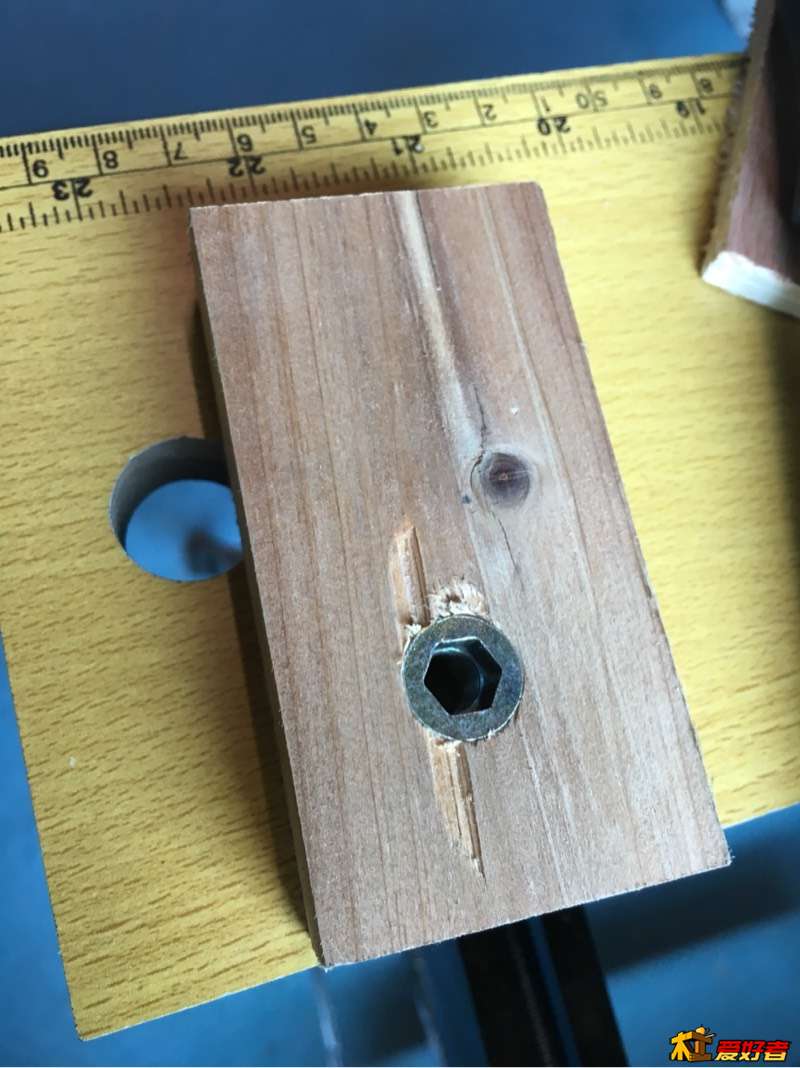

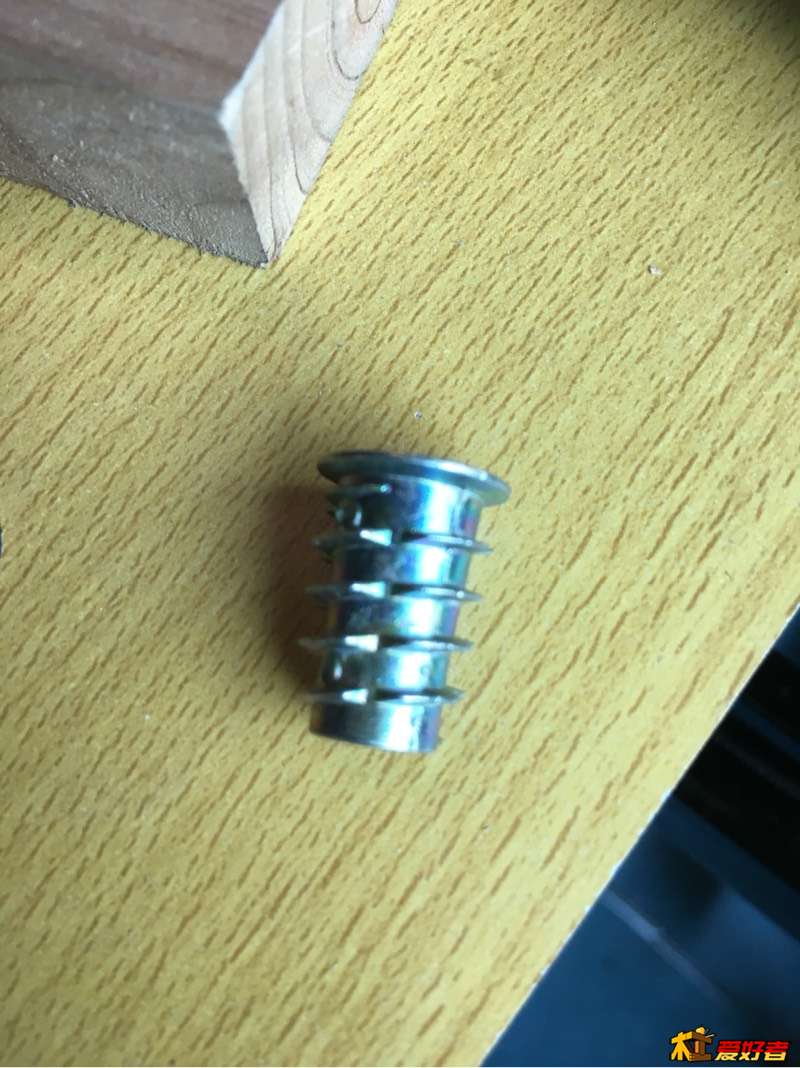

内六角预埋T型螺丝M8,我用M10的麻花钻开孔（孔周有瑕疵），建议使用开孔器开孔。

上官雨浓 · 发表于 2017-7-9 19:15:25

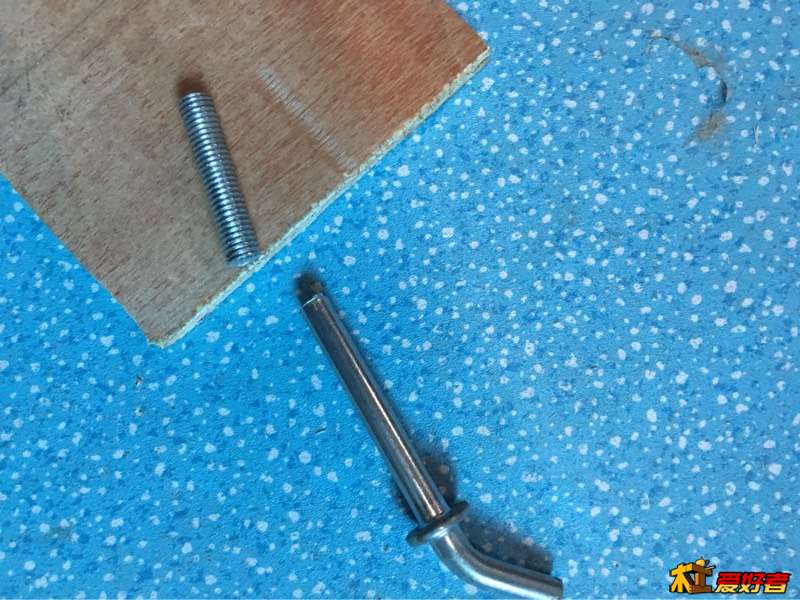

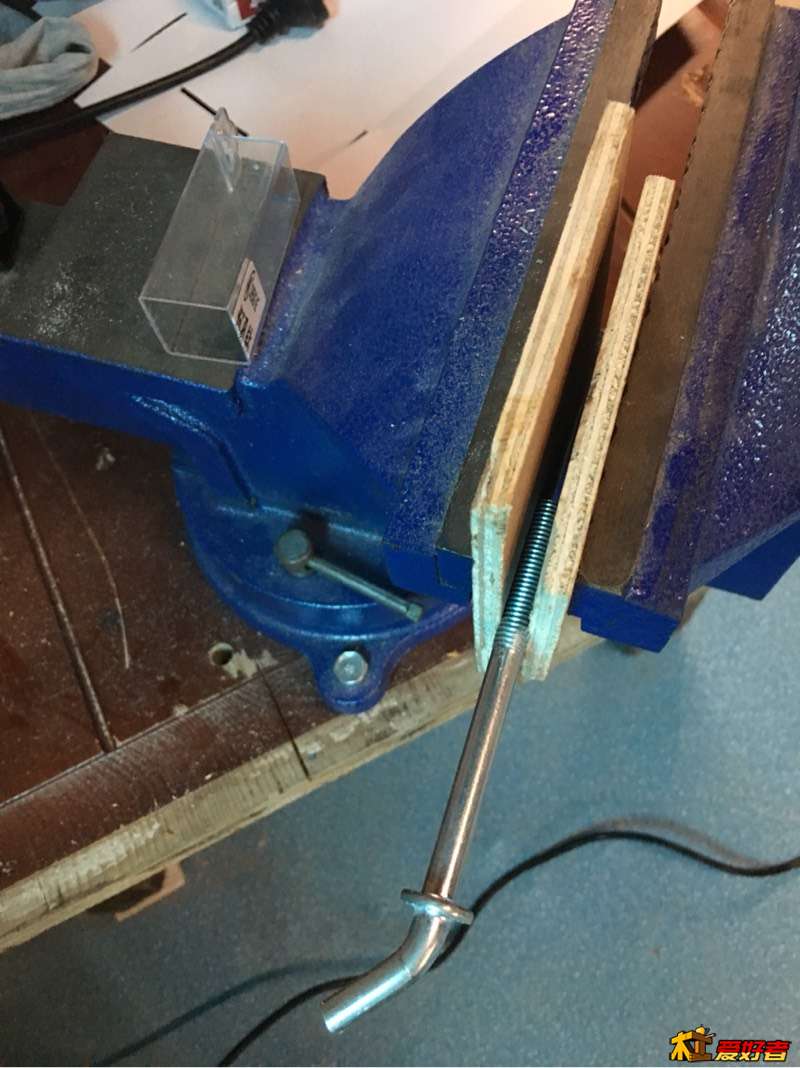

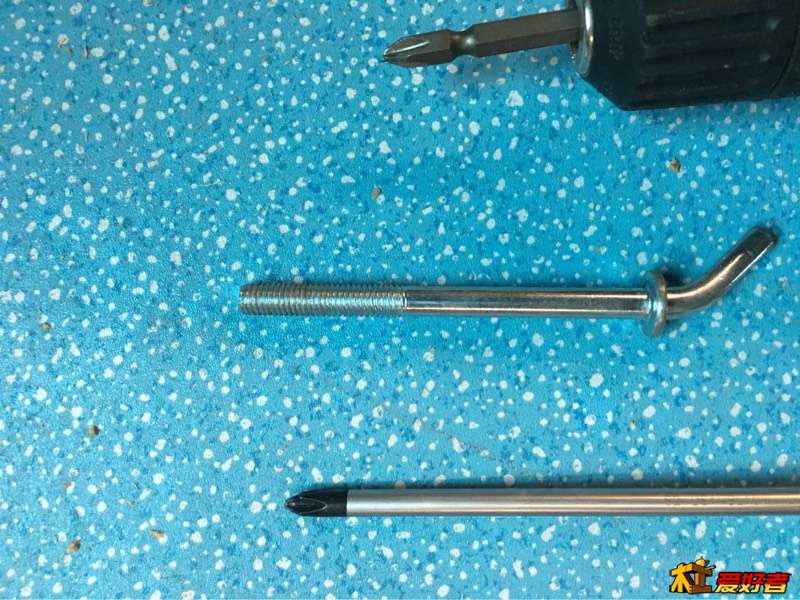

找了一根装热水器多余出来的M8丝杆钩，取其螺纹部分备用
