我也做个平口钳

jesonaqq

天光早 发表于 2017-6-29 14:14
楼主介绍下用的什么无刷主轴？效果怎么样？

最大优点是24V可以达到12000转，然后整个系统就一个24V15A电源就够了，省事。想好用的话还是直接上800W以上的水冷。

jesonaqq

流浪汉888 发表于 2017-6-29 14:18
- O  e- b4 C1 z0 C1 u我也想做个，不是不会做，你的做完需要多少钱？

5 g+ F& U/ u3 {) y4 c按照成本计算，估计是20-30元左右能做出来吧，主要是用了以前留下来的配件，不用也是扔的。
& ^" j2 c% R" R5 R

流浪汉888

jesonaqq 发表于 2017-6-29 14:38
按照成本计算，估计是20-30元左右能做出来吧，主要是用了以前留下来的配件，不用也是扔的。

能不能卖我一个

jesonaqq

流浪汉888 发表于 2017-6-29 14:33
+ Y9 f# R7 Y8 S能不能给我发一份图纸啊

图纸没有保存有，都是画完就算了。如果你需要，我可以再画一份也没有问题，很简单。
我自己的图纸是根据刀具的切割误差（22MM刃长的3.175单刃螺旋刀，形变挺厉害的）进行过补偿的，每个人的设备加工误差都不同，这个开孔的尺寸很难定义，除非加工设备加工的尺寸非常精准，否则标准尺寸没有意义。

流浪汉888

jesonaqq 发表于 2017-6-29 14:44
! y/ @/ u8 W8 x/ e; g9 n  a3 ]% i% t. E% ]图纸没有保存有，都是画完就算了。如果你需要，我可以再画一份也没有问题，很简单。
我自己的图纸是根据 ...

要不你买我一个吧

jesonaqq

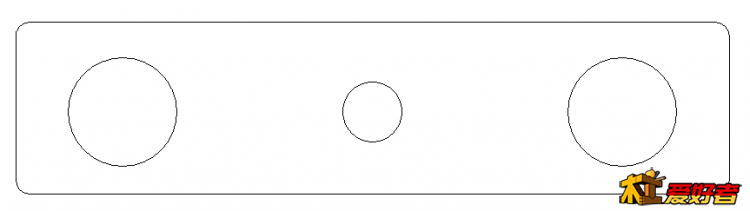

中间滑动夹板我又做了修改，底部比两端固定要低1MM，防止安装的时候滑动夹板也被台面卡住。
  t# g$ P; D) B4 B4 G* c

jesonaqq

流浪汉888 发表于 2017-6-29 14:41
能不能卖我一个

这个只是自己做来玩的，没有打算做来卖

流浪汉888

jesonaqq 发表于 2017-6-29 14:50
+ a6 n" L! v& _+ m# r( t* D这个只是自己做来玩的，没有打算做来卖

: U9 d" w# I8 p3 f5 B% S$ E4 }  F0 U好吧我自己在研究研究

czch

用什么画的图加工的

yanggong

jesonaqq 发表于 2017-6-29 14:34
/ S+ L+ Z' H% a说对了，主轴不行。之前的帖子里我也说过了，带水冷稍微麻烦，我没有固定使用机器的地方，搬来搬去碍事。 ...

2 B7 [1 d! G( Q. W6 f( @8 y% d8 _这个夹具不错 收用了 马上新机子做好了也做个雕雕木头很方便啊
- C% M- g, a2 B, i- ?/ @9 K

天光早

jesonaqq 发表于 2017-6-29 14:37
! J) ]( M8 f1 m& r) U! T+ a0 D最大优点是24V可以达到12000转，然后整个系统就一个24V15A电源就够了，省事。想好用的话还是直接上800W以 ...

360w的电源就能够带动系统加上主轴，那证明主轴的功率小了点，主轴没有风冷和水冷不热吗？
! z2 J8 E  }! E: N1 c. p

jesonaqq

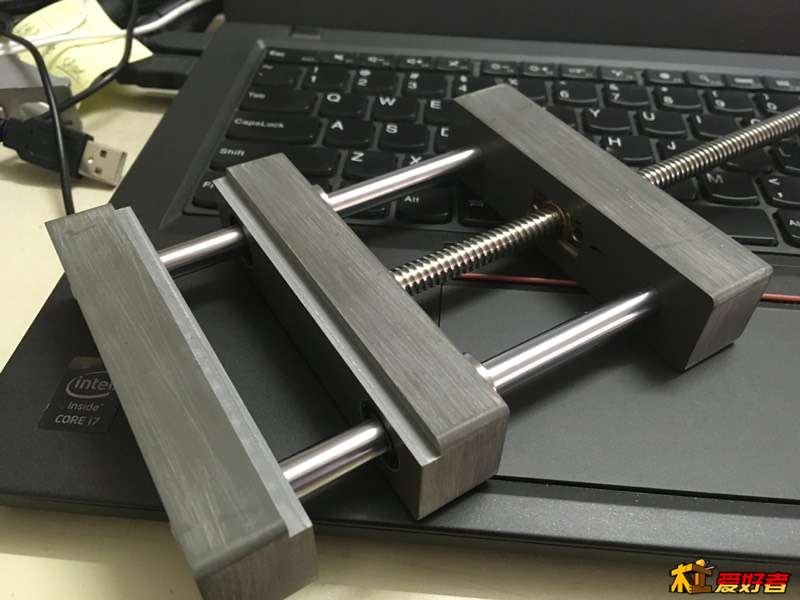

目前已经装配完成！安装孔暂时没有做，也不打算钻。

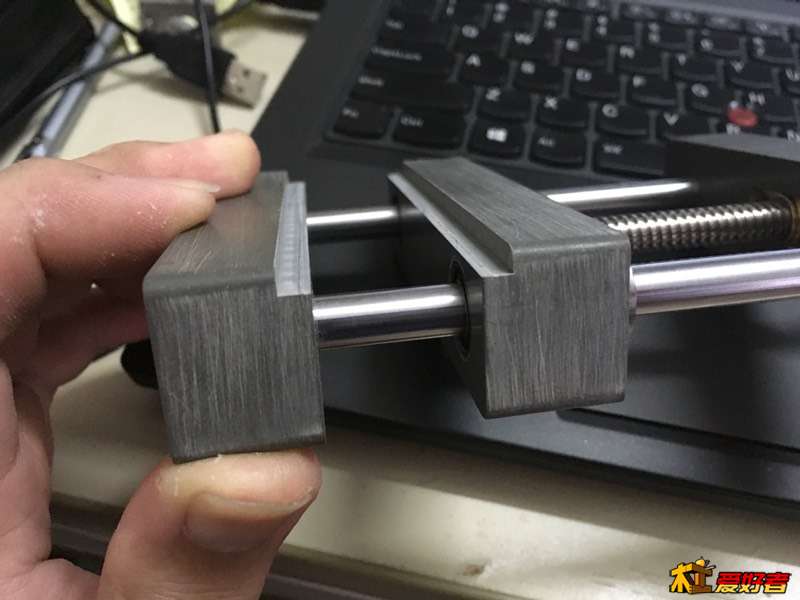

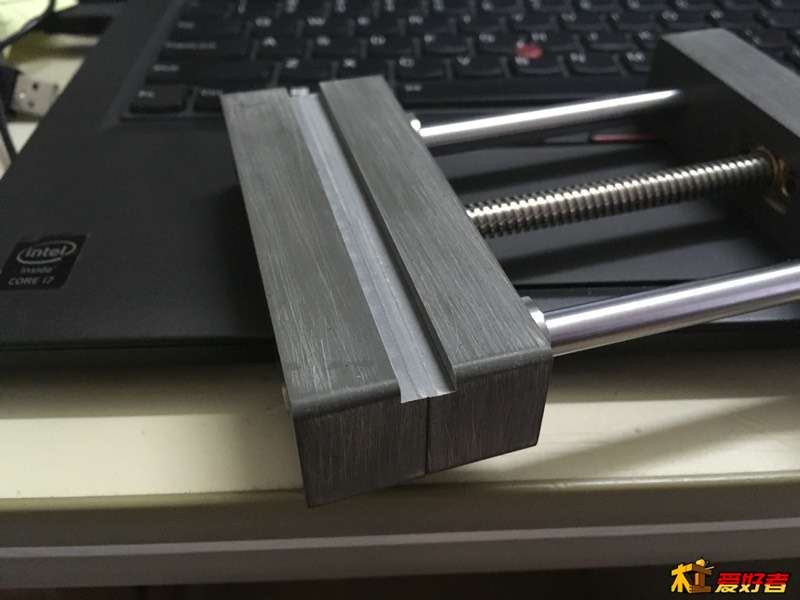

: I' C6 c2 h  \% g2 {卡槽是手动铣的，手轮转一下的事情。基本都达到预期目标！
个人感觉存在的问题和前面说的那样，锁紧螺丝导程太大，在实际使用的时候会由于不可避免的震动导致锁紧失效，严重不合理。这个以后必须要改了或者想一个丝杆稳固的方法。看来三角丝杆用在这些地方其实有它存在的道理，不仅仅是成本的原因。
7 u! y( s+ r* H0 M6 p- w; b至于帖子里大家担心的强度是没有问题的！如果有条件的当然都是建议大家用铝板来做，过程一点都不难！
) k1 B8 H7 _+ K1 f# _今天的制作算不上成功，也不算失败，就当是消磨时间吧！
6 U: \6 o" x3 b0 e  D最后上一张平口钳哥两个的照片！
+ G' h( p8 V" [* }7 S. q


& L- g2 b: j7 v9 ~
- i1 s8 e1 t2 c& Y

jesonaqq

czch 发表于 2017-6-29 14:58
( F3 o1 A. ~' a% a, ?1 O5 I用什么画的图加工的

9 Q" t* j# `1 `3 F* GARTCAM画的，出二维切割刀路，超简单。

jesonaqq

天光早 发表于 2017-6-29 16:21
360w的电源就能够带动系统加上主轴，那证明主轴的功率小了点，主轴没有风冷和水冷不热吗？

; G6 j% s! e9 p  U3 i  H5 f主轴500W，平时即使是加工铝板根据实际进给以及下刀能力，电机的电流也基本不会超5A，一般在2.5-4A左右，三轴步进驱动预留6A左右足够有余。电源总共15A。大家即便是用常见的800W、1500W水冷做木牌，开到全速动行实际功率也就是在1/3左右，假如负载真的重到需要电机全功率来运行的话，相信电机也已经承受不了了！
+ A  ^* U7 \5 Y# r5 d, E0 ?# W  M8 V
要是按照常规思路，这个电源最少需要24V30A，可我现在就是用15A都足足有余，所有的都是有经过测试计算过的。没有必要动不动就超功率供给。
电机热，烫手的那种，正打算哪天有空外加一个小风扇对着主轴吹风，安装位置以及方法早都计划好了的。
6 N1 p* j( i0 j5 G

jesonaqq

天光早 发表于 2017-6-29 16:21
7 @0 R8 n9 z& Z# w360w的电源就能够带动系统加上主轴，那证明主轴的功率小了点，主轴没有风冷和水冷不热吗？

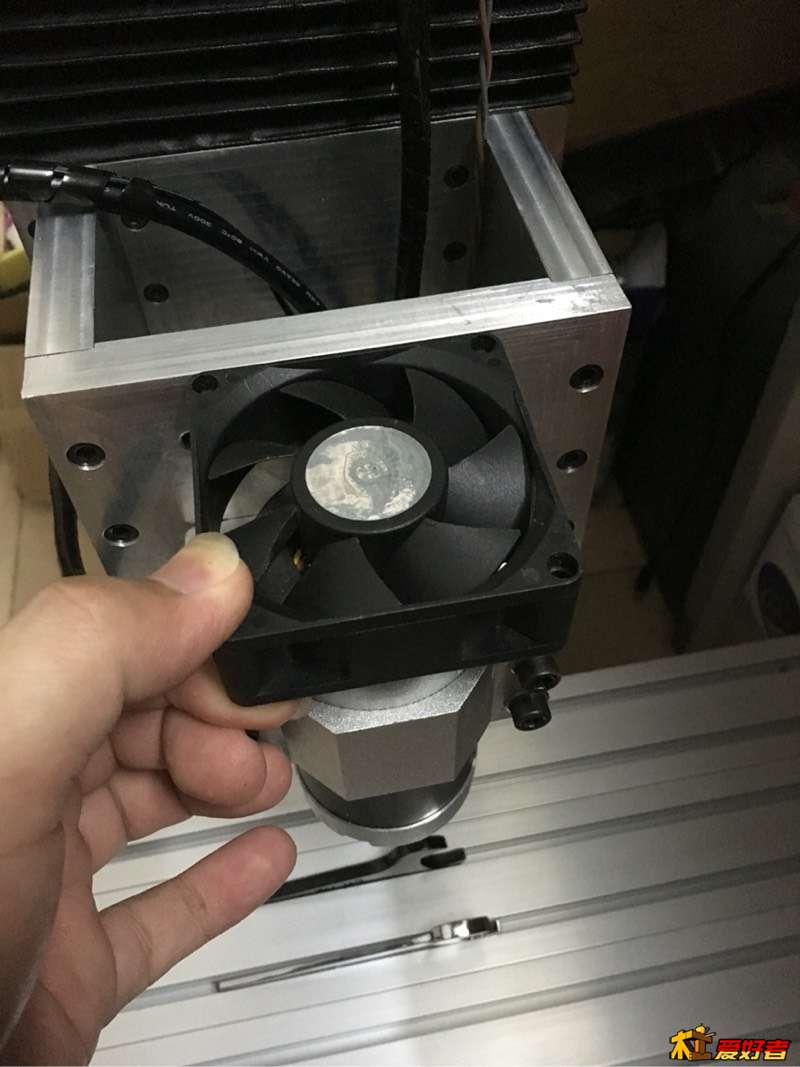

这个位置装个风扇
