大有1316-1雕刻机到了

xiongyw · 发表于 2011-1-15 13:36:52

zxw1970 发表于 2011-1-14 21:30 2 @- p& f1 p$ J$ {1 J9 e t& ~
这个机器，底盘锁紧以后刀不在中心，我挑了5-6台机器，后来放弃了，别的做工比国产的都好，希望大有改进。

怎么看刀是否在中心？我也检查下。谢谢。

xiongyw · 发表于 2011-1-15 16:52:17

本帖最后由 xiongyw 于 2011-1-15 17:11 编辑

昨天说了要上图的。

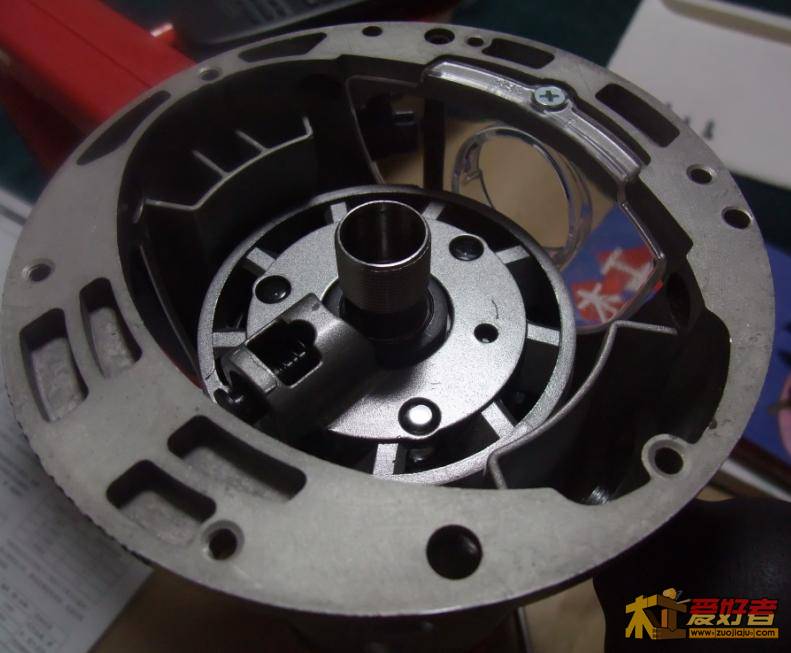

有机玻璃地板卸下来了的样子：

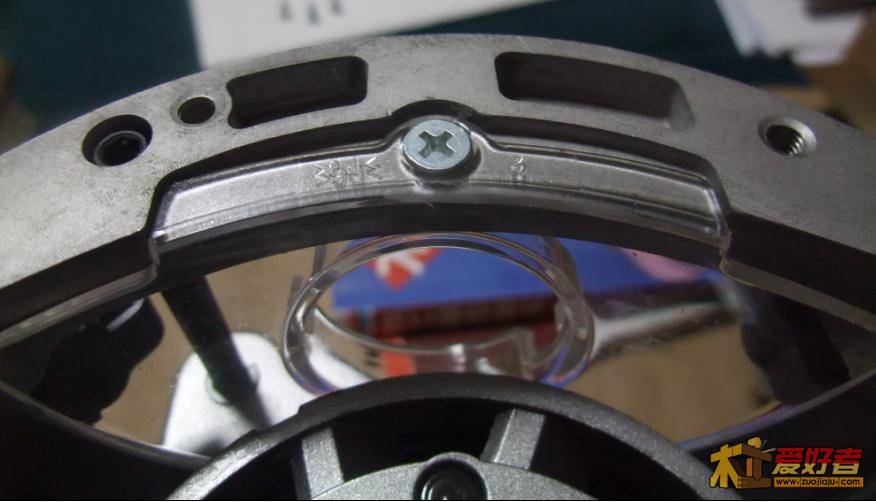

积尘罩是螺丝固定的，很稳固，不知道为什么有一个木友说这个很松。内径为35mm，却没有配套的接口（考虑如何弄这个中）：

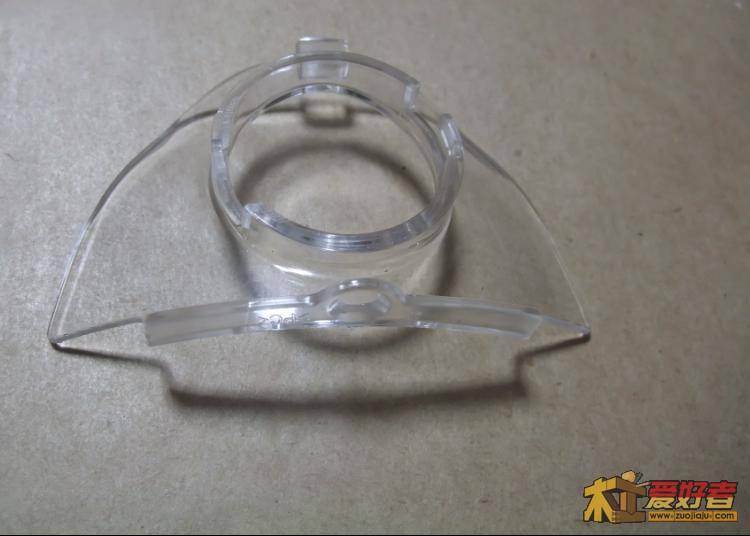

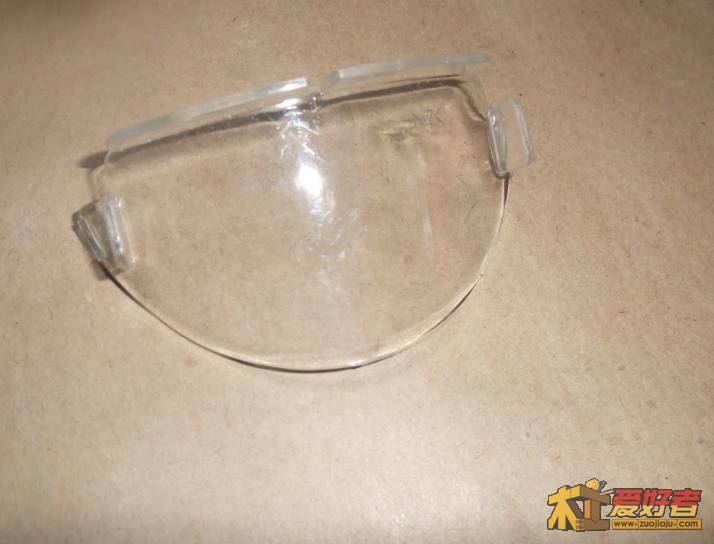

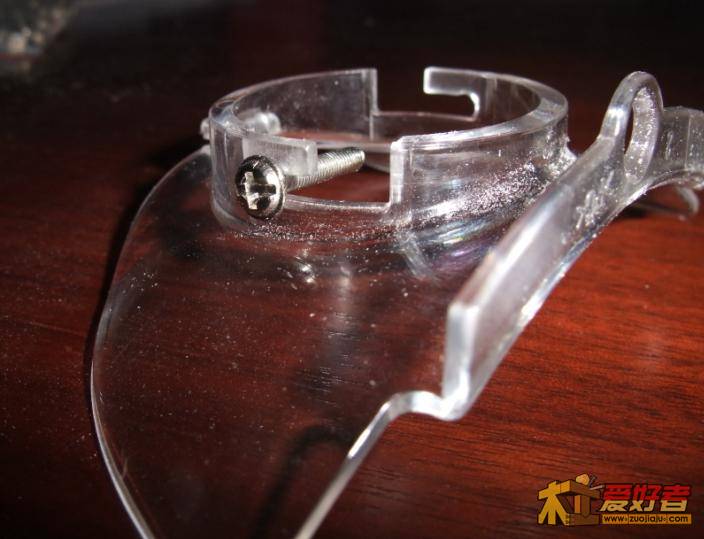

积尘罩：

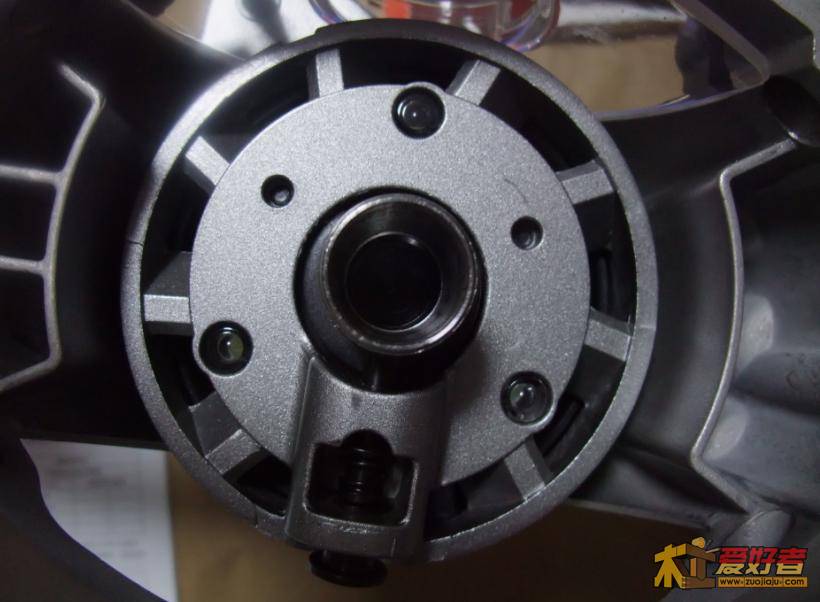

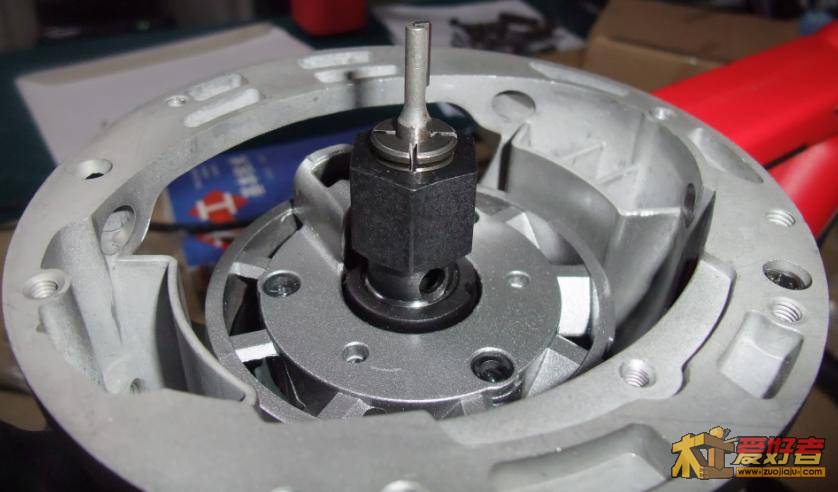

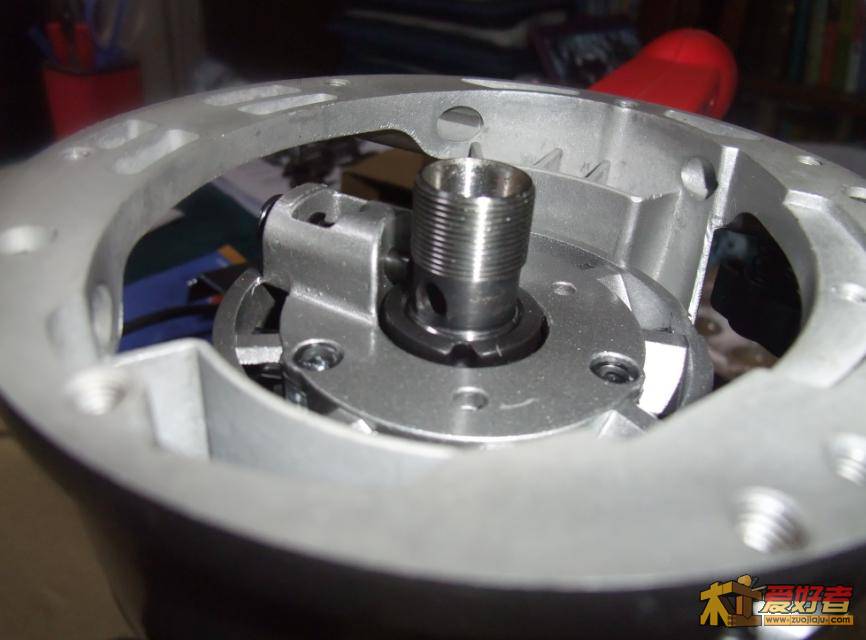

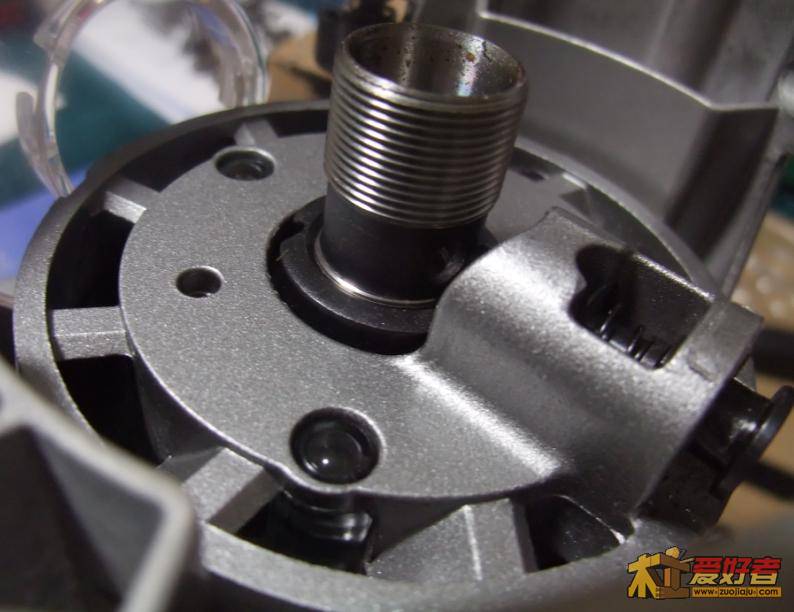

可以看到轴锁定孔：

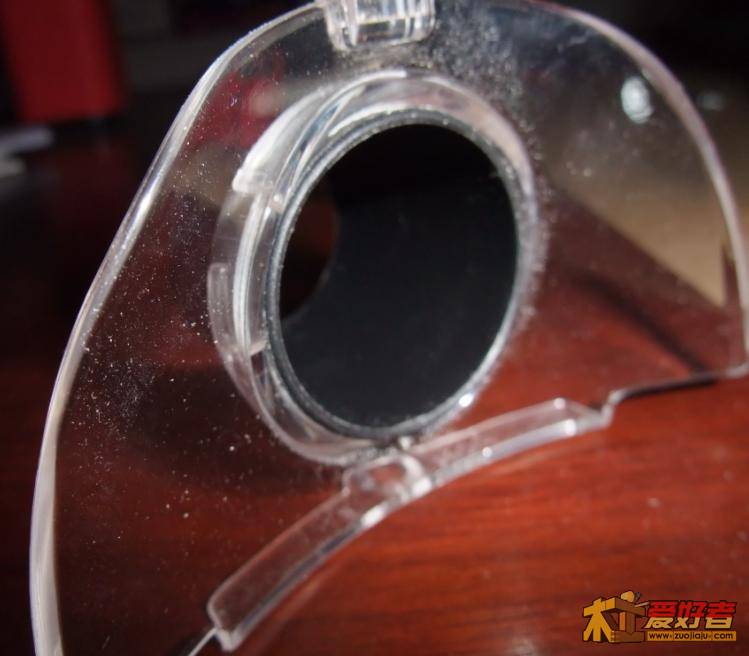

另一边的挡板，没有螺丝固定，靠弹性固定，很容易取下来，取下来以后可以换刀（不是很方便，但是还可以，可能我手小）：

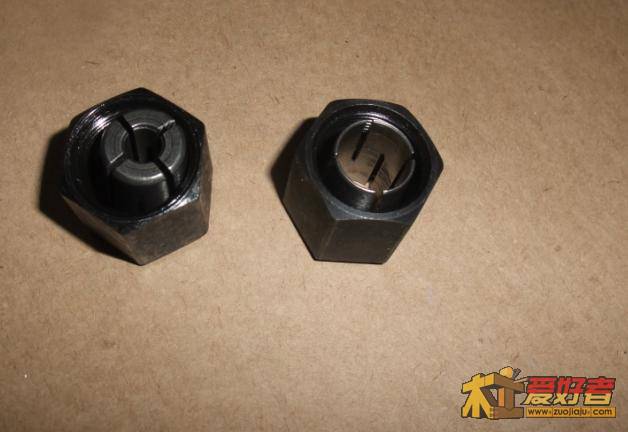

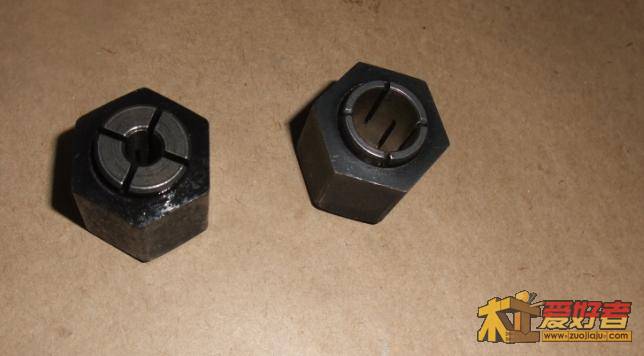

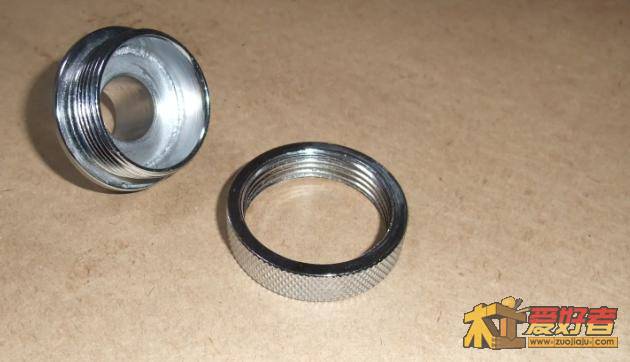

夹头，正面：

反面：

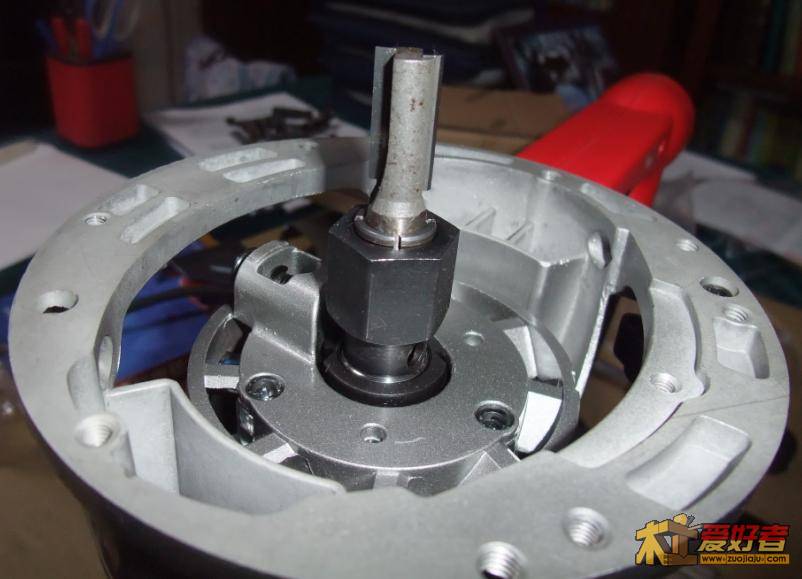

夹只刀摆个pose：

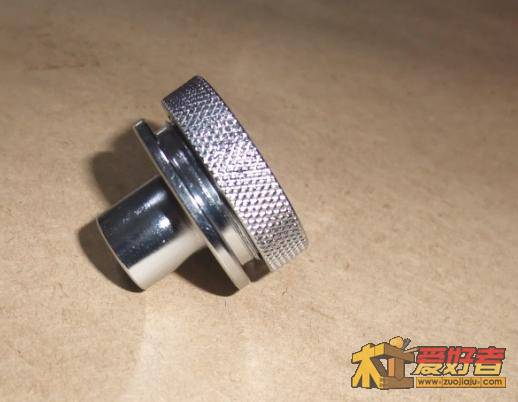

仿形轴套：

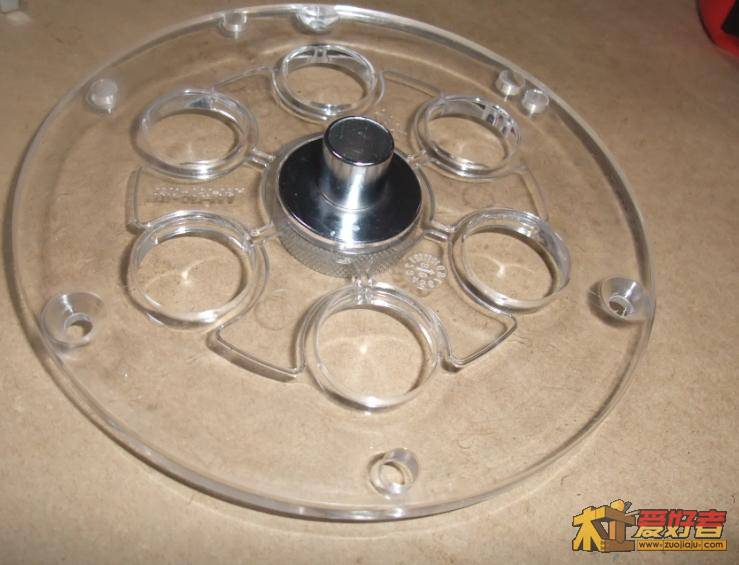

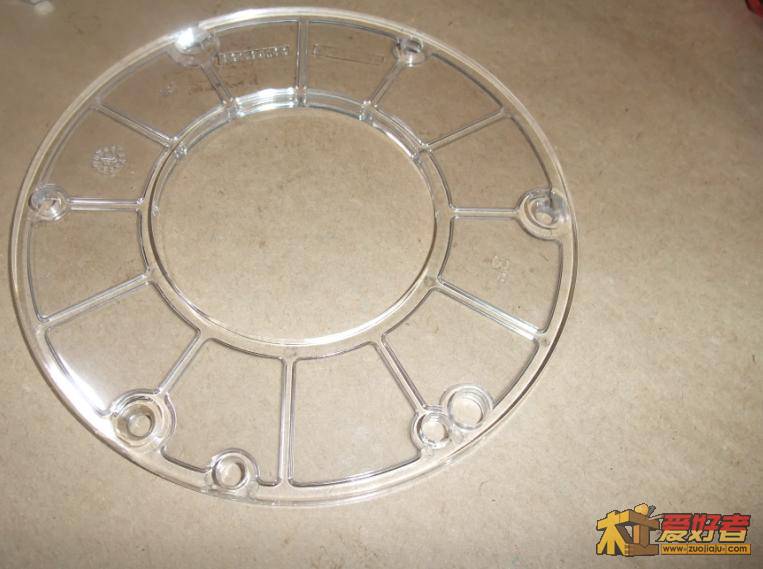

另一块底板（两块有机玻璃底板的厚度都是6mm左右，这块显得薄些因为有较多镂空的地方）：

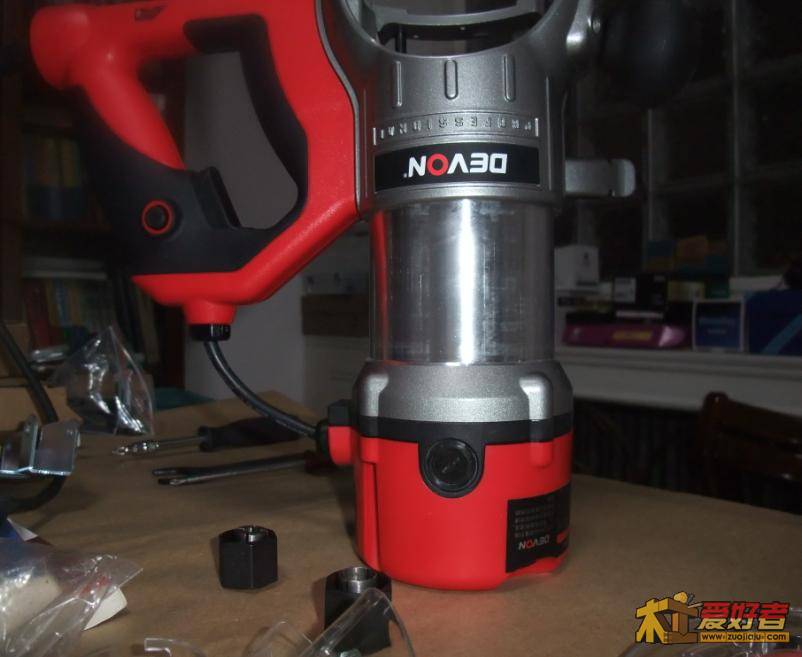

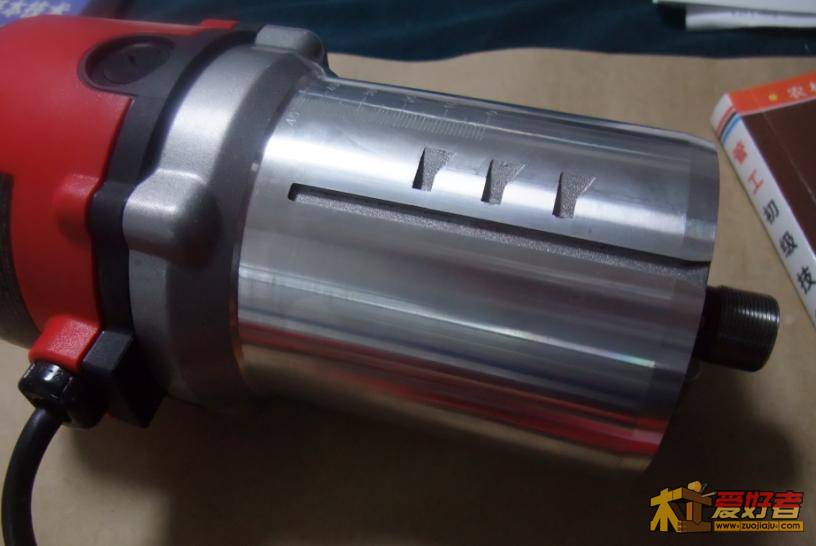

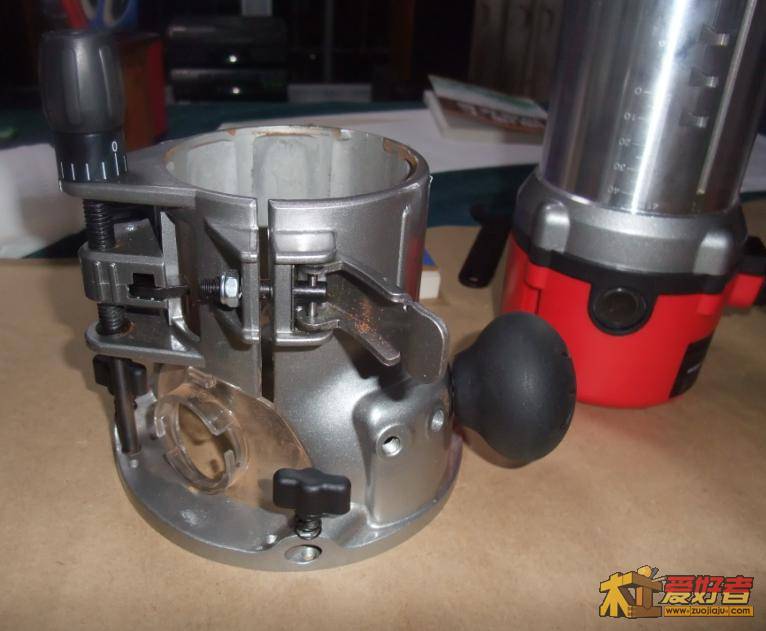

机头不能完全拉出来，因为那根电线（感觉这个设计比较失败，将来即使出了新底座想升级也麻烦不是）：

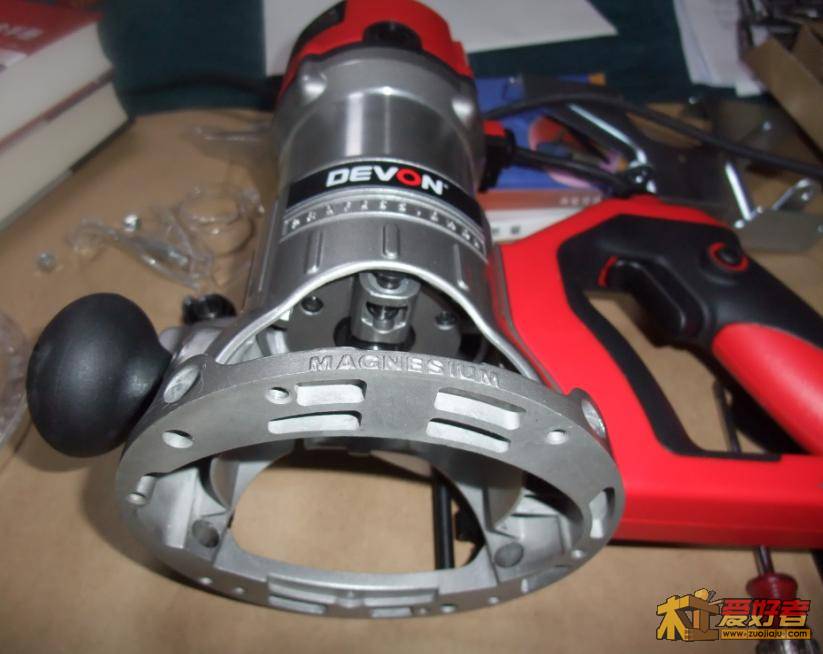

Magnesium，镁，是说镁铝合金材料吧？呵呵

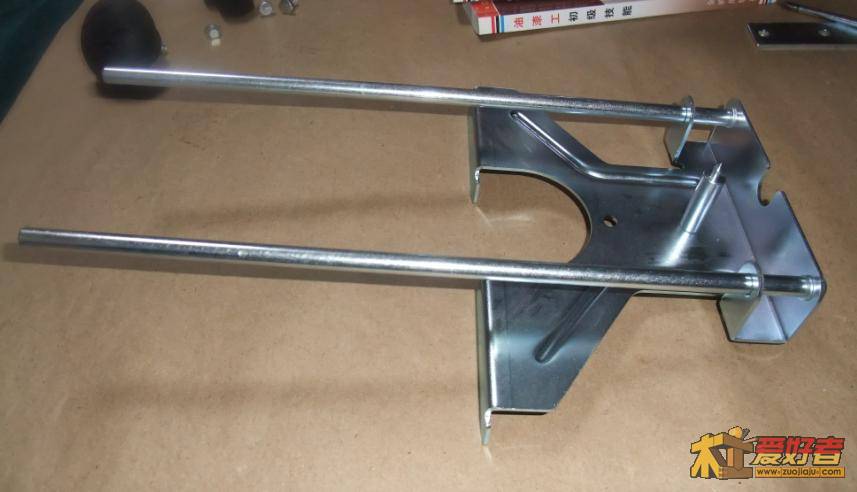

倒过来是画圆的：

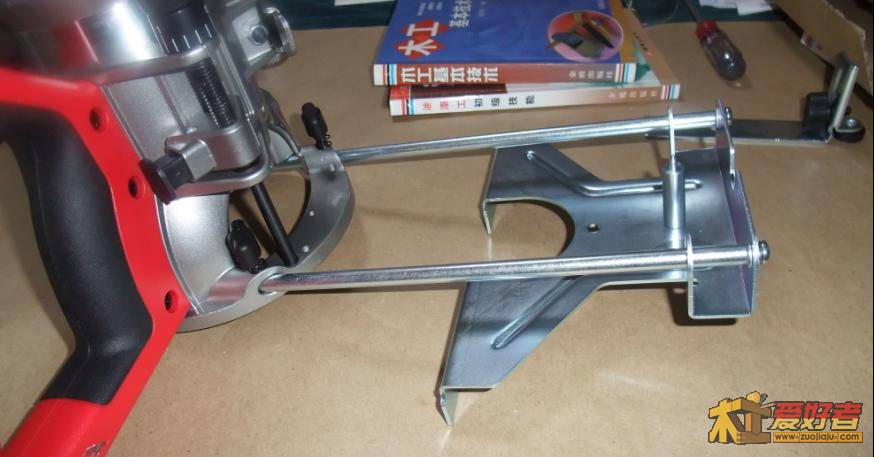

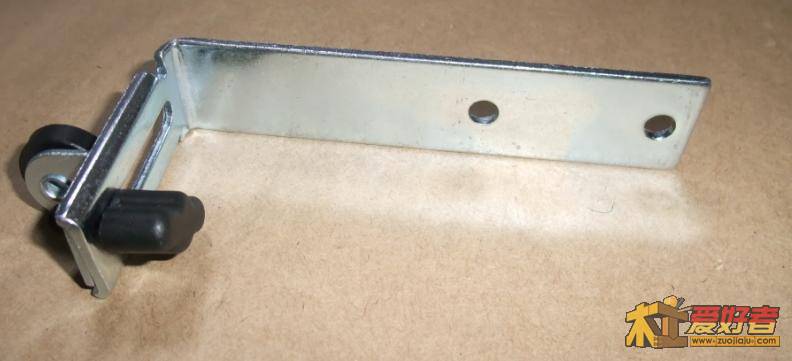

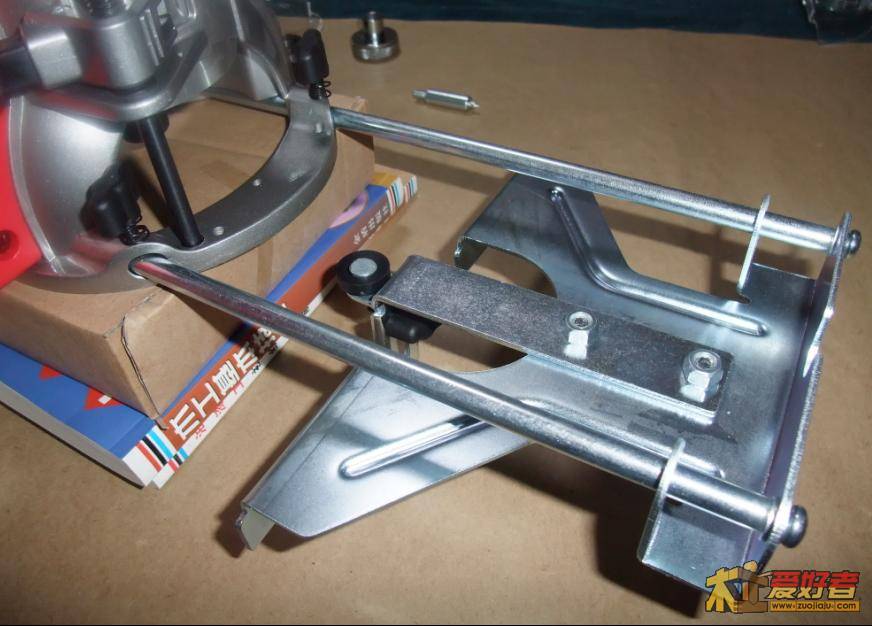

按照说明书，这个是用在靠的边为曲线的情况下的：

用的时候应该改就是这样的吧：

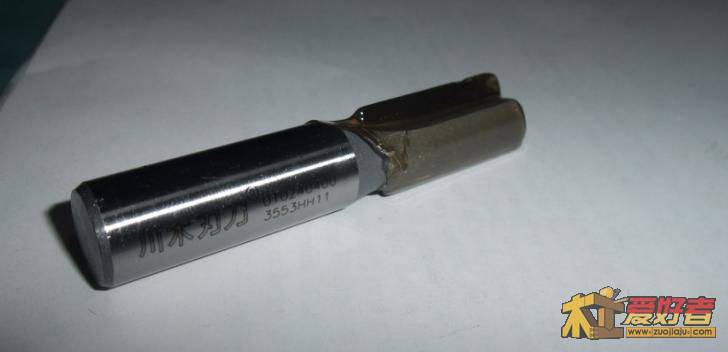

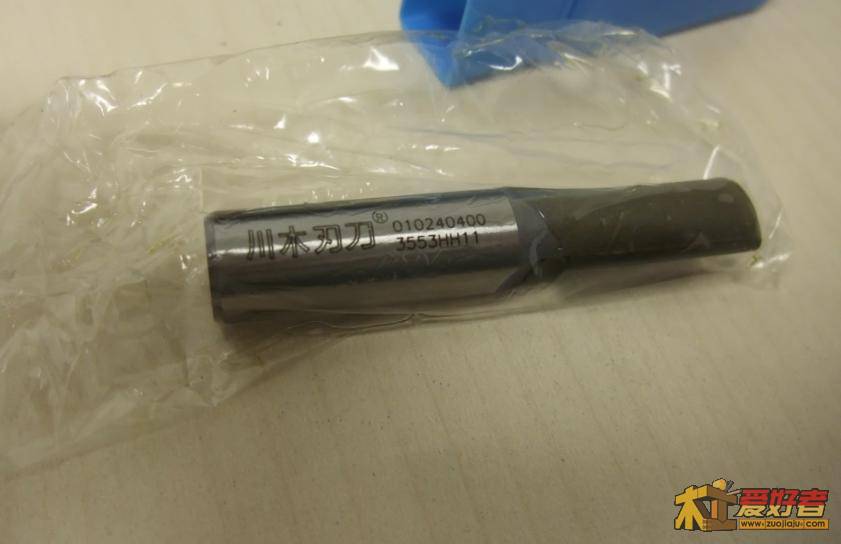

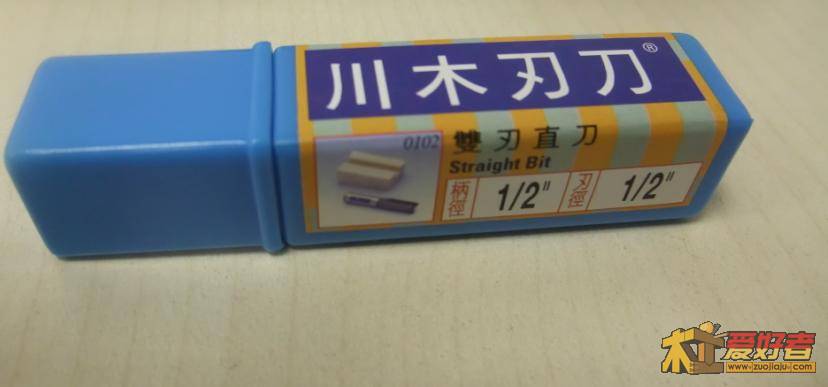

还买了一只直刀，要脱好几层才能见到真容：

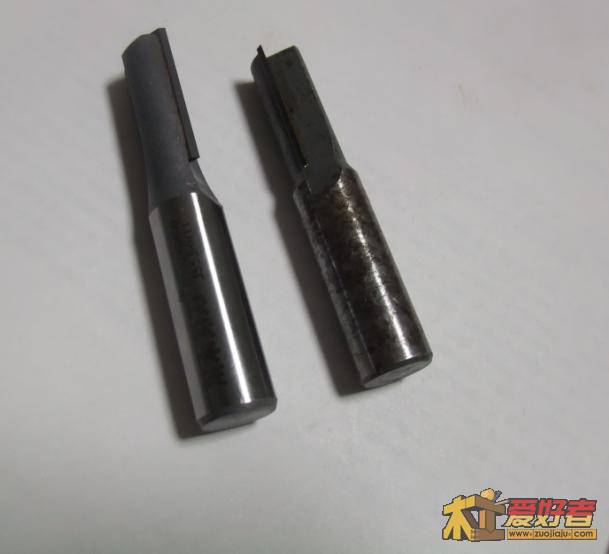

和买来的处理（生锈）的一只刀合影：

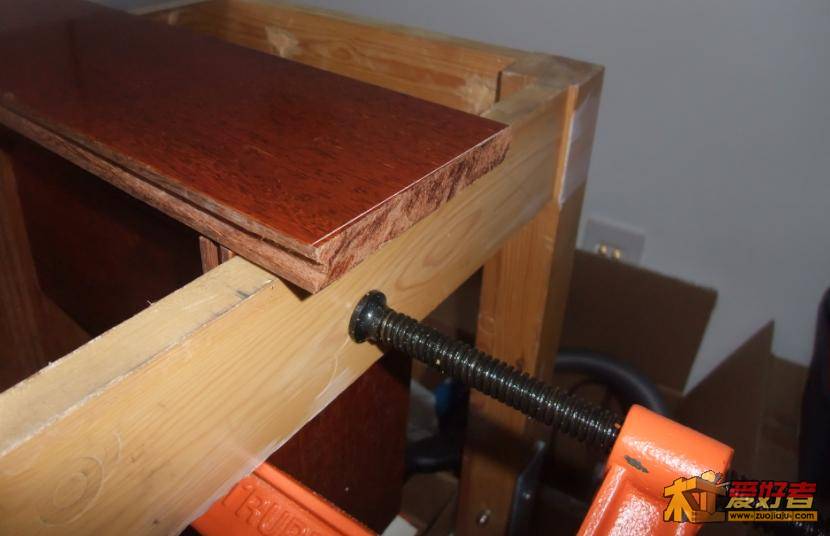

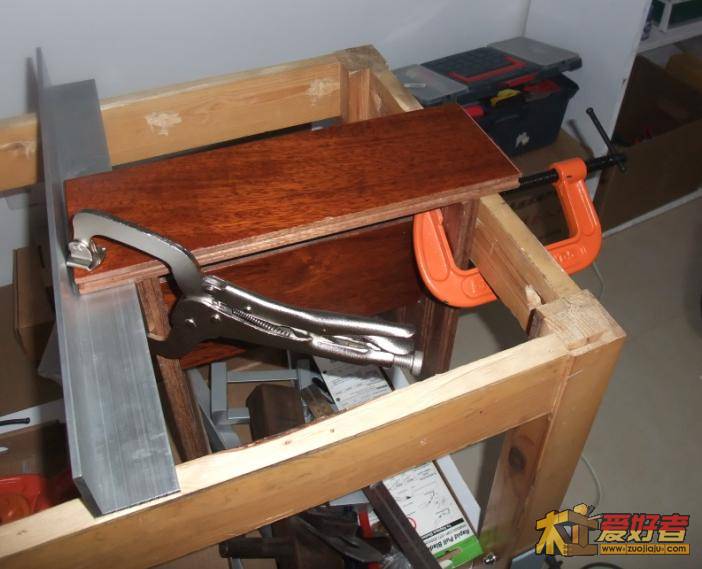

处女修就对付硬木，把一个凳子面修了下边，试用了不同的转速和进刀量，目前还在熟悉使用中（声音真不小），

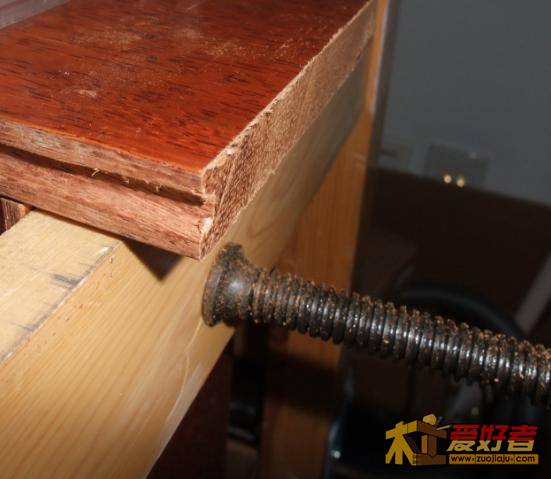

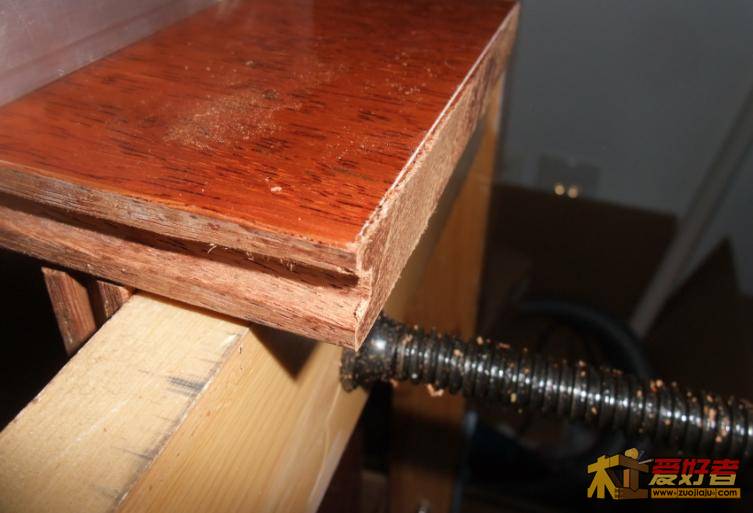

端面修到了最后一段会劈木头，不知有什么好办法避免：

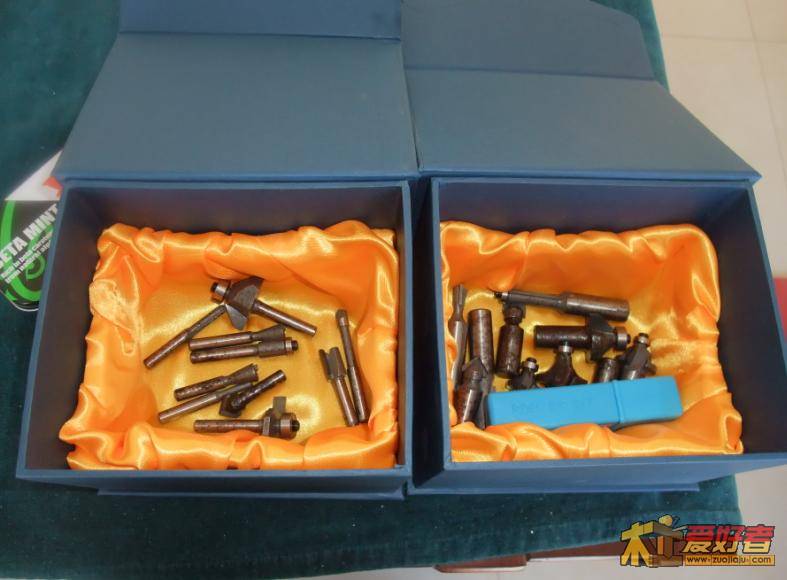

处理的铣刀先放在差点扔掉的礼品盒里。估计这是木友最喜欢收到的礼品盒了：

xiongyw · 发表于 2011-1-15 21:07:42

回复 xiongyw 的帖子

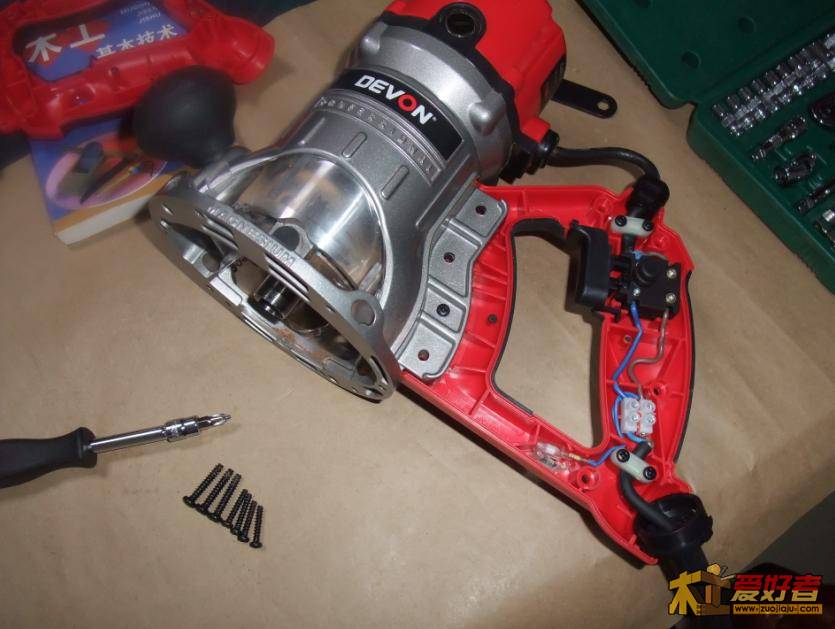

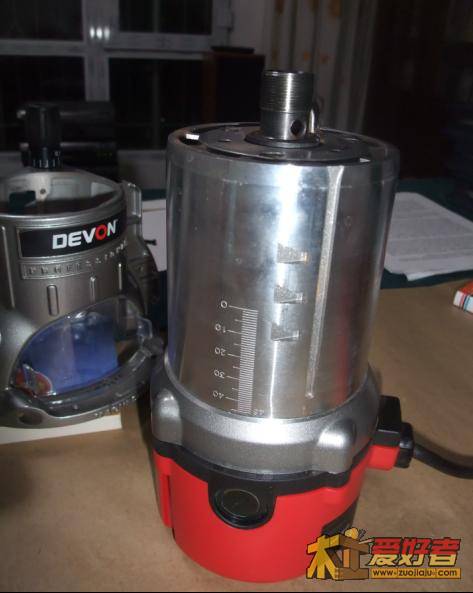

拆开D手把才可以把机头拿出来：

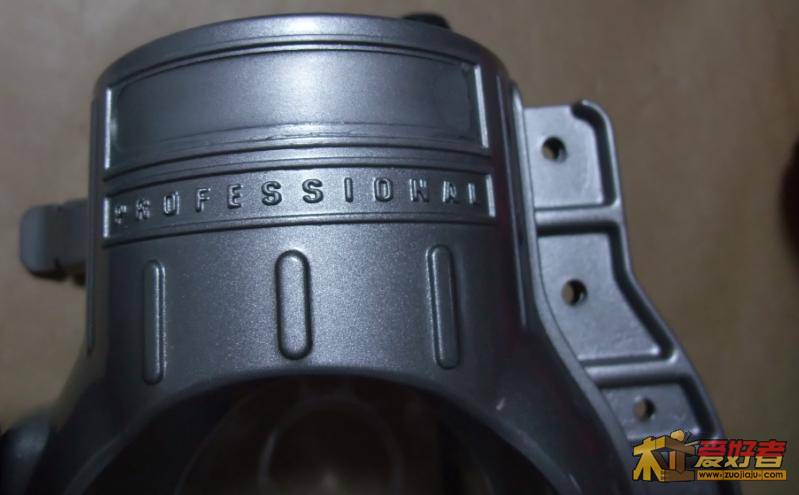

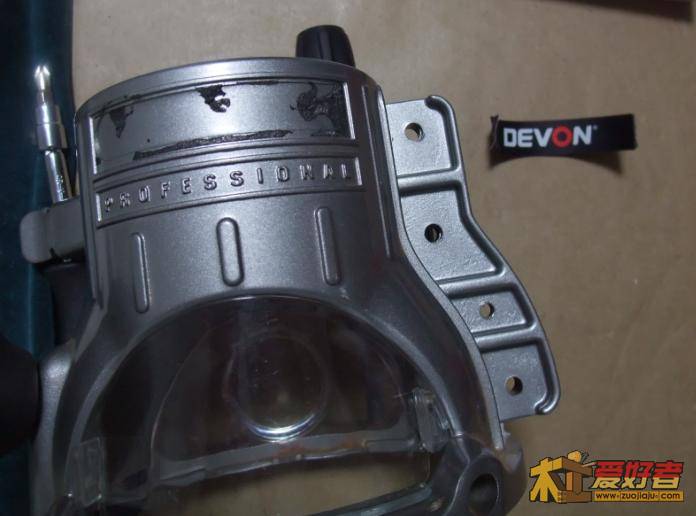

底座上的商标贴得确实很不 professional ，干脆先把它拿下，看着卷边的商标贴闹心：

借了小领导的橡皮，使劲擦才把双面胶擦得差不多了：

我最爱木工活 · 发表于 2011-1-15 22:03:53

这个不是下压的啊，适合倒装啊

xiongyw · 发表于 2011-1-16 10:03:08

我最爱木工活发表于 2011-1-15 22:03 % w3 U+ T& `# M1 |& S
这个不是下压的啊，适合倒装啊

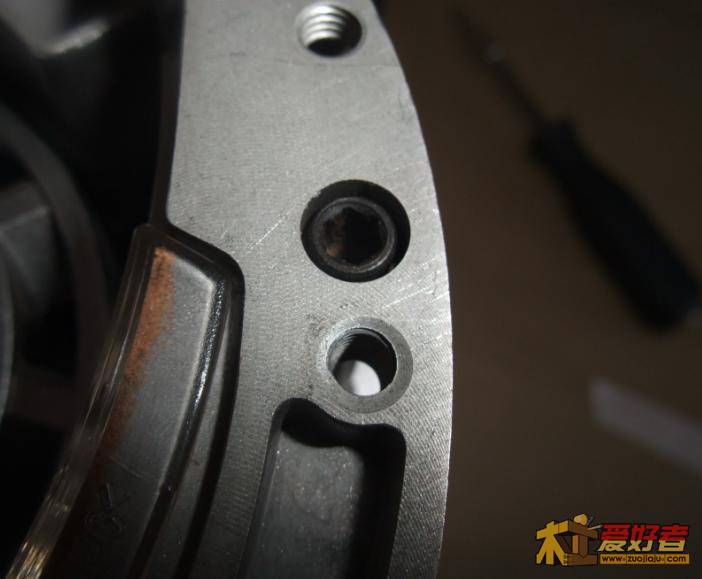

你这还提醒了我。。。发现底板上一个孔通着微调螺杆，螺杆端头是
内六角孔，介个就是用来倒装时调节深度的吧，呵呵

虎踞龙盘 · 发表于 2011-1-16 11:57:22

新手学习了{:1_195:}

zuse1021 · 发表于 2011-1-17 23:01:01

本帖最后由 zuse1021 于 2011-1-17 23:02 编辑

我也买了一个和LZ一样的大有雕刻机，但是到手后还没用过。
想问问，最后一张图中，那个有机玻璃底盘上的六个大圆孔到底有什么用？

xiongyw · 发表于 2011-1-18 09:59:18

本帖最后由 xiongyw 于 2011-1-18 10:01 编辑

zuse1021 发表于 2011-1-17 23:01 # p# u+ g u) X! M q% S$ w
我也买了一个和LZ一样的大有雕刻机，但是到手后还没用过。$ ^( Z5 O$ k. Z+ K- n
想问问，最后一张图中，那个有机玻璃底盘上的六 ...

我也不知道。

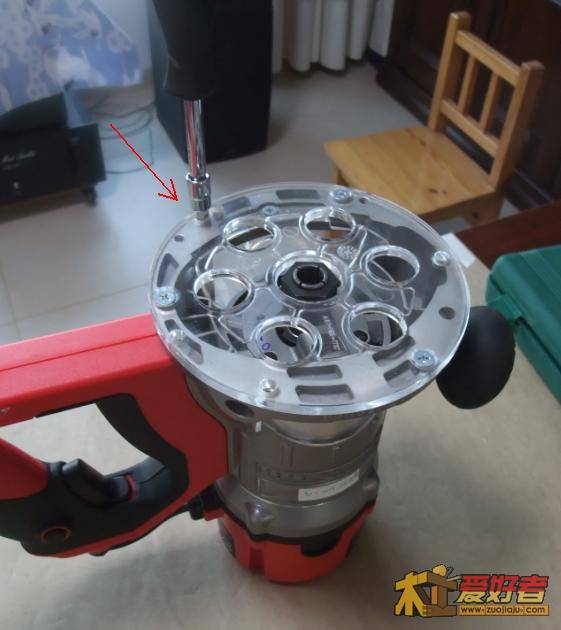

一点体会：安装铣刀的时候，左手大拇指按住防止轴转动的那个销，其它的手指可以抠住这些孔，这样右手拧扳手时得力。。。
另外这个是不是在倒装的时候有用：手指抠住几个孔把雕刻机提出来？猜的啊。。。

另外，底板上有一个小孔，靠边沿特别近的那一个，我还没有看出来它有什么用。

xiongyw · 发表于 2011-1-18 10:08:34

虎踞龙盘发表于 2011-1-16 11:57 - {% l( |3 v: ~' q) J+ m n
新手学习了

都是新手，互相学习

xiongyw · 发表于 2011-1-18 16:50:42

回复 xiongyw 的帖子

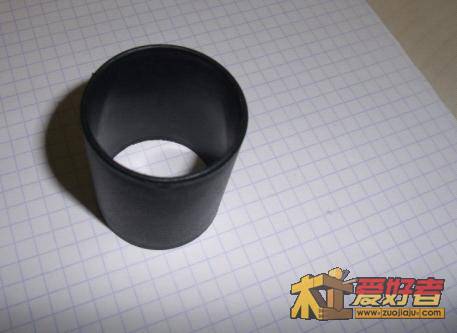

在淘宝上花十块钱买了这么个32-34的转接头，看看能不能和积尘口接上。没想到这东西这么小，也比较软。。。

(纸上的方格是5x5mm的)

消声器 · 发表于 2011-1-18 20:57:52

究竟多少米？？？？？？？？？？

xiongyw · 发表于 2011-1-18 21:07:05

xiongyw 发表于 2011-1-18 16:50
8 @* r! Y% i, @0 `回复 xiongyw 的帖子+ [/ H" \' V9 q: W5 |
; \9 D8 h9 |0 ^$ A9 ]* t9 A
在淘宝上花十块钱买了这么个32-34的转接头，看看能不能和积尘口接上。没想到这东西这 ...

下班回家继续研究这个。这个转换头虽然软，但是比较有韧性，可能是熟塑料。。。

34mm对35mm，有点松。在转换头上贴一圈美纹纸，正好：

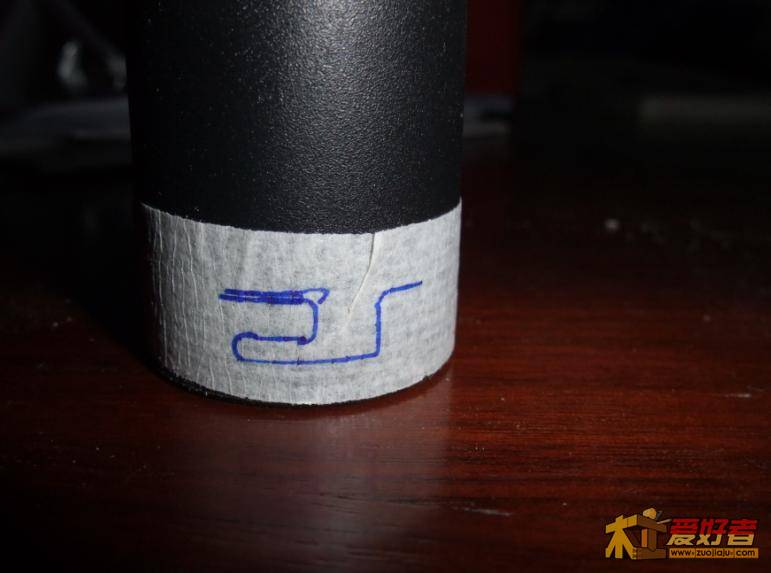

在美纹纸上标出卡口位置：

卡口试了一下M3的螺丝，正好：

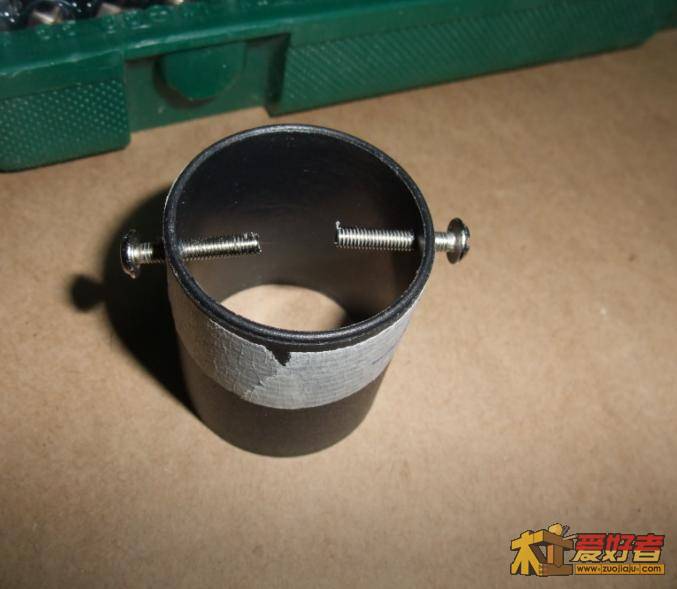

在接头上标记的位置钻孔，用2.5mm的麻花钻，然后把M3的螺丝旋进去：

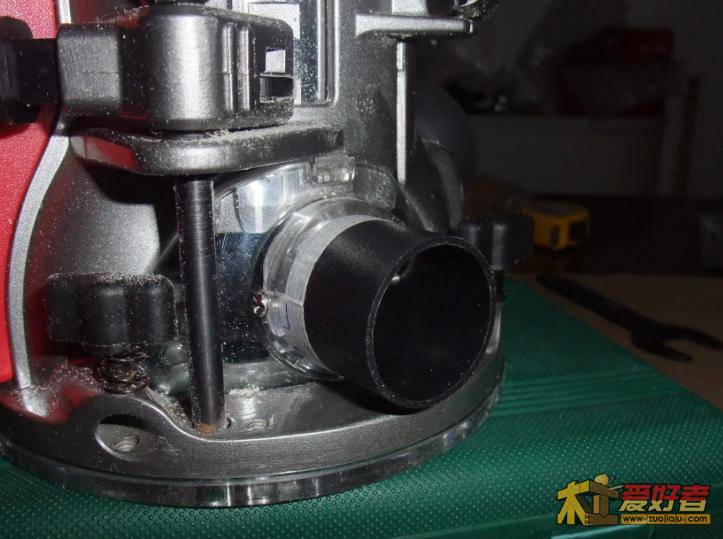

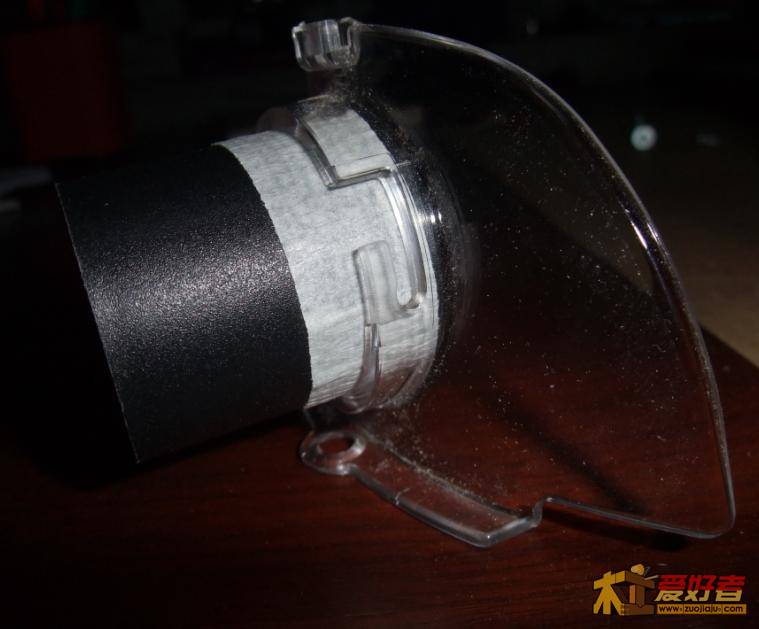

套在雕刻机上，很好很强大：

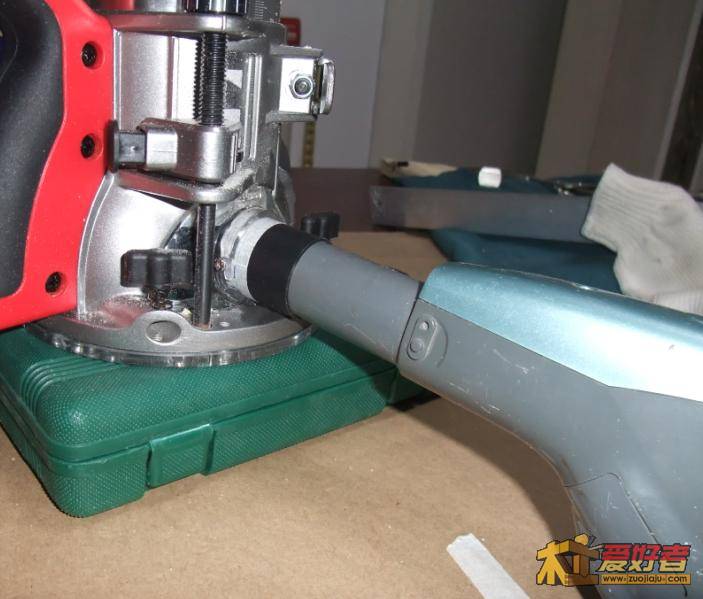

可以直接插上吸尘器手把入气口，但是手把太沉，并不合适：

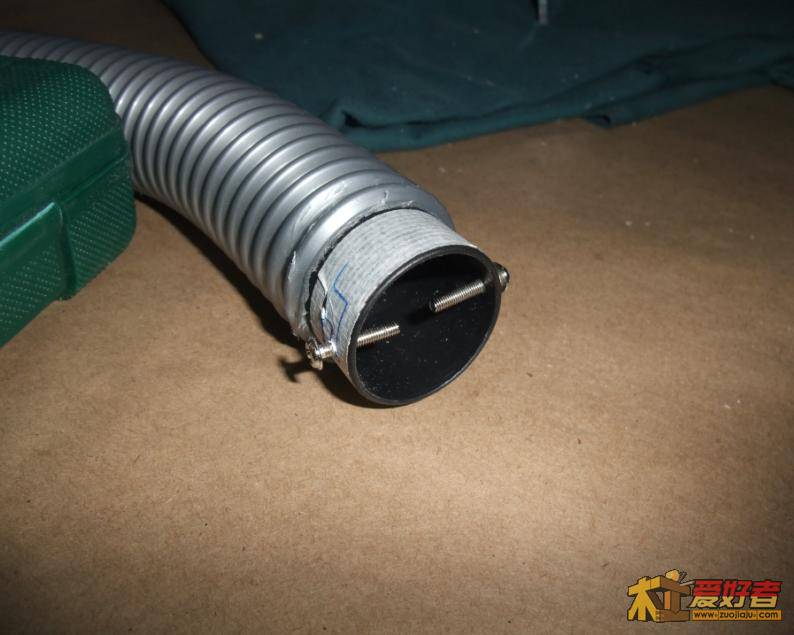

上管子。管子内径比转换头外径小，怎么塞也塞不进去。从金工书上
看到过盈配合时要加热，拿热水泡了一下管子，塞进去了，凉下来以后
还很紧：

最后的配置就是这样的，快九点了，怕扰民，就先不试验效果了，回头再报告：

xiongyw · 发表于 2011-1-18 21:09:44

消声器发表于 2011-1-18 20:57 * [# y6 L' J! a! I8 \# o. {4 d
究竟多少米？？？？？？？？？？

是问雕刻机价格吧？600左右，淘宝上都是这个价格。我在麦多多家买的，因为他家在北京，同城送货并可以验货。。。不错的卖家。雕刻机也不错，挺值的，庆幸没有买那个博世GMR1。。。

消声器 · 发表于 2011-1-18 21:16:50

你这台吸尘器好像干不了大活吧

xiongyw · 发表于 2011-1-18 21:24:41

本帖最后由 xiongyw 于 2011-1-18 21:25 编辑

是的。我本来也弄了个旋风，可是不太实用，也占地方，我也没条件干什么大活，所以干脆就直接上吸尘器了，买了一些纸袋，1.5元一个，吸满就扔。。。
