悲剧！刻18个小时候，Z轴罢工了！！！

心怒

可惜了~

无限折腾

看着倒像是y轴不动了，不是z轴
5 z7 A- Q" x5 H7 \# x( b. r) W

wjl992006

xiaomuyu

真可惜。

陈传贞

zlp88000 发表于 2017-6-25 13:53
( P1 ~0 [, p! d3 C, \1 i你這情況就不是機械問題 既然重新上電 就可以動作了 那麼肯定是 電子問題出錯了。 估計是你用的 步進電機 ...

1 X0 e) W, R" w( S嗯，有见地。
今天又出现了同样的问题，在手动对原点的时候，z轴不能上下！当时丝杠不转动，但是步进电机有运行的声音，一切都不变，5分钟后，再点击上下热键，Z轴又开始动起来。

陈传贞

新现象！！！
刚刚热键定原点的时候没注意，X轴靠边了（就是过行程），然后Z轴又一次不能上下。我做了以下测试：
9 L( a( P5 X+ f- C6 A, e1、用万用表测量并口6脚输出，电压有变化。（联想电脑，MACH3系统，电脑和控制箱都接地良好）
2 B% A$ |" Q9 b2、Z轴热键上下时，步进电机有声响，但是丝杠不转，Z不能上下。
3、用力托一下Z轴上的主轴电机，同时按下Z的热键，Z就可以上下了。
4、按同一个上行或者下行的热键，Z轴可能上也可能下，与热键不对应。
% L' G, k. N2 q/ N! x% t综合以上情况，感觉机械方面的问题可能性较大。还是与Z轴力矩过大有关，今天钢柱没到货，明天为丝杠螺母加钢柱。
5 Y: i5 c8 w8 e* X+ i" e" K; B是不是步进电机过载的时候会反向转？（否则第四条怎么回事？）不会是电脑输出的脉冲不正常吧，按同一热键不一定上、下，但是不松开按钮，上就一直上，下就一直下，所以，不应该是干扰。

zlp88000

陈传贞 发表于 2017-6-26 14:25
7 |0 v% a; K# \- q7 K4 c7 t新现象！！！
刚刚热键定原点的时候没注意，X轴靠边了（就是过行程），然后Z轴又一次不能上下。我做了以下 ...

前提是你先確定你的 mach3 設置是否出錯了？。比如步進電機的 速度 加速度 是否在合理範圍內？ 不然的話也可能導致 驅動器保護。。特別是在有一定的負載情況下。。。你可以先吧  速度設置到 1000 加速度設置到 50 運行個程序看看。
4 s& M7 G( t( p" Y先減重  直接拆除 主軸 和 Z 滑台上其他的部件吧 減重過後 走空刀路 觀察 Z 是不是卡死 還是卡死的話就是太重 Z 需要配重或者更換步進電機  當然。了  Z 卡死 （步進電機負載過載） 的話 步進電機是會有聲音的。。只是轉不動了而已。 減重以後要是還偶爾出問題 或者運行不暢  就吧 Z 整個滑動部件 都拆下來（前提是你有能力安回去）好好檢查 滑軌 絲杠本身是否有破損 磨損  以及 滑塊和滾珠絲杠內部的 滾珠是否完整和丟失。
( ]+ o9 D3 R) @) V# L- A  P注意。。滾珠絲杠 如果不是專業人員不要吧 螺母從絲杠上 扭下來 不然你很難安裝回去。。。。。只要上下轉動這觀察觀察有沒損壞就可以了。。滑軌滑塊也最好 問問廠家裡面有保持架 或者買的時候帶保持架沒 沒有的話也只上下滑動觀察是否有損壞就行 不要取下來。。 不然掉珠子就麻煩了。。。有的國產 滑塊偷工減料 不帶鋼珠保持架（缺德商人。。。）。。。。
要是 檢查完畢都是完整的沒有破損  那麼就用千分錶 加平尺 在測量下 重新安裝回去 安裝回去以後先不帶電機（減重狀態下）能夠順暢運行了  就吧主軸電機按回去 如果按回去就出問題 那麼就更換  Z 步進電機和驅動器。。
應該就可以了。
' c0 N/ Q8 K' U) D
; E& P# W' n4 a# ?2 t# R前提是 你能確定確實沒干擾。
* w( z8 U1 O' k' B' S  L

zlp88000

陈传贞 发表于 2017-6-26 14:25
" o2 M7 B: L; Q) ?$ }# I新现象！！！
刚刚热键定原点的时候没注意，X轴靠边了（就是过行程），然后Z轴又一次不能上下。我做了以下 ...

6 }) O, X+ B5 D3 P( C" r$ ?基於步進電機的工作方式。。在特定步數的未完成的情況下確實有可能出現下一步 反轉。。。。
所以你這究其原因 還是在於 Z 可動部位 的問題 目前看你說的這種新情況是 機械問題 應該是安裝不規範導致的某些特定情況下 距離劇增 導致 卡停。。。至於問題就有點多了。。Z 太重 導致步進電機拉不動（可能性較小 畢竟3NM 電機拉滾珠絲杠輕鬆幾十公斤） 也可能是太重導致滑塊滑軌接觸位置變形 或者滑台面板和滑塊接觸位置變形 產生互激情況導致卡死  也可能是安裝不規範 導軌沒有安裝筆直。導致 偶爾位置會滑動不順暢卡死。總之 得測量。。。。

+ P0 }, D" w9 O# D8 r3 Y! p% `0 T  A* D不過你既然手托電機 那麼就等於減重了。 那就可以動了。 應該就是 Z 的阻力太大 阻力太大就是安裝不規範 或者太重導致滑動部位變形 或者螺絲沒固定緊變形 導致的。先減重吧。。
  F  z: O9 A* h/ o* Q

陈传贞

zlp88000 发表于 2017-6-26 16:03
基於步進電機的工作方式。。在特定步數的未完成的情況下確實有可能出現下一步 反轉。。。。
4 a4 [  {  q: t" i6 ^所以你這究 ...

谢谢回复，我拆掉了丝杆和配重，步进电机空转也是有点卡，跟带负载几乎是一样的，单热键一样会正反转，有时听见步进电机响但是不转，那就可以确定是步进电机的问题了。型号是86BYGH450A 1.8°，5.0A
$ F0 f, k- O( u' n, u" F

wb2316603

我也常遇到，没办法，修好设备从头再来。

zlp88000

陈传贞 发表于 2017-6-26 16:10
) D" e7 V9 q( \. U% m, Y4 r7 y  V谢谢回复，我拆掉了丝杆和配重，步进电机空转也是有点卡，跟带负载几乎是一样的，单热键一样会正反转，有 ...

那看來是步進電機 掉相了。換個電機吧。。換電機還有問題 那就是 驅動器壞了。。。

1 k/ M+ s/ ~/ h# a" H
) P5 G6 D9 X, c, o/ U4 `

m77060739

看看z电机插头，加强风冷

歌子

加几个防干扰磁环试试，我以前会出现丢步跑偏等，加了之后没出现过了，x宝搜，很便宜

俺是一个小木匠

屈德记木雕 发表于 2017-6-24 16:03
* M5 p% w& P2 h5 r; d$ U6 T/ X7 ?版面这么大，可以考虑使用球头刀，会快很多！效果影响不大，可以忽略！个人经验而已！！

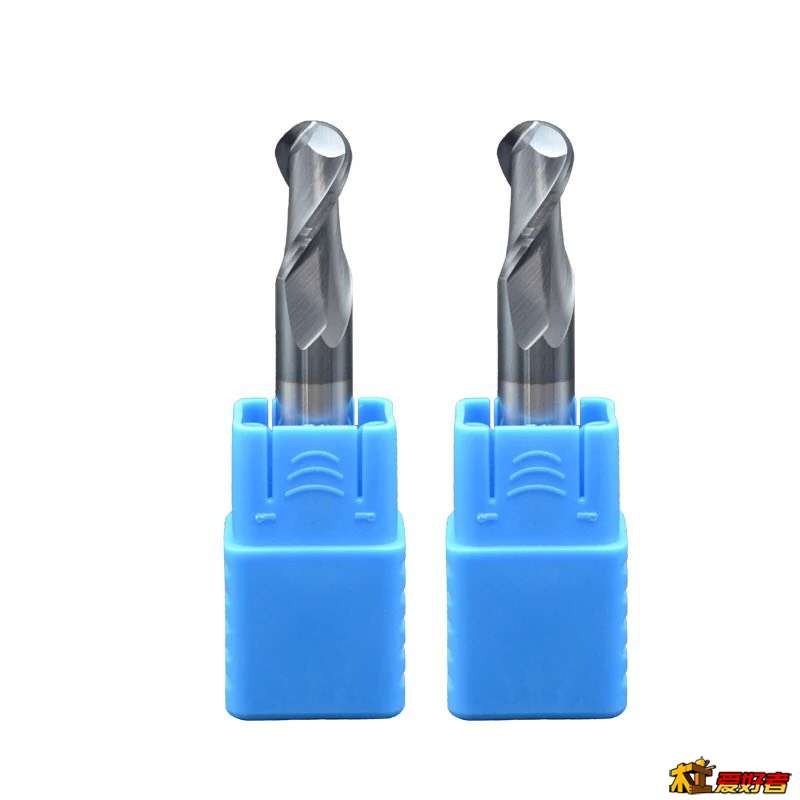

前辈，球形刀是哪种啊？我淘宝上搜了一下不知道是不是这种？

hzssw

陈传贞 发表于 2017-6-26 14:25
新现象！！！
) g1 e/ ?6 a1 a+ `& R; P! q8 I7 x7 {7 V刚刚热键定原点的时候没注意，X轴靠边了（就是过行程），然后Z轴又一次不能上下。我做了以下 ...

1；电机好 ---换插头（焊接的就查线）
4 a: [* G* [/ Z1 l0 f: f2；换电机
) H1 U; g! H" W8 g, W. ]3；换驱动
2 {6 |+ K2 T1 G8 R, q& `( Z* i
" J' j9 q! d8 q' {+ p1 t7 B* o有声音，且无力（前提是驱动电流设置正确） 还有的时候运动方向乱套 都是以上的原因，如上面木有所说，缺相现象；
% B3 P  ~9 S, b& l* g: M
% k9 M! V  \- \: O掉几个珠子没事 关键是珠子掉的地方会不会卡死了Z轴的运动；
