拆解、研究、分析百得老款18v锂电池充电器（拖拉式）

bmwx1997

卜派也是一样的

丽水荞麦皮

( \; x, d! m) K6 {( `/ L

bmwx1997 发表于 2017-11-8 18:28
你那个百得的  1和A  是连一起的。。。可以按成一个

: f& r* \7 h( _; b' u. t. f5 v/ N7 M您的充电器有图片吗，我这个和你的可能还是不一样，之前我测试过这个充电器，3脚接电阻到地，充电器不会启动。电池电压通过一个电阻输入到3脚，充电器就会启动。但是充电到电池电压到最高电压后不会停，之后用一个比较低的电压输入，结果没有充电电流，估计电池端有电路，控制充电器何时截止充电。之后因为工作忙，就没有进一步测试。
) f3 u8 K3 L8 k+ e

bmwx1997

丽水荞麦皮 发表于 2017-11-8 19:00
您的充电器有图片吗，我这个和你的可能还是不一样，之前我测试过这个充电器，3脚接电阻到地，充电器不会 ...

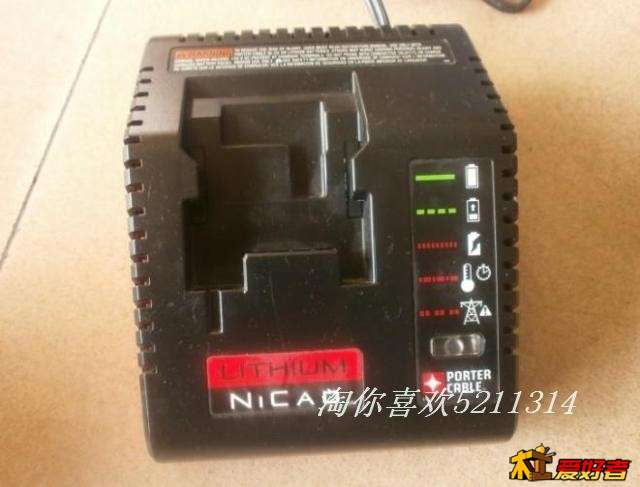

这是卜派镍锂通用的，7.2-18v都行，架构和百得完全一样，台达制造，我现在冲的是博世12镍电，网上有改万能冲的，一定要先接正负极，再接检测电阻，最后接热敏电阻端，正常情况充电电流接近2a,充满电涓流0.1a。我估计二三脚各接一个十k电阻到负极。然后接出正负两条线就能改万能充了
8 Y- M4 [! r; I4 B

bmwx1997

手机传不了。借图

丽水荞麦皮

这个和我的这种不同，电路部分也是不一样的，谢谢了，兄弟！

丽水荞麦皮

bmwx1997 发表于 2017-11-8 19:48
0 c/ s  U& @* T, D) k6 W  O' U手机传不了。借图

8 D* y' ?2 ?9 E这种插电就已经有电压输出了。我这种插电是没有电压输出 的。

bmwx1997

丽水荞麦皮 发表于 2017-11-8 20:29
这种插电就已经有电压输出了。我这种插电是没有电压输出 的。

主控芯片，电路布局都一样，主，付电源输出，你什么电池？发出来交流一下
0 V$ V* ?6 a8 N' m  Y. |2 `

丽水荞麦皮

bmwx1997 发表于 2017-11-8 21:21
* C: C- k/ i0 ~* ~2 `8 S: o3 a主控芯片，电路布局都一样，主，付电源输出，你什么电池？发出来交流一下

4 \& |: a) g; P/ g我也是只有充电器，想要改造到得伟的18v电池用
+ c9 q5 P% h9 x4 G! t

bmwx1997

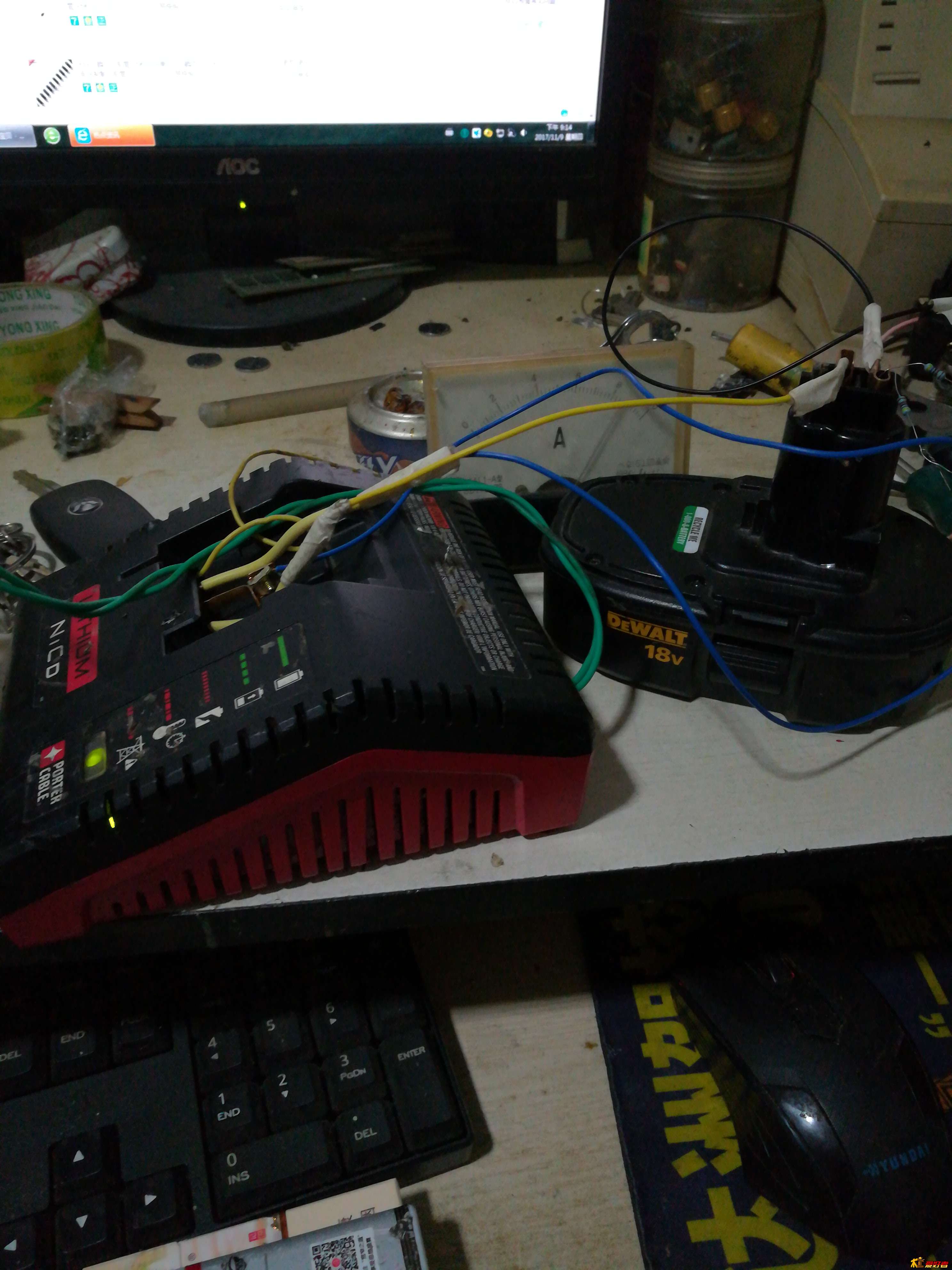

得伟电池，改五串锂电裸奔。充电中
1 A+ V7 A0 B! O- b
0 V- M2 F+ x3 i. F

bmwx1997

丽水荞麦皮 发表于 2017-11-8 21:23
& B6 ?2 e2 g; l" @4 h我也是只有充电器，想要改造到得伟的18v电池用

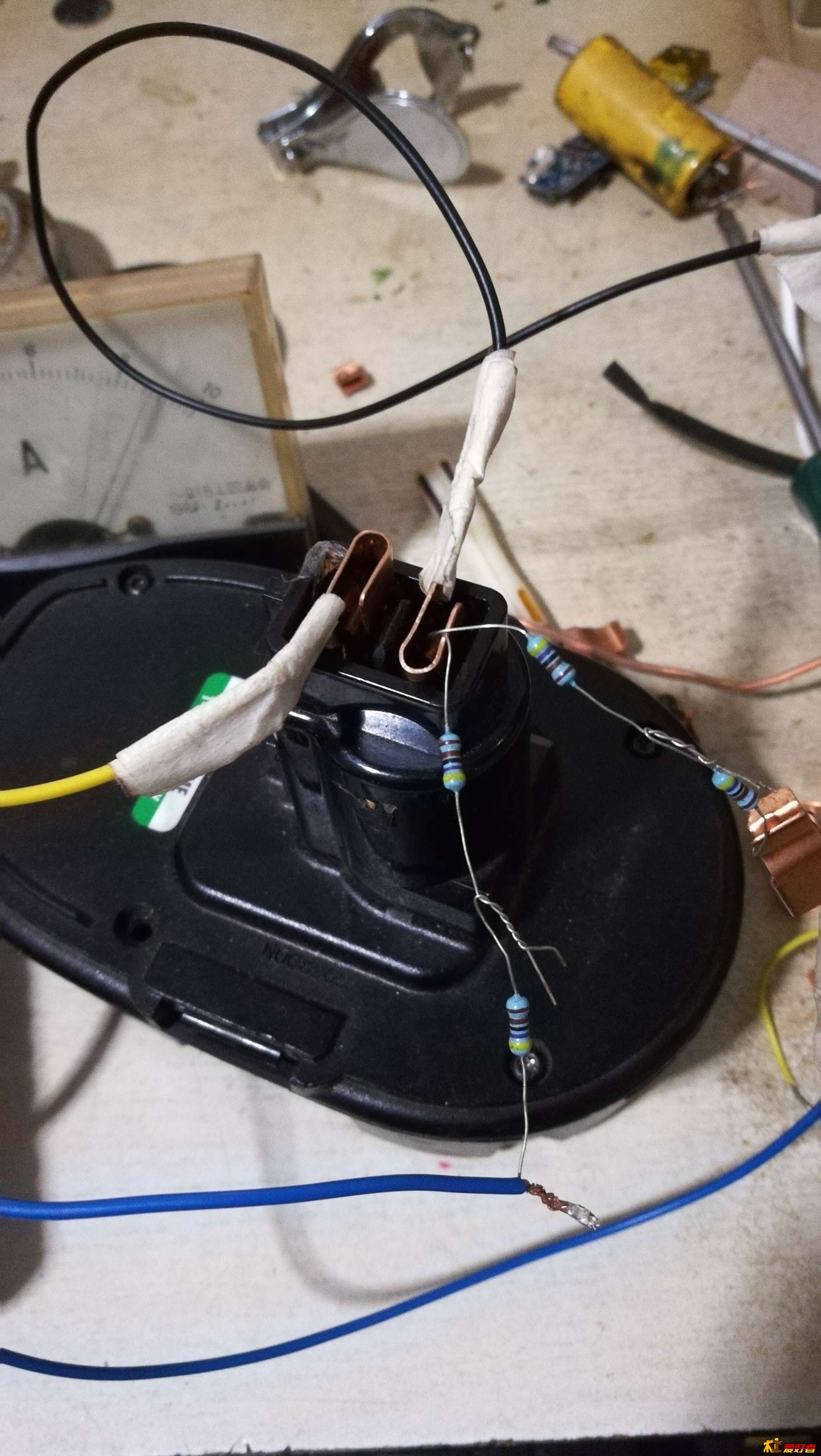

% V7 W4 W; G9 ^1 w4 L7 x7 m  ?得伟电池，改五串锂电裸奔。充电中。负极对2.3脚各接了一个9.4k的电阻，看看满电会不会自动停，充电电流大概1.9安，
) |% j6 _3 _# O

bmwx1997

丽水荞麦皮 发表于 2017-11-8 20:29
这种插电就已经有电压输出了。我这种插电是没有电压输出 的。

  h9 S- A& A+ n  r1 D  d这样的

bmwx1997

丽水荞麦皮 发表于 2017-11-8 21:23
我也是只有充电器，想要改造到得伟的18v电池用

: w3 W5 m- R# W5 l& T; v0 {手机传照片有问题

& H! ?& k$ |/ s

ibm_hzx

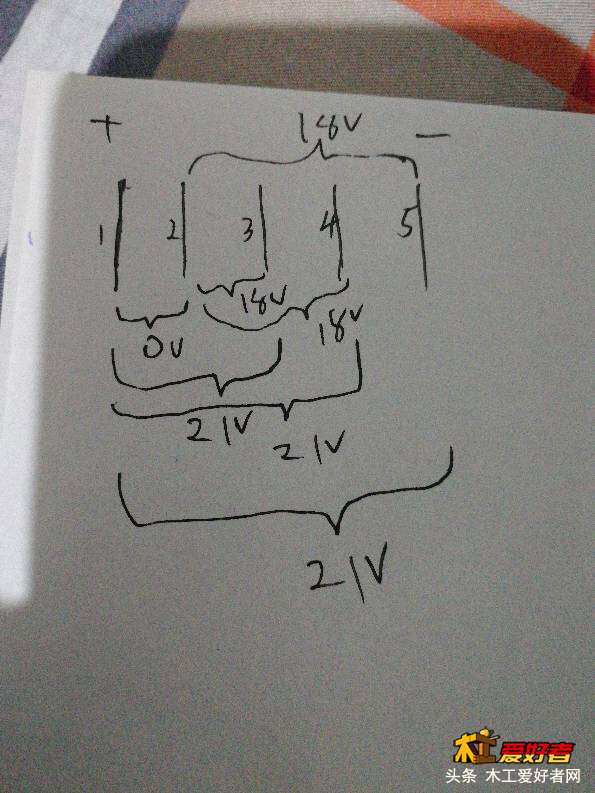

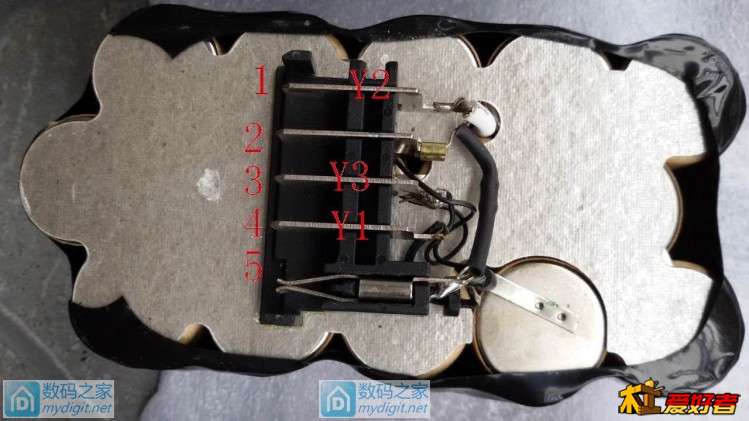

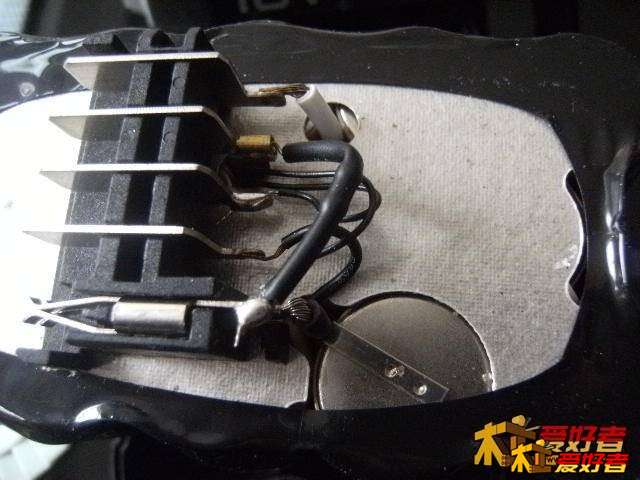

你好楼主，我的电池卜派18v和您的百得好像一样。没有原充，只有个18v充电器，您知道怎么接线充电吗？图是我测到的个角电压，正负是放电用，哪个是充电角您知道吗？谢了！
  N# I1 u6 o7 w0 J1 i$ L
6 ~) ]/ R9 T: i

peccht

bmwx1997 发表于 2017-11-9 21:15
得伟电池，改五串锂电裸奔。充电中

你好，改造充得伟电池成功了吗？

bmwx1997

可以，正负极对正，负极到其余两个接口接4.7K电阻就工作了
