排水管布置问题

kokoke

全能钳工 发表于 2017-6-21 00:46
古老的下沉式卫生间设计，由此引起的维修率非常高。那个沉箱也是病菌的滋生温床，浸泡着屎尿、皮屑、污水， ...

感谢前辈仔细的回复，要做沉箱排水侧排水确实工作量有点大，要是没做管道之前我还真想这样做，现在管道做死了，管道根部又围了一圈300高的水泥，沉箱四周都要高。不好施工，也就放弃了。用45度弯头做存水弯可以保证水封高度吗？
/ K" ]* ?. A. R& p7 g我想用台盆，地漏，沉箱填充层的二次排水共用一个75存水弯可以吗
. Q( E+ x7 T7 G" i

adsl123

为什么要共用。假如你排污的泥沙碎屑比较多，迟早会淤积，淤积了也可以疏通，没什么大不了的。但是又由于pvc随着时间的推移会逐渐变脆，可能到时疏通就会破损。用给水配件组合成存水弯或许可以耐久些。给水配件比较重，应做支撑处理。

kokoke

adsl123 发表于 2017-6-21 13:58
为什么要共用。假如你排污的泥沙碎屑比较多，迟早会淤积，淤积了也可以疏通，没什么大不了的。但是又由于pv ...

谢谢你又提了一个新的观点，其实我也可以省去地漏，洗澡水往蹲便器里走二次排水不要存水弯，台盆上设置存水弯防臭，好多人说深水封地漏防臭效果不如存水弯。那请问给水管和排水管怎么有效的密封

全能钳工

kokoke 发表于 2017-6-21 11:56
& _1 v, w5 p' }/ F5 {9 E8 T7 p& A感谢前辈仔细的回复，要做沉箱排水侧排水确实工作量有点大，要是没做管道之前我还真想这样做，现在管道做 ...

用45度弯头可以任意设定存水高度。
共用防臭弯也可以，但分别设置更理想。
台盆下水管可以绕过地漏和蹲便器，利用台盆软管的存水弯来防臭，因为台盆的管道更容易因为毛发之类的东西而堵塞，存水弯位于地面以下是不太适当的设计。

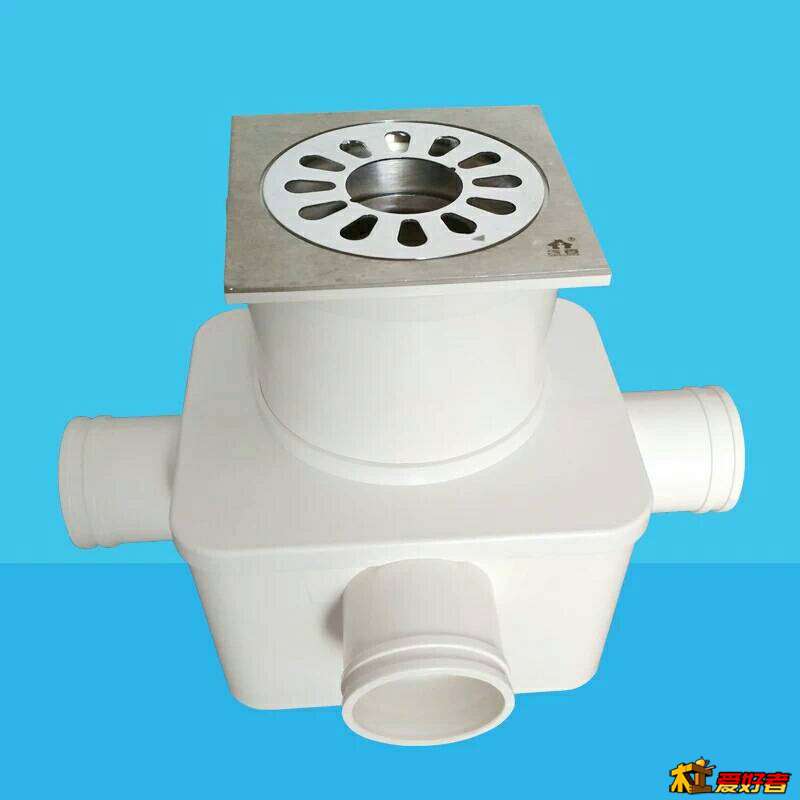

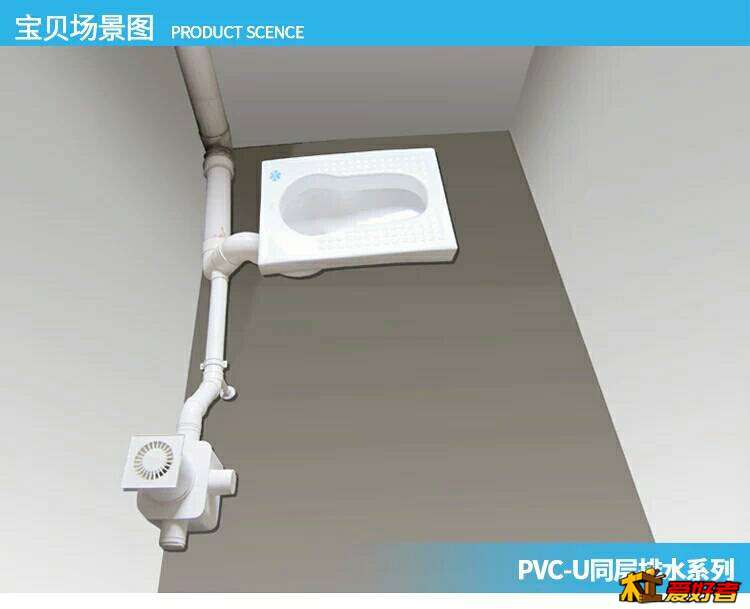

0 p8 O& K- Q. J* G7 @& ~. {. }% I. e一定要共用的话，推荐用一种集成式的同层排水管件，发一个图片给你参考一下。

全能钳工

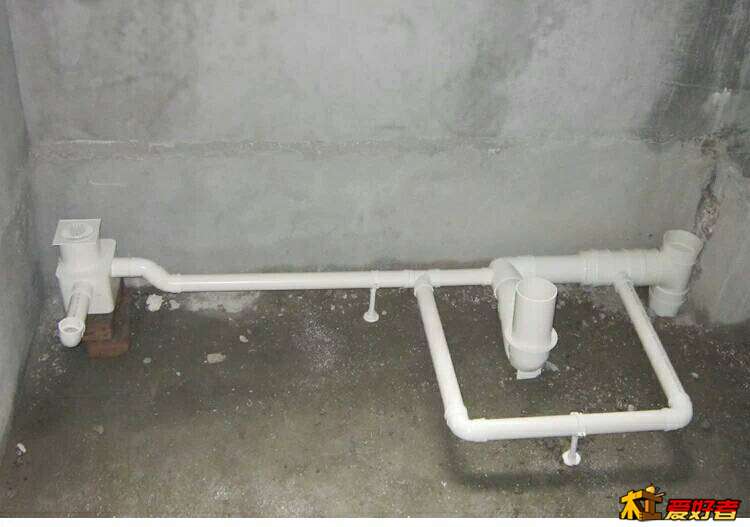

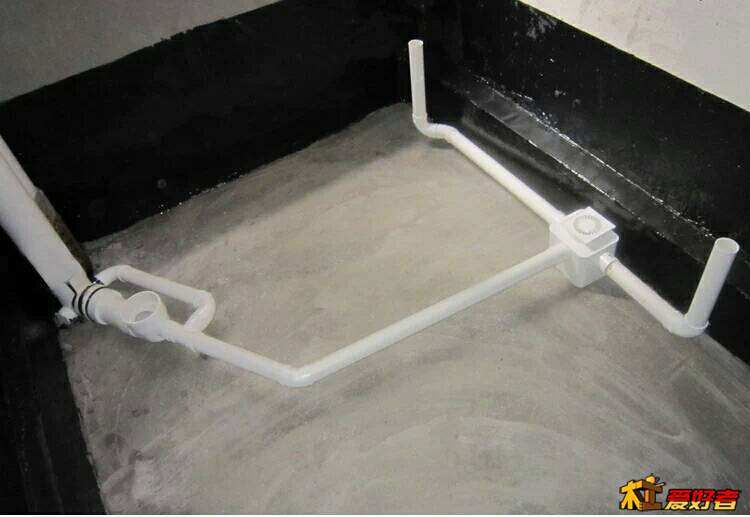

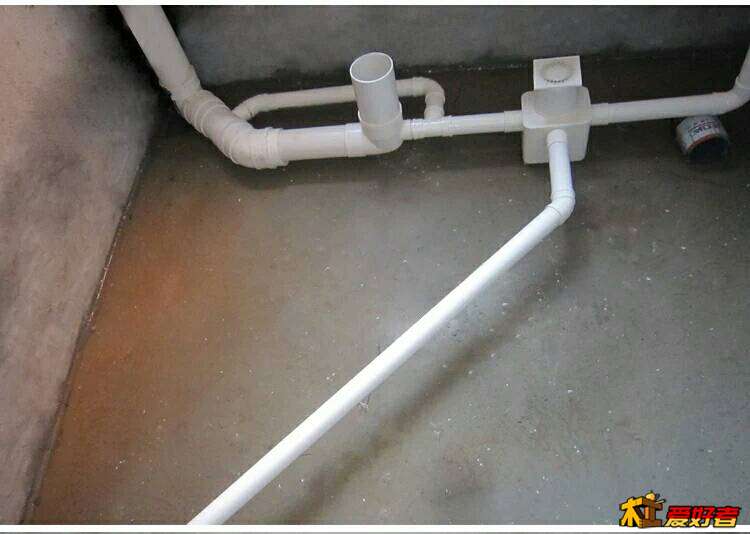

还有一些买家的施工图做为参考
4 n3 L2 o0 w5 V& J, @



3 q9 L+ H  [7 B& X& T

adsl123

kokoke 发表于 2017-6-21 17:16
9 Z$ ^6 Y, q) q& `7 ], v谢谢你又提了一个新的观点，其实我也可以省去地漏，洗澡水往蹲便器里走二次排水不要存水弯，台盆上设置存 ...

既然能排到蹲坑里，那就没必要要什么地漏多此一举，可靠的设计都是避繁就简的，大道至简。其他排污管在地面以上设置存水弯即可。
4 o4 u6 a1 I+ Y* d9 o

kokoke

全能钳工 发表于 2017-6-21 17:34
: X( \, F* N, i8 m. U. m还有一些买家的施工图做为参考

1 ^( q: m0 U; b谢谢，看图后大有收益。不明白那个环绕着的方框的管道是做什么用的，最后两个蹲便器的存水弯高度好像不够啊。我就是存水弯太浅才换的自带防臭的蹲便器。这样地面会比客厅最少高45mm。请问您在其他的帖子里提到的排气问题，我这卫生间有另一根排气管道，是不存在负压的问题吗？
, V+ q# A+ r3 N: o* ]3 E

全能钳工

kokoke 发表于 2017-6-21 20:29
( i+ C( _5 v& m1 Z2 j3 j% Z, h谢谢，看图后大有收益。不明白那个环绕着的方框的管道是做什么用的，最后两个蹲便器的存水弯高度好像不够 ...

环绕管道在台盆或地漏排水时，与直通管之间因为流速不同产生压力差，形成引射效果，提高排水速度。在蹲便器排水时，主管通过引射作用，环绕管就会阻止流淌到其他管路。
  |; |4 d$ O9 L$ v; z防臭弯的存水并不是越高越好，只要能形成水封就可以。
带有防臭设计的蹲便器可以用局部砌高台的方式安装，不会影响其他地面的高度。
8 W. g6 L/ s* {( A, s不过我有点不明白的是为什么一定要用蹲便器呢？我还从没有见过居民楼有使用蹲便器的，即便是几十年前的旧楼或乡下平房。我这里只有公厕才使用蹲便器，需要时得从厂家发货，找遍全城也没有一家有现货的。用马桶不更好吗？
$ I& y& ^/ t: @' R- J  _判断是否为通气管可以在排水时点燃一根烟靠近管口，观察烟雾的运动形态。
( K( H) n7 j' W1 b) `! ^* F4 A; u9 c

红粉骷髅

kokoke 发表于 2017-6-21 11:28
' H! q0 M- Z3 X每个水电工的做法不一样，布给水管时确实要多考虑排水管路。沉箱填充层的二次排水我们这边都是管子做最低 ...

! F' [2 t5 N# G1 V  K) y4 w填充陶粒后混凝土找坡，刷2遍柔性防水。再填平再找平，再刷防水就可以了。我们这边的排水管都是泥工做的，估计没几个城市是这样的吧。。。75可以，够用了，即使堵了也容易清通。百度同层二次排水查一查你就知道怎么施工了

kokoke

全能钳工 发表于 2017-6-21 21:10
( K( l2 ~' L6 W- k7 F& @环绕管道在台盆或地漏排水时，与直通管之间因为流速不同产生压力差，形成引射效果，提高排水速度。在蹲便 ...

  K! R( L* {6 b1 h! X6 X- g; l6 z- A( s谢谢，这里面真的有好多学问。打算用一段200mm长的75管子代替110的管子来降低蹲便器高度。还要小心的把以前水电工接的三通换下来保留插在里面的110管子（以前三通有些翘）卫生间太小，放坐便器占位子，单独抬高确实不方便。二次排水不要存水弯了，地漏也不设置了。台盆的存水弯用外面的软管做。白天忙着铲刮配镶条铲刮滑板接触面。晚上腰酸手麻，又要操心这个问题。多亏有各路热心人耐心的解答。
" t0 S3 h& A0 V% u. c# e& W

kokoke

adsl123 发表于 2017-6-21 17:42
既然能排到蹲坑里，那就没必要要什么地漏多此一举，可靠的设计都是避繁就简的，大道至简。其他排污管在地 ...

大道至简，我喜欢！
  _4 P  q8 _6 ?

kokoke

红粉骷髅 发表于 2017-6-21 21:15
1 M# z$ C- Z2 O! e3 k* D. T) n- {填充陶粒后混凝土找坡，刷2遍柔性防水。再填平再找平，再刷防水就可以了。我们这边的排水管都是泥工做的 ...

多门手艺多条路，你们那里的人能吃苦好学。值得学习。嗯就用75的管子您说的我已经截图了等泥工做的时候再交代。谢谢！

红粉骷髅

kokoke 发表于 2017-6-21 22:19
多门手艺多条路，你们那里的人能吃苦好学。值得学习。嗯就用75的管子您说的我已经截图了等泥工做的时候再 ...

我们这个城市的装修泥工简直万能了，什么都要会——砌墙、走排水、做防水、堵漏、清通、安大门、房门、厕所门、安装各种石板、铺楼梯、安装石板砌的橱柜、贴砖。少了一样都不行    好像还没见过那个城市有这么折腾泥工的
# a- D4 S8 ~( f: b" G

kokoke

红粉骷髅 发表于 2017-6-21 23:30
% A0 \; y: s7 T8 R; Y& a" B3 p我们这个城市的装修泥工简直万能了，什么都要会——砌墙、走排水、做防水、堵漏、清通、安大门、房门、厕 ...

4 K5 _; H3 M1 l7 q9 C/ H做那么多那不是会影响其专业性，人的精力是有限的，得多辛苦。这边泥工做点工最低300往上走，有做包工贴砖，早上六点多就去了，做到下午5六点。收入可观。

红粉骷髅

kokoke 发表于 2017-6-22 17:20
做那么多那不是会影响其专业性，人的精力是有限的，得多辛苦。这边泥工做点工最低300往上走，有做包工贴 ...

因为一环扣一环，这个环节做不好，下道工序就很难做下去或者做不好，所以大部分工序要泥工来做。倒不会影响专业性，反而会越做越专业，只是入门的门槛比较高，不仅要体力还要脑力。我们这边做泥工的要找好的师傅基本很难找了，比较好的师傅自己单干了。工资基本300多点，因为消费水平不是很高。这边泥工的工钱在装修工种里面是最高的
