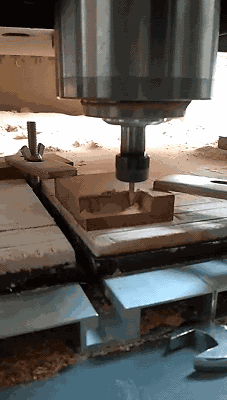

雕个木牌为什么会发热如此严重?

yanggong · 发表于 2017-6-20 14:46:22

oi10 发表于 2017-6-20 14:367 Q( {1 O% R0 [5 T6 x- E
我雕牌子8mm 2002的刀间距0.05 速度1200 一道过没问题。我觉得带变频器的主轴阻力越大功耗才越大

一般的变频器都是功率随转速恒定的，所以才会发热严重，有些高端变频器会有部分调功能力。一刀下8mm，2002的刀不开粗吗，直接一遍就成型？

ddr800xp · 发表于 2017-6-20 14:47:38

yanggong 发表于 2017-6-20 14:318 T) P) v' i: K& m
好像有问题，要不就是你的变频器是矢量控制高级货，要不就是你的变频器给配置过节能了或者V/F曲线没设好 ...

我的1.5KW工作时实测200W左右。

oi10 · 发表于 2017-6-20 14:59:20

配置最便宜的广告雕刻机，还是1200x1800大机器

yanggong · 发表于 2017-6-20 15:13:18

oi10 发表于 2017-6-20 14:599 V3 p0 {# f" S+ E, Y0 E
配置最便宜的广告雕刻机，还是1200x1800大机器

你这个先开粗了吧，雕这种木头100w足矣

yanggong · 发表于 2017-6-20 15:19:03

ddr800xp 发表于 2017-6-20 14:47
( u5 D1 k, L. F" f; V3 j' T0 R我的1.5KW工作时实测200W左右。

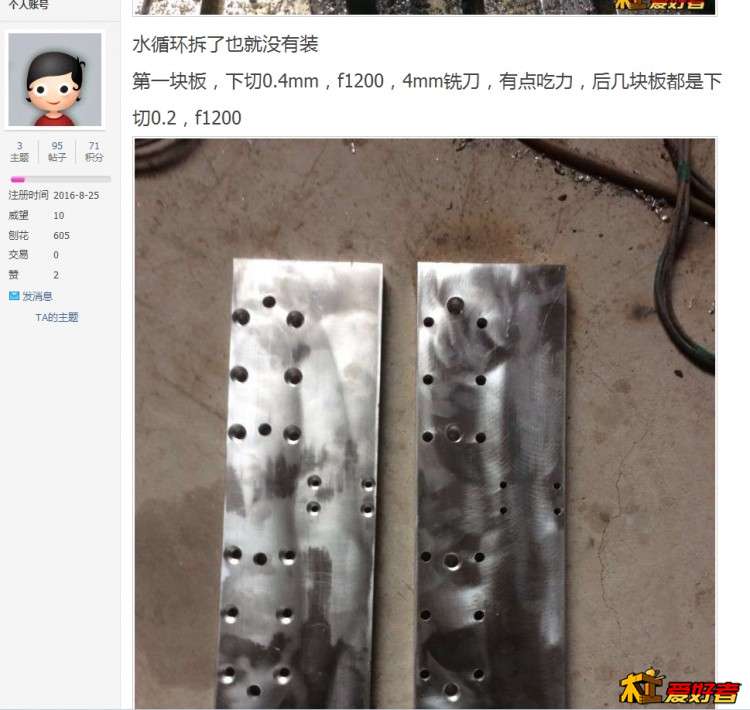

我铣铝合金4mm刀，下刀0.5mm f400测得功耗100W，用的算法是电压有效值积分法，200w实际功耗干木头是绝对够了。但标1.5kw的主轴才200w功耗这水分也太大了吧。你主轴S开多少的？看木友的帖子发现很多2.2KW的铣铝合金都不给力。搜狗截图17年06月20日1510_2.jpg

技术分析 · 发表于 2017-6-20 15:27:11

yanggong 发表于 2017-6-20 15:196 X w1 l) l# x; ]( U( y1 d
我铣铝合金4mm刀，下刀0.5mm f400测得功耗100W，用的算法是电压有效值积分法，200w实际功耗干木头是绝对 ...

铣铁不能用高速主轴，铣铝要用特定的刀具，还要加冷却液润滑，这与主轴功率没有任何关系。

技术分析 · 发表于 2017-6-20 15:33:20

本帖最后由技术分析于 2017-6-20 15:39 编辑

电主轴的轴承在高速旋转时会产生大量的热量而引起主轴温度的升高,而安装在电主轴端部的切削刀具在高速切削时也会产生大量的热量。这是雕刻机主轴发热的主要原因，不是标称功率大小。
雕刻机高速主轴，切削量很小，转子产生的热量很小的。标称1.5kw的主轴，实际加工时撑死也就几百瓦，这不是卖主轴的虚标参数，就像标称功率5kw的空调一样，不是一通电就以5kw的最高功率制冷的。

yanggong · 发表于 2017-6-20 16:02:40

技术分析发表于 2017-6-20 15:33$ q% a8 k0 V1 M' X' O% E
电主轴的轴承在高速旋转时会产生大量的热量而引起主轴温度的升高,而安装在电主轴端部的切削刀具在高速切 ...

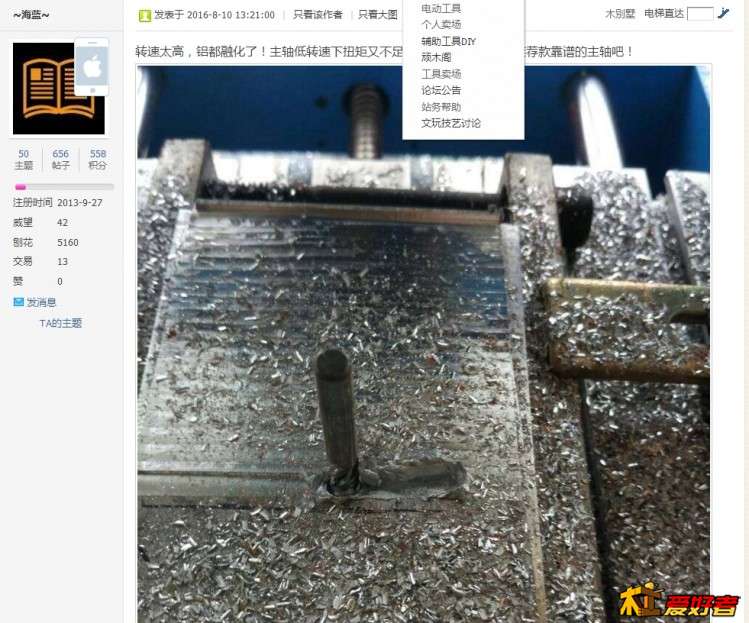

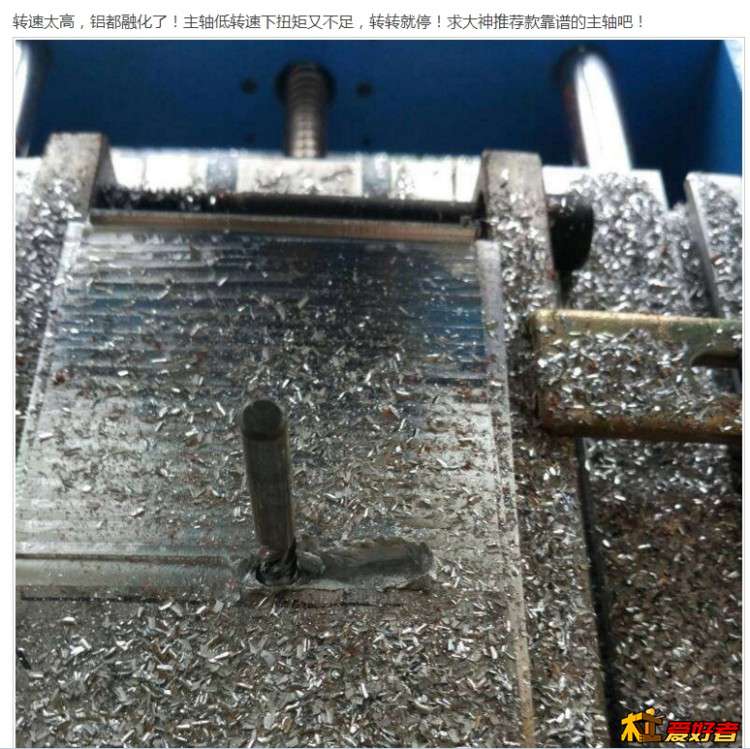

   铣铁开2000rpm以下，铣铝一般高速用单刃刀要加冷却，低速用三刃可以干铣，跟主轴功率息息相关，功率不够扭矩低低速会堵转，变频器会自动关机。关于铣铝参数的配置有其它木友很好总结了，请参考此帖：http://www.zuojiaju.com/thread-670181-1-1.html
   发热主要来自定子线圈和感应转子的大电流，5A以上的电流你可以算下热功耗究竟有多高？好主轴配的轴承摩擦系数极低发热量很小（垃圾主轴配的除外），轴承是滚动摩擦又不是滑动摩擦，如果发热集中在轴承和刀具，那直接喷冷却液冷却就行啦，为什么主轴上还要专门绕着定子线圈开散热水道？为什么平时雕个木牌都要给水冷改装散热？
   空调现在广告都是打得变频省电节能，也就是说是通过变频（变速）才会降低功耗，但现在是24000rpm的高速下，理论上应该达到最大额定功率，现在看木友测出来的都只有200 300w，不知道是什么原因？

a13133951529 · 发表于 2017-6-20 16:11:44

看看还有更详细的不

yanggong · 发表于 2017-6-20 16:56:45

a13133951529 发表于 2017-6-20 16:11+ H' u% l" x) f" o r" L6 D
看看还有更详细的不

这个可以参考：http://www.zuojiaju.com/thread-579327-1-1.html 坛里其实很多大神都发过类似帖子的不过帖子太多都淹没了

技术分析 · 发表于 2017-6-20 17:17:38

yanggong 发表于 2017-6-20 16:02
^0 X& j0 L3 |, K铣铁开2000rpm以下，铣铝一般高速用单刃刀要加冷却，低速用三刃可以干铣，跟主轴功率息息相关，功 ...

哇，这么多问号
百度是个好东西
建议百度一下，电机空转功率，电机满负荷运转功率的不同，你的疑问就会解决了

阿余 · 发表于 2017-6-20 17:45:49

yanggong 发表于 2017-6-20 11:37
Z$ K! {# Q% K4 T" M; s怎么测得？

淘宝买个功率计, 轻易就测到数据了.

yanggong · 发表于 2017-6-20 17:53:32

技术分析发表于 2017-6-20 17:17
) ~0 l# j& ]& A& E9 H哇，这么多问号0 u3 ]! @2 s& _
百度是个好东西# x) i- A9 {" m+ ~6 V& r1 f, v- k
建议百度一下，电机空转功率，电机满负荷运转功率的不同，你的疑问就会 ...

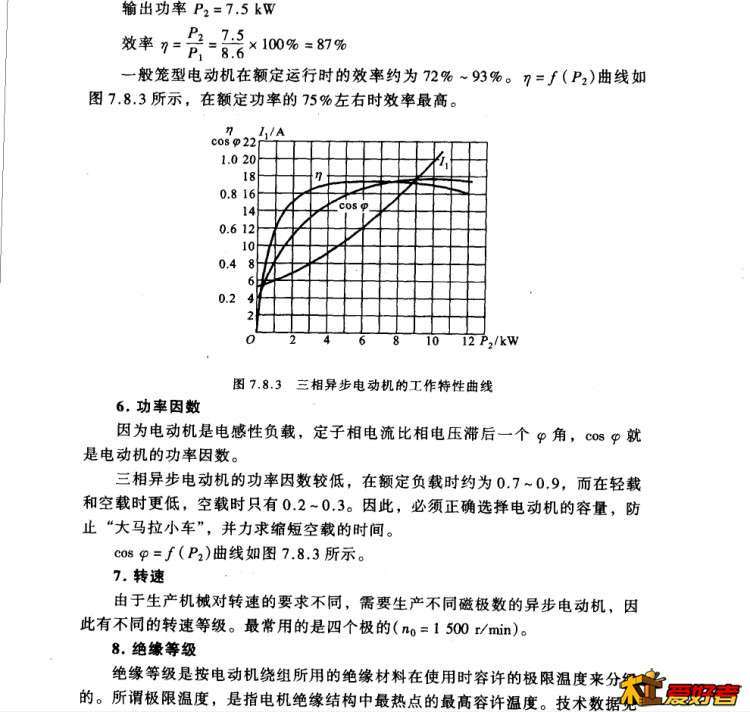

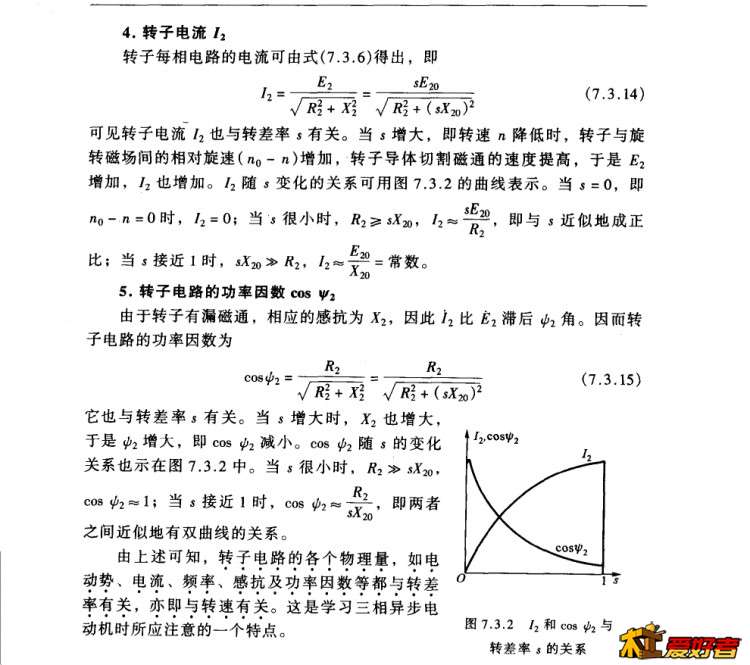

你说的不错，有劳指正！不过百度还是不要查了，我又直接研究了一遍教科书。上面木友测到的空载功率是基本合理的，我少算了转差率。至于发热量大的原因是功率因数和效率太低，轻载和空载只有0.2~0.3左右，而一般直流电机空载在0.85以上，所以基本上雕刻木头时70%功耗都浪费转化为热能了，能不发热严重吗！搜狗截图17年06月20日1742_6.jpg

yanggong · 发表于 2017-6-20 17:54:48

阿余发表于 2017-6-20 17:457 ^8 X1 e- ^& D0 z. p" S+ G
淘宝买个功率计, 轻易就测到数据了.

数据差不多是对的，我算错了，理论知识没学好，又复习了一遍功课

黄豆黄 · 发表于 2017-6-20 18:07:22

某宝上功率插座30多块钱一个，比你算的准
