 楼主| 发表于 2017-6-16 13:03:53 | 显示全部楼层
经过一上午的工作。改装完成。9 V4 E1 }# o* J: f7 U/ N. a
# z% Q  J9 ?/ }$ b( x
; ?3 x7 Z% h- K. W0 e

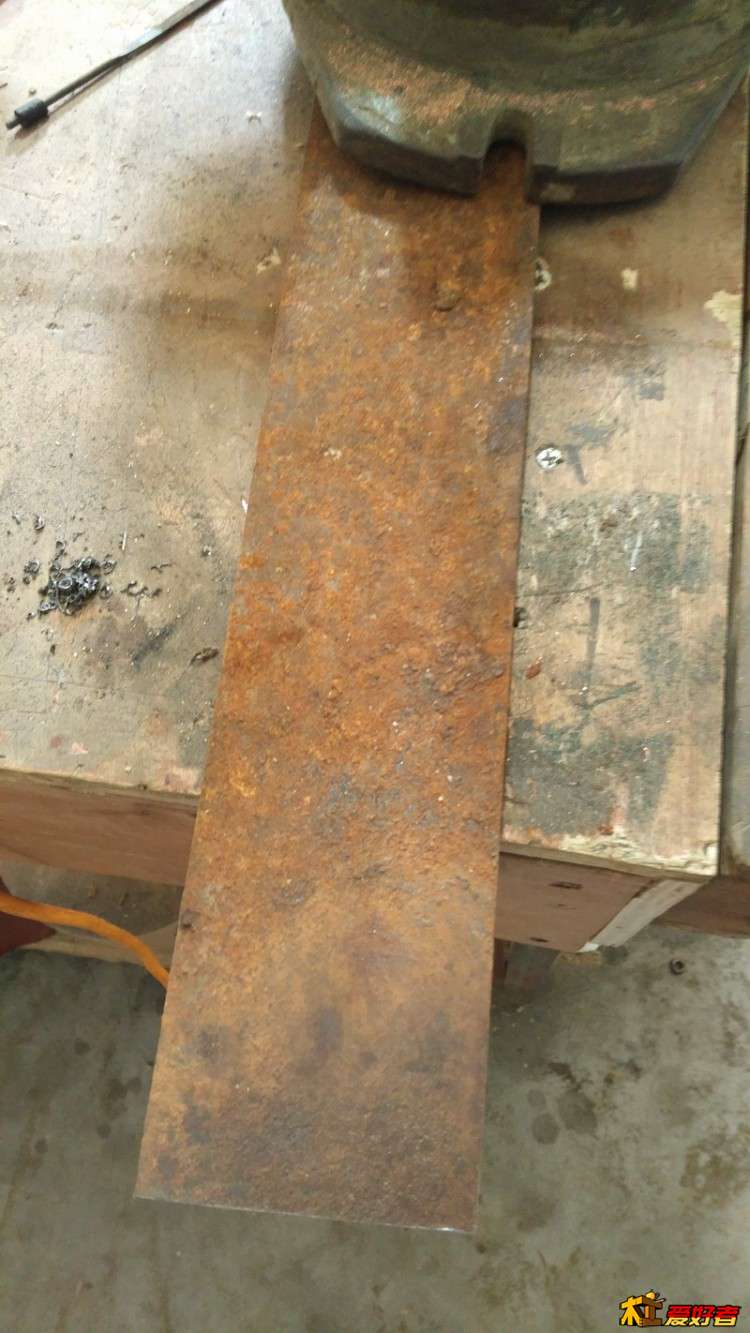

! r0 j: f' @/ }# X7 P  T3 |8毫米厚钢板一块。其实5毫米厚的意见足够了。不过没有5毫米的,只有8毫米的也就将就了。
% P" Q& y, i! b" p
' \: C% \) k1 _% s! N5 Q IMG_20170616_083451.jpg & m5 |; b6 e/ ?6 a+ S- E
# K9 M: k: \. f) r
IMG_20170616_085057.jpg - d" ?, }8 Y5 c, ~: j1 j, s  Y
2 k6 }7 C; {9 k
这一步不用多说大家都懂。
( v. L1 O, h7 Q" D; r1 B4 f: G& b# N" k  v( l( B& Y1 C: j
IMG_20170616_090435.jpg 0 m! y" e, C+ j6 d' n

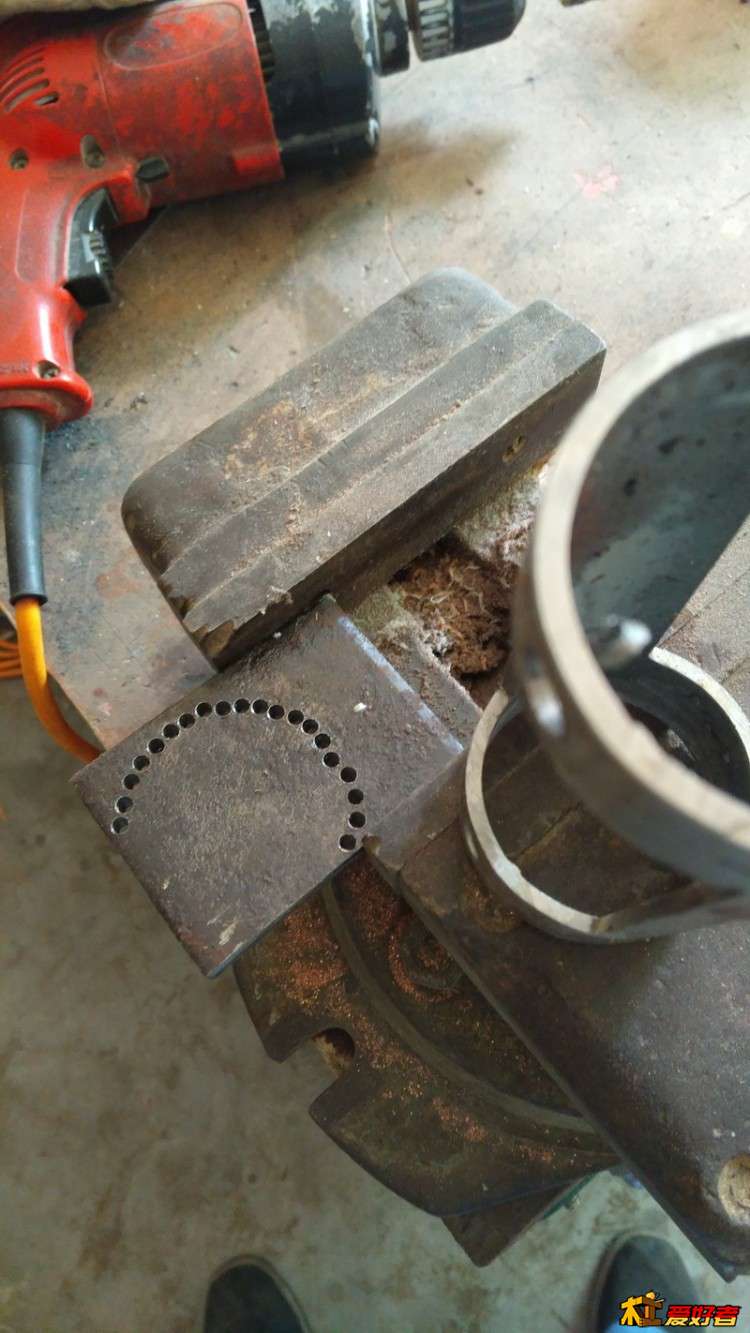

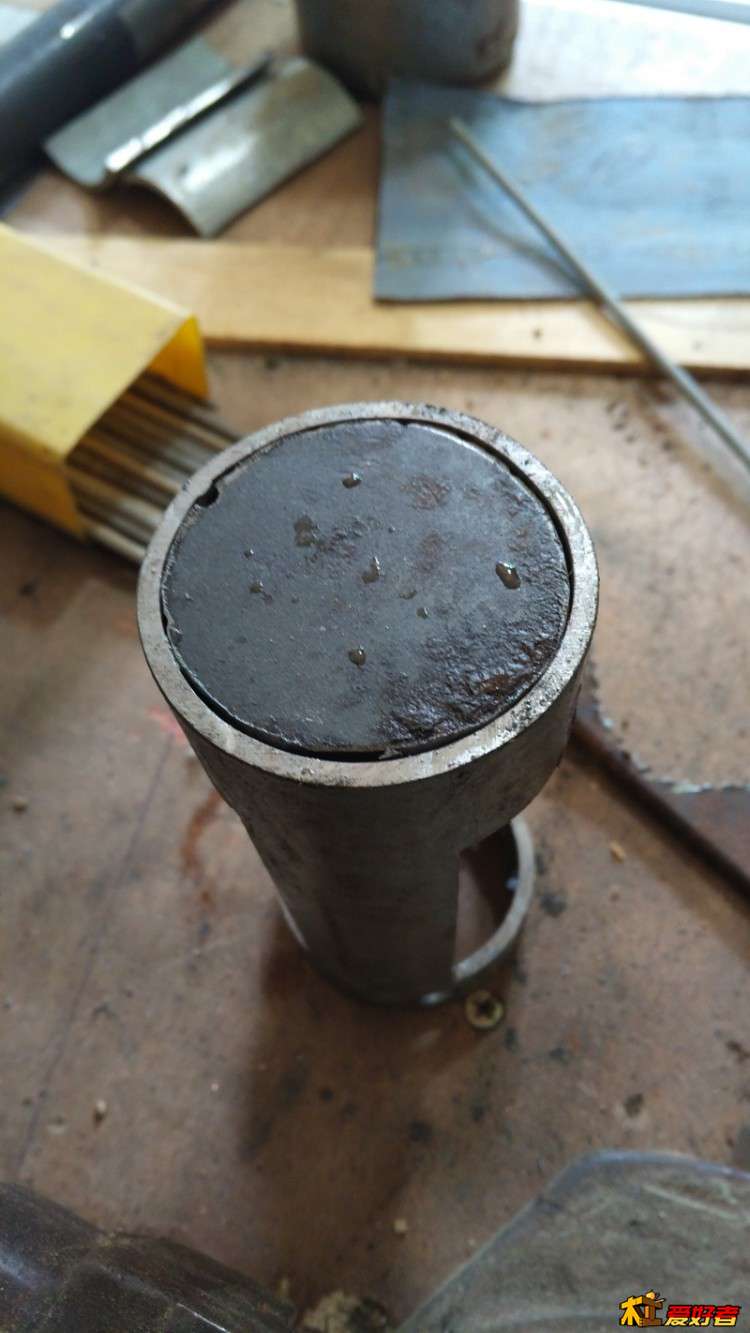

9 n0 O# U4 h& c6 s9 m: _/ w砂轮打磨一下。一定要直接放进去,不能稍微大了硬敲进去。管子撑变型了一会没法找中心。
: Y" k) Z/ Y2 A4 J: i
! Z! O/ x9 \; z* c IMG_20170616_091113.jpg 2 X6 B  G2 d- a3 n" p; ^3 C2 Q
" x0 G" u& j+ b. H% j. e

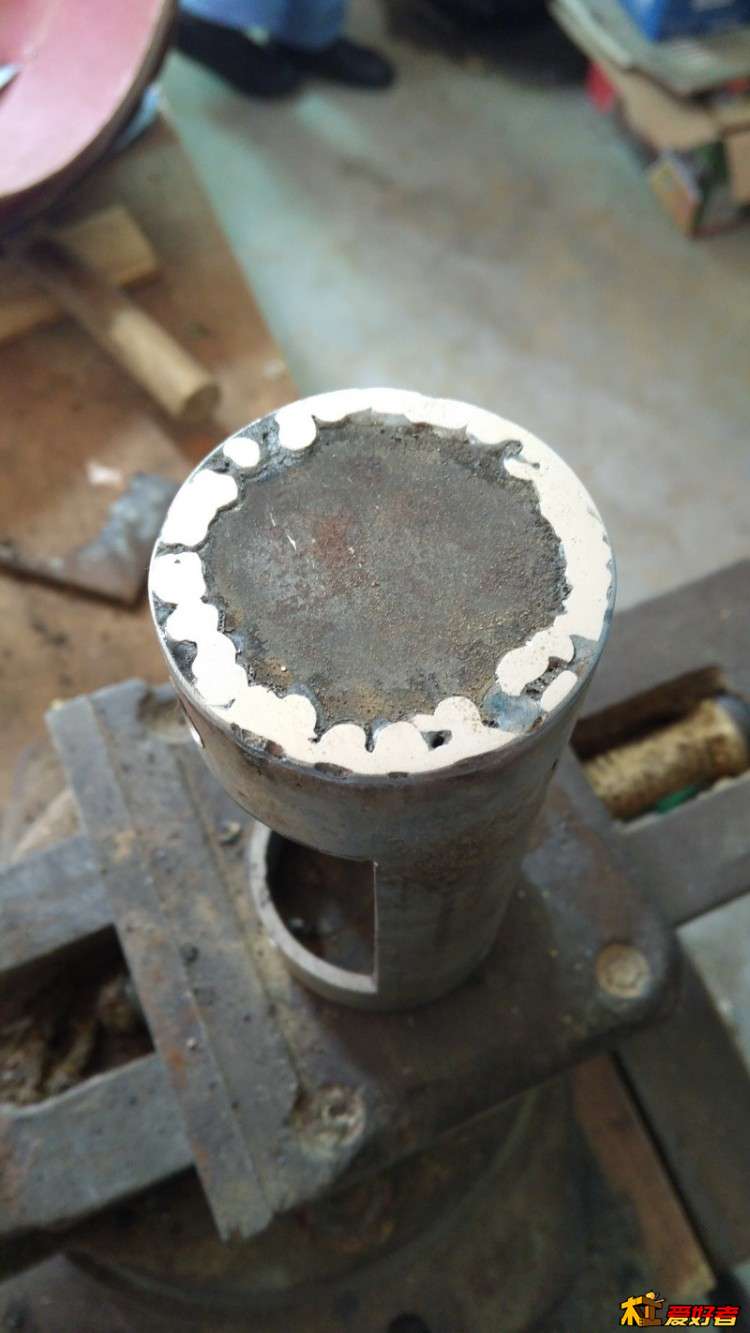

电焊焊好。) {) T1 K" X' h& x
1 w9 B# y8 b8 E- S. v! Z/ b
6 g2 S0 F, }0 v$ Q- O  G4 A3 G1 {" T7 F8 C& Z

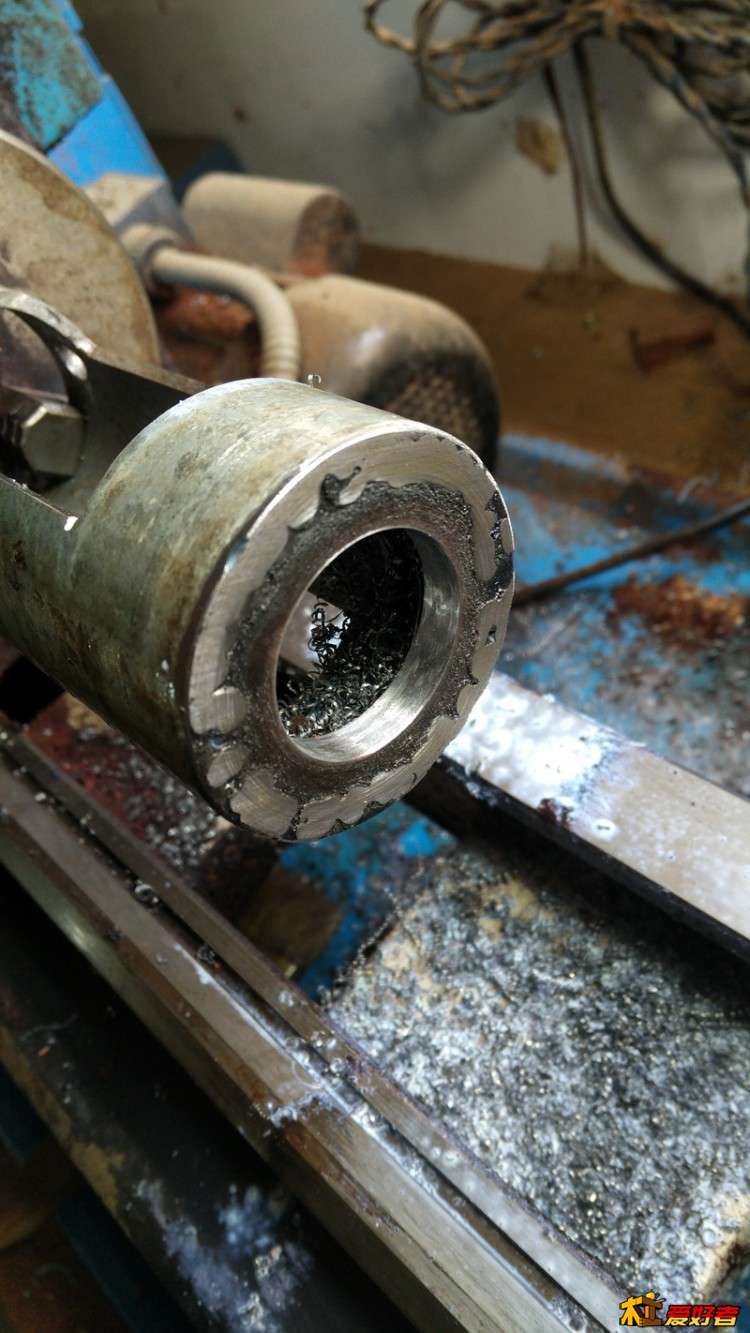

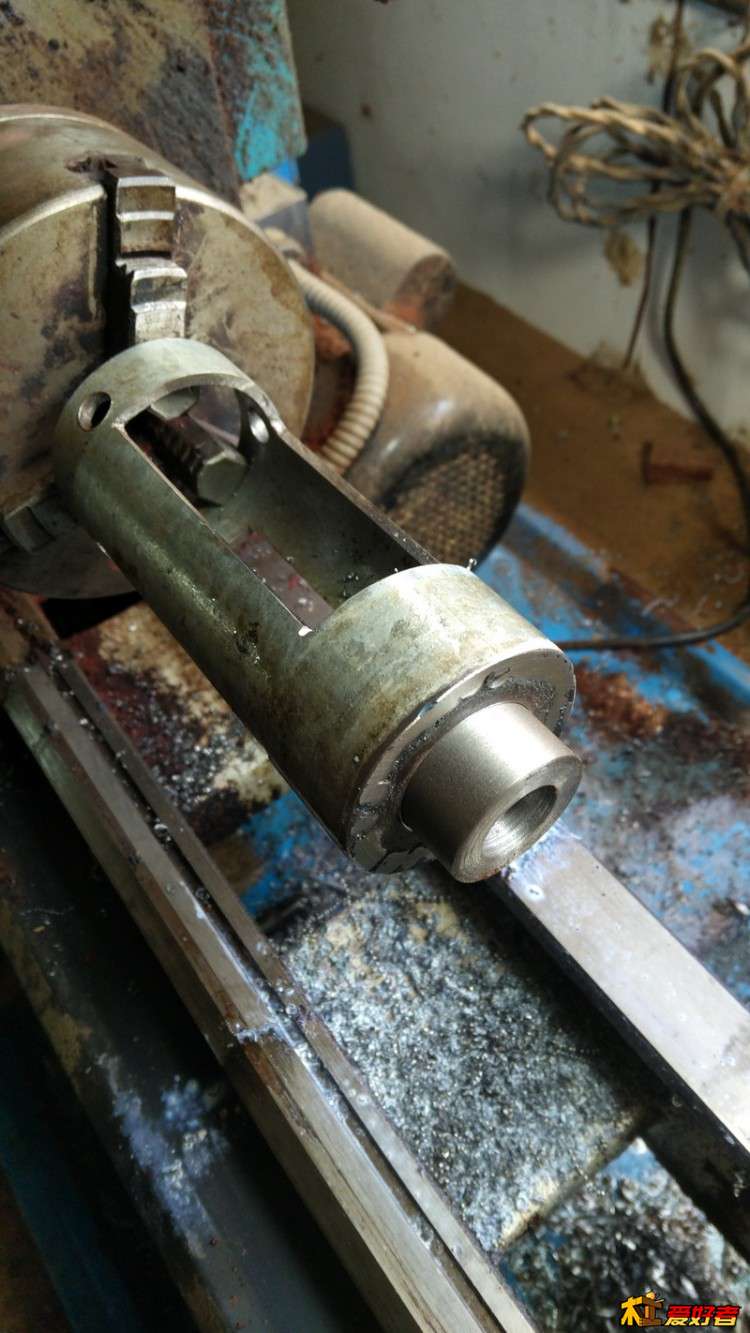

上床子车一个孔。! l/ Q) k; V* l+ G+ \7 q
, {5 G8 L% O1 ^+ v1 ~7 T- A
IMG_20170616_100350.jpg & ?" U" A, `2 ?2 C. L; g' R
" s5 o) h" ^  e% g7 F
孔的大小就是昨天做的那个方榫钻套子的外径大小。3 D/ M$ Y: M- ]; R& C
; s8 R3 B- O" X" @1 a; ?/ [# p
IMG_20170616_101722.jpg / t$ t/ Y7 i. ^2 H) Z

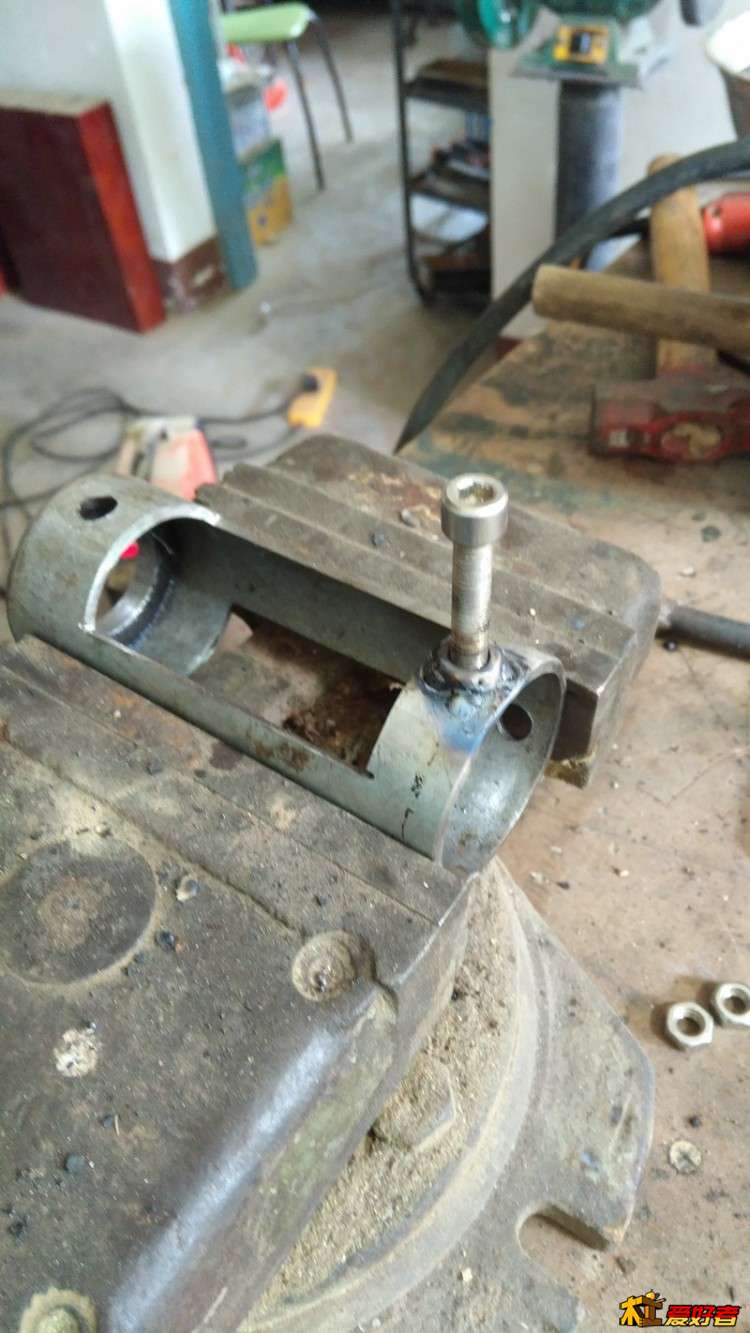

( m! C% l: z1 V/ Z5 y# A将外套上面的3颗装顶丝的螺母焊上。
1 j* o+ {' ]- C/ o7 T' e* B$ O5 k7 C  y. G! s" i
IMG_20170616_105742.jpg . {( K  ]7 P; l* e7 y, [

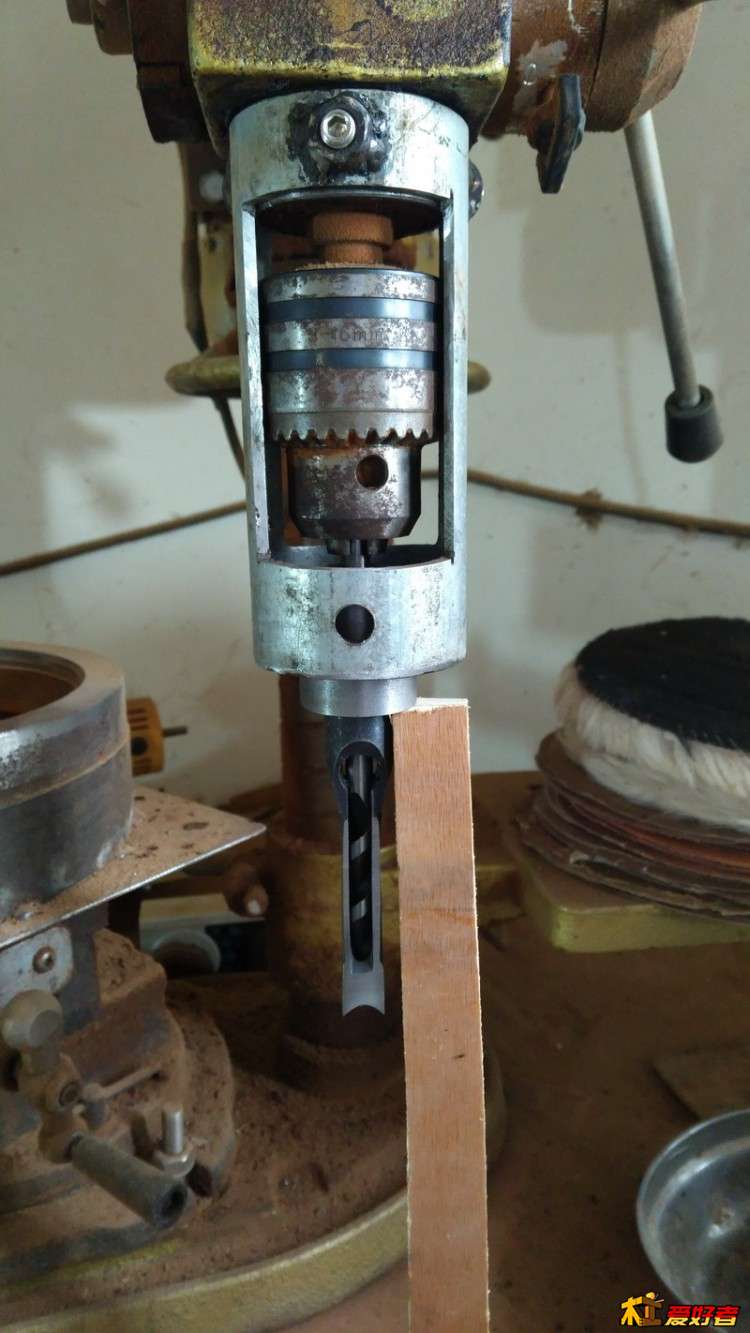

6 V6 u. H2 |: U& W" d5 T9 w9 a* T$ q# \安装在台钻主轴上。调节合适的高度划线。还要调试中心水平。位置找准以后用胶枪暂时用胶固定住。这一步忘了拍照。不要用电焊直接点焊固定。电焊在点的时候冷却收缩就会把你好不容易找到的中心水平位置拉走位。当然如果你的电焊技术过硬能解决这个问题,可以按照自己的步骤来。
  R% f1 w0 w; _3 k; b
) j! V- G9 O) }0 b, B IMG_20170616_110841.jpg ' z) w( d8 F* Z2 l

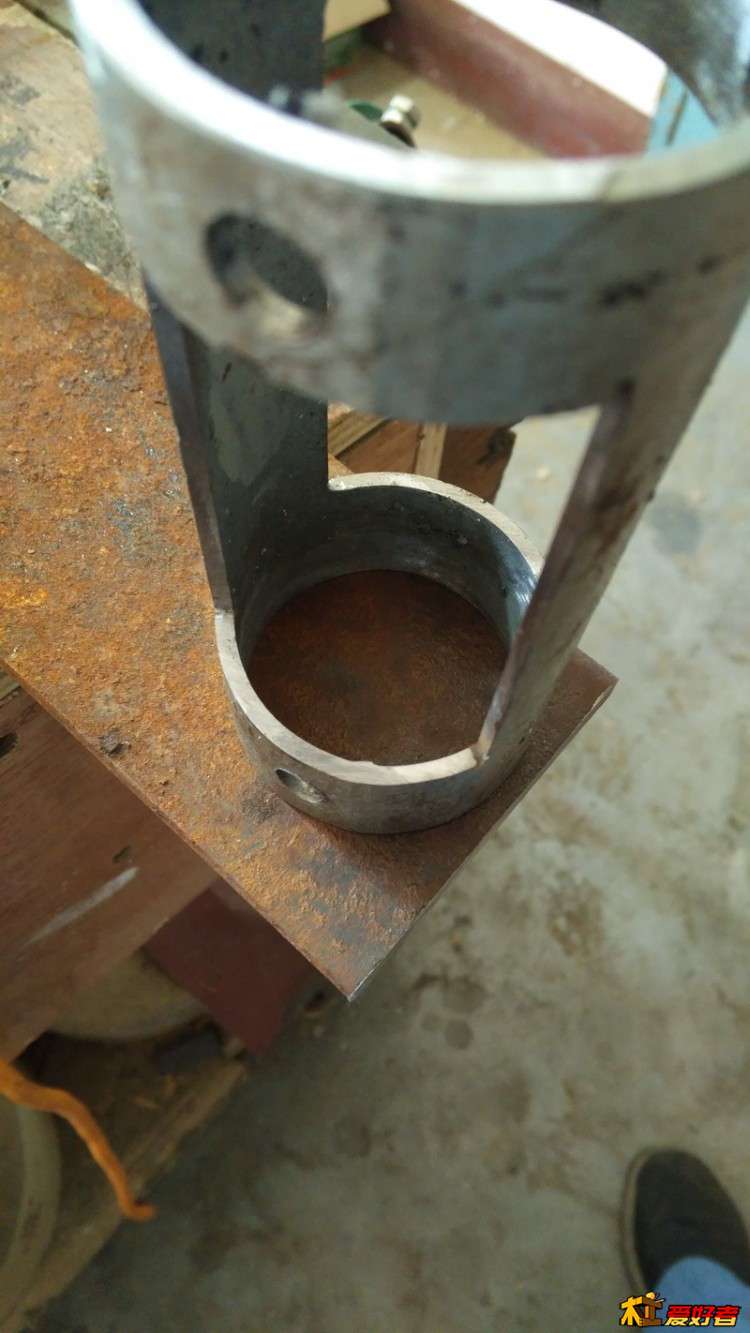

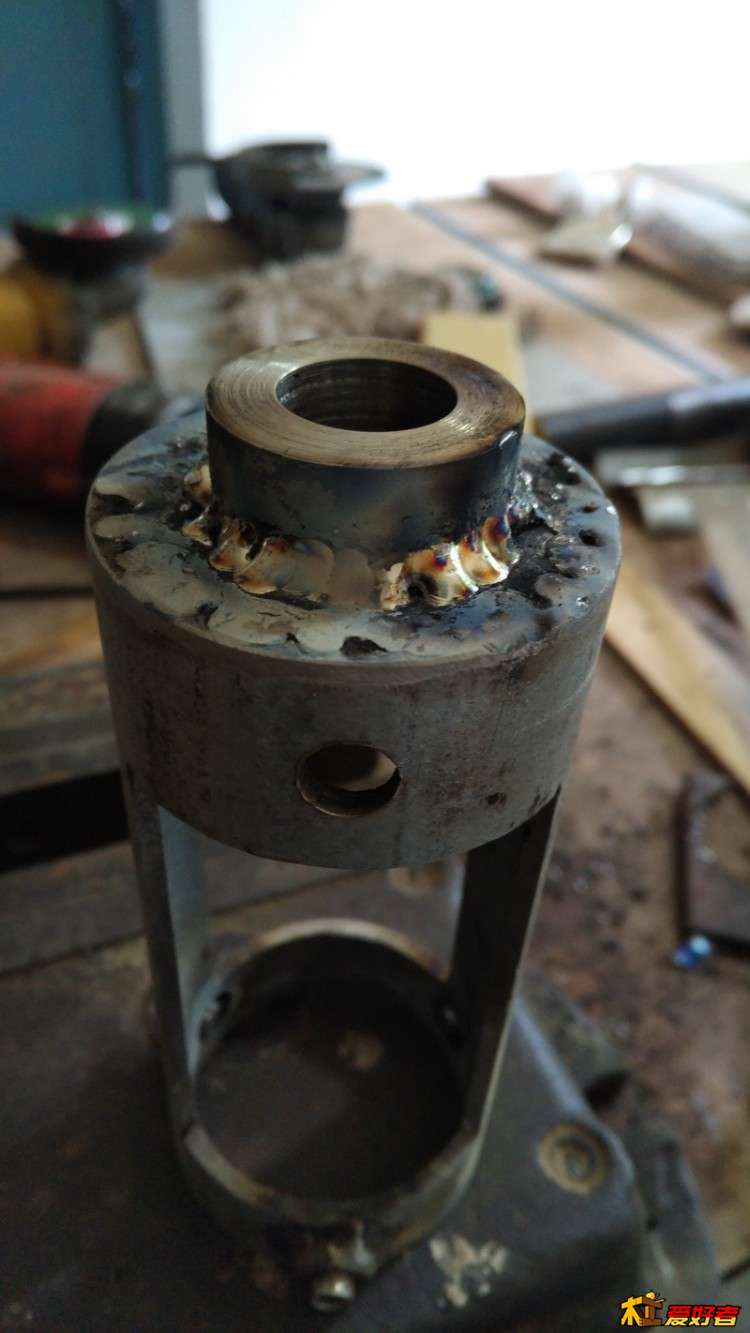

9 s# P7 C3 I' F胶枪固定好位子的外套取下去,焊好。请忽略电焊焊得丑。
1 e2 B8 A# E5 e. s  t3 I
, Z  q. I1 z8 N$ y IMG_20170616_112455.jpg 7 _) w6 u2 a; s% F1 @
4 e& c8 _2 X; c

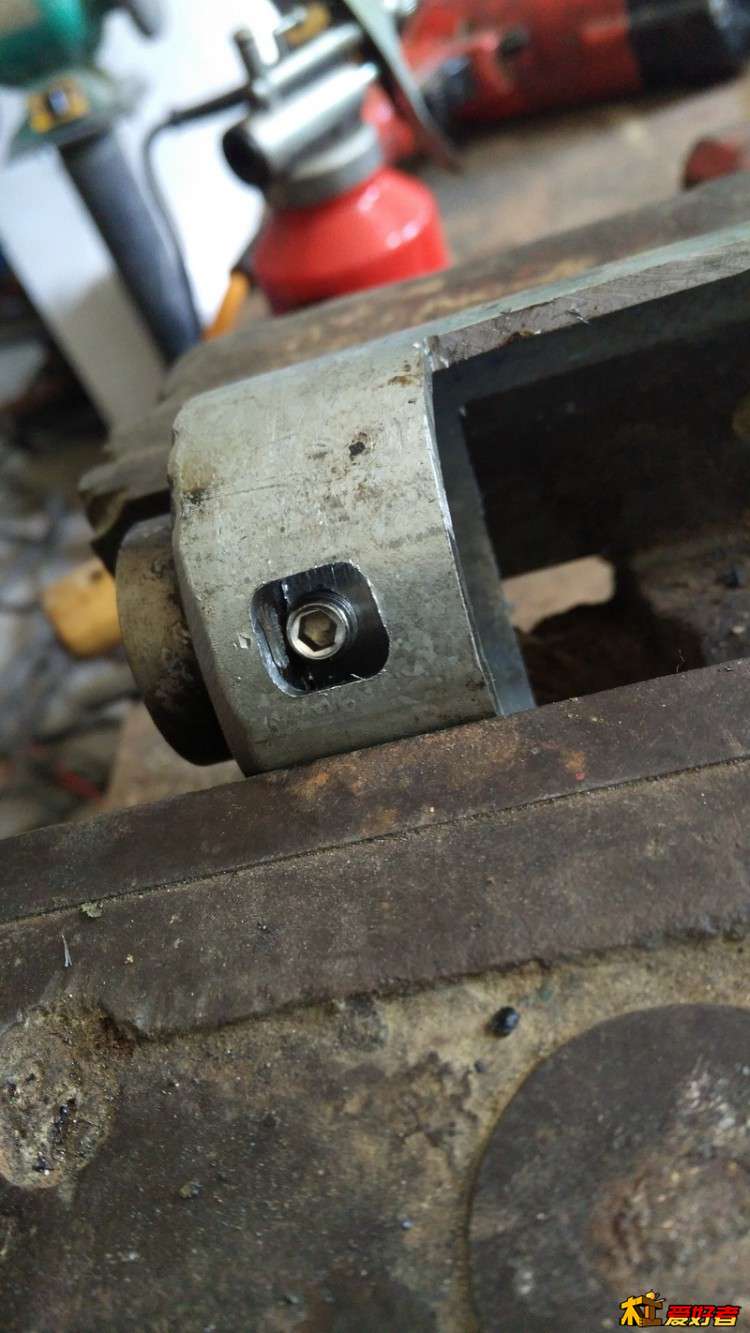

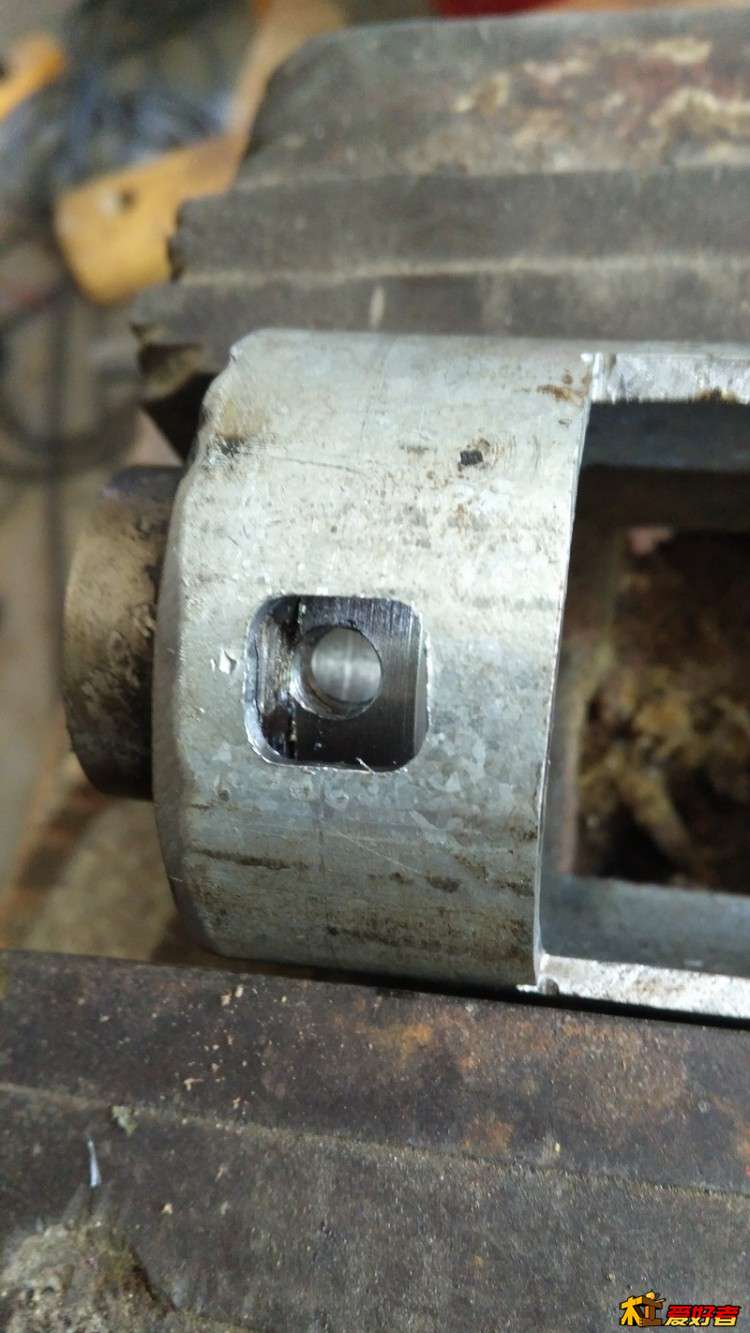

将昨天提前预打孔的外套扩大一点。然后在焊上的方榫钻套子的外外固定环上大一个7毫米大的孔。- w/ y$ L0 r0 A5 M) M
1 x1 H- G" i& }! R; q. `
8 i+ e* c' M1 ~6 K2 y% L
( F9 p6 [/ P2 b# C攻8毫米丝口。我是用的8毫米的不锈钢机米顶丝。你用螺杆顶也可以。这个随你自己的方便。- f. {( Q# ?; Q" S0 X  _% |& A) c7 Z

7 R" F" L; D! ~6 g IMG_20170616_113711.jpg
0 Z! A1 V+ X3 E4 L" O" @) e, R. O2 A( _" t! B7 q8 ]
IMG_20170616_113720.jpg * n/ y2 b9 Z) \: y( Y7 R
+ t! ]1 p& i5 |2 n  ^
  ^! L/ G8 h2 b, I) R
( n9 g. C2 l7 l# Q: d IMG_20170616_113737.jpg 5 s5 ]" ~  h$ S9 Q' O9 q
- @- }+ v- S: T# k  B6 X

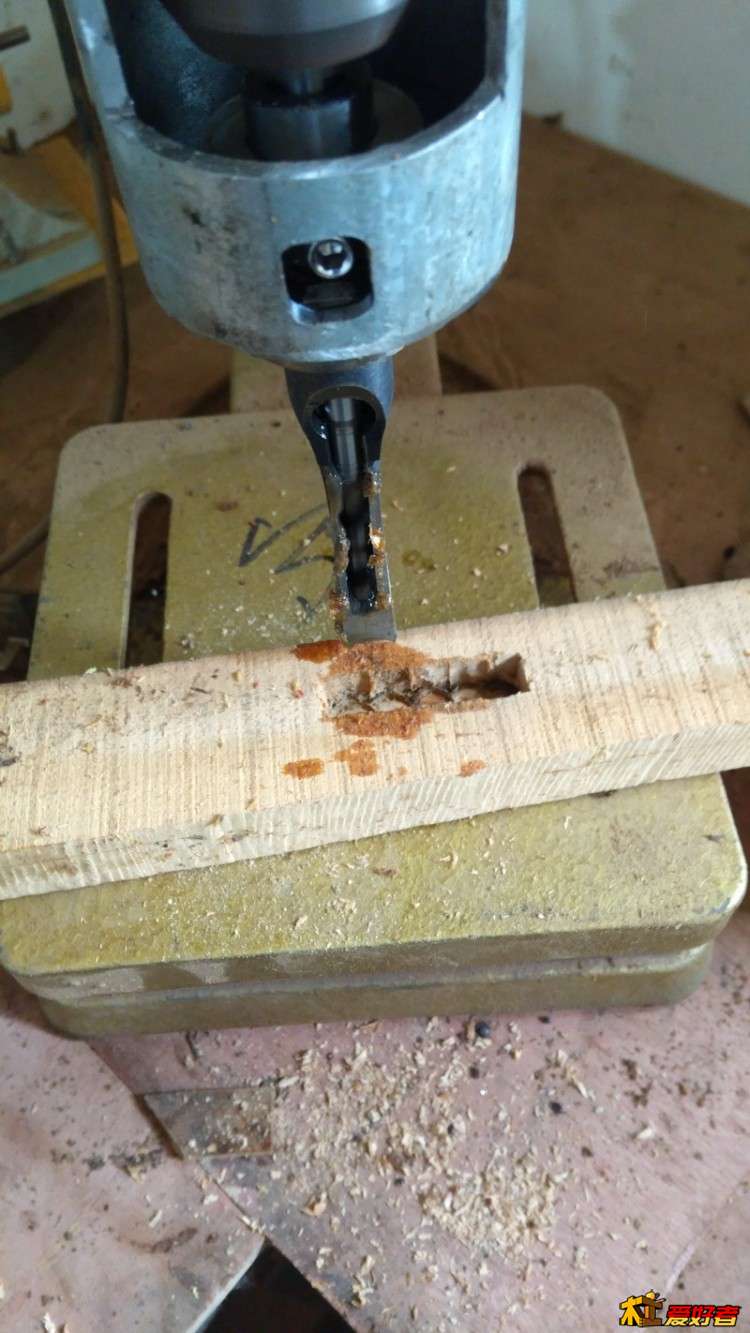

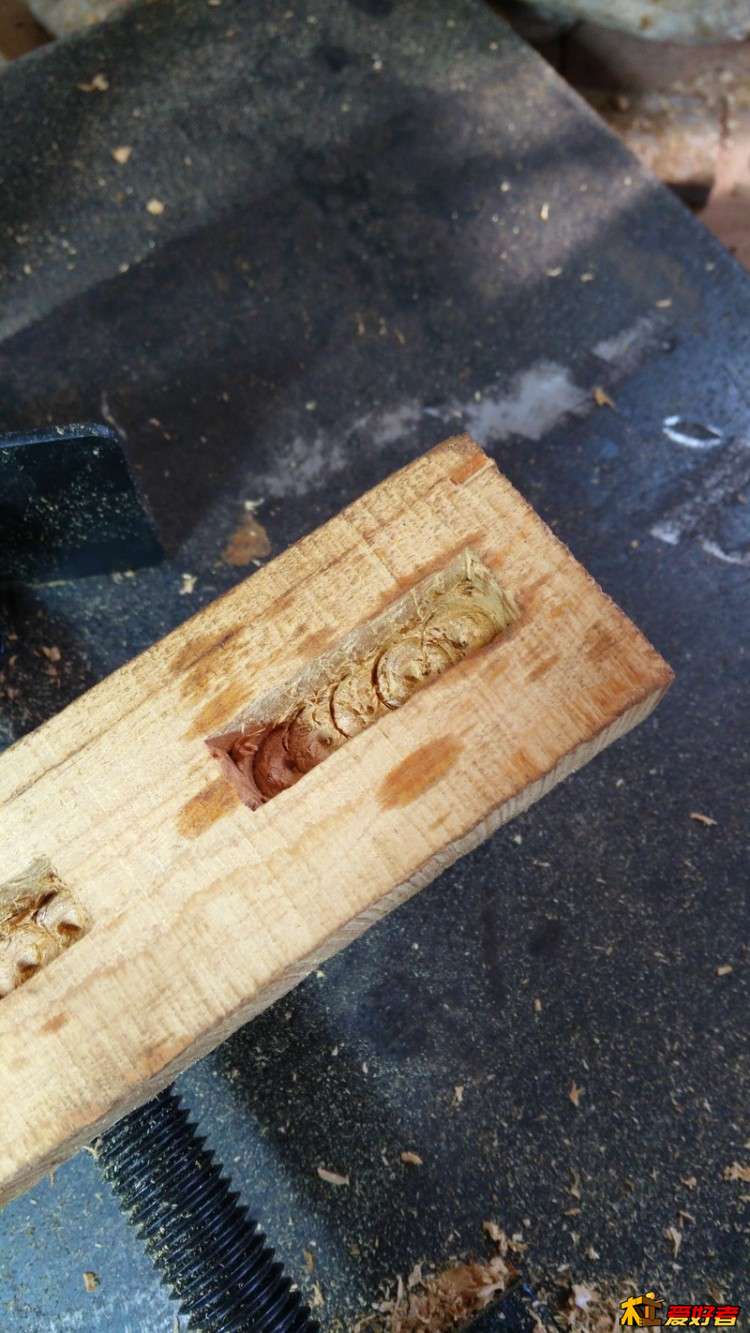

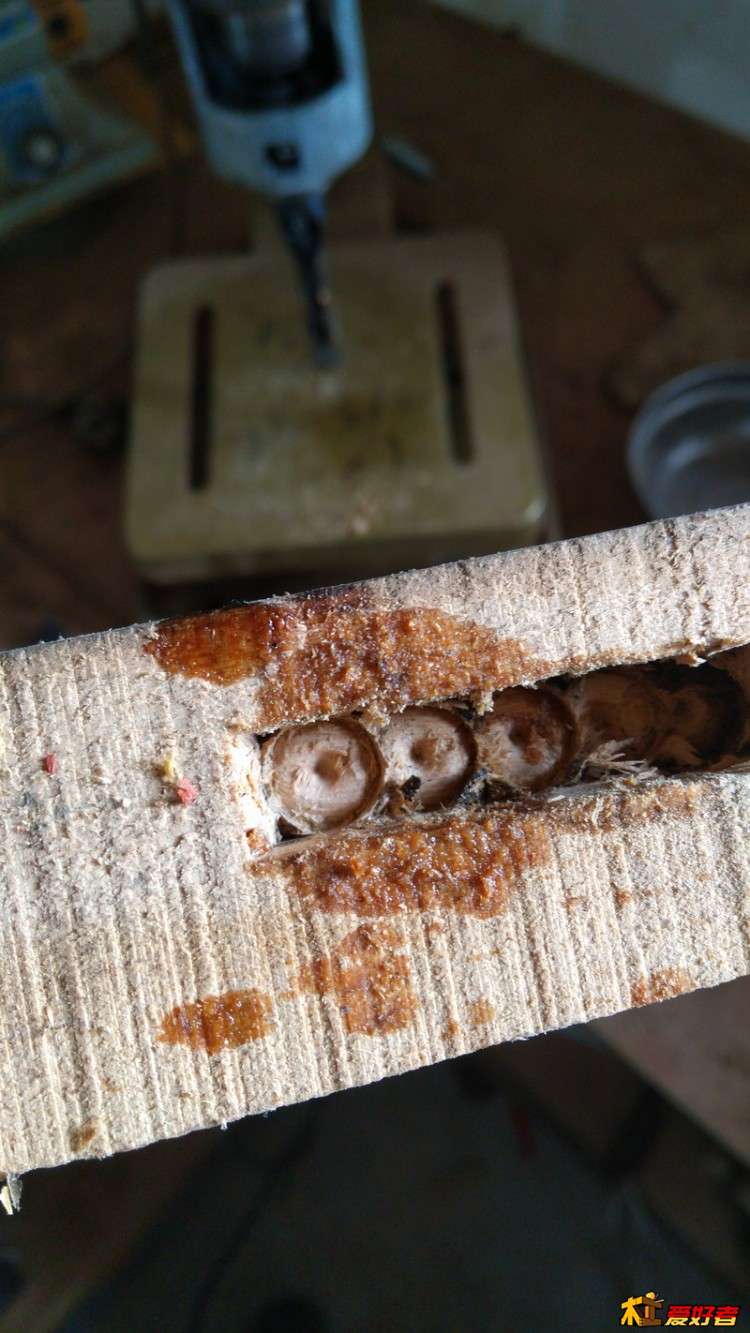

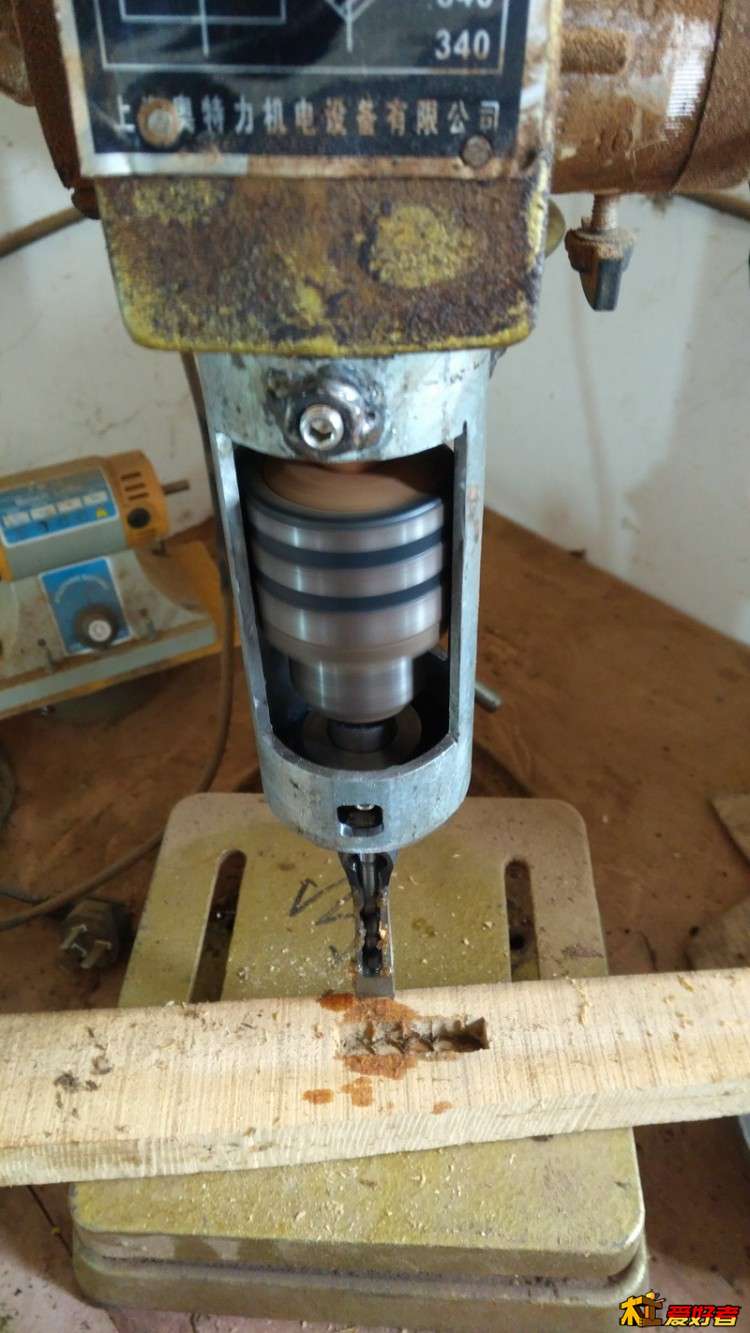

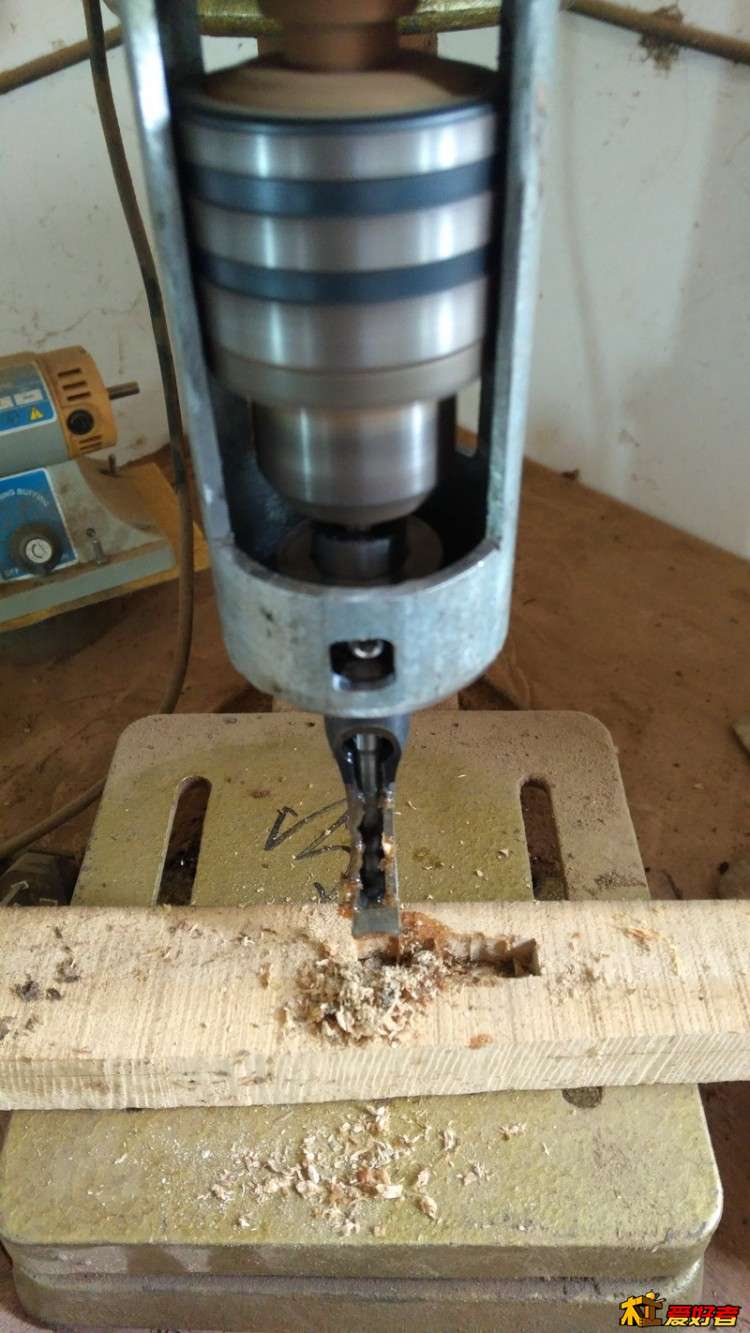

用柏木随便测试一下。开孔很顺利。不需要太大的下压力就可以完成开孔。在淘宝上买的快速螺杆夹具还没发回来。等收到以后再来改靠山和固定夹。方榫机这里就算完工了。希望改装的过程对大家以后的改装有帮助。6 u( P5 M1 ]+ b% K" K8 P

8 v1 a1 k& C5 Z; ?- H% D+ o' e/ |( T: k( ]7 D0 u5 i
回复 支持 反对

使用道具 举报

发表于 2017-6-17 00:39:40 | 显示全部楼层
做得真好,顶一个。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-6-17 08:35:58 | 显示全部楼层
遗迹灬角色 发表于 2017-6-17 00:39
' r) o& @$ u$ I9 u7 _# a% t做得真好,顶一个。
  l4 d4 v5 }3 U5 I  A: t, w1 h
谢谢鼓励。9 L# U- h% d2 K+ p- ]
回复 支持 反对

使用道具 举报

发表于 2017-6-17 22:17:37 | 显示全部楼层
做金工你也是把好手呀!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-6-17 22:37:33 | 显示全部楼层
011140415 发表于 2017-6-17 22:17 4 }4 C5 [$ s- l/ {3 o* Q" }0 s: M
做金工你也是把好手呀!

: X  s3 p0 K" `4 U金工木工不分家嘛。
" |, b, I  g4 D0 C4 I. q9 n
回复 支持 反对

使用道具 举报

发表于 2017-6-17 22:51:22 | 显示全部楼层
钳工水平不差啊!3 H0 N6 Y( Q  A- D/ r' F- D/ T- }
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-6-17 23:48:19 | 显示全部楼层
guojizhou 发表于 2017-6-17 22:51
: `9 \( g* W9 Q1 R钳工水平不差啊!

3 H* S4 o1 H; `5 `! M谢谢。+ ^* Y+ s6 b  [& V3 }2 g
回复 支持 反对

使用道具 举报

发表于 2017-6-18 08:56:58 | 显示全部楼层
好贴1 G. B  W8 ^( V; }  }
回复 支持 反对

使用道具 举报

发表于 2017-6-18 19:09:03 | 显示全部楼层
个人觉得方隼机不太实用,还是比较喜欢十字滑台加铣刀
( b  e3 M. B( H& h1 J
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-6-18 20:33:30 | 显示全部楼层
jjtffd 发表于 2017-6-18 19:09
& b; M) A$ r" N个人觉得方隼机不太实用,还是比较喜欢十字滑台加铣刀
1 N$ A( ~! n: P1 Z& a8 I! A
钻铣床我也有,但做木工的话,方榫机作用又不一样。0 p. a5 C0 w0 j- G4 ]: l- D
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-6-19 18:44:50 | 显示全部楼层
淘宝上买的快速螺杆家具今天到货了。
% F7 n" x" a6 }' E
$ u3 y+ q& S* ^/ j! m# V* ^ IMG_20170619_144934.jpg

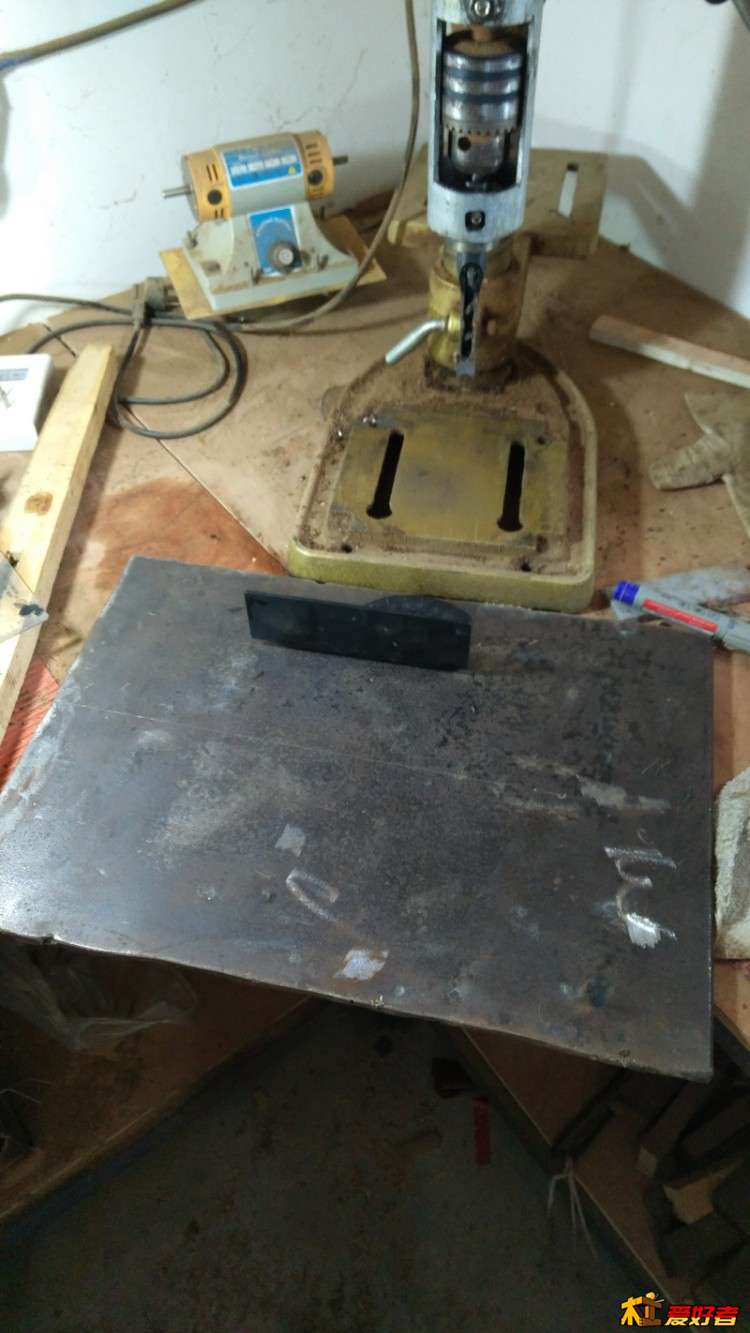

' }9 B0 t( l/ m- F* Y" \- g找了一块8毫米厚的钢板做台面。
6 F* B1 r+ |1 y3 w2 }* M  _* b2 A  Q$ t2 c; `) }2 R
9 b; b* u; E( G# [& q) J9 M* h9 p9 P6 I4 M7 ~3 d4 I* j

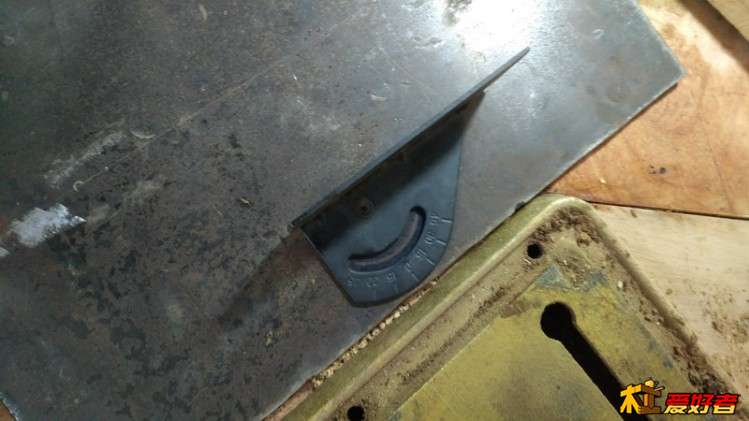

快夹的角度靠山。安装孔和角度定位槽里分别打了一个10毫米的螺丝孔。用来固定角度靠山。! r" W& v. E4 R: Q8 |
' @5 N  M: q6 r! r2 k
8 S! V! G( a* y
& q0 k5 m, x9 S0 x! L快夹螺杆用螺丝固定在铁板上。
  Y& U- {( q3 {! c4 Z+ }: p3 n" n; Q; L/ m6 Z7 }
IMG_20170619_170811.jpg 2 _, Y, A# T, I0 \" h
  s; N; D9 h/ i# @% V4 K+ v! s# c$ f

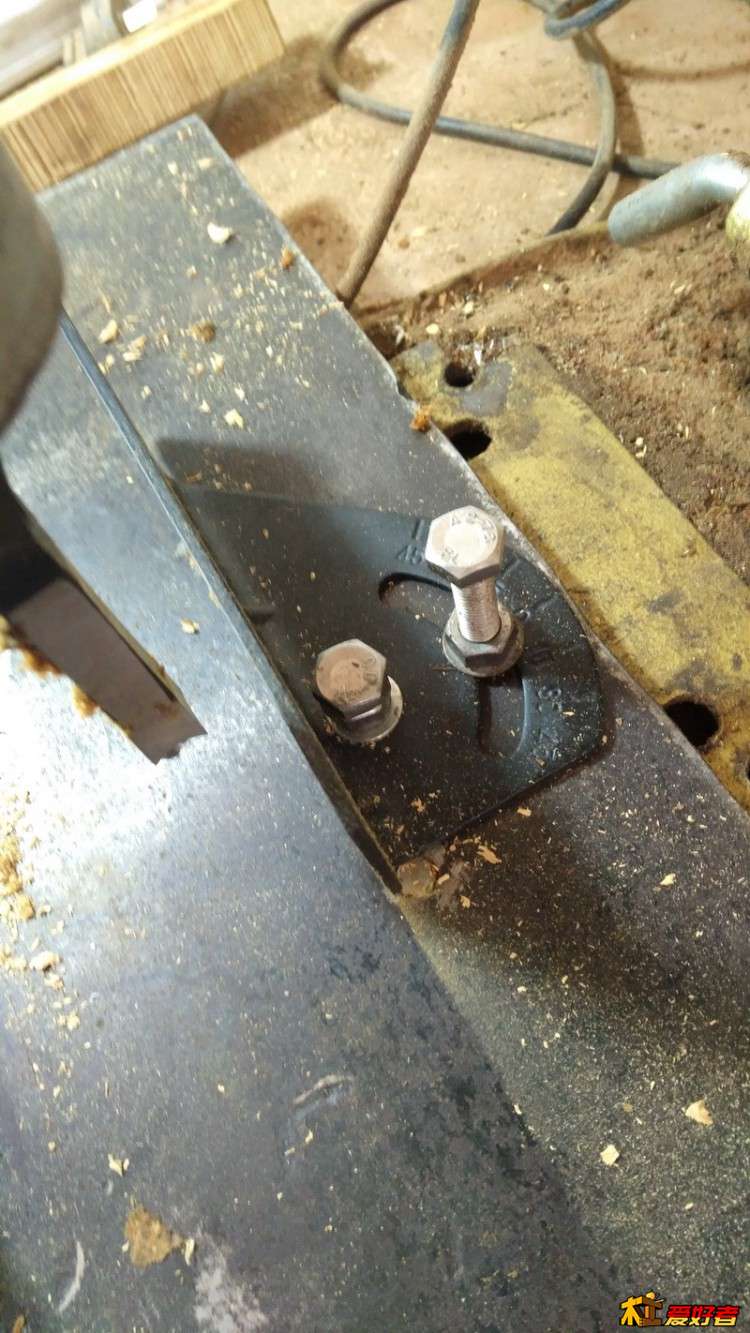

角度靠山固定方式。
( y5 `( U) G0 i5 R1 a% b: @3 W4 e3 l2 s' `' \, G3 m8 c" n
! J8 y5 J9 M' d7 z7 i4 U
  ~. s% e" m0 A IMG_20170619_170831.jpg 5 R7 @6 v( l, `( S5 Z$ b( O

  r& Y, \. b# h$ |$ @: o4 a" W IMG_20170619_170842.jpg 1 [- ]. u& i$ P( c0 T; a# i# s

9 W8 \" j9 z+ g# ?- A0 M

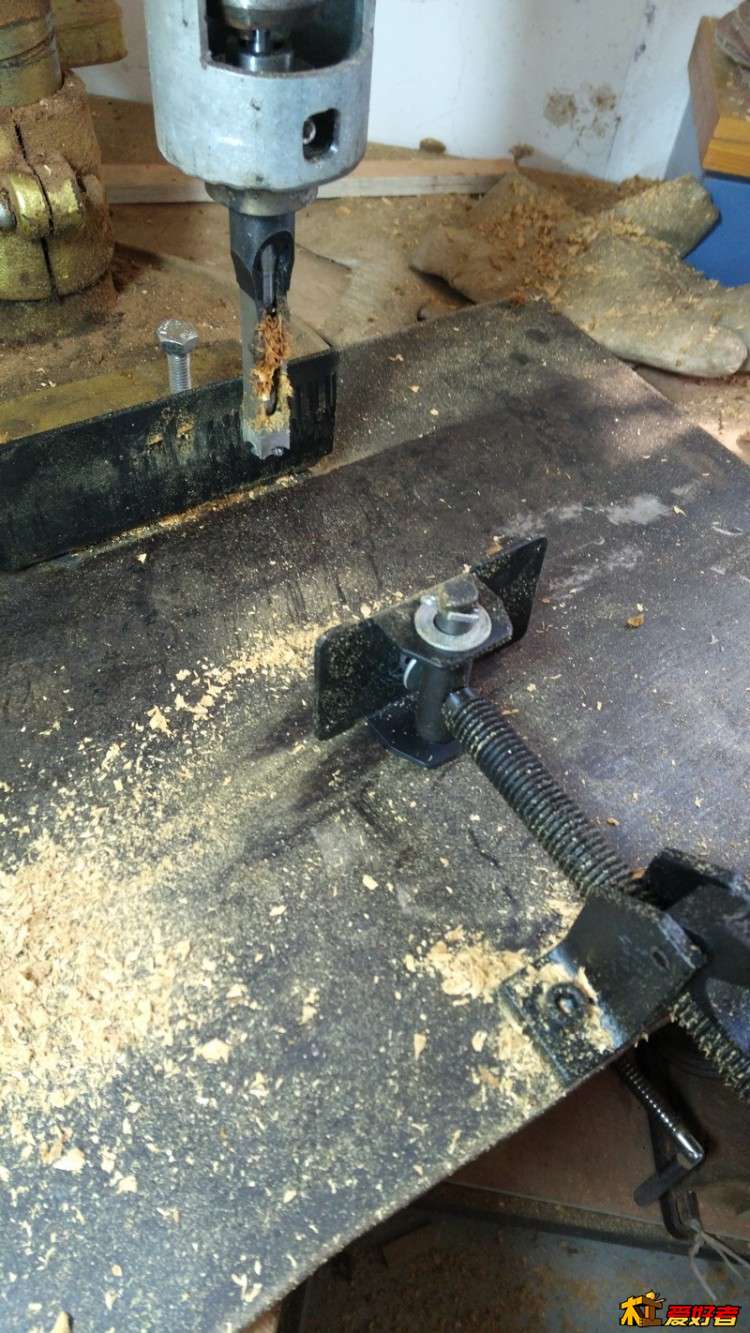

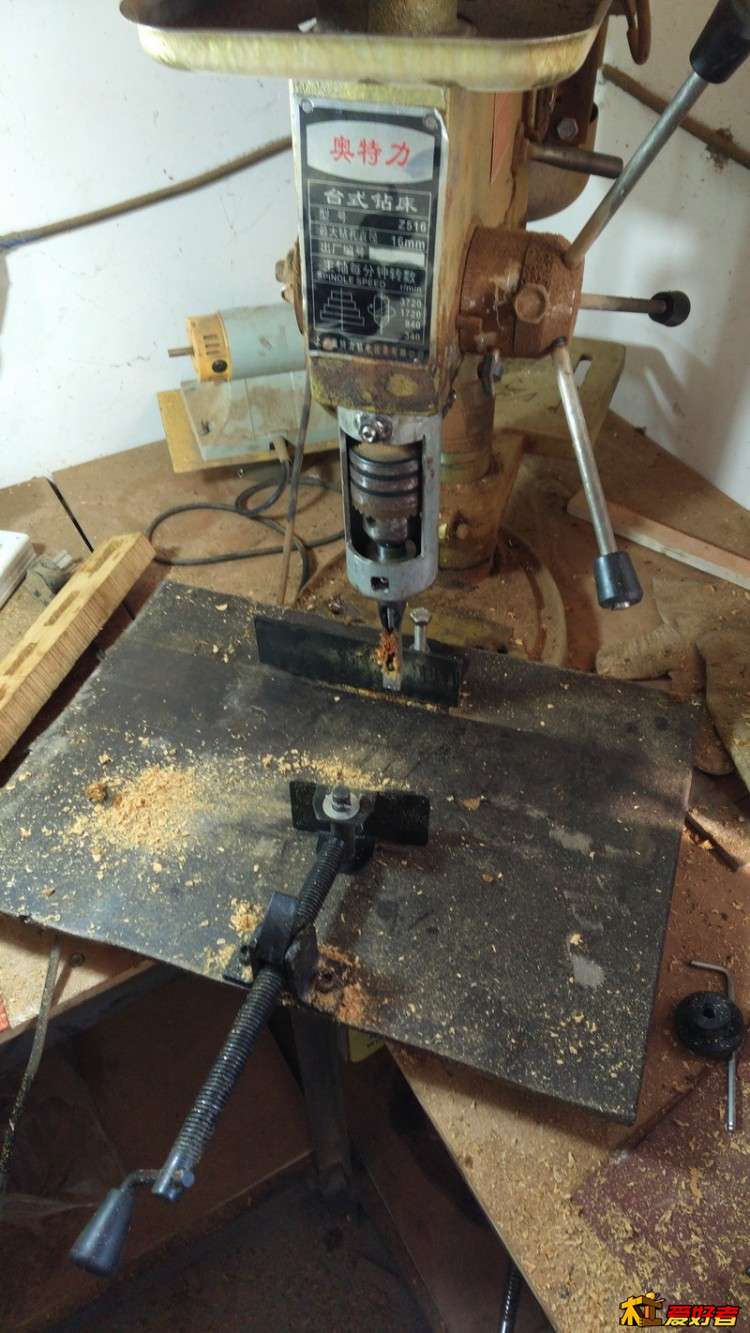

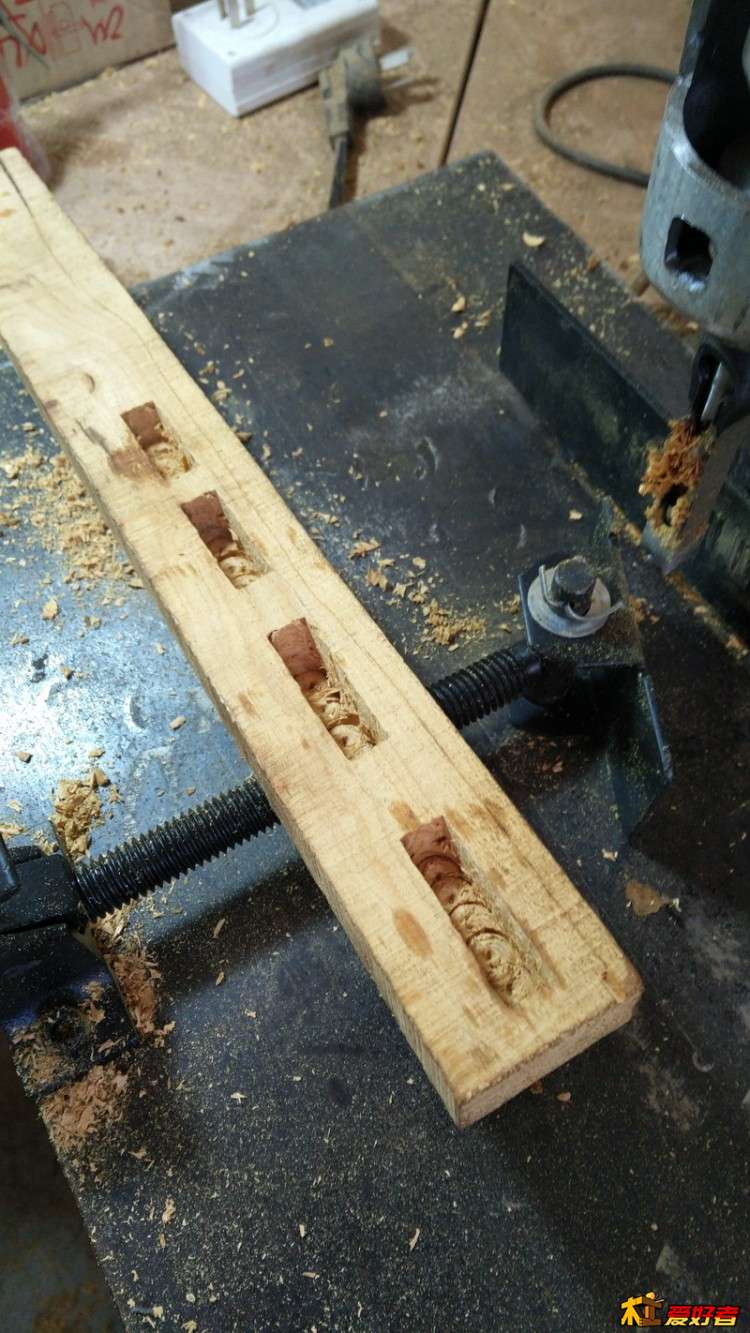

3 e8 m) L& h/ \试机。总的来说比较成功。唯一不足就是这个小台钻的质量确实不怎么样,台钻立杆强度不行。如果给硬木打孔的话,估计会有点难度。建议用ZX20或者ZX25级别的中型台钻来改。这种400来快的小台钻改的也就只能将就用用。
