迷你魔MF70 CNC完美改装

疯语彩虹

雨夜江南 发表于 2017-6-16 23:14
前几天在网上看到了有个Cool muscle闭环伺服电机 实际就是个42电机+编码器+控制器一体机 感觉很不错 今天 ...

8 h% R2 O9 Y: m这个性价比不错哦，貌似是5相的步进电机+编码器+驱动，你的是师父，我这个是徒弟，最近实在是太忙了，电子部分还没研究呢

兰的启

这小鸡鸡真的是德国产的?
0 A3 B8 M( W# g. ^0 w, {2 Z( \Z轴带的套管是塑料的？你再仔细找找，一定有个铁的，用油布裹着放在什么地方备用。

疯语彩虹

MahEric 发表于 2017-6-17 14:42
; Z0 G3 r4 |& D2 J+ w我有一台MF70人，以个人使用经验，先谈不上丝杆回差的问题。X轴上的那个铝合金的T槽，固定工件时，如果夹 ...

MF70 主要是小巧轻便，一只手提起来就走，电子部分弄好，滑台就换成thk的
% r9 s" w6 Z0 ?% @

疯语彩虹

兰的启 发表于 2017-6-17 17:03
( l4 a. j, w  j# E+ c/ v这小鸡鸡真的是德国产的?
. B* j4 ]2 A' ?: s6 jZ轴带的套管是塑料的？你再仔细找找，一定有个铁的，用油布裹着放在什么地方备用 ...

实话讲，的确是made in germany，但是真是一分钱一分货，这个东西到国内才卖2k零点，一个全新的THK滑台可能都要比这个贵了，所以这个小东东，算是这个价格里面的精品了，看过国产的西玛特，那玩意真的是搬不动。

疯语彩虹

雨夜江南 发表于 2017-6-16 23:14
7 [& s0 |! ?/ o) s  d$ }1 {前几天在网上看到了有个Cool muscle闭环伺服电机 实际就是个42电机+编码器+控制器一体机 感觉很不错 今天 ...

$ m; `  C% v. g% q大神哥，上点加工的作品，等我发作品估计要等很久，之后和你的对比对比

雨夜江南

前几天做个小零件，各种台阶。于是一气之下把步进电机换了，心想既然又开始折腾了，索性折腾到底吧。mf70的低成本低价格确实造就了很多不尽人意的地方，比如主轴电机功率小、3mm铣刀铣铝合金给进高了容易堵转（话说我已经烧过一个主轴电机了，proxxon新电机好像是不到600元一个 =。=！真是疯了）、夹头能力有限，超过3mm就望洋兴叹了，国内3mm以下的硬质合金刀能买到的种类1个巴掌数的过来。。。

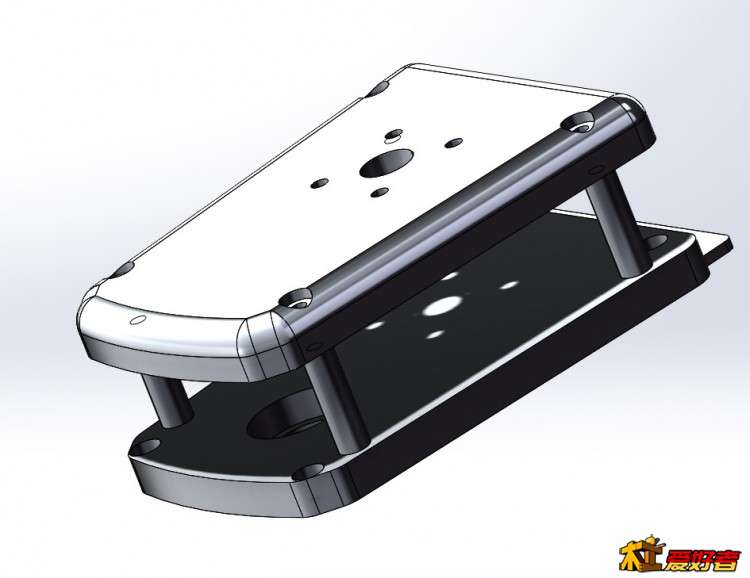

最新折腾的结果是，拆掉了原装电机，敲下了主轴，换了10MM柄的ER11夹头主轴，有效夹持能力达到了7mm（这里简单说明：ER11夹头比原装夹头短12.4mm，于是得到了Z轴+12.4mm行程的buff）。刀头大了，力量不足就成病入膏肓了，必须得治，继续画图，加工电机座，准备用同步轮来连接电机和主轴。电机买了蝎子牌HKIII 4025 1100Kv 电机，电调亚拓120A电调（不支持14s没关系 能支持到24V就ok了~我要的是便宜~），两张图纸正在加工中~等部件到全了我再来张全家福吧~主要是不善于写过程，大家将就看~ 本来有外罩的因为加工单位说不好加工要加钱 就给去掉了 直接用3D打印外罩算了 外招也不受力 3D打印经济实惠~
ps:感谢老板新给换了电脑 ThinkPad P50S 画图简直杠杠的顺滑

雨夜江南

其实这个破玩意估计就是给国外的小孩子上科技课摇着玩的，算来算去，买床子+改装+升级花的钱差不多能买得到FF500了=。=！所以给后来者提个醒，直接上FF500，别跟这小玩意较劲，跳了坑无比的深哇~

雨夜江南

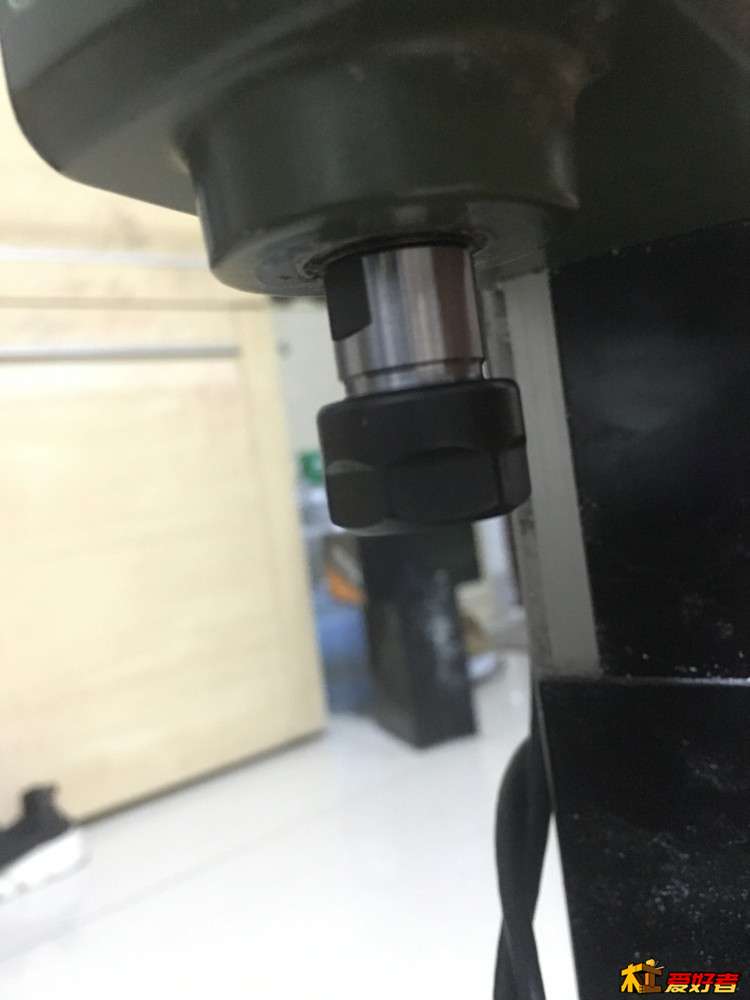

终极魔改来了！后有没有来者不知道~前无古人是确定的了~C10-ER11-150L主轴 截短了一些~

" A3 H% _( B) d6 s
/ |9 d! B5 h+ U5 q3 b9 Q% w
' t9 i9 B# Q. E( W- _( j2 _

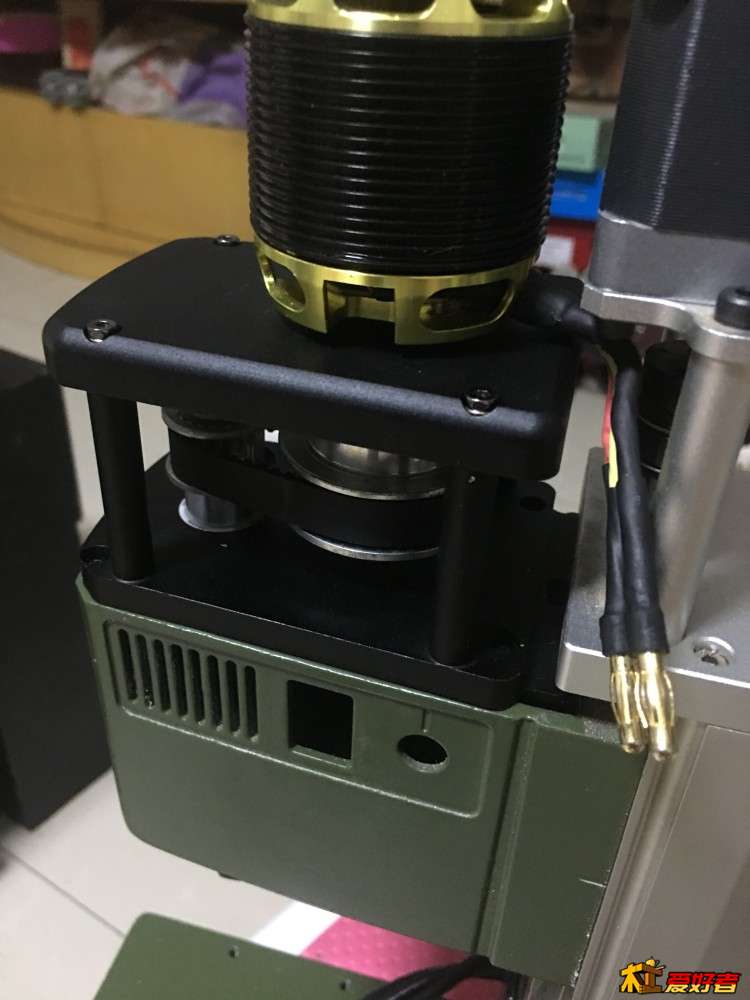

天蝎星4025三相电机~据说满载2200W！换7MM铣刀玩铝合金应该无任何压力~2：1同步轮~电机大轮，主轴小轮，加速款！目前等待电调中~

8 L6 L6 s  c$ ?3 j

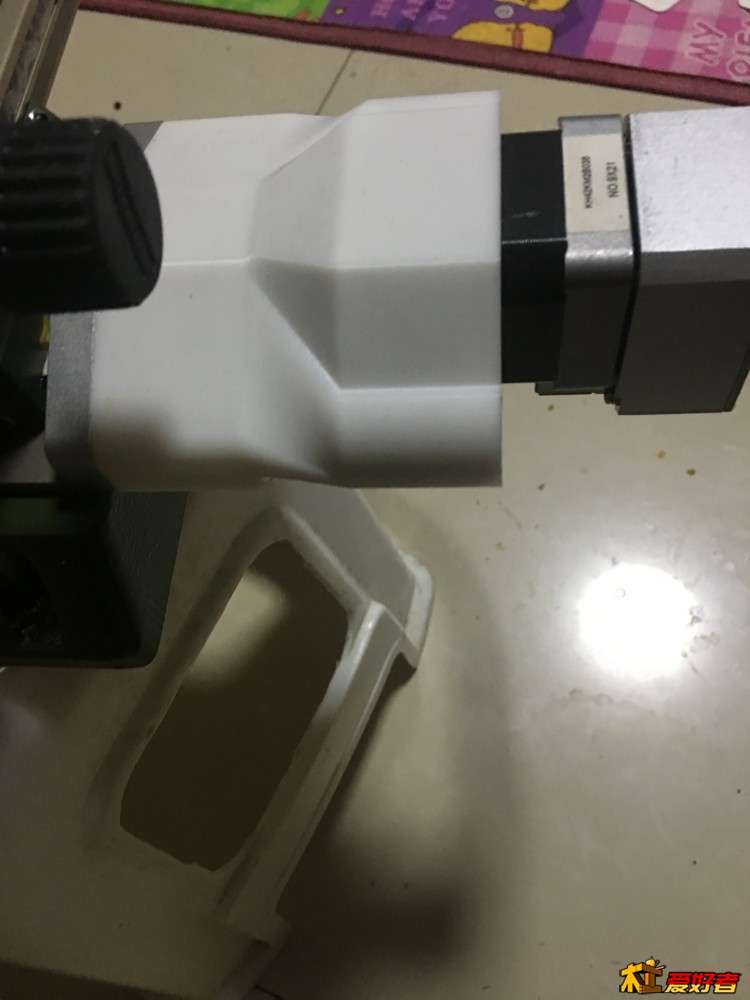

3D打印的X轴联轴器防尘罩 上部防尘罩和Y轴防尘罩正在打印中~

疯语彩虹

雨夜江南 发表于 2017-6-26 23:10
3 H8 s! D4 d" t0 A$ g6 C终极魔改来了！后有没有来者不知道~前无古人是确定的了~C10-ER11-150L主轴 截短了一些~

& f+ ?+ J2 u" q* r8 s厉害了，我的哥

rockliu

很不错，学习了。

leexuqing

楼主死了？
* s# G9 l* o: Y* L8 {

fhb75007

改的很好！
8 T6 w- c! |* }: x( y( cY轴有点小46mm雕 40x60牌子还要横着来
