% j8 E n4 e4 J s: }) b电路走线是我设计的，找人走的线，主要的我说下：9 a( {, @& z3 C+ L7 z4 {/ |

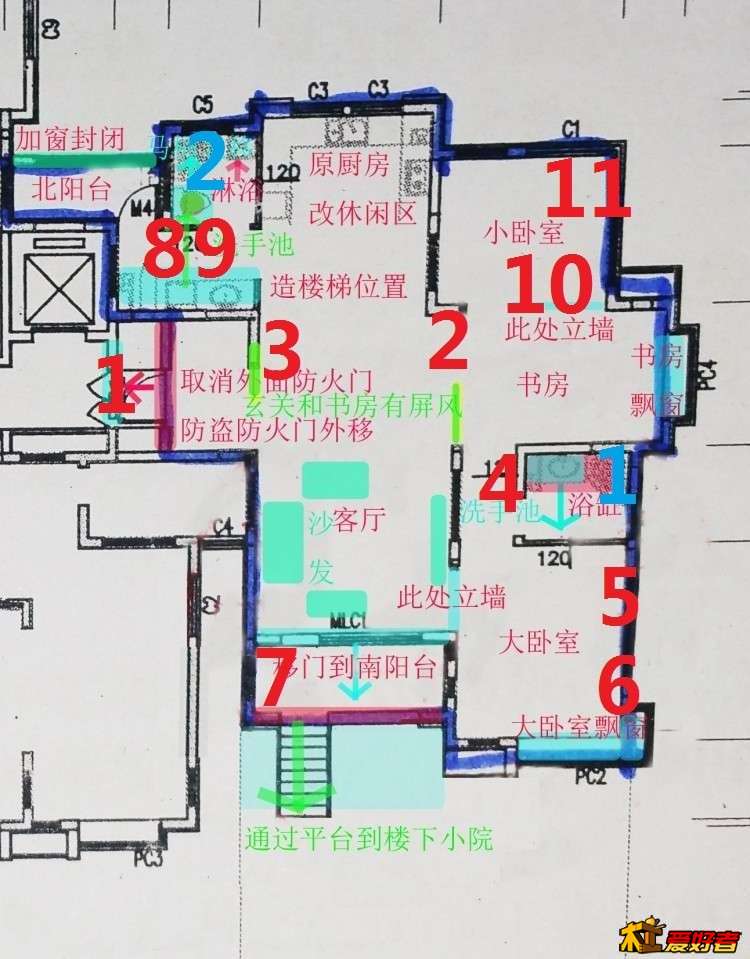

红标数字
, y* X. x2 R8 V7 n7 B, }0 M7 P2 ^: D8 D. [5 r( X
1、入户门进入，玄关处，进出门有红外感应灯带，开关设有大厅主灯（双控1）中厅主灯（双控1）、玄关筒灯单控（一般不开，有红外感应灯带）. p2 Y9 { u7 `0 a, X3 M
2、开关有大厅主灯（双控2）、中厅主灯（双控2）、书房和书房筒灯（单控）
# t4 I% X" o" d3 v- U3、开关有大厅筒和中厅筒灯（单控）、休闲区（单控）、楼梯灯（双控，楼梯处有红外感应灯）- i: r- ?6 |; J" i
4、大卧室进门后有红外感应筒灯，开关有大卧室主灯（三控1）、卧卫灯
U9 u2 i* E0 }8 Q5 J3 Z5、开关有卧室主灯（三控2）、卧室门顶的小灯（单控）、床头壁灯（单边单控）% Y ?; E. O1 S( T
6、开关有卧室主灯（三控3）、床头壁灯（单边单控）% |9 T9 W m% `' ^
7、院落照明灯开关（双控）、南阳台筒灯开关2灯（单控）和4灯（单控）
2 g3 b, Z+ d) j& W8、北阳台开关（照明和电动晾衣架一体，遥控控制）
; r$ i6 y" @5 x9、客卫灯开关
2 S, R! r: {. W+ @: p! H10、小卧主灯（双控1）$ ?5 t" H) z/ g! f
11、小卧主灯（双控2）
: e2 C, N% q" C
! Q: m5 S/ H- j2 \; ^9 C' D* C( e蓝色数字, d( e% U/ O: V, y. \. I2 P! q" x
1、浴霸照明排风加热开关, B! b" S. T G2 B
2、浴霸照明排风加热开关# |1 j+ U, M& C$ P0 [" Z
! y1 x8 S. w; x/ y! X
楼下开关位置参考楼上，大概一致。
