DIY窜动式砂柱机 成本不到200

[复制链接]
九流文化
发表于 2017-6-12 20:20:06 | 显示全部楼层

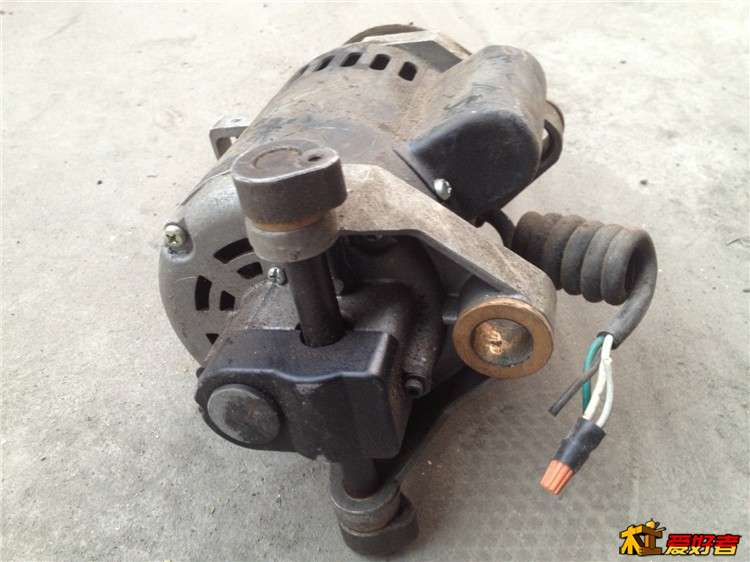

这个好像是X宝上二手的窜动砂电机图片，应该是涡轮蜗杆自传动的，我也大概画图研究过这个东西，也是打算用同步电机做窜动，那样可以不用窜动功能的时候能单独关掉。 TB2PeiOjFXXXXbuXpXXXXXXXXXX_!!459364780.jpg , F7 p8 Z. C: K" b& b2 ^
; m5 `. V: [* _, T( G9 V
回复 支持 反对

举报

jorack
 楼主| 发表于 2017-6-12 21:23:30 | 显示全部楼层
九流文化 发表于 2017-6-12 20:20 ( w3 R: x. x) G9 d
这个好像是X宝上二手的窜动砂电机图片，应该是涡轮蜗杆自传动的，我也大概画图研究过这个东西，也是打算用 ...

$ ?" D+ t/ x9 H& ]  H) I, Z哦 多谢你 明白了一点 我怎么说 他们的 体积那么小 原来是双出轴 但是他怎么变速的呢？' P6 ~2 C1 X& _. I0 m
回复 支持 反对

举报

601119582
发表于 2017-6-12 21:49:45 | 显示全部楼层
做的好，心灵手巧。给个小建议：[img]file:///C:\Users\Administrator\AppData\Roaming\Tencent\Users\601119582\QQ\WinTemp\RichOle\AJG81%A[Y~~2R)ZWVX3JI{4.png[/img] AJG81%A[Y~~2R)ZWVX3JI{4.png 把轮子拿掉，长40mm左右，宽15mm的铁片（厚度自己掌握）两头打孔，一头固定那个拿掉的轮子的原孔，另一头固定主电机底座。效果能好点
回复 支持 反对

举报

601119582
发表于 2017-6-12 22:01:47 | 显示全部楼层
7237658 发表于 2017-6-11 21:39  v, c; y6 g9 F1 e  o
这个电机不错，求去废品站再拆两个邮我

4 g! J# j# O2 G% E收个旧麻将机，里面减速电机6-7个。% s; g% r# f0 x: K% v8 z
回复 支持 反对

举报

jorack
 楼主| 发表于 2017-6-12 22:04:55 | 显示全部楼层
601119582 发表于 2017-6-12 22:01 7 B$ ]% s( U5 k: d
收个旧麻将机，里面减速电机6-7个。

% ?- d3 z# Y& j捡到过 大多是110v的电压 不适用4 z3 [# r; w' A- v: i* F
回复 支持 反对

举报

Chihuo2098
发表于 2017-6-13 06:38:51 | 显示全部楼层
本帖最后由 Chihuo2098 于 2017-6-13 06:45 编辑
7 F+ M/ a. c" z2 m
jorack 发表于 2017-6-12 21:23
7 _4 v( \  ?' g( N+ k哦 多谢你 明白了一点 我怎么说 他们的 体积那么小 原来是双出轴 但是他怎么变速的呢？
. s# A3 d6 v) h! E" t- O- ^

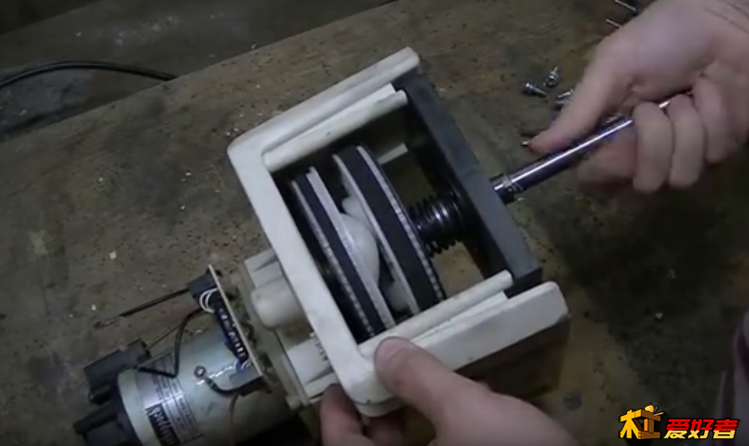

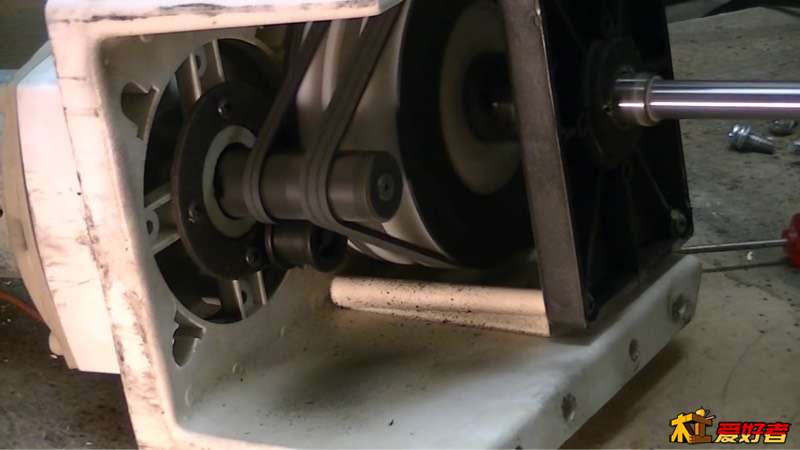

成品的既不是你这种偏心轮也不是蜗轮蜗杆，一个电机带俩大小不同的皮带轮，转速不同上面那个轮子被底下的推着上下动（弹簧配合）3 n  f0 L  `" h1 P
捕获2.PNG 3 @) i' l6 H3 k+ y2 |& T7 M# |& I
https://www.youtube.com/watch?v=wcMSJ2uWztA2 M& R! y4 b5 z# W, N' ]

  ]+ c+ q- @( n& s# O; A自己做还是蜗轮蜗杆配合偏心轮吧，比单独偏心理论优势就是一个电机就搞定了0 B2 q* E3 i( Q, f0 t
3 |( U1 Q3 u% e, @/ {
回复 支持 反对

举报

jorack
 楼主| 发表于 2017-6-13 07:54:19 | 显示全部楼层
Chihuo2098 发表于 2017-6-13 06:38 $ b. G8 n; r# b
成品的既不是你这种偏心轮也不是蜗轮蜗杆，一个电机带俩大小不同的皮带轮，转速不同上面那个轮子被底下的 ...

$ K, f: t. S$ n. s  L( O原来是两个凹凸轮我之前有想到过，谢谢我爬墙出去再仔细看看/ j% }1 c$ }+ }( u5 e& z
回复 支持 反对

举报

jorack
 楼主| 发表于 2017-6-13 08:06:20 | 显示全部楼层

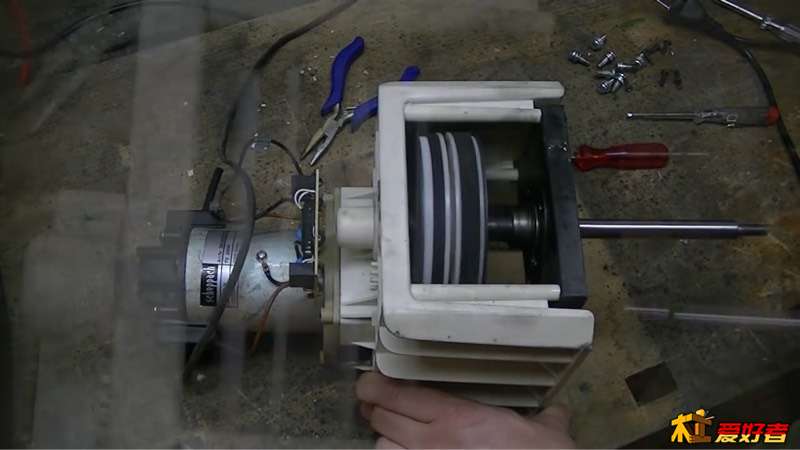

太复杂了 配件弄不来
) k2 Y5 |: B% c+ g9 f# Z% k 080618qilmrb3858833fy3.jpg   X- K" _, Z2 y/ G9 R; d/ j
1 |. p! R/ Z  `
回复 支持 反对

举报

7237658
发表于 2017-6-14 22:59:13 | 显示全部楼层
601119582 发表于 2017-6-12 22:015 c3 Y* k/ ^' Y+ E
收个旧麻将机，里面减速电机6-7个。

8 r% V8 n" x& {: F9 o' A麻将机功率很小，5-25W左右吧，而且110V的很烦，不好找电源
# T8 Z( r9 d( s5 u: N, ~' z0 }
回复 支持 反对

举报

601119582
发表于 2017-6-15 12:29:11 | 显示全部楼层
7237658 发表于 2017-6-14 22:592 a8 ]3 ~0 [3 l/ N6 d) l& y) ]
麻将机功率很小，5-25W左右吧，而且110V的很烦，不好找电源

, @3 m5 y' K; k0 ^. }$ \麻将机减速电机220V。1.5vf启动电容，瓦数小，但是做上下窜动够用了。: e1 O; X( D: d) ]3 w& }6 O
回复 支持 反对

举报

601119582
发表于 2017-6-15 12:45:19 | 显示全部楼层
本帖最后由 601119582 于 2017-6-15 12:46 编辑
, F* {& z2 {$ m1 n' i5 d" h$ B
7237658 发表于 2017-6-14 22:59( z, V1 `+ C  K
麻将机功率很小，5-25W左右吧，而且110V的很烦，不好找电源

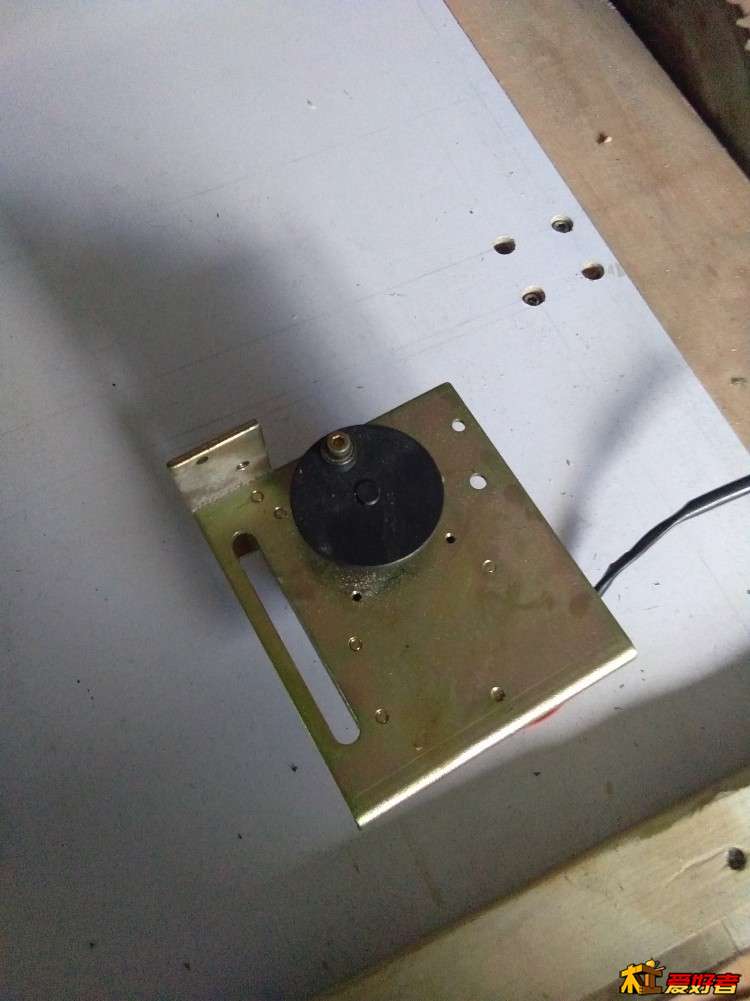

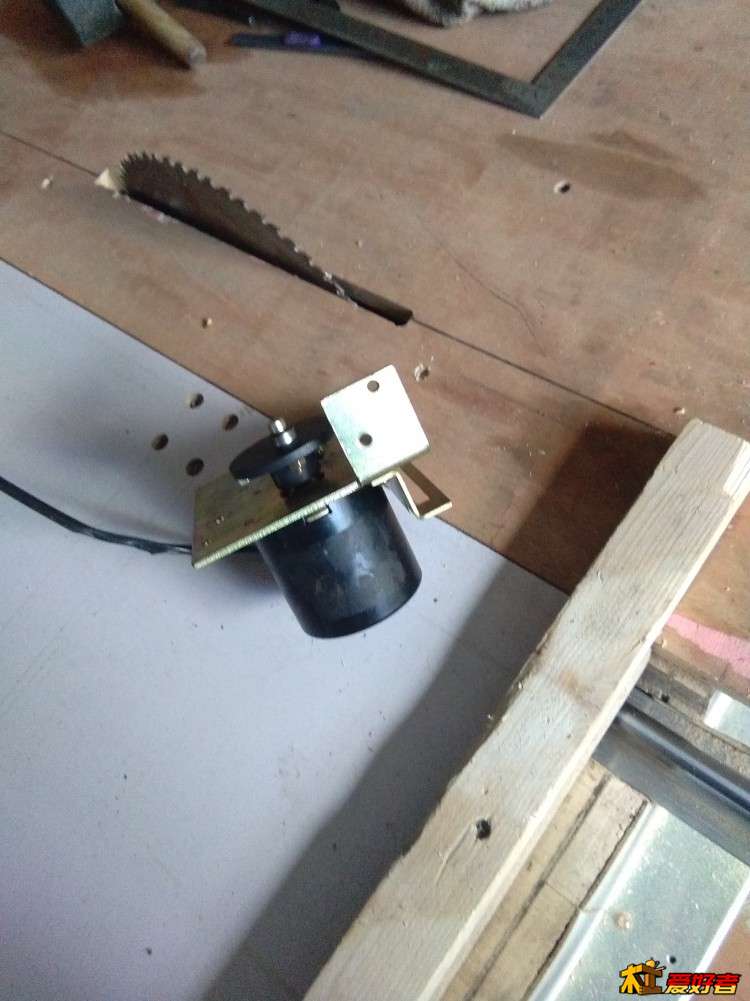

/ \" C3 w# @+ ^: U( C! @5 K IMG_20170417_130607.jpg IMG_20170417_130547.jpg QQ图片20170615124504.png 1 m1 O- ^& K  v

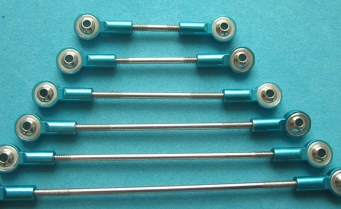

这个减速电机就是麻将机里的，配一个球头连杆就是完美的上下窜动机构。电机220V，1.5vf启动电容，25转1 {. H/ e) {" H, E. H0 z; d6 n
回复 支持 反对

举报

7237658
发表于 2017-6-15 13:30:01 | 显示全部楼层
601119582 发表于 2017-6-15 12:456 q! z6 u0 c$ U1 d
这个减速电机就是麻将机里的，配一个球头连杆就是完美的上下窜动机构。电机220V，1.5vf启动电容，25转  L7 b0 G+ u& E% @& H$ h( D, |
...

- m1 O1 \2 o5 i6 i: {8 o8 R我是看中了他那个电机，好像可以做主轴用，功率大，体积小
回复 支持 反对

举报

淮河西路
发表于 2017-6-16 10:20:06 | 显示全部楼层
电工木工都耍得开，佩服
回复 支持 反对

举报

之前一样
发表于 2017-6-18 09:27:57 | 显示全部楼层
回复 支持 反对
