[其它] 废品站收了个直流电机,求电子高手帮忙看看怎么才能运转

[复制链接]
 楼主| 发表于 2017-6-6 14:26:38 | 显示全部楼层
同庆 发表于 2017-6-5 23:43  K2 i/ P! {" k8 F
拆开看看,有没有定子绕组?有没有电刷?

" U0 b( g- D3 U, R! ~不用拆开,外面就可以看到,有没有定子绕组或者有没有碳刷都不重要,重要的是都需要直流电驱动,怎么才能从电路板上得到直流电。
- v) p9 g7 u1 y4 z9 N6 D% [
回复 支持 反对

使用道具 举报

发表于 2017-6-6 14:36:48 | 显示全部楼层
本帖最后由 zyxj 于 2017-6-6 14:50 编辑
' X2 }2 w( ]3 k0 a0 P5 Q6 I  U7 G, Z$ b/ c4 c$ F2 o8 g  n' S
把那个驱动 带上 ,驱动得不少钱哦,再买驱动就不如买其他电机了。要不把那个驱动买来 ,给我吧,我给钱。不过这个板子坏了。如果你搞不了这块板子,就不要要电机了。把板子捡来 给我吧。等你哦!呵呵,有点打劫的味道,不过,建议你不要买电机。
回复 支持 反对

使用道具 举报

发表于 2017-6-6 14:46:16 | 显示全部楼层
九流文化 发表于 2017-6-6 06:23 % Q9 T! d8 u7 ?4 y
差的东西还多,上面本来是有测速装置的,显示屏没有什么用,控制无非就是接通或者断开,现在就是不要别的 ...

% C  R/ H% |# A& V3 x6 `知道差的东西还多就好。
# c9 W9 Z/ l6 B
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-6-6 15:04:36 | 显示全部楼层
远泰69 发表于 2017-6-6 00:26- Z, g! t2 ~3 u) M3 P6 f
这电机,你用快铁片放电机外壳上试试,吸铁是永磁直流电机,电路板你目测桥式整流管有二线是连接边上的接线 ...
( A6 ]6 I, V" w# u6 ]# G/ U
电机是永磁直流电机,有刷的,桥式整流的前后都有不少元件,知道怎么接进出线,不知道怎么控制。3 q7 e  t% l! @! \
回复 支持 反对

使用道具 举报

发表于 2017-6-6 18:29:14 | 显示全部楼层
这个电机是两根线的有刷,通直流电就能转,不需要什么控制板。
9 S. }* v) @- y" y最简单的是220V加个整流桥,直接接电机,此时转速可能比额定的高;, S3 n" p0 B3 G' x
如果嫌太快,可以用自耦变压器调压+整流桥;
6 m+ r' t8 ^9 K! l6 G也可以用可控硅调速板
回复 支持 反对

使用道具 举报

发表于 2017-6-6 22:48:20 | 显示全部楼层
九流文化 发表于 2017-6-6 06:26
$ e* X& J% Z% i4 ]不用拆开,外面就可以看到,有没有定子绕组或者有没有碳刷都不重要,重要的是都需要直流电驱动,怎么才能 ...

& g( v; O4 |& F9 r" T; I# X% w: O7 j只不是想了解一下是不是恒磁电机。数一数转子换向器片数。; n  I( n2 u" G5 }' T
回复 支持 反对

使用道具 举报

发表于 2017-6-7 00:32:48 | 显示全部楼层
九流文化 发表于 2017-6-6 15:04
% x0 U- A: [- V, Y, g' l/ D7 a4 Y6 Q电机是永磁直流电机,有刷的,桥式整流的前后都有不少元件,知道怎么接进出线,不知道怎么控制。
& J& g8 z; h* p5 b& V+ i- J

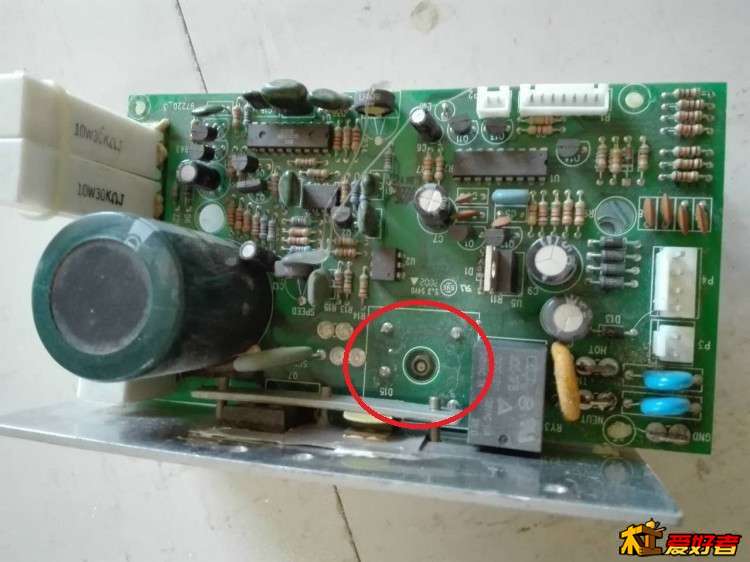

桥式整流四个脚,其中两脚是接边上插脚的,这就进电源,永磁式直流电机,有三个脚接电位器,二脚接电机8 c% t# R' ^6 ^. n0 M
回复 支持 反对

使用道具 举报

发表于 2019-1-31 14:59:11 来自手机 | 显示全部楼层
买一个交流调压模块220V输入,0-* M- O0 h' Y+ D
220V输出,调压模块交流输出跨过继电器(控制板控制的)直接接到桥堆上,把场效应管(应该是直流调压的)短掉,电机线的接法不变。你没有上控板,控制不了继电器和场效应管,所以把它俩都短掉,调压用交流,如果不加交流调压,直接220交流输入,直流会达到300多。
回复 支持 反对

使用道具 举报

发表于 2019-2-1 14:34:19 来自手机 | 显示全部楼层
看来是个很难的问题呢?
