saemonz 发表于 2017-6-6 09:36
我本来也想DIY图纸都买了，看到这个合适就买了，模版直榫我是自己做的，我建议自己做先做直榫模版验证2:1 ...

- U0 z/ X3 [! {# p" ?7 b5 F/ h% Q好的，谢谢指点

saemonz

Hyfvju 发表于 2017-6-6 08:57
你好。我一个朋友现在想自己造一个这东西，铝加工件是我帮他设计的，现在大体上图纸已经好了，我一直在考虑 ...

0 J5 [! H  z! U! ~$ l  ?1 a哪个铝板？
, g/ J$ ]0 X- O( n% X+ K! X- a- q

数码家园

saemonz 发表于 2017-6-6 09:41
看照片你这是直榫模版，这个开直榫没问题吗？符合2:1比例吗？如果可以代表机器没问题，燕尾模版是这样的 ...

4 y+ b* v- Z1 r我这个是开燕尾母隼的，你这个模板是不是公隼母隼都在一起了？

saemonz

数码家园 发表于 2017-6-6 09:42
* K& d& v5 Z% Y4 l. E+ g) T3 w好的，谢谢指点

) w# O5 Z( F6 j* i不客气，我自己做的直榫模版完全符合2:1，我是24cm开一个槽，用12的刀就隔一个槽开一刀，用6的刀就每个槽开一刀，基本严丝合缝

saemonz

数码家园 发表于 2017-6-6 09:45
我这个是开燕尾母隼的，你这个模板是不是公隼母隼都在一起了？

必须这样做，开公榫用直线，开母榫用v线，这样就不需要你对线了，v线通过模版上下调可以严丝合缝，向上是紧，向下是松

Hyfvju

saemonz 发表于 2017-6-6 09:42
哪个铝板？

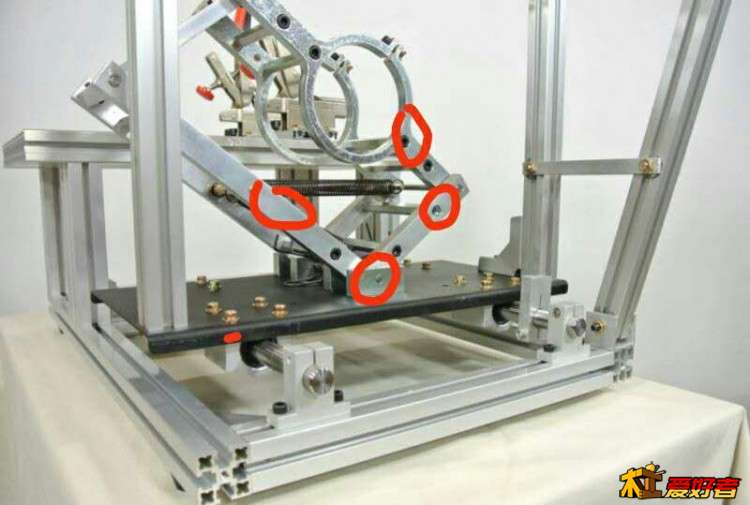

我画圈的这几块板
4 c8 I: \8 A* M7 T

saemonz

Hyfvju 发表于 2017-6-6 09:49
我画圈的这几块板

没看见图呀？你在哪里画圈了

saemonz

Hyfvju 发表于 2017-6-6 09:49
; [& ~2 x9 {8 S我画圈的这几块板

看见了，晚上给你测量一下
7 x) {0 i; h+ l% s2 G9 k/ C

Hyfvju

saemonz 发表于 2017-6-6 09:51
看见了，晚上给你测量一下

好的，谢谢了。我这边弄好了把图分享给你

数码家园

saemonz 发表于 2017-6-6 09:48
必须这样做，开公榫用直线，开母榫用v线，这样就不需要你对线了，v线通过模版上下调可以严丝合缝，向上是 ...

. x8 F- s" ^2 v: \7 q非常感谢！
1 W4 |/ u5 s4 m6 d% }; I/ M3 y1 R我做的是按之前看别人分开做的，确实不方便还废料，你这个不错，找到合适的板再继续做。
* v5 h& n$ ]9 D8 J1 C4 z+ M再次谢谢指点！！！
+ x8 G- x& R7 ?

喜马拉

多好的木友啊，交流和谐，，，严丝合缝哈

saemonz

数码家园 发表于 2017-6-6 10:28
非常感谢！
0 H) q% w) M5 Z- b* J我做的是按之前看别人分开做的，确实不方便还废料，你这个不错，找到合适的板再继续做。
再 ...

/ S# V4 z9 \9 `5 Q+ X/ n* Z: n按2：1比例做，先在板子上画出燕尾榫，包括公母，然后放大到模版，考虑导向杆尺寸
. L9 ?$ s/ V/ ]4 R6 E

saemonz

数码家园 发表于 2017-6-6 10:28
非常感谢！
! w7 U% n6 Z* T# n! k- t3 ?4 u/ M我做的是按之前看别人分开做的，确实不方便还废料，你这个不错，找到合适的板再继续做。
3 t2 l% ]' Q0 V8 D0 h$ k再 ...

4 F/ t! o% O/ a还有个简单办法去某宝买个模版
