看到有朋友发180改数我也来发一个我的断断续续改了3年至今没完成了

cherami · 发表于 2017-6-4 18:50:38

本帖最后由 cherami 于 2017-6-4 19:09 编辑

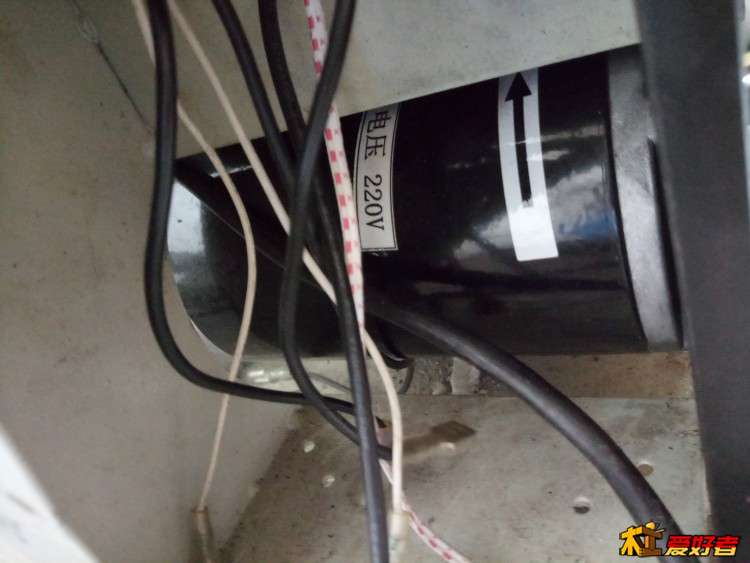

主轴电机600W直流这电机输出轴太细10mm张紧轮收得比较紧上次超速旋转3500/min 直接断轴好在卖机器的老板不错付了来回邮费给换了一个

cherami · 发表于 2017-6-4 18:55:50

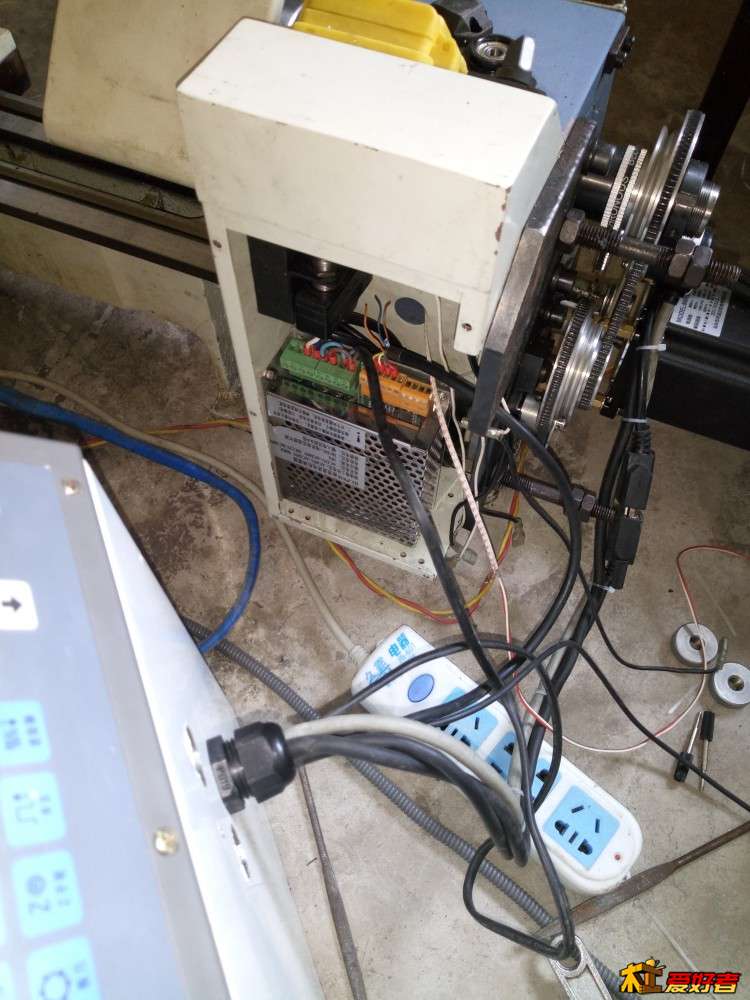

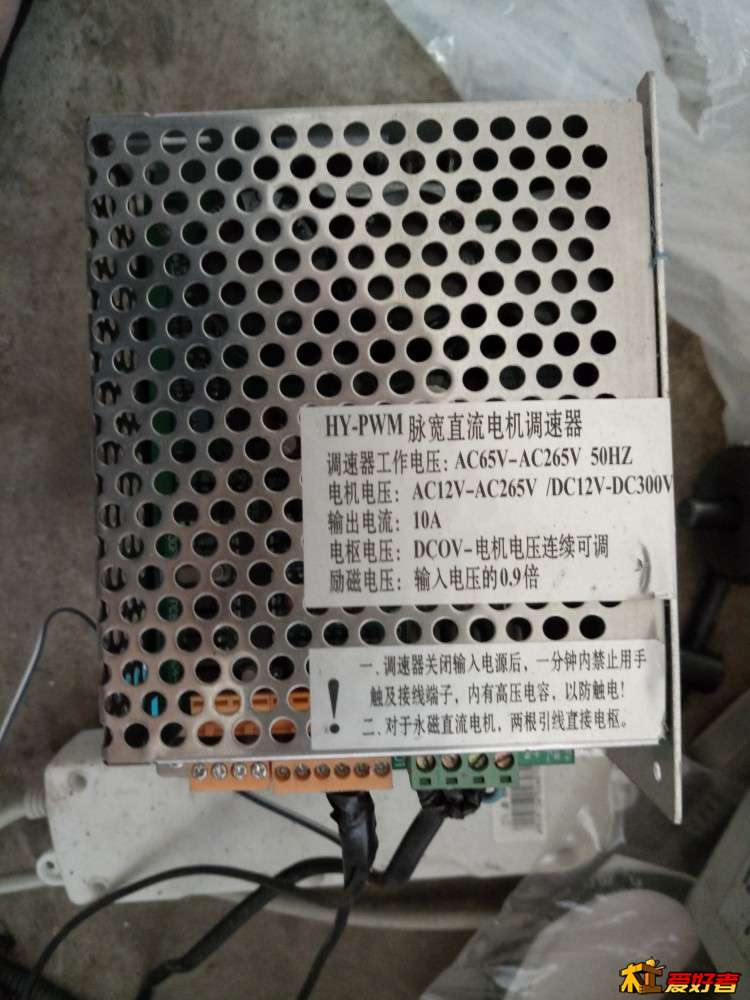

220V 10A直流电源带0-5 0-10模拟量正反转 mach3或者支持模拟量控制器接口的主轴可用

cherami · 发表于 2017-6-4 19:06:20

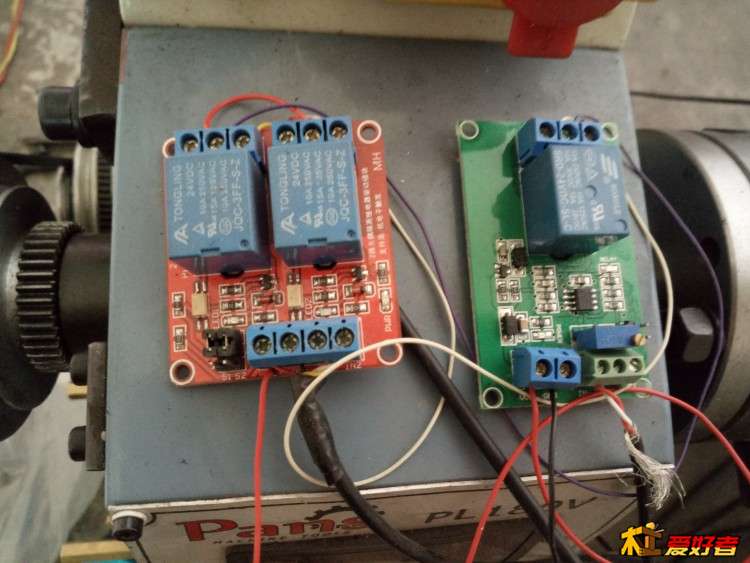

由于数控系统和主轴电源上的起停方式不大一样就用这两种继电器模块来转换完成红色的是正反转控制（高低电平信号控制）绿色的是控制停止和启动（电压信号控制）

cherami · 发表于 2017-6-8 23:05:31

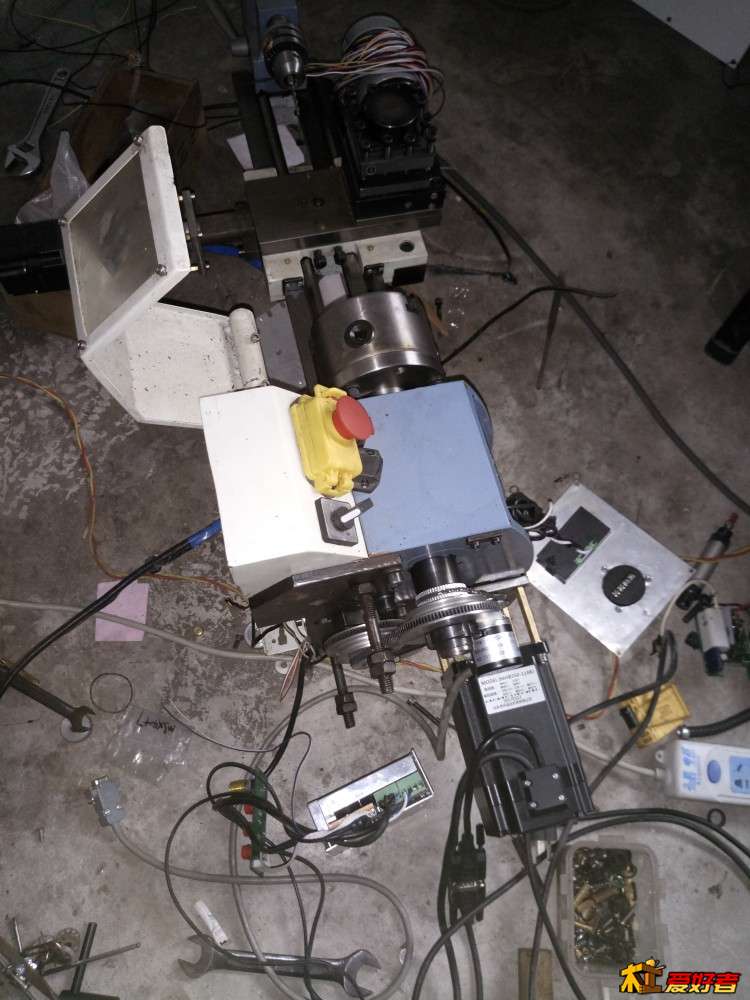

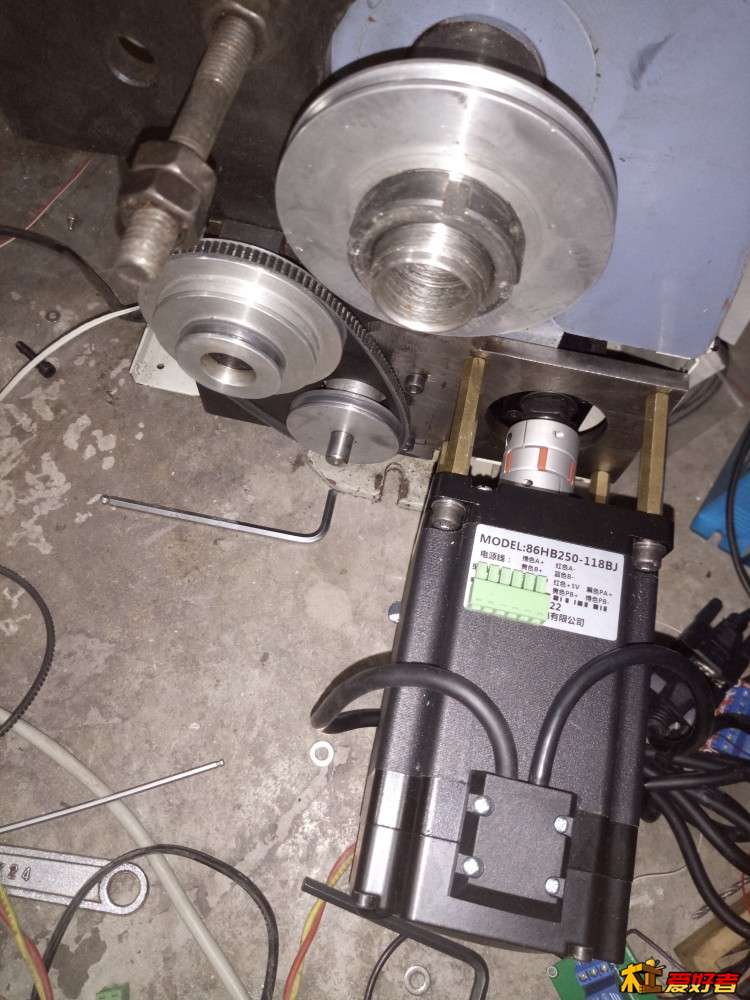

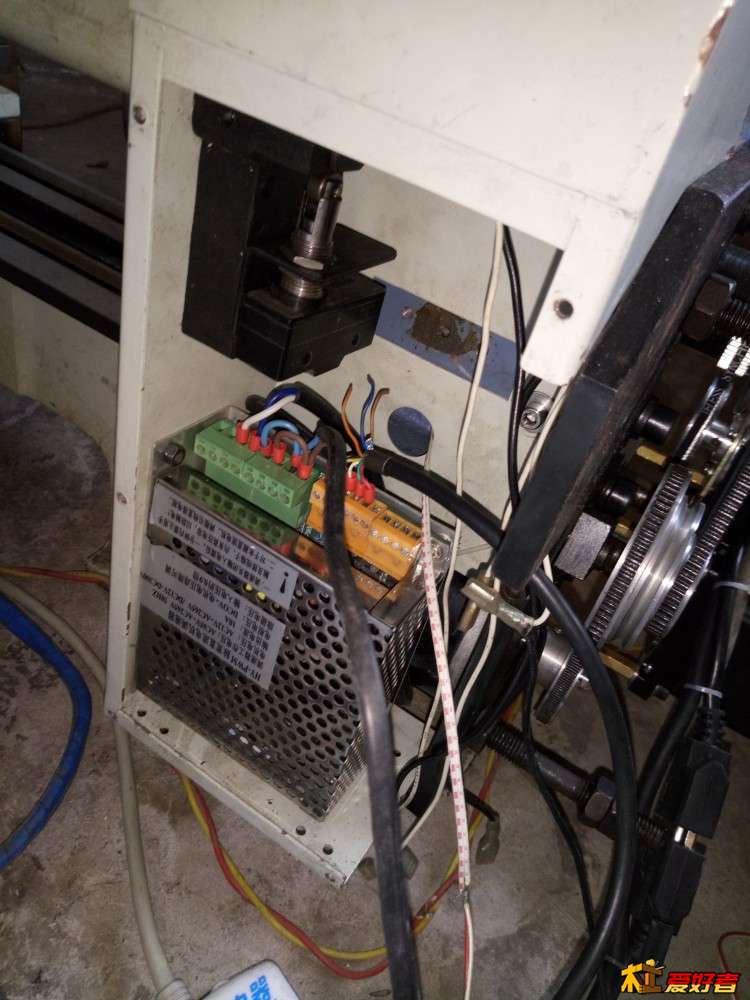

今天有空把Z轴电机安装好了

goosehawk · 发表于 2017-6-9 13:49:44

楼主，你x轴的滚珠丝杠用多大的，我觉得至少1002的吧，但是1002的螺母太大，装不到滑板下头，你是怎么解决的，拍个图看看，我也想改，就是这个地方没想好

ahyj8888 · 发表于 2017-6-9 17:19:34

感谢分享

cherami · 发表于 2017-6-10 11:19:09

goosehawk 发表于 2017-6-9 13:49
7 D1 O& N1 [2 ]0 [) U/ ]楼主，你x轴的滚珠丝杠用多大的，我觉得至少1002的吧，但是1002的螺母太大，装不到滑板下头，你是怎么解决 ...

用0801或者0802 把法兰去掉焊接一个方形连接座中托板丝杆槽宽21 深17 0801 0802 螺母不算法兰直径是14

cherami · 发表于 2017-6-10 14:00:06

本帖最后由 cherami 于 2017-6-10 14:03 编辑

Z轴测试

cherami · 发表于 2017-6-10 18:35:29

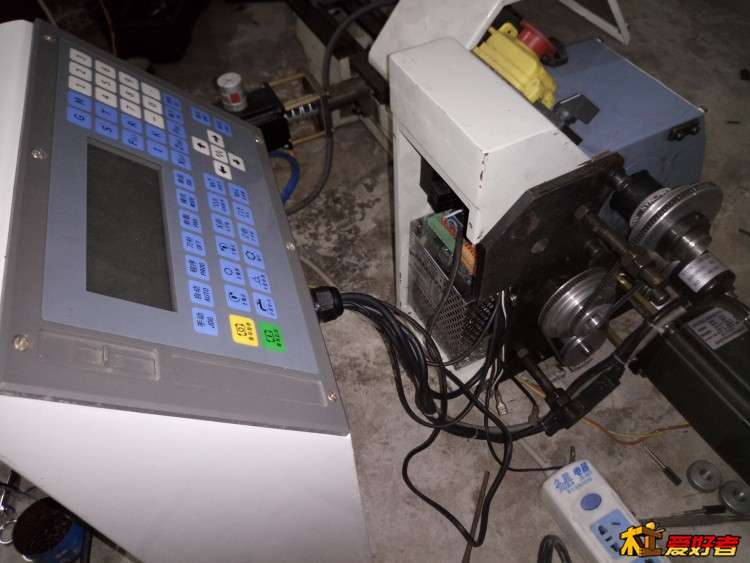

手轮测试

goosehawk · 发表于 2017-6-14 20:33:22

cherami 发表于 2017-6-10 11:19
8 g u0 ^. M( F9 b( @0 ~: D }用0801或者0802 把法兰去掉焊接一个方形连接座中托板丝杆槽宽21 深17 0801 0802 螺母不算法兰直径是14
% ?% r" R7 P, i ...

明白了，谢谢。

ahyj8888 · 发表于 2017-6-16 11:18:07

感谢分享

cherami · 发表于 2017-6-30 23:38:49

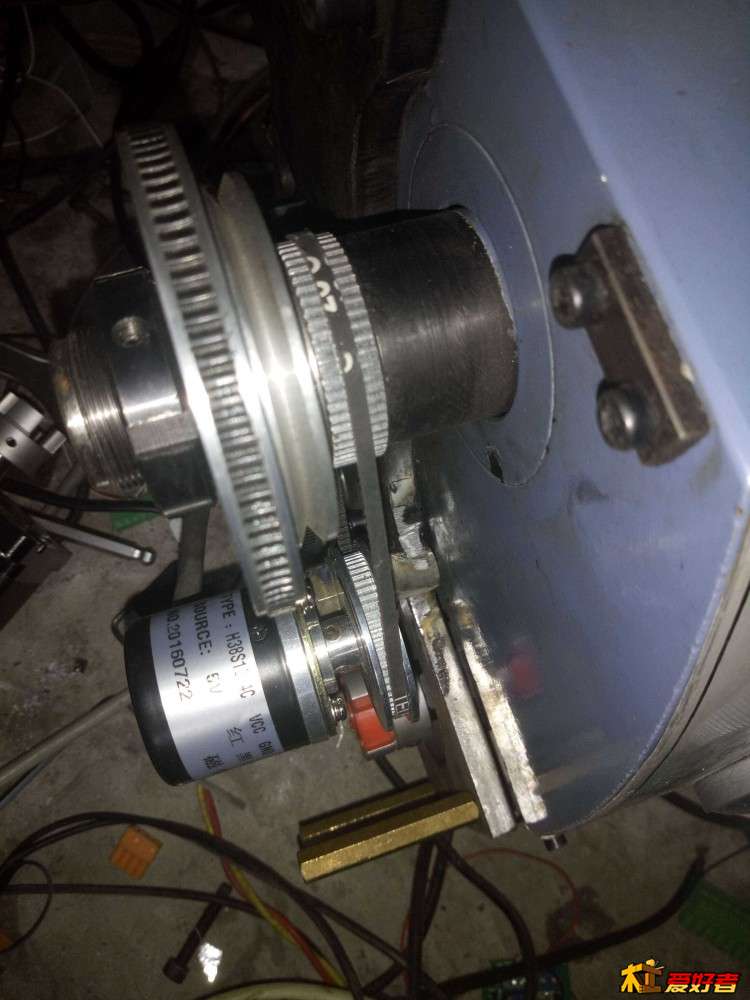

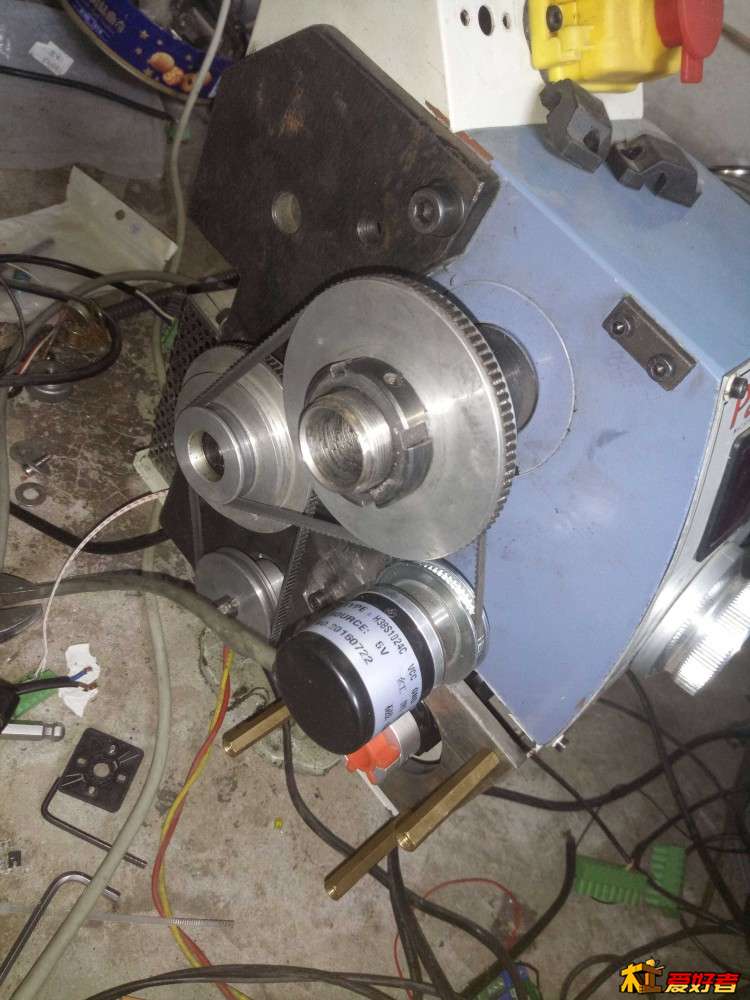

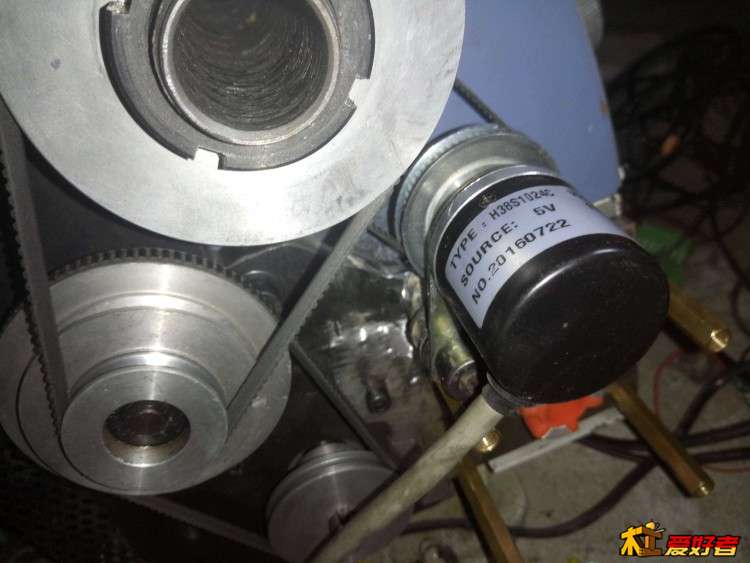

嘿嘿编码器安装完成

科林卫浴 · 发表于 2017-7-1 06:31:24

又ー个金工高手

cherami · 发表于 2017-7-4 22:12:58

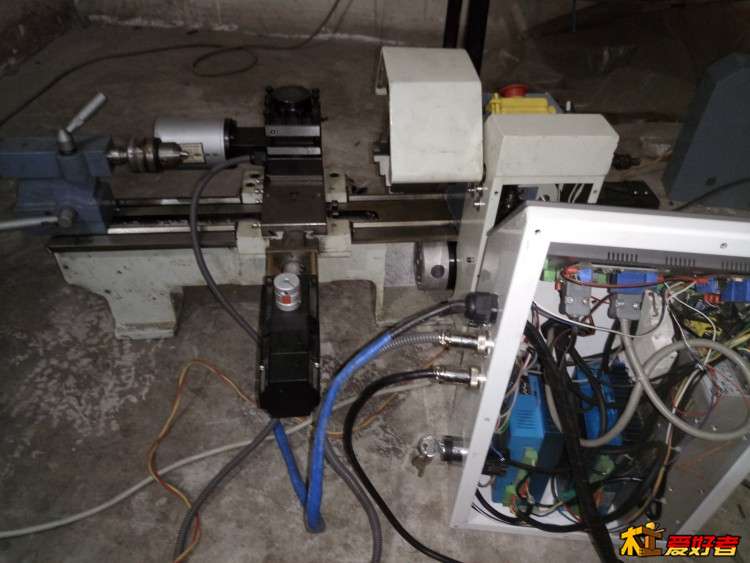

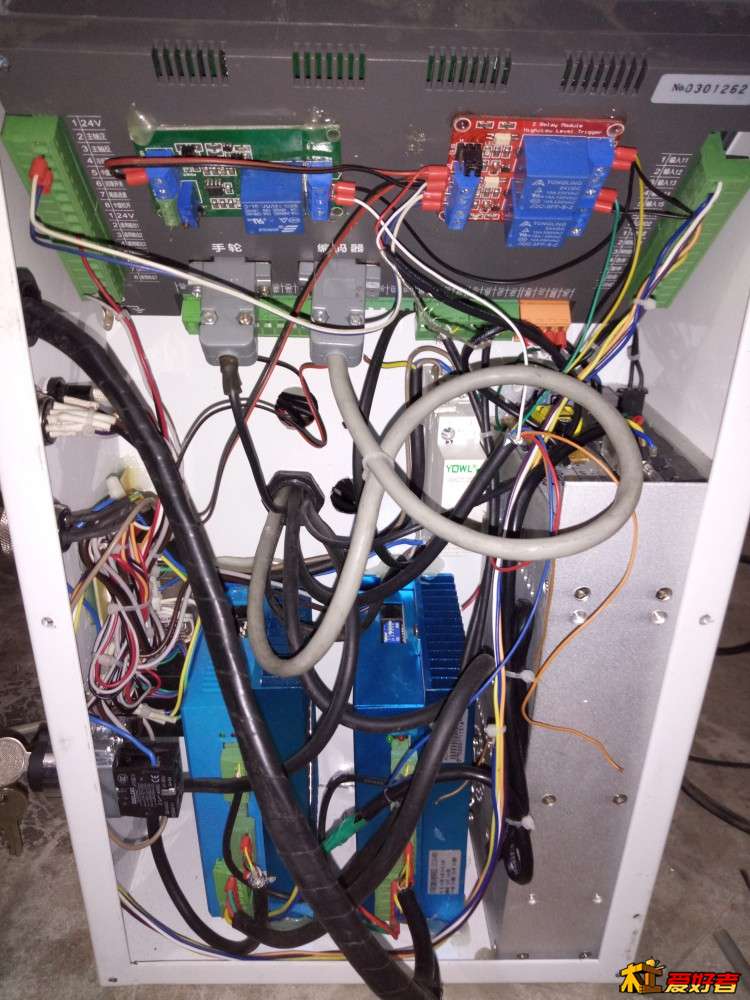

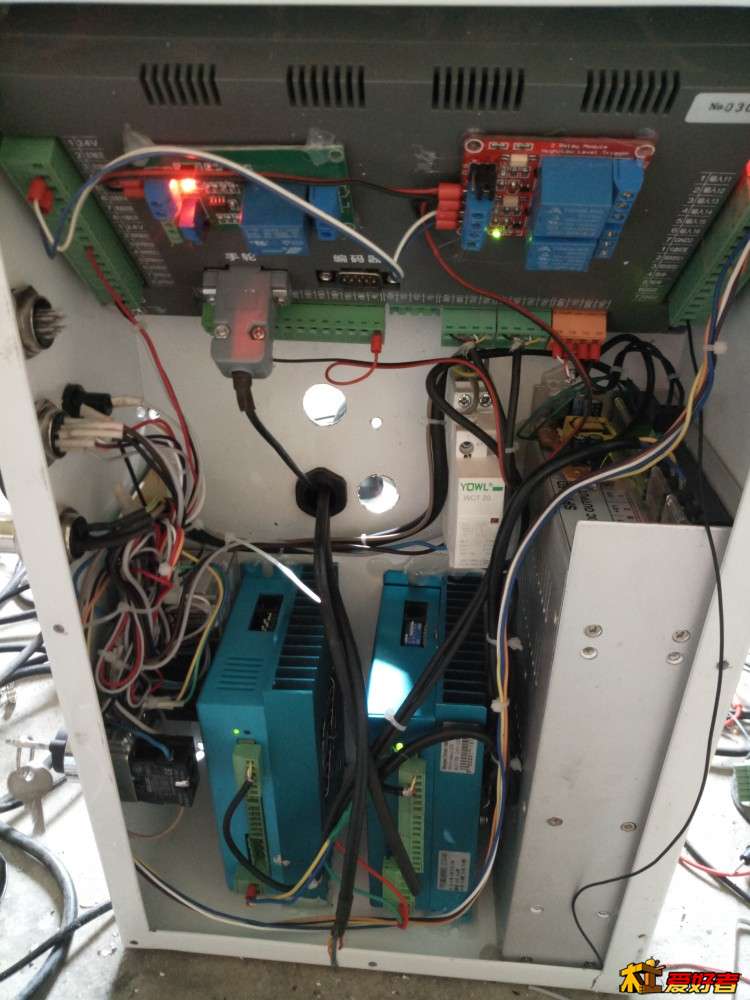

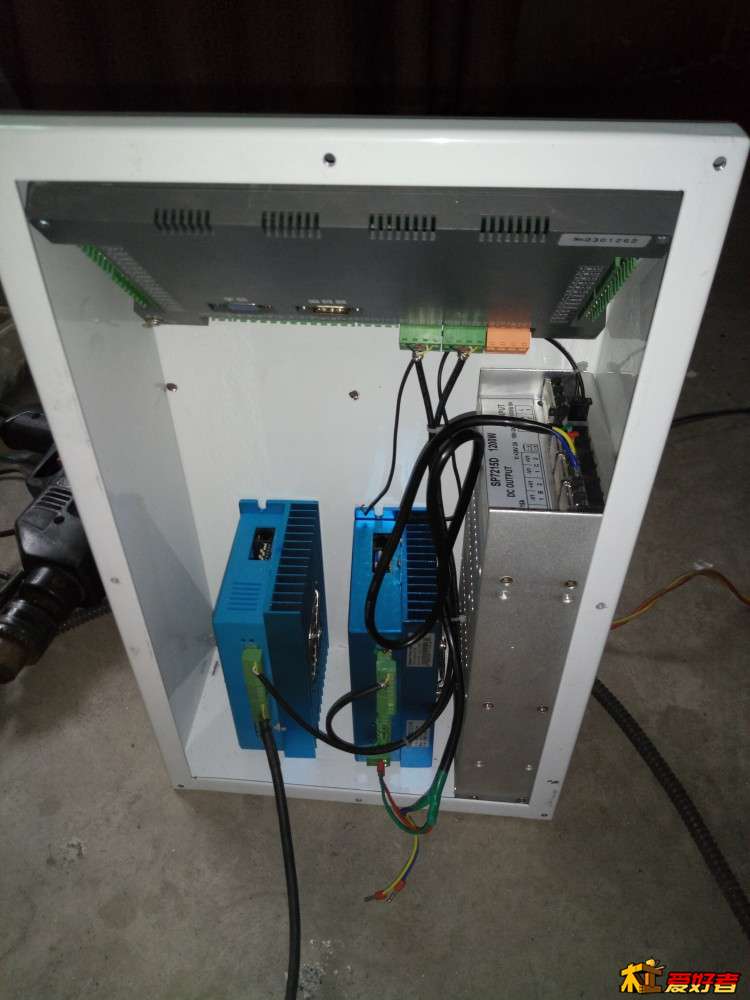

电箱做好啦有点拥挤线也挺乱的哈哈

cherami · 发表于 2017-7-4 22:22:49

电动刀架测试
