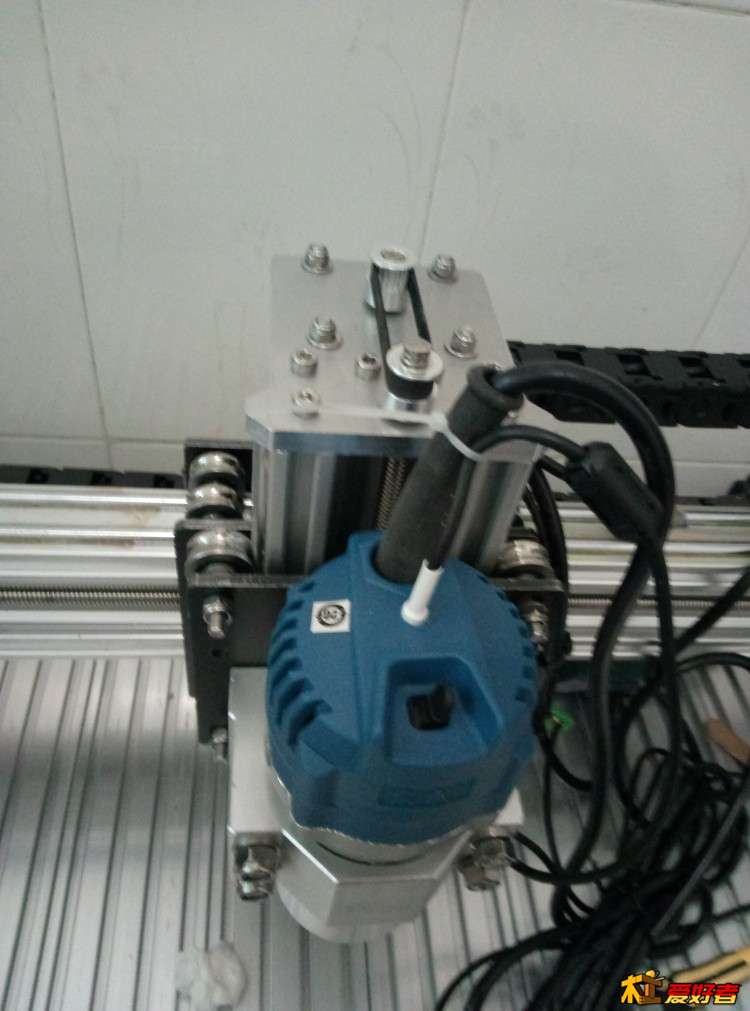

修边机改恒功伺服电主轴

yanggong · 发表于 2017-5-25 19:18:31

大灰狼dhl 发表于 2017-5-24 22:14, t- `* ~! ]6 C+ C: L
楼主厉害！！！以前学过一些模电，最佩服的就是能软硬兼施的单片机牛人！

过奖了

yanggong · 发表于 2017-5-25 20:00:30

吃完晚饭继续更。接下来开始上机调试，先秀一样自己做的5050雕刻机，滑轨版的精度不是很高，刚性也差了点。电控部分本来是自己做的USBCNC，说到USBCNC这里插一下自己的看法。本来看到他那官网上写的开源的而且还有参考电路图，就照着自己做了一个，为此还特意花了100块买了一个MICROCHIP的PicKit3烧录器，很快就搞定了。平时不开主轴时一点问题都没有，一开主轴立刻停机，软件也死掉。很多木友都认为USB传输不够稳定，其实USB在控制传输模式下是很稳定的，数据帧都是带CRC5校验的。出现这种情况显然是开发者对DIY开源版本做的内部限制，所以就出现了很多木友都说的USBCNC不稳定的缘故了。没办了，临时用ARDUINO装个GRBL凑合着用吧，反正暂时不玩A轴，以后看情况换MACH3吧。

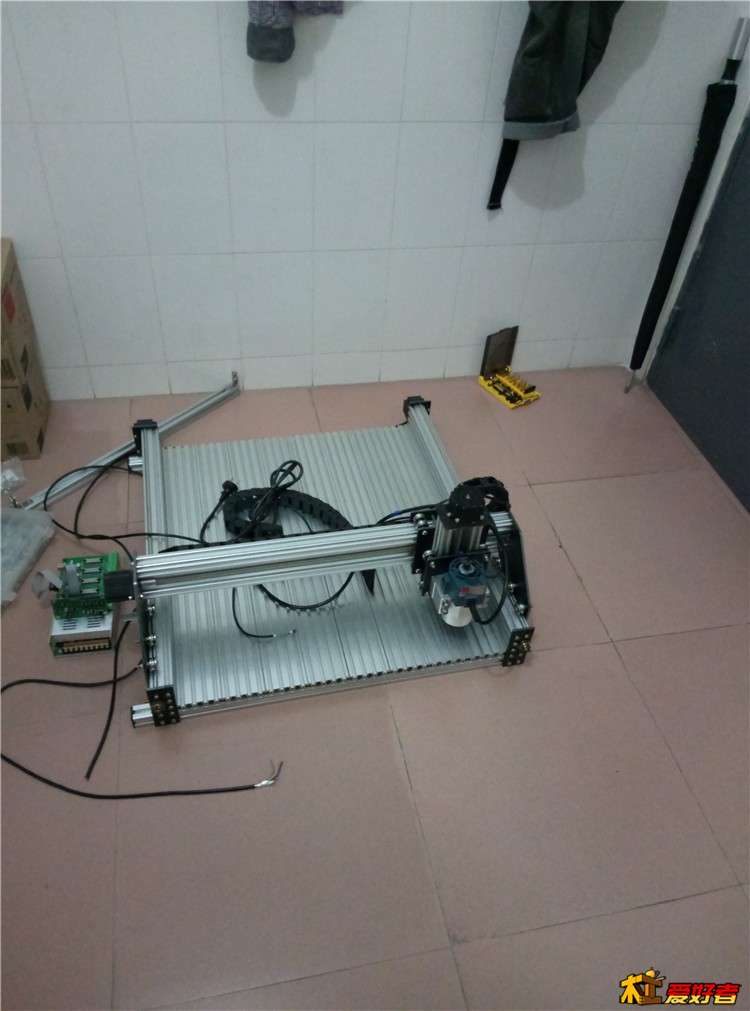

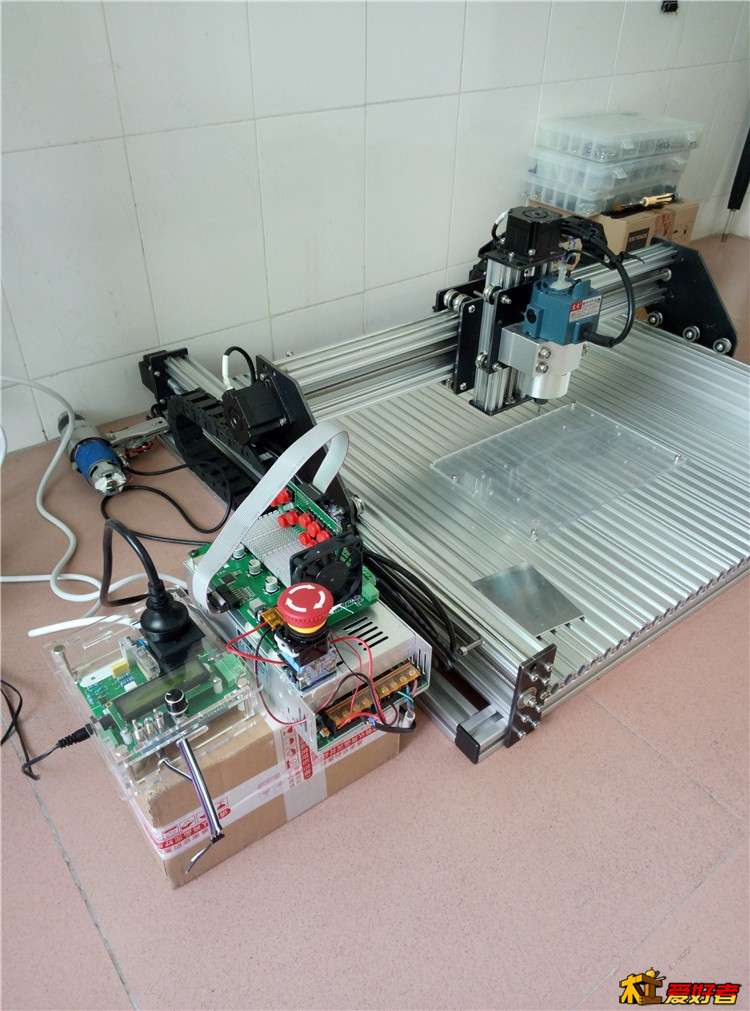

滑轨雕刻机

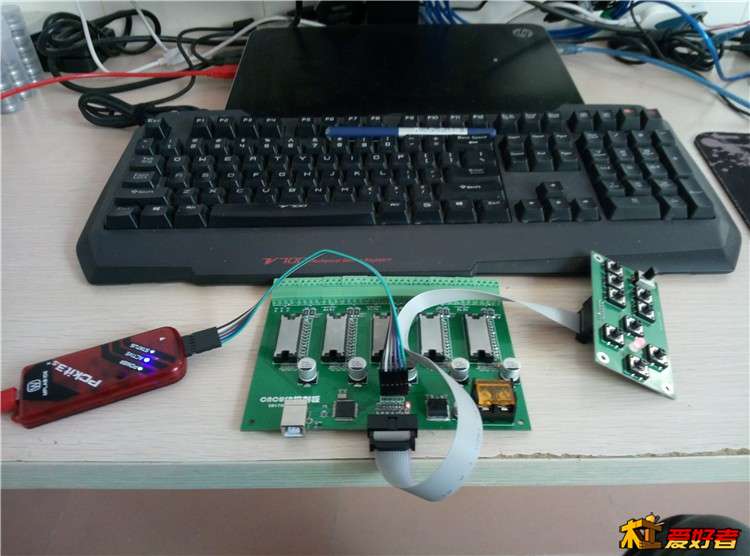

自己做的USBCNC

一开主轴就死机

换成GRBL

换了GRBL就稳定多了，接下来要开始雕啦！跟大部分木友不一样的，我的人生第一雕雕的不是木头，雕的是0.25mm厚度的塑料片，用来做电路板钢网的。外发钢网要50块钱，我自己雕一下一块钱不到，有雕刻机就是好啊。人生第一雕效果还不错，0603封装的贴片对的很准。接下来给电路板刷上锡膏，手工贴片，量太少上贴片机合不来。然后上我的电陶炉版回流焊，直插元件手工焊，电路搞定！

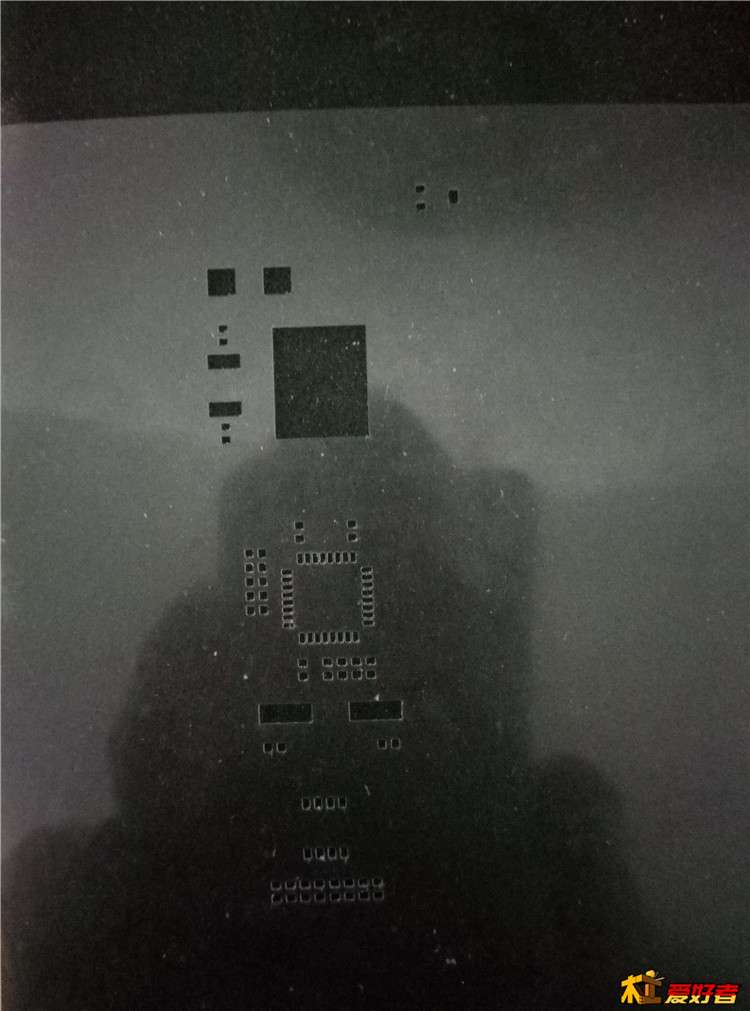

雕塑料片钢网

效果还不错

刷锡膏

上完锡膏的电路板

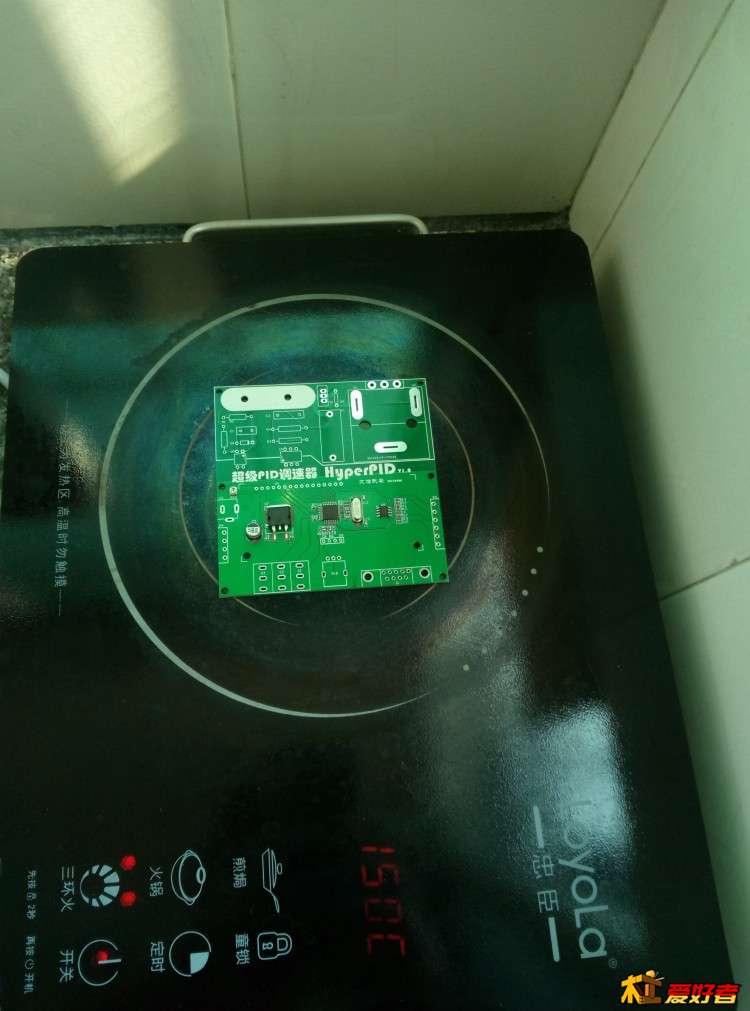

电陶炉版回流焊

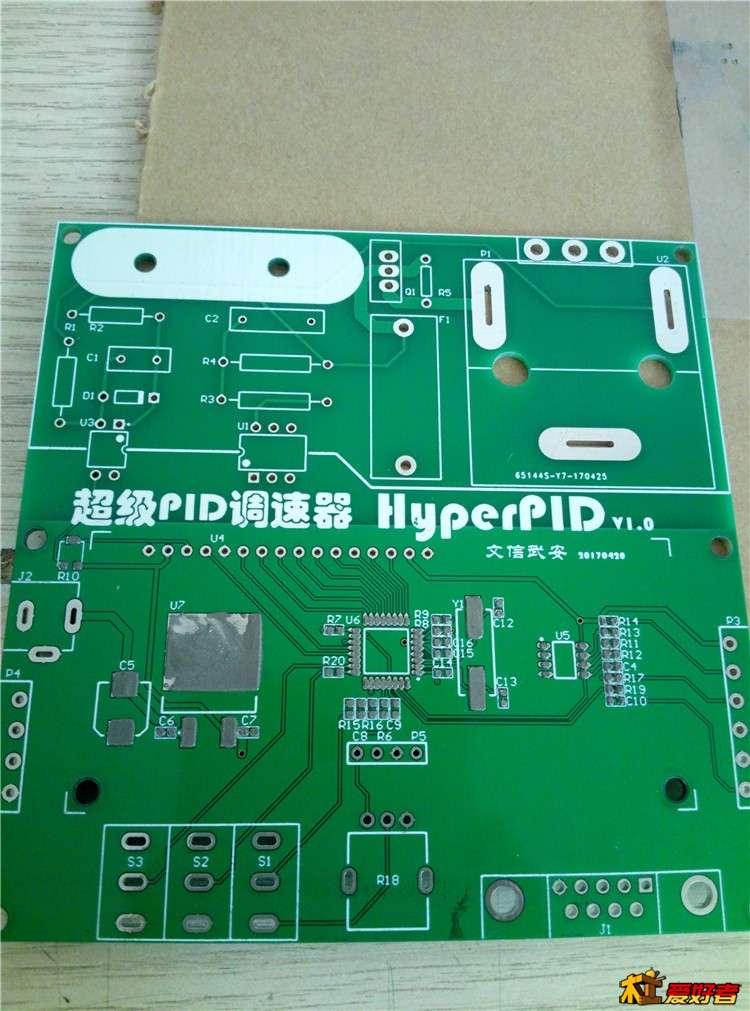

电路搞定

yanggong · 发表于 2017-5-25 20:14:16

今天最后上个白天做的可控硅散热片视频，4mm三刃铣刀铣铝合金，一刀0.5mm，转速8000,进给300mm/min。

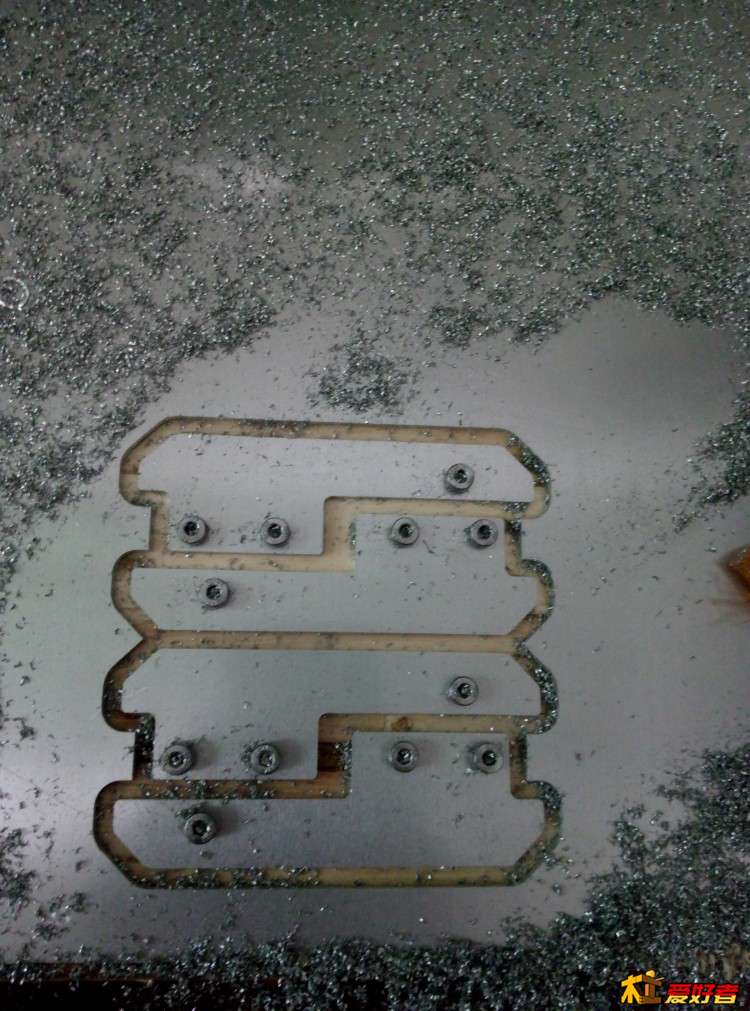

2mm厚度6061铝板

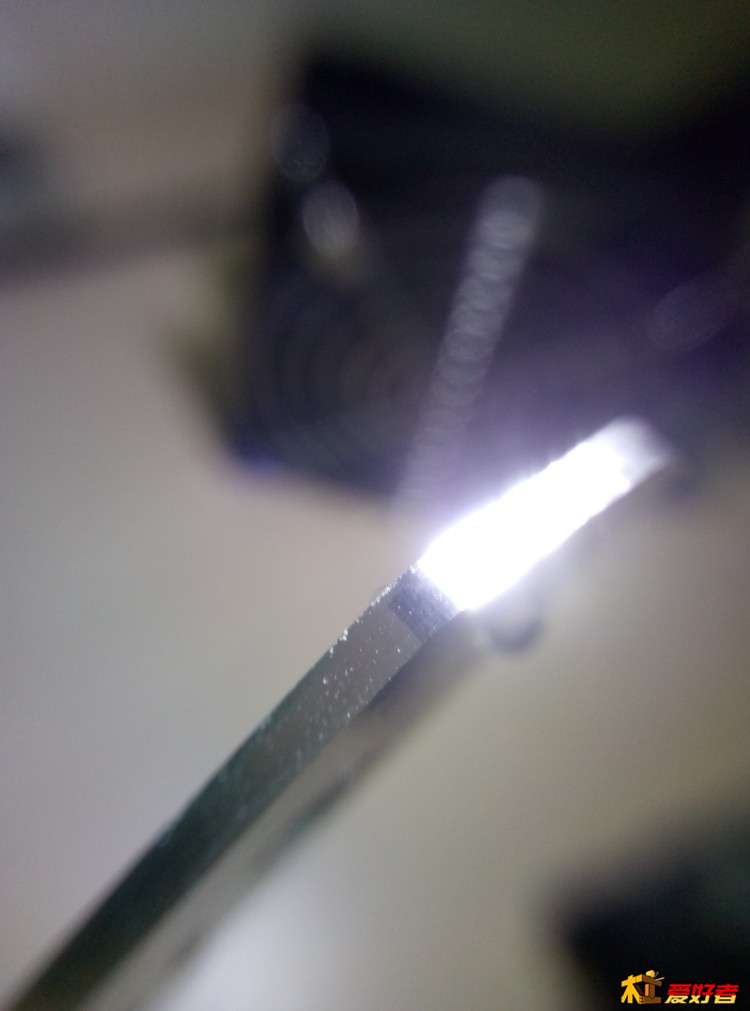

边沿还可以

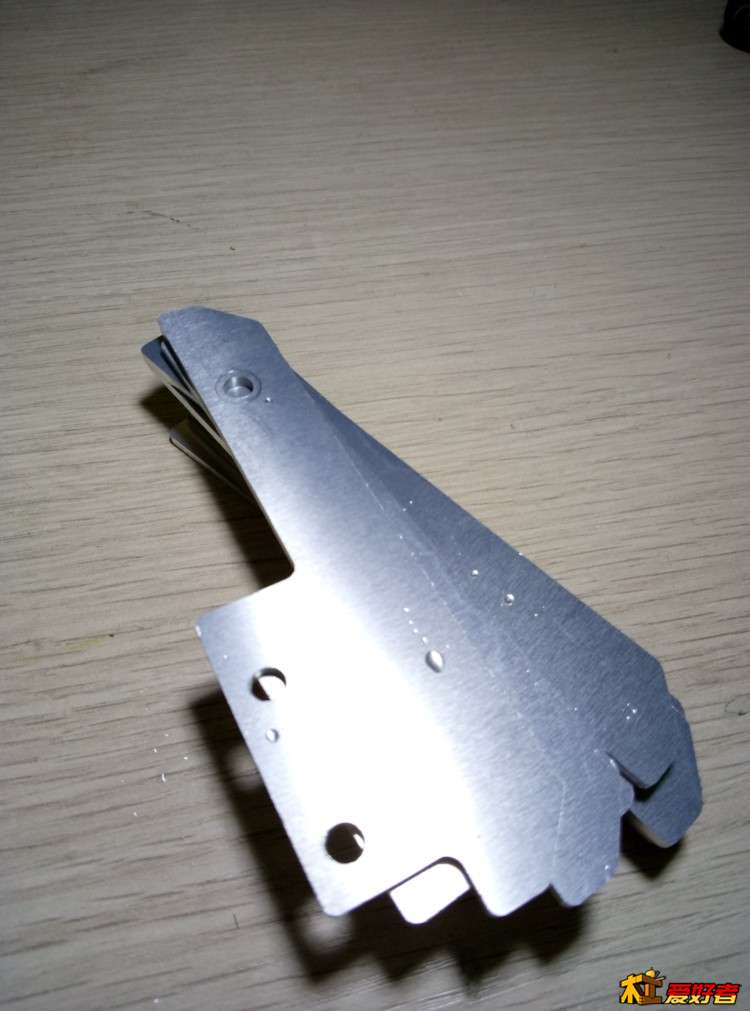

散热片

wjsxy · 发表于 2017-5-25 21:43:42

工业用单片机干扰引起不稳定问题绝大多数是接地点之间的问题，共点接地可以减少干扰引起死机。楼主认真分析考虑一下，也许可以解决。

wjsxy · 发表于 2017-5-25 22:02:21

也可以用“工业单片机干扰问题”为关键词用百度搜索一下，有许多文章还是有参考价值的。例如：
http://www.elecfans.com/yuanqijian/ic/20161122450822.html

yanggong · 发表于 2017-5-25 22:32:40

wjsxy 发表于 2017-5-25 22:02 6 n1 n: M+ |( S3 z+ }7 V) @2 \
也可以用“工业单片机干扰问题”为关键词用百度搜索一下，有许多文章还是有参考价值的。例如：( X1 ~. n2 l0 S6 f
http://www ...

承教了之前嫌麻烦直接换了经你这么一提醒想到其实我有示波器可以测电源干扰和晶振的明天有空看你推荐的文章分析一下

laomaotao · 发表于 2017-5-26 09:15:26

本帖最后由 laomaotao 于 2017-5-26 09:18 编辑

谢谢楼主的讲解，真的学习了。请问楼主USBCNC是软件也开源的吗？可以下到源代码吗？能否给个链接。谢谢，不胜感激。

yanggong · 发表于 2017-5-26 19:41:04

laomaotao 发表于 2017-5-26 09:15 4 U' r) Q% @$ }' y" l2 [) b
谢谢楼主的讲解，真的学习了。请问楼主USBCNC是软件也开源的吗？可以下到源代码吗？能否给个链接。谢谢，不 ...

usbcnc算是是半开源的吧他们官网提供单片机固件和电路图，上位机软件没开源，但现在网上破解版的很多。如果你想搞全开源的，可以去看下linuxcnc和machinekit，也就是国外那个pocketnc五轴用的。

快乐悦祺 · 发表于 2017-5-27 14:46:14

yanggong 发表于 2017-5-25 19:173 i+ D% _; h; P: }' B
测试完发你淘宝链接地址

好的，谢谢

my300b · 发表于 2017-5-27 21:55:34

调速器测调试完毕后，给个淘宝链接

yanggong · 发表于 2017-5-28 12:05:41

my300b 发表于 2017-5-27 21:55 2 {3 m/ Q, F- P: k; T1 `; j
调速器测调试完毕后，给个淘宝链接

好的没问题

Tbug多多 · 发表于 2017-5-28 21:59:13

650的雕刻机还算贵，我绝对2300以下的都没必要看了

看的是牧田的

yanggong · 发表于 2017-5-29 12:36:09

Tbug多多发表于 2017-5-28 21:59 - c& ?/ I" ~1 K2 {. ~. N: ^7 F% {
650的雕刻机还算贵，我绝对2300以下的都没必要看了6 j* k& ]; s% g# j/ E3 c. Q
看的是牧田的

有钱的主啊论坛里775的还不少呢

cnc振宁 · 发表于 2017-5-29 20:13:30

期待开源！

yanggong · 发表于 2017-6-5 18:02:23

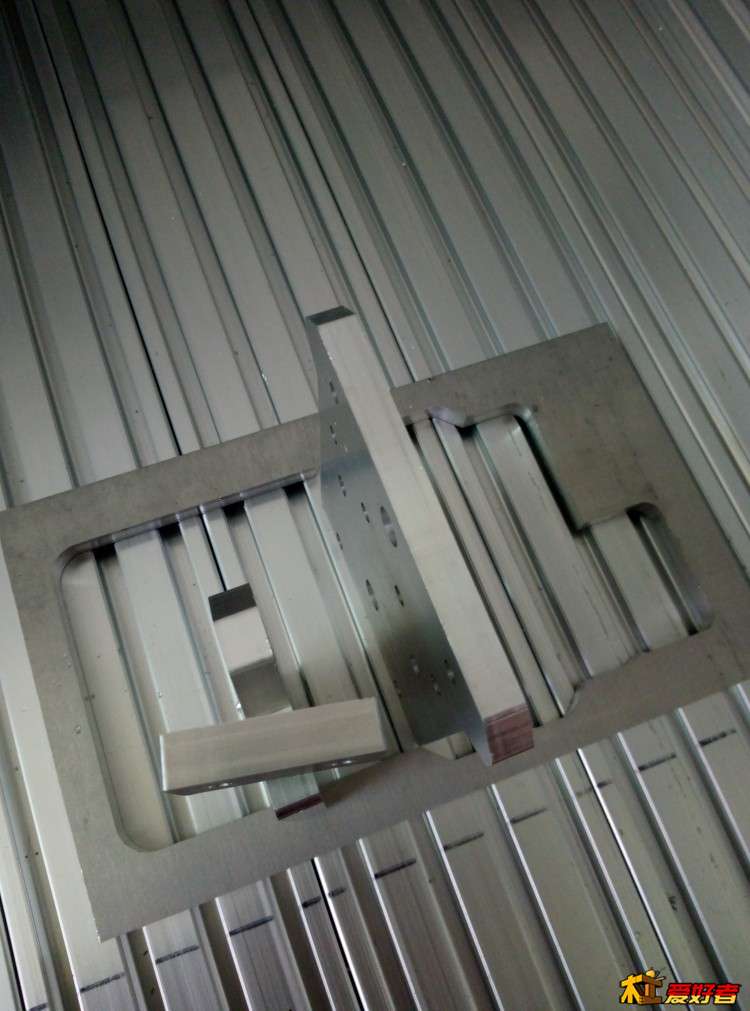

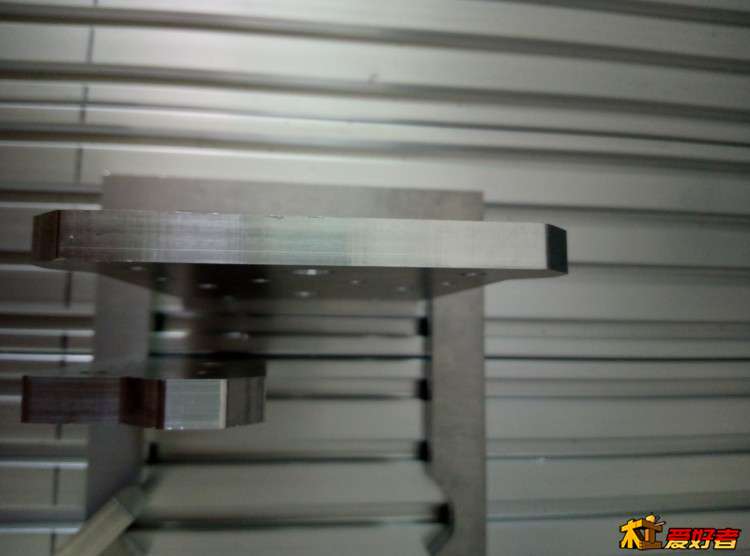

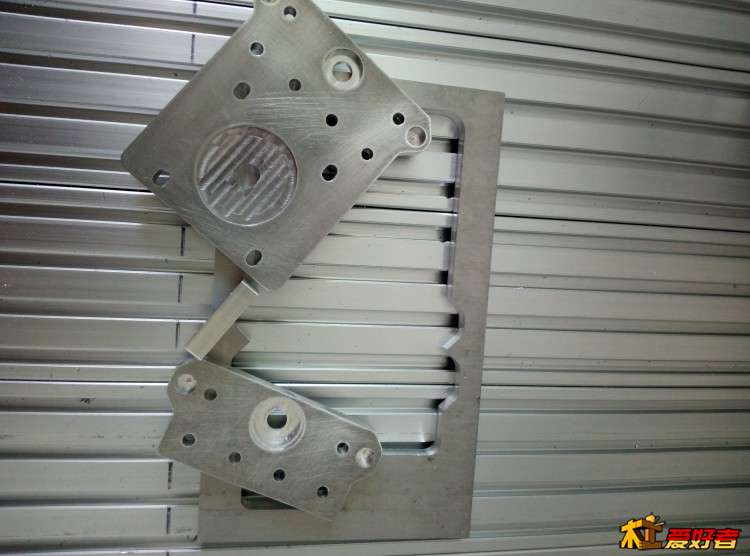

集中精力将最后的收尾测试工作结束了，实测效果还不错。干木头完全不在话下，干铝合金也很轻松。用我这个滑轨机一刀0.5mm才用掉1/5不到功率，如果用全钢机或者铸铁机一刀可以下1.5mm。最后发一个淘宝链接，喜欢的木友可以来支持一下，首批只有7套现货，半价出。https://item.taobao.com/item.htm?spm=a230r.1.14.1.L4ccrW&id=552574209285&ns=1&abbucket=20#detail
