T型靠山图纸（多图）

jm2313246 · 发表于 2011-1-4 22:34:47

很不错的说！！！

moneysamdy · 发表于 2011-1-5 04:28:57

锁住靠山复杂了点，方便大家diy还要搞多个简单的版本出来，哈

滂沱大雨 · 发表于 2011-1-5 10:19:01

本帖最后由滂沱大雨68 于 2011-1-5 10:20 编辑

回复 zhaihb 的帖子

别嫌我烦，你的图纸让我昨夜又失眠。继续在自己做和购买成品之间摇摆。
还想罗嗦几句：

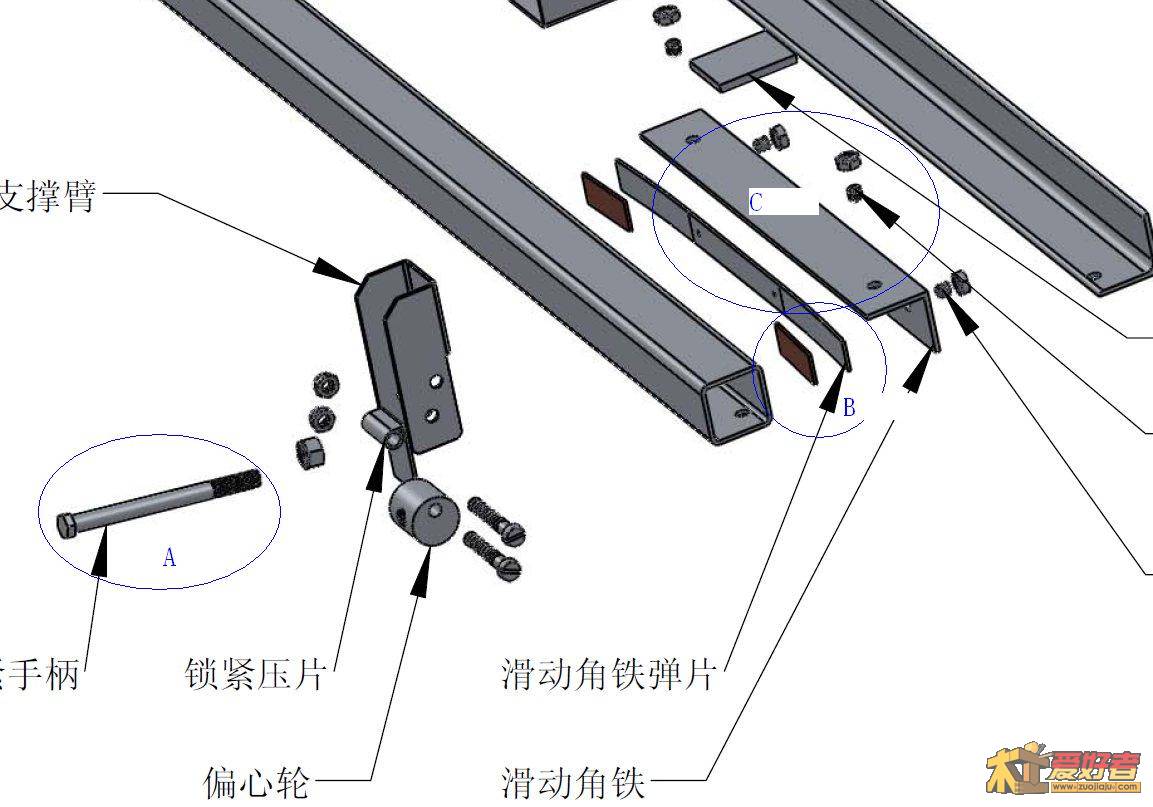

A.我想这个位置用一把大改锥，锯掉一节头再攻上丝，可能握起来手感更好，也显得豪华；
B.这一小片四氟板怎么粘上去？万能胶似乎不妥，滑动的时候它要承受一定的摩擦力，有朋友用铆钉，我觉得也不够理想，怎么让铆钉不擦到滑轨？我有个笨办法，把弹片两头挫成锯齿状，用一节热水管内衬的四氟管套上去，这样会比较牢固，也便于更换。缺点是后面的顶丝顶到四氟管会有些许弹性，会带来微量误差，如果在背面的四氟管上打个顶丝头大小的小洞或许就能克服。再就是用了四氟管，等于是多加了一层滑片的厚度，好在也只有1-2mm吧。
C.角铁上面的背面，我觉得也做上弹片+滑片比较好，要比顶丝直接摩擦方管好。
再就是刻度尺怎么弄到导轨上，也很伤脑细胞。

zhaihb · 发表于 2011-1-5 11:42:42

回复滂沱大雨68 的帖子

呵呵，我也失眠过好多次了，共勉共勉
1.锁紧把手其实在淘宝上可以买到，大概10块吧，或者干脆到老李那里车一个木球装在现在的大螺栓上；
2.滑动角铁的弹片上的四氟片我也没想好，不知道AB胶或者502行不行，要到卖这个东西的店家去问下，
实在不行就钻个沉头孔然后用铆钉铆住；
3.角铁的上背面确实也需要四氟片，我偷懒省略了，想法是做个圆形的，中间钻个直径2-3的沉头孔，在
角铁上背面的调整螺丝中央也钻孔并攻丝，这样可以用2-3的小沉头螺丝直接拧上；
4.刻度尺比较好办，直接拿窄一点的长钢尺打孔铆在前导轨上即可，另外需要在滑动角铁上装一个可调
节的指示针，只要靠山贴住锯片时与钢尺的0刻度重合就行了。

滂沱大雨 · 发表于 2011-1-5 11:59:09

“角铁上背面的调整螺丝中央也钻孔并攻丝，这样可以用2-3的小沉头螺丝直接拧上”
螺丝顶上钻孔难度不小，如可行不失为绝招。

fengwuya · 发表于 2011-1-5 20:13:13

很好，可以参考

yinxin · 发表于 2011-1-28 15:58:17

做的不错啊

jl185007 · 发表于 2011-2-6 23:13:16

没看到有微调的地方啊，如果没有装配好后的微调功能，那在制作过程中对机加工的精度要求就非常高了

topone · 发表于 2011-2-8 20:05:42

谢谢楼主，你用什么软件绘制的？

zhaihb · 发表于 2011-2-9 10:17:39

回复 topone 的帖子

1楼有讲，solidworks

jl185007 · 发表于 2011-2-9 11:20:30

希望早日看到成品，

顺便核算一下成本啊

李海达 · 发表于 2011-2-9 22:28:46

哦有用处收藏

pc0758 · 发表于 2011-2-25 21:49:40

背后这个地方应该如何固定?

zhaihb · 发表于 2011-2-26 09:45:40

回复 pc0758 的帖子

这个是直接搭在上面的，无需固定，之间有调节高度的螺丝，前端的T型结构用料要足，有足够的强度

tmmtnt · 发表于 2011-3-14 19:22:15

这个东西不得了，学习长见识了。比光轴靠山制作要麻烦些，但稳定性更强，锁定更快。
