手持电动工具改装机床倒装台钻多功能机

431826080 · 发表于 2017-5-27 12:58:32

谢谢分享

常guang · 发表于 2017-5-28 09:28:30

材料我都有上班就做一个玩玩

索马里山贼 · 发表于 2017-5-31 08:33:10

8 K s3 e) f. [$ l0 v$ s7 b' u

* o" D2 U& _/ o. j/ ?% B常guang 发表于 2017-5-28 09:28
8 z% V! u- U3 j7 }材料我都有上班就做一个玩玩

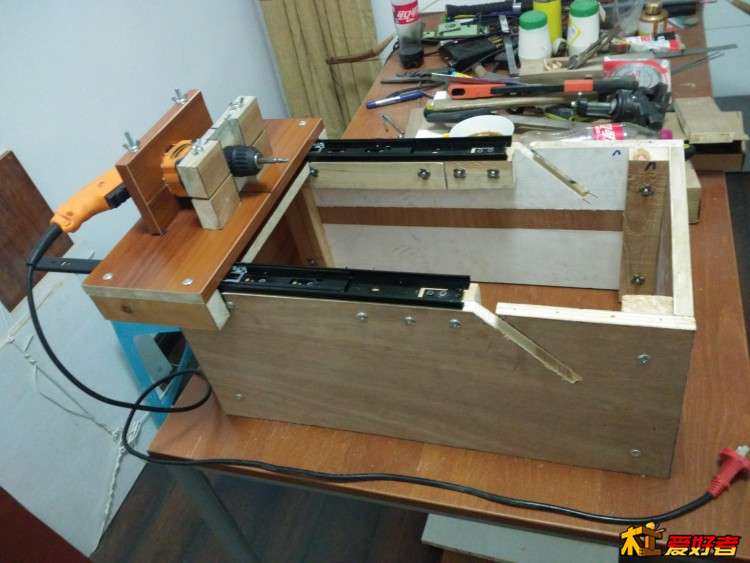

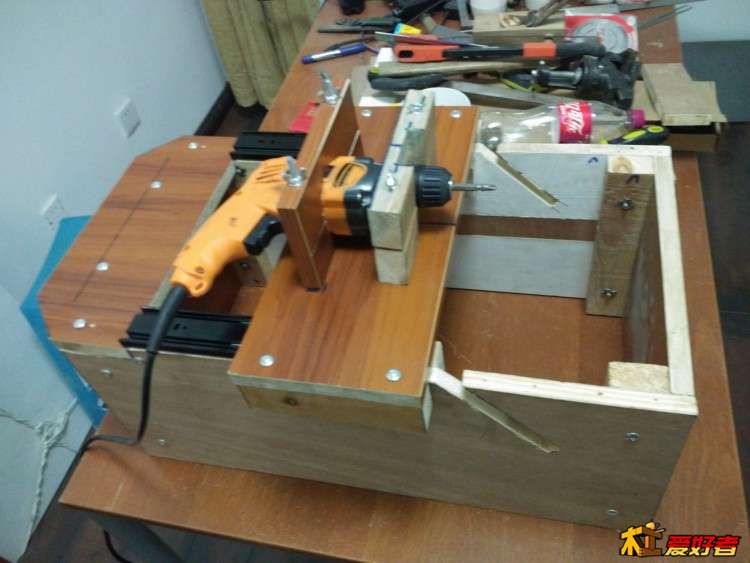

三天假期，白天出去玩，晚上吃完饭研究研究，三天来总共工作时间11小时，主体结构完成。

索马里山贼 · 发表于 2017-5-31 08:56:13

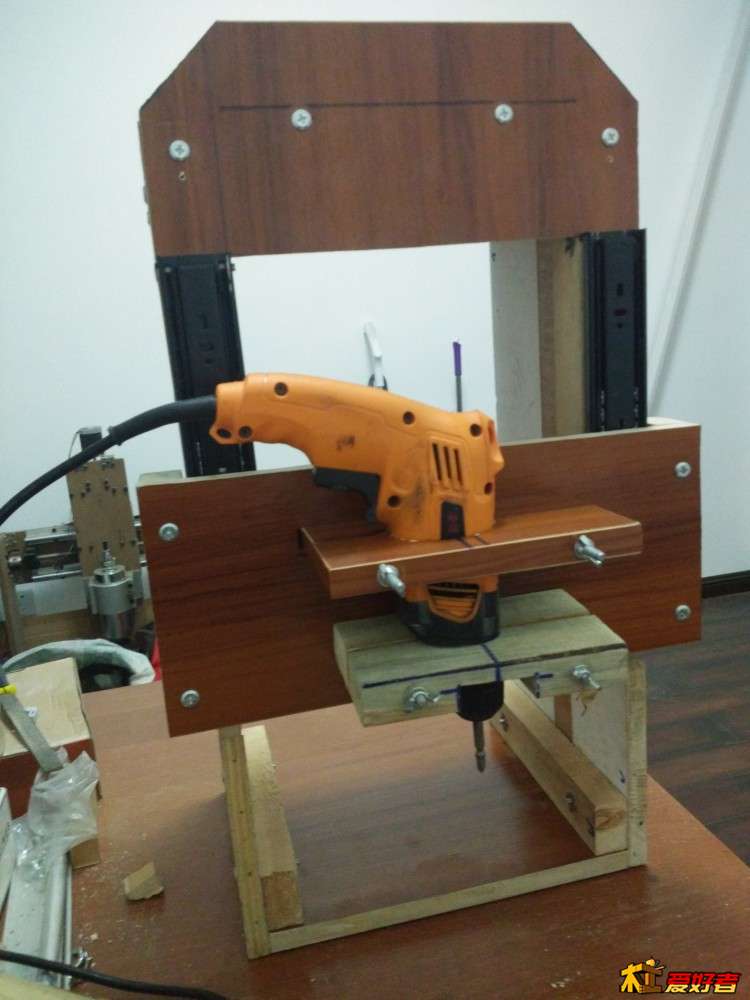

   分享一下经验。台钻的关键就在于滑轨，我用的是三节总长30CM的。很多人怀疑抽屉滑轨的精度能行吗？会不会晃动，我的经验是，滑轨的精度是很好的，也很顺滑，唯一的缺点是全拉开后最后一节是悬空的，刚性不足，解决办法是倒着安装，钻头运动到底时滑轨完全收回，钻头升至顶端时滑轨完全拉开，这样在钻孔时电钻托板是在第一节轨道内运行的，就避免了滑轨悬空导致刚性不足。成品钻头压到底用手指拉不动钻头。
   视频上的大叔下压行程比我的大，应该是他把滑轨的限位打直了，我也试了一下，刚性不好，滑轨还容易脱出。
   顺便说一句30CM长的滑轨能拉出25CM左右。

c720w · 发表于 2017-5-31 19:54:04

看的入迷，记录下，备用。。

心里痒痒要入坑，，好在没阳台。。

索马里山贼 · 发表于 2017-6-1 09:34:32

成本很低，我用的都是手头的废料，滑轨和手拧螺母是后买的，滑轨20块一对，螺母两毛五一个。后面持续更新，感谢关注。

mygowe · 发表于 2017-6-6 19:13:32

前后左右123 · 发表于 2017-6-7 17:48:10

很不错！有创意，但是还是有一点，抽屉导轨是立装的，这样会不会不耐用！

索马里山贼 · 发表于 2017-6-8 07:55:02

我也发现了这个问题，确实立着装会好一些，后面再改进。

mlddxal · 发表于 2017-12-27 20:25:14

一机多用，真棒！

吳越人 · 发表于 2018-1-8 22:46:45

这种手钻的精度不够还不如买个好的

索马里山贼 · 发表于 2018-1-16 13:41:15

精度对一般工作情况来讲足够了，并且东西比较简单，作为手电钻的辅助工具来讲算合格了。

下集预告：电圆锯倒装台，自制台锯。设计出处bilibili弹幕网，https://www.bilibili.com/video/a ... 2.html?t=373#page=1

稍后我会另开一贴为大家奉上图纸和制作心得。

xxxjlxwb · 发表于 2018-1-25 10:19:14

高手
