请问这样的用区域清除还是轮廓加工，

y317143785 · 发表于 2017-5-20 14:07:08

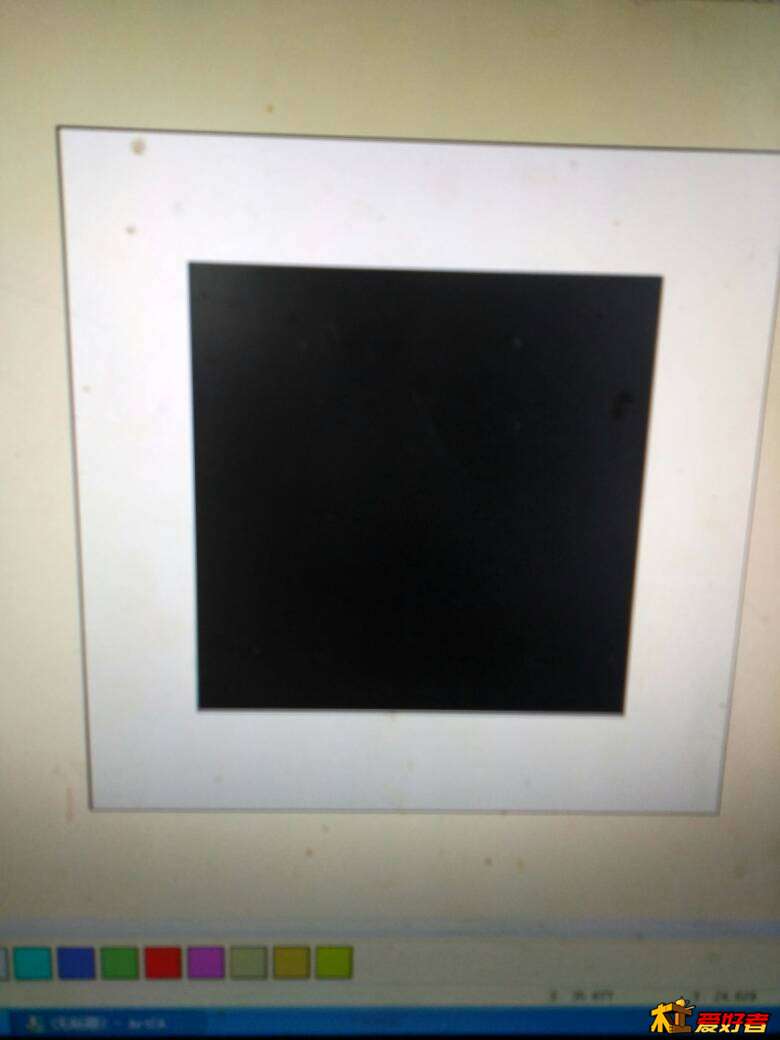

我想留下中间黑色的方块，把白色的洗掉，深度5毫米，假设黑色的方块是18x18，深5毫米，白色的是27x27毫米，从白色的边缘往里面洗，每次的深度偏移量该怎么做刀路，本人还是小白，捣鼓半天不成功，求大神解惑，

hj176425662 · 发表于 2017-5-20 14:37:17

环形槽？

y317143785 · 发表于 2017-5-20 14:40:08

hj176425662 发表于 2017-5-20 14:37
7 L- A3 t- x$ K/ {环形槽？

不是，就是想洗个方块，中间黑的留下，白的洗掉，，深度5毫米，

hj176425662 · 发表于 2017-5-20 14:44:25

你可以设置一个矩形跟材料一样大小，然后再设置一个方形跟黑色方块一样大，最后框选这2个矩形矢量，再选择区域清除，应该会得到你想要的槽

y317143785 · 发表于 2017-5-20 14:48:08

我是想把黑色洗成一个立方体，就是小方块，深5毫米，白色的部分洗掉，

wlchen007 · 发表于 2017-5-20 14:54:13

用6毫米平底铣刀，直接轮廓切割就行

y317143785 · 发表于 2017-5-20 15:26:03

wlchen007 发表于 2017-5-20 14:54
; J/ k* l$ w- G+ @, H2 q! b- J5 ?1 a用6毫米平底铣刀，直接轮廓切割就行

我只有4毫米铣刀，仿真的时候是白色区域边缘洗不掉，

adwon · 发表于 2017-5-20 16:38:23

区域清除

ma286hp386 · 发表于 2017-5-20 16:39:15

做个区域清除刀路就可以的

rebelking · 发表于 2017-5-20 17:25:07

hj176425662 发表于 2017-5-20 14:44) S. M1 f. _! B
你可以设置一个矩形跟材料一样大小，然后再设置一个方形跟黑色方块一样大，最后框选这2个矩形矢量，再选择 ...

楼主看这里，正解

y317143785 · 发表于 2017-5-20 17:27:45

ma286hp386 发表于 2017-5-20 16:39 $ t% Q: V3 T2 j" Y. N4 a
做个区域清除刀路就可以的

4毫米的铣刀，清除的话清的不干净，，白色区域外框还会剩点，

能否详细说一下，

ma286hp386 · 发表于 2017-5-20 20:20:33

这个我也没有使用过，但好像在这里那个发过，不记得了，你找找

企鹅弟弟 · 发表于 2017-5-20 21:29:28

先选外面的矢量，再选里面的矢量，然后区域清除就可以了。

y317143785 · 发表于 2017-5-21 00:31:36

企鹅弟弟发表于 2017-5-20 21:29
d3 ?1 V4 S8 ]# j先选外面的矢量，再选里面的矢量，然后区域清除就可以了。

天亮了我试试，谢谢

8090 · 发表于 2017-5-21 12:03:00

y317143785 发表于 2017-5-20 17:27( x# P0 p! I8 c, A
4毫米的铣刀，清除的话清的不干净，，白色区域外框还会剩点，! P: c$ r0 V* f
/ K- Y7 `3 `: V. G( j$ E u
能否详细说一下，

建两个矢量框，第一个与白色部分一样大，第二个与黑色部分一样大，框选两个矢量框保证矢量线点亮，刀具路径--2D刀路--区域清除--矢量内雕刻--设定开始高度0、结束深度5，这是AC的做法，不晓得你用啥软件。
