学做集尘器

xgh7663 · 发表于 2017-5-20 07:19:25

好的，先说材料准备：18L纯净水桶两个，奶粉桶一个，PVC50管30Cm左右，塑料板一块，70接口法兰两个，m4螺丝若干！

xgh7663 · 发表于 2017-5-20 07:36:51

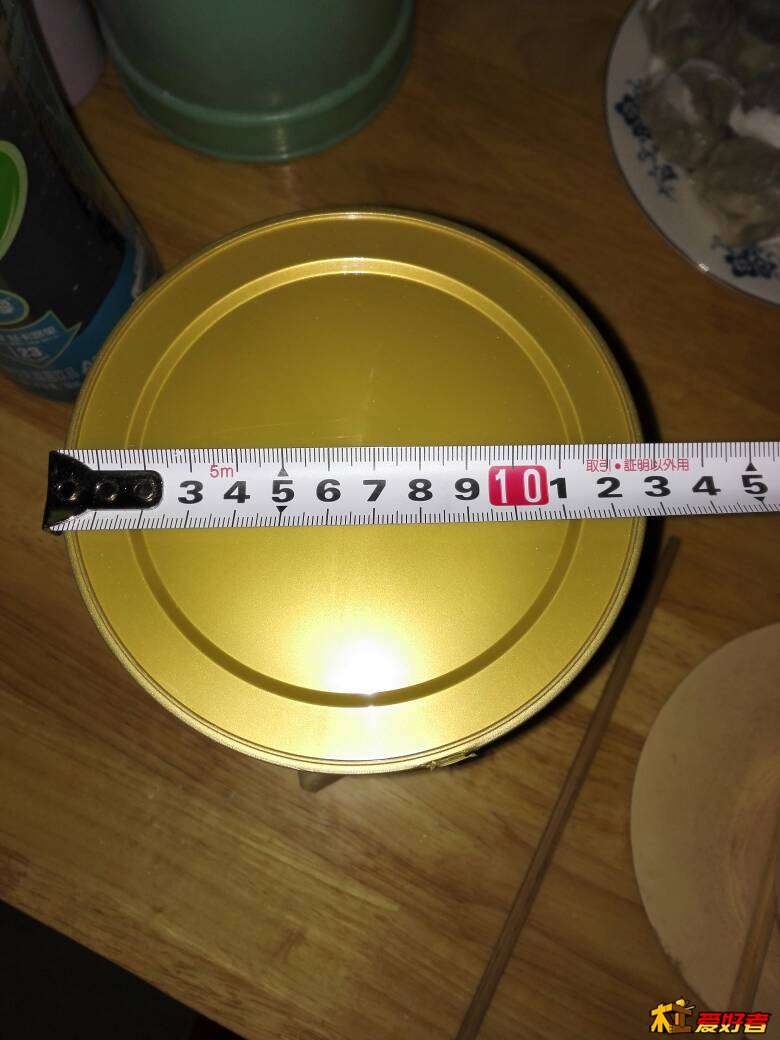

根据奶粉桶尺寸在水桶底部开圆，我是拿电烙铁开的圆，由于订的修边机直刀未到

，塑料板內圆75-100mm就可以，大家根据自己选择法兰接口确定尺寸，外圆根据水桶底部的尺寸确定，建议是最好在水桶平面位置选择开螺丝眼儿！结合部位加垫圈！

五味手工 · 发表于 2017-5-20 07:37:42

座等更新，学习学习准备自己也搞一个

xgh7663 · 发表于 2017-5-20 07:41:42

五味手工发表于 2017-5-20 07:37 0 G8 r3 j: g4 G( y* V0 V; `! i
座等更新，学习学习准备自己也搞一个

成品已经做完并实验成功！回头上照片！感谢关注！

水生木007 · 发表于 2017-5-20 07:43:22

这个好！

xgh7663 · 发表于 2017-5-20 08:04:57

说一下投资：风机是单位淘汰要来的，自己买轴承花了26元，电容花了5.6，两个水桶是捡的，奶粉桶是老二把奶粉吃完剩下的，法兰6.9一个，买了俩。塑料板和垫圈找的！

xgh7663 · 发表于 2017-5-20 20:30:56

上面的链接发错啦，这个是我借鉴的原帖！同样感谢分享！http://wei.zuojiaju.com/m/post/566491?isHideTitle=0&from=apph5

xgh7663 · 发表于 2017-5-21 21:39:30

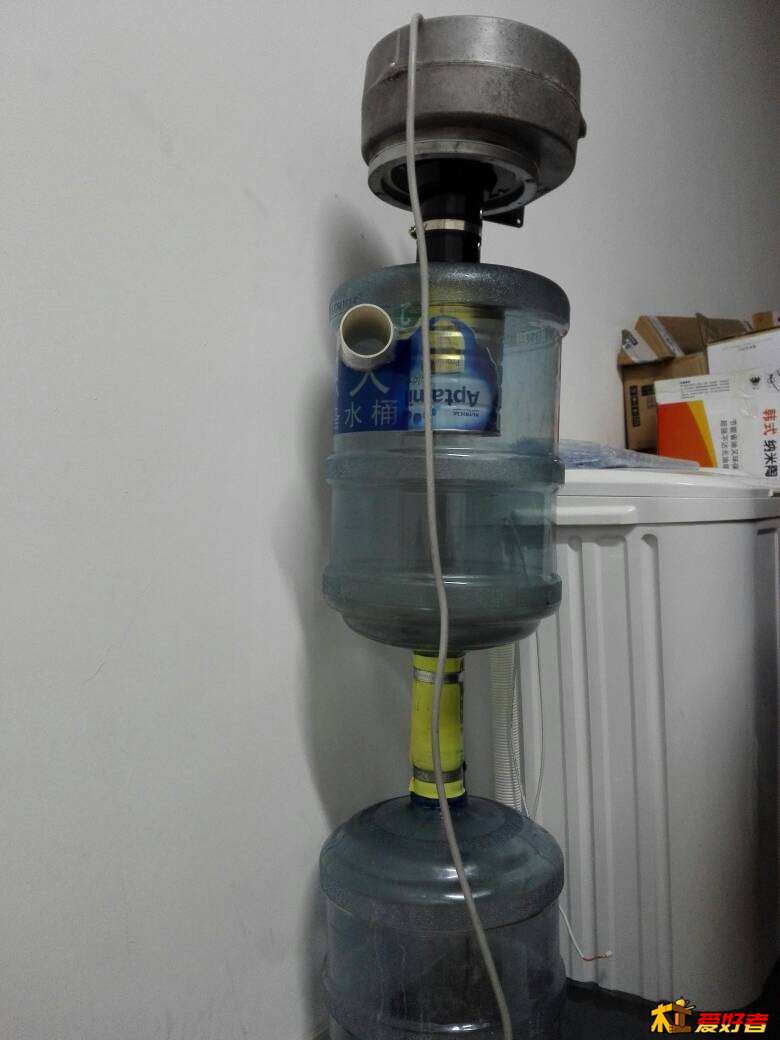

上图！

xgh7663 · 发表于 2017-5-21 21:52:03

总结一下：该集尘器属于次中压级别，接电圆锯及斜切锯够用啦！关键是成本低，性能优。需要高雅的同学可以考虑大功率吸尘器，不过噪音不知能不能控制在72分贝！

木工小徒第 · 发表于 2017-6-28 14:05:54

底下桶倒木屑好倒吗

xgh7663 · 发表于 2017-6-30 16:46:46

木工小徒第发表于 2017-6-28 14:05 1 }4 p" k- |/ k( h8 t6 u
底下桶倒木屑好倒吗

还没倒过呢！

xgh7663 · 发表于 2020-4-5 17:49:50

精简了几个配件，感觉好用多了，重心稳了。
