今天做个小车失败了

wjmuo · 发表于 2017-5-20 18:48:16

同心度很重要

维迈财富人生 · 发表于 2017-5-20 19:41:10

zsm999999 · 发表于 2017-5-20 19:43:11

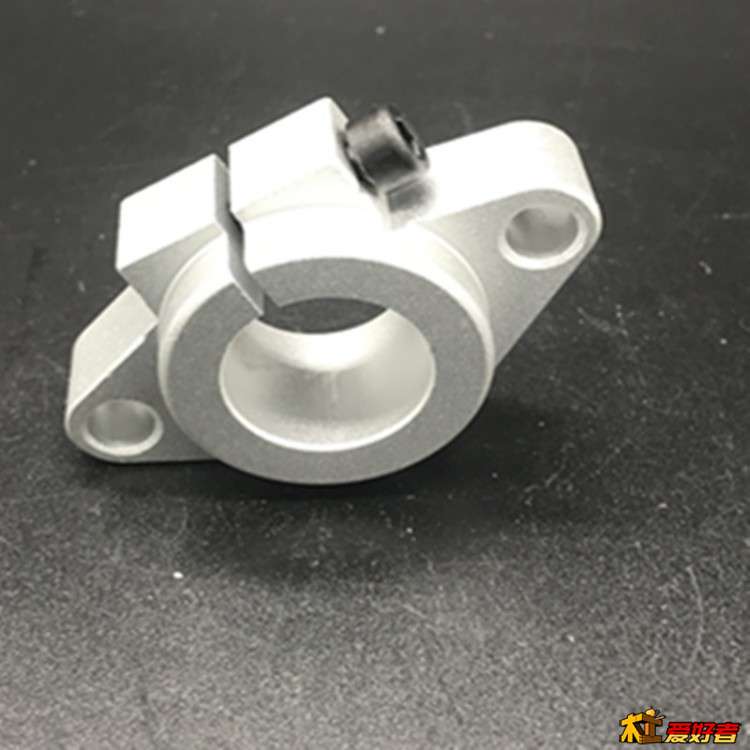

楼主，相对容易买到且便宜用光轴座加深沟球轴承。

gaoxy999 · 发表于 2017-5-20 19:43:42

换大的轴承。

gaoxy999 · 发表于 2017-5-20 19:45:10

换大的轴承，还有轴承外圈要固定住。

ahyj8888 · 发表于 2017-5-20 19:49:31

gaoxy999 发表于 2017-5-20 19:45
, z) Y. J+ h) D6 T# ~; ~换大的轴承，还有轴承外圈要固定住。

师傅你好，还用我上面的结构样式，只不过直径大点是么，大约多大合适？

ahyj8888 · 发表于 2017-5-20 19:55:22

本帖最后由 ahyj8888 于 2017-5-20 21:24 编辑

zsm999999 发表于 2017-5-20 19:437 ]' ~, L6 p5 ?# ~4 j
楼主，相对容易买到且便宜用光轴座加深沟球轴承。

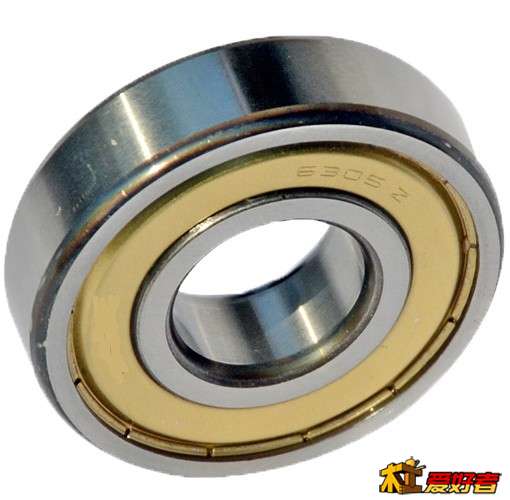

师傅你好，你的意思是我再做个尖顶镶在6305轴承内径里，然后夹在光轴座里么？谢谢

青龙鱼88 · 发表于 2017-5-20 20:41:14

不赞成这样做，注意安全。

ahyj8888 · 发表于 2017-5-20 21:14:55

青龙鱼88 发表于 2017-5-20 20:41
9 k2 W- B8 Y1 ?9 d/ L4 n不赞成这样做，注意安全。

师傅你好，你感觉怎么做比较好？还是你不赞成自己做床，谢谢

zsm999999 · 发表于 2017-5-20 22:05:35

ahyj8888 发表于 2017-5-20 19:55
+ U+ ~6 ], Z- P! c, Y- j师傅你好，你的意思是我再做个尖顶镶在6305轴承内径里，然后夹在光轴座里么？谢谢

是的，不过要注意安全，毕竟和车床相比没那么安全。

太糊白鱼 · 发表于 2017-5-21 03:12:43

ahyj8888 发表于 2017-5-20 17:14
9 [0 K) W( S* e$ ^( I( r5 B7 O师傅你好，你的意思就是平面轴承上面立一个直线轴承，直线轴承中间插个光轴，对么？谢谢

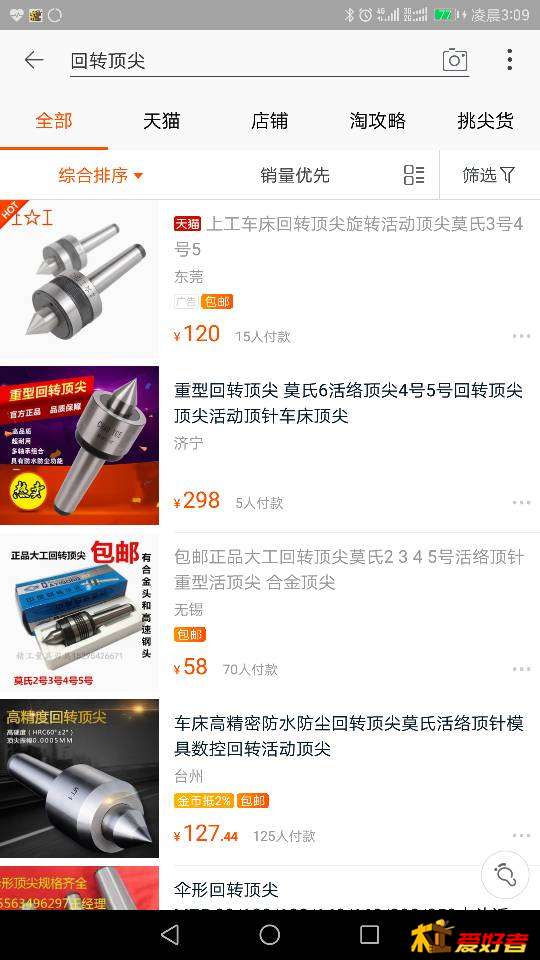

是的，法兰式直线轴承比较好，不要滚珠的，用铜套的，选个和内径差不多的平面推力轴承放最底下。不想折腾的话直接买个小的回转顶尖也就几十块钱

ahyj8888 · 发表于 2017-5-21 06:46:36

太糊白鱼发表于 2017-5-21 03:12
8 W9 p4 H6 c% i P是的，法兰式直线轴承比较好，不要滚珠的，用铜套的，选个和内径差不多的平面推力轴承放最底下。不想折腾 ...

师傅你好，感谢你这么晚还给我们回复，如果用莫氏3的回转顶尖，是不是可以直接装进铜套的直线轴承，我看回转顶尖后面的柄是带有角度的，直线轴承是直的吧，能配套么？或者我以后做个卧式小车，用这个顶，要用什么套来装它，这样的顶尖后面还要装平面（推力）轴承么？再次感谢。

养花匠 · 发表于 2017-5-21 09:54:04

ahyj8888 发表于 2017-5-19 22:04 ) ?5 Z0 w a e8 t9 a& q7 J
师傅你好，我正好买了两只，要怎么安装？谢谢

在板的正反两面各安装一个，公用中间的顶尖，调整好与台钻主轴轴心在同一直线上，就好了

太糊白鱼 · 发表于 2017-5-22 09:59:40

ahyj8888 发表于 2017-5-21 06:46$ ~. x2 b s: r% U" S5 U i
师傅你好，感谢你这么晚还给我们回复，如果用莫氏3的回转顶尖，是不是可以直接装进铜套的直线轴承，我看 ...

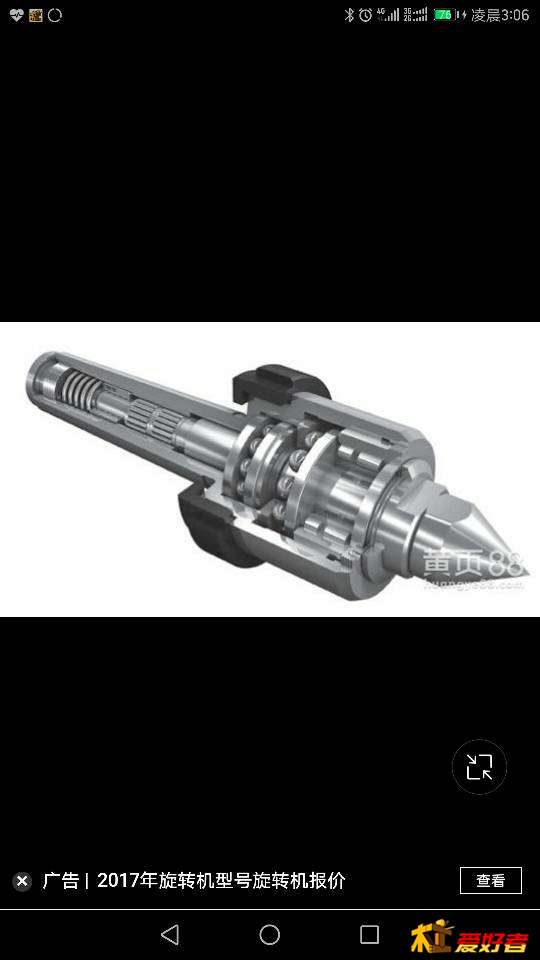

回转顶尖不需要再装其他东西了，你只要在底板上开个孔，把锥柄塞到孔里固定好就可以了。回转顶尖你看结构，它里面用推力轴承解决轴向受力，滚针轴承解决轴向力。

如果不用回转用直线轴承，那就需要推力轴承或钢珠解决轴向力，石墨黄铜套的法兰面直线轴承解决径向力。

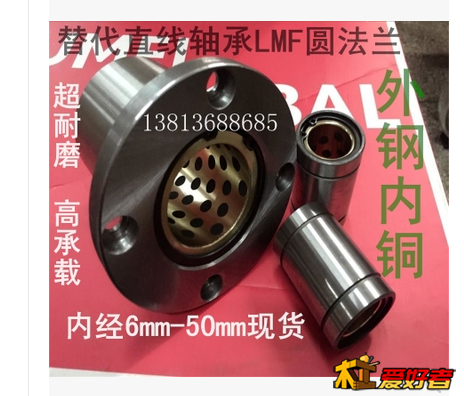

石墨铜套直线轴承法兰面

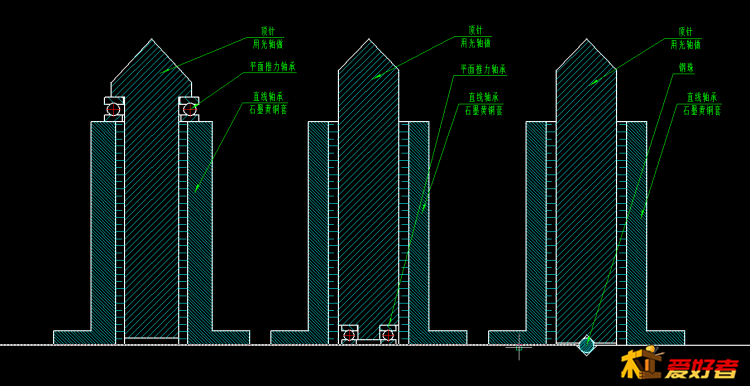

平面轴承或钢珠与直线轴承的组合方式

ahyj8888 · 发表于 2017-5-22 11:32:32

本帖最后由 ahyj8888 于 2017-5-22 11:36 编辑

太糊白鱼发表于 2017-5-22 09:59, L4 k }: ]; m' _
回转顶尖不需要再装其他东西了，你只要在底板上开个孔，把锥柄塞到孔里固定好就可以了。回转顶尖你看结构 ...

师傅你好，你的图让我一看就明白了，还有一个问题想请教你，我看到很多回转顶尖的后部都是带莫氏角度的，这种顶尖要是用光轴直线轴承固定可以么？直线轴承也要带相应的莫氏角度么？还是直接用光轴支架，谢谢！
