本人首贴，槽钢雕刻机不求精，但求有

8090 · 发表于 2017-5-19 09:04:13

本帖最后由 8090 于 2017-5-19 09:05 编辑

佩服你的创造精神，建议用20以上的光轴也多不了几个钱，还有个疑问：各个装配面怎么找平以及平行？大理石台面也有变形你该咋铣平？大理石台面如何固定夹具、工件？大理石开孔装螺母柱是个不小的工程哦。

goodluck123 · 发表于 2017-5-19 10:48:20

liufeng-mugong 发表于 2017-5-18 20:539 Z. c9 J3 e3 c2 G+ ~
主轴电机和变频器还没有啊，再就是这么长的跨度，16的光轴中间下沉这么解决啊，光轴20以上估计能好点吧，跨 ...

带座铝托在槽钢上。槽钢不会下沉，跨度也不大吧。600mm

gaf6945 · 发表于 2017-5-19 11:20:53

加油干。

zlp88000 · 发表于 2017-5-19 11:56:58

做一下 SW 的有限元分析就知道了。。。你這結構變形看起來是足夠強度了。但是結構問題。容易震動和共振。你吧上面左右滑軌面兩端也鏈接起來然後在四面側面位置用斜線槽鋼加固上就行了。你這樣的很容易 X 左右走的時候引發共振的。和我機器樣子差不多不過我的全鋁型材的。

zlp88000 · 发表于 2017-5-19 12:05:07

還有忘記說了你主軸安裝方式不對。。一般主軸是不能夾在最後面的。後面要留出 20MM 的位置。。具體留多少你看你買的主軸要求。。你要是買振宇那個主軸的話就不能夾最後面要夾在中段才行的。

waq690329 · 发表于 2017-5-19 17:49:50

能否用用5轴？x轴双轴双电机。

sunshb · 发表于 2017-5-19 20:04:32

调试花的时间估计会是设计时间的10倍以上，，，，，

老娘们上树 · 发表于 2017-5-19 21:15:58

我用的就是槽钢机，你这设计过于复杂啦。做固定龙门的多好。还用的到双丝杆吗？宁愿加大架子也不用双丝杆。滚珠丝杆多贵啦。想要刚性就得把机架做结实，你这龙门太高，估计会产生共振。

goodluck123 · 发表于 2017-5-21 09:22:19

楼上说的有理。 zlp88xxx感谢指点。

goodluck123 · 发表于 2017-5-21 13:02:09

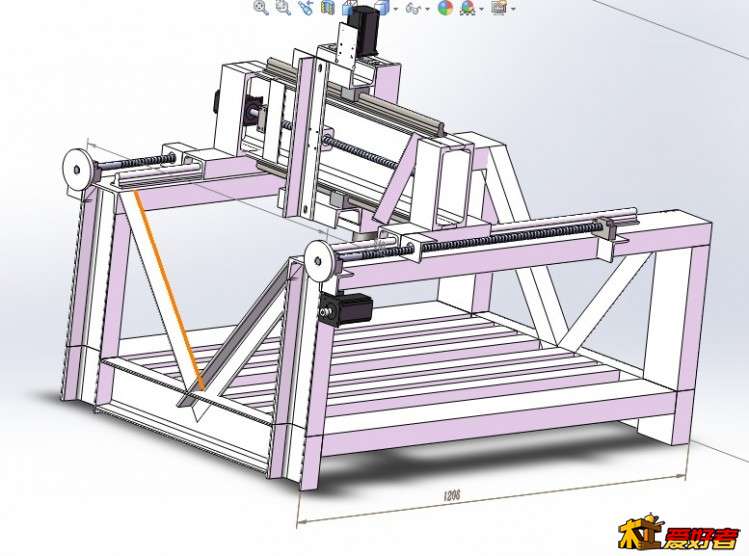

接受各路师傅的见意。修正一下图的设计，有

效行程实际到了：700*400*200

Y轴平面上加水平的拉筋，意义不大。的以就45度拉筋。加强X轴移动时的晃动。另外Y轴太长。中间空位置再加强一直立的槽钢，到底，下面加6个可调垫脚，分别是四周和刚才说的中间两侧下面。

HKT · 发表于 2017-5-21 20:27:54

勇气可嘉，佩服

快乐男生 · 发表于 2017-5-21 23:17:59

在加工制作了吗

goodluck123 · 发表于 2017-5-31 09:13:46

听人劝，吃饱饭

waq690329 · 发表于 2017-5-31 14:54:30

固定
龙门架用10#槽钢再加斜撑，应该可以消除共振。加a轴时可以有较大空间。

shaoxianbing · 发表于 2017-6-8 15:21:29

厉害楼主
