主轴电机干扰严重

henahuchangwei

前两天换了新主轴按上去以后开机试了下感觉还可以，但是注意到步进电机有好像电流啸叫声，手动运行时感觉步进电机很吃力，有时候会随着主轴的启动而转动，把频率调到零主轴停止后步进电机就没了啸叫声回归正常，原来主轴线和步进电机线是绑在一起的，我就把主轴线和步进电机线拆开,然后变频器又从机箱拿出来放在外面有单独给变频器弄了个插座，可是只要启动主轴转起来步进电机就又是受到干扰，很是头疼啊，各位老师指点指点看看应该从哪里入手，谢谢

wyjoo1

给步进和主轴都装个虑波器试下吧

henahuchangwei

wyjoo1 发表于 2017-5-16 14:35
  a: O8 ?; o5 B给步进和主轴都装个虑波器试下吧

啥样自，给个图片好吗
9 f$ T2 ^) N2 t' S+ A3 x

ma286hp386

与变频有关把
; b* m7 V2 x9 X8 K! K  U, N

henahuchangwei

ma286hp386 发表于 2017-5-16 15:29
- W. L* q5 E/ t与变频有关把

+ {7 J9 l% F, j( Q* i( x变频器开着只要频率达不到主轴不转干扰不明显，要是频率调高主轴转起来干扰的特别严重，步进电机有明显的噪音，运行起来就像爬行很吃力啊
8 z, V) X$ l; m1 t% x5 }4 o

wyjoo1

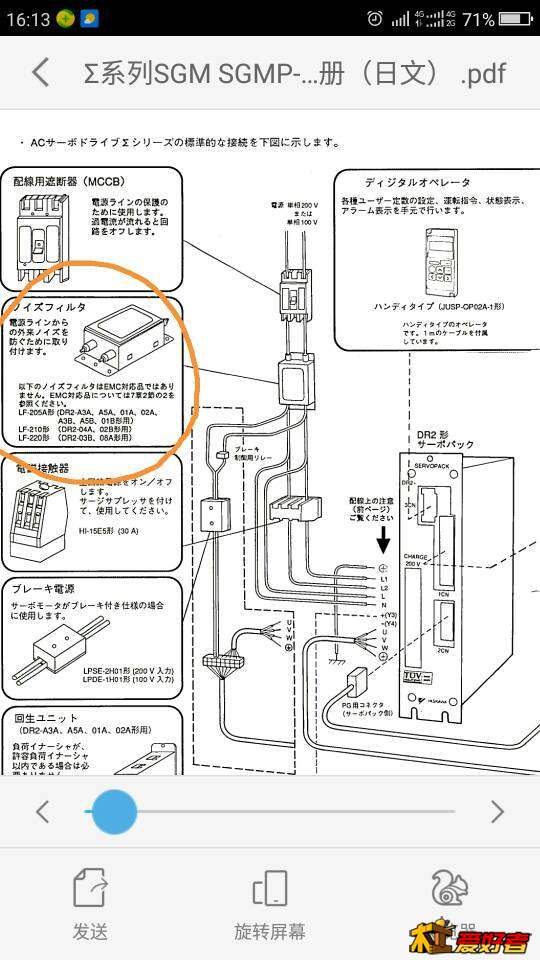

就是圈住那个
4 T  E( D3 x/ V) f0 r
" Y' x$ X* ^  Z) N- h

dhi

我以前也是，装了滤波器后好多了

zlp88000

電源濾波器 加 更換電線成 金屬屏蔽線。就妥妥的解決了。

jiaxueyi

我以前也是，装了滤波器后好多了

henahuchangwei

wyjoo1 发表于 2017-5-16 16:23
就是圈住那个

额，谢谢，我试下

henahuchangwei

dhi 发表于 2017-5-16 19:44
我以前也是，装了滤波器后好多了

有的还说变频器入线端要输入滤波，出线端要输出滤波，还要换屏蔽线，哎，头都大了
# ~( m' l0 O: t. Y& ^1 ~: O

henahuchangwei

zlp88000 发表于 2017-5-16 19:55
/ P! z  s" ]. }9 t7 D$ C2 Y  K) f+ d電源濾波器 加 更換電線成 金屬屏蔽線。就妥妥的解決了。

) [# B* H1 Q# ?( h: ^. Z- r哎，听大家这一说我感觉有希望了，我还以为就我碰到了这倒霉的事，本来以为换掉那声音大的吓人的电磨总可以享受下电主轴的静音却没想到加了个变频器弄出这么多烦心事
/ K7 m/ f% g) i4 z: k

henahuchangwei

zlp88000 发表于 2017-5-16 19:55
6 T3 a$ k# ~  a" k8 {+ C4 @電源濾波器 加 更換電線成 金屬屏蔽線。就妥妥的解決了。

7 n. g. p# P; E3 _$ P请问电源滤波器按在变频器的输入端还是输出哪里啊，谢谢

huai1112

同样问题，同求答案
. B0 z; [6 i4 O5 Z; K; J

jesonaqq

换屏蔽线可以比较有效解决，步进，主轴的都用屏蔽线。
