|
|
发表于 2017-5-13 16:41:07
|
显示全部楼层
本帖最后由 chaolun 于 2017-5-13 23:49 编辑
& h8 K! r: { L( ?* K) D/ K W) D @: i
中国民间用名贵木料（紫檀、海黄、老红木）做刨子，自清代以来就有。（明代实物几乎不见，我就不乱扯了）。: a. [* o+ V ]$ A
现在全球交流多了，各种以前闻所未闻，见所未见的木头，也基本都能找到了。
. W( b( ]- o. v9 I' s+ H做刨子的木头，要有几个特点：
% L& T3 H* l$ O" N2 s一级要求：不宜变性翘曲，对湿度变化不敏感（干缩变形率低）；比重大；料子油性大；和别的木料摩擦系数小。
I$ b7 a. u+ G+ R二级要求：不易开裂，其实只要不裂在千斤，裂的问题不是最重要的，所以放在二级；软硬结合，这点等会详细说明。三级要求：颜色不能太深，对调出刀量来说，浅色容易看出刀量，并且浅色刨子加工浅色木料时候不易染色；木料切法。
$ R5 r0 s; S0 f* X2 U; Z' W d! ]4 L4 N
硬度，刨子加工，刨铁的槽是最讲究的，除非是钢柱千斤+刨膛等宽的结构，否则都要求刨刃从槽内插下去，要有一定的紧度。太紧容易打裂千斤，太松容易退膛。太硬的木头，如果缺乏弹性，就会出现第一次打入的时候太紧，但是退刨刃之后再打一次，就松了。& v+ X7 `: z% v- i' Q2 U5 W
很多硬木，都缺乏这个特性，比如紫光檀就是一个代表。
# \: S- \5 X3 U8 W7 }& ?- }做刨子，木料一定要刚柔并济，硬、仅仅能提高耐磨和刨口的耐用度。但是经常退膛是很痛苦的事情。
4 x9 ~/ E' I8 r3 V) L所以，西方的很多木质刨子，还有中国传统的老刨子，会镶口，镶口都用硬木。用黄铜镶口，会增加很多别的问题，这里就不展开了。
4 b8 S* q8 i; E比国内常用的木料硬的多的木头，比如澳大利亚的Gidgee，还有重蚁木，都有人拿来做刨子。但是公认壳斗科（山毛榉科）的木头刚柔并济。
8 s# Q% t6 L2 P" a F; M) f

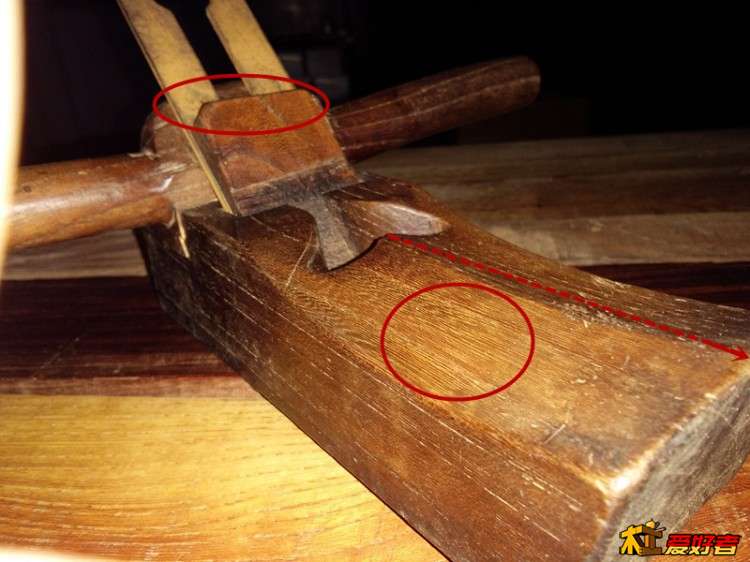

% A m. C- t" f$ \! i6 b* B$ B- _# F切法。所有的切法，基本上分成三种，铉切（年轮线平行于刨底），径切（年轮线垂直于刨底），四方切（斜切，年轮线与刨底有夹角）。
$ T% y m% D% ^: a' u% h1 }( j首先，你可以去百度搜索一下，不同切法木料干缩过程时候的变形方向。/ E% n5 Z" o) u3 l+ h
铉切，刨底（外圈用作刨底）会导致刨底内凹。
0 G, t$ X. Q( L径切，相对稳定，仅会导致刨铁两角对应木料往上翘曲。
% d$ L! f5 k6 D7 \$ ^, k; @四方切，就是一个木料取方料，中心对称切四块。对于中式刨子横截面准四方来说，这样切是形变量最小的切法。# Q# @6 M4 b$ }" O+ s
从耐磨度来说，铉切最耐磨，而且摩擦系数最低。
3 \; N: p: s% S2 N从千斤不易裂来说，是径切最耐用。
1 [2 z) v, X- `3 D2 ^+ }# Q一般做刨子，如果是新料，都是用四方切的方法选料。: @& h% R: n$ T- z6 _1 E5 s
如果是老料，一般用铉切的方法选料。+ e2 o V0 U8 e5 T: c& r
如果总会把千斤打的很紧，那就选用径切料。5 S* t1 Z9 W6 X6 t) X
; h; M6 h. s! e$ I7 J$ f; ?# o# R
|
|
楼主: 紫小檀
