求助：白钢的钻孔问题？

Hyfvju · 发表于 2017-5-6 09:35:05

转速低一点加油有条件的话钻头再磨一下

liwenjiang · 发表于 2017-5-6 09:45:38

21484886 · 发表于 2017-5-6 10:17:42

红太阳五金机电8812 家的
“ 硬质合金钻头钨钢钻头水泥钻瓷砖钻麻花钻镶合金 3MM-12MM ”

5mm的才 1.6元一根。

钻白钢不是贵的才好用，用这便宜钻头用对才是关键，不用加不不用加油。我用台钻一分钟几个孔轻松。

hynzmj · 发表于 2017-5-6 10:58:36

一般的钻头不可能行的，因为白钢刀片的材质和钻头是一样一样的，都是HSS，大神太多了

zzy9903 · 发表于 2017-5-6 11:05:25

白钢条太硬，不适合用钻头打孔，搞个简易电火花钻吧

yang235 · 发表于 2017-5-6 11:16:47

降低钻速试试

老兵丢丢 · 发表于 2017-5-6 12:12:34

zerowang 发表于 2017-5-5 18:39$ x+ u5 C6 ], b
是哦，用错钻头怎么攻得进去呢

从外形上怎么区分这两种钻头哪种是钻墙的，哪种是钻钢的。

呼啦呼啦同学 · 发表于 2017-5-6 19:42:25

dick_c 发表于 2017-5-6 04:56
- y" _* m9 q4 ^8 S3 I- Q注意：球形磨头磨的时候要倾斜一点，效率较高，如图。如果垂直磨，磨头中心点线速度为零，效率很低。

恩，分析的很有道理。谢谢指点。

呼啦呼啦同学 · 发表于 2017-5-6 19:43:59

数码家园发表于 2017-5-6 06:07
6 ~# y" I9 k0 {7 i4 @既然叫线切割当然可以切方切圆啦

哦，小的不太懂。见笑了。

呼啦呼啦同学 · 发表于 2017-5-6 19:47:02

zzy9903 发表于 2017-5-6 11:057 }- P3 U2 y( ~" ~
白钢条太硬，不适合用钻头打孔，搞个简易电火花钻吧

网上看有人怎么做过，不知道自己能不能做的出那样的设备。

呼啦呼啦同学 · 发表于 2017-5-6 19:52:13

老兵丢丢发表于 2017-5-6 12:12% d# {$ c! M+ \" l: j. e; Y
从外形上怎么区分这两种钻头哪种是钻墙的，哪种是钻钢的。

卖钻头的商家说这个是专门打白钢的所以才买来试试。

xyz123 · 发表于 2017-5-6 20:49:26

本帖最后由 xyz123 于 2017-5-6 20:51 编辑

买有几根这样的霸王钻，并不好用。硬度并非所期望的那样能一啃一个印子，钻刃不锋利，刃形磨得马马虎虎，用来钻铁比磨做好不了多少。

还是用小砂轮头或玻璃开孔器来磨比较实用。须压力轻、加水，不然金刚砂颗粒很快就被扯掉了。

用钨钢钻头爽，但钨钢脆，台钻同心度不好的话很容易崩刃。钨钢钻头几十几百文的好贵。

有磨刀机的话，自己铜焊硬质合金做钻头比买钨钢钻头便宜。只是一般只磨简单直刃，深一点的孔不好钻。那ARTU霸王钻其实也就是这种，在深水宝里贴高大上的德意志牌子也不会有多少当真。

工件薄的话，简易电火花也不错，变压器整流桥电阻电容，拿个铁钉啪啪啪十几分钟可搞一个孔。

zzy9903 · 发表于 2017-5-6 21:18:33

呼啦呼啦同学发表于 2017-5-6 19:52/ v; [2 D& m3 Y+ W1 m' w
卖钻头的商家说这个是专门打白钢的所以才买来试试。

有时候外行人也叫不锈钢是白钢, 但是这个"白钢"跟机械加工行业说的白钢是两个东西, 不锈钢类的2xx/3xx牌号的材料都很软, 430的稍硬, 但都比真正的白钢差的远了, 你这是白钢条, 做车刀用的材料, 也叫高速钢或锋钢, 硬度一般在60多, 能钻动它的钻头得用硬质合金,氮化硼,或金刚石之类硬度比白钢高的材料才行, 而你图片中这个钻头显然不是, 结果当然是钻不动了 ,钻头前刃很快就钝了, 然后就是打滑干磨, 再之后就会发热退火

刨眼 · 发表于 2017-5-6 22:50:11

sfwsph 发表于 2017-5-5 23:09
/ t3 c9 P/ F; g; ^" G你那钢条肯定不是白钢。白钢用手电钻是打不动的，必须用台钻，不然累死你。还有要用合金头的钻头，这种钻 ...

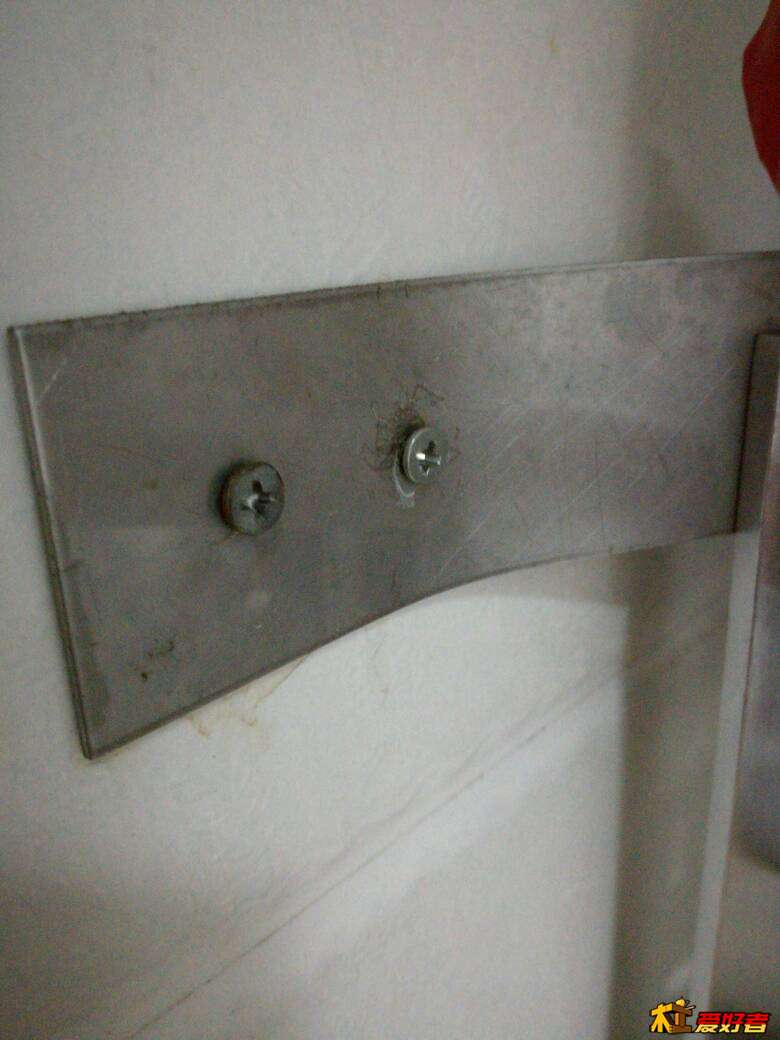

是不是白钢?

sfwsph · 发表于 2017-5-6 23:07:40

刨眼发表于 2017-5-6 22:502 F2 G# d1 m2 H* h: B) q! |5 m* I
是不是白钢?

看着象不锈钢啊，白钢也叫锋钢硬度很大，怎么会打弯呢。

		自动登录	找回密码
密码			注册

[钻] 求助：白钢的钻孔问题？
