发个报到帖，顺便上两个作品。

jesonaqq

雕刻机之神 发表于 2017-5-5 12:21
5 K7 y8 n% ~6 F+ FF5000有吹牛逼的嫌疑。40步进那可怜的扭矩

4 x" b. _* T$ I$ y; J从实用角度来说肯定是吹牛皮。毕竟真的干起活来不可能达到这种速度，包括一些所谓的大机子，与机架强度、主轴的功率、甚至所用的刀都有关系。
“控制板的加速度以及最高速度都根据机器情况做了优化设置，现在加速度200，最高速度5000。”
原来的控制板设置加速度为30，最大速度为500。玩过玩具机器的朋友应该都有体会，那效率和步进电机的振动噪音简直无法形容。
现在机器用的42电机也不是比较厚的那种，目前的参数跑起来没有问题，也不失步。
- W6 B7 ~' ?" R, ?/ |: X' q, T5 i目前就是Z轴由于电机自身重量比较大，否则我还想把加速度再提高些，为了防止雕刻中途失步出现意外情况，还是忍住了。
更改设置以后改善还是很明显的，首先步进电机的低速噪音降低了很多，还有在工件表面移动的速度也是大大提高，这一些对使用来说是有实际意义的。

4 F& ]$ y- T; _5 _. d, {

jesonaqq

dnzheng 发表于 2017-5-5 08:29
机器功能太单一了

就是因为定位很明确才决定投入这台小机器
' N9 E- `" }0 u) L9 E/ H# g- L* h最早接触雕刻机是去年，也是网上买的型材的玩具机子，到手当晚我就不满意机器的表现了，总想追求“小钢炮”的感觉。
不停地改，中途也有迷恋过大行程，重新做的大机架（电木板+20光轴），更换过网上300W的主轴电机，都希望能做到比较正常的加
工水平，意料之中，结果都非常失望。
! C! T3 E$ [/ h- G看到这台机子的时候也是看好了机器够小，结构相对来说够强硬，底子好改造才有意义，所以才多花了几百块换了一套无刷电机，实际
' |. Z7 V+ E2 x) o5 ^! S; O2 n表现个人还是比较满意的。

欧阳若尘

jesonaqq

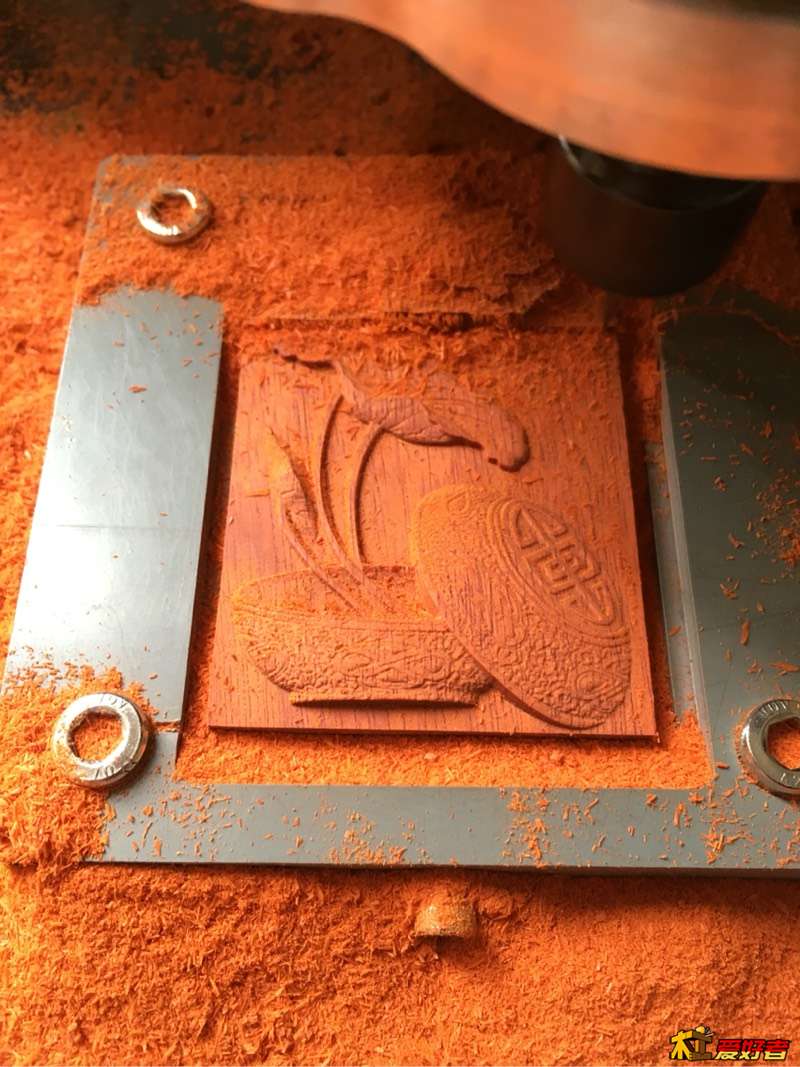

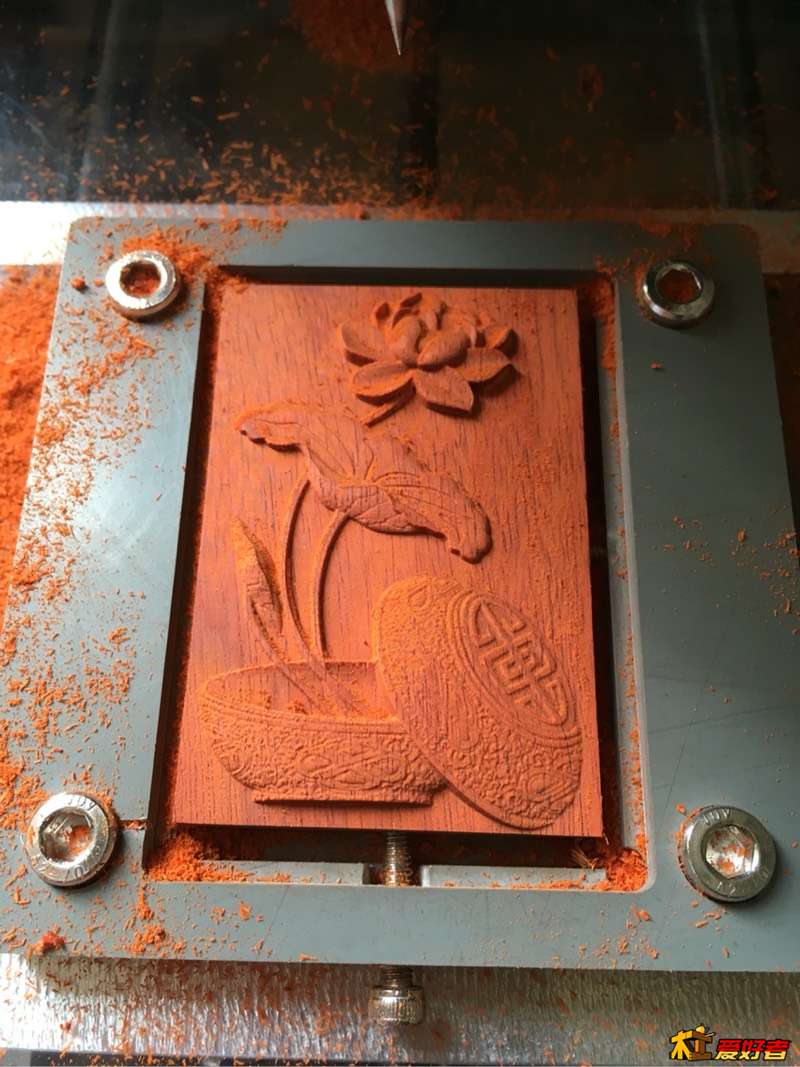

继续雕作品
9 ]( C; k; o9 H! M- n

雕刻机之神

jesonaqq 发表于 2017-5-5 13:30
5 k. `8 h! g, e9 P. I" S2 k3 Q从实用角度来说肯定是吹牛皮。毕竟真的干起活来不可能达到这种速度，包括一些所谓的大机子，与机架强 ...

! y% w3 g6 j( G- S* ]/ B丝杆螺距2的话，5000的速度。步进转速要达到2500转每分钟。开玩笑你的G00可以玩这么高？除非用伺服这么高的转速扭矩不丢失

jesonaqq

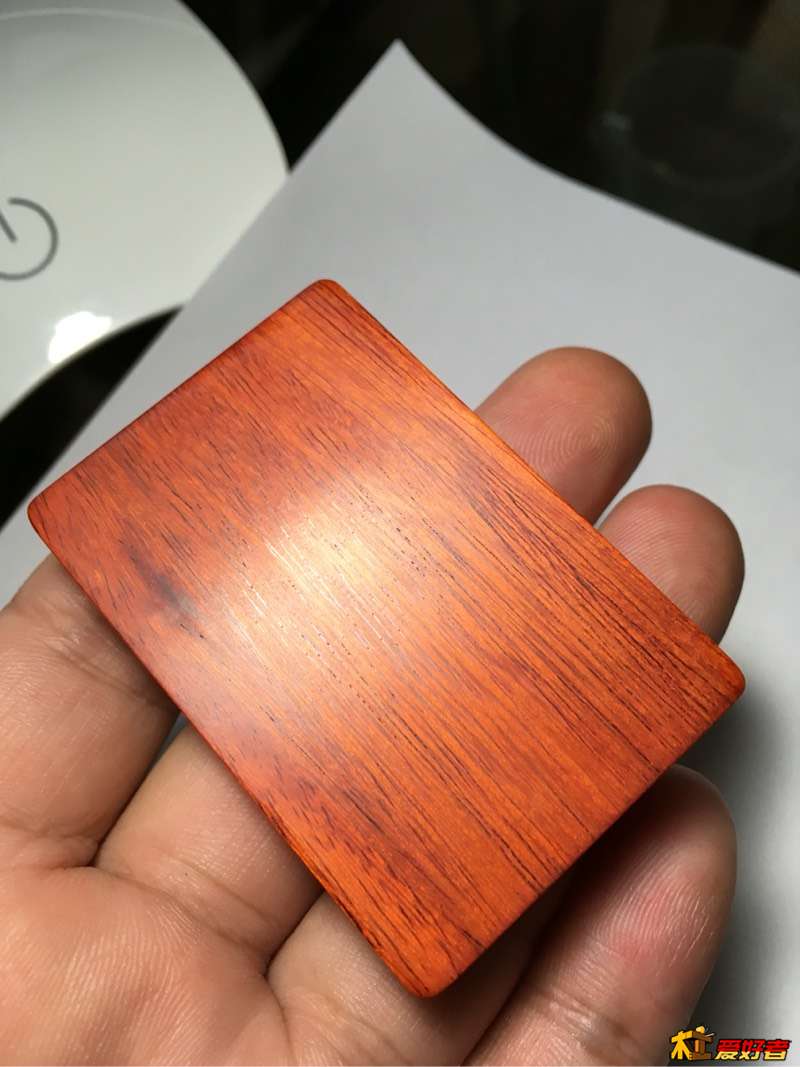

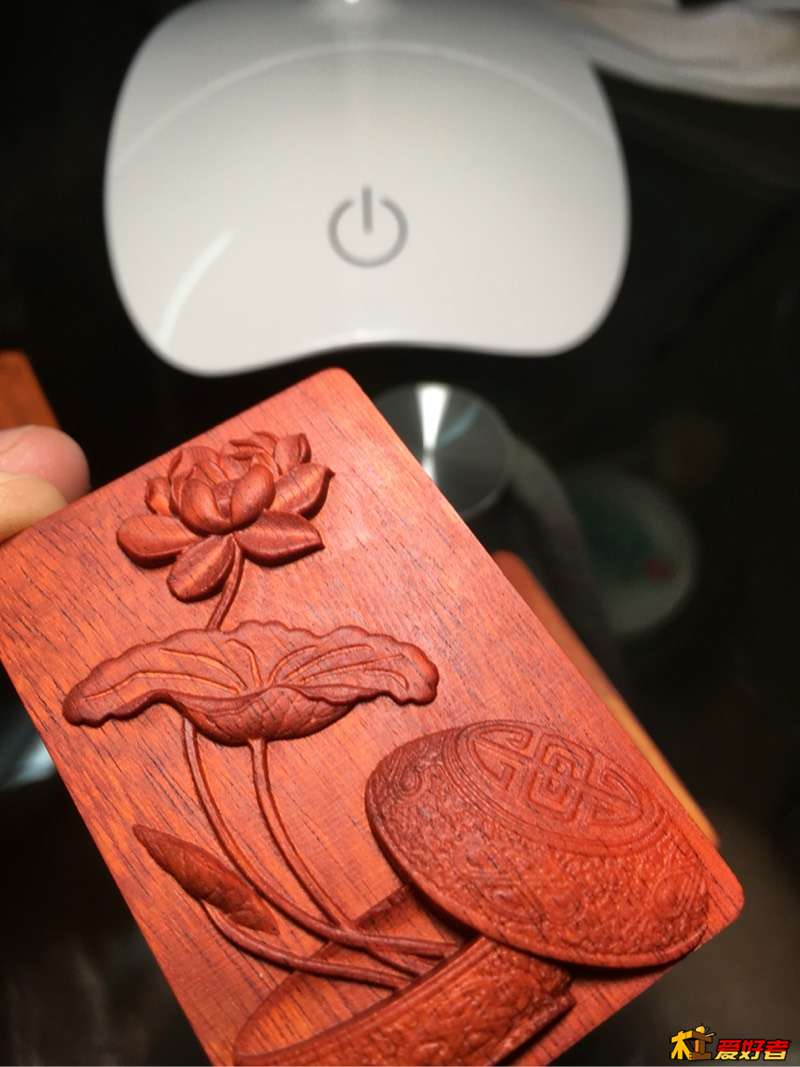

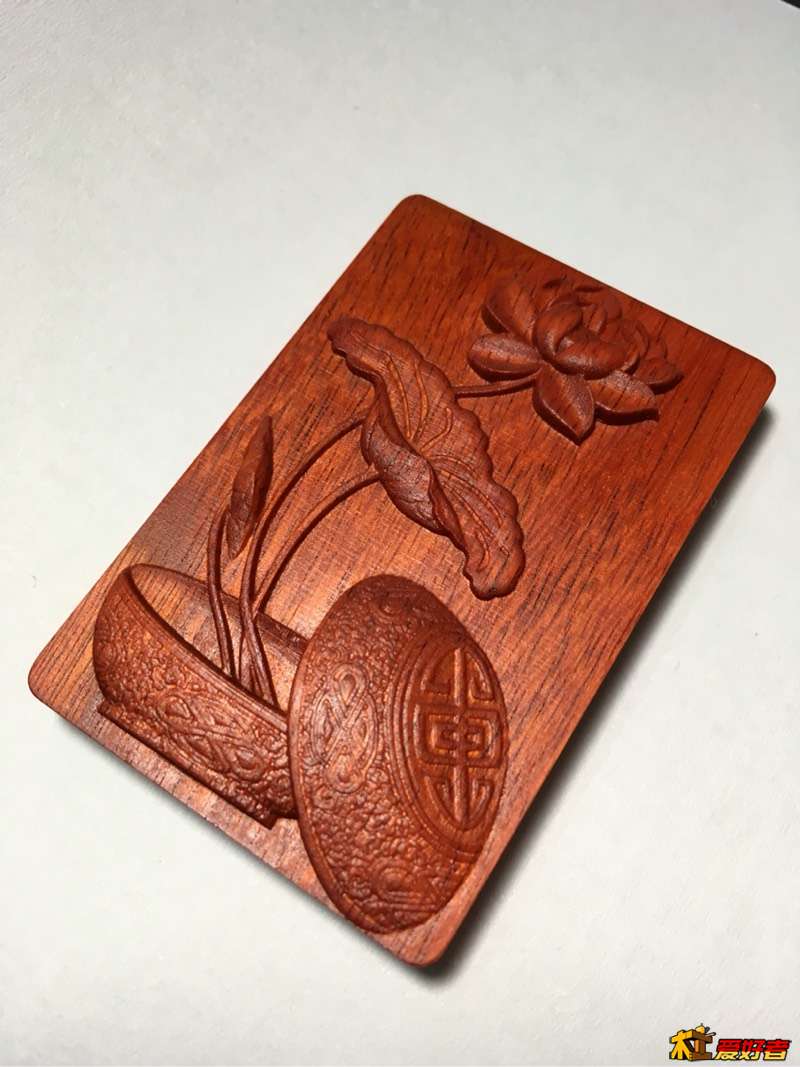

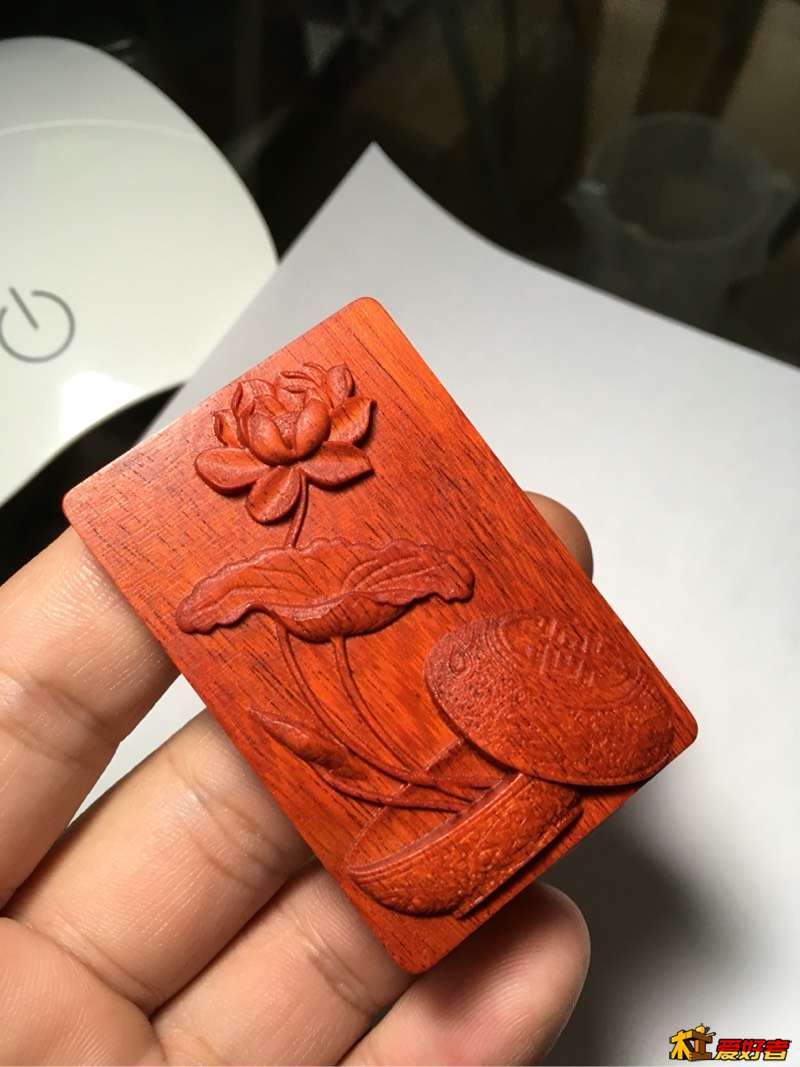

上成品图
! ?8 Y% S, c. A% b; a4 k( |1 y4 y

" `( Z# \% T6 z3 O0 V

jesonaqq

雕刻机之神 发表于 2017-5-5 15:41
4 l: |1 y4 ?) @  z) f. Y1 [丝杆螺距2的话，5000的速度。步进转速要达到2500转每分钟。开玩笑你的G00可以玩这么高？除非用伺服这么高 ...

以前我那台机器T8丝杆导程4MM的设置到3000就会失步，稳定运行的只能到2400左右。现在这个导程8MM，测试了再高都没有问题，我是考虑到稳定才设在5000的。机器实际可跑的数据，除非我理解错误，否则不会假的。
( m" z% P  q$ C3 n

阿余

感觉机器不是很稳， 走起来震动比较大， 表面质量不算太好。

jesonaqq

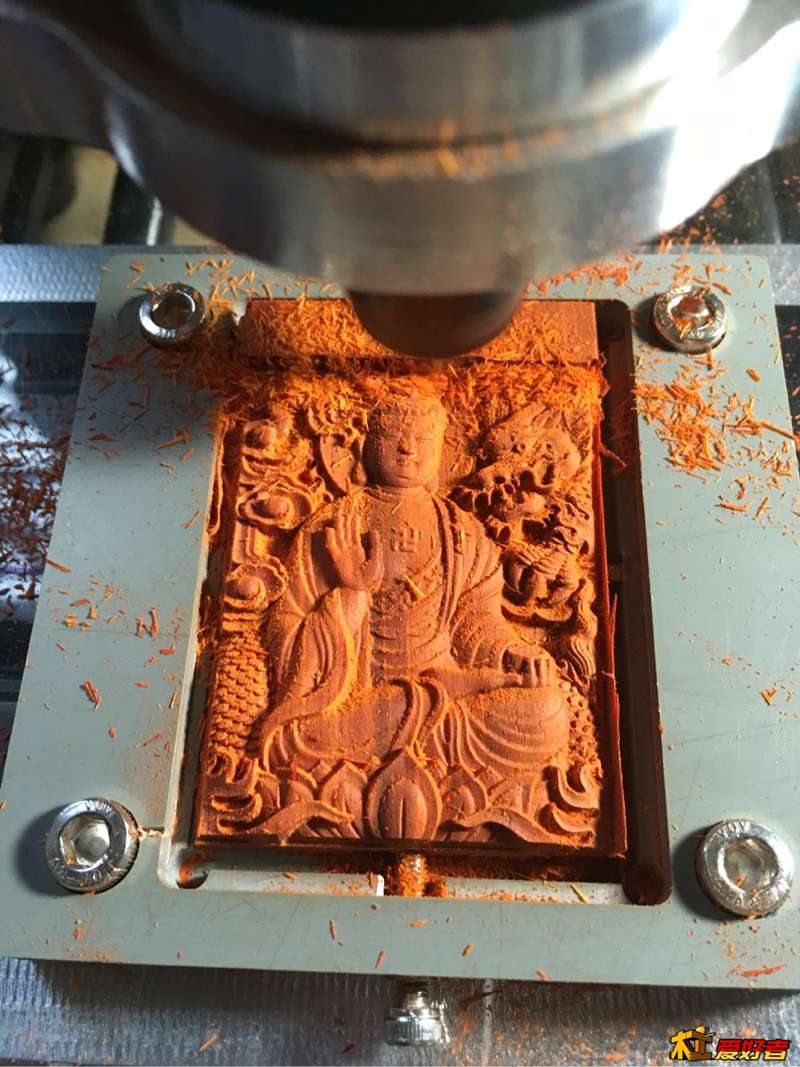

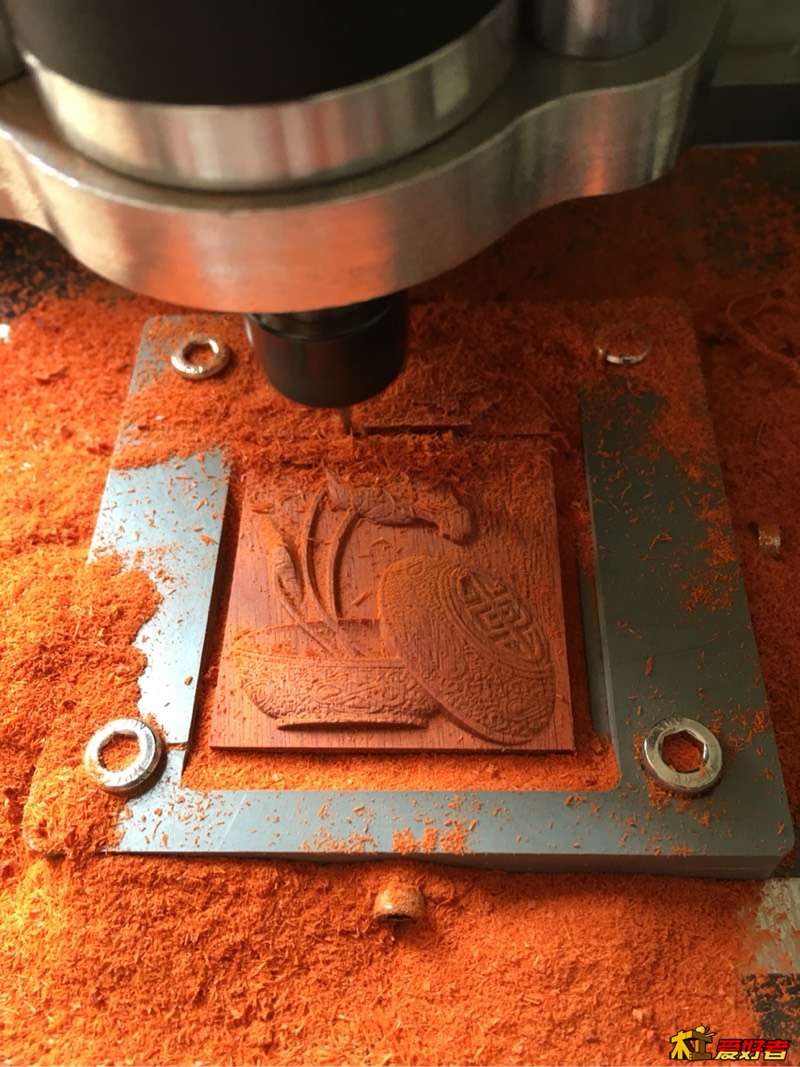

继续雕新牌

jesonaqq

阿余 发表于 2017-5-5 17:23
感觉机器不是很稳， 走起来震动比较大， 表面质量不算太好。

是的，可能刀也不是太好，底部带10度左右的斜面。

jesonaqq

阿余 发表于 2017-5-5 17:23
感觉机器不是很稳， 走起来震动比较大， 表面质量不算太好。

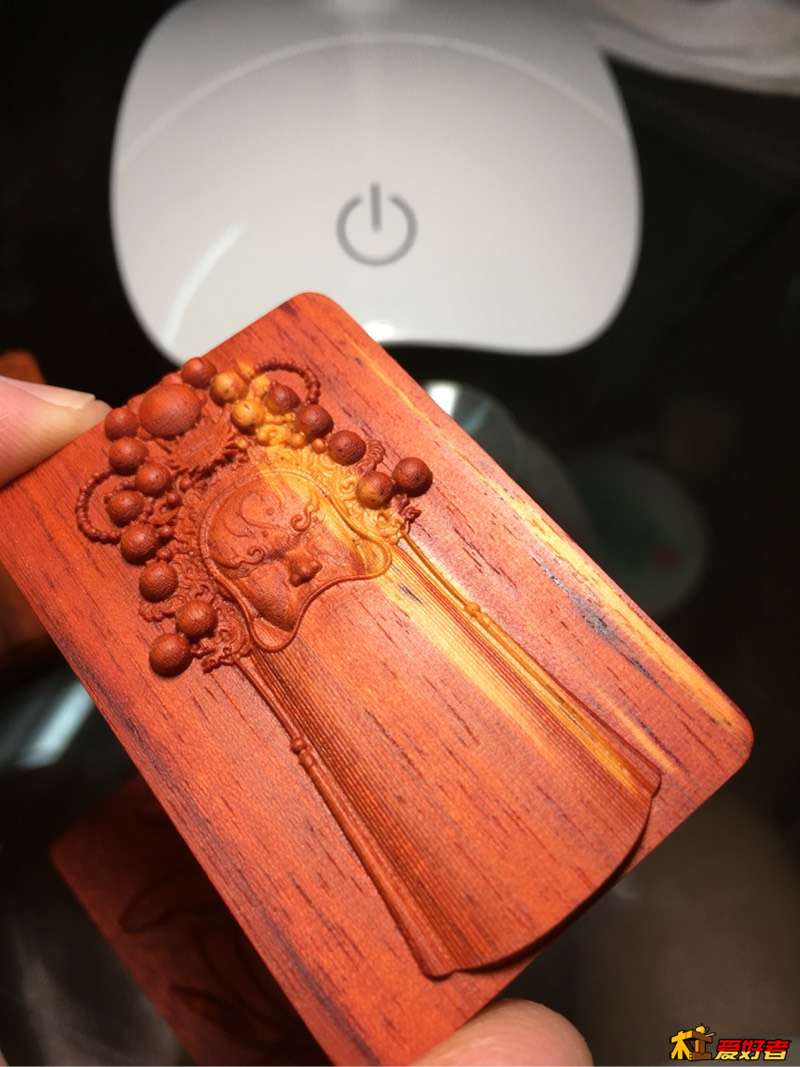

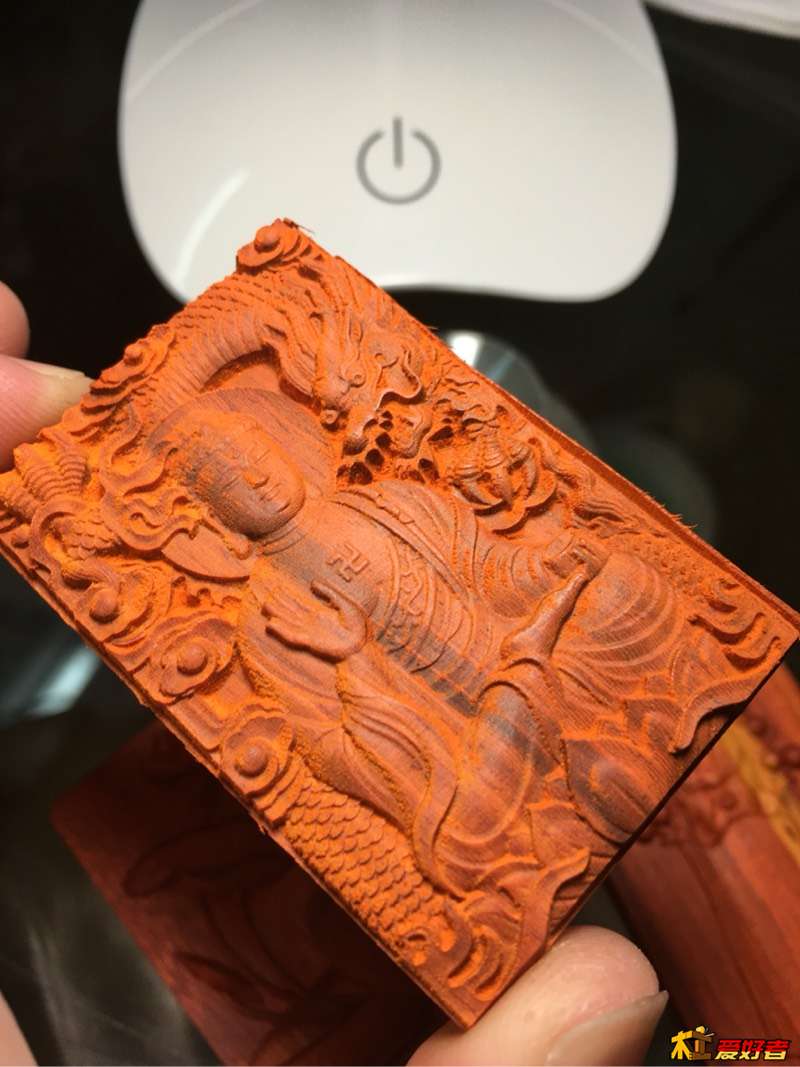

# l7 V8 @) w  ~# Y% |7 d. C在平面位置这种小纹路显得比较明显，可能与进给速度有关。刚下机的如来表面光泽看起来都还不错。烦请指点一下，谢谢
$ e- }$ g' C  u4 c( F1 ^( \


2 |5 n9 E* R. A1 A1 d

阿余

jesonaqq 发表于 2017-5-5 18:39
在平面位置这种小纹路显得比较明显，可能与进给速度有关。刚下机的如来表面光泽看起来都还不错。烦请指点 ...

& j% N9 x7 ]$ l. q: l# _" }我原来用过光轴的机器，确实有这个问题， 要缓解就是慢。越慢就越不明显。 后来换成用线轨机之后，这种会好很多，他没有这种上下不平的情况，但刀纹是一定用的， 光洁度会好很多。

被气死的小猪

论坛处处有高人

伪装者

继续讨论，我接着学习~~~感觉看你们评论都可以学习到好多东西~~
