欧刨DIY之凿刨

拉巴特

凿刨是啥？为啥要做凿刨？各位，我得承认，我有工具党之嫌。除了它对我来说不算大的用途，我黑暗的内心深处，其实更是被它的逼格所吸引。驱使我去做完的动力，就是得到，然后抚摸之。顺带可能用用。由此看来，我，确实是名工具党。
打倒工具党。

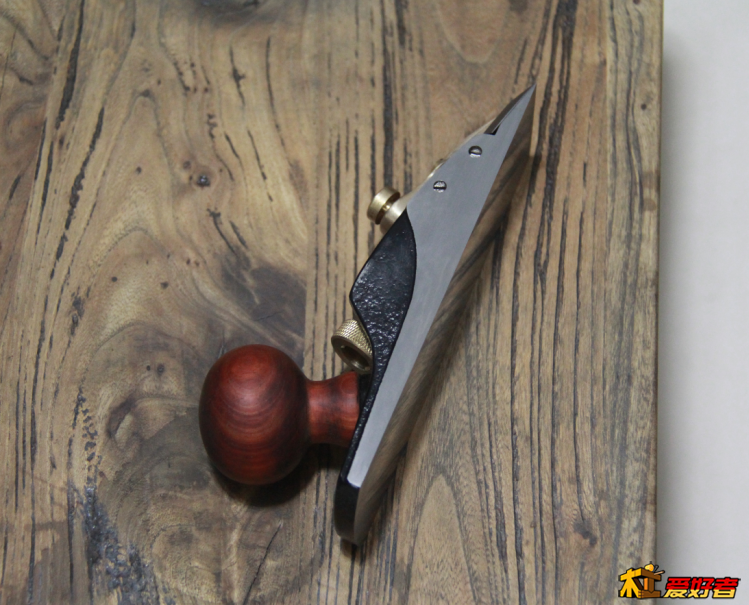

惯例，先看做完的样子：




刨身是木子兄弟寄过来的小样。很佩服木子兄弟。我猜他也是追求别的多过实际用途，而他的驱动力跟我一样强烈，居然就凭着某宝上的几张图片，手工打样了出来。尺寸不同，但照样找到了逼格。事实证明，他的能力靠谱。

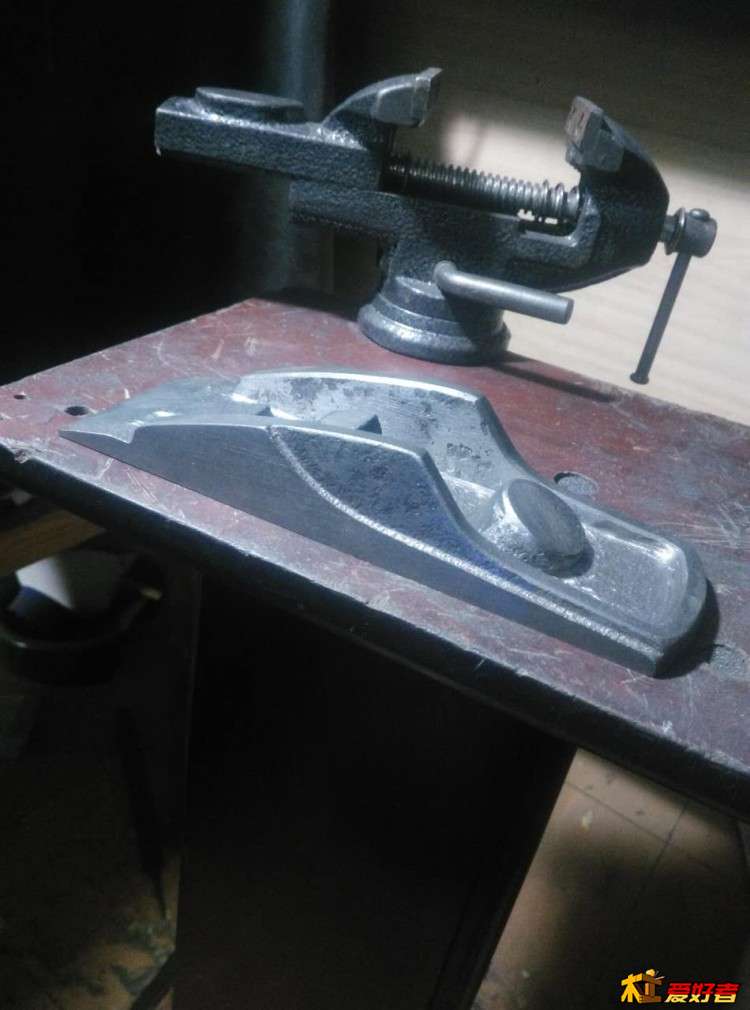

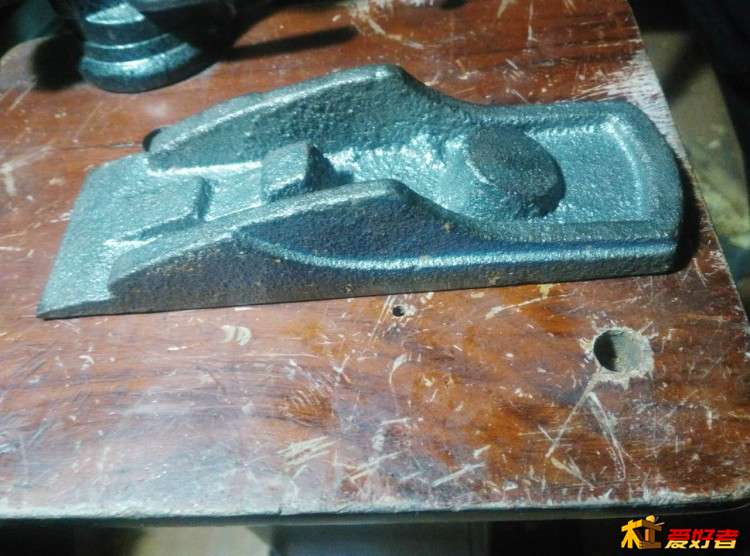

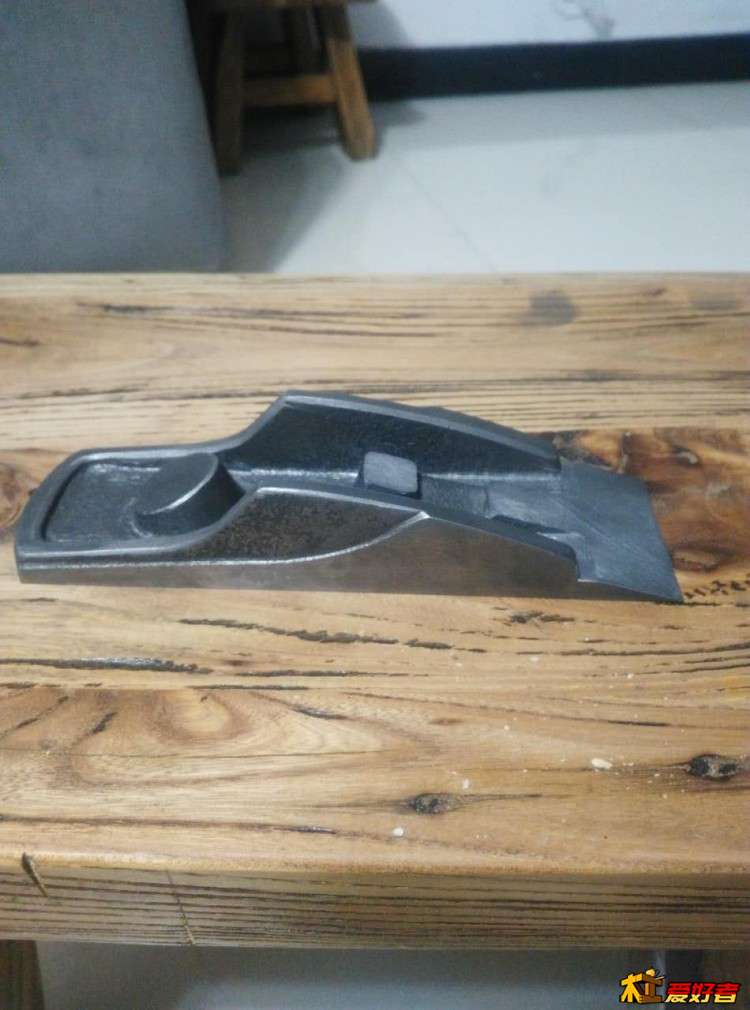

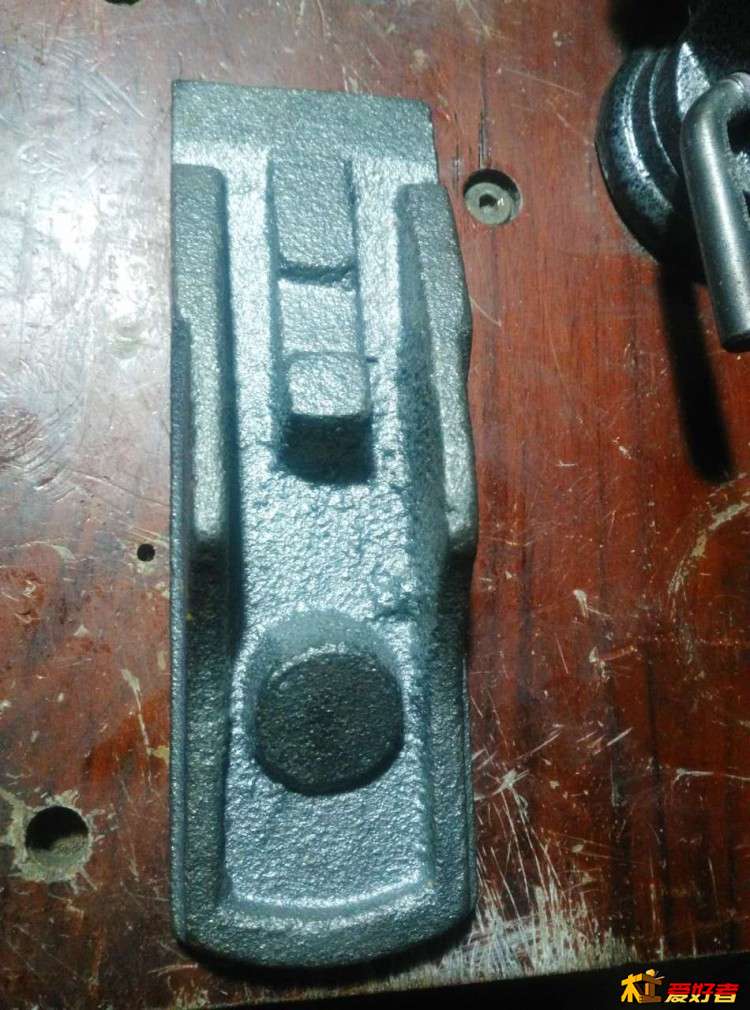

总共出了两个小样，寄了一个给我。来时的样子：

这回好像还凑合，对吧？

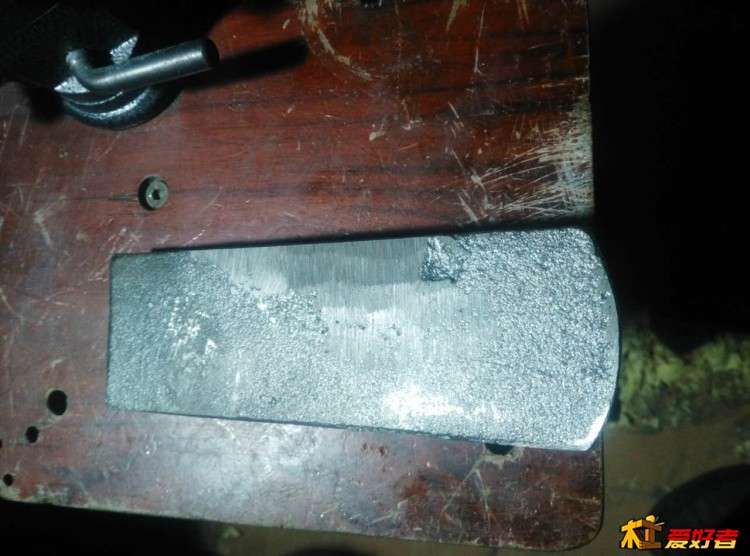

其实我是头疼的。因为：

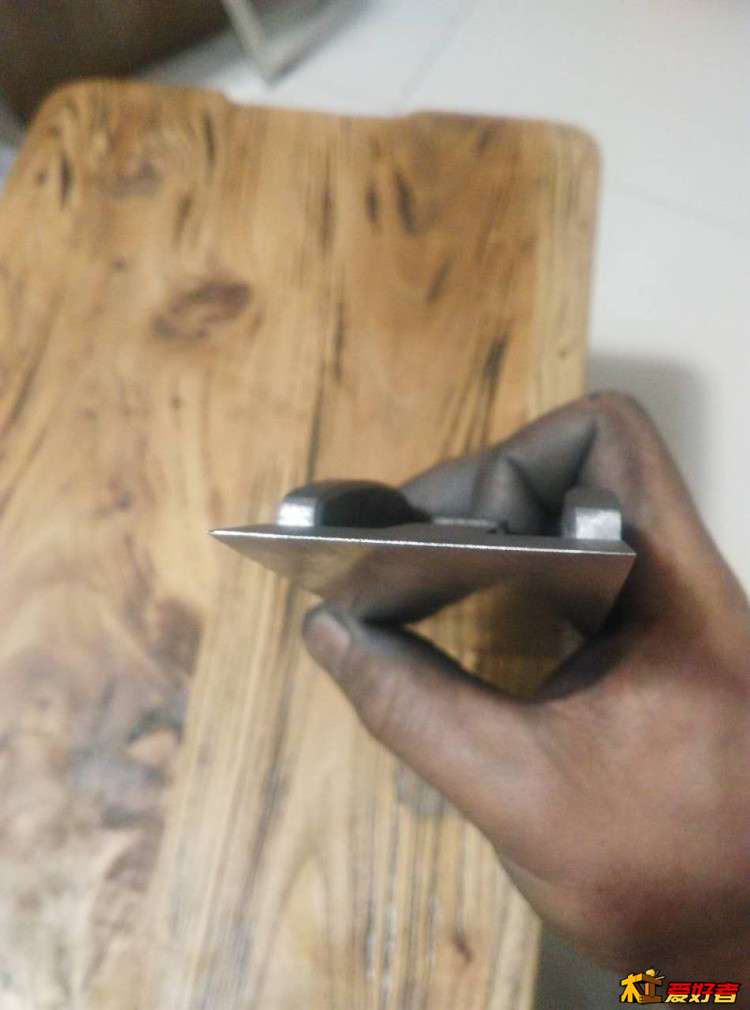

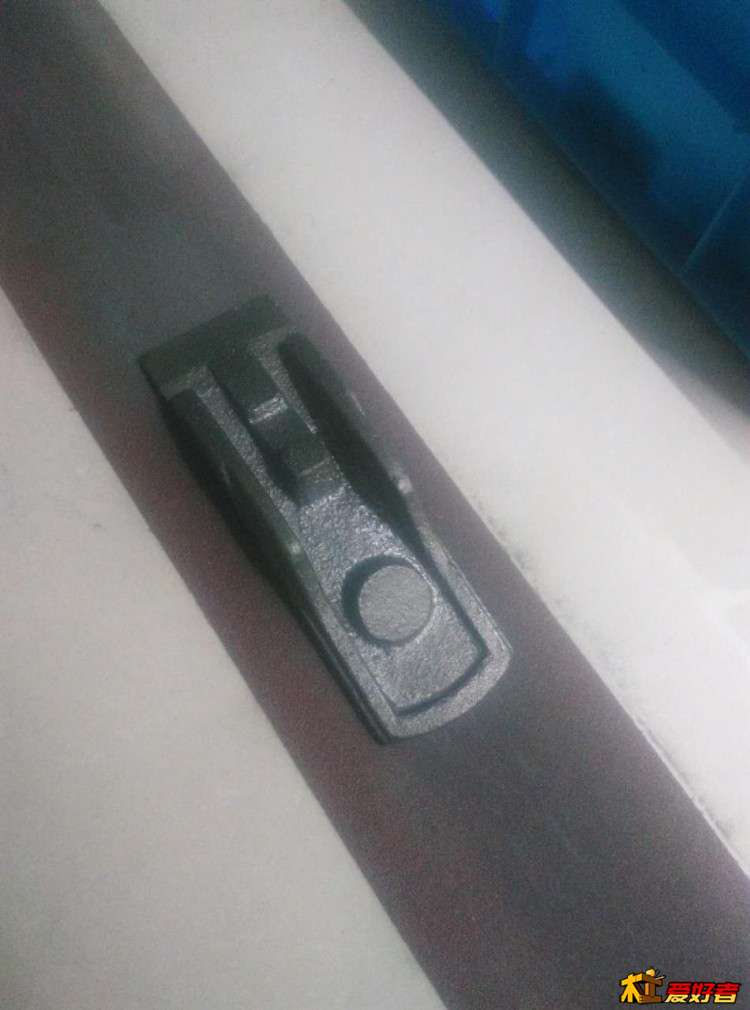

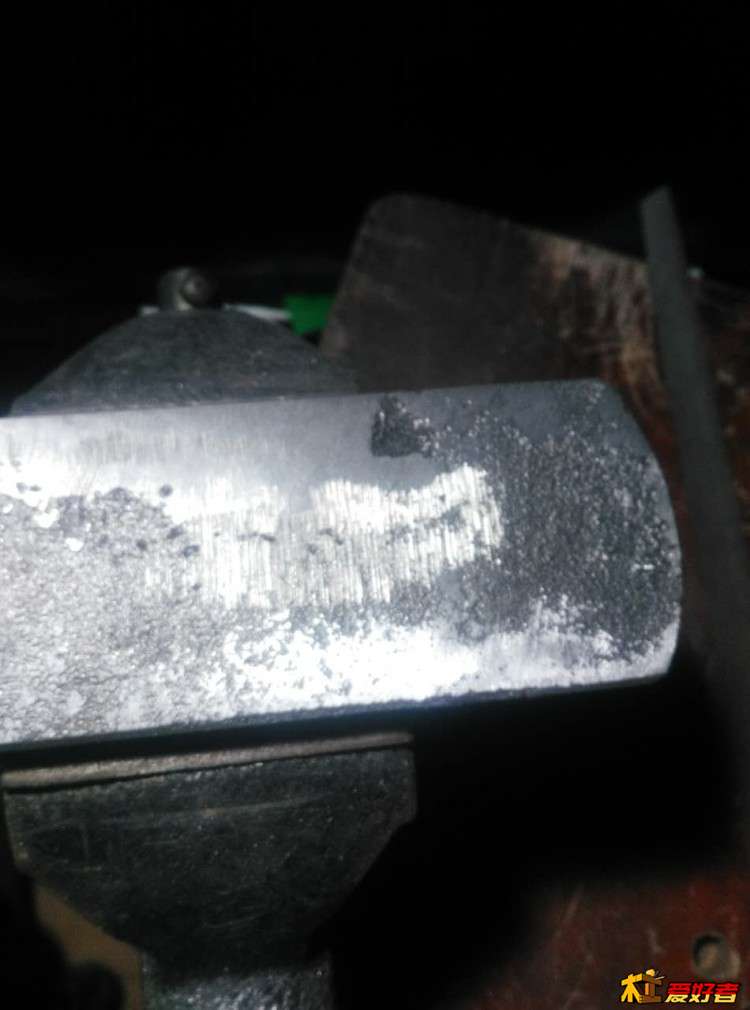

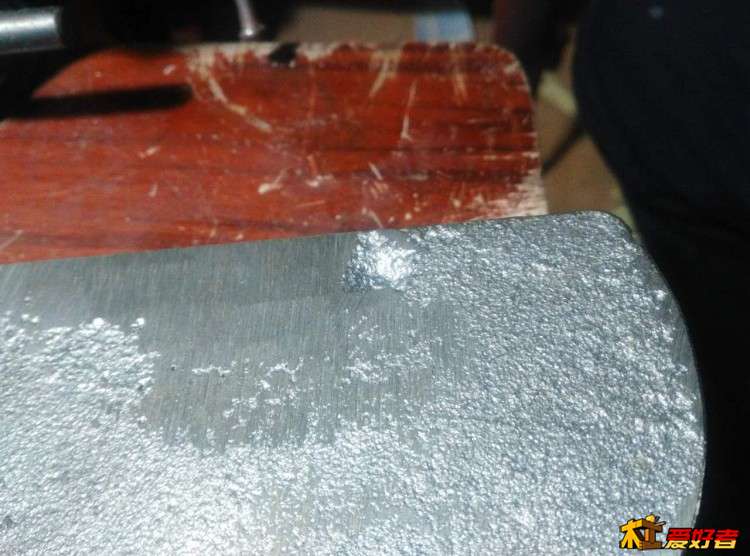

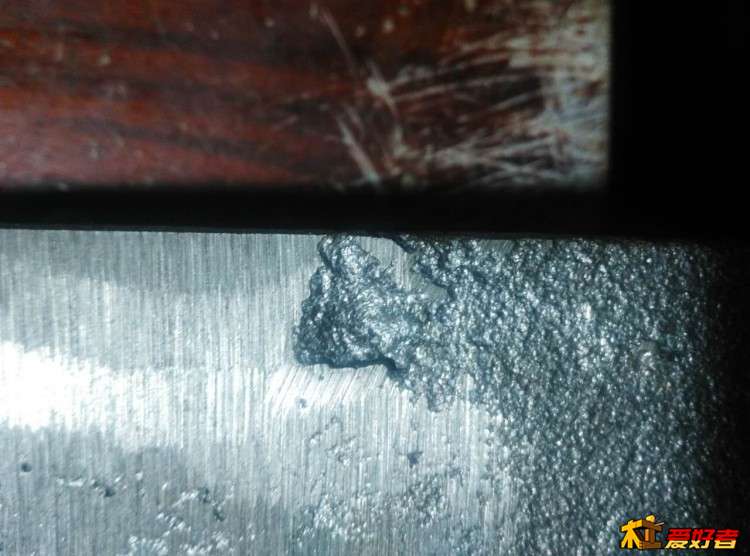

这个坑，目测起码3MM。蓄上水，能跳水了。
我是铣一刀，还是铣一刀，还是铣一刀？

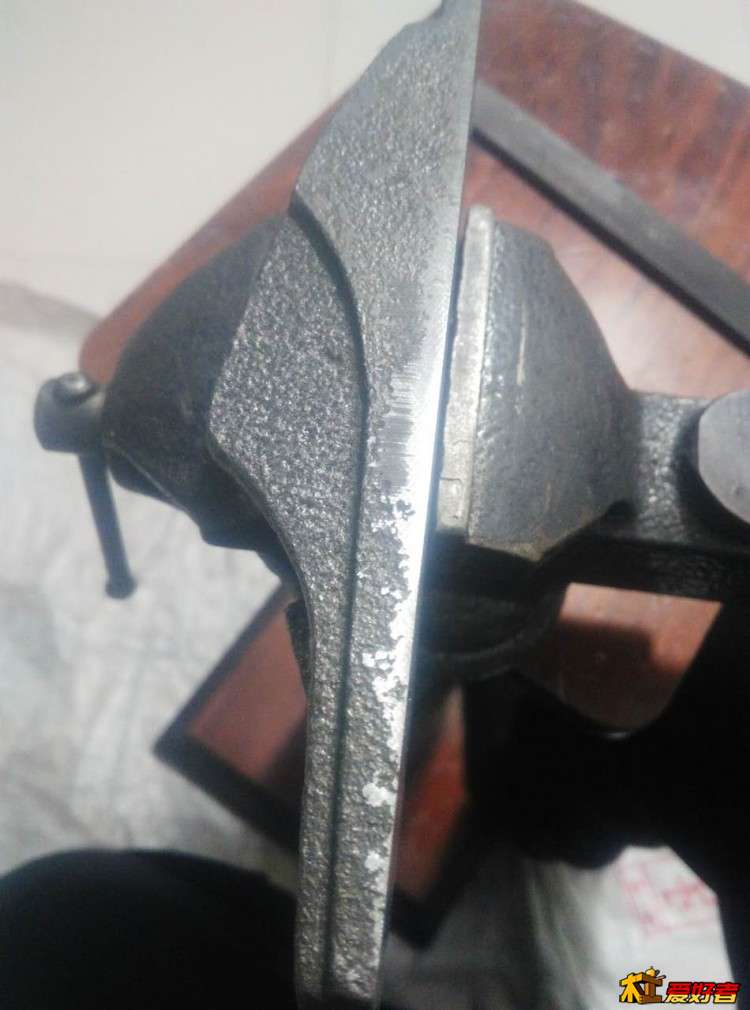

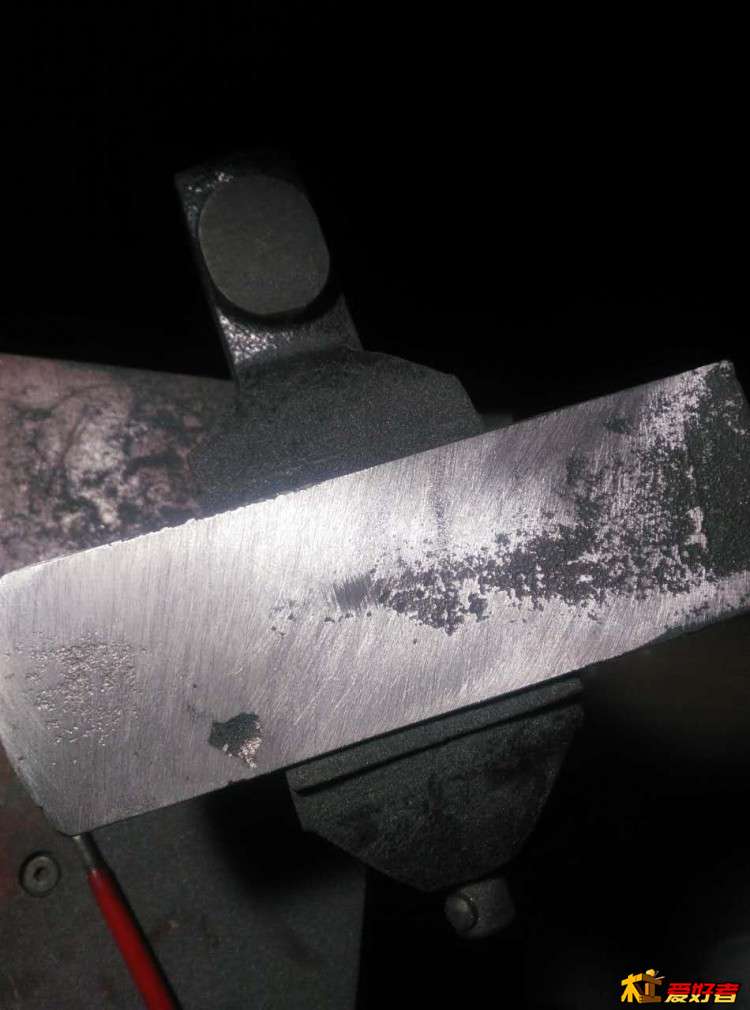

铣吧。又不是没铣过。开铣：

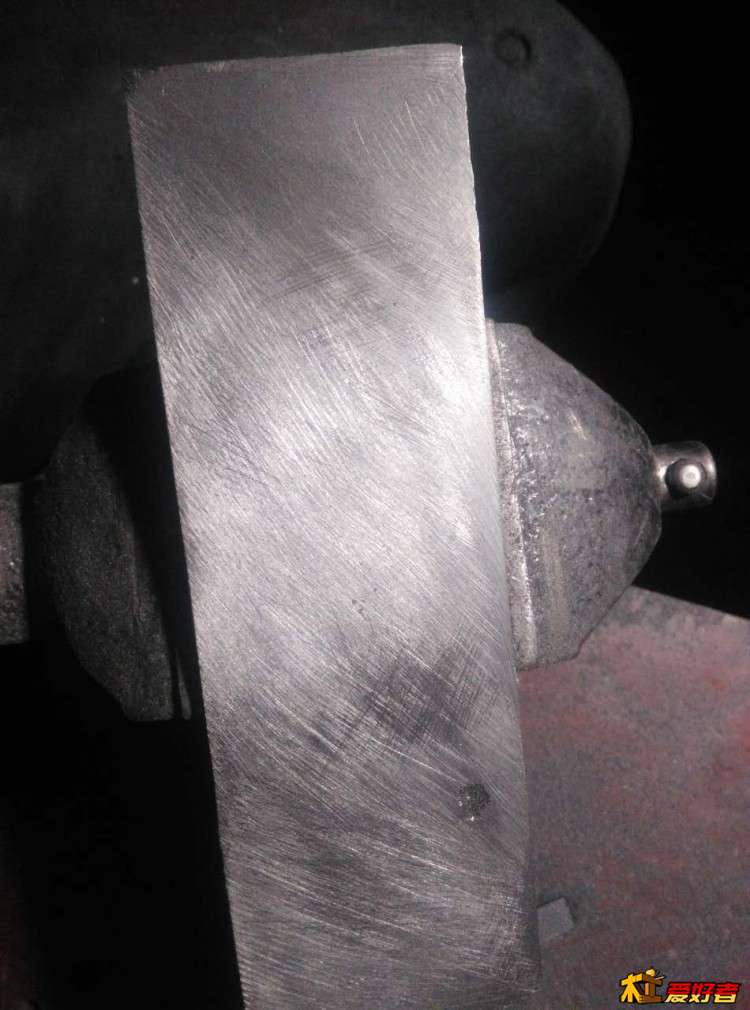

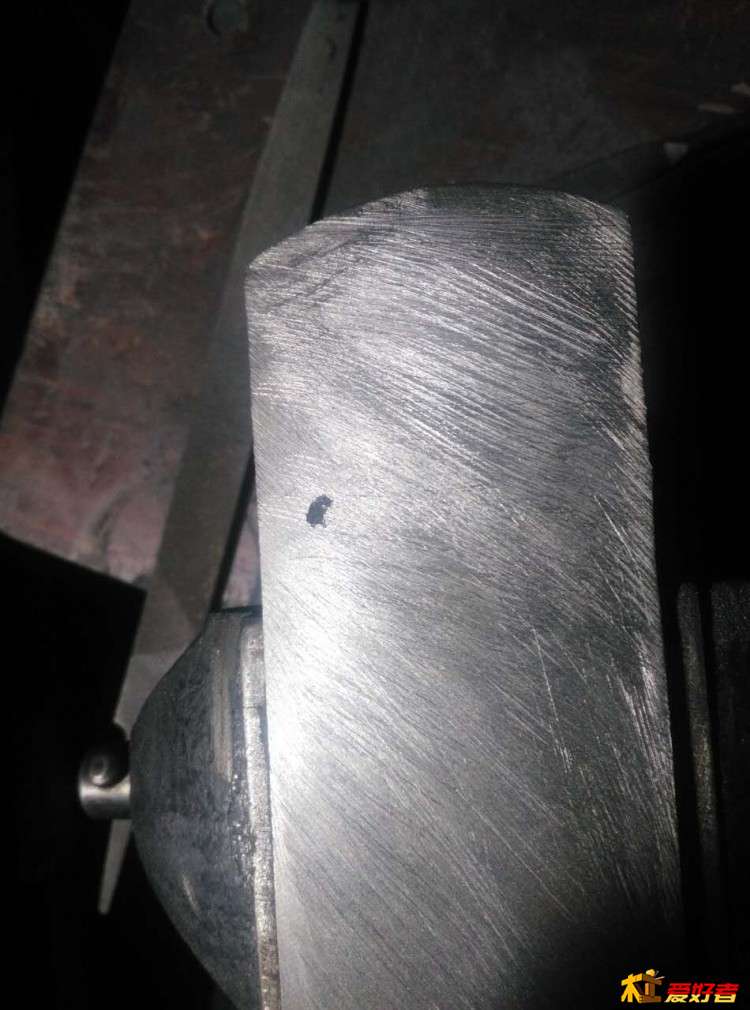

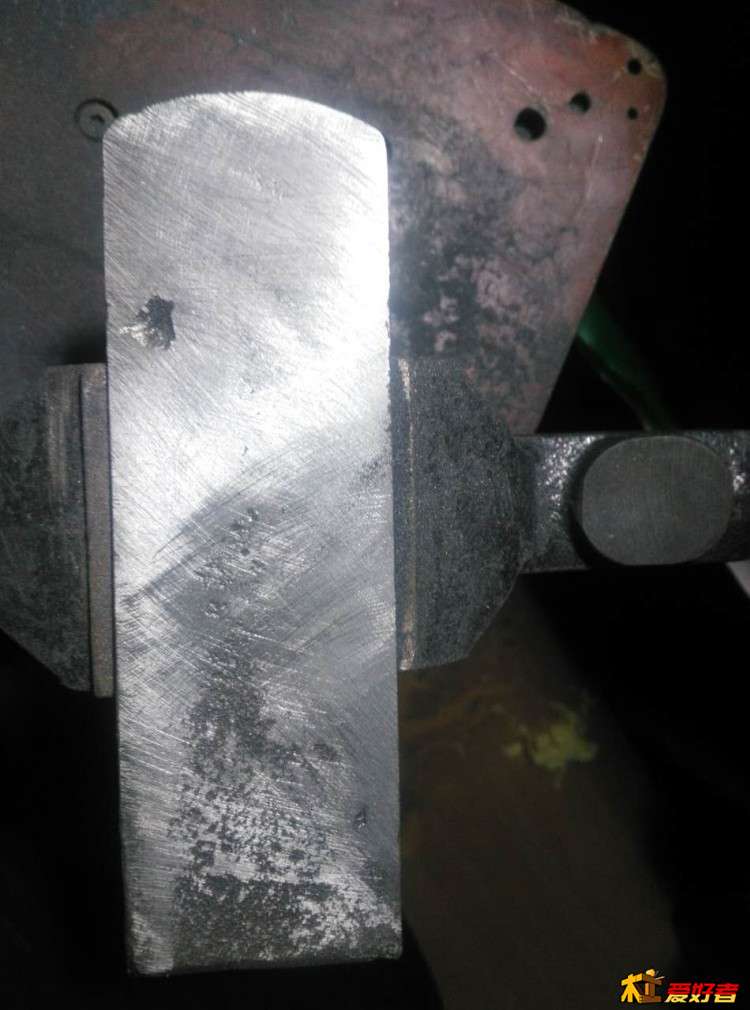

铣平。八张过程图，有点多。因为实在有点漫长了，“铣”了三个多小时。头晕眼花，肚子都铣饿了。回家吃饭。

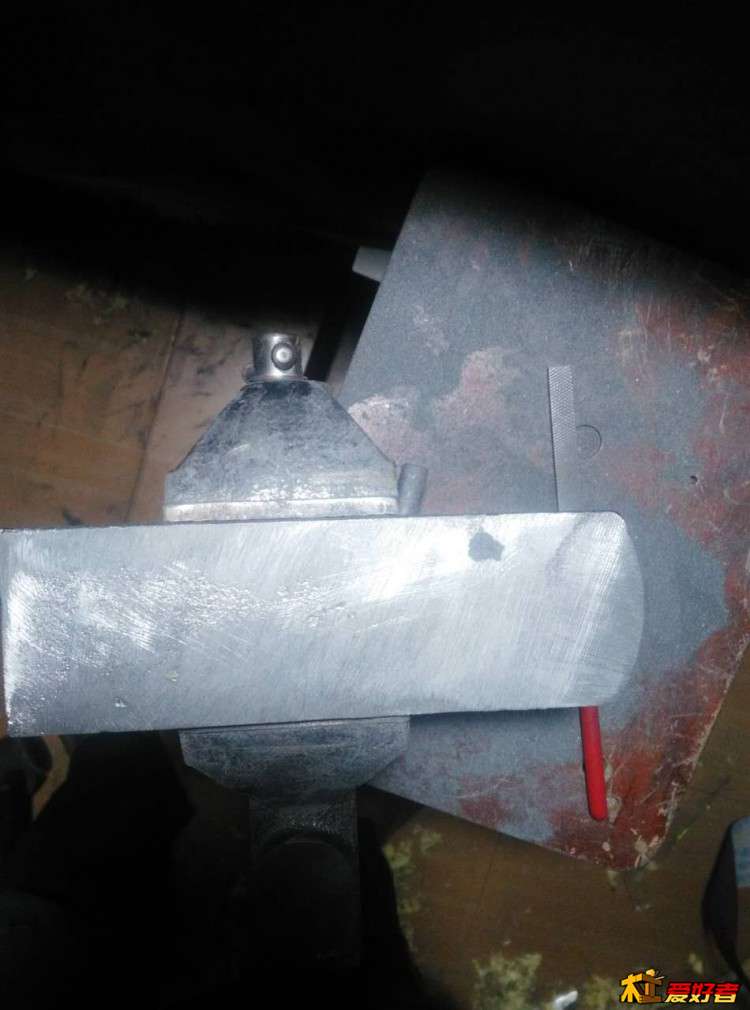

上磨床：

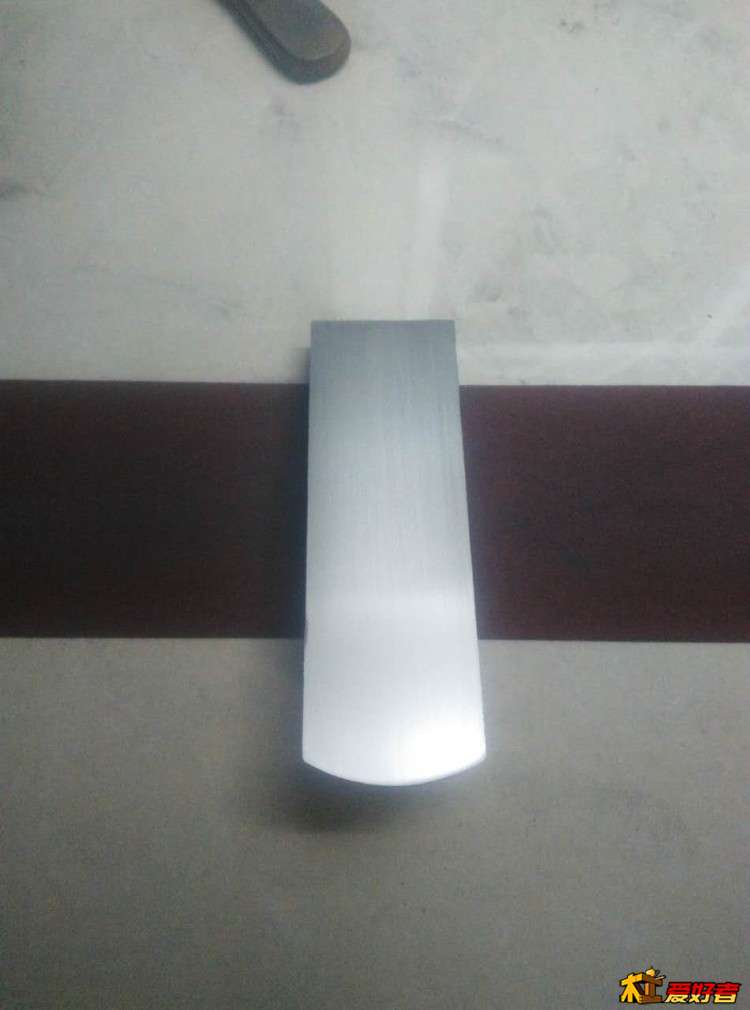

平了吧？嘿嘿，轻松。
深度铣磨有好处，终于无砂眼。一点都没。

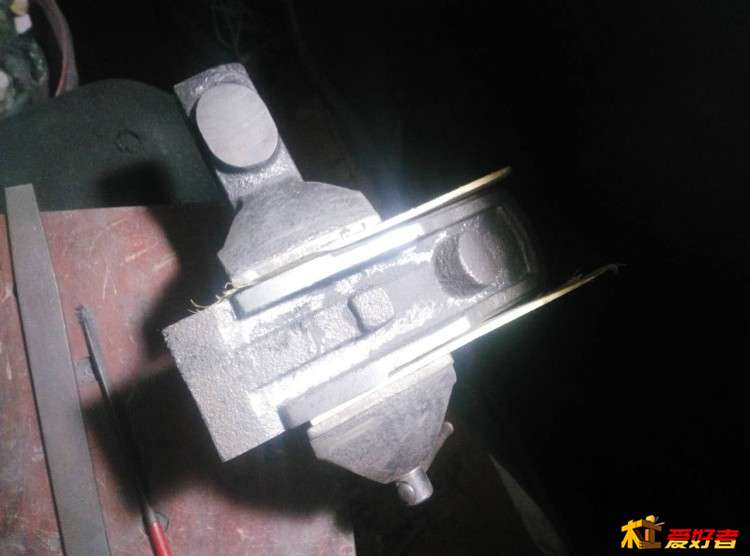

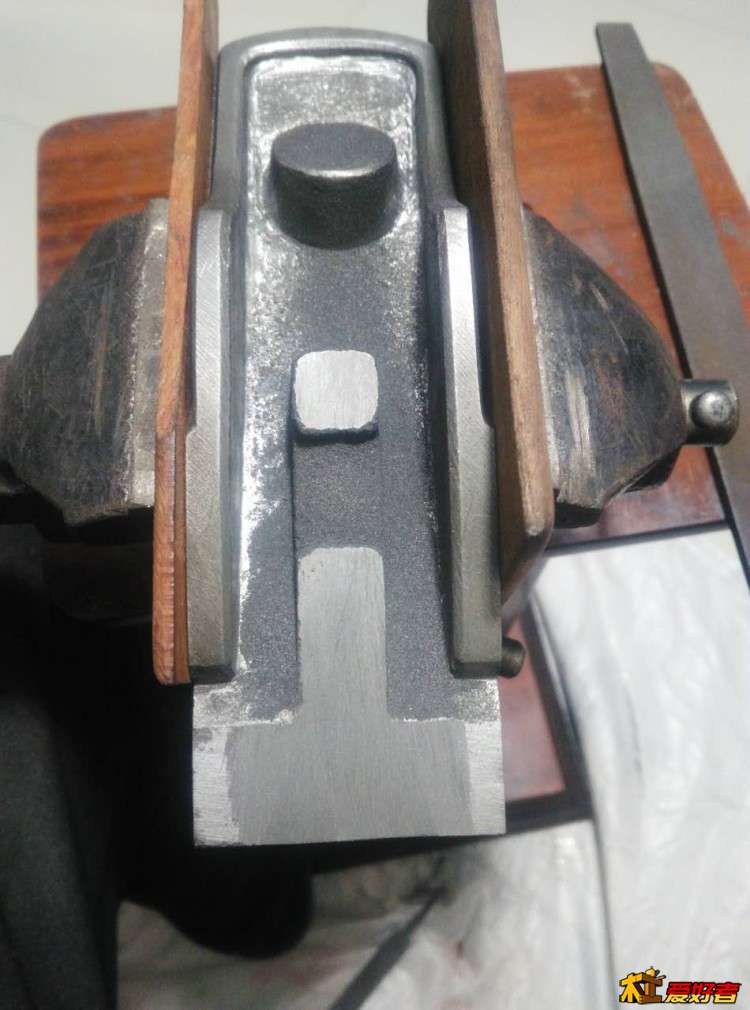

最痛苦的，过去了。剩下的几个面，要轻松多了：

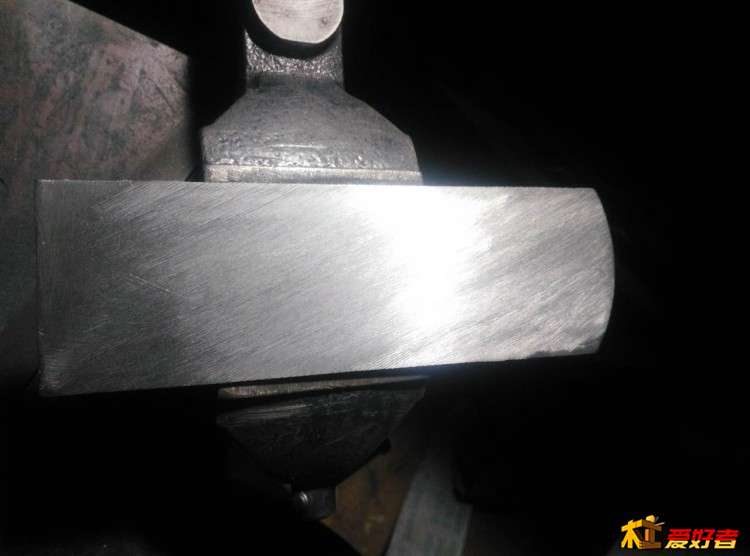

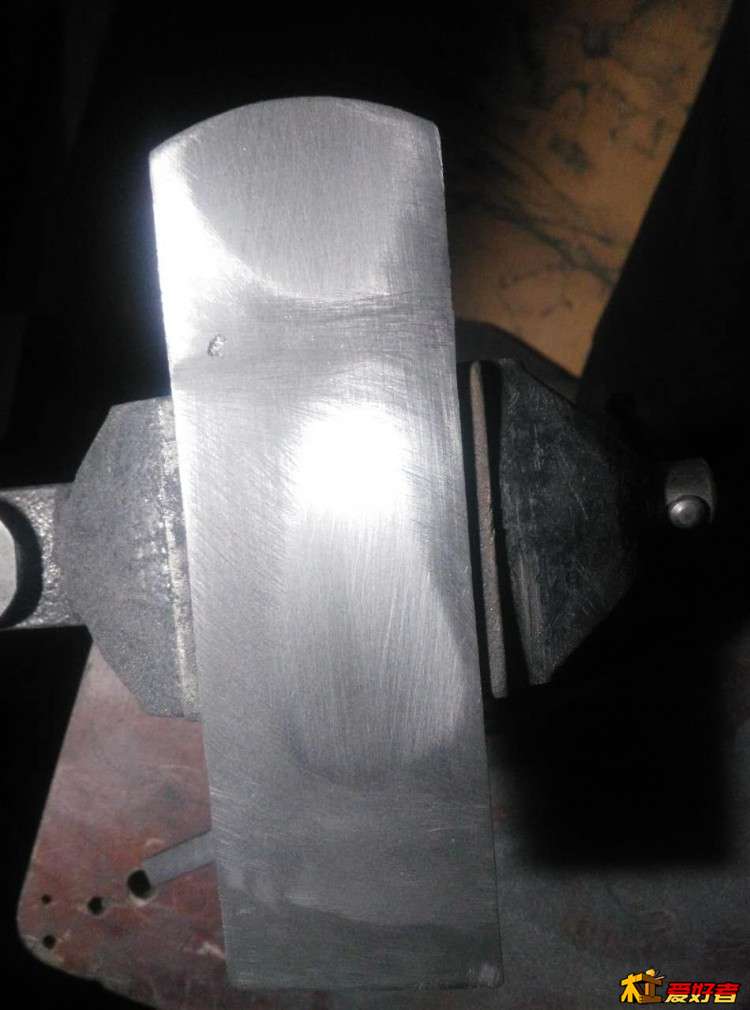

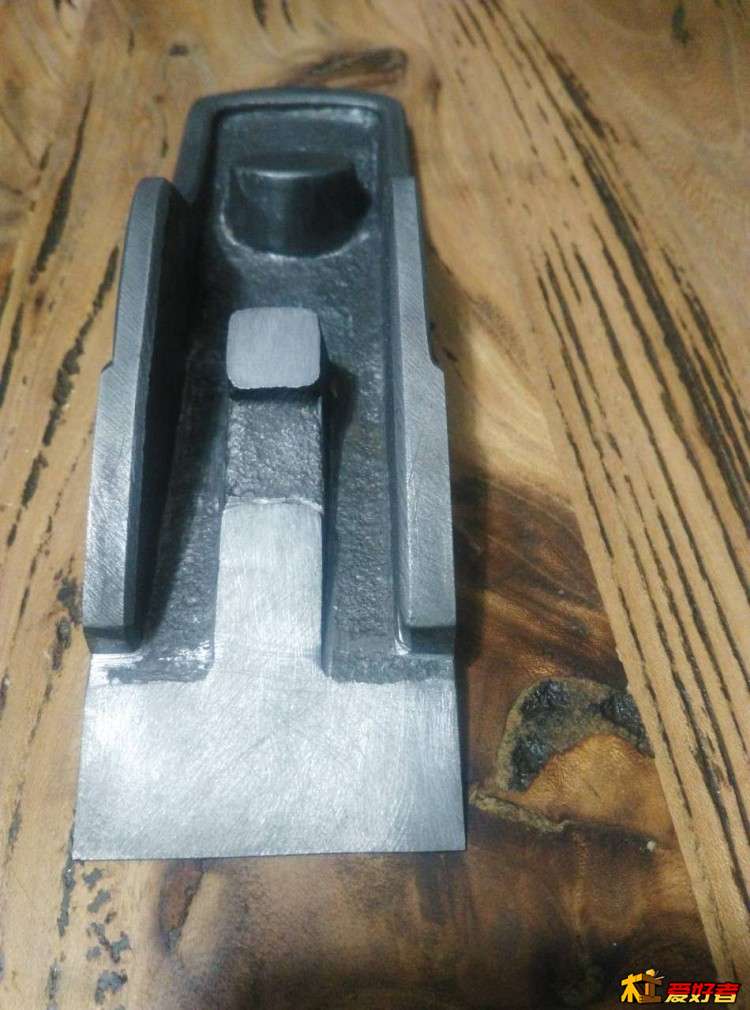

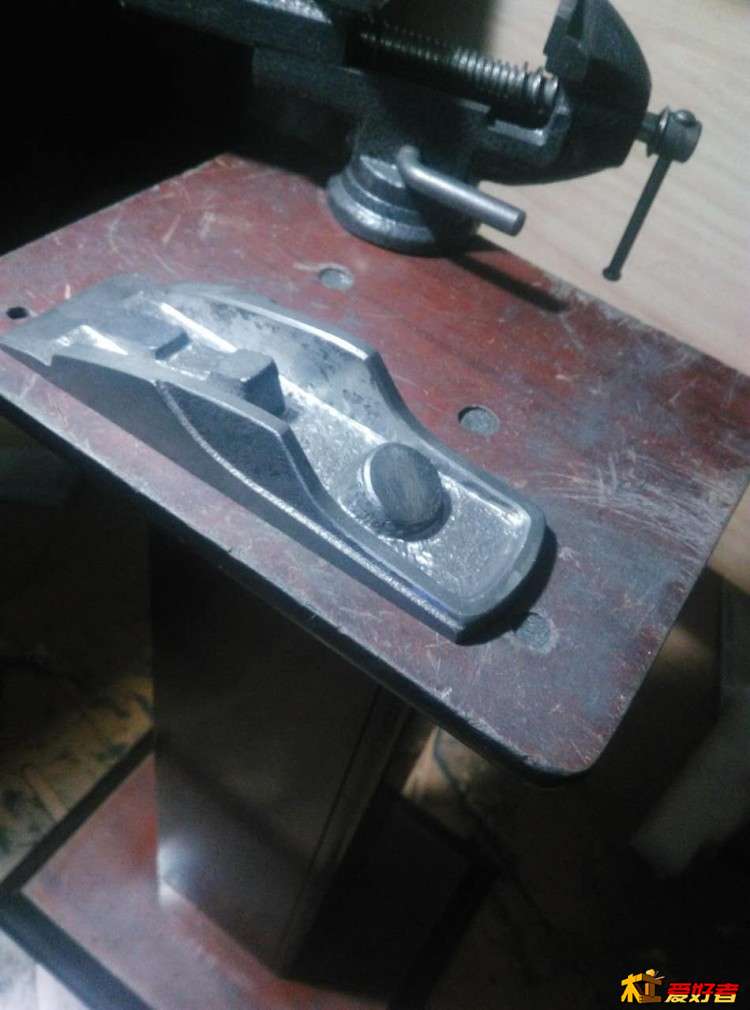

铣完，磨完成这样：




对比下：


感觉好多了吧？
关键，无砂眼了。光面上一点都没啊，各位

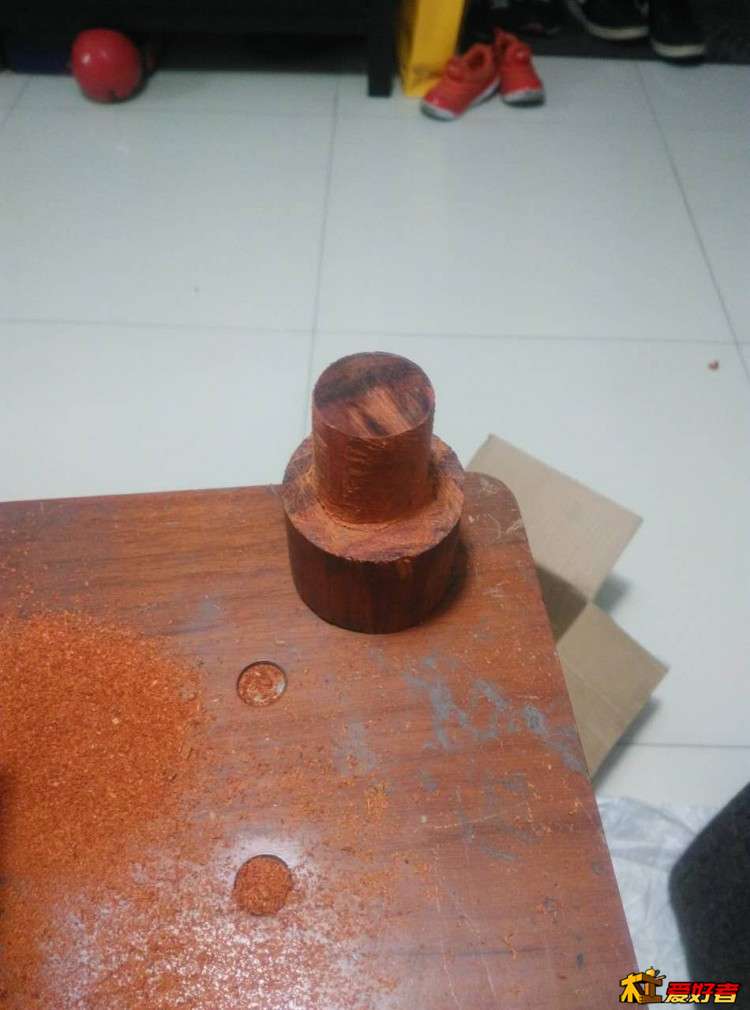

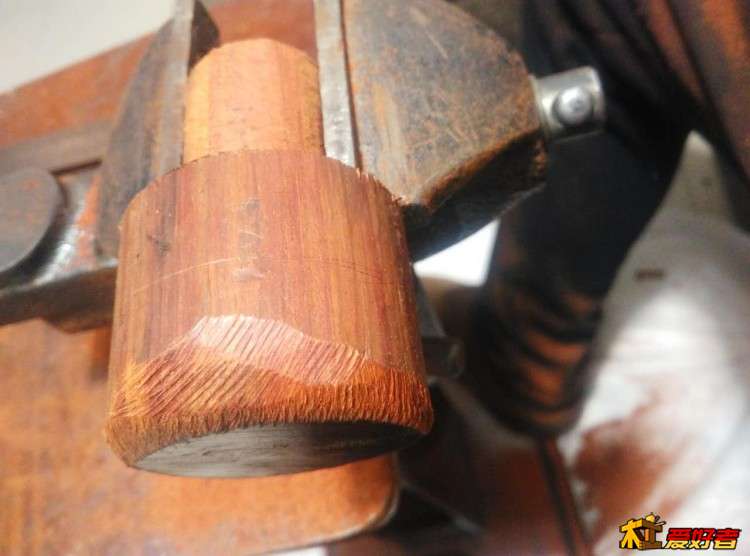

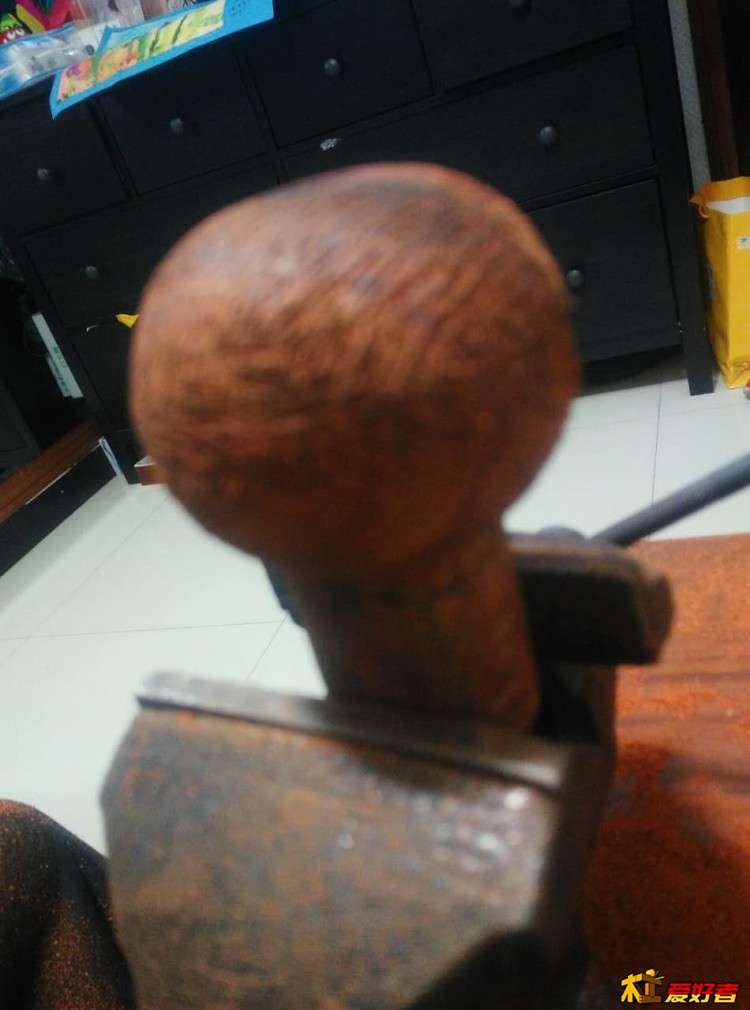

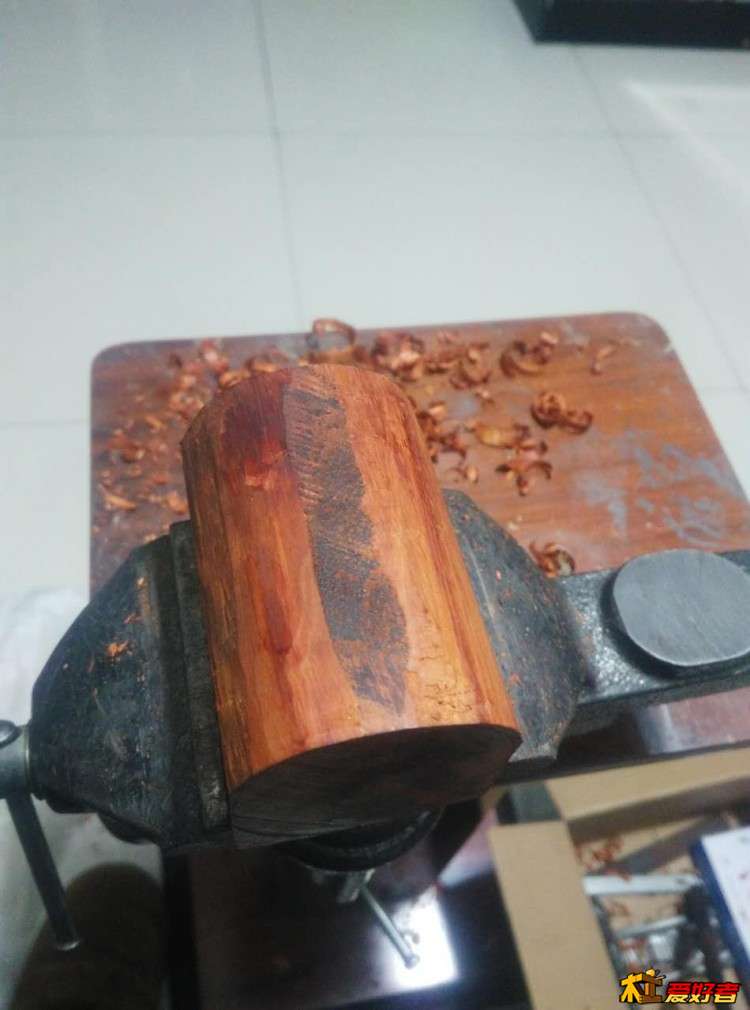

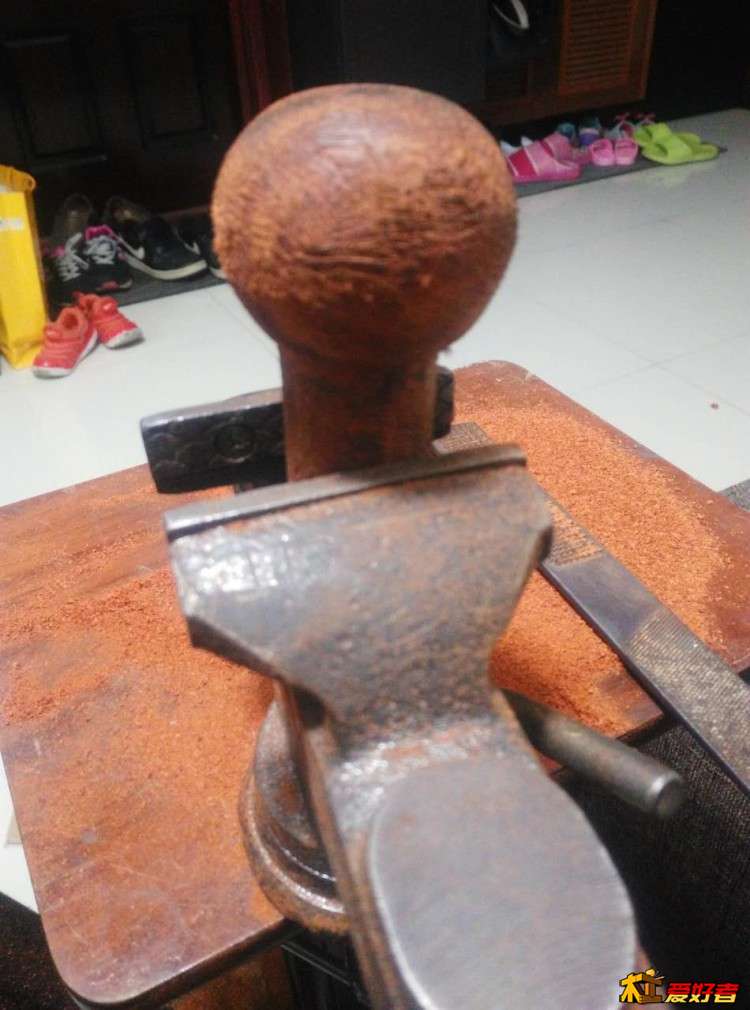

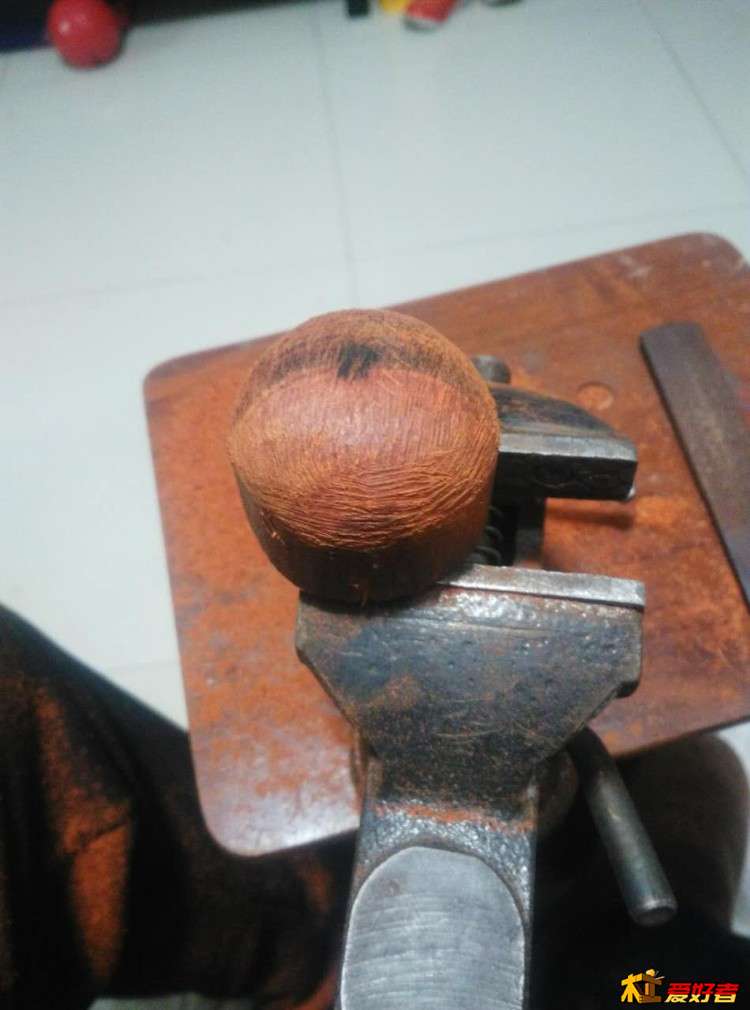

继续，加工手球。
插播下：有人说，没车床，做手球，基本不可能。
是这样吗？
我不信。







为了打他的脸听啪啪声，这个手球，我决定，连我唯一的旋转设备----手电钻都不上。具体效果看成品图。

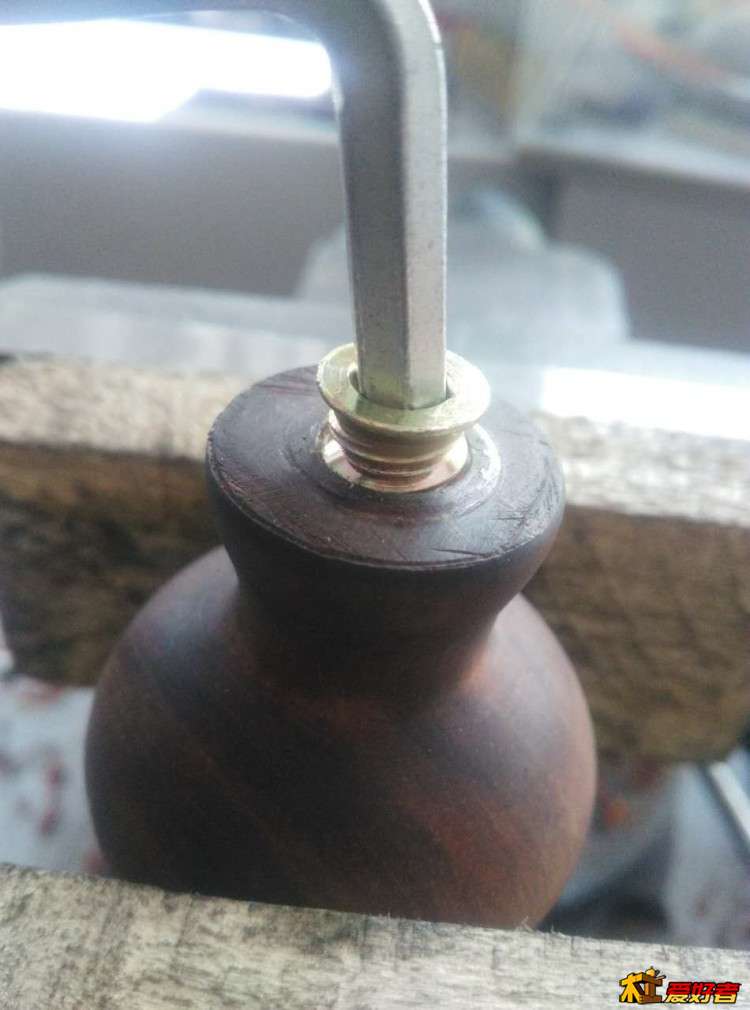

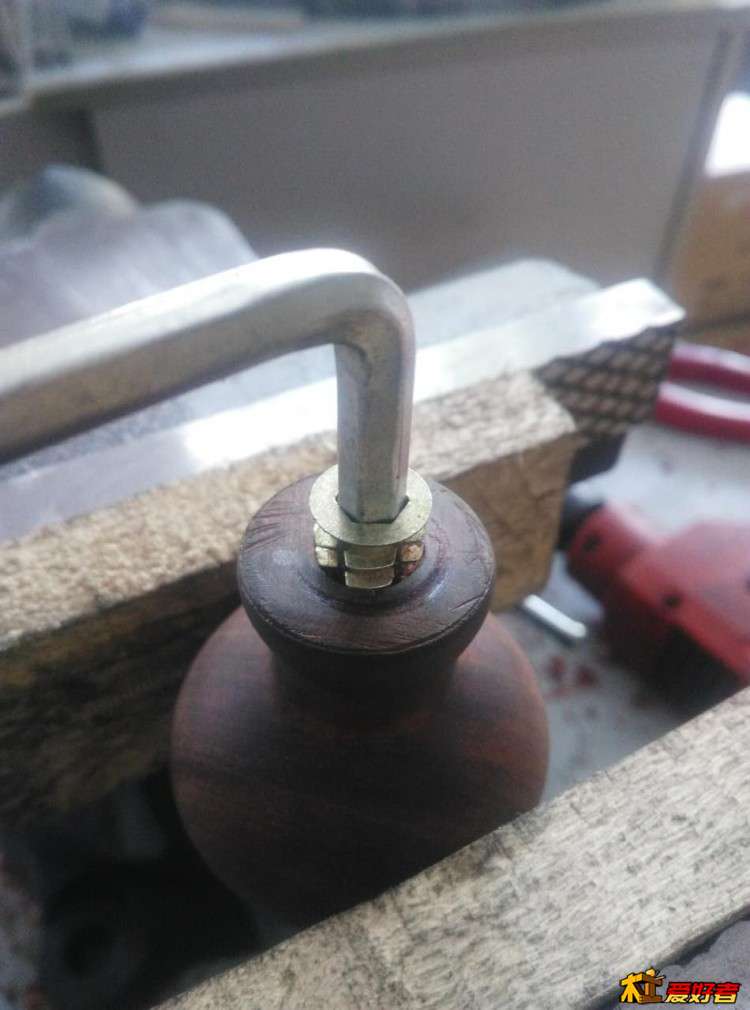

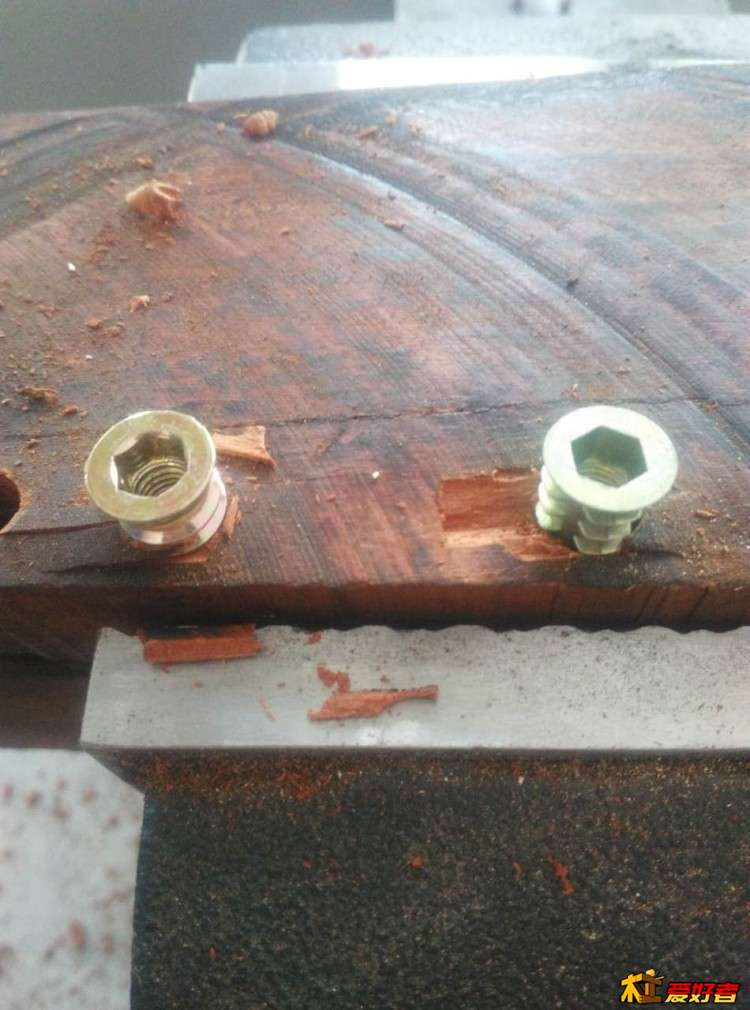

这个手球不是通孔。要上内外牙。这种木材没上过，做个实验先：


有数了。大概打9MM的孔，10MM也行，更保险点：

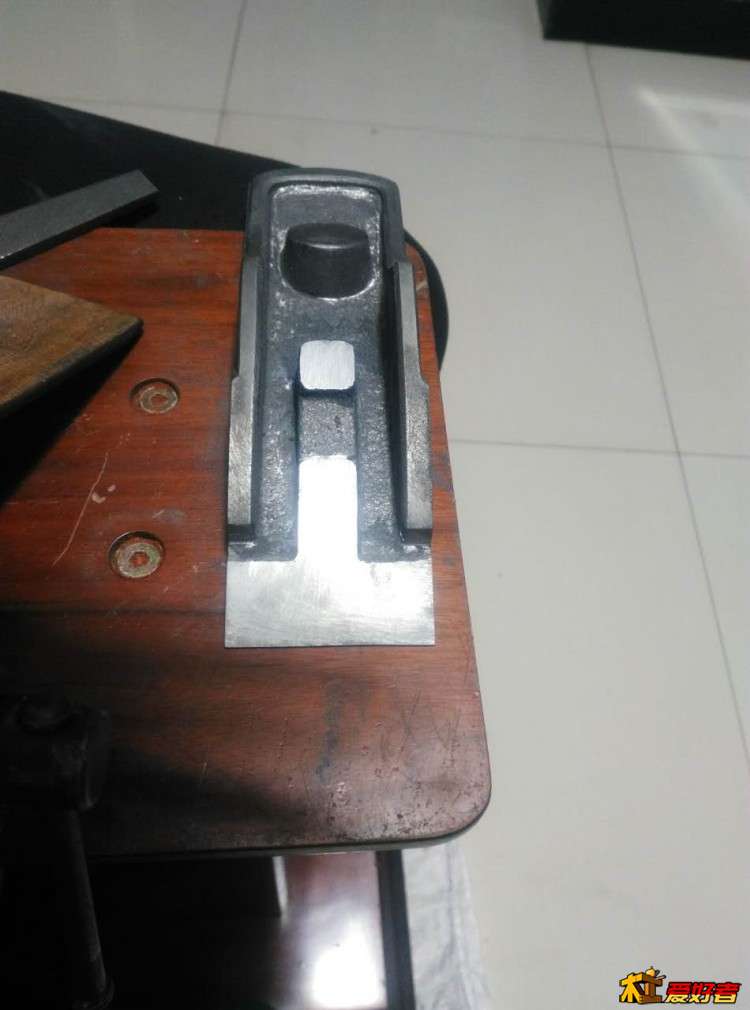

加工前面安放刨刃的刨床。这个面要求15度，加工前，角度尺两个侧面都画下线，有参考，容易平。还铣：




铣完：





手艺还可以，是吧？

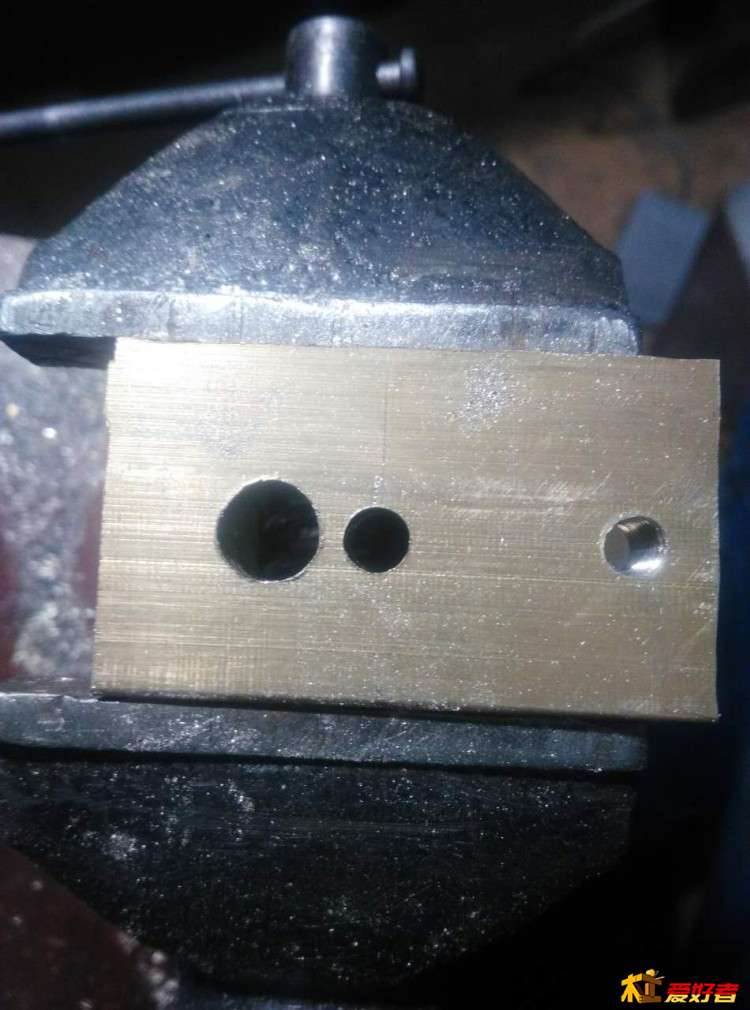

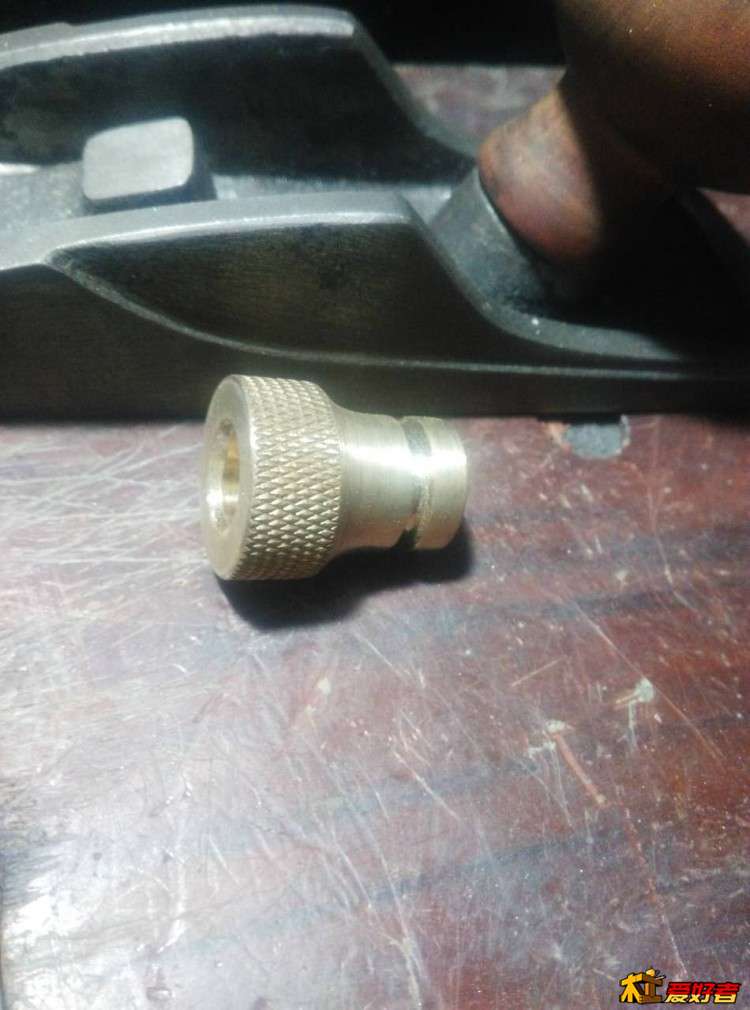

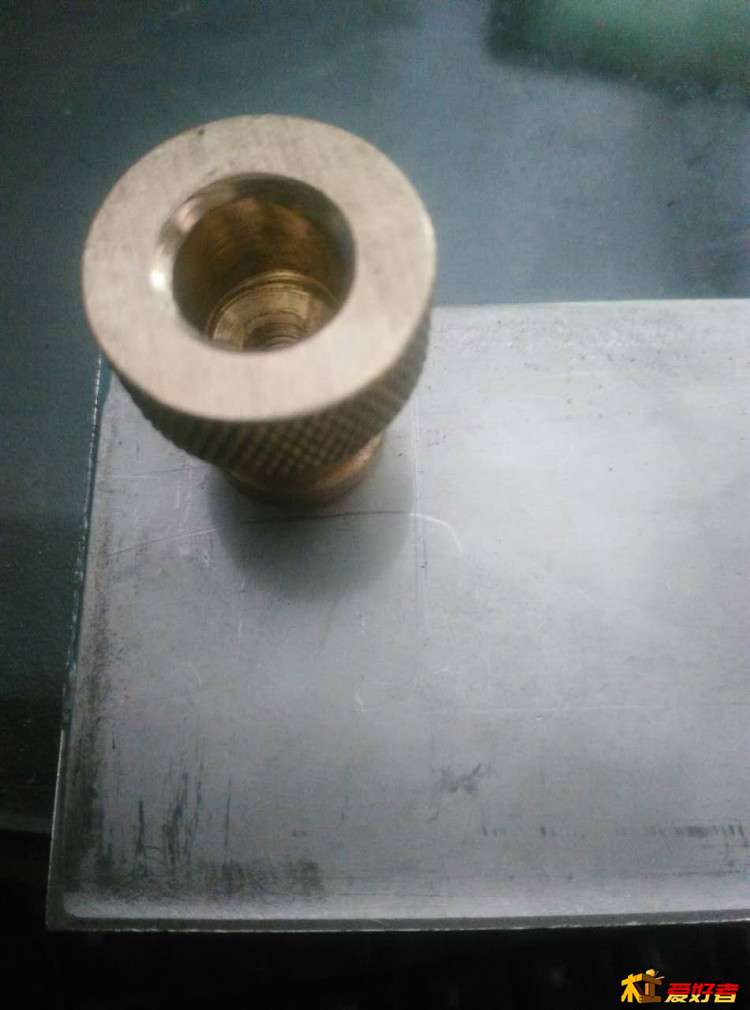

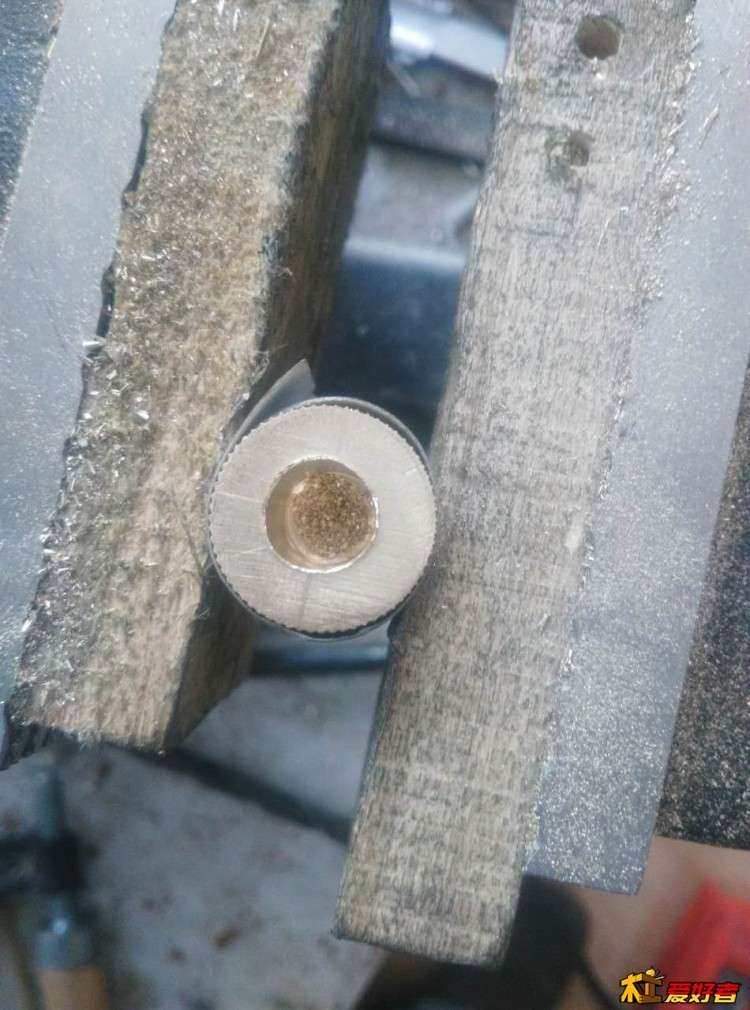

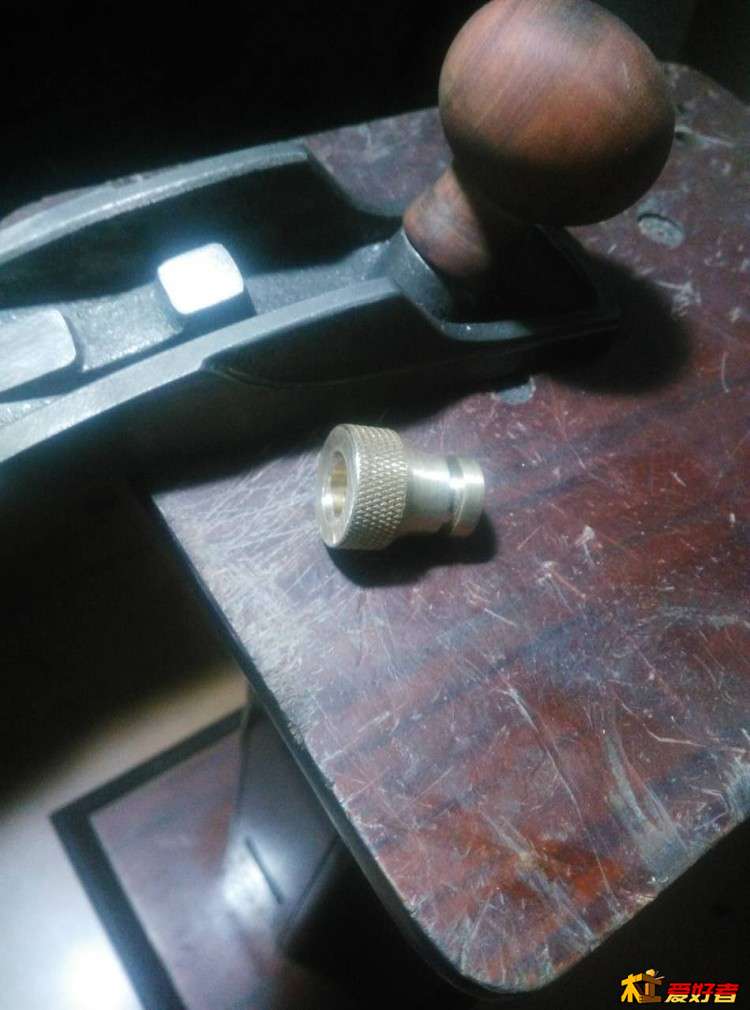

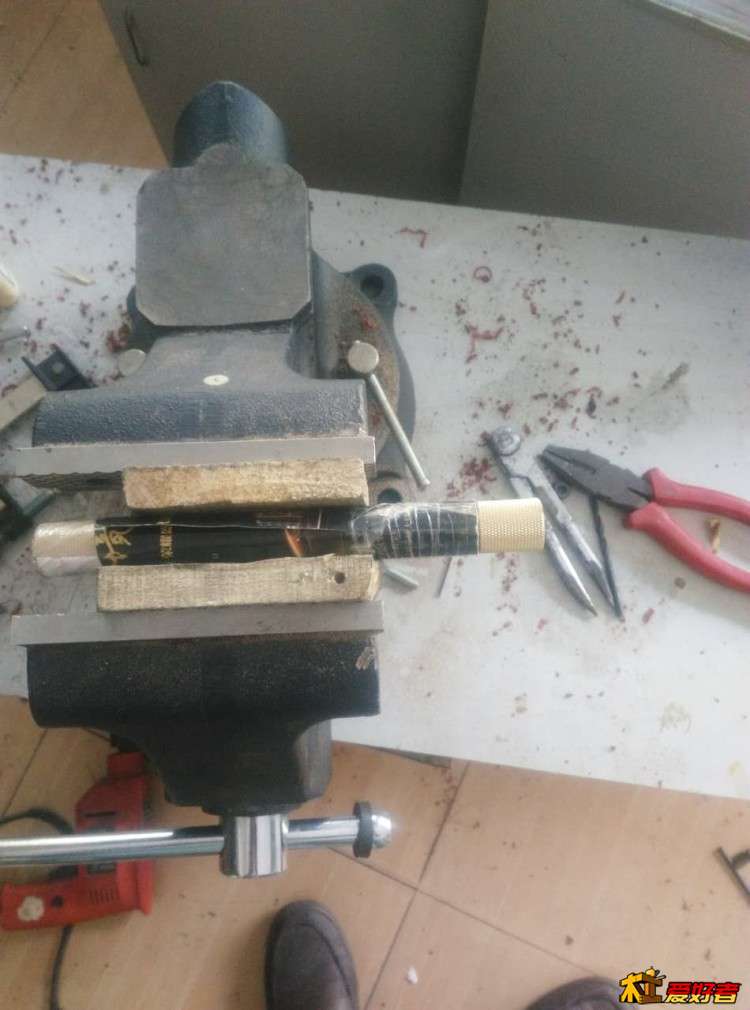

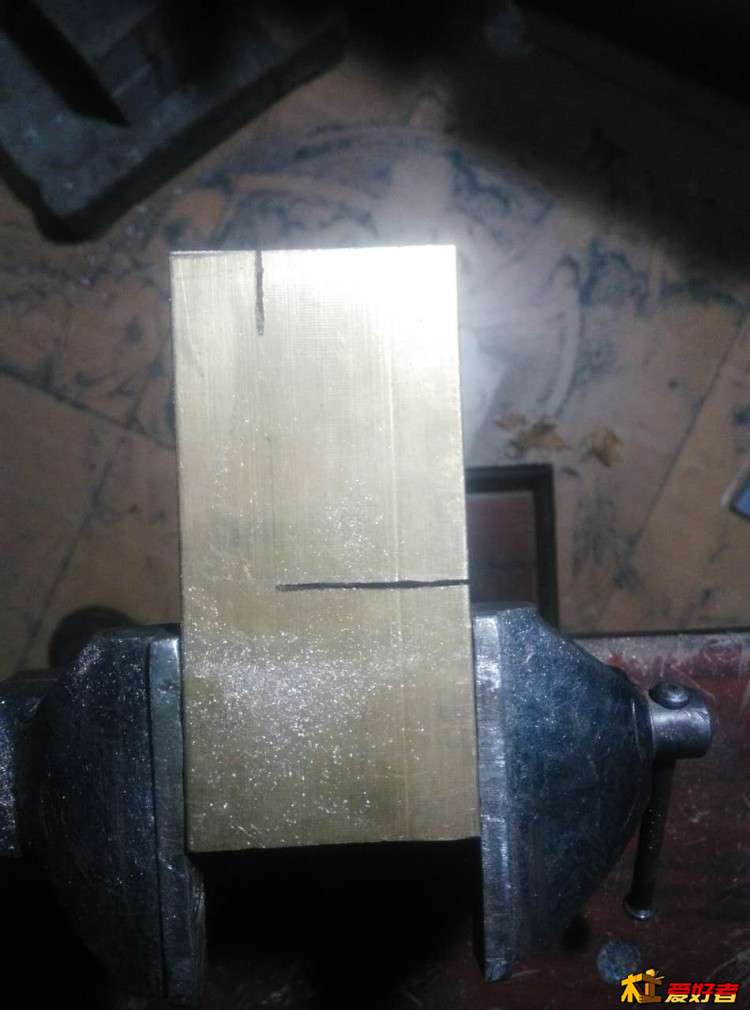

做铜调节螺丝。
刚打完人家的脸，就开始痛恨自己为啥没车床。不然，什么滚花，什么同轴，统统不在话下啊。

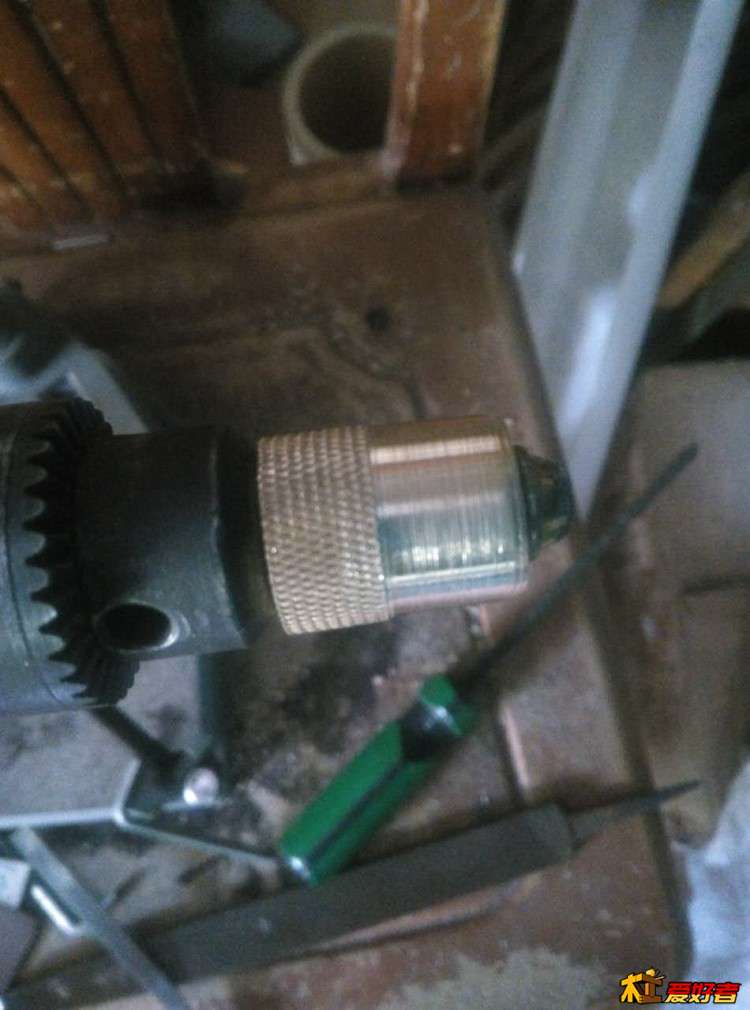

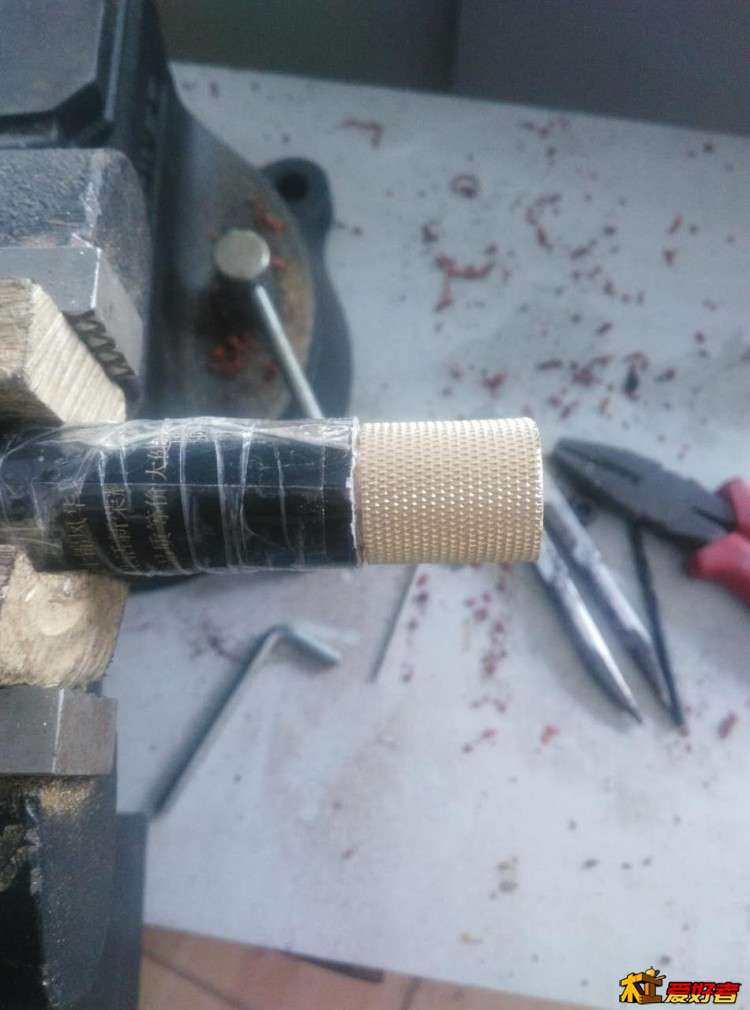

买滚花棒吧。








也还可以，是吧？

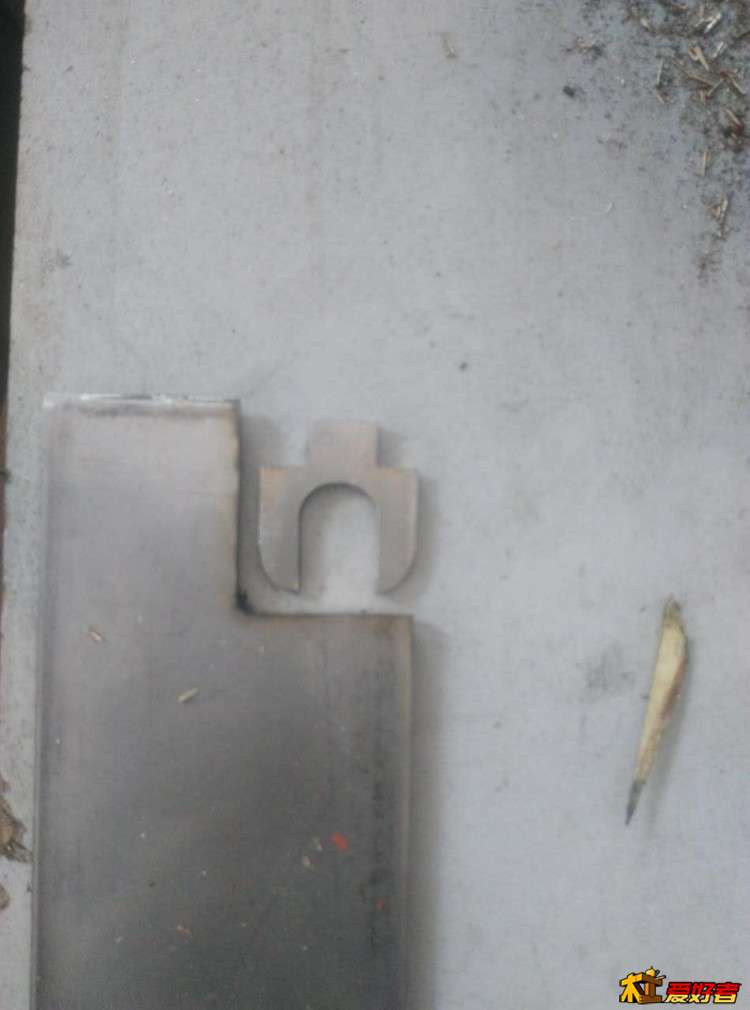

不锈钢板上锯一片，做个配套的刨刃调节拨片：


继续，进入一般人都头疼的刨刃加工环节。白钢板的打孔，说实话，我也头疼。尤其，作为一个业余爱好者，我有的设备，实在谈不上是设备。线切割，没有，电火花，没有，大功率台钻，金刚砂钻头，没有。
但，办法总比困难多。摸索着前进吧。

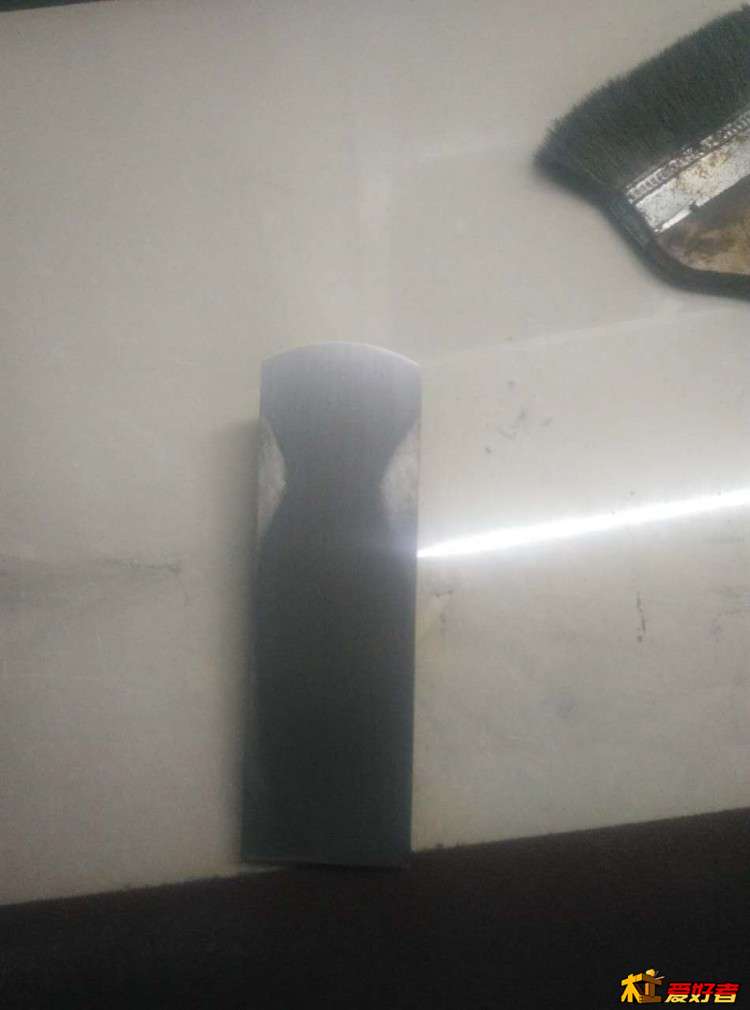

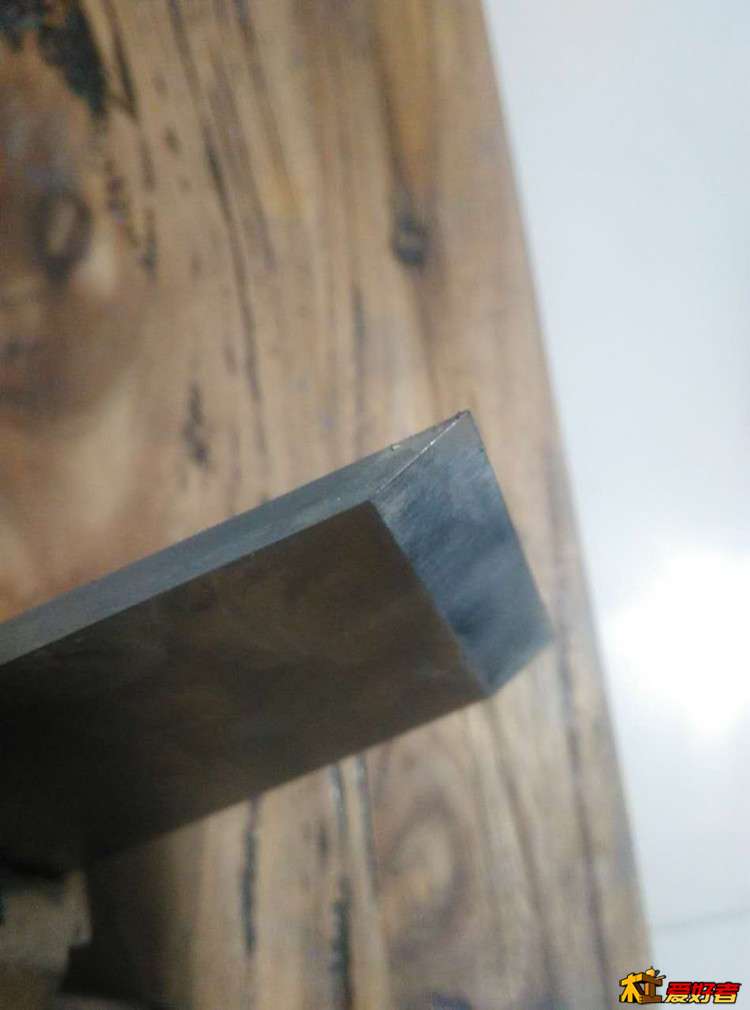

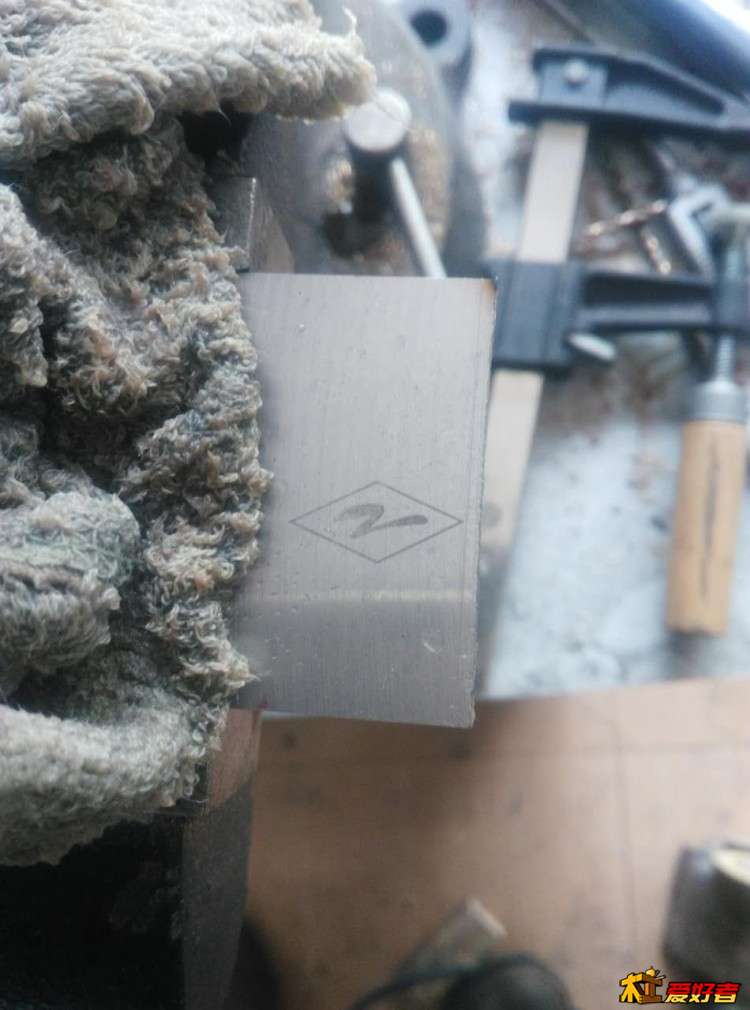

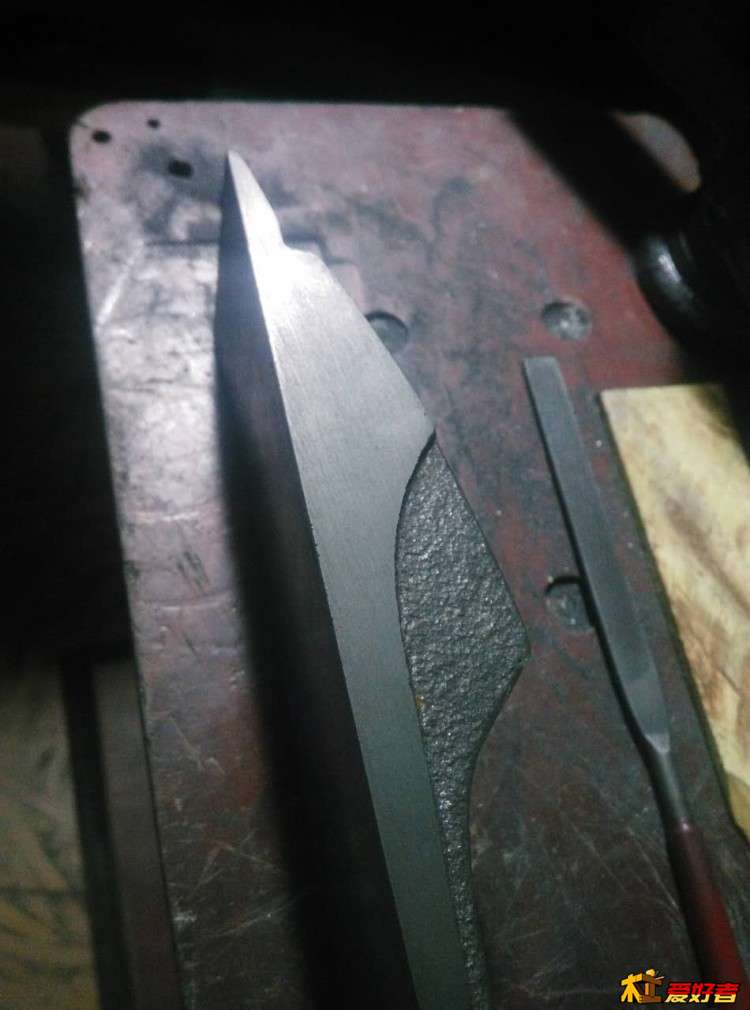

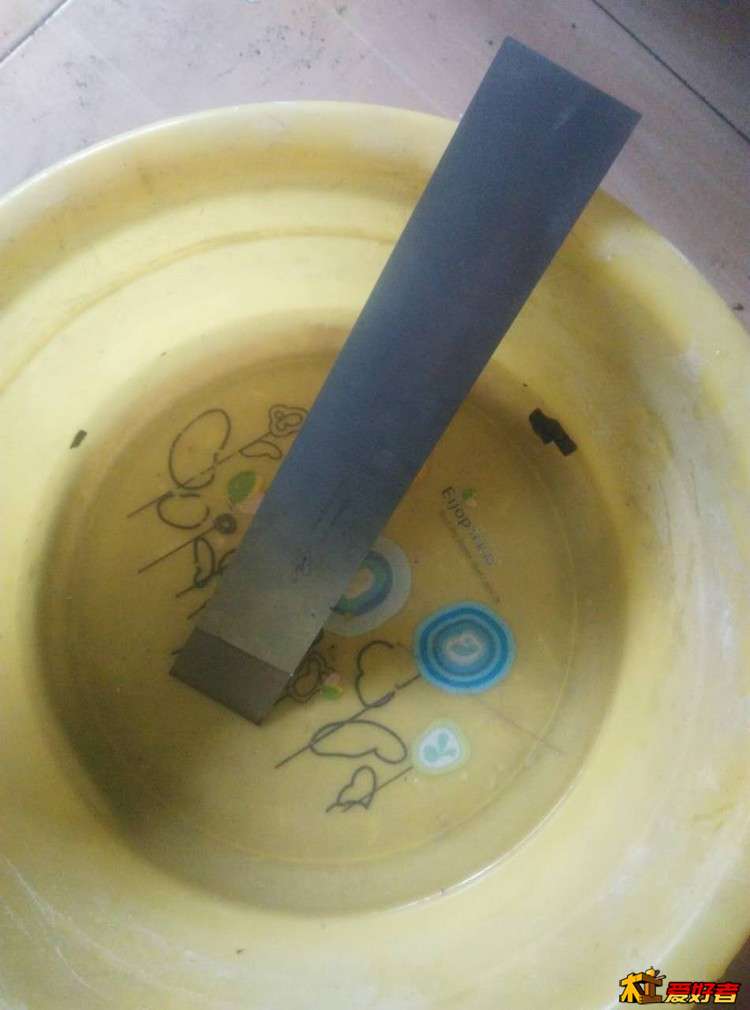

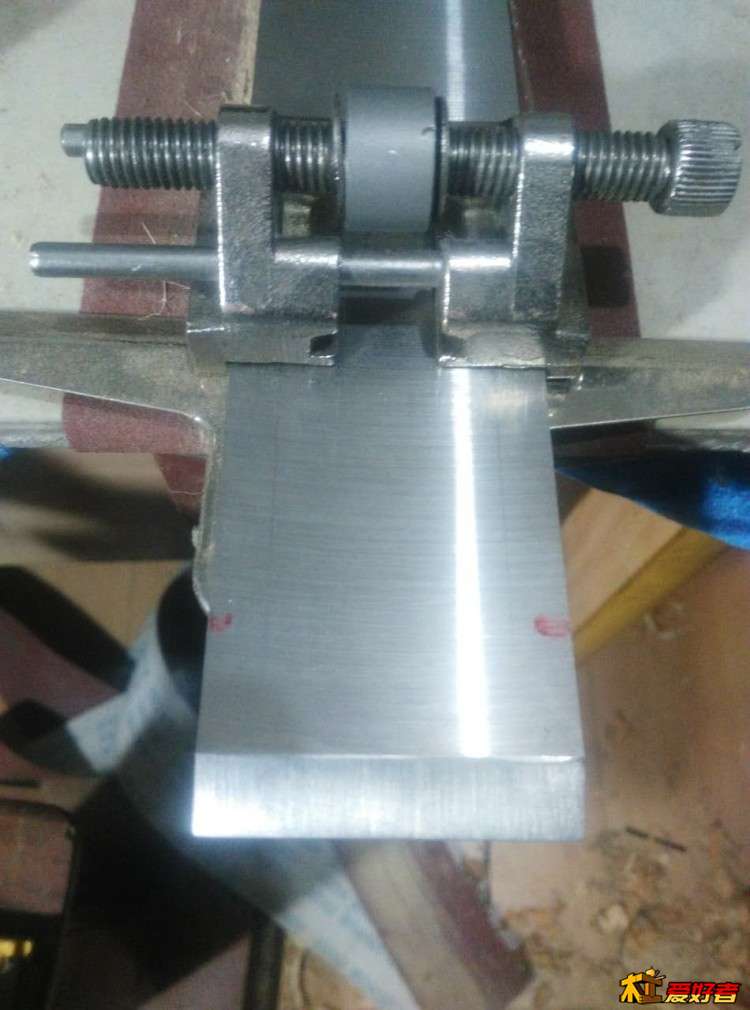

先开个20度的刃：

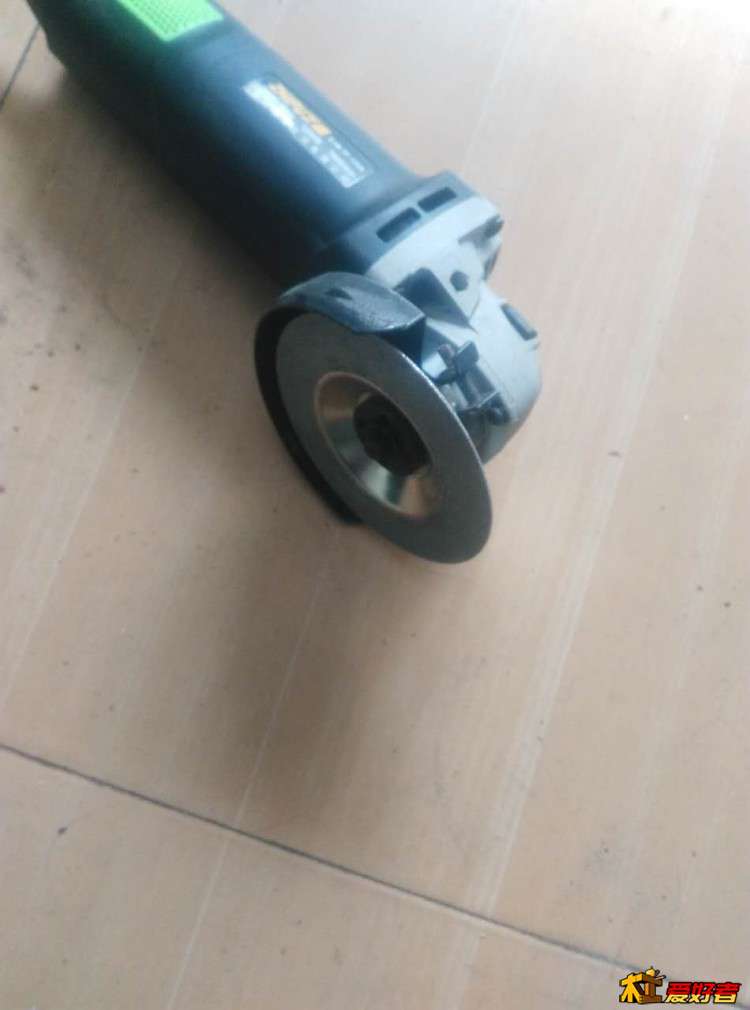

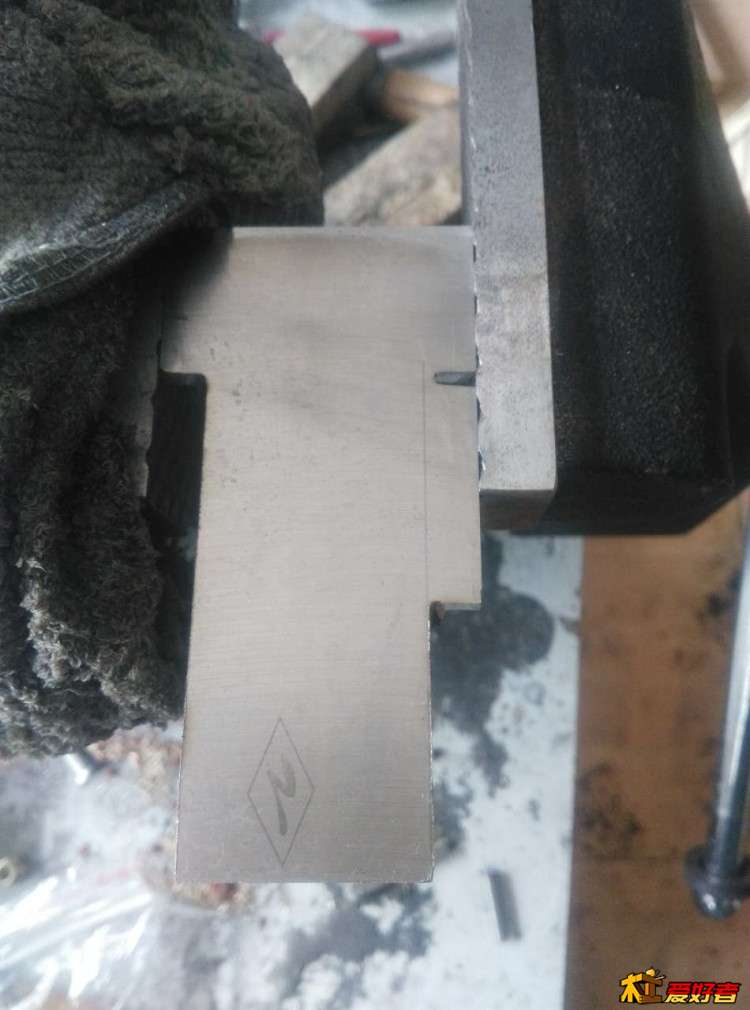

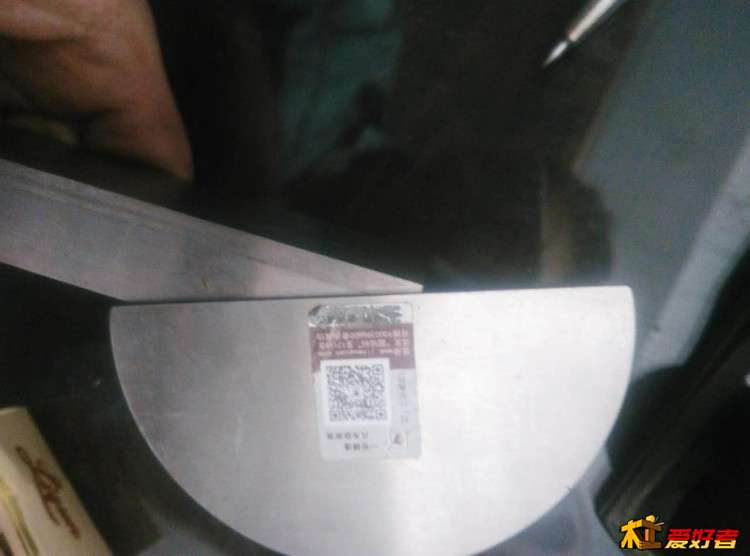

切割形状：

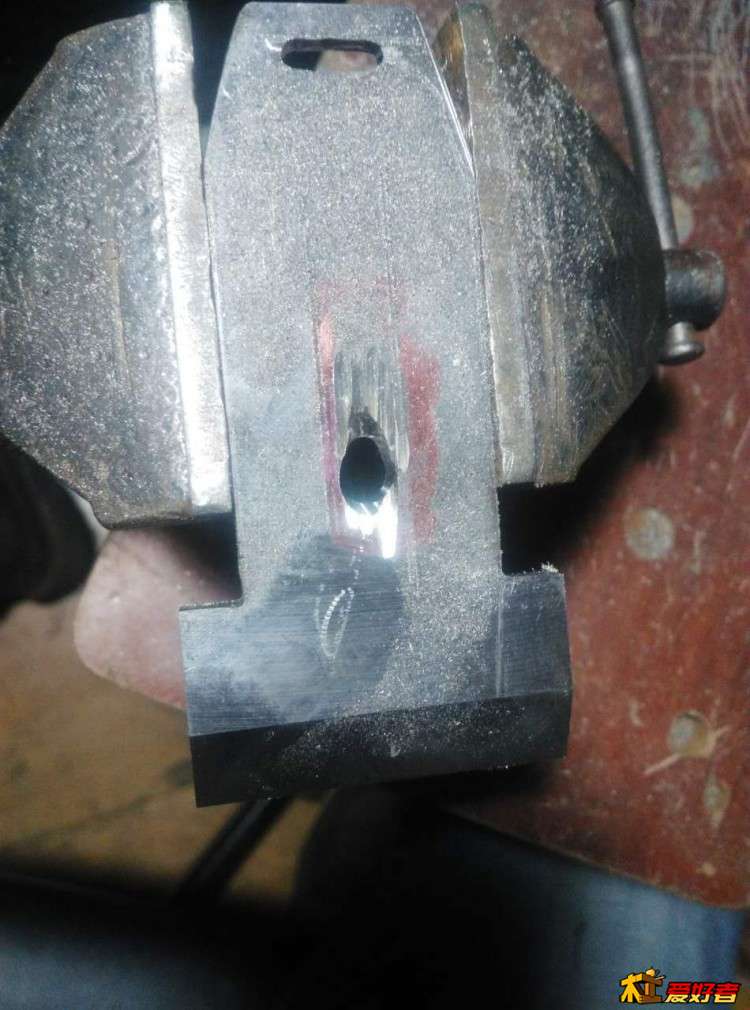

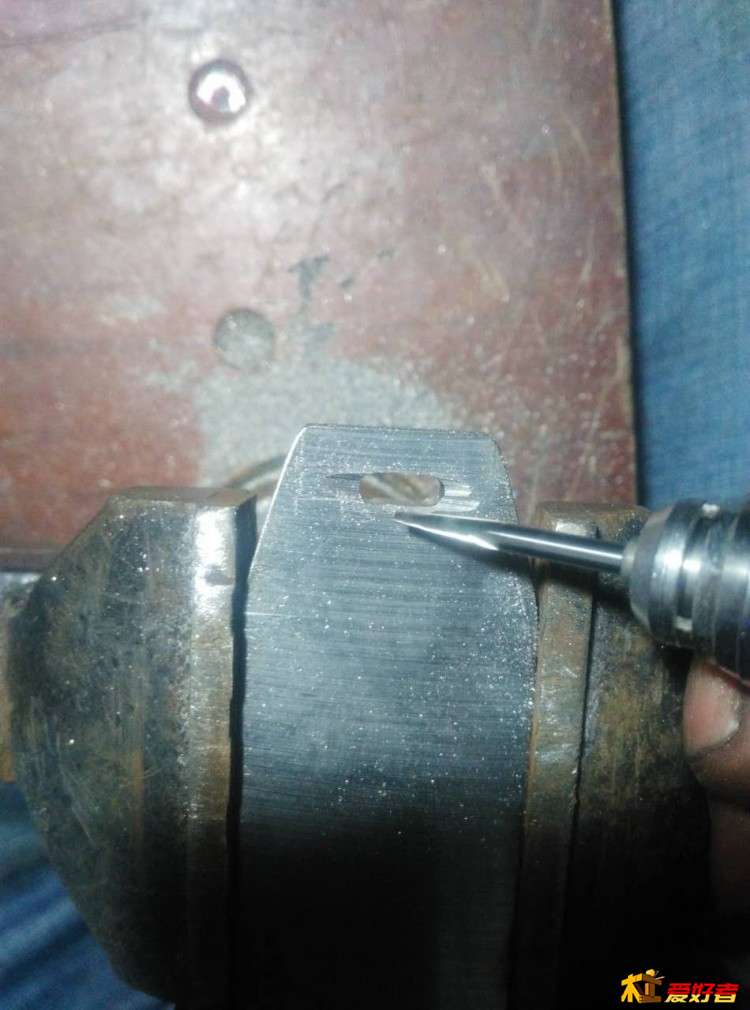

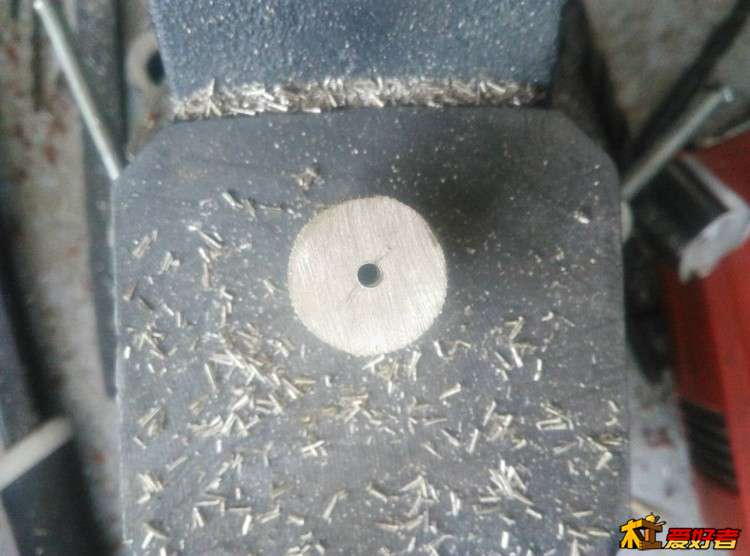

终于进入重点中的重点，打孔，扩孔。原计划是用牙机+金刚砂磨头。没有尝试过，只查询过，做了个简单的实验。虽然过程很耗时，但可行。
实践阶段，因为是对着4MM厚的白钢板，金刚砂磨头的效率真心受不了。一咬牙，尝试了钨钢头。做了报废钨钢头的打算，结果有惊喜。钨钢能吃白钢，虽然不像吃普通钢板那么爽利，但绝对比金刚砂的效率高出了万倍。

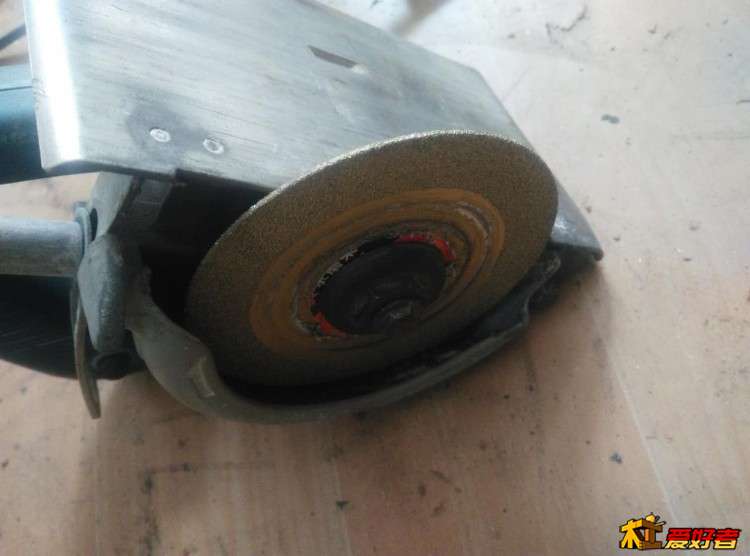

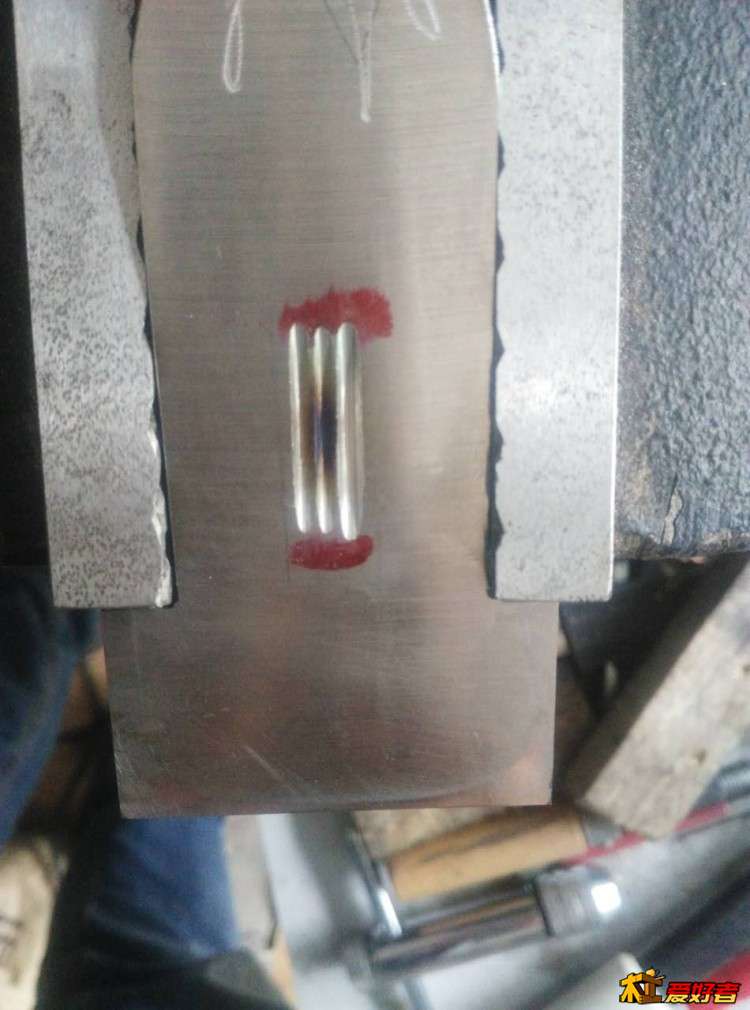

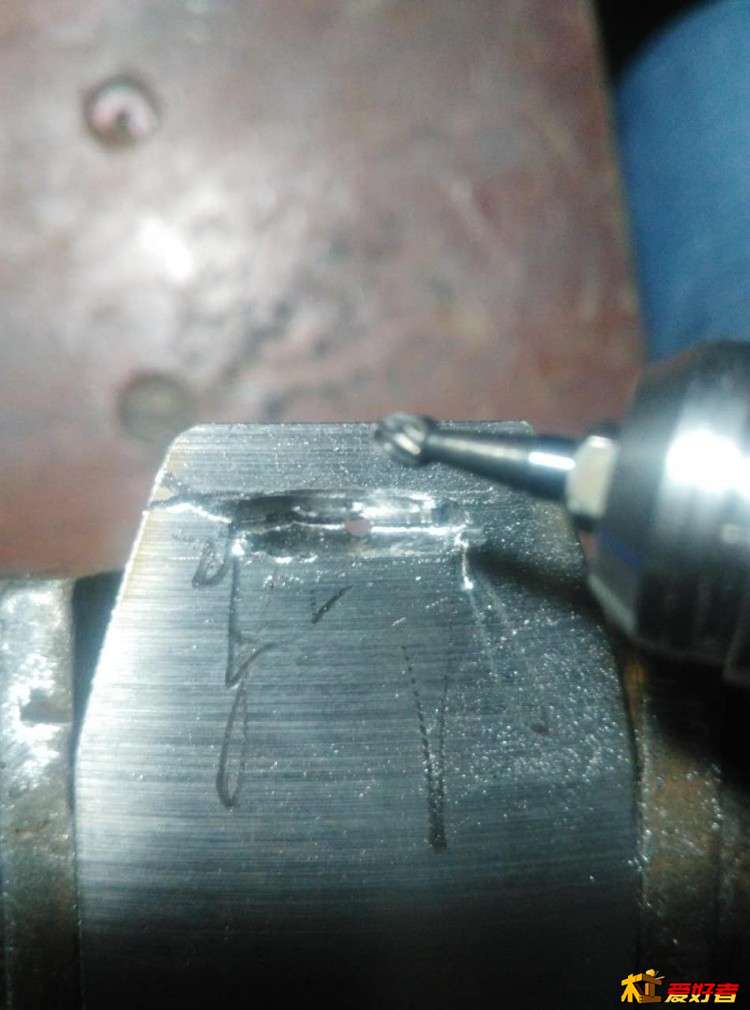

先用金刚砂切割片切出几条浅槽，然后球头攻穿，枣核头扩孔。





第一次啃这么硬的钢板，中间还是操作不熟练，滑手了。花了几处。第一次，能原谅

如法炮制第二个大孔，加了圆柱头修边：





受到启发，旁边的侧刃，也用圆柱头打的。比角磨机+金刚砂盘片快，而且升温慢，不担心退火。下次开刃用这个办法了。
还行吗？
解决了不是？
整个过程不超过2小时。这个成本可以接受。

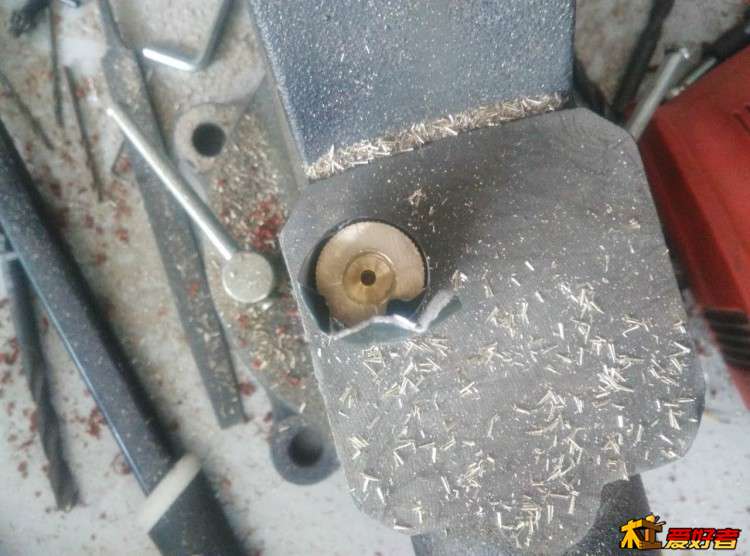

做盖板：

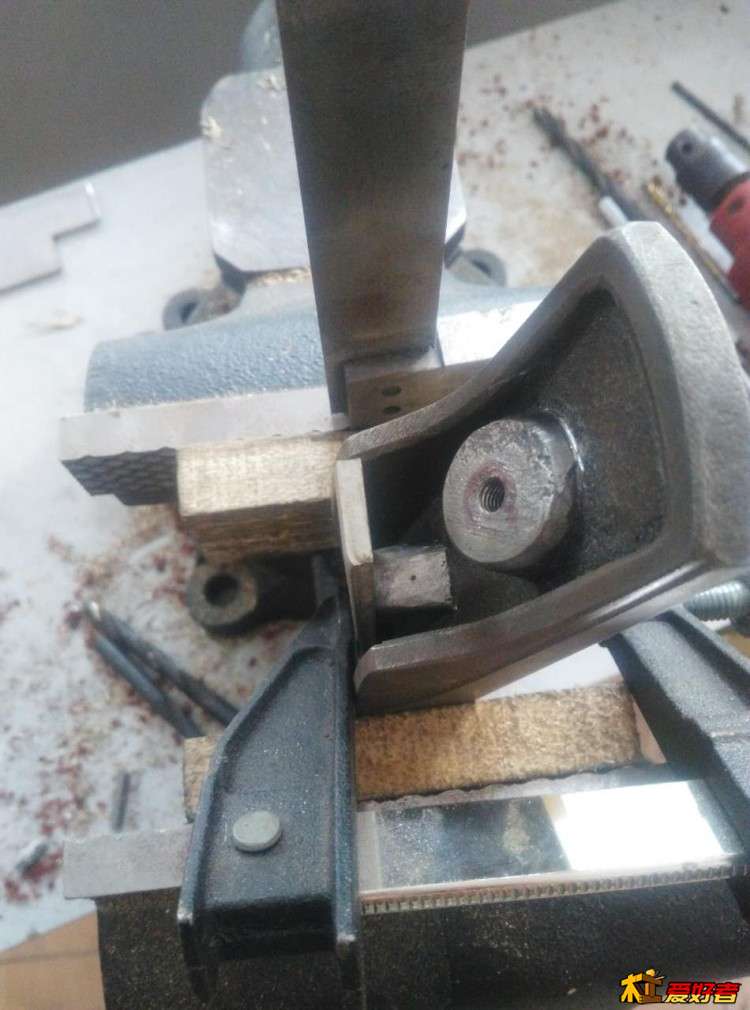

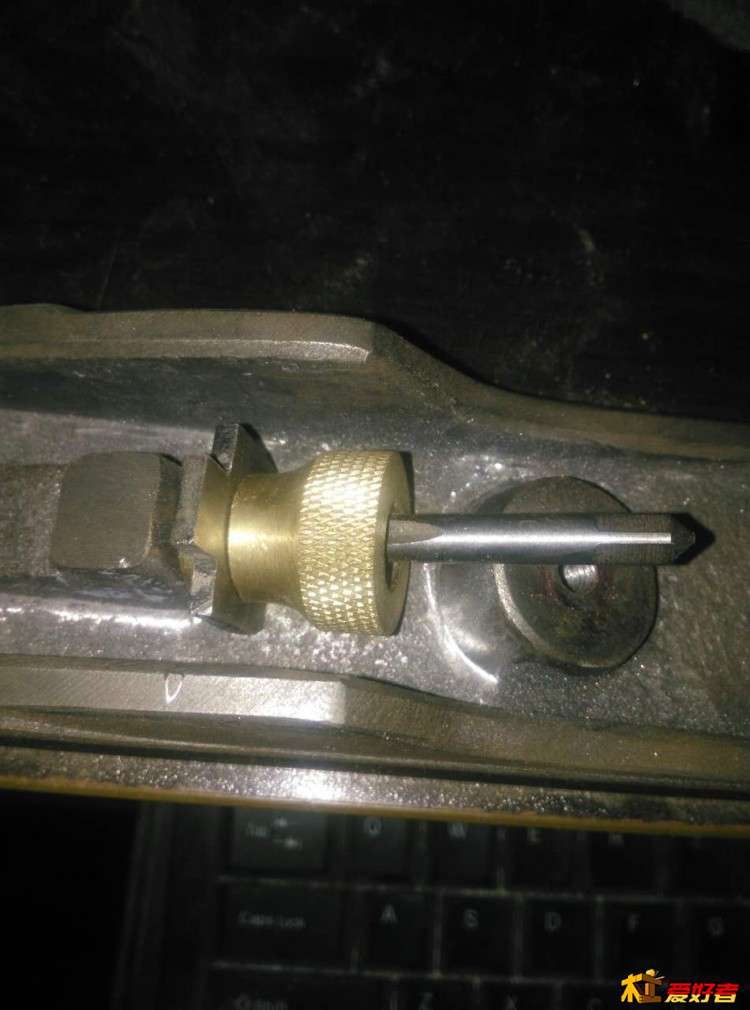

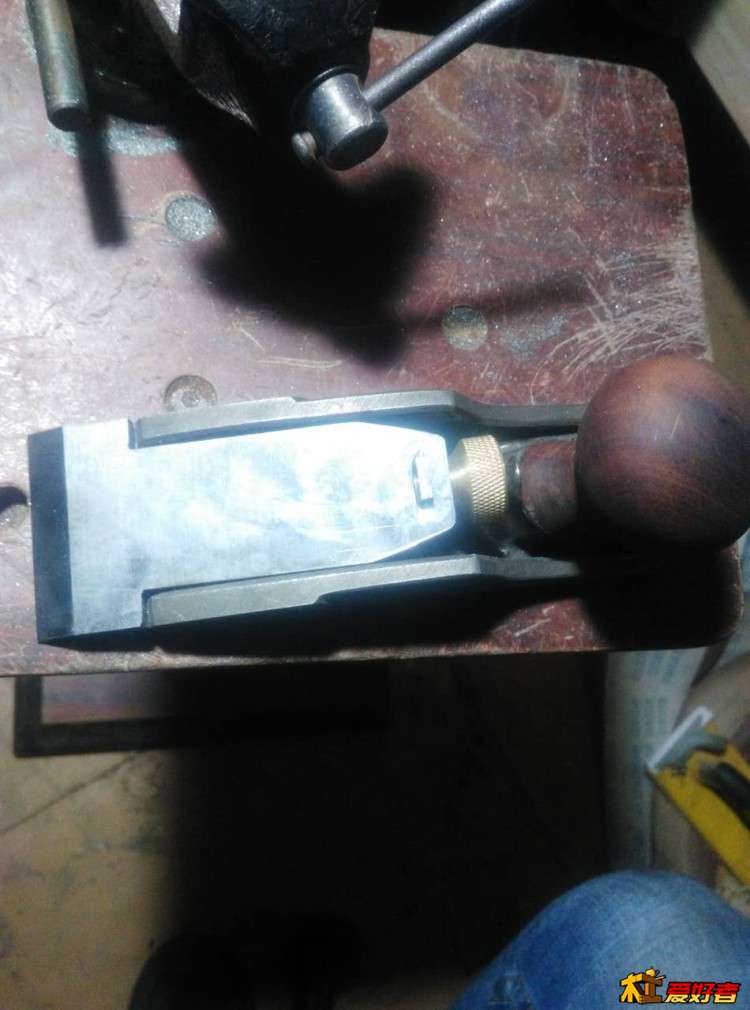

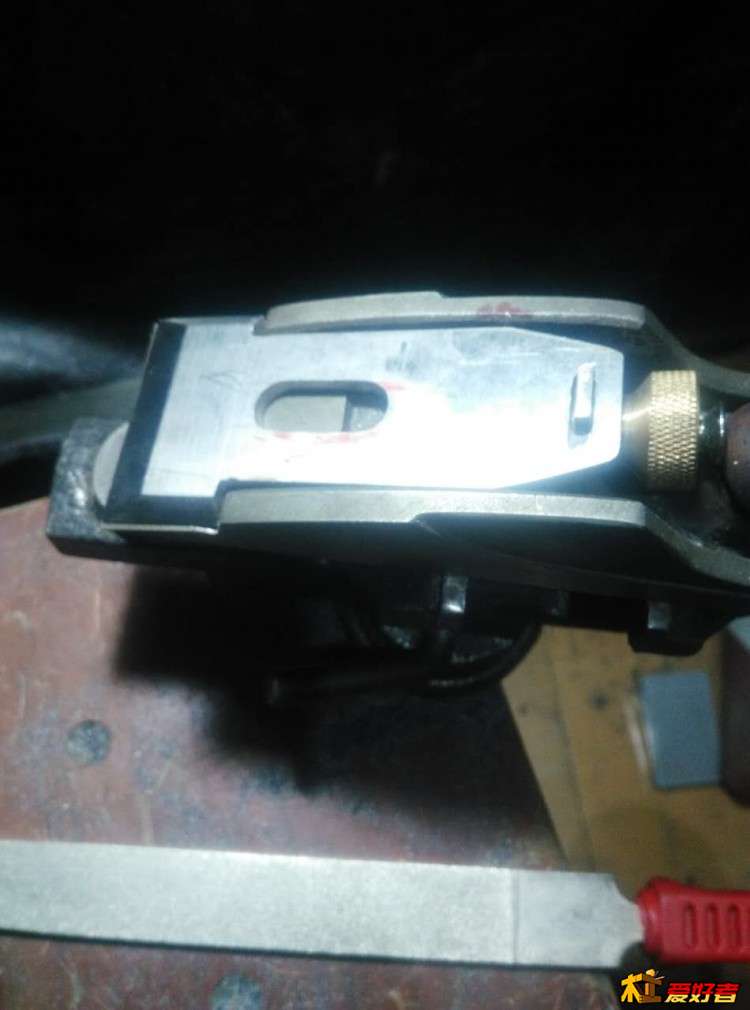

调节螺丝的安装：

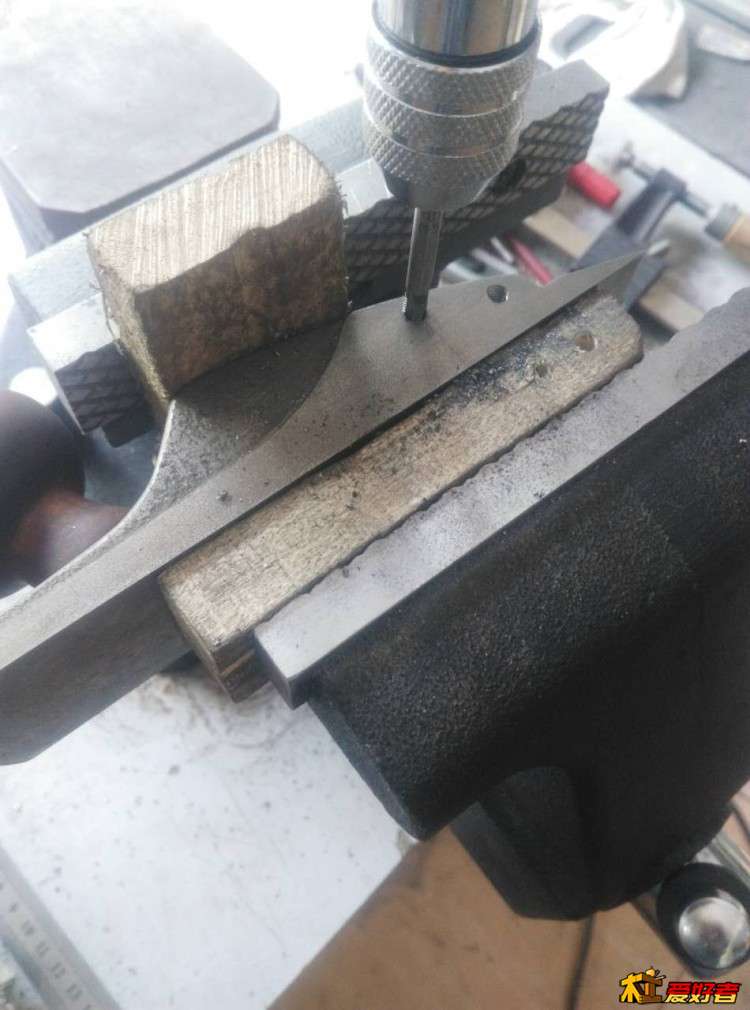

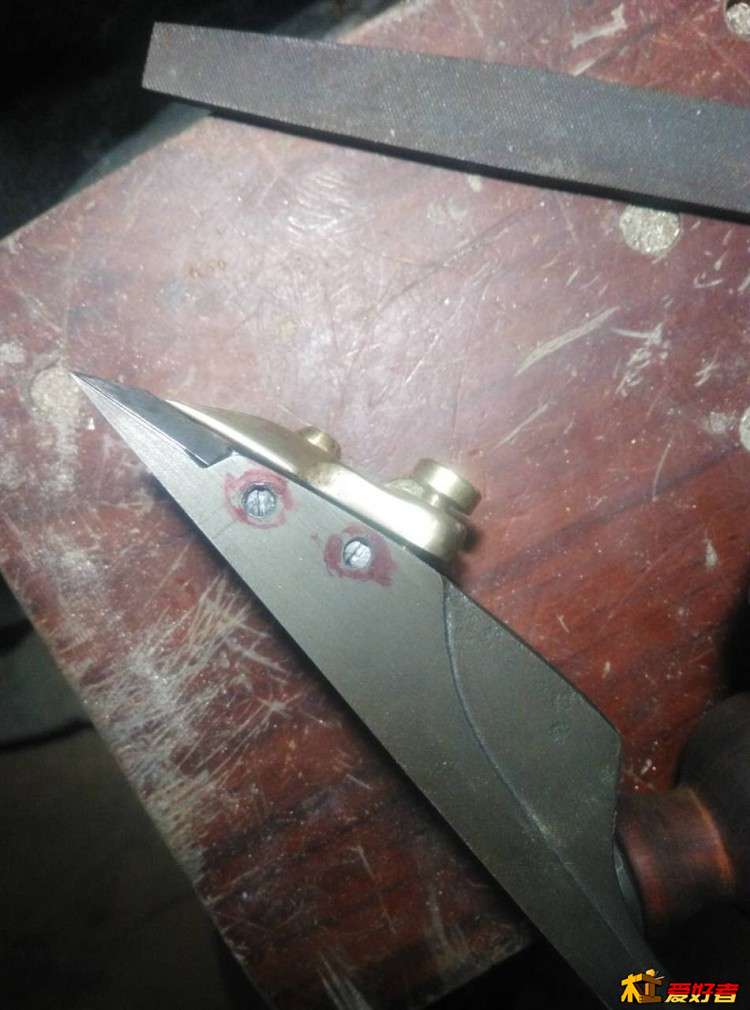

四颗限位螺丝的安装：

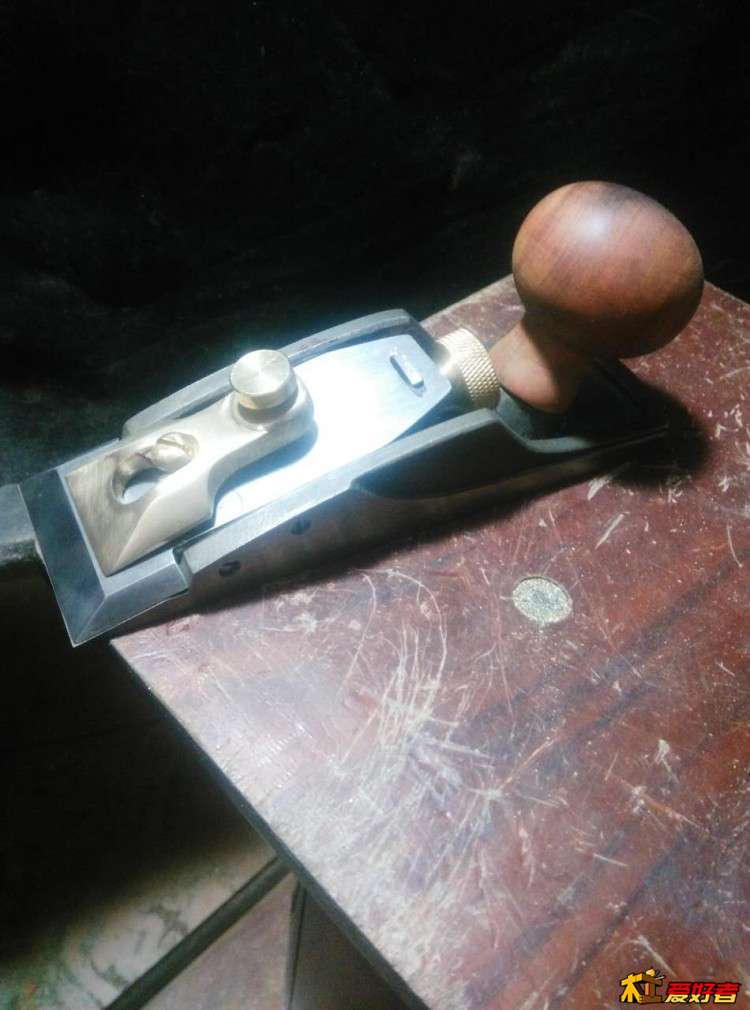

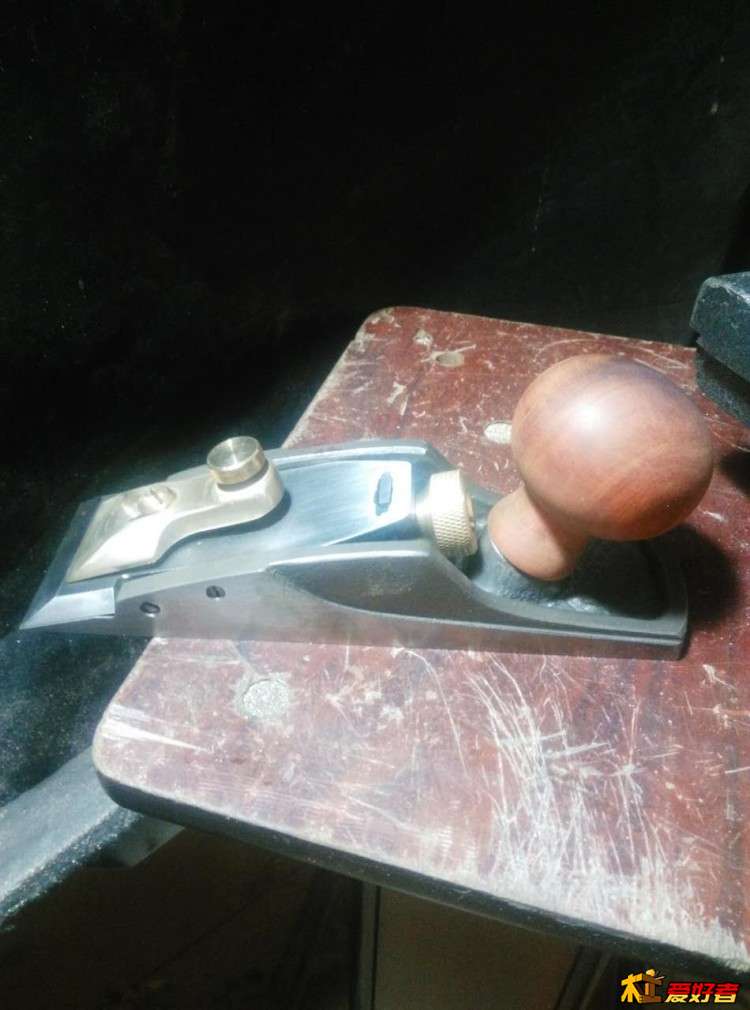

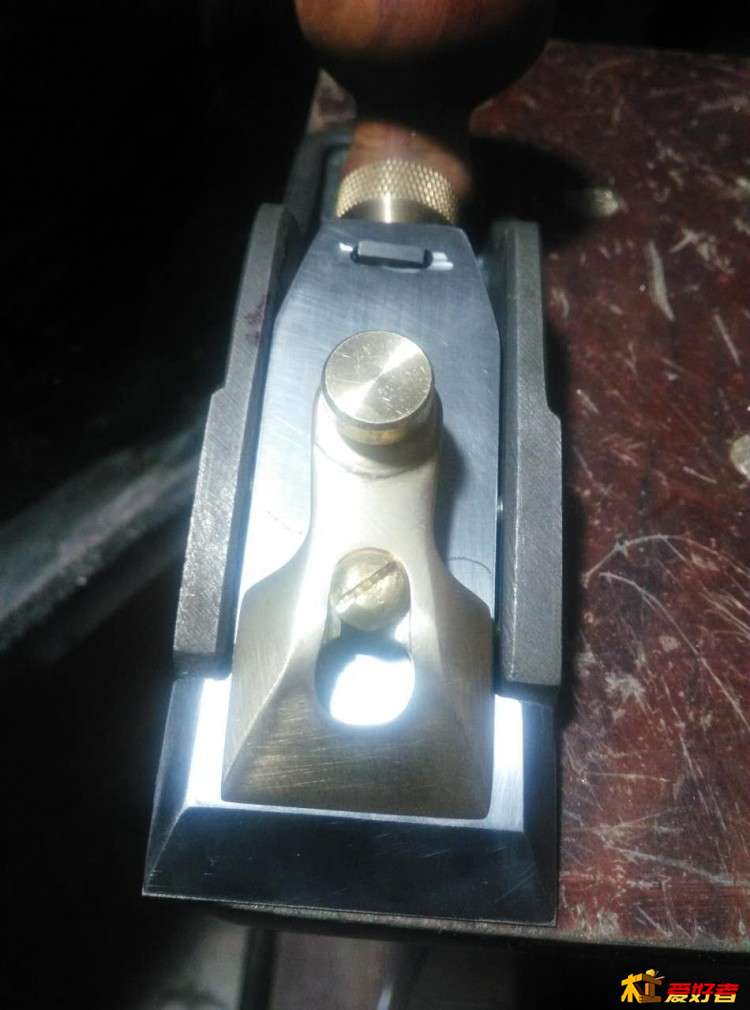

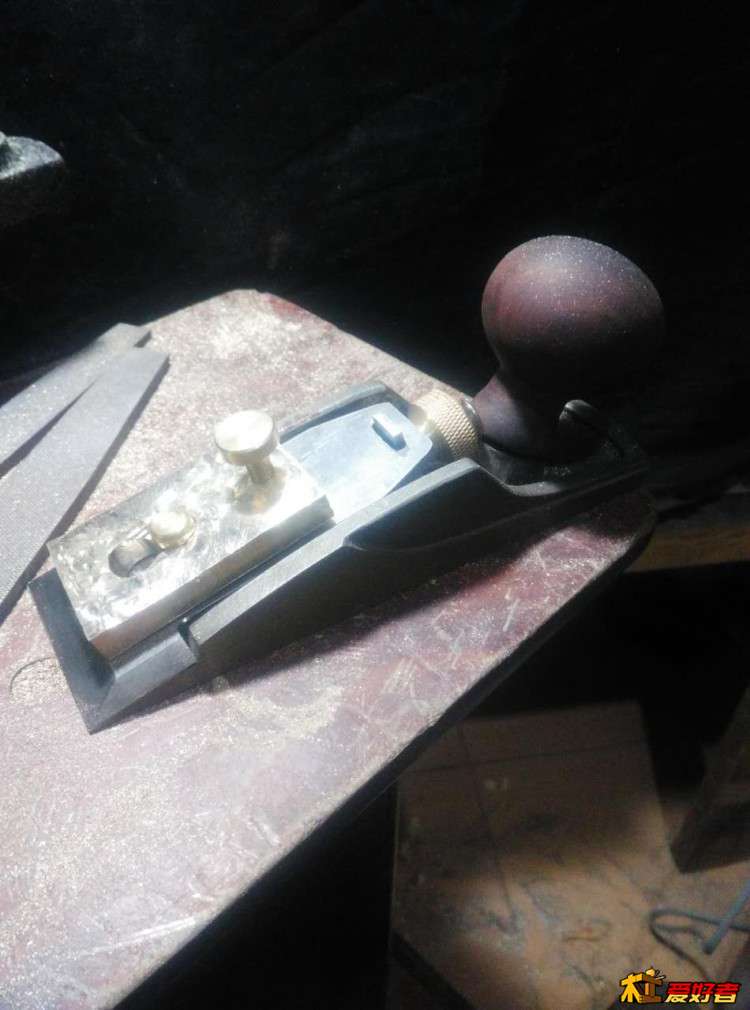

出实样了：






怎么样，逼格开始满满了吧？

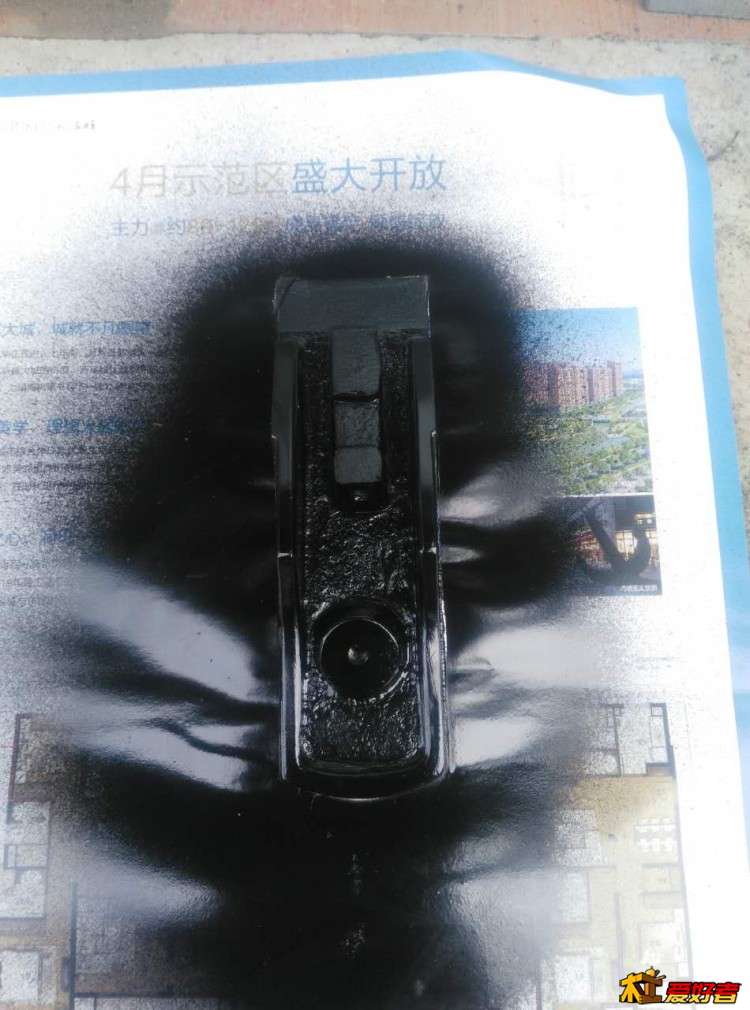

清洗，喷漆：

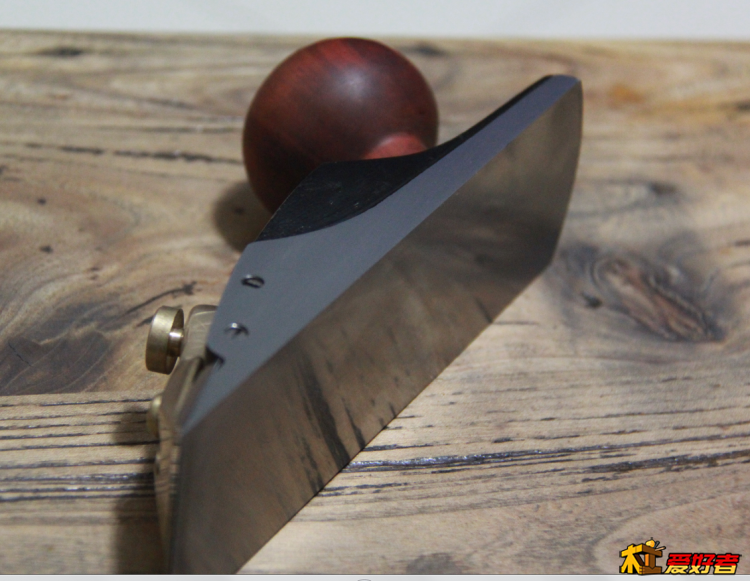

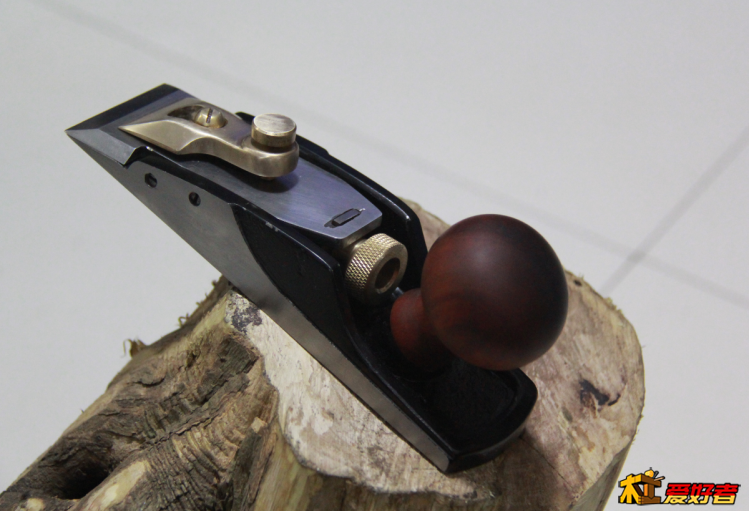

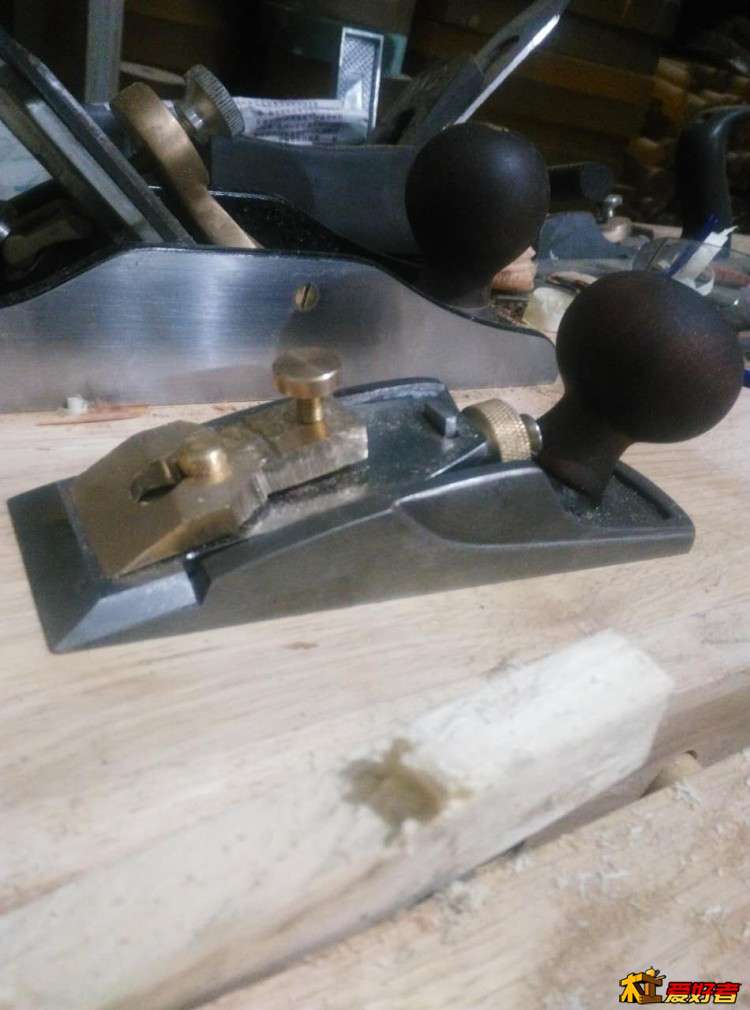

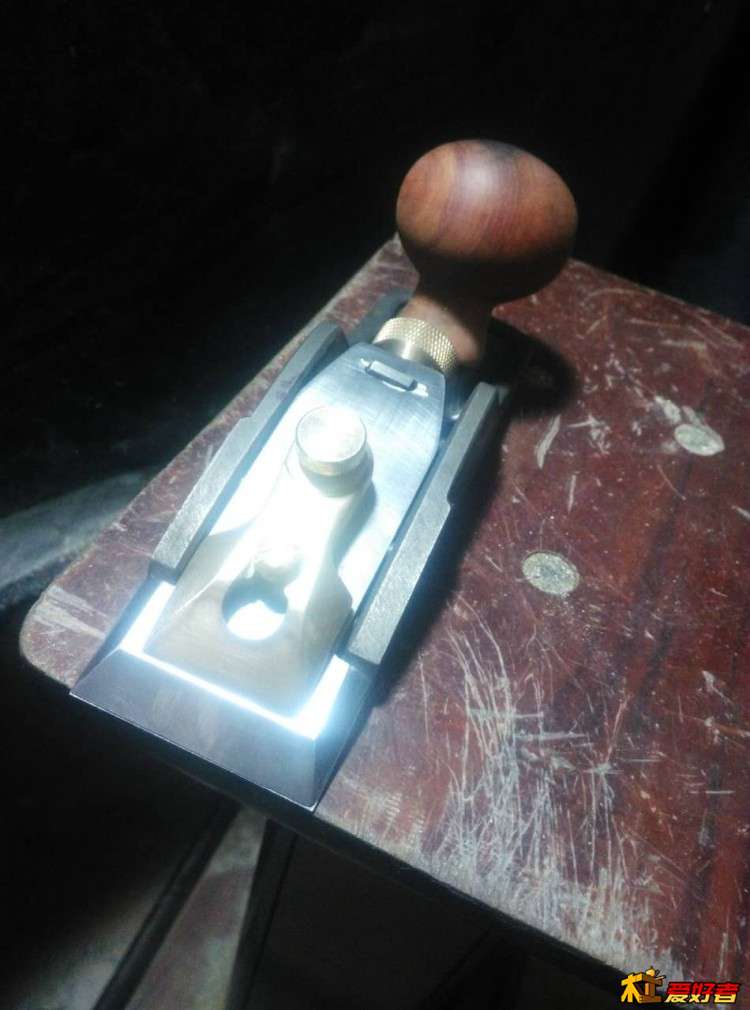

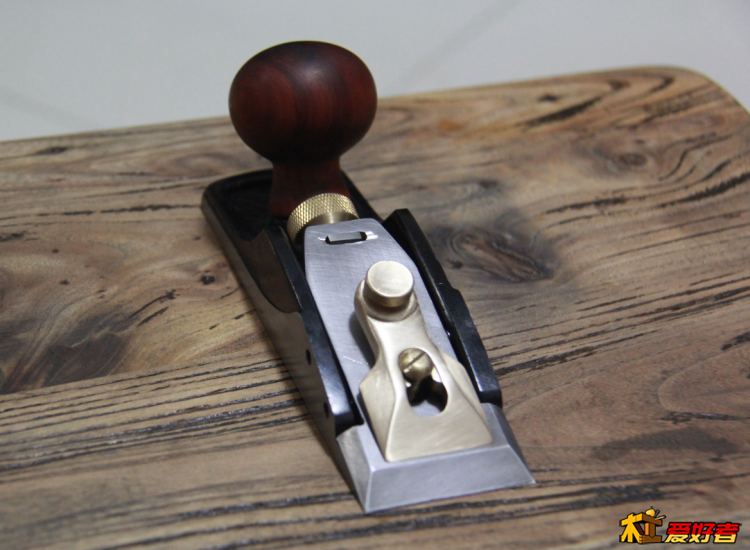

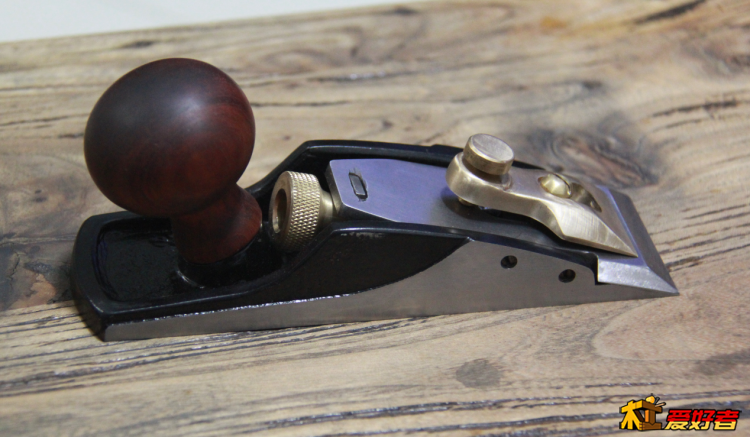

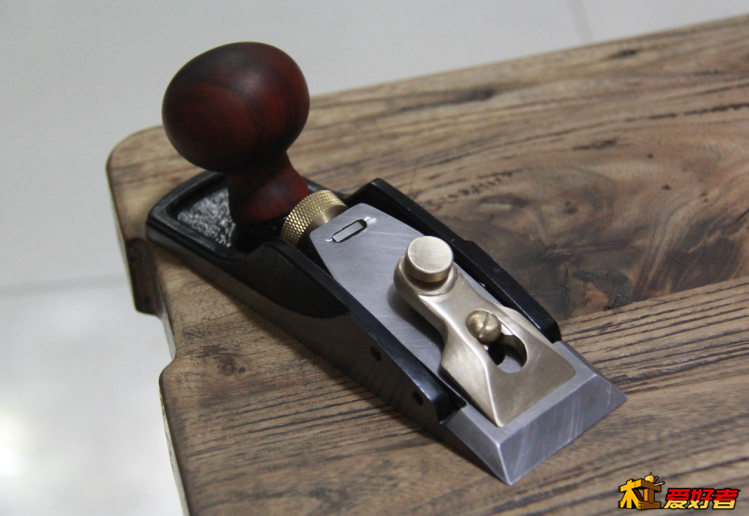

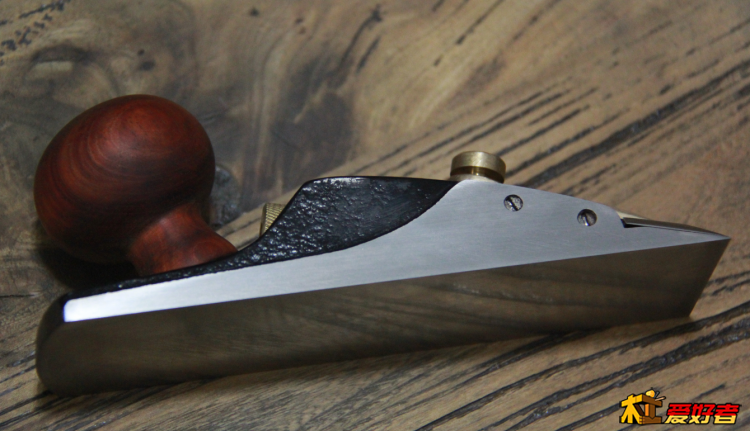

成品：






起飞吧，我的哥：


总结：
这个凿刨的主要难度在刨刃。有牙机的同学，用钨钢磨头，稍加点耐心，可用白钢板做到完美。
有铣床和平面磨床的同学，刨体本身，没有任何难度。
但如果你没有，就跟我一样下点笨功夫吧。

总之，某宝上某某斯的凿刨，逼格满满的，十分之一的价钱，加点功夫，您可以到手。
有人说，加上自己的工时，这个价格都已经超过淘宝上的某某斯了。
嗯，确实是这样。
但我想说，能这样算吗？自己动手，做一件逼格满满的工具，意义比买要大得多吧？
咱不就是玩，不就是折腾嘛。
不折腾歇着，比买还省钱。

看完心痒痒的同学，可以加木子兄弟的微信：13938973110。
祝大家都能愉快地玩耍。

完。
