伺服电机接线

ihsos

哪买的
& E/ e6 H2 J# P4 p- W  U

czch

关注伺服方案
7 k( [9 W/ X; R$ U4 r

wyjoo1

czch 发表于 2017-5-4 17:45
/ Q. s% m( c& a$ ?" q3 H关注伺服方案

0 W+ h% n6 G7 T! V$ o. `没有什么方案，就是看他是和滑台配套的就顺手买了，谁知太老了，连中文说明书都没找到，多亏坛里朋友帮忙，今天有可能接好线通电试下
9 f1 U, v. b/ g( w( O' v

多吉天然晶石

问题是这个只接电源线和电机线还是转不起来吧？
  y. [  i$ b: z# C

wyjoo1

多吉天然晶石 发表于 2017-5-5 20:45
问题是这个只接电源线和电机线还是转不起来吧？

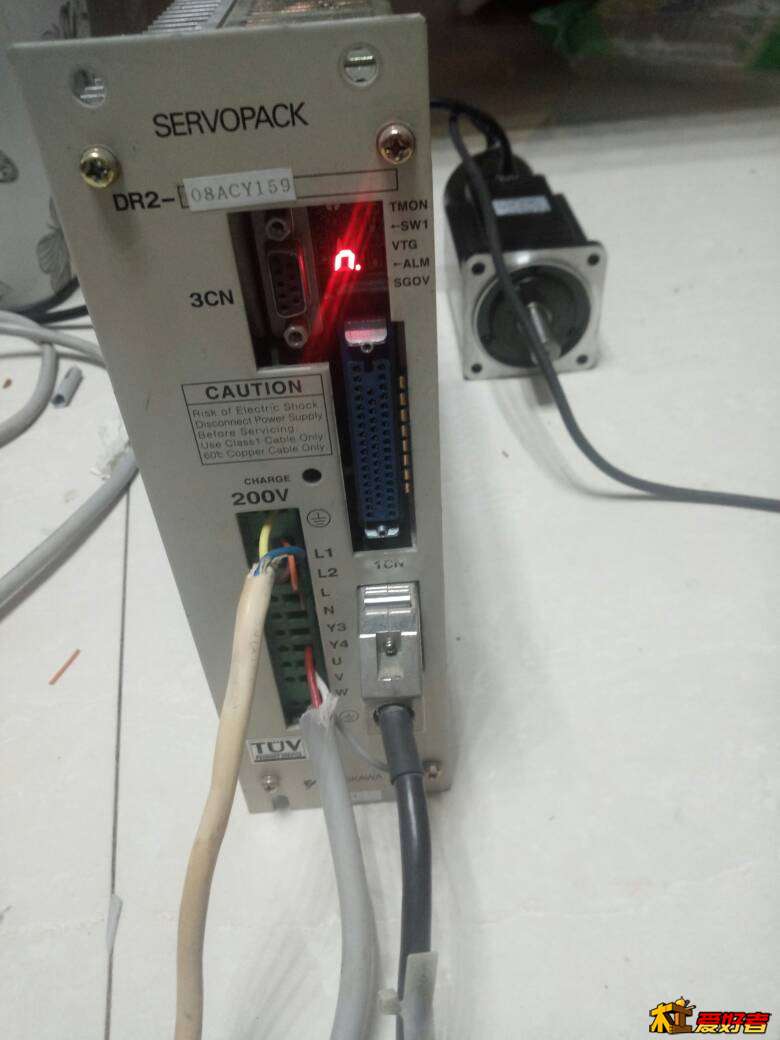

( O) A' n) }" L6 X6 _4 r1 b+ d( c是啊，刚把驱动和电机线接上，通电看了下
4 {/ O$ p7 J$ x: s: B- i5 u
0 O3 H5 I6 t% s8 {5 P

wyjoo1

就是那个亮点跳来跳去的，电机轴跟没通电是的状况一样，用手可以轻松转动

wyjoo1

ihsos 发表于 2017-5-4 11:25
0 r& g5 ?/ {1 O% ~; U- \2 }/ u1 k哪买的

淘宝买的
! u5 H3 @) l% X9 Z

ma286hp386

同求
# \: L1 @1 r& b. b# a4 M4 C

liuxiang_xian

没有控制器，转不起来
7 O0 i/ a& x8 d. ]  c

Siemens

L1和L接火线，L2和N接零线
, x0 {. g' ?! w1 }; \7 X6 @* D

飞长爱你

伺服驱动器需要专门的控制器才能运行，因为不光是需要准备信号，还要运行信号，这些都是电平信号，接根线也可以，但是速度信号是脉冲信号，脉冲频率决定转速，大部分场合是用PLC做控制器，要不就用专门的控制器。
驱动器跟电机的接线也有规则，普通三相电机接线不怎么讲究相序，转向反了可以随便换两根线就可以，但是伺服电机不是这样，驱动器的UVW三根线跟电机的UVW必须完全对应，编码器也是这样，必须要完全对应，要不然会出严重故障，电机不转是最好的，有时候会电机飞转，或者电机震动，跳动，这些都是很危险的。
1 `2 x" X1 A, J" E; U4 b' _. s伺服的应用是个系统工程，单独使用难度很大，伺服的应用模式有速度模式，距离模式，转矩模式等等各种模式，还有各种速度的设置，各种其他参数的设置，算是一个复杂的工程。
8 f8 F1 n( ^" `( x0 N5 {4 B) j9 c普通人用的话不如买一套步进系统，电机加控制器，运行与否可以用一个开关控制，速度可以外接一个电位器来实现。
